Питание на электродвигатели лучше подавать через магнитные пускатели (именуются еще контакторы). Во-1-х, они обеспечивают защиту от пусковых токов. Во-2-х, обычная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (термические реле, цепи самоподхвата, электрической блокировки и т.п.). При помощи этих устройств можно запустить мотор в оборотном направлении (реверс) нажатием соответственной кнопки. Все это организуется с помощью схем, при этом они не очень сложны и их полностью можно собрать без помощи других.
Предназначение и устройство:
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным либо неизменным напряжением. Работа базирована на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Запуск. Вперед, Вспять.

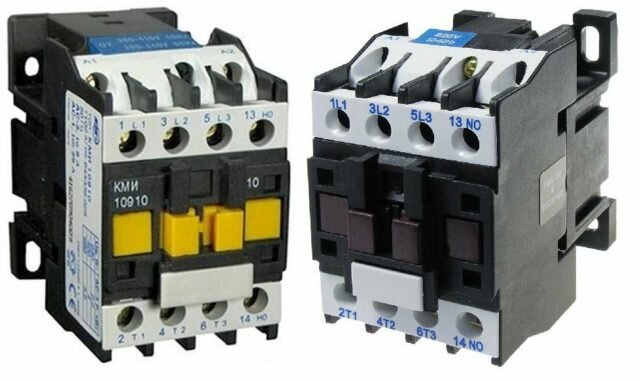

Так смотрится магнитный пускатель
Магнитные пускатели могут быть 2-ух видов:
С нормально замкнутыми контактами. Питание на нагрузку подается повсевременно, отключается только когда срабатывает пускатель.
С нормально разомкнутыми контактами. Питание подается исключительно в то время, когда пускатель работает.
Более обширно применяется 2-ой тип — с нормально разомкнутыми контактами. Ведь в главном, устройства должны работать маленький промежуток времени, остальное время находится в покое. Поэтому дальше разглядим механизм работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и предназначение частей
База магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разбит на две части. Обе они имеют вид буковкы «Ш», установлены в зеркальном отражении. Нижняя часть недвижная, ее средняя часть является сердечником катушки индуктивности. Характеристики магнитного пускателя (наибольшее напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а более распространенные — на 220 В и на 380 В.
Устройство магнитного пускателя (контактора)
Высшая часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Недвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В начальном состоянии контакты разомкнуты (за счет силы упругости пружины, которая держит высшую часть магнитопровода), питание на нагрузку не подается.
Механизм работы
В обычном состоянии пружина приподнимает высшую часть магнитопровода, контакты разомкнуты. При подаче питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картина справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

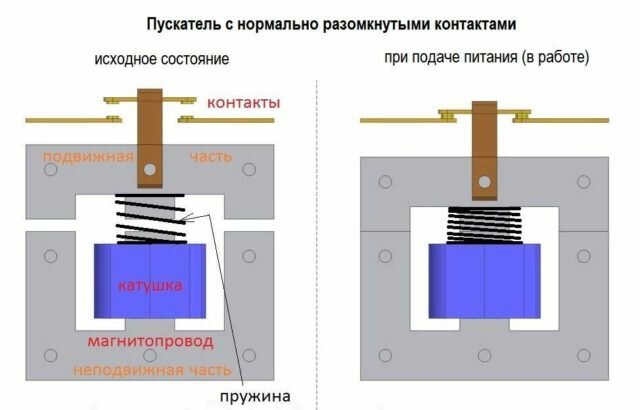

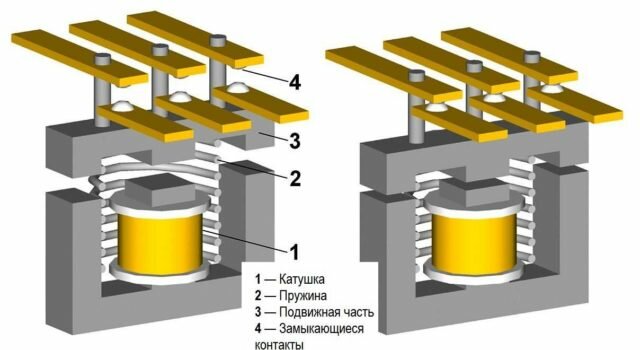

Механизм работы магнитного пускателя (контактора)
При выключении питания магнитного пускателя электромагнитное поле теряется, пружина выталкивает высшую часть магнитопровода ввысь, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное либо неизменное напряжение. Принципиальна только его величина — оно не должно превосходить обозначенный производителем номинал. Для переменного напряжения максимум — 600 В, для неизменного — 440 В.
Схема подключения пускателя с катушкой 220 В
В хоть какой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. 2-ая — сигнальная. С помощью этой цепи происходит управление работой устройства. Рассматривать их нужно раздельно — проще осознать логику.

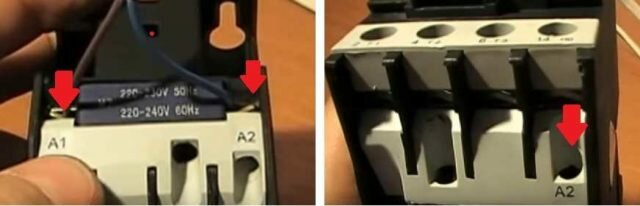

В высшей части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обыденное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без различия. Но почаще «фазу» подают на А2, так как здесь этот вывод обычно продублирован в нижней части корпуса и достаточно нередко подключать сюда удобнее.
Подключение питания к магнитному пускателю
Ниже на корпусе размещены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (неизменное либо переменное), принципиально дабы номинал не был выше чем 220 В. Таким макаром через пускатель с катушкой на 220 В можно подавать напряжение от аккума, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

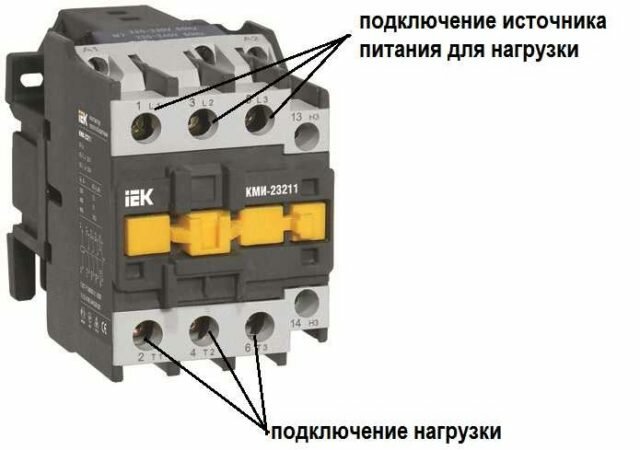

Предназначение гнезд магнитного пускателя
Самая обычная схема
Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккума, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это только один из вариантов применения магнитного пускателя.
Но почаще, все-же эти устройства применяют для подачи питания на электромоторы. В данном случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

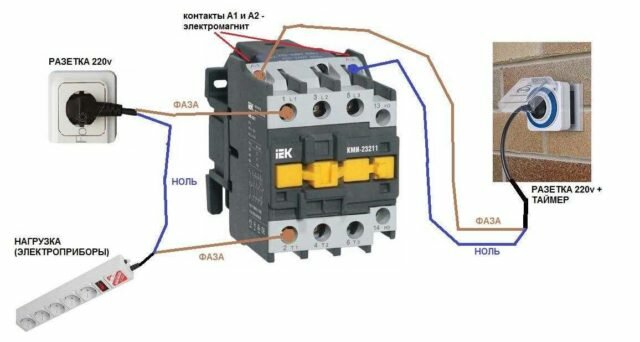

Простая схема подключения магнитного пускателя — без кнопок
Недочет этой схемы очевиден: дабы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Сделать лучше ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. 2-ой вариант — в цепь управления добавить кнопки — Запуск и Стоп.
Схема с клавишами «Пуск» и «Стоп»
При подключении через кнопки меняется только цепь управления. Силовая остается без конфигурации. Вся схема подключения магнитного пускателя меняется некординально.
Кнопки могут быть в отдельном корпусе, могут в одном. Во 2-м варианте устройство именуется «кнопочный пост». Любая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается, когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

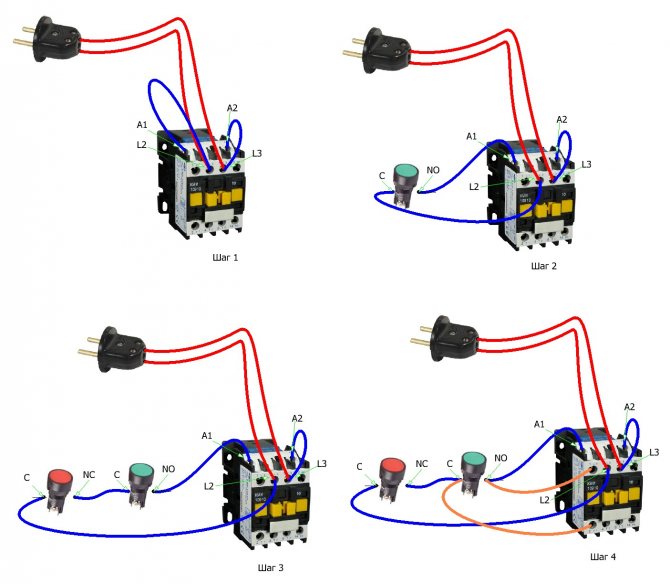

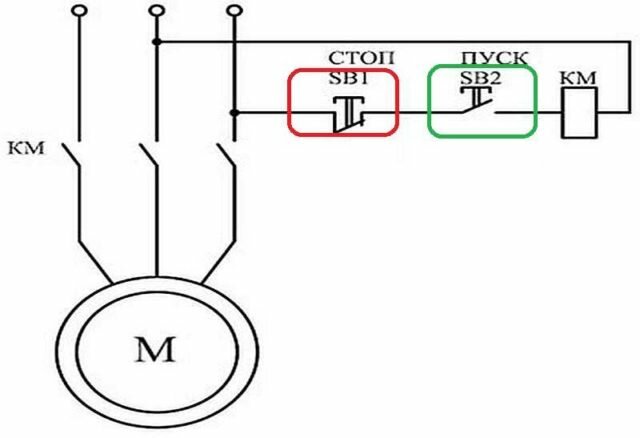

Схема подключения магнитного пускателя с клавишами «пуск» и «стоп»
Встраиваются кнопки перед магнитным пускателем последовательно. Поначалу — «пуск», потом — «стоп». Разумеется, что при таковой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как ее отпустят, питание пропадет. Фактически, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который нужна почти всегда. Нужно, дабы после отпускании пусковой кнопки питание продолжало поступать до того времени, пока цепь не будет разорвана нажатием кнопки «стоп».

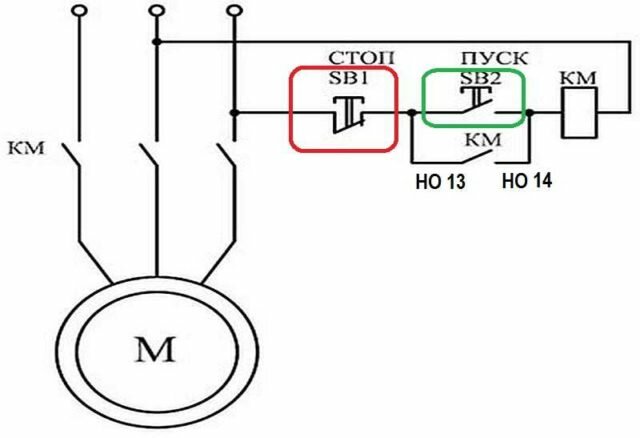

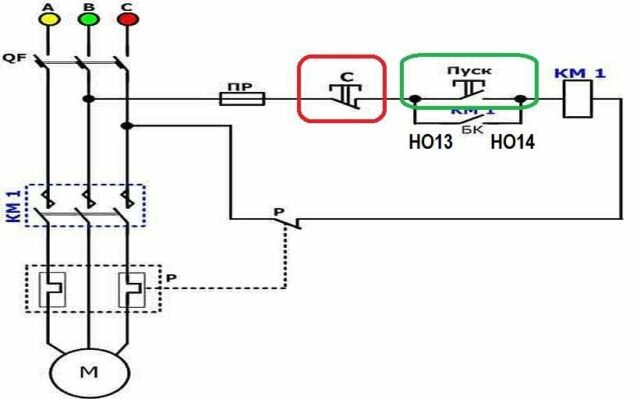

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта, шунтирующего кнопку «Пуск», катушка становиться на самоподпитку
Данный метод работы реализуется при помощи вспомогательных контактов пускателя NO13 и NO14. Они подключаются наряду с пусковой кнопкой. В данном случае все работает как следует: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема ворачивается в рабочее состояние.
Подключение к трехфазной сети через контактор с катушкой на 220 В
Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя применяется с асинхронными движками. В цепи управления различий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на NO13 и NO14.

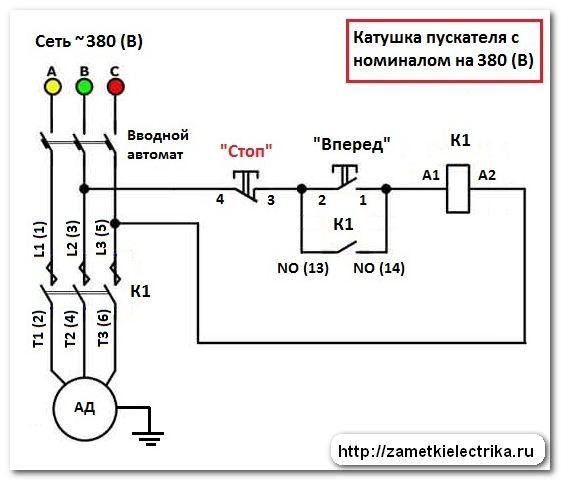

Как подключить асинхронный мотор на 380 В через контактор с катушкой на 220 В
В силовой цепи отличия малозначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему нередко добавляют термическое реле (P), которое не допустит, перегрев мотора. Термическое реле ставят перед электродвигателем. Оно держит под контролем температуру 2-ух фаз (ставят на самые нагруженные фазы, 3-я), размыкая цепь питания при достижении критичных температур. Эта схема подключения магнитного пускателя применяется нередко, опробована много раз. Порядок сборки смотрите в следующем видео.
Схема подключения мотора с реверсным ходом
Для работы некоторых устройств нужно вращение мотора в обе стороны. Смена направления вращения происходит при переброске фаз (нужно поменять местами две произвольные фазы). В цепи управления также нужен кнопочный пост (либо отдельные кнопки) «стоп», «вперед», «назад».
Схема подключения магнитного пускателя для реверса мотора собирается на 2-ух одинаковых устройствах. Лучше отыскать такие, на которых находится пара нормально замкнутых контактов. Устройства подключаются параллельно — для оборотного вращения мотора, на одном из пускателей фазы изменяются местами. Выходы обоих подаются на нагрузку.
Сигнальные цепи несколько труднее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Любая из кнопок обязана иметь цепи шунтирования («самоподхвата») — дабы не было необходимости всегда работы держать нажатой одну из кнопок (инсталлируются перемычки на NO13 и NO14 на каждом из пускателей).
Схема подключения мотора с реверсным ходом с внедрением магнитного пускателя
Чтобы избежать способности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается 2-ой контактор — через нормально замкнутые контакты первого. Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с главным блоком и их контакты работают сразу с другими. Другими словами, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить оборотный ход. Дабы поменять направление, жмут кнопку «стоп», после этого можно включать реверс, нажав «назад». Оборотное переключение происходит аналогично — через «стоп».
Как подключить контактор кми 22510
Схема подключения магнитного пускателя (компактного контактора «КМ») не представляет трудности для опытнейших электриков, но для новичков может вызвать много проблем. Потому это статья для них.
Цель статьи очень просто и наглядно показать сам принцип деяния (работы) магнитного пускателя (дальше МП) и компактного контактора (дальше КМ). Поехали.
МП и КМ являются коммутационными аппаратами, которые производят управление и рассредотачивание рабочих токов по присоединенным к ним цепям.
МП и КМ в главном применяются для подключения и отключения асинхронных электродвигателей, также их реверсивного переключения используя дистанционное управление. Они используются для дистанционного управления группами освещения, нагревательными цепями и другими нагрузками.
Компрессоры, насосы и кондюки, термические печи, ленточные сборочного потока, цепи освещения вот где и не только лишь можно повстречать МП и КМ в системах их управления.
Читайте также: Тиристорные и симисторные регуляторы напряжения для индуктивной нагрузки
Чем отличаются магнитный пускатель и компактный контактор, по принципу деяния — ничем. На самом деле, это электромагнитные реле.
Отысканное различие у контактора – мощность — определяется габаритами, а у пускателя величинами, а предельная мощность МП бывает больше чем у контактора.

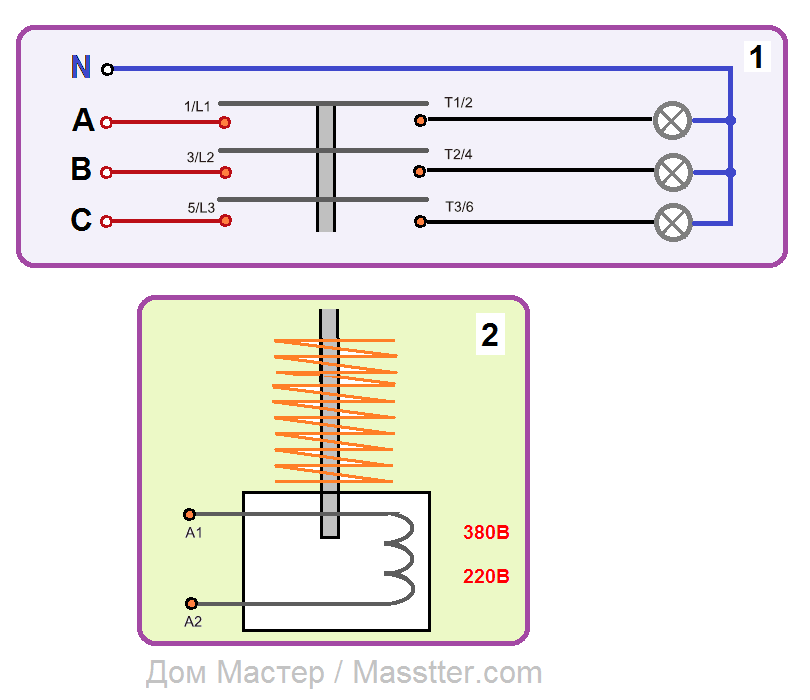

Приятные схемы МП и КМ
Условно МП (либо КМ) можно поделить на две части.
В одной части силовые контакты, которые делают свою работу, а в другой части электромагнитная катушка, которая включает и отключает эти контакты.
- В первой части находятся силовые контакты (подвижные на диэлектрической траверсе и недвижные на диэлектрическом корпусе), они то и производят подключение силовых линий.
Траверса с силовыми контактами прикреплена к подвижному сердечнику (якорю).
В обычном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка (в этом случае лампы) находится в состоянии покоя.
Держит их в таком состоянии возвратимая пружина. Которая изображена змейкой во 2-ой части (2)
- Во 2-ой части мы лицезреем электромагнитную катушку, на которую не подается ее рабочее напряжение, вследствие чего, она находится в состоянии покоя.

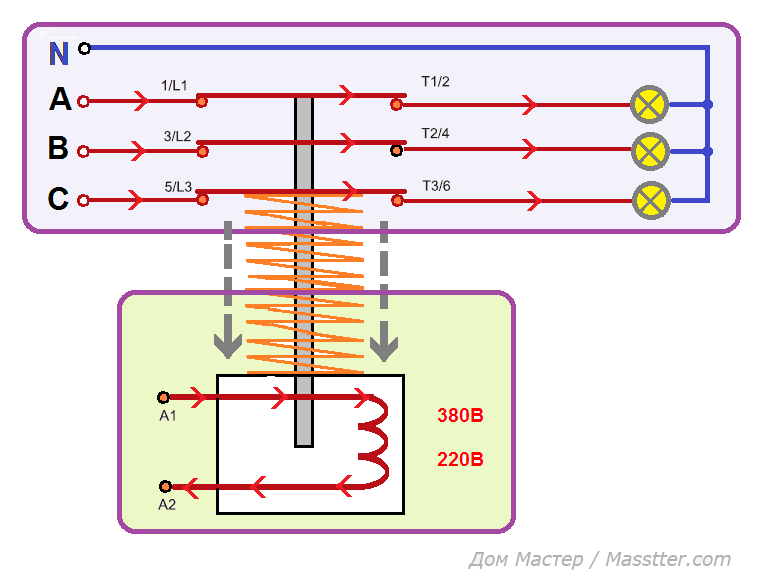

При подаче напряжения на обмотку катушки в ее контуре создается электромагнитное поле, образуя ЭДС (электродвижущую силу), которая притягивает к для себя подвижный сердечник (подвижная часть магнитопровода — якорь) с закреплёнными на нем силовыми контактами. Они, соответственно, замыкают присоединенные через них цепи, включая нагрузку (рис. 2).
Естественно, если закончить подачу напряжения на катушку, то пропадет электромагнитное поле (ЭДС), якорь перестаёт удерживаться и под действием пружины (вкупе с закрепленными к нему подвижными контактами) ворачивается в начальное состояние, размыкая цепи силовых контактов (рис. 1).
Из этого видно, что пускатель (и контактор) управляются подачей и отключением напряжения на их электромагнитной катушке.

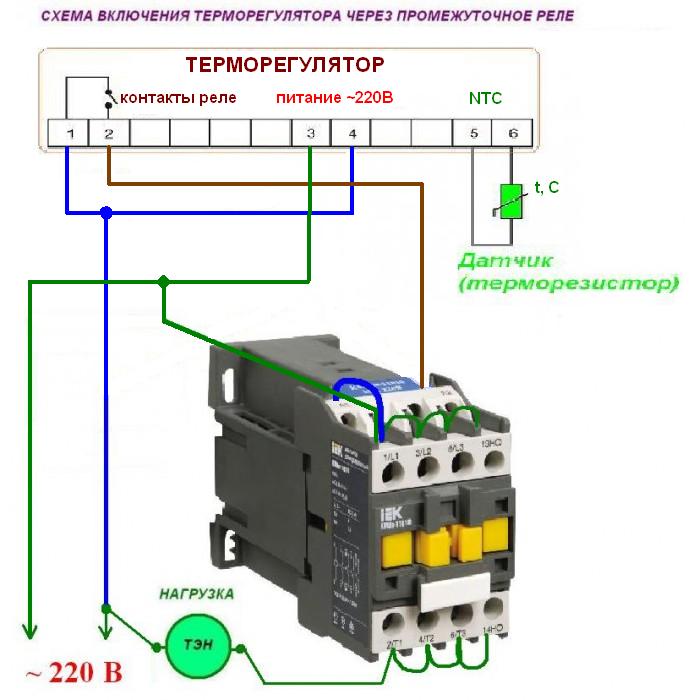

Схема подключения контактора кми 22510
Эксплуатация большинства электроприборов впрямую связана с необходимостью их коммутации — включения и отключения в подходящий момент времени. Если в быту мы имеем дело с относительно маленькими (условно неопасными) электрическими токами и напряжениями, и, к примеру, для коммутации лампы накаливания довольно обыденного бытового выключателя, то в промышленных масштабах дело часто обстоит по другому. При коммутации огромных мощностей, остро встает вопрос безопасности оператора и электроприборов; работа с многофазными сетями электропитания просит от коммутирующего устройства резвого и синхронного (одновременного) включения и отключения фаз; автоматизация производственных процессов, средства активной защиты и контроля требуют наличия способности удаленного управления электрическим оборудованием с применением отдельных сигнальных линий с малыми токами. Почти всегда, перечисленные выше задачи удачно решаются применением электромагнитных контакторов. Разглядим принцип деяния электромагнитного низковольтного контактора (пускателя) на примере модели КМИ-11210 конторы ИЭК (IEK) .
На самом деле, электромагнитный контактор представляет собой электромагнитное реле, при подаче напряжения на катушку электромагнита (цепь управления), происходит притягивание одних контактов к другим, и силовая цепь замыкается. При всем этом, в цепи управления могут действовать еще наименьшие токи и/либо напряжения, чем в силовой цепи. С внедрением контактора (либо цепи из нескольких контакторов), можно, к примеру, этим же бытовым выключателем удаленно и неопасно коммутировать многофазные нагрузки практически неограниченных мощностей. Оборотной стороной удобства от использования контакторов (не считая бистабильных) является необходимость в неизменной растрате маленькой энергии (питание катушки электромагнита) для поддержания контактора во включенном состоянии.
Читайте также: Как проверить тиристор тестером

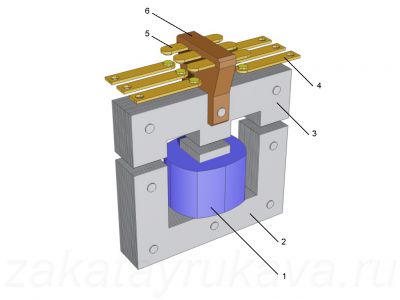

Устройство электромагнитного контактора (показан трёхполюсный контактор с нормально разомкнутыми контактами).
1. Катушка. 2. Недвижная часть сердечника. 3. Подвижная часть сердечника. 4. Недвижные контакты. 5. Подвижные контакты. 6. Диэлектрический держатель подвижных контактов.

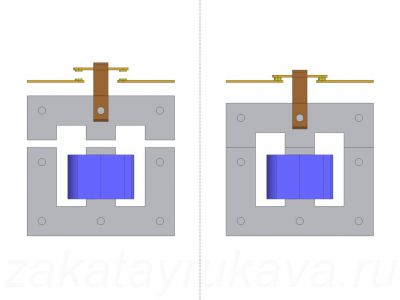

Работа электромагнитного контактора. Слева: питание катушки отключено, силовые контакты разомкнуты. Справа: питание к катушке подключено, подвижная часть сердечника притянута к недвижной, силовые контакты сомкнуты.

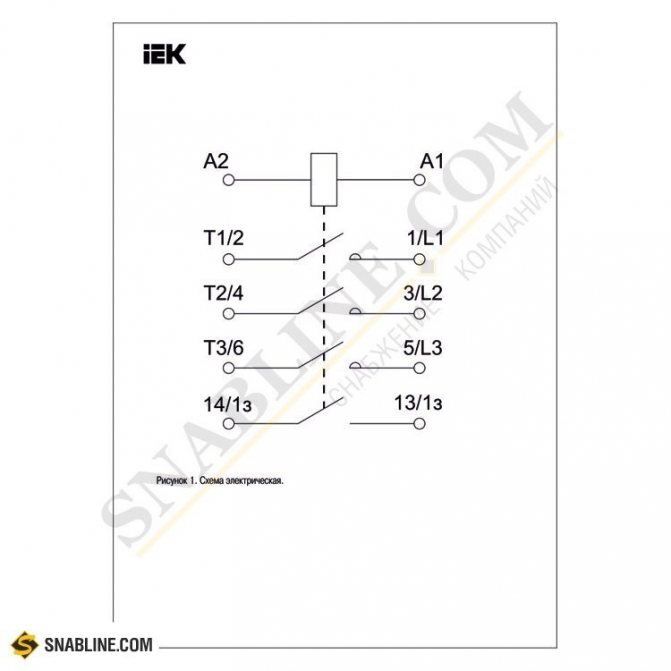

Контактор ИЭК КМИ-11210 является обычным представителем обширно применяемых на производстве электромагнитных контакторов, имеет четыре группы нормально разомкнутых контактов (3+1 полюса). Главные свойства контактора можно созидать в таблицах ниже.

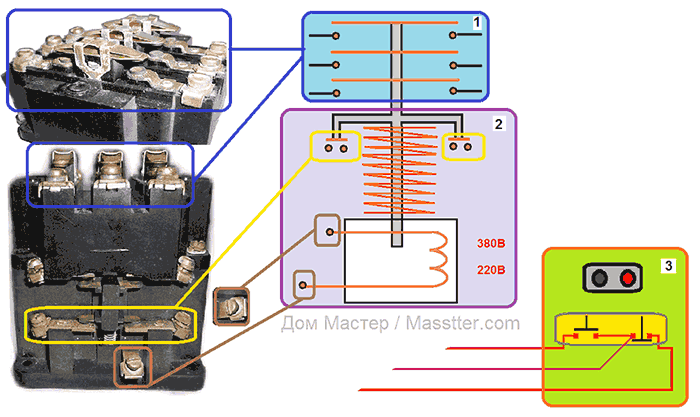

Схема МП
- Силовые контакты МП
- Катушка, возвратимая пружина, дополнительные контакты МП
- Кнопочный пост (кнопки запуск и стоп)

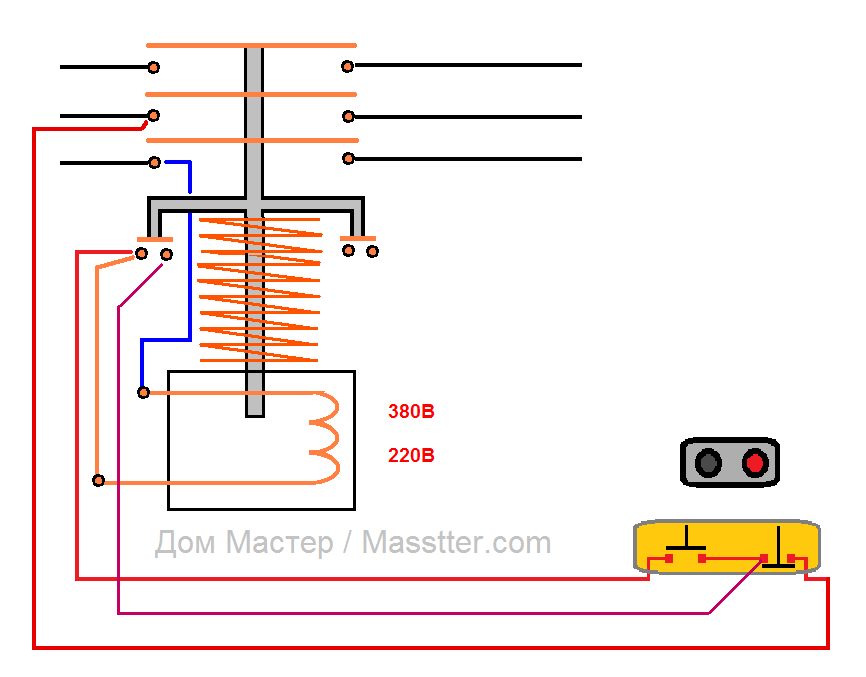

Принципная схема подключения МП
Схема привязки главных частей принципной схемы с МП
Как видно из рисунка 5 со схемой в состав МП входят и дополнительные блок контакты, которые бывают нормально разомкнутыми и нормально замкнутыми они могут употребляться для управления подачи напряжения на катушку, также для других действий. К примеру, включать (либо выключать) схему сигнальной индикации, которая будет демонстрировать режим работы МП в целом.

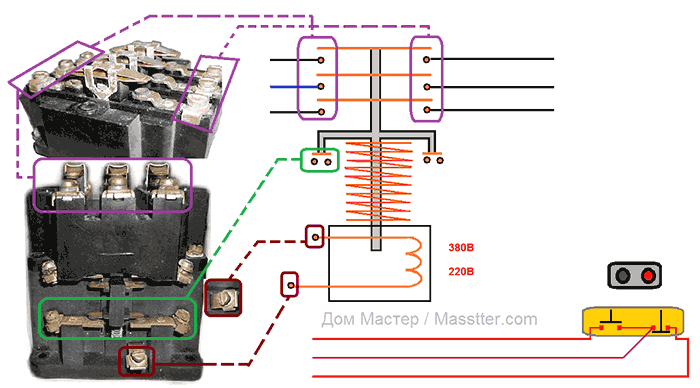

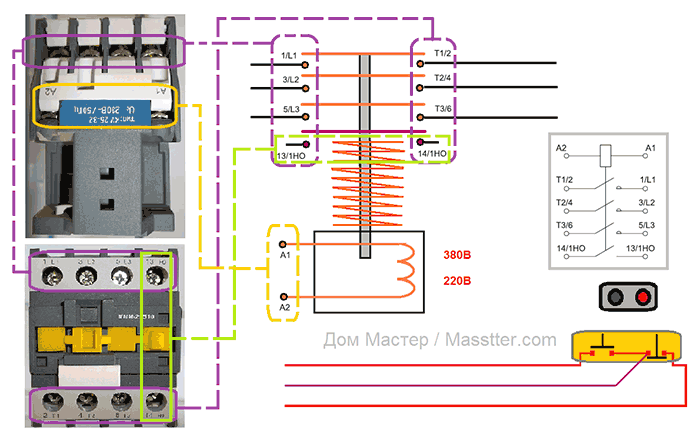

Схема подключения по факту с привязкой контактных групп к принципной схеме МП

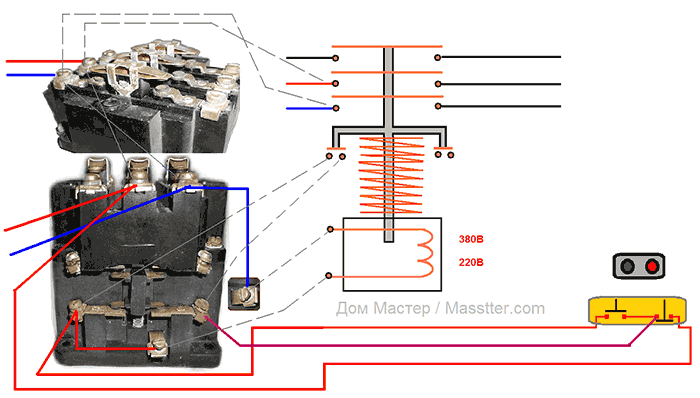

Фазное подключение (220 В; ноль — фаза)
Читайте также: Как найти обрыв телефонного провода
На схеме (рис. 6) через перемычки мы берем напряжение, подаваемое на силовые контакты МП для предстоящего его применения в управлении катушкой через кнопочный пост.
Данный кнопочный пост имеет две кнопки: «Пуск» (контакты которой нормально разомкнуты) и кнопки «Стоп» (контакты которой нормально замкнуты).
При нажатии кнопки «Пуск» питание попадает на катушку впрямую, при всем этом она срабатывает, притягивая якорь с траверсой, на котором размещены силовые контакты, цепи силовых контактов замыкаются.
Также замыкается дополнительный блок контакт, к которому подключена катушка.
На другой стороне дополнительного контакта подключен провод, который соединен с контактом кнопки «Стоп» (контакты которой нормально замкнуты).
После возвращения кнопки «Пуск» в начальное положение (нормально разомкнутая), через нее перестает подаваться напряжение на катушку, но оно (это напряжение) начинает дублироваться через замкнутый дополнительный контакт и присоединенный нему провод, который подключен к кнопке «Стоп».
И только после нажатия кнопки «Стоп» цепь с питающим напряжением на катушку МП разрывается и на сто процентов обесточивает катушку. Вследствие чего теряется её электромагнитное поле, якорь перестает удерживаться и под воздействием возвратимой пружины размыкает силовые контакты, также дополнительный (нормально разомкнутый) контакт.
Реверсивная схема подключения электродвигателя через пускатели
В некоторых случаях нужно обеспечить вращение мотора в обе стороны. К примеру, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении 1-го из пускателей две фазы нужно поменять местами (к примеру, фазы B и C). Схема состоит из 2-ух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

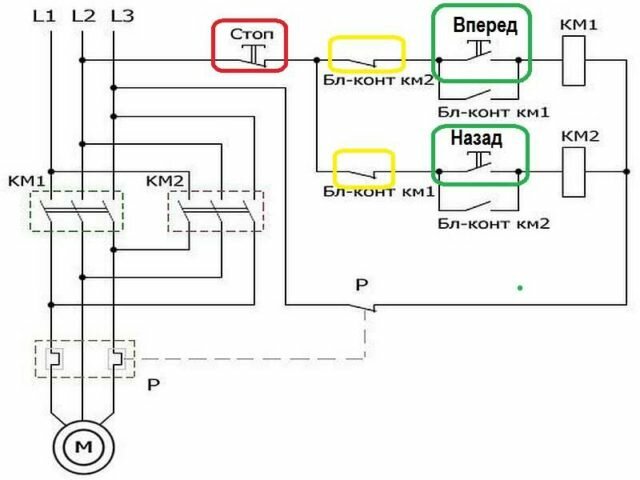

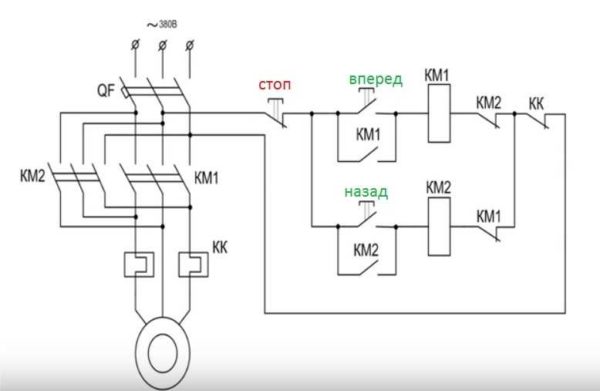

Реверсивная схема подключения трехфазного мотора через магнитные пускатели
Для увеличения безопасности добавлено термическое реле, через которое проходят две фазы, 3-я подается впрямую, так как защиты по двум более чем довольно.
Пускатели могут быть с катушкой на 380 В либо на 220 В (обозначено в свойствах на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (неважно какая), а на 2-ой подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также направьте внимание, что провод от кнопки включения (на право либо на лево) подается не сходу на катушку, а через повсевременно замкнутые контакты другого пускателя. Вблизи с катушкой пускателей изображены контакты KM1 и KM2. Таким макаром реализуется электрическая блокировка, которая не дает сразу подать питание на два контактора.

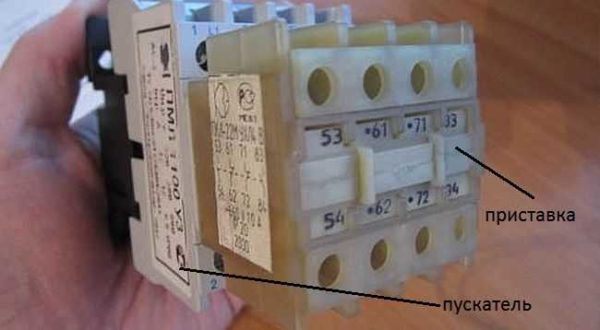

Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который именуют еще контактной приставкой. Эта приставка защелкивается в особые держатели, ее контактные группы работают совместно с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на древнем щите с внедрением старенького оборудования, но общий порядок действий понятен.
Контакторы КМИ применяется для пуска, остановки и реверса асинхронных электрических движков, работающих при напряжении до 660 вольт. Не считая того, эти приборы обеспечивают дистанционное переключение устройств вентиляционных систем, осветительных устройств, насосов и других агрегатов. Внедрение контакторов этого типа делает управление электродвигателями комфортным и неопасным.
