Схема подключения проходного выключателя с 2х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а потом переместились в спальню. Сейчас необходимо возвратиться, дабы потушить коридорную лампочку, что не очень комфортно. А если комната отдыха размещена на втором этаже личного дома, то для вас придется два раза преодолеть лестницу, дабы вырубить освещение в прихожей. Решить эту делему поможет схема подключения так именуемого проходного выключателя, позволяющая использовать управление одним светильником (либо группой ламп) с 2-х мест.

Невзирая на кажущуюся простоту конструкции, безотступно советуем обращаться помощью к спецу, а конкретно электрику, электрика в Запорожье можно отыскать на веб-сайте elektromaster.zp.ua. Работник непременно проконсультирует по всем вопросам, касающихся проводки и проведет доброкачественную работу, неопасно для Вашей жизни.

Принцип управления из 2-ух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный устройство.
2. Переместившись в другую комнату или на 2-ой этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сумеет снова зажечь свет в прихожей и потушить его комфортным методом в одной из 2-ух точек.

Примечание. С таким же фуррором можно организовать управление освещением с 3-х либо даже 4-х различных мест, о чем будет сказано дальше.

Проще говоря, осветительный прибор врубается и отключается в первой точке независимо от положения кнопки во 2-ой и напротив. Главным элементом схемы является проходной (по другому – маршевый) выключатель, который отличается от обыденного одноклавишного 3-мя контактами для подсоединения проводки. Два таких устройства необходимо поставить в комфортных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

На самом деле, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из 2-ух направлений. Между этими линиями и происходит переключение, только с различных сторон. В каком бы положении ни находились кнопки вначале, нажатие на всякую из 2-ух кнопок приведет к замыканию или разрыву электрической цепи.

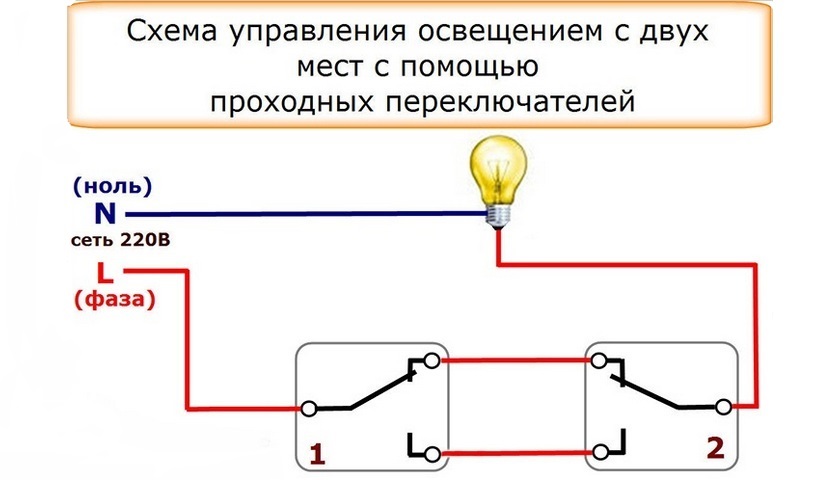

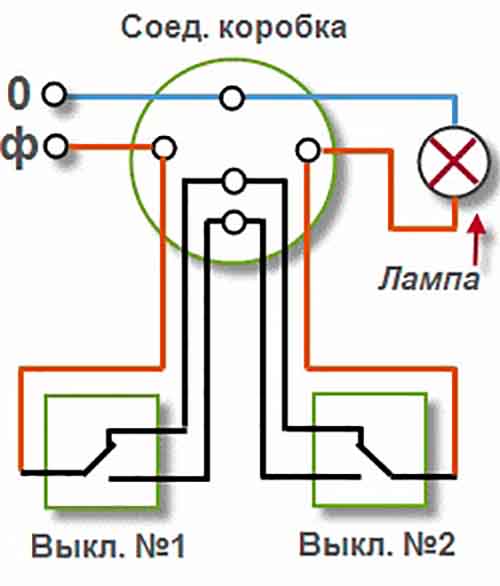

На рисунке видно, что средний контакт замыкается на один из последних, режим полного выключения отсутствует

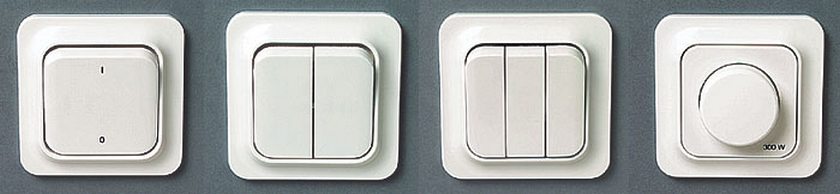

Справка. Проходные переключатели – далековато не новинка. Обыденные, двухклавишные и трехклавишные модели изделий довольно издавна выпускаются известными производителями электрического оборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как смотрится схожее устройство, показано на рисунке.

Дабы управлять из различных комнат группой осветительных приборов с возможностью включения одной или нескольких ламп, необходимо применять двойные (двухполюсные) переключатели и соединить их по таковой схеме:

Несколько советов о том, как верно подключить провода:

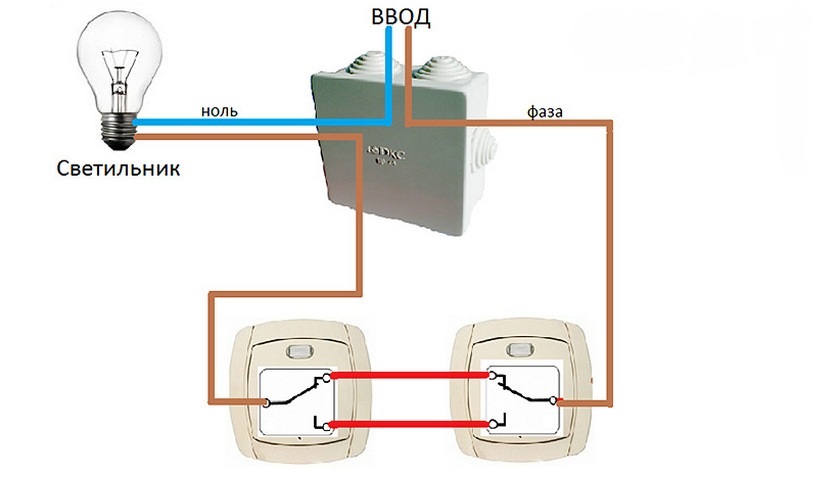

1. Установите проходные выключатели на пластмассовые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Снутри коробки соедините впрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и осветительного прибора подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной полосы между нашими клавишами. На этом установка окончен.

Включение из 3-х и поболее мест

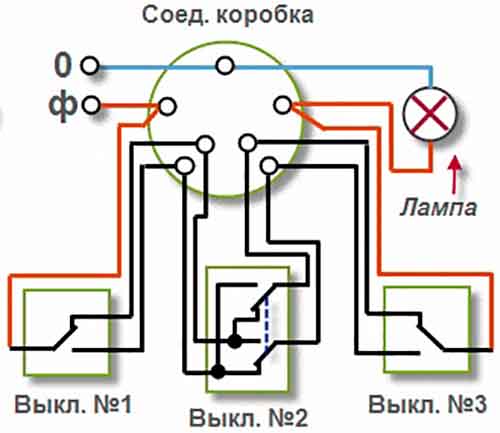

Дабы воплотить схожее управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так именуемый перекрестный (по другому – спаренный) переключатель на 4 контакта, чья установка предусматривается между последними отключающими устройствами, как изображено ниже на картинке. Его принцип деяния следующий:

• в первом положении кнопка впрямую замыкает обе цепи;
• после переключения полосы замыкаются накрест.

Примечание. Если нужно выполнить управление светильником из 4-х и поболее мест, то в схему добавляется 2-ой спаренный переключатель, 3-ий и т.д. до бесконечности.

Расключить приборы в этом случае несколько труднее, так как тут появляется четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать снутри распределительной коробки, а не в подрозетниках, при всем этом цвета проводов лучше дублировать бирками, чтобы избежать неурядицы. Доступно и тщательно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке обрисованных схем хозяева квартир и личных домов допускают несколько обычных ошибок, отчего система не работает вначале либо отказывает в последнее время. Перечислим эти недостатки и предпосылки, их вызывающие:

1. Один из выносных выключателей разрывает цепь совсем (обычно, перекрестный), другие тоже перестают работать. Это очевидный признак неправильного присоединения контактов, необходимо все проверить и подключить верно.
2. Одно из клавишных устройств стремительно перегорает и его приходится нередко поменять. Тут налицо высочайшая нагрузка от ламп на контакты переключателя, рассчитанные на наивысшую мощность 2,2 кВт (ток 10 Ампер). Если ее понизить нельзя, необходимо перейти на другой метод коммутации – при помощи импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мерцание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с нехороший изоляцией (есть утечка) или дешевенькие микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Принципиальный момент. Суровая ошибка, в определенных критериях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода заместо фазного.

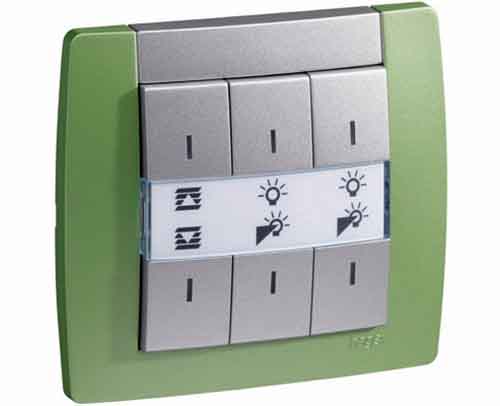

Кнопочный диммер, совмещенный с проходным переключателем

Также проблемы случаются при использовании сразу с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевеньких частей с плохой изоляцией.

Заключение

Несмотря на возникновение новых методов коммутации освещения при помощи импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой обычный и доступной по стоимости девайсов. Недочет системы один: у кнопок нет фиксированного положения «вкл» и «выкл», что время от времени вызывает неудобства. Например, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не усвоишь.

Проходной выключатель: роль, функции и область использования

Непременно всем знакома ситуация, когда в ночное время суток приходится идти через всю комнату, дабы включить свет. Естественно, это очень неловко, а для кого-либо и безрассудно жутко. В схожих случаях спасением является п роходной выключатель , кот орый предназначен для управления освещением из любого места. Но немногие знают, что представляет собой проходной выключатель, в чем заключается его механизм работы, как его подключать и как им воспользоваться. В данном материале тщательно и обычным языком изложено предназначение данного устройства, его установка и конструкция.

Какую роль делают проходные выключатели?

Основная цель установки подобного устройства – включение и выключение осветительных приборов различного вида из любого места. Схема работы таких выключателей построена таким макаром, дабы исключить необходимость возвращения к главному выключателю. Проходные выключатели бывают 3-х видов выполнения: одноклавишные, двухклавишные, трехклавишные . Число вероятных устройств для подключения к проходному выключателю зависит впрямую от его конструкции. Также, данные устройства бывают сенсорными.

Принципиально: все выключатели разрывают фазные провода и обесточивают электрические приборы, но конкретно проходные владеют специфичной особенностью. Она заключается в размыкании одной цепи при замыкании контактов парного переключателя.

Главное отличие проходного выключателя от традиционного с 2-мя проводами – необходимость трехжильной коммутации, так как происходит направление напряжения от 1-го контакта к другому. Освещение включено в этом случае, если кнопки 2-ух устройств имеют одно положение, а выключено — при модифицированном положении. Но управление может происходить не только лишь из 2-ух, но также из большего количества мест. Дабы этого достигнуть в схему встраивается переключатель перекрестного типа. При сильной необходимости их может быть несколько. Необходимо знать, что в одноклавишном выключателе находится 3 клеммы, в двухклавишном – 5, трехклавишный отличается более сложной схемой .

Как верно установить проходной выключатель?

По сути, процесс подключения фактически таковой же, как и у обыденных выключателей. Единственное, что вводит в смятение при монтаже — три провода, а не два. Для того, дабы осознать эту особенность, необходимо выяснить роль каждого. Пара проводов – перемычки посреди рассредоточенных по месту выключателей, 3-ий – подающий фазу. За ранее нужно приобрести коммутационную коробку , снутри которой и будут объединятся провода.

На концах провода должны быть освобождены от изоляционного материала (2-3 см) для последующей скрутки. В случае, если соединение происходит с помощью колодок, конец можно зачистить на один сантиметр. Провод, который подает питание от распределительного щита, в коммутационной коробке соединяется с входным контактом первого устройства. Последние выходные контакты скручиваются с подобными проводами второго выключателя, входной контакт которого соединяется с проводом лампы. Нулевые провода осветительного устройства и щитка соединяются между собой. Все зоны скруток должны быть герметично закрыты изоляцией (изолентой).

Где применяется двухклавишных проходной выключатель?

Установка проходного выключателя с 2-мя кнопками более целесообразна в комнатах большой площади, где применяется несколько осветительных устройств. Конструктивно это -два одноклавишных устройства, объединенных одним корпусом. Внедрение 1-го проходного выключателя — экономия на монтаже кабеля, идущего к нескольким одинарным выключателям. В главном, двухклавишный проходной выключатель применяется в управлении светом в ванных комнатах и туалетах или в коридорах и на лестничных клеточках. Также, при помощи этого устройства можно включать лампочки в люстре группами.

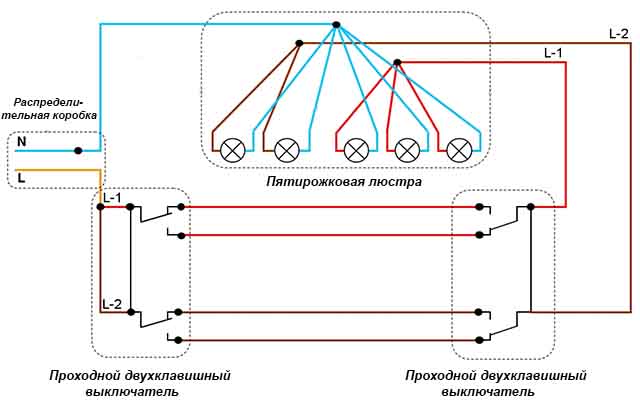

Дабы произвести правильную установку проходного выключателя на две лампы, нужно иметь много проводов. К каждому из них подводится 6 жил, так как отсутствует общая клемма. Грубо говоря, два автономных выключателя находятся под одним корпусом.

Существует определенный метод коммутации двухклавишного выключателя:

• за ранее в стенку необходимо вмонтировать подрозетники, просветы для которых вырезаются с помощью перфоратора с коронкой. После этого к изготовленным просветам ведется пара трехжильных проводов. Вероятна ситуация, когда отведение идет от распределительной коробки 1-го шестижильного провода;
• ко всем осветительным устройствам отведен трехжильный кабель, другими словами, нулевой провод, заземление и фаза;
• фаза снутри коммутационной коробки подсоединяется к паре контактов первого выключателя. Два других выключателя соединяются воединыжды с помощью 4 перемычек. 2-ой выключатель предназначен для присоединения контактов осветительных приборов. Нуль, идущий от распределительного щитка, соединяется со вторым проводом осветительных устройств. Когда в момент переключения контактов общие цепи попарно смыкаются либо размыкаются, происходит включение либо выключение определенного осветительного прибора.

Проходной выключатель с 2-мя кнопками может применяться, если появляется необходимость регулировать освещение даже из трех-четырех мест. Но должен быть установлен перекрестный выключатель , подключение которого обеспечивается 8 проводами (4 для каждого концевого выключателя). Спецы советуют при установке сложных соединений с огромным количеством проводов использовать коммутационные коробки и создавать маркировку проводов и кабелей.

Принципиально : не запамятовывайте, что все процедуры с электрической проводкой и монтажом электрического оборудования должны происходить при выключенном напряжении.

Торговая сеть "Планетка Электрика" обладает широким ассортиментом выключателей, также других электроустановочных изделий, с которым можно ознакомиться в каталоге .

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Многие дома либо даже квартиры имеют длинноватые коридоры и лестницы. Соответственно, в ночное время для неопасного перемещения их необходимо освещать. При всем этом освещение должно быть таким, дабы можно было включить осветительный прибор в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Естественно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. На самом деле дела, этот выключатель состоит из 2-ух выключателей, которые располагаются в обоих концах коридора либо лестницы.

Его внедрение является очень комфортным, так как перед входом в коридор врубается свет, и после того как человек проходит коридор, он выключает свет при помощи второго выключателю, находящегося в конце коридора. Таковой метод работы можно именовать основным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две кнопки

Необходимо отметить, что проходной выключатель от компании Legrand, схема подключения которого очень ординарна, делается из таких материалов, благодаря которым его внедрение является не только лишь долгим, а и неопасным.

Эти материалы представляют собой покрытую цинком сталь и поликарбонат. Из покрытой цинком стали сделаны такие элементы, как суппорт, захваты, винты.

Рамка, корпус, кнопки и механизмы подключения делаются из поликарбоната либо из пластика АВS. Это значит, что в течение многих лет эти элементы не будут лопаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Приметным фактом является и то, что производитель выпускает кнопки, корпус и рамку в разных цветах и с разными узорами. Крышка может быть сделана также из:

1. Фарфора.
2. Дерева.
3. Может быть покрытой кожей.

Как отмечается в аннотации, сам корпус выключателей Legrand, может владеть 2-мя видами защиты:

Корпуса IР44 защищают все внутренние контакты от воды. Крепления самого включателя происходит или при помощи винтов либо при помощи зажимов.

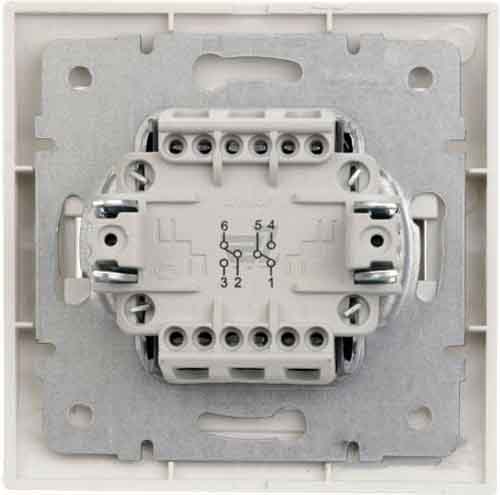

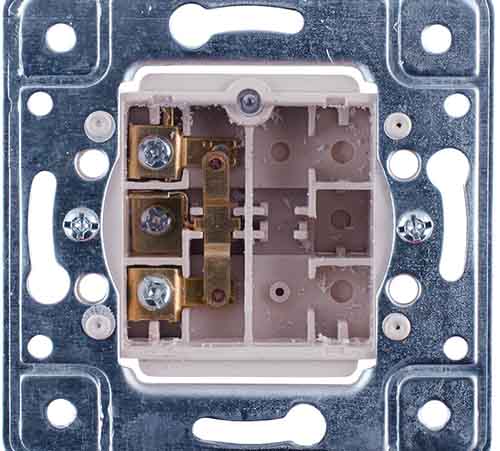

Принципиальной особенностью одно- либо двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает функцию подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. мм.

Нужный совет: дабы воткнуть провод в зажим, необходимо снять 12 мм его изоляции.

Принципиальным моментом будет то, что контакты ArNi не содержат внутри себя кадмия. Этот элемент приводит к загрязнению контактов и к досрочному их разрушению. Неважно какая модель отсоединителя от этой компании может работать в критериях, когда температура превосходит 5 и является наименьшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Другими словами мощность осветительных устройств может составлять до 2,2 кВт.

Еще одна особенность, которая является принципиальным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

В предстоящем разглядим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, внедрение проходного включателя просит установку 2-ух его экземпляров. Один устанавливается сначала помещения, другой — в конце. Их подключение находится в зависимости от количества кнопок.
Поначалу разглядим схему подключения равно клавишного выключателя марки Legrand.

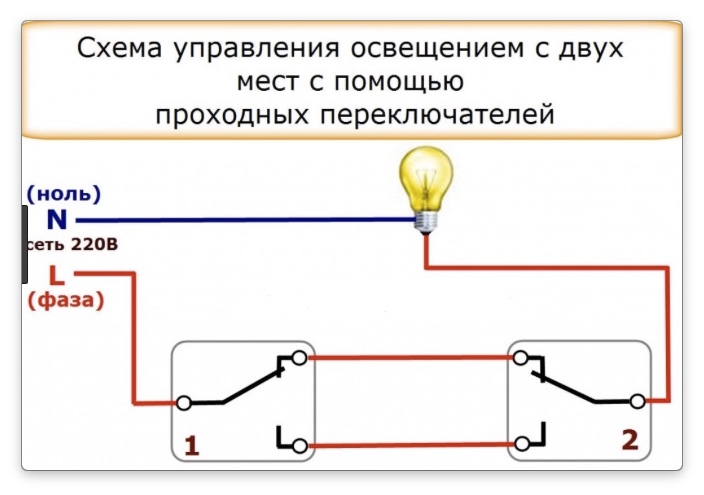

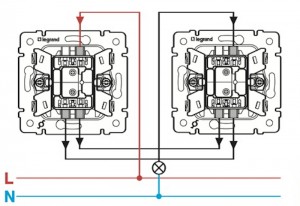

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Далее от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения осветительного прибора из 2-ух различных точек заключается в замыкании/отмыкании 2-ух проводов, которые находятся между включателями. Для включения осветительного прибора один из проводов будет замыкаться.

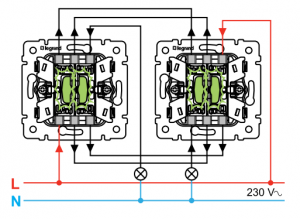

Схема подключения выключателя Легранд на две кнопки

Если гласить о подключении двухклавишных отсоединителей от Legrand, то оно припоминает собой вышеперечисленное. Схема их подключения такая:

Особенности монтажа

Сейчас обратимся к деталям монтажа. Согласно аннотации установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого либо закрытого монтажа. Крепления в этих коробках осуществляется или при помощи зажимов, либо при помощи винтов.

Перед установкой необходимо снять рамку и кнопку. Они крепятся при помощи особых устройств и со стороны имеют особые пазы. Поначалу в паз кнопки вставляют плоскую отвертку и поднимают ее.

Дальше эту самую функцию производят относительно рамки. Сейчас вы понимаете, как верно разобрать проходной выключатель Legrand.

После чего прикрепляют базу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и высшую часть кнопки.
