Основное предназначение проходного выключателя заключается в способности управления светильником из различных точек. Актуальнее всего применять таковой вид электрофурнитуры в длинноватом коридоре, просторном особняке и даже спальне (если 1-ый установить около кровати, а 2-ой на входе в комнату). Дальше мы разглядим легкую схему подключения проходного выключателя с одной кнопкой, также предоставим к Вашему вниманию приятный видео урок по правильному подсоединению проводов в распределительной коробке.
Итак, сразу необходимо подчеркнуть, что переключатель (его еще так могут именовать) не применяется в одиночку, для управления минимум должно находиться два изделия. Что касается подсоединения проводов, принцип не отличается от обыденного варианта подключения выключателя света – ноль идет впрямую к светильнику, фаза идет на разрыв. Отличие только в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в традиционном варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

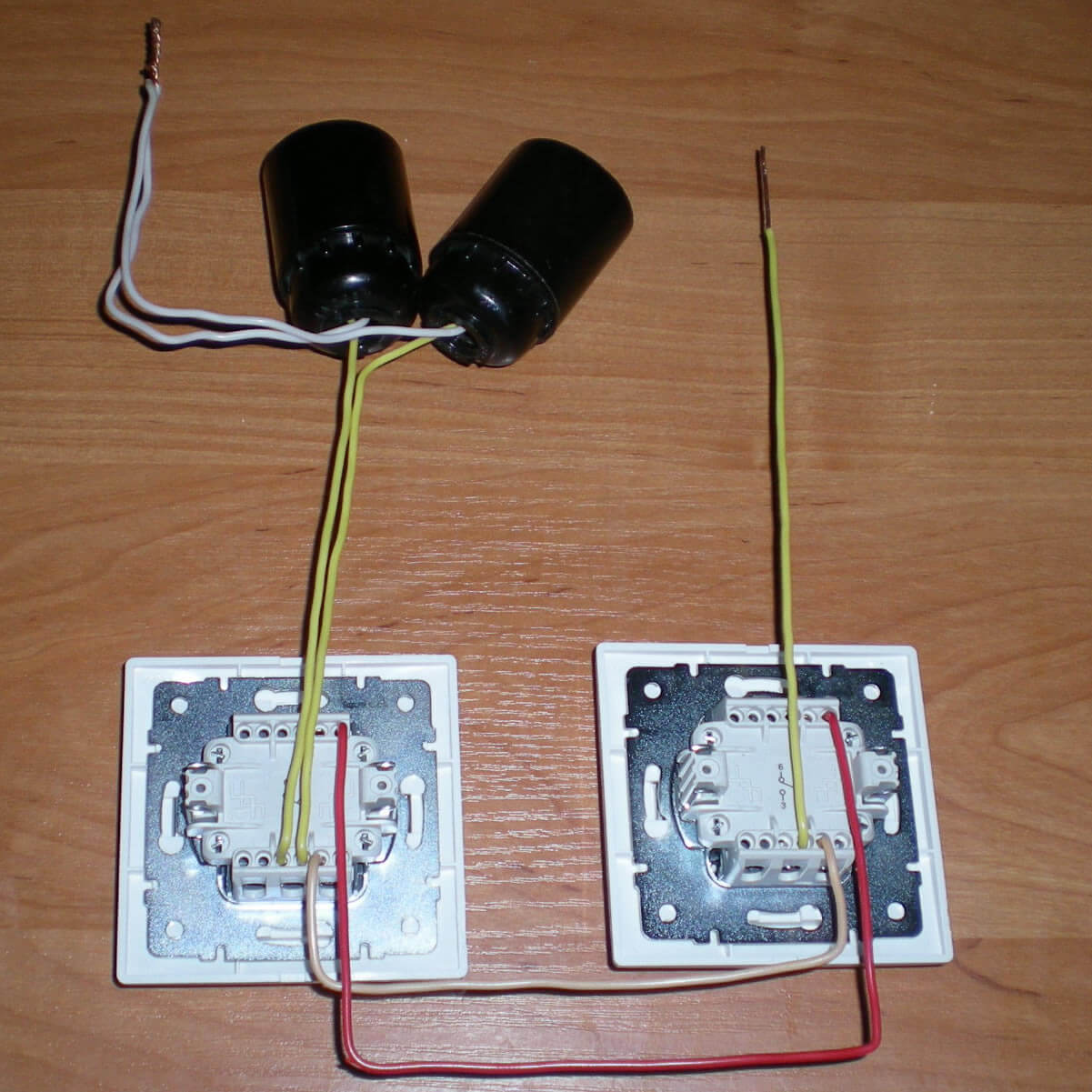

Фото на котором можно узреть реальную картину коммутации жил на 2 лампы:
На выходе второго переключателя 2 контакта, т.к. в данном примере применяются две лампочки

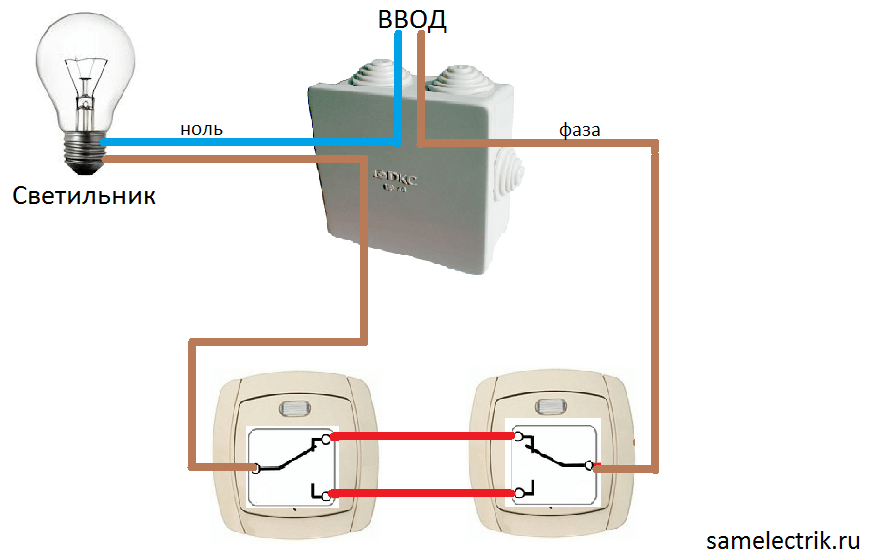

Словестно мало трудно воспринять информацию, потому предоставляем электрическую схему подключения проходного выключателя с одной кнопкой:
Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь обязан иметь подходящий поперечник жил. О том, как избрать сечение кабеля по мощности, читайте в соответственной статье!
Приятный видео пример покажет Для вас суть подключения:
Аннотация по соединению проводов
Также хотелось бы упомянуть о том, что нередким случаем является таковой вариант схемы, в каком находятся 3, а то и 4 одинарных проходных выключателя. В данном случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень комфортно при нахождении в длинноватом коридоре. Дабы выполнить такую цепочку контроля, необходимо применять очередной вид изделий – перекрестные, которые являются промежными элементами схемы.

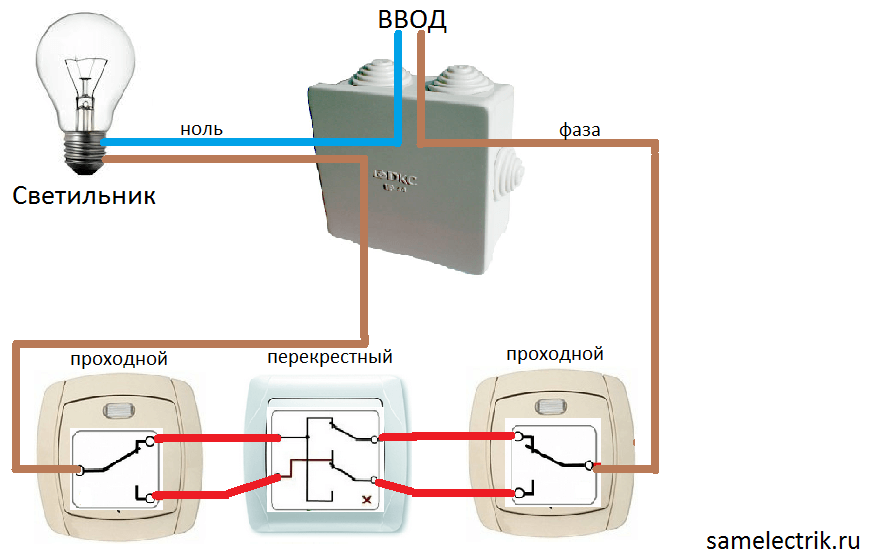

Что касается схемы, по которой Вы будете производить установка, она смотрится следующим образом:

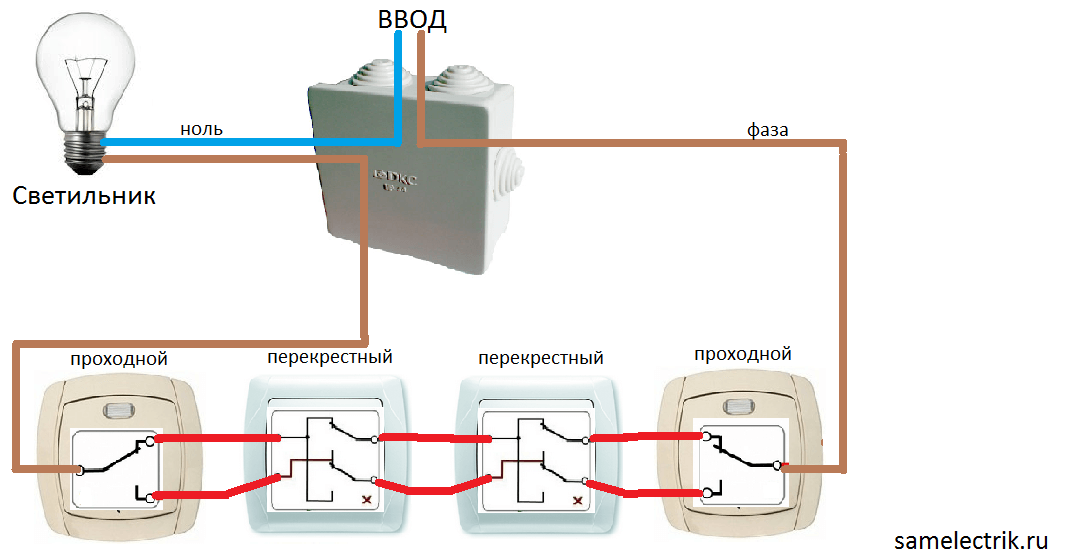

Этот вариант дает возможность управлять светильником из 3-х мест. В этом случае, если Вы желаете создавать выключение с 4 мест, в схему добавляется очередной перекрестный выключатель.
Вот и вся схема подключения проходного выключателя с одной кнопкой. Как Вы видите, ничего сложного нет, главное действовать пристально и соблюдать коммутацию согласно цветовой маркировке проводов! В итоге советуем Для вас уделить подабающее внимание выбору производителя изделий. Дабы такая система управления освещением прослужила Для вас длительно, покупайте продукцию от узнаваемых производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из дешевых компаний можем Для вас порекомендовать Viko (вико), чья продукция имеет наилучшее соотношение по цены и качеству!
Проходной выключатель

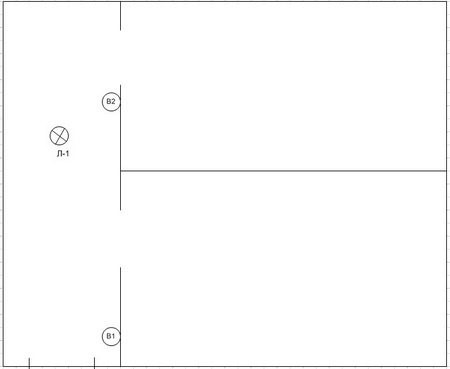

Не изредка для удобства человека при монтаже проводки устанавливают управление одной точки освещения с различных мест (проходные выключатели). В главном это — коридоры, проходные комнаты, лестничные марши. На рисунке 1. мы лицезреем схему контроля с 2-ух точек. В этом случае применяются два одноклавишных проходных выключателя с перекидными контактами на выходе.
Рис1
Пример: Два проходных выключателя для применения освещения коридорного осветительного прибора.

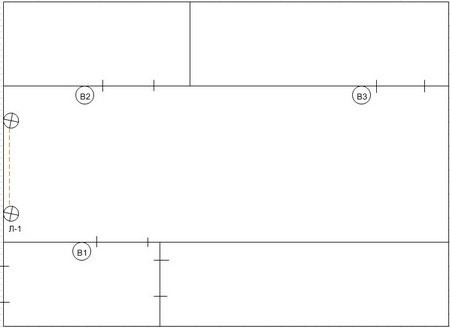

На рисунке 2. показан контроль с 3 и поболее точек. Тут на последних замыкающих инсталлируются такие же одноклавишные выключатели с перекидным контактом, а в средних звеньях задействованы двухклавишные проходные выключатели с перекидными контактами.
Рис2
Пример: Три проходных выключателя для применения стенных бра присоединенных в параллель, в проходной комнате.
Способности композиций не ограничены, цепь можно продолжать. Всё находится в зависимости от полёта вашей фантазии.
Дополнение к теме от 23.11.2018
Схемы установки проходных выключателей
По теме проходных выключателей на почту идёт много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.
Базу вопросов составляют сколько проводов необходимо для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.

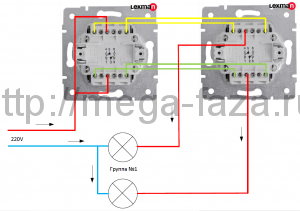

Схема подключения одноклавишного проходного выключателя освещения
Как мы лицезреем из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт 1-го из переключателей (В1). Дальше перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую палитру проводников, а она может разной тут трудно что-либо спутать.

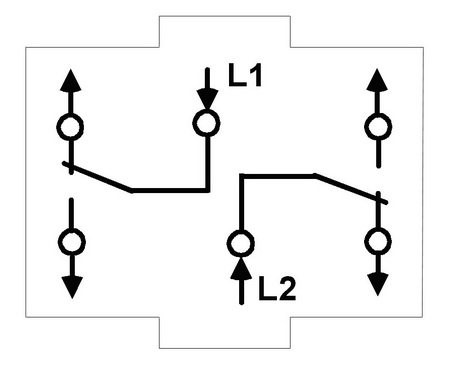

Схема монтажа 2-х клавишного проходного выключателя
Двухклавишный проходной выключатель по механизму работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение 2-ух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки идёт по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно использовать 5 жильный кабель подав напряжение на основной контакт 2-ой группы перемычкой от первой.
Читайте также: Летающий шар спиннер. Ремонт.
Тема вопросов-ответов по проходным выключателям
Встречаются вопросы и по дилемме отключения автомата в щитовой при нажатии хоть какой кнопки проходного выключателя. Тут ответ таковой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» находить прежде всего необходимо в нагрузке (лампы, патроны, осветительные приборы и т.д.). Если проходник не запускается в нормальную работу сходу после монтажа – проверить схему подключения в монтажной коробке. Может быть, на одну из сторон в схему подключили нулевой проводник.
Распространённый вопрос от юзеров – можно ли без электромонтажа воплотить проходную схему по старенькым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение 2-ух одноклавишных проходных выключателей в квартире. Но тут посодействовали сложившиеся условия. 1-ое – у входной двери был установлен обыденный двухклавишный выключатель, работающий на основное потолочное освещение, и 2-ая группа включала у коридорного зеркала маленькое бра. Другими словами три жилы кабеля мы имели. 2-ое условие – в конце длинноватого коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по требованию владельцев подключили его впрямую от освещения) соответственно здесь у нас тоже была свободная пара. И третье самое главное условие – электрик проводивший электромонтажные работы в период ремонта вывел все концы кабелей в одну распаячную коробку. Там даже не коробка а внутренний монтажный бокс размером 200х300 мм. Тогда не появилось мысли сфотографировать ту «паутину» что находилась снутри коробки, но смотрелось удручающе. Пару часиков на поиски подходящих линий, перемонтаж, установка 2-ух одноклавишных перекидных выключателей. Кстати приходящее напряжение взял со стороны двойного провода подав перемычкой напряжение с фазы освещения ванной. При всем этом от проходных выключателей запитали основное потолочное освещение, а бра поменяли на стенной светодиодный осветительный прибор с датчиком движения.
Читайте также: Летающий шар спиннер. Ремонт.
Если у кого-либо остались вопросы по проходным выключателям пишите на почту (админу) в подвале веб-сайта. Непременно всем отвечу.
