Устройства защитного отключения (УЗО) — это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». Зависимо от величины дифференциального тока схема с УЗО может предотвращать поражение человека электричеством либо предупреждать появление пожара из-за дефектов в проводке.
Схемы подключения УЗО в однофазовой сети
Индустрия выпускает устройства защитного отключения, созданные для работы в однофазовой либо трехфазной сети. Однофазовые аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам не считая фазных проводов непременно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буковкой N.
Для защиты людей от поражения электрическим током в большинстве случаев применяют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах используют аппараты, настроенные на 10 мА. Отключающие устройства, созданные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.
Не считая порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином предполагают наибольший ток, который отключающий аппарат может выдерживать огромное количество времени.
Принципиальным условием надежного функционирования защиты от токов утечки является заземление железных корпусов электрических аппаратов. Заземление TN может производиться отдельным проводом либо через заземляющий контакт сетевой розетки.
На практике используют два метода включения устройств защитного отключения в электрическую цепь:
- схема подключения УЗО с персональной защитой;
- схема групповой защиты потребителей.
1-ый метод включения в большинстве случаев применяют для защиты массивных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондюков, электрических отопительных котлов либо водонагревателей.
Читайте также: Какой автоматический выключатель ставить на ввод в квартиру и личный дом?

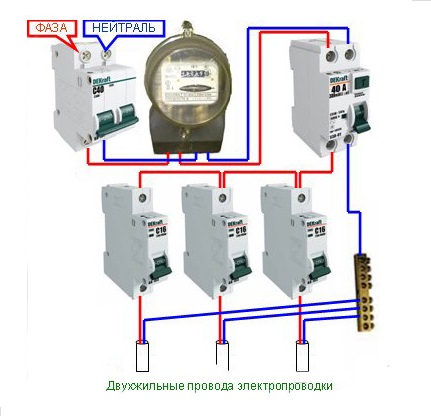

Персональная защита предугадывает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение 2-ух защитных аппаратов. Их можно расположить в отдельном боксе в конкретной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.
При групповой защите к УЗО подключают группу автоматов, питающих различные нагрузки. В данном случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает издержки и сберегает место в распределительных щитах.
В однофазовой сети подключение 1-го УЗО для нескольких потребителей просит расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна либо превосходить сумму номиналов присоединенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее предназначением и категорией угрозы помещений. Защитный аппарат может подключаться в щитке на лестничной клеточке либо в распределительном щитке снутри квартиры.
Схема подключения УЗО и автоматов в квартире, персональная либо групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила совершенно точно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к нехорошим последствиям.
Схемы подключения УЗО в трехфазной сети
Городское жилище, обычно, питается от трехпроводной однофазовой сети. В прошлом разделе было поведано, как подключить УЗО в квартире.
Загородные дома и домовладения нередко потребляют намного больше электроэнергии. Их нередко подключают к трехфазной сети. В пригородном доме могут применяться электрические отопительные котлы, массивные водонагреватели для жаркого водоснабжения. В подсобных помещениях нередко организуются мастерские, оборудованные станками различного предназначения.
Многие массивные нагрузки рассчитаны на напряжение 380 В. Для их питания должна употребляться проводка, состоящая из 5 проводников — 3-х фазных, нулевого и провода защитного заземления. В почти всех местах эксплуатируются устаревшие четырехпроводные сети, в каких отсутствует отдельный заземляющий проводник. В данном случае для использования трехфазного УЗО обладателям приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.
Читайте также: Что такое дин рейка?
При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазовых устройств защитного заземления. Схемы подключения и аспекты выбора аппаратов защиты остаются прежними.
В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно высчитать по формуле:
где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.
Как подключить узо – пошаговая аннотация
УЗО – это устройство защитного отключения, его назначение – это защита людей от поражения электрическим током в случае поломок электрооборудования, либо непроизвольном контакте с металлическими частями электрооборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус либо землю.
УЗО представляет собой быстродействующий выключатель. В базу его работы положено сравнение силы тока на входе и выходе объекта защиты. Другими словами ток, текущий в фазном и нулевом проводе обязаны иметь однообразное значение при однофазовом подключении.
Если у вас три фазы, то сумма токов в 3-х фазах, равна сумме токов нулевого провода. Если характеристики имеют различное значение, то это означает, что в цепи находится ток утечки.
Датчики тока, применяемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют в большей степени на магнитоэлектрическом реле с большой чувствительности.
Хотя, в ближайшее время набирают популярность устройства защитного отключения, изготовленные с применением особых электронных схем. Такая схема приводит в деяния защитный пружинный механизм, разрывающий электрические контакты цепи при появлении внештатных ситуаций.
Методы подключения в личном доме и квартире
Решив поставить УЗО в собственной квартире и доме, прежде всего, нужно верно избрать его характеристики. Сначала, обращайте внимания на токовую нагрузку, и для каких целей избран устройство.
Если есть необходимость защиты только 1-го устройства, к примеру стиральной машины либо бойлера, то можно ограничиться номинальным током устройства с маленьким припасом.
В случае установки устройства на всю квартиру либо дом, нужно просуммировать величину всех нагрузок, и избрать подходящее значение. 2-ой величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После изготовленного выбора, остается одно – верно подключить УЗО.
Подключение по полосы фазы:

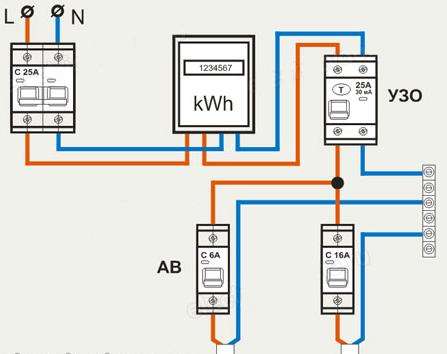

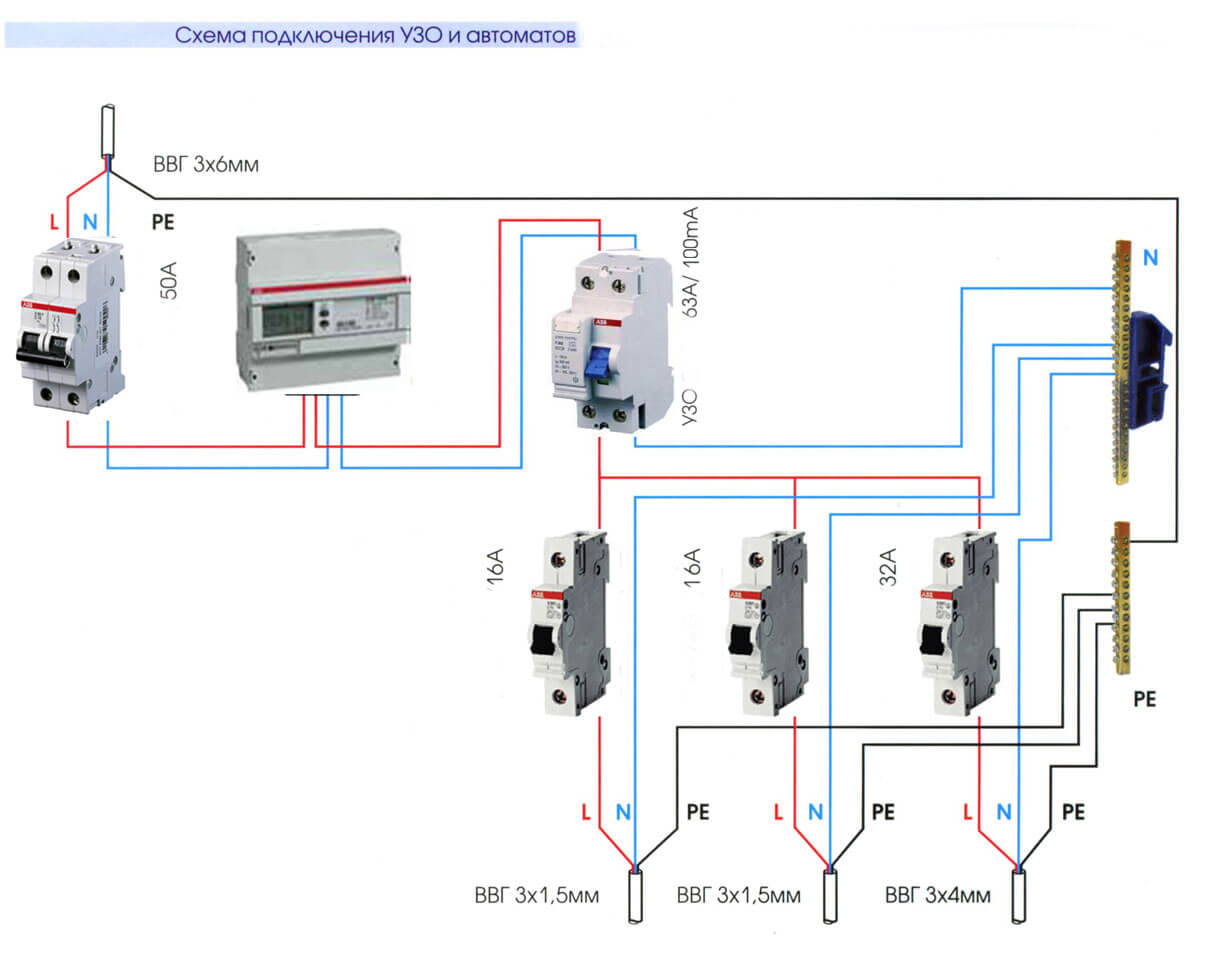

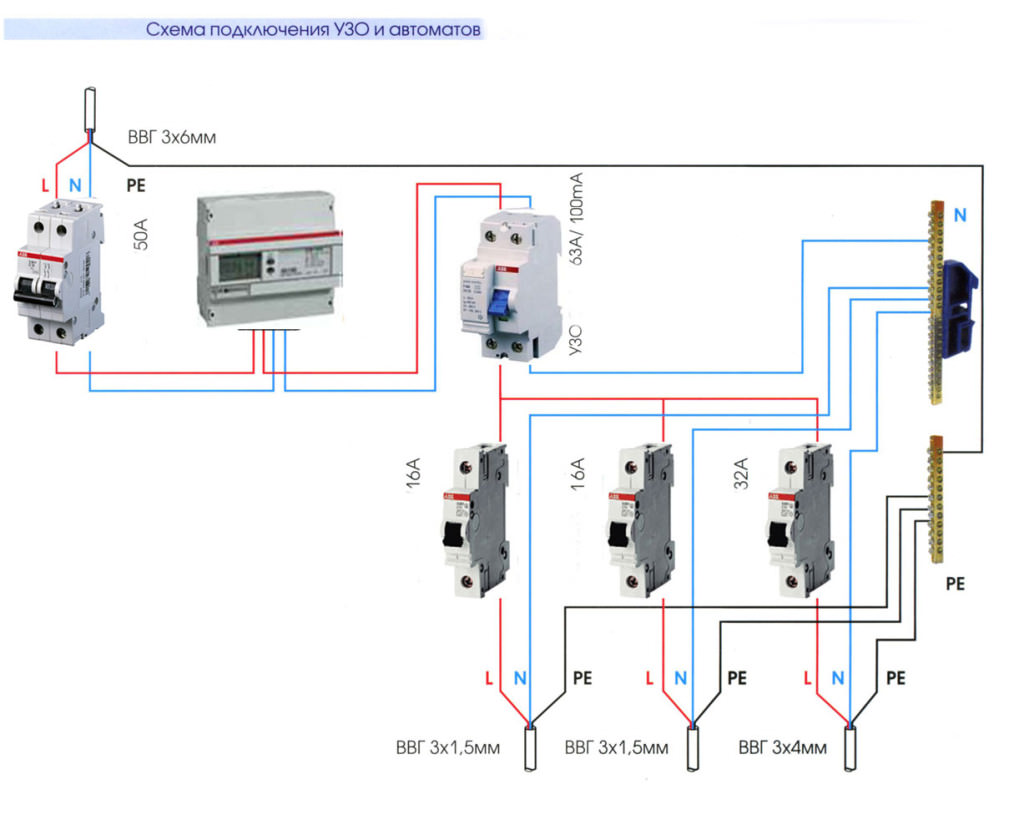

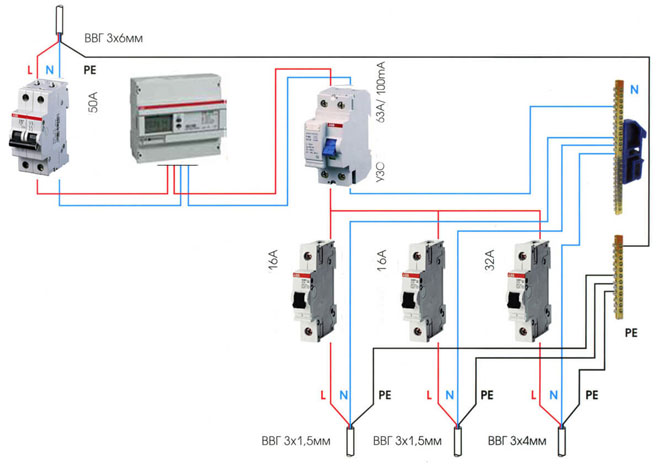

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие различные группы нагрузки. Дальше, после выключателей, он разводится к осветительным устройствам и розеткам.
По полосы нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.
Данная схема не имеет нулевой шины, что типично для старенькых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.
Подключение к однофазовой сети однополюсных и четырехполюсных УЗО

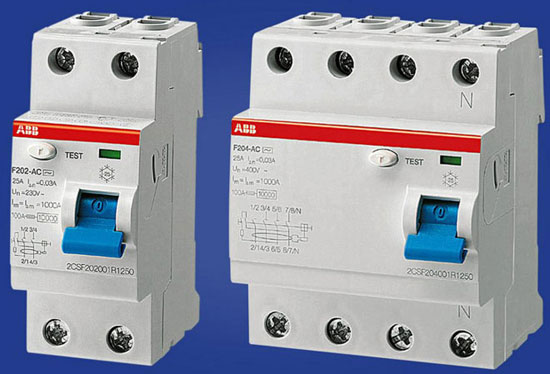

Четырехполюсный УЗО в однофазовой сети
Практически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазовой цепи. Используя её как пример, можно тихо делать установку у себя в квартире либо пригородном доме.
Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, применяется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода применяют обозначение N.
Использования четырехполюсного УЗО в однофазовой цепи, почти всегда невыгодно. Его можно применять в качестве временной замены, либо в случае, когда ожидается скорая модернизация на трехфазную сеть.
Дальше, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу лучше подключить к клемме в цепь, которой включена кнопка Тест. Почти всегда, она размещена вблизи с нулевой цепью. Лучше, не пореже раза за месяц проводить проверку при помощи кнопки.
Место установки

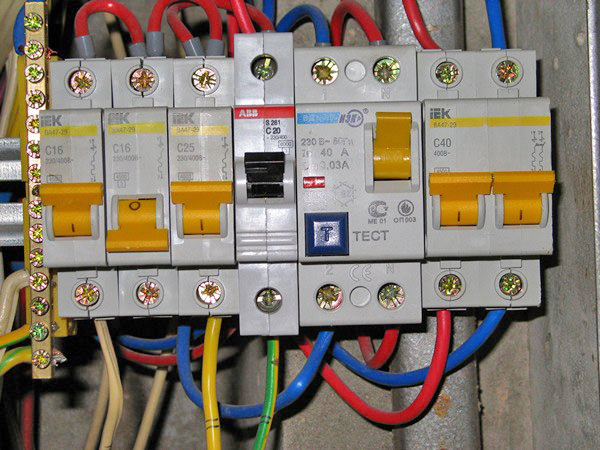

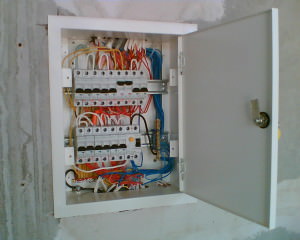

Обычно, место установки УЗО в электрощите. В нем размещены разные устройства для учета и рассредотачивания электроэнергии напряжения до 1000 В. В электрощите вместе с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.
Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения пригодится малый набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.
В редчайших случаях, может пригодится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то пригодится установить дополнительную.
Как подключить УЗО и автоматы?
До работ по подключению, советуют нарисовать принципную схему подключения. Дальше, задачка будет в размещении всех устройств в электрощите.
Пошаговое управление:
- Современные электроприборы имеют модульную конструкцию. Для их установки предусмотрены особые монтажные DIN-рейки. Их внедрение делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и почти все другое оборудование, имеет крепление для установки на таковой рейке.

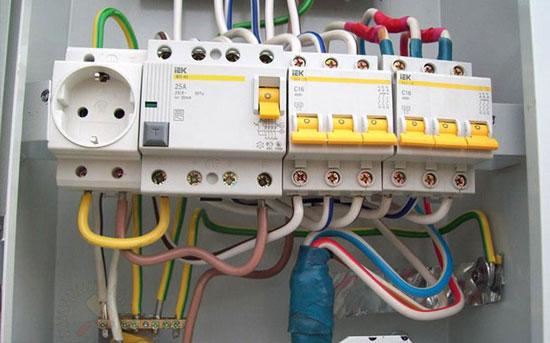

- Дальше, размещаем на местах крепления в электрощите все нужные приборы и детали. После чего, руководствуясь ПУЭ, проводим подключение устройств согласно схеме.
- На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его основная задачка – защищать электросчетчик от маленьких замыканий, перегрузки, и давать возможность проводить работы по подмене оборудования.
- Входной автомат также служит ограничителем наибольшей мощности употребления квартиры либо дома. Его номинал выбирается согласно очень разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
- После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика нужно открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов размещается на внутренней стороне крышки. Если её там нет, поглядите в аннотации к устройству. Контакты электрического счетчика имеют по два прижимающих винта для каждого подключаемого провода. Их задачка – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
- В большинстве счетчиков, на 1-ый контакт идёт питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
- После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу устройства подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим устройствам. В этом случае, нужно соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
- После окончания монтажа, нужно проверить УЗО на работоспособность. Для этой цели, на приборе размещена кнопка Тест. При её нажатии, происходит имитация тока утечки. Устройство должен сработать, отключив подачу напряжения.
Вероятные ошибки и их последствия
Больше всего происходит ошибок на шаге монтажа, в особенности если его делают непрофессионалы:
- Неверное подключение подающих контактов. Нередко, ноль путают с фазой.
- Подача питающего напряжения снизу устройства. При этих ошибках, устройство может выйти из строя.
- Нельзя соединять между собой нулевые выходы нескольких устройств. В итоге этого, устройство утратит свою чувствительность, и не сумеет верно среагировать при появлении небезопасных ситуаций.
- Также, следует держать в голове, что неприемлимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
- Нельзя заводить питающие контакты с различных сторон устройства, к примеру, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать некорректно.
Если вы планируете установить одно устройство, то ставьте его сходу после электрического счетчика. Неувязкой в данном случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до того времени, пока не избавят утечку.
В случае, если у вас много разных зон употребления электричества, установите несколько устройств. Это поможет для вас уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.
Следует увидеть, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций воспрещается правилами безопасности.
Как верно подключить УЗО.
Здрасти, почетаемые читатели веб-сайта sesaga.ru. На сегодня включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают зачем необходимо это устройство и как верно его подключить.
Основной задачей УЗО является увеличение уровня защиты от возгораний, вызванных токами утечки либо замыканиями на землю, когда величина тока не достаточна для срабатывания автоматического выключателя.
2-ая задачка УЗО — это защитить человека от поражения электрическим током, под который он может попасть при случайном касании обнаженных проводов, находящихся под напряжением, либо при касании корпуса электрического оборудования с покоробленной изоляцией.
По своим конструктивным характеристикам и внешнему облику УЗО фактически ни чем же не отличаются от автоматических выключателей. Они так же, как и выключатели, выпускаются для работы в схемах однофазовой и трехфазной сети, а в случае появления аварийной ситуации автоматом отключают напряжение питания с покоробленного участка электрической цепи.
Но если автоматический выключатель срабатывает от тока недлинного замыкания либо тока перегрузки, превосходящего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.
Потому УЗО рекомендуется устанавливать вместе с автоматическим выключателем, который ставится перед УЗО, дабы защитить устройство от деяния огромных сверхтоков на нагрузке в момент аварийной ситуации.
Индустрией выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.
Различить УЗО и автоматический выключатель до боли просто.
На корпусе автоматического выключателя указывается номинальное рабочее напряжение, рабочий ток и структурная схема устройства.
В данном примере рабочий ток выключателя составляет 25 Ампер и номинальное рабочее напряжение 400 Вольт. На клеммы «1» и «3» подается входящее напряжение, а с клемм «2» и «4» напряжение снимается.

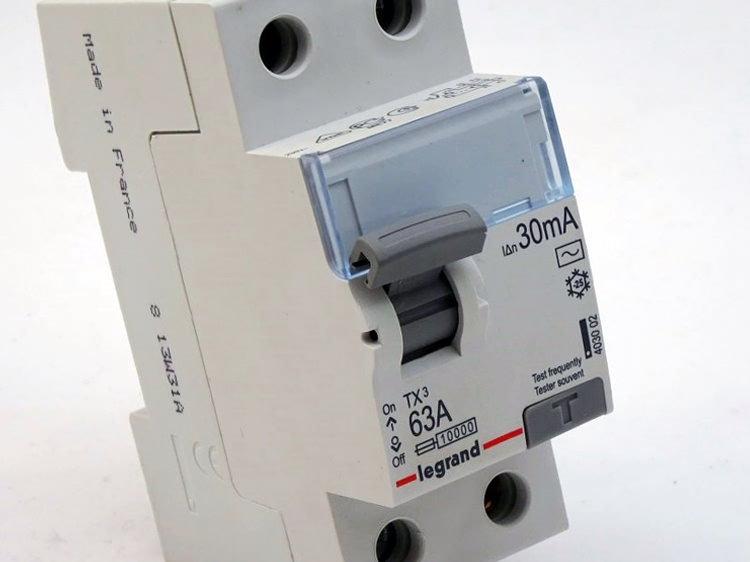

На корпусе УЗО указывается номинальное рабочее напряжение, рабочий ток, номинальный отключающий дифференциальный ток (ток утечки), структурная схема устройства и установлена кнопка «ТЕСТ».
В отличии от автоматических выключателей в устройствах защитного отключения дополнительно предусмотрена особая цепь, создающая ток утечки. Эта цепь создана для проверки исправности устройства.
При нажатии на кнопку «ТЕСТ» цепь замыкается и искусственно создается утечка тока. И если устройство исправно, то сработает исполнительный механизм и отключит нагрузку.
В данном примере УЗО рассчитано на рабочее напряжение 230 Вольт, рабочий ток 32 Ампера и ток утечки 30 mA. На верхнюю пару клемм «1» и «N» подается входящее напряжение, а с нижней пары «2» и «N» напряжение снимается.
На клемму «N» подается ноль.
Еще есть одно главное отличие в работе этих устройств, которое нужно знать.
Если для работы автоматического выключателя довольно двухпроводной электрической цепи: «фаза – ноль», то для корректной работы УЗО непременно наличие третьего проводника – заземления. Другими словами в здании должна быть проложена трехпроводная электросеть: «фаза – ноль – заземление».
Заземление играет роль защитного проводника, по которому «стекает» напряжение в случае аварийной ситуации. К примеру, при замыкании фазы на корпус электрического оборудования, фаза, используя меньшее сопротивление, пойдет по защитному проводнику РЕ и создаст ток утечки. И если этот ток превзойдет уставку, а в нашем случае это 30mA, то механизм устройства сработает и отключит питание этого электрического оборудования.
И очередной принципиальный отличительный аспект в работе этих устройств.
Через УЗО так же, как и через автомат, проходят «фаза» и «ноль». Но для правильной работы устройство обязано иметь свои «фазу» и «ноль», относительно которых оно производит контроль за токами утечки. Эти «фазу» и «ноль» получают с выхода УЗО.
Фазу, если потребителей несколько, размножают через автоматические выключатели.
Для нуля применяют отдельную шину (колодку), относящуюся только к этому УЗО.
И если в сети будет употребляться два УЗО, то нулевых шин будет три: одна общая N, от которой на вход обоих устройств поступает основной нулевой проводник, и две дополнительные N1 и N2, которые образуются с выходов этих УЗО.
На рисунке ниже показана схема с одним УЗО.
Фаза L и ноль N заходят на вход устройства QF1. С выхода QF1 фаза распределяется по автоматическим выключателям SF1, SF2 и SF3, любой из которых подает фазный проводник (фазу) для собственного потребителя.
Ноль N поступает на вход УЗО, а с выхода устройства уходит уже как N1 и подключается на нулевую шину N1, от которой потребители берут нулевой рабочий проводник (ноль). С шины заземления нулевой защитный проводник РЕ подводится к каждой группе потребителей.
В качестве эталона предлагаю Для вас один из вариантов схемы домашнего щитка, реализованную на 3-х УЗО, также ориентировочное рассредотачивание напряжения по потребителям.
Схожая схема уже разобрана по косточкам в статье о подключении заземления, потому повторятся мы не будем.
Также запомните: что при установке нескольких УЗО, расположенных последовательно, ближнее к источнику питания обязано иметь уставку и время срабатывания более чем в 3 раза огромные, чем у УЗО, размещенного поближе к потребителю.
Ну и в окончании очередной момент.
В двухпроводной электросети УЗО также сумеет работать, но только если сделать ему 3-ий проводник и путь для прохождения тока на заземленные элементы строения. О всех аспектах работы в двухпроводной сети сможете прочесть в этой статье о подключении заземления.
И в дополнение к статье маленький видеоклип о подключении УЗО.
Сейчас я думаю у Вас не должно появиться вопросов о подключении 1-го либо нескольких УЗО в домашнюю электрическую сеть.
1. «Правила Устройства Электроустановок (ПУЭ) – седьмое издание».
2. ГОСТ 30339-95/ГОСТ Р 50669-94.
«Межгосударственный эталон. Электроснабжение и электробезопасность мобильных (инвентарных) построек из металла либо с железным каркасом для уличной торговли и бытового обслуживания населения. Технические требования».
3. ГОСТ Р 51628-2000.
«Государственный эталон Русской Федерации. Щитки распределительные для жилых построек. Общие технические условия».
