Схема подключения насоса с гидроаккумулятором и реле

Реле давления для гидроаккумулятора на сто процентов отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды плотно сплетена с выставленными на нем значениями. Конкретно этот элемент дает сигнал электронасосу врубаться либо выключаться.

Место устройства в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, также реле давления (управляющего узла), которое задает ритм всей работе.

• главный управляющий элемент
• обеспечивает работу без перегрузок
• держит под контролем наилучшее заполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который указывает давление в баке, есть в комплекте либо докупается раздельно.

Насос откачивает воду из скважины, направляет ее по трубам. Дальше, она попадает в ГА, а из него – в домашний трубопровод. Задачка мембранного бака – поддерживать размеренное давление, также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через куцее время может выйти из строя. Отрегулировать реле давления воды необходимо так, дабы устройства работали, как положено, не превышая критичной нагрузки.

Под настройкой накопительного бака предполагают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и механизм работы

Устройство имеет вид коробки различной формы с органами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм обустроен маленькими пружинами, которые регулируют, поворачивая гайки.

Механизм работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Повышение характеристик сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на обозначенные деяния, смыкая либо размыкая контакты, тем передавая сигнал насосу. Схема подключения непременно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим вырастает. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – напор слабнет. Это фиксируется, мотор врубается.

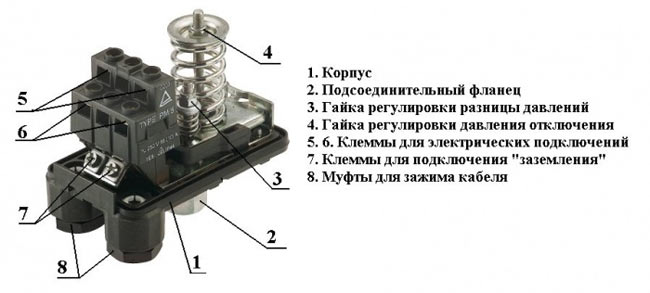

Узел состоит из таких деталей: корпус (пластик либо металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластинки из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Метод деяния управляющего устройства очень обычный. Механизм реагирует на изменение количества атмосфер снутри накопителя. Подвижную платформу поднимают либо опускают пружины зависимо от нажима на поршень, а та в свою очередь ведет взаимодействие с контактами, которые подают сигнал помпе о старте либо прекращении закачки.

Установка

Часто набор ГА продается в разобранном состоянии, и контролирующий блок необходимо монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно смотрится так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.

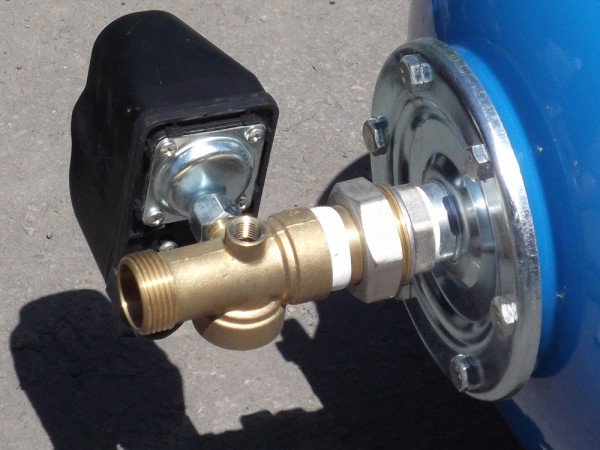

2. Устройство фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата либо на выходной патрубок и должен быть жестко закреплен.

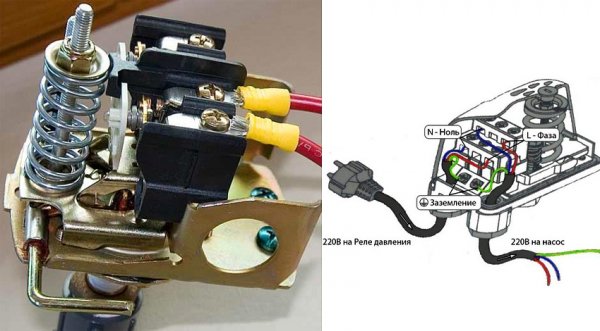

3. Схема подключения проводов рядовая: есть контакты для сети, насоса, также заземление. Кабели пропускают через отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, необходимо учитывать, что его значения неразрывно связаны с давлением снутри мембранного бака. Поначалу необходимо сделать требуемую величину нажима снутри него, а позже перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 шага:

• давление снутри ГА
• уровень пуска помпы
• отметка отключения

Для хорошей работы нужно подгонять характеристики пару раз опытным методом, беря во внимание расход воды, высоту труб и величину напора в них.

Характеристики снутри гидроаккумулятора

Лучше дабы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для 1-этажного дома довольно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в более высочайшей точке водозабора
• сколько атмосфер должно быть снутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и приобретенный итог делят на 10
• если точек употребления много либо разветвление трубопровода существенное, то к приобретенной цифре добавляют еще малость. Сколько добавить определяется опытным методом. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к устройствам. Если оно будет завышено, то ГА будет повсевременно пуст, напор будет очень силен, также возникнет риск разрыва мембраны.

Для того дабы повысить давление в гидроаккумуляторе, воздух подкачивают обычным велосипедным насосом (на корпусе есть особый золотник), для снижения – его стравливают. Пневмоклапан для этого размещен под декоративной накладкой. Функцию необходимо делать при отсутствии напора воды, зачем нужна просто закрыть краны.

Величину характеристик определяют манометром, подключаемым к золотнику. Корректировку создают после того, как насос отключился. Перепад давления делают, открывая кран в наиблежайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его повышение уменьшает полезное место снутри емкости и увеличивает давление в системе – это необходимо учесть при расчетах.

Базы регулировки порогов срабатывания

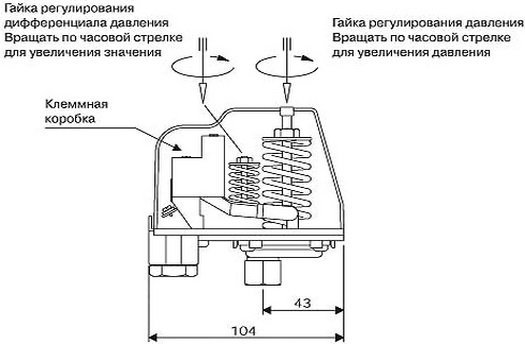

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, наименьшая – для включения. Болты отпускаются либо закручиваются, тем делается регулировка.

Настройка реле давления гидроаккумулятора будет высококачественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление снутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то снутри емкости должно быть 2,3 бара
• гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке необходимо проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм держит под контролем наивысшую и наименьшую величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его опций находится в зависимости от мощности и часового расхода помпы.

Заводские характеристики указывают в техпаспорте продукта. Обычно они такие:

• предельные границы – 1 – 5 атм
• спектр функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления подходящих значений

• бак подключают
• регулировку управляющего узла производят под давлением, систему не отключают от питания
• снутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. Другими словами приблизительно на 0,6 – 0,9 атм, чем отметка, при которой врубается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, дабы убедиться, нет ли утечек
• снимают крышку корпуса блока, дабы иметь доступ к гайкам и следить за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двуэтажный дом):

1. Запускают помпу, дабы найти напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (как правило это менее 2 атм.) При превышении в действие вступает малая пружина, что ясно видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до того времени пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет довольно.
5. Включают кран, дабы скинуть напор и дабы ГА освободился от воды и фиксируют манометром отметку активации помпы, как правило это 2,5 атм – достигнут нижний показатель давления.
6. Дабы уменьшить нижний порог, крутят болт большой пружины против часовой стрелки. Дальше, старт насоса до поднятия давления на нужный уровень, после этого необходимо манометром проверить давление. Применимое значение – 1,8 – 1,9 атм. При «провале» гайку крутят по часовой стрелке.
7. Снова мало подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» снутри его.

Процесс опции коротко

Для наилучшего осознания, как настроить реле давления, изложим процесс более четко:

• отметка включения помпы (малое давление): вращение болта большой пружины по часовой стрелке наращивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления возрастает, при откручивании – отметка срабатывания миниатюризируется;
• итог инспектируют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская либо накачивая воздух и проверяя это манометром.

Повышением промышленных характеристик включения (выше 1, 5 атм) создается риск критичной нагрузки на мембрану гидробака. Рабочий спектр помпы регулируют, беря во внимание очень вероятную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов очень выдерживают 6 атм.

Сервис, проблемы, эксплуатация

Профилактические деяния и ремонт:

• механические чувствительные части нужно проверить и отрегулировать
• контакты лучше почистить
• при несрабатывании не торопитесь разбирать механизм – поначалу попытайтесь просто постучать не очень томным предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки на сто процентов – механизм не будет работать

Если устройство не держит давление, некорректно срабатывает либо вообщем не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально демонстрировать реакцию. Деяния по исправлению препядствия такие:

1. Открутить 4 болта на деньке, снять накладку с входным патрубком и крышку.
2. Осторожно помыть мембрану, также полости вокруг нее.
3. Установить все элементы в оборотном порядке.
4. Опять выставить пороги и выполнить пробный пуск.

Мастера советуют, перед тем как верно настроить реле, не превосходить верхний порог больше на 80% очень допустимых значений для определенной модели, которые указаны в аннотации (стандартно около 5 – 5,5 атм.).

Для высококачественной работы в трубопроводе не должно быть воздуха. Временами (раз в 3 – 6 мес.) необходимо инспектировать выставленные пороги срабатывания, характеристики давления в ГА, и стравливать либо подкачивать воздух. До того как приступить к настройке, необходимо выяснить, сумеет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические способности.

Что такое гидроаккумулятор и как его подключить?

Гидроаккумулятор применяется в автономных системах водоснабжения для стабилизации давления. Он защищает от гидроударов и создаёт припас воды на случай отключения электроэнергии. Полезен на дачном участке и незаменим в пригородных домах без центрального водопровода. В статье мы поведаем, что такое гидроаккумуляторы, как они работают, какие бывают, что необходимо для установки, и как смонтировать систему водоснабжения самому.

Что такое гидроаккумулятор?

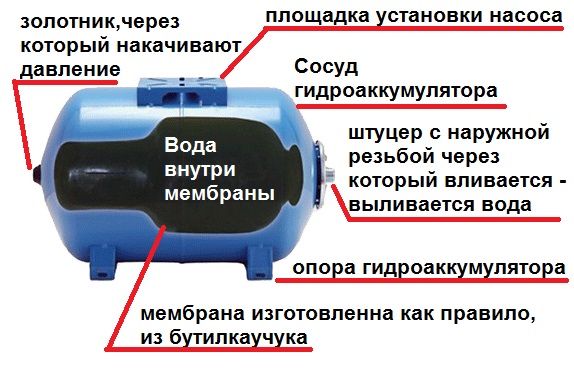

Гидроаккумулятор также именуют гидробаком, мембранным, расширительным либо накопительным баком. Устройство гидроаккумулятора достаточно обычное: железная ёмкость с каучуковой либо бутилкаучуковой мембраной снутри. Мембрана по форме припоминает огромную грелку.

Механизм работы гидроаккумулятора

Вода от насоса либо водопровода попадает в мембрану гидробака. Давление в гидроаккумуляторе без воды составляет 1 — 1,5 бар, с водой – 3,5 – 4,5 бар. Гидрореле выслеживает характеристики, включая и выключая насос по достижении малых и наибольших установленных значений. При открытии крана либо включении потребителя воды давление воздуха «выдавливает» воду в трубы.

Для чего нужен гидробак?

При включении насоса без гидробака происходит гидроудар – резкое повышение давления в трубах и шлангах. Это может разрушить подключённую к системе технику (стиральные либо посудомоечные машины), сорвать краны, сбить вентили, разрушить трубы и шланги.

Также в гидробаке всегда находится маленькой припас воды, что уменьшает частоту краткосрочных включений насоса и позволяет применять воду даже при отключенном электричестве.

Какой нужен объём гидробака?

От объёма бака зависит припас воды, который будет доступен в автономном режиме. Универсальной формулы для его расчёта нет, но, в среднем, 25 л бака хватит семье из 2-ух человек при трёх точках употребления: кране, душе и унитазе. Такового бака довольно при среднем потреблении 2 куб. м воды в час. При выключении света припаса воды хватит, дабы промыть руки и налить воды в чайник.

В областях с частыми перебоями электропитания либо при потреблении до 3,5 куб.м/час следует выбирать баки 50 л, а при более высочайшем расходе воды – от 100 л.

Обозначенный производителем объём – это вся бочка полностью, объём воды снутри будет минимум на третья часть меньше. Другими словами, в гидробаке на 100 л поместится около 70 л воды, а то и всего 50 л.

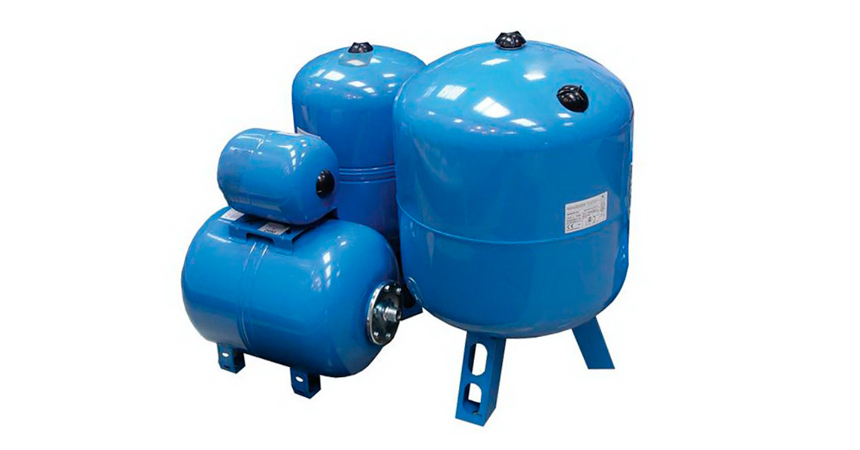

Типы гидроаккумуляторов

По предназначению:

• Для водопроводных систем. Снутри бака находится мембрана в форме грелки, груши либо бутылки. Подходят для холодной либо жаркой воды, зависимо от материала производства.
• Для систем отопления. Снутри установлена диафрагменная мембрана. Таковой гидробак воспринимает избыток воды в магистрали отопления, поддерживает размеренное давление в системе.

По типу расположения:

Баки бывают горизонтальные и вертикальные. По функционалу они полностью однообразные, выбирайте бак, исходя из удобства установки.

Единственно различие – удаление скопившихся в мембране воздушных «пробок». В хоть какой водопроводной системе находятся маленькие пузырьки воздуха. С течением времени они накапливаются и делают воздушную пробку.

В некоторых моделях вертикальных гидробаков для спуска воздушной пробки предусмотрен воздухоотделительный клапан. В горизонтальных и вертикальных баках без клапана необходимо временами на сто процентов спускать воду.

Периодичность профилактических спусков персональна для каждой системы: раз за месяц либо раз в год.

Что пригодится для подключения гидроаккумулятора к системе водоснабжения?

• Гидробак
• Насос
• Штуцер на 5 выходов
• Соединители (фланцы) для шлангов и труб
• Реле давления
• Трубы и шланги
• Источник питания (розетка либо генератор)
• Оборотный клапан (для погружных насосов)
• Манометр (если не заходит в набор с реле)

Как подключить реле гидроаккумулятора?

Реле гидроаккумулятора – блок с винтами и пружинами, позволяющий настроить малый уровень давления, при котором насос включится, и наибольший, при котором он выключится. Настройка осуществляется заворачиванием винтов. Разница в давлении между включением и выключением должна составлять 2 бар.

Кабель питания насоса подключается конкретно к реле. Для этого в нём размещен набор клемм либо розетка 220 В. Схема подключения кабеля насоса к клеммам идёт в комплекте с реле. К моделям с розеткой довольно легко подключить шнур насоса.

Само реле врубается в сеть через клеммы для электрокабеля либо заблаговременно установленной «вилкой».

После этих процедур реле уже устанавливается в систему. До монтажа выключите реле из розетки.

Как подключить гидроаккумулятор к поверхностному насосу?

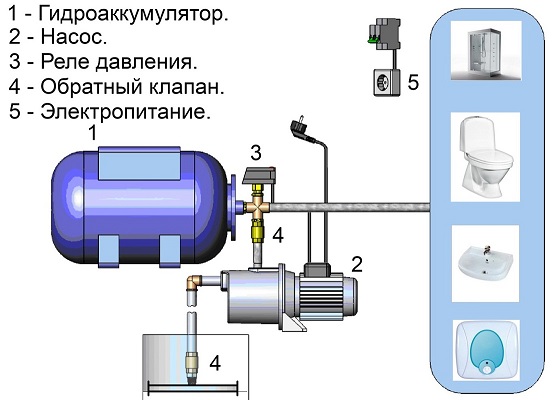

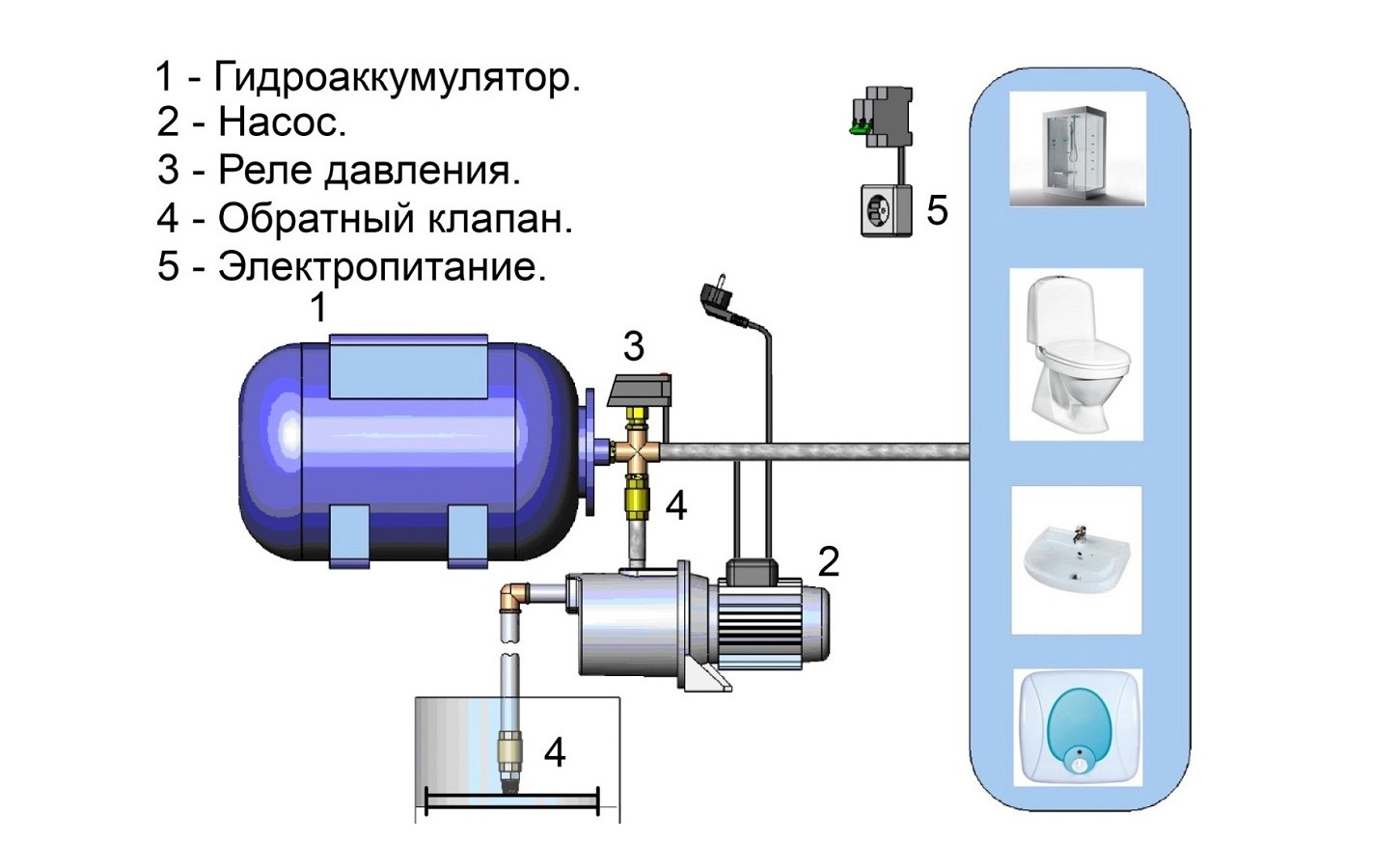

Схему подключения гидроаккумулятора вы видите на изображении вверху. В комнате непременно должно быть проведено электричество либо установлен генератор для запитывания реле и насоса.

• Закрепите гидробак на полу.
• Проверьте давление в баке, без воды оно должно быть около от 1 до 1,5 бар.
• Вся система соединяется шлангами и трубами через штуцер. К нему через фланцы попеременно подключаются гидробак, реле, манометр, подвод и выход воды.
• Реле подключается к электросети.

Особенности подключения гидроаккумулятора к погружному насосу

Схема подключения с погружным насосом похожа на подключение к поверхностному. Единственная разница: на погружной насос необходимо закрепить оборотный клапан, дабы вода не уходила из системы назад в скважину.

Проверка гидроаккумулятора после сборки:

• Запустите насос, осмотрите всю систему на протечки.
• Проверьте давление в полном баке, оно должно быть в границах 3,5 – 4,5 бар.
• Проверьте по манометру опции реле. Если опции нужно поменять, делайте это с выключенным из розетки реле.

Полезные советы

Во время работы поверхностный насос и гидроаккумулятор сильно вибрируют, что станет источником неизменного шума. Закрепите их на резиновой подкладке, дабы уменьшить громкость во время работы. К тому же, это понизит повреждения пола.

Регулировать давление воздуха в гидроаккумуляторе можно при помощи любого компрессора, в том числе, авто, либо обыденным ручным насосом. Делается это через ниппель в стене бака. Чем выше давление, тем меньше заходит воды, но тем посильнее напор.

При давлении ниже 1 бар стены заполненной водой мембраны могут касаться стен бака. Это приводит к износу мембраны, потому часто инспектируйте давление в баке. Для этого подключите манометр к ниппелю бака. С полным баком давление воздуха должно быть не меньше 3 бар.
