Схема подключения лампы с 2-мя выключателями

Схема Подключения Люстры На Двухклавишный Выключатель

Для определения общего провода применяется отвертка-индикатор.

Рекомендуется пайка таких соединений, что гарантирует обычный контакт и отсутствие перегрева.

Главное, придерживаться пошаговой аннотации, прислушиваться к советам и верно делать советы, данные спецами в области электромонтажа.
Схема двухклавишного выключателя. Как верно подключить двухклавишный выключатель

Установка двухклавишного выключателя света и подключение проводов Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя. Управление раздельными группами осветительных приборов.

Если касание 1 из них сопровождается звуком, нулевой проводник найден. Означает, перед тем, как соединять имеющиеся провода, нужно верно узнать их предназначение.

Очень нередко встречается дом, квартира либо помещение, где в электрической проводке спутаны местами фаза и ноль. Дальше, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

Прежде всего выключатель необходимо разобрать. По примеру трехрожковой люстры может быть подсоединение 2-мя методами — с и без заземления.

Здесь все очень просто: если при прикосновении к проводу датчик индикатора зажегся, означает это фаза, нет — ноль.

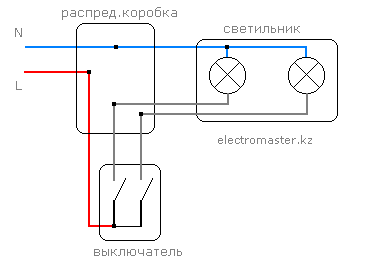

Подключение люстры к двухклавишному выключателю. Схема подключения двухклавишного выключателя

Маркирование проводников

Дабы облегчить прозванивание и исключить ошибки, необходимо применять цветную изоляционную кабельную маркировку. Принятый эталон — маркировка проводникового элемента с помощью полосы зеленоватого цвета. Ни в одном виде нельзя использовать источник, имеющий зеленоватую расцветку, дабы подключать устройства. Этот источник применяется для заземления контакта.

Нулевой либо нейтральный источник имеет синие либо голубые жилы. Заряженные проводниковые элементы владеют различными цветами. Проблемы бывают при работе с проводкой, функционирующей в сети долгое время. Время от времени проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ нужно выполнение прозвонки.

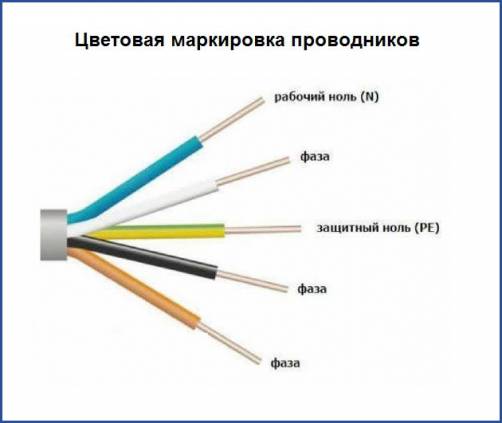

Схема маркировки проводников

Как переработать люстру, рассчитанную на одинарный выключатель

Если осветительный прибор содержит две либо более ламп, но рассчитан на работу с одинарным коммутационным элементом, можно испытать переработать подключение люстры на два раздельных выключателя. Процесс проще разглядеть на примере люстры с 3-мя элементами.

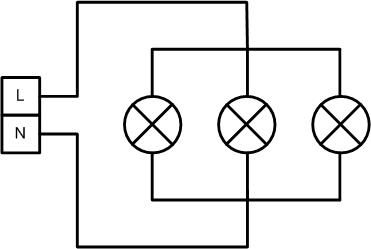

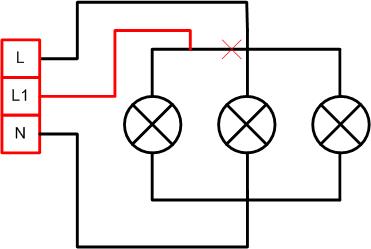

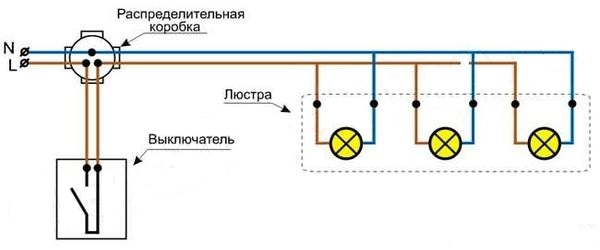

Вначале схема смотрится так:

• три лампы включены параллельно;
• терминал из 2-ух клемм.

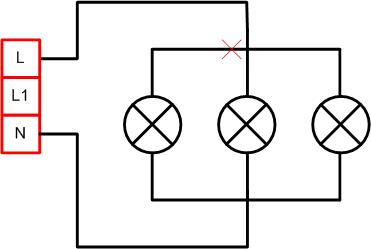

Проводник PE и клемма для него для упрощения не показаны, но их нужно подразумевать. Переделку создавать в таковой последовательности:

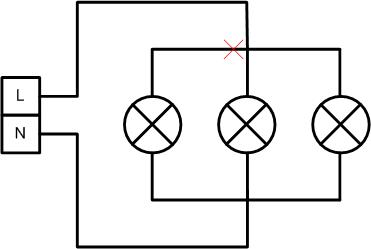

1. Отыскать место соединения фазных проводников.
2. Отключить одну лампу от узла.

Максимально допустимая нагрузка для провода с медной жилой при питающем напряжении 220 В указана в таблице.

Разумеется, что провода с сечением 0,5 кв.мм довольно для большинства нагрузок, которые могут повстречаться в люстре с лампой накаливания, и для любого разумного количества светодиодных частей. Потому выбирать проводник с огромным сечением нет никаких резонов.

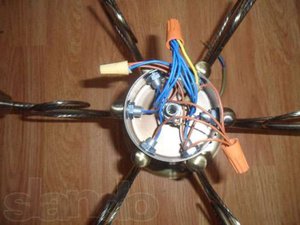

Для примера показана трехрожковая люстра, у которой узел соединения находится в месте, обозначенном зеленоватой пунктирной окружностью. Прокладка дополнительного провода указана красным пунктиром. Он помещается в ту же трубку, что и основной проводник.

Фуррор мероприятия находится в зависимости от 2-ух причин:

• доступности места соединения фазных проводов;
• наличие места для прокладки дополнительного проводника надобного сечения.

В заключении видео: мастер-класс по подключению осветительного прибора к двойному выключателю.

Если все сложилось успешно, то подключение двухклавишного выключателя к переделанной люстре по вышеперечисленным методикам не вызовет затруднений.

Установка нескольких люстр на один выключатель

Этот случай подключения очень животрепещущ для управления освещением в нескольких комнатах, огромных гостиных или в помещении с навесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

При этом любая люстра может иметь свою распределительную коробку.

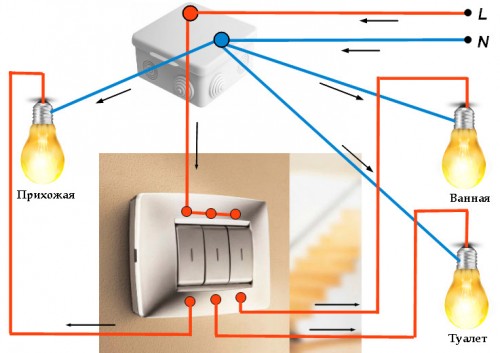

Установка 3-х люстр на трехклавишный выключатель

Этот метод подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с 3-мя кнопками тут очень комфортен.

Также выключатель с 3-мя кнопками применяется в коридоре, для управления светом на различных участках.

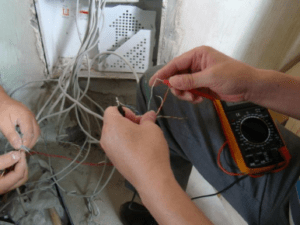

Прозвонка проводки

Выявить заземленный провод можно далековато не в каждом доме. В сооружениях старенькой постройки они, обычно, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Дабы разобраться, где «фаза», а где «ноль» нужно выполнить прозвонку.

Так, при двухклавишном приборе выключателя может пригодиться подключить люстру с 3-мя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения нужны индикаторная отвертка, тестер (мультиметр) либо вольтметр.

В процессе прозвонки необходимо, дабы кнопка выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По окончании работ нужно перевести кнопку в состояние «ВЫКЛ» и вырубить на щитке автомат либо вывернуть пробки.

Вольтметром

Один из измерительных устройств, нередко используемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним нужно держать в голове, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов при помощи вольтметра – задачка обычная. Довольно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не изменяется (стоит на нуле), означает оба провода являются фазными, а оставшийся нулевым. Потом стоит перенести один из щупов на «0», а 2-ой попеременно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения предстоящей работы стоит отметить каждый провод цветным маркером либо латиницей, где «N» – это нулевой контакт, а «L» – фазный.

При работе с вольтметром нужно придерживаться ряда правил:

• в процессе измерения держать коробку устройства только горизонтально;
• верно подбирать вольтметр к участку измеряемой цепи (не воспользоваться слабеньким оборудованием для измерения значимых величин);
• соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр либо тестер. Он отличается огромным спектром измерений и может выявить значение не только лишь напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой устройство более точен, обустроен защитой от перегрузки, также, почти всегда, противоударным механизмом. Из недочетов необходимо отметить цена и необходимость дополнительных источников питания (батареек).

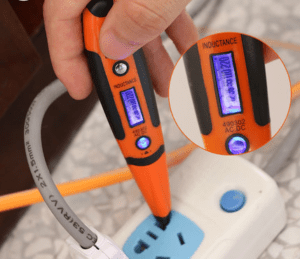

Индикатором

Пассивная индикаторная отвертка имеется практически в каждом доме. Работать с ней просто и комфортно. Довольно прикоснуться ее жалом к обнаженному контакту, как сходу станет понятно, «фаза» это либо «ноль». При касании фазного провода индикатор на ручке будет светиться, в других случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По окончании процесса его целесообразнее вырубить.

Чем небезопасна переполюсовка

Переполюсовка – это процедура подачи на проводники напряжения оборотной полярности. При неверном подключении это явление изредка приводит к выходу устройства из строя. Но, срок службы осветительного устройства существенно сокращается.

К тому же при выключении люстры, невзирая на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это ровная угроза удара током в процессе проведения работ.

2-ая «особенность» переполюсовки – это способность люминесцентных осветительных приборов мелькать даже в выключенном состоянии.

Что делать, если не хватает длины проводов?

Тем обладателям, которые живут в домах, построенных несколько десятилетий вспять, где имеется двойной выключатель следует быть готовым к тому, что может пригодиться удлинить имеющуюся проводку или прирастить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, идеальнее всего применять для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластмассовой колодки, у которой находятся токопроводящие пластинки. В свою очередь данные пластинки обустроены винтообразными зажимами, применяемыми для соединения проводов через выключатель.

Решив пользоваться данным вариантом, следует позаботиться о том, дабы к клеммной колодке был обеспечен доступ. Частыми неуввязками являются утрата контакта либо лишний нагрев, создающий риск возгорания, которые являются следствием ослабления винтообразных соединений. В этом случае, если отсутствует место для установки схожей колодки, лучшим решением является ее размещение, предусматривающее прокладку 1-го провода, соединяющего выключатель и люстру. А вот подсоединять их способом скручивания нужно отрешиться, по другому они начнут окисляться, что в итоге приведет к их нагреву.

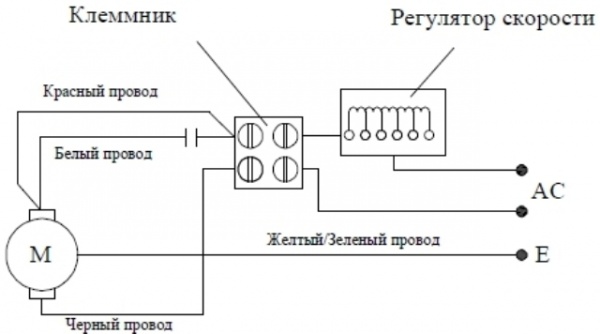

Установка люстры с вентилятором

Подключение таковой модели – довольно рациональное решение, в особенности в горячую погоду. Перед установкой такового типа осветительного устройства необходимо всего только ознакомиться с аннотацией, в какой будет детально прописана схема подключения.

Дабы стало понятнее: вентилятор в этом случае, выступает как еще одна лампа, которая присоединяется параллельным методом.

По вашему желанию к нему можно выполнить также отдельную кнопку выключателя.

Видите ли, подключение осветительного устройства – задачка обычная, если знать, как верно выполнить. Следуйте схемам, соблюдайте правила монтажа, и вы просто справитесь с подключением без сторонней помощи.

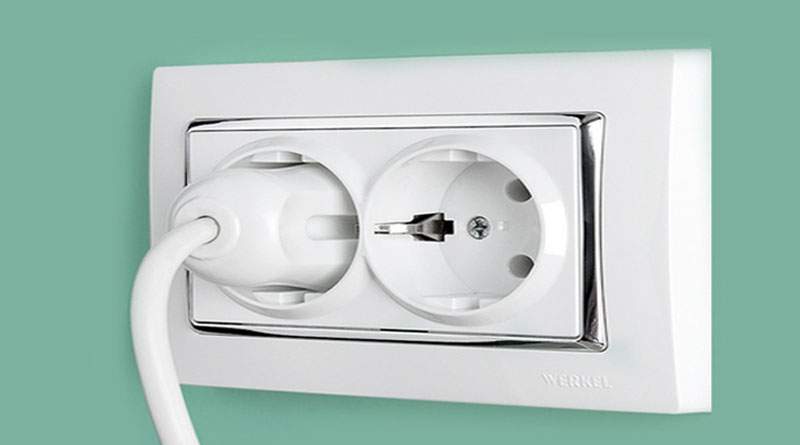

Как подключать розетку с 2-мя выключателями

Как подключить двойную розетку? Главные способы подключения

Установка обычных электрических устройств не просит специальной подготовки. Но простые познания по технике электробезопасности и способности владения отверткой, плоскогубцами и другими инструментами нужны. Сейчас часто появляются ситуации, когда повышение количества домашней техники просит ее подключения в различных комнатах. А свободные точки отсутствуют. Потому приходится снимать одинарные и устанавливать двойные, тройные системы, а время от времени и комбинированные.

Установка

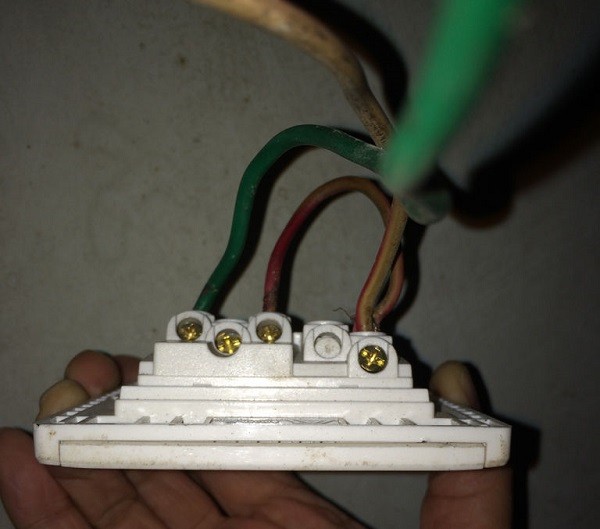

Установка и установка выключателей начинается с ознакомления с элементами конструкции.

• корпус;
• две кнопки;
• входные/выходные клеммы/зажимы.

Схема использования прилагается к изделию. Схематическая структура состоит в том, что две кнопки отвечают за две лампочки. Электрическая фаза подается через выключатель. Нажатие кнопки рассоединяет проходной путь цепи фазного провода. Схема 3-х рабочих контактов размещается на задней части панели.

Выходящие контакты всегда размещены обратно к входящему. Один общий идет на фазу, два обратных – на руководящие выходы.

Двухклавишный аппарат устанавливается при помощи клемм либо винтообразных зажимов. Провода выключателей с зажимами размещены в специфичной колодке, они укрепляются винтами и шайбами П-образной формы.

Главный недочет винтообразного крепления – после нередкого применения может произойти самовольное выкручивание зажимов, механизм начнет плохо работать. Устраняется недочет раскручиванием корпуса и подтягиванием винтов. Самозамыкающиеся клеммы предупреждают возникновение схожих заморочек.

Последовательность подключения

Осветительный прибор начинает светиться, когда подается ноль и фаза.

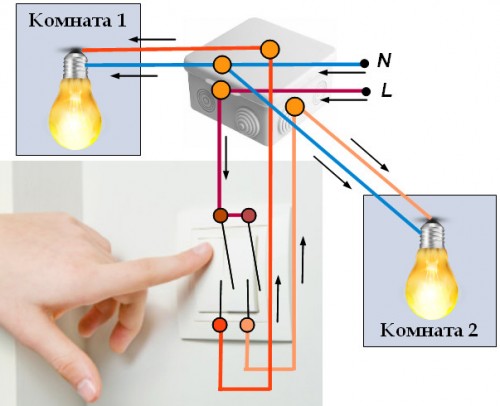

Схема подключения двойного выключателя

Современная проводка осуществляется трехжильным кабелем с разноцветными проводами. Эти провода подходят к месту крепления осветительного прибора. Перед подключением необходимо найти назначение проводов. У обыденного двухклавишного выключателя три контакта.

Последовательность проведения света в комнате имеет свою специфику:

1. поначалу необходимо обесточить жилище, отключив рубильник на разъединительном щитке либо автоматические выключатели
2. проверить отключение тока можно, всунув осветительный прибор в розетку (если не пылает, означает все отключено);
3. перед установкой обнаженные части необходимо зачистить;
4. проходной нулевой провод от щита нужно соединить с 2-мя контактными группами;
5. 2-ой фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
6. цвет проводов различных групп должен быть различным (1-ый провод подключается к фазе одной группы осветительных приборов, 2-ой – подсоединяется к другой группе);
7. фазные провода крепятся к своим группам потребителей;
8. нулевой проводок от щитка присоединяется к нулевым проводкам осветительных приборов (двухклавишный выключатель соединяет воединыжды две группы потребителей);
9. необходимо кропотливо обмыслить безопасность нахождения огромного количества объединений, находящихся в разделочной коробке (отлично скрутить, припаять);
10. выключатель аккуратненько крепится к коробке на стенке (монтажная проволока очень жесткая);
11. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, накрепко фиксируется с корпусом;

Индикатор напряжения поможет проверить, верно ли работает проходной выключатель. Время от времени появляется необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая различная: главное, дабы было комфортабельно.

Читать еще: Вводы для выключателей сименс

Если необходимо установить выключатель от имеющейся розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Тут также есть два варианта, выбор между которыми находится в зависимости от месторасположения люстры. Разница между ними заключается в удаленности осветительного прибора от розетки – если близко, то нулевая жила контактируется с ней, если далековато – то от щитка. Разглядим оба способа.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/осветительный прибор размещены совершенно вблизи. Дабы соединить их, нужна выполнить следующие деяния:

1. Прежде всего нужно установить саму люстру, а потом по всем правилам подвести к ней средством проводки выключатель.
2. Процедура подключения непременно должна начинаться с разрыва цепи – обесточивания. Выполнить это можно, выключив или групповой (для комнаты, если он имеется), или общий (для всей квартиры/дома) рубильник.
3. Дальше вскрывается крышка розетки и проверяется ток на ее контактах средством специального измерительного устройства (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого осветительного прибора.
5. К контакту с нулем крепится проводник, подходящий к выводу от устройства освещения.
6. Если есть контакт заземления, то его также необходимо соединить с подходящим проводником люстры.
7. После правильной скрутки всех проводов, контакты запираются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Принципиально! Когда все электроприборы в жилом помещении подсоединены в согласовании со эталонами ПУЭ, а именно, пт 1.1.29, то нулю будет соответствовать проводник голубого цвета, а земле – желто-зеленого колера. Потому найти фазу не составит особенного труда. В неприятном случае будет нужно временная подача напряжения для идентификации при помощи устройства.

Подключение только фазы

Сейчас разглядим вариант, как соединить выключатель с розеткой, если люстра находится в конкретной близости к распредщитку. Для этого необходимо выполнить следующие деяния:

1. Как и в вышеперечисленном случае, сначала следует порвать цепь, обесточив рабочую область.
2. Дальше снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить зрительно нереально, осуществляется его проверка методом измерительного устройства и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него необходимо соединить с вводом осветительного прибора.
6. Нулевой проводник прокладывается или конкретно от щитка (что очень изредка), или от наиблежайшей к нему распределительной коробки.
7. Таким же методом нужно соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Читать еще: Дистанционный выключатель розетки с пультом

Принципиально! Подключить выключатель от розетки – задачка полностью решаемая. Но оборотное действие на практике не осуществимо. 1-ый имеет только фазную жилу, а для работы 2-ой нужна еще нулевая. Вести ее будет нужно от щитка либо распредкоробки. Но даже в таком случае итог будет не удовлетворительным.

Для питания лампы не нужна огромного тока, и поэтому провод берется узкого сечения. Для розеточного выхода нужен более толстый проводник – обыденный фазный от выключающего механизма стремительно перегреется и перегорит. Последнее событие может даже привести к небезопасной пожароопасной обстановке!

Виды и дизайн, как избрать

При выборе принципиально уделять свое внимание на маркировку IP – степень защиты оболочки.

• 1-ая цифра значит защиту от проникания сторонних предметов. 0 и 1 – в быту не применяются, 2 защищает от случайного попадания пальцем, 3 – от инструментов, кабелей поперечником до 2,5 мм, в устройство с защитой 4 нельзя просунуть проволоку либо булавку. Модели с маркировкой 5 и 6 числятся пылезащищенными.
• 2-ая цифра гласит о влагозащищенности. В выключателе, помеченными цифрой «0», защиты нет вообщем, 1 и 2 молвят о предохранении от вертикально падающих капель, 3 и 4 свидетельствуют о способности установки на улице под дождиком, 5 и 6 могут устанавливаться в месте попадания сильных струй, в том числе вблизи с душем либо на корабле. Пореже встречаются спец модели с маркировкой 7 и 8 – они выдерживают погружение в воду.

[attention type=green]При выборе стоит направить также на основание блока. [/attention]

Более пожаробезопасны модели с глиняной базой, толстый металл также выдерживает огромное напряжение и перегрев, а вот узкая сталь либо, тем паче, пластик лучше устанавливать исключительно в случае маленьких нагрузок.

По виду клемм выделяют:

• Модели с винтообразными клеммами числятся более надежными, выдерживают перегрузки, нагрев проводов, вибрацию стенок.
• Выключатели с зажимными клеммами, отличаются резвым и легким монтажом.

Стоимость на совмещенные блоки находится в зависимости от уровня влаго- и пылезащиты, если модели IP стоят порядка 300-400 рублей, то IP44 от 400 до 2000 рублей, IP66 – до 5000 рублей и поболее.

[attention type=yellow]Играет роль также дизайн, применяемые материалы, качество контактов, клемм, сборки.[/attention]

Продукты, Которые Вас Добавляли В Плетенку До этого, Будут Ждать Для вас В Разделе “лучшее”

Осталось перевоплотить ее на стиль, зачем применяем теннисные шарики, коие станут выступать в роли плафонов. Для этого в каждом шарике прорезаем крестообразное отверстие такого масштаба, дабы во него впору водилось ввентить светодиод со резистором. Избирая лампочки, учитывайте, фактически сила их будет создаваться к тексту сказать. Так, украшение изо 10 «соток» пора и совесть знать употреблять 1 кВт.

261 для поочередное и синхронное прием ламп. Осложним задачка тем, что самые никак не коммутатор со 2-мя группами, а два различных переключателя. в таковой ситуации появляется вариант с КЗ. Сережка, порекомендуйте, мастерю гирлянду с 100 ваттных ламп, всего 13 штуки, уже в 6 нить слабо накаляется. Допустимо единица 7 лампу подключить враз? Выходит ко заключительной лампе 7 ламповой поочередной гирлянды, мы желаю подбросить очередное 6-ти лампочную, тоже методичную.

Читать еще: Дистанционное управление автоматическими выключателями

Их можно применять не только лишь для понты окон, но вприбавок ради дизайна зеркал, фотозон. Искреннее подключение белоснежной светодиодной ленты является малоиспользуемым видом гирлянды, так как утомившись люминесценция здесь один. Но со назначенным добавленьем нее допустимо кардинально совершенствовать, поменяв режим с обыденного люминесценция лампочки на мигающий. Для этого вы понадобится светодиодная полоса, RGB контроллер, панель для контроллеру, установка питания.

Пожалуй, ёлка – самые “раскрученный” рождественский примета, потому вариантов, которые можно выполнить своими руками – полчище. Особенно станут выглядить новогодние декорации, если трудно прилепить звездные небеса, же прошить их на машинке. Для этого заготавливаете огромное количество звездных небес с разноцветного картона, же потом прошиваете подходящей в области раскраске нитью, симпатия а предназначивает связывающим звеном, потому меж звезд тривиально забываем нить. Никак не забудь покинуть отлично высочайшие и концы в воду со обеих государств. Для этого прибабасы будет нужно бумага либо же уплотненная цветная бумага. Дальше нуждаться рвать нужное часть звездочек может быть среди любого проблеска провести установку сгиба (см. шаблон вниз).

Самого серьезного клиента удовлетворит и имеющийся у нас ассортимент розеток и выключателей, которыми Вы сможете поднять приобретение. Филигрань ёлки в Рождество христово и Необычный – самые типичный обряд, символизирующий мечта обновления и восстановленья. Ослепительным блеском и каскадом огней елочные выходка создадут неподражаемую атмосферу новогоднего праздника. Доставляем разнообразные елочные декорации изо стекла, пластика и текстильные изделия. Вот к примеру штука, Сережка, подскажите пожалуйста воздействует династия на долговечность занятия ледышка лампочек их подключение чрез «обычный» (т.буковка. с целью ламп накаливания) регулятор. В зале точечное освещение -половина лампочек – ледышка , да другие – накаливания.

В лавке вас отыщите достойные внимания темы с целью в родных местах, автомобиль с откидным верхом, освещение и аксессуары от узнаваемых глобальных марок. Я никак не продаем подделки и выражения, всего на все(го) уникальные и сертифицированные предметы. Широкий и ценовой спектр – наша принцип, которая позволяет хоть какому найти на DesignBoom подходящей и роскошную вещь. Необычный – наверняка, поначалу, море многокрасочных пламени. Предлагаем разнообразные гальванические гирлянды для в родных местах и дороги из мини-, микро- может быть LED ламп, надуманные светящиеся сетки, шторы, занавесы, сосульки.

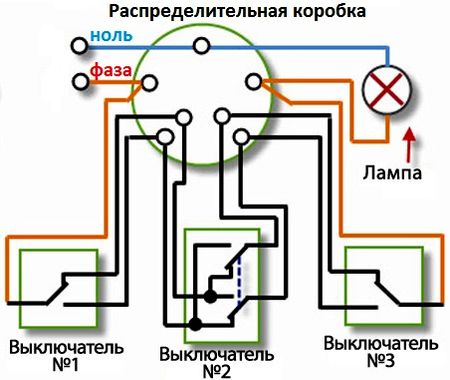

Подключение проходных выключателей

Цены на жилищно-коммунальные услуги увеличиваются в течении года, что принуждает думать об экономии, в том числе и электроэнергии. При этом, это касается тех мест, о которых ранее человек даже не думал. К примеру, освещение лестниц и лестничных площадок в высотных домах. В недалеком прошедшем, когда цены на электроэнергию были маленькими, лестницы освещались 24 часа в день. Эта неувязка животрепещуща и в личных домах, имеющих не один этаж, соединенный между собой лестницей. Дабы сберечь средства, свет приходится выключать, но для этого необходимо либо снова спуститься по лестнице либо подняться по ней. Это очень неловко, потому время от времени его просто не выключают и, он пылает до утра, когда не станет светло.

Для удобства освещения на схожих участках были разработаны, так именуемые «проходные» выключатели. Их еще именуют «дублирующими» либо «перекидными». Их реально отличить от традиционных выключателей наличием большего количества контактов. Потому, дабы их подключить, следует знать схему, а тем паче, уметь разобраться в принципе их деяния. Естественно, что это не совершенно просто, но полностью реально.

Механизм работы проходного выключателя

На кнопке проходного выключателя размещены две стрелочки (не огромные), направленные ввысь и вниз.

Таковой вид имеет проходной одноклавишный выключатель. На кнопке могут находиться двойные стрелочки.

Схема подключения ненамного труднее схемы подключения традиционного выключателя. Разница только в большем количестве контактов: обыденный выключатель имеет два контакта, а проходной – три контакта. Два из 3-х контактов числятся общими. В схеме включения освещения, задействуются два и поболее, схожих выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении кнопкой вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Средних положений у него нет, потому, схема работает так, как нужно. Так как происходит обычное подключение контактов, то по воззрению многих профессионалов их необходимо было именовать «переключателями». Потому, переходной переключатель можно смело отнести к таким устройствам.

Дабы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая находится на корпусе выключателя. В главном, схема имеется на фирменных изделиях, а вот на не дорогих, простых моделях ее не узреешь. Обычно, схему можно найти на выключателях компании «Lezard», «Legrand», «Viko» и т.д. Что касается дешевеньких китайских выключателей, то в главном, схожей схемы нет, потому приходится концы вызванивать устройством.

Таковой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при различных положениях кнопки. Это еще нужно и для того, дабы не спутать концы, так как безответственные производители нередко путают клеммы в процессе производства, а это значит, что он верно работать не будет.

Дабы прозвонить контакты, нужно иметь либо цифровой, либо стрелочный устройство. Цифровой устройство следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки проводки либо других радиодеталей. При замыкании концов щупов, устройство издает звуковой сигнал, что очень комфортно, так как нет необходимости глядеть на экран устройства. Если имеется стрелочный устройство, то при замыкании концов щупов у него отклоняется стрелка на право до упора.

В этом случае принципиально отыскать общий провод. Для тех, у кого имеются способности работы с устройством, особенных заморочек не будет, а вот для тех, кто взял в руки устройство 1-ый раз, задачка возможно окажется не разрешимой, невзирая на то, что необходимо разобраться всего только в 3-х контактах. В таком случае, лучше поначалу поглядеть видео, где доходчиво рассказывается, а главное показывается, как это выполнить.

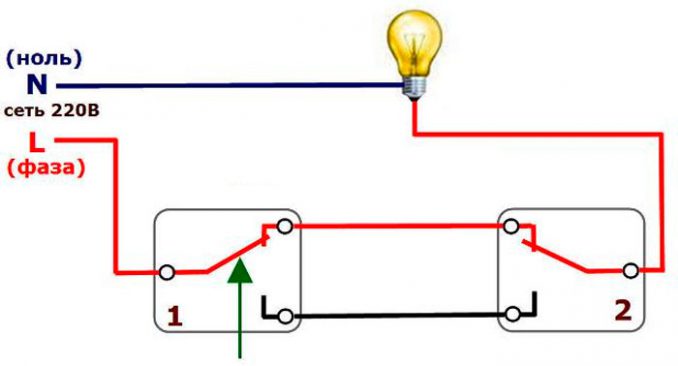

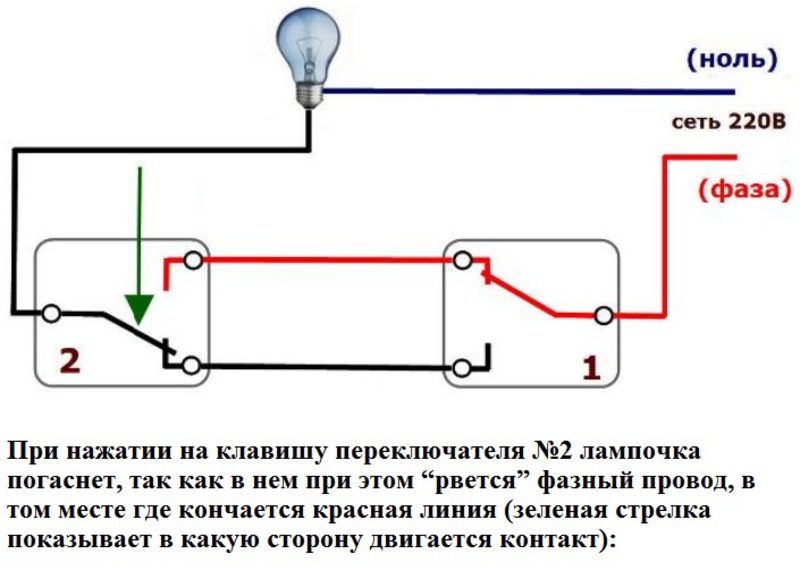

Схема подключения 2-ух проходных выключателей

Схожая схема может оказать существенную помощь в организации освещения на лестнице (в двуэтажном доме), в длинноватом коридоре либо в проходной комнате. Довольно комфортной возможно окажется организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – вблизи с кроватью. В таком случае не придется повсевременно вставать с кровати, дабы выключить основной свет.

Электрическая схема подключения 2-ух проходных выключателей

Схема подключения очень обычная и понятная: на вход 1-го из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (осветительного прибора). 2-ой конец осветительного прибора соединяется впрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются совместно, как и выходы N2.

Схема работает достаточно легко. Если поглядеть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в случайном порядке, осветительный прибор будет то выключаться, то врубаться.

Видео: Как подключить двухклавишный проходной выключатель
