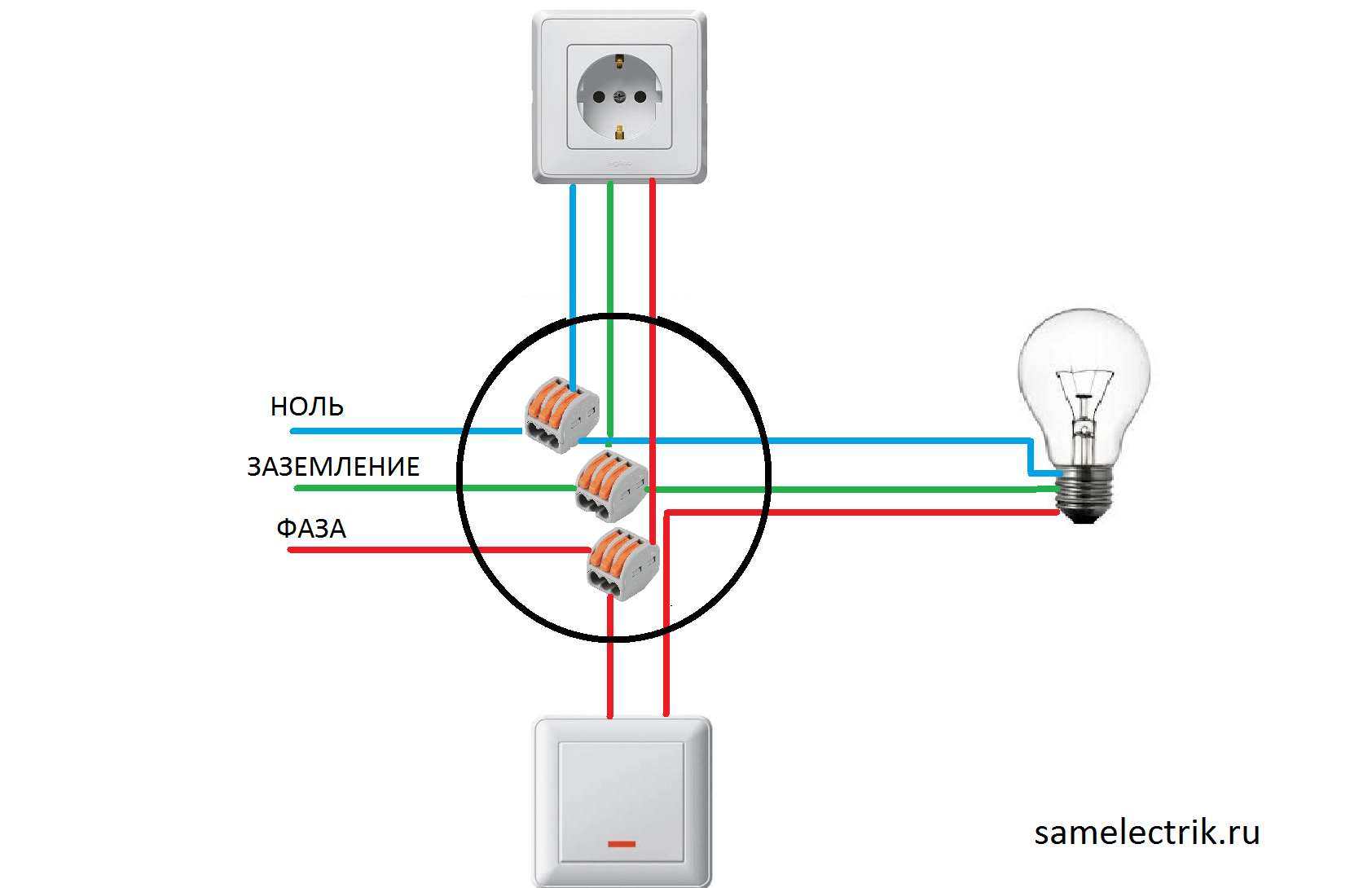

Схема подключения лампочки и розетки

Очень насущный вопрос, сколько раз за мою бытность электромонтером меня просили подключить розетку к лампочке… не счесть! Самое главное- разъяснить людям это фактически нереально! Им нужна розетка непременно вблизи с патроном эл. лампочки. Чтобы не быть голословным перейдем сходу к делу. Так можно

подключить розетку к лампе либо нет?

Совершенно точно ответить на этот вопрос нельзя, необходимо исходить из различных причин.

1. Что будет врубаться в эту розетку? Обычно молвят что так… удлинитель для слабенького электроприбора и т.д. НЕВЕРЬТЕ! Если включат хоть раз дрель- то в следующий раз включат сварочный аппарат на полную мощность! Чем это угрожает? Обычно на свет прокидывают провод в 1,5 кв.мм. Судя по таблице данный провод может выдержать нагрузку 23А либо 5кВт мощности! Т.е. практически весь дом можно питать таким проводом. Но эта величина является критической- при таких нагрузках провод нагревается, плывет изоляция, может быть искрообразование и в конце концов пожар!

Потому на провод 1,5 кв.мм нагрузку выше 1кВт просто не подают. Это является гарантией того что провод не будет нагреваться и, соответственно, стремительно изнашиваться. Потому одно из принципиальных условий- каким проводом протянут провод к лампе. Если провод тонкий- предложите поменять его на более толстый и, лучше, трехжильный. Один провод будет общий, второй- коммутировать свет, третий- розетка.

2. Как коммутируется лампа. Не тайна что лампы врубаются и отключаются выключателями. Выключатели тоже рассчитаны на определенный ток (он, кстати, написан на самом выключателе, если пристально приглядеться к выключателю с оборотной стороны то можно узреть напряжение, на которое он рассчитан, и наибольший ток), превышение значения тока вызовет выгорание контактных частей, соотвественно искрообразование и снова же пожар. Не считая того начнет оплавляться изоляция из за нагрева контактных площадок и опять искры и опять пожар. Но и тут можно выйти из положения поставив заместо выключателя автоматический выключатель на требуемый ток. Желаю сходу направить внимание, что при таком включении вы должны выполнить условия селективности (избирательности). В чем заключается селективность. Допустим у вас на освещение(вы же ведете розетку от освещения) стоят автоматы на 16А. Вы должны избрать автоматы на шаг ниже, т.е. от 16А следующий автомат на понижение- 10А, если и после 10А автомата будете ставить еще какой то автомат то необходимо снова выбирать автомат ниже значением- 6А. Зачем применяется селективность- да дабы автоматические выключатели выключались от самого слабенького к самому сильному автомату попеременно. Допустим что вы всюду поставили 16А автоматы и при КЗ велика гарантия того, что выключится конкретно вводной автомат, т.к. им пользуются в особенности нередко, механический и электрический износ механизма только слабеет надежность автомата. Если вы верно установите автоматы то первым выключится самый слабенький, если он не сработает, то сработает следующий и т.д.

Кстати на смену выключателей автоматами соглашаются немногие.

Пример из моей жизни. Как то отправили у нас 1-го человека (я работал в электроцехе в то время) на дачу к директору. Там сауна, бассейн, душ и все такое, и вот к этому всему было надо протянуть освещение. Приняли решение подвести 12В, т.к. помещения с высочайшей температурой и высочайшей влажностью, одним словом- завышенной угрозы. Сказано- изготовлено, проложил означает этот товарищ (имел 6 разряд) все кабели, установил осветительные приборы, выключатели, понижающий трансформатор намотали на заводе мощнейший, подключил и его. Все, включил- работает. Прошло практически пару недель- баня двуэтажная была ну и на данный момент стоит, вобщем один этаж наполовину выгорел. Хорошо хоть бассейн вблизи был- успели залить водой . Причина: наш «товарищ» установил выключатели на 220В в цепь низкого напряжения. Что случилось: выключатели рассчитаны на 2А 220 В, означает могут выдержать нагрузку 440Вт. Т.е. полное количество включаемых ламп не должно было превосходить 440Вт при напряжении 220В. Т.к. напряжение было пониженное то при одинаковой мощности вышло что текущий через выключатель ток был (этот выключатель включал 2 лампы на 12В мощностью 40 Вт) I=P/U=80/12=6.67А! Если б было подведено 220В то ток был бы равен I=P/U=80/220=0,36А . Т.е. в первом случае выключатель просто выгорел, а если был бы 2-ой случай- он бы выдержал, но напряжение было бы небезопасным для таких типов помещений. Что можно было бы выполнить в таком случае- либо ставить автоматы (что невписывалось бы в интерьер- размеры то различные), либо ставить выключатель ПЕРЕД понижающим трансформатором, но тогда пришлось бы ставить не один трансформатор на весь дом, а на каждую точку- свой трансформатор.

3. Как нужна розетка в данном месте. Если розетка нужна всего пару- тройку раз в год- то не стоит и городить делему. Ну а если пользуются постоянно- предложите выполнить проводку вполне на данном участке, можно с применением проходных выключателей, если точка подключения находится далековато. Посчитайте сколько нужно материалов и на какую сумму. Обычно необходимость в таковой розетке сходу отпадает.

И напоследок- если вы не желаете стать виновником катастрофы после ваших манипуляций с проводкой и подключением розетки к эл. лампе- всегда выбирайте 3 пункт! По вашей работе буду судить о вашей квалификации. И если сгорит выключатель, а он непременно сгорит, и не дай боже что еще с ним что нибудь сгорит… Повинны будете конкретно ВЫ. И позже вы уже не докажете что вы предупреждали что массивное ничего включать нельзя в данную розетку.

У меня был таковой случай- мы с товарищем вели проводку в 2 этажном доме. Сделали все качественно- даже скрутки пропаяли, т.к. к ним позже просто перекрыли доступ. Произолировали 3-мя слоями изоленты каждую скрутку и все аккуратненько уложили в коробки. Осталось протянуть ввод от внешних изоляторов до счетчика через УЗО. И здесь выясняется что провод остался только дюралевый 2,5 кв.мм трехжильный и длиной всего 10 метров. Владельцу сказали- давай провод, этот не подойдет (весь дом обвязали медным проводом). Он начал гласить что типа средств нет, ну и включать ничего массивного не будем и т.д. Длительно мы спорили, я произнес что подключать таким проводом небуду и все. Товарищ сказал- да давай подключим, средства возьмем и домой… Вобщем мой грех- подключили, сказав дабы ничего сильнее чайника не включал. А если включает- пускай распределяет по времени- чайник, микроволновка и т.д все должно работать не сразу а в различное время. Место где провод вводился в дом присыпали шлаком на всякий случай. Прошло 3 денька. Прибегает наш «клиент» с выпученными глазами- СВЕТ КОНЧИЛСЯ! КИНА НЕ БУДЕТ! Что делать- пошел. Пришел и (как задницей чуствовал что присыпать шлаком нужно) конкретно на вводе в дом провод просто перегорел! Может провод был с браком, может мы его несколько раз туда- сюда перегнули непонятно, но провод конкретно перегорел! Если б присыпали опилком- дом сгорел. Спрашиваю- что включал… Он отвечает что ничего не включал и вообщем крестится что мы- козлы и ничего делать не умеем. По проводу видно что изоляция оплавилась не только лишь в месте перегорания но и по всей длине- означает нагрузка была огого какой! Позже вышла его супруга и произнесла что он включил электрообогрев дома, в котел были вкручены тэны. Ну где то 5-6 кВт он пустил на дюралевый провод 2,5кв.мм. Что из этого вышло…судите сами. После чего варианта он сбегал за обычным проводом, пробросили и все- больше жалоб не поступало. Вывод- цените свой труд и не делайте как для вас говорят- делайте как следует тогда и никаких заморочек не будет.

Схема подключения выключателя

При монтаже выключателя света необходимо управляться приемущественно удобством доступа к нему. В большинстве случаев он устанавливается вблизи с дверной коробкой так, дабы открытая дверь не мешала включить свет. Высота установки обычно составляет 1 – 1,5 м от пола. Но в некоторых случаях рациональнее поднять выключатель на высоту людского роста. К примеру, когда в помещении есть предметы мебели и интерьера, которые будут загораживать выключатель при установке понизу. Не рекомендуется располагать его в зоне, подверженной попаданию воды. Потому обычно выключатели на ванные и туалетные комнаты выносят в прихожую.

Предустановочные работы

В выбранное место для монтажа выключателя необходимо установить подрозетник, если вы делаете сокрытую проводку. Этот процесс займет достаточно много времени. Для начала в стенке перфоратором с коронкой делают отверстие и укрепляют в нем подрозетник. Таким же образом устанавливают распределительную коробку – в месте, которое находится между выключателем и осветительным устройством. Потом штробят каналы под проводку – к распределительной коробке кабель будет прокладываться от места установки осветительного устройства, от выключателя и от электрощитка. Для такового метода монтажа необходимо приобрести выключатель сокрытой установки. При монтаже открытой проводки штробить стенки не надо – довольно закрепить на стенках пластмассовые кабель-каналы и в них уложить провод. В таком случае выбирается выключатель затратного типа без подрозетника. Распределительная коробка также устанавливается затратным методом. Данный вариант просит еще меньше времени и трудозатрат. Но открытая проводка может нарушить дизайн помещения. Потому ее выбирают для дач, кабинетов и других помещений, где наличие кабель-каналов на стенках не играет большой роли.

В электрощитке питающий кабель подключают к автоматическому выключателю и ведут к распределительной коробке. От места установки осветительного устройства очередной отрезок провода ведут также к коробке.

Принципиально! Перед проведением всех работ с проводкой отключите питание! Делается это при помощи предохранителей в щитке.

Установка выключателя

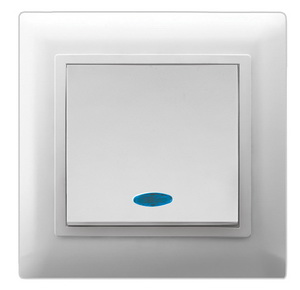

Поначалу необходимо снять кнопку и лицевую панель выключателя. Можно аккуратненько поддеть кнопку отверткой с плоской рабочей частью. Потом нужно подключить к механизму провода. Для этого зачищают их концы приблизительно на 2 – 2,5 см и вставляют в клеммы. После чего их необходимо закрепить винтами. Обычно, маркировка в механизме выключателя помогает найти, к какой клемме подключать фазу, а к какой ноль. Если вы устанавливаете сокрытый выключатель, в заблаговременно приготовленном отверстии при помощи гипсовой штукатурки фиксируют подрозетник. В него заводят провода, идущие по штробе. После подключения проводов к выключателю его внутреннюю часть фиксируют в подрозетнике и устанавливают сверху лицевую панель с кнопкой. Существует несколько вариантов креплений. Механизм может фиксироваться в подрозетнике при помощи 2-ух распорок, которые разводятся в стороны и закручиваются винтами, или два шурупа вкручиваются в подрозетник. При монтаже затратного выключателя необходимо просверлить отверстия в стенке и закрепить заднюю часть устройства на дюбель-гвозди. После подключения проводов сверху устанавливают декоративную накладку с кнопкой.

Принципиально знать! Зачистка проводов отличается при монтаже затратного и укрытого выключателя. В последнем случае нужно бросить припас провода приблизительно в 10 см, дабы зачистить его, беспрепятственно поместить в клеммы и потом утопить механизм в подрозетник. При установке затратного подрезку проводов делают строго под выключатель.

Соединение проводов

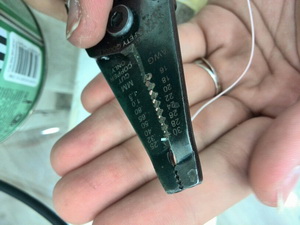

В распределительной коробке сходятся три провода – от выключателя, осветительного устройства и питающий провод от электрощитка. Их вставляют в прорези в коробке. Потом снимают с них изоляцию, поначалу внешнюю оболочку, а позже зачищают концы каждого провода приблизительно на 2 – 3 см. Для этого пригодится инструмент для снятия изоляции. Можно применять ножик: его лезвием поначалу делают продольный надрез, позже открывают оболочку и срезают ее по окружности. Мастера обычно применяют стриппер. Спец инструмент обхватывает провод, и при сжиме делает надрез по всему поперечнику оболочки. Потом юзер стягивает отрезанную часть оболочки, провод при всем этом остается целым.

Сняв внешнюю оболочку двужильного кабеля, вы увидите снутри два провода: синий – это всегда ноль, карий (или другого цвета) – это фаза. Всего в распределительной коробке находится 6 проводов, которые необходимо верно соединить. Дабы ничего не спутать, воспользуйтесь схемой, представленной ниже. С фазного провода питающего кабеля делается подключение к фазному проводу выключателя (красноватая линия – L). А с нулевого провода питающего кабеля делают подключение к нулевому проводу осветительного устройства (голубая линия – N). Оканчивающим шагом будет соединение фазного провода осветительного устройства с нулевым проводом выключателя (оранжевая линия).

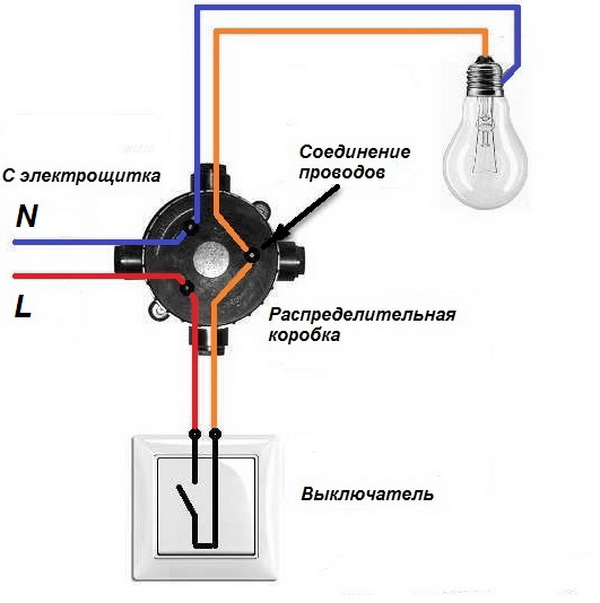

Схема подключения одноклавишного выключателя

Принципиально: соединение проводов в распределительной коробке осуществляется скрутками. Вы сможете пользоваться длинногубцами, дабы удобнее было задерживать провода у основания и закручивать их концы в спираль.

Проверка работоспособности

Дабы осознать, что все соединения выполнены правильно и цепь работает, нужно проверить напряжение. Возьмите тестер напряжения и прикладывайте контактный наконечник к скруткам в распределительной коробке. Напряжение должно быть найдено лишь на месте соединения питающего провода и выключателя. В данном случае зажгется индикатор. После чего включите осветительный устройство при помощи выключателя – нажмите на кнопку. Лампочка зажглась? Поздравляем, вы сделали все верно!

Изоляционные работы

Если соединения выполнены верно, можно их изолировать. Самым обычным на сегодня способом является установка пластмассовых колпачков. Они выполнены из негорючего пластика, потому являются полностью неопасными, а пружина снутри накрепко держит скрученные провода. Выбор колпачков делают по цвету. К примеру, сероватые подходят для скрутки 2-ух жил сечением в 1,5 мм, синие – 3-х жил сечением в 1,5 мм, оранжевые – 2-ух жил сечением в 2,5 мм и т.д.

Принципиально: пластмассовые элементы необходимо не просто надевать на скрутки, а прикладывать маленькое усилие, дабы вмять концы проводов в железную часть колпачка. Это поможет достигнуть наилучшего контакта в местах соединений.

3. Схемы подключения различных выключателей

Сейчас вы понимаете, как установить обыденный одноклавишный выключатель. На практике бывает необходимость монтажа изделий и другого типа – двухклавишных для люстр с несколькими лампочками, проходных в длинноватые коридоры и т.д. Дабы иметь представление об особенностях их монтажа, предлагаем изучить схемы подключения.

Схемы подключения выключателей света

Возлагаем надежды, что наша статья будет для вас полезна. Видите ли, в установке выключателей нет ничего сложного. Соблюдая правила, вы просто справитесь с этой задачей. Выключатель будет исправно работать долгие и длительные годы, естественно, при условии что он высококачественный. Приобрести надежные электротехнические изделия вы сможете в нашем интернет-магазине. Мы хотим предложить продукцию ведущих русских и европейских производителей. Делайте свой выбор!
