Подключение пусковых конденсаторов к электродвигателю.
В одной из прошедших статей мы гласили о подборе рабочих конденсаторов для работы 3 ф.(380 Вольт) асинхронного электродвигателя от 1 ф. сети (220 Вольт). А конкретно о подборе рабочих конденсаторов по амперметру . Спасибо Для вас мои читатели за огромное количество отзывов и благодарностей, ведь если б не Вы уже издавна бы забросил это дело. В одном из писем присланных мне на почту были вопросы: « Почему не поведал о пусковых конденсаторах?», «Почему у меня не запускается мотор, ведь я всё сделал, как было написано». А ведь правда что не всегда хватает «рабочих» конденсаторов для запуска электродвигателя под нагрузкой, и появляется вопрос: «Что все-таки делать?». А вот что: «Нам необходимы пусковые конденсаторы». А ах так их подобрать верно мы на данный момент побеседуем.
И так что мы имеем: 3 фазный электродвигатель, к которому на базе прошлой статье мы подобрали ёмкость рабочего конденсатора 60 мкФ. Для пускового конденсатора мы берем емкость в 2 — 2,5 раза больше чем ёмкость рабочего конденсатора. Таким макаром, нам пригодится конденсатор ёмкостью 120 – 150 мкФ. При всем этом рабочее напряжение этих конденсаторов должно быть в 1,5 раза больше напряжения сети . На данный момент у многих появляется вопрос: « А почему не 300 мкФ либо даже 1000 мкФ, ведь кашу маслом не испортишь?». Но в не этом случае, всего должно быть в меру, при очень большей ёмкости пусковых конденсаторов нечего очень ужасного не случиться, но эффективность запуска электродвигателя будет ужаснее. Таким макаром не стоит растрачивать излишние средства на покупку очень большой ёмкости.
Но какие, же конденсаторы необходимы для запуска электродвигателя?

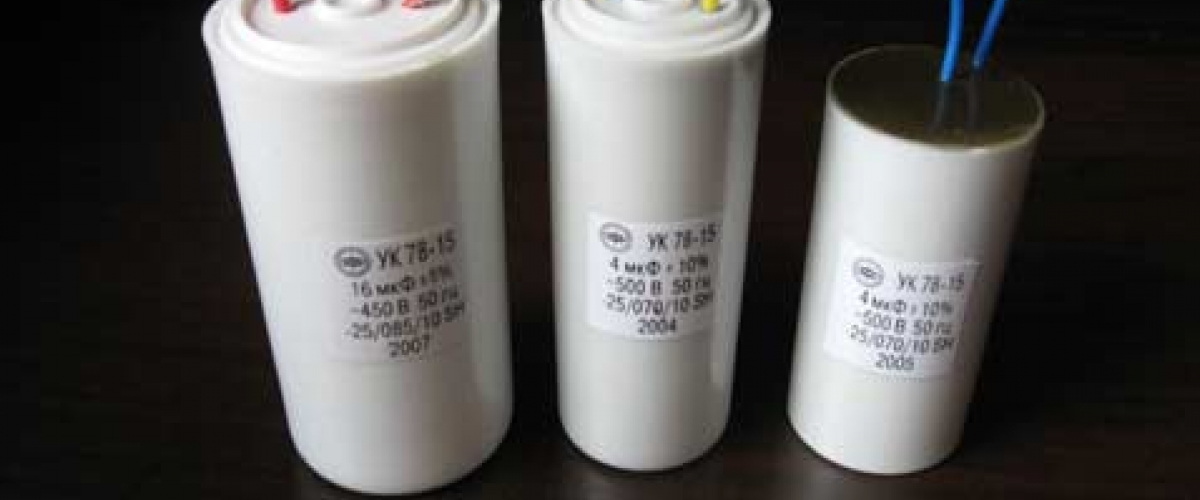

Если нам нужна маленькая ёмкость пускового конденсатора то полностью подойдёт конденсаторы такого же типа которые мы использовали для рабочих конденсаторов. Но если нам необходимо достаточно таки большая ёмкость? Для таковой цели не целенаправлено применять таковой тип конденсаторов через их дороговизну и размеры (при сборе большой батареи конденсаторов размеры её будут значительны). Для таких целей нам служат особые пусковые (стартовые) конденсаторы, которые на данный момент находятся в продаже, в большенном ассортименте. Такие конденсаторы встречаются различных форм и типов, но в их заглавиях находится маркировка (надпись): « Start », « Starting », « Motor Start » либо что-то в этом роде, они все служат для запуска электродвигателя. Но для наилучшей уверительности лучше спросить у торговца при покупке, он всегда даст подсказку.
А сейчас Вы скажете: «Как же конденсаторы от старенькых русских ч/б телевизоров, так именуемые «электролиты»?»
Да что я Для вас могу сказать по этому поводу. Я сам их не использую, и Для вас не рекомендую и даже отговариваю. Всё так как их внедрение в качестве пусковых конденсаторов не полностью неопасно. Так как они могут вздуваться либо и того ужаснее взрываться. К тому же таковой тип конденсаторов с течением времени сохнет и теряет свою номинальную ёмкость, и мы не можем точно знать, какую конкретно мы применяем на этот момент.
И так у нас есть электродвигатель, рабочий и пусковой конденсатор. Как нам всё это подключить?
Для этого нам пригодится кнопка ПНВС.
Кнопка ПНВС (пускатель нажимной с пусковым контактом) имеет три контакта: два последних – с фиксацией и один в центре – без фиксации. Он и служит для включения пускового конденсатора, а при прекращении нажатия на кнопку ворачивается в начальное положение (пусковой конденсатор «Сп» врубается только во время запуска мотора, а рабочий конденсатор «Ср» повсевременно находиться в работе), другие два последних контакта остаются включенными и отключаются при нажатии кнопки «Стоп». Кнопку «Запуск» необходимо удерживаться до того времени, пока скорость вала не достигнет наибольших оборотов, и только после её отпустить. Также не следует забывать, что конденсатор имеет свойство иметь заряд электрического тока, и Вы сможете попасть под поражения электрическим током. Что бы этого не случилось, по окончанию работы отключите электродвигатель от сети, и включите на одну две секунды кнопку «Запуск», дабы конденсаторы могли разрядиться. Или параллельно пусковому конденсатору поставьте резистор около 100 килоом, дабы конденсатор разряжался на него.

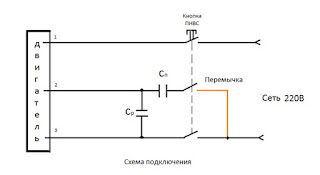

У нас с мотора выходят три провода. 1-ый и 3-ий мы подключаем к двум последним контактам кнопки. 2-ой же провод мы подключаем к одному из контактов пускового конденсатора «Сп», а 2-ой контакт этого конденсатора к средней клемме копки ПНВС. Ко второму и третьему проводу, как показано на схеме, подключаем рабочий конденсатор «Ср». С другой стороны кнопки два последних контакта подключаем к сети, а к среднему подключаем «перемычку» к контакту, к которому подключен рабочий конденсатор «Ср».
Конденсаторы для пуска электродвигателей
На сегодня электродвигатели являются основной составляющей любого производственного процесса. Пуск электродвигателя нужен в любом хозяйстве либо в быту. Обычно, он применяется для питания кондюков, вентиляторов, отопительных насосов и т.д.. Вот поэтому каждый человек, связанный с электроникой должен отлично знать схему подключения этого оборудования к сети 220в.
Устройство и назначение конденсаторов
Для всех электродвигателей необходимыми деталями являются не только лишь радиотехнические, электронные детали и транзисторы, но и конденсаторы. При всем этом любая схема пуска предугадывает определенное количество этих частей. В то же время, на сто процентов исключить их нельзя ни в какой схеме подключения.
Многофункциональные способности
Конденсаторы делают самые разные функции. Прежде всего, они являются емкостями в фильтрах стабилизаторов и выпрямителей. Не считая того, конденсаторы обеспечивают передачу сигнала между каскадами усилителя. На базе этих деталей создаются фильтры подключения на больших и низких частотах, также инсталлируются временные интервалы и выбирается колебательная частота для разных электродвигателей.
Конденсатор для асинхронных электродвигателей предназначается для пуска и длительной работы в системах переменного тока. В то же время, пусковой вариант может употребляться для относительно недлительного срока работы. Такое преимущество частей для асинхронных электродвигателей обеспечивается тем, что они делаются их полипропиленовой пленки.
Свойства
Главным параметром любого подобного устройства является его емкость. В этом случае пусковой конденсатор имеет емкость, которая находится в зависимости от площади поверхности активного подключения и вида диэлектрика между ними. При всем этом размер устройства будет находиться в точной зависимости от оксидного слоя диэлектрика. Этот оксидный слой, обычно, является довольно узким, так как для его формирования применяется несколько атомных слоев. Благодаря этому удается расположить больше активной поверхности для пуска на определенной площади. Для частичного восстановления оксидного слоя применяется электролит. Все это обеспечивается только при условии правильного подключения конденсатора к сети 220в с точной полярностью.

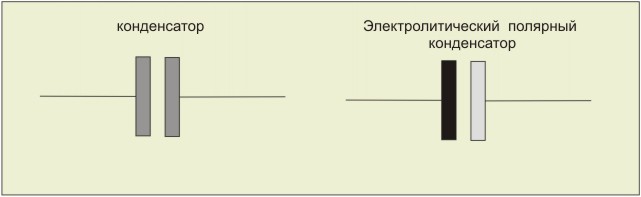

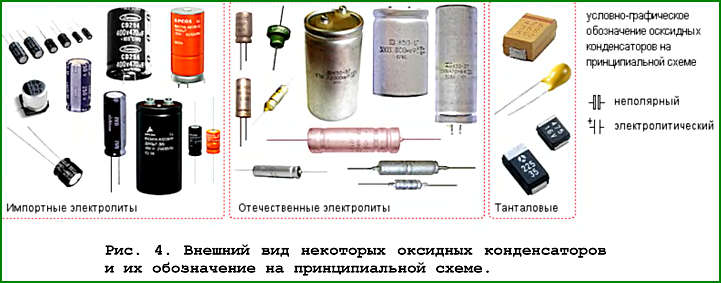

Разновидности конденсаторов
- Электролитические.
- Полярные.
- Неполярные.
Электролитические
Более действенными являются электролитические конденсаторы. Они владеют наибольшей удельной емкостью, другими словами лучшим соотношением емкости к объему. Обычно, емкость таких электролитных устройств может достигать 100 000 мкФ. При всем этом рабочее напряжение в системе пуска и подключения колеблется от 220в до 600в. Подобные устройства являются безупречным вариантом для электродвигателей с низкой частотой, где они применяются в фильтрах источников энергии. Вот поэтому такие устройства требуют подключения строго с учетом полярности. В качестве электродов тут выступает узкая оксидная железная пленка. Вот поэтому такие конденсаторы нередко именуют оксидными.
Полярные
Полярный пусковой конденсатор не может употребляться для подключения через сеть переменного тока 220в. Ведь если выполнить так, то может произойти разрушение структуры оксидного диэлектрического слоя. Это связано с конфигурацией полярности напряжения с частотой 50 Гц. В итоге разрушится оксидный слой, что уменьшит сопротивление и прирастит ток. Это приведет к перегреву конденсатора с выделением газа и недлинному замыканию с небольшим взрывом.
Неполярные
Что касается неполярных конденсаторов, то их цена может быть значительно выше, чем электролитических. Что касается их размеров, то они тоже отличаются. Это связано с тем, что электролитические элементы владеют большей емкостью при тех же размерах. Таковой тип аккумов обладает куда большей емкостью по сопоставлению с полярными конденсаторами, которые имеют масляную базу.
Как подобрать конденсатор к электродвигателю
Подбор конденсатора для трехфазного электродвигателя является сложный задачей. В особенности это касается его подключения через однофазовую сеть 220в. Для такового подключения должен непременно употребляться пусковой фазосдвигающий механизм. При всем этом схема предугадывает не только лишь пусковой конденсатор для пуска электродвигателя, но и рабочий элемент. При его выборе, прежде всего, следует обусловиться с емкостью рабочего конденсатора. Ее определяют по особым формулам, которые отличаются для схемы подключения звезда и треугольник.
После того, как вы избрали емкость рабочего элемента, выбирается пусковой элемент. Обычно, его емкость должна быть в пару раз большей. При всем этом емкость должна быть большей в тех критериях, когда электродвигателю предстоит преодолевать суровое сопротивление во время пуска. Другими словами этот показатель будет находиться в точной зависимости от рабочего напряжения на мотор. Для определения этого показателя следует применять специальную таблицу, в какой учитывается тот малый показатель емкости, который обязан иметь пусковой конденсатор. Спецы советуют поддерживать номинальное напряжение фазосдвигающих устройств, которое должно превосходить напряжение сети практически вдвое. К примеру, если собирается схема для подключения через сеть 220в, то номинальное напряжение для пуска должно превосходить 500в. Если планируется применять целый блок схожих устройств, то подключать их нужно параллельно.
Пуск электродвигателя с помощью конденсатора
При подсоединении конденсатора к электродвигателю следует применять определенные схемы, из которых самыми действенными являются подключения типа треугольник и звезда. В любом случае, на первом шаге нужно подключить элемент так, дабы в последующем не было риска взрыва. Дальше следует подобрать конденсаторы парами, дабы они имели одинаковую емкость. К примеру, емкость в этом случае может достигать 300 мкФ. Дабы обеспечить наивысшую безопасность пуска электродвигателя, нужно поместить конденсаторную батарею в специальную коробку. Это обезопасит систему от вероятных последствий малеханького взрыва, который может иметь место при перегреве.
Схема треугольник
Основная сложность для подключения трехфазного мотора через однофазовую сеть заключается в том, что необходимо верно распределить провода, выходящие в распределительную коробку. Если же в конструкции отсутствует коробка, то тогда эти провода просто необходимо вывести наружу по отношению к электромотору. Более обычная ситуация, когда в электродвигателе через систему 220в все обмотки уже имеют подключения по схеме треугольник. В таком случае для вас довольно легко подсоединить токоподводящий провод и пусковой конденсатор к клеммам мотора.
Схема звезда
Также обычный является ситуация, когда в электродвигателе обмотки были соединены звездой, но ее можно переподключить в треугольник. Для замены типа подключения следует просто поменять перемычки. Более сложной считается ситуация, когда в распределительную коробку выводится 6 проводов без некий конкретики. Дабы решить эту делему, придется отыскать подобающую документацию для пуска и подключения системы.
Для подключения по схеме звезда нужно:
- отыскать начало и конец обмоток;
- найти пару проводов, которые относятся к одной обмотке.
Подключение по схеме треугольник
Более успешной для бытовых электродвигателей является схема однофазового подключения трехфазных моторов треугольник. Этот метод позволяет достигнуть большей мощности на выходе. Мощность системы в этом случае может достигать 70% от исходной. При всем этом два контакта в распределительной коробке присоединяются сходу к двум однофазовым проводам сети 220в. Что касается третьего провода, то для его подключения применяют пусковой и рабочий элемент Ср. Его подсоединяют к одному из 2-ух контактов либо сетевым проводам.
Таким макаром, конденсаторы являются необходимыми элементами для пуска электродвигателей. Они обеспечивают нормальную работу электромоторов при подключении разными схемами. Более хорошими и действенными являются электролитные конденсаторы.
Не так давно добавленное
READ ARTICLE
Частотное регулирование однофазового асинхронного мотора
Частотное управление электроприводами интенсивно развивается и все почаще можно услышать о новеньком способе управления, либо усовершенствованном частотнике, либо о внедрении частотного электропривода в некий сфере, где ранее никто и поразмыслить не мог что это может быть. Но это факт!
Если мы пристально разглядим электродвигатели, к которым используют частотное регулирование – то это асинхронные либо синхронные трехфазные движки. Существует несколько разновидностей преобразователей частоты. Но ведь есть и однофазовые асинхронные машины, почему прогресс не касается их? Почему частотное управление не используют так интенсивно к однофазовым машинам? Давайте разглядим.
Содержание:
Механизм работы однофазовой асинхронной машины
При однофазовом питании асинхронника в нем заместо вращающегося магнитного поля появляется пульсирующее, которое можно разложить на два магнитных поля, которые будут крутиться в различные стороны с одинаковой частотой и амплитудой. При остановленном роторе электродвигателя данные поля создадут моменты одинаковой величины, но различного знака. В конечном итоге результирующий пусковой момент будет равен нулю, что не дозволит движку запустится. По своим свойствам однофазовый электродвигатель похож на трехфазный, который работает при сильном искажении симметрии напряжений:

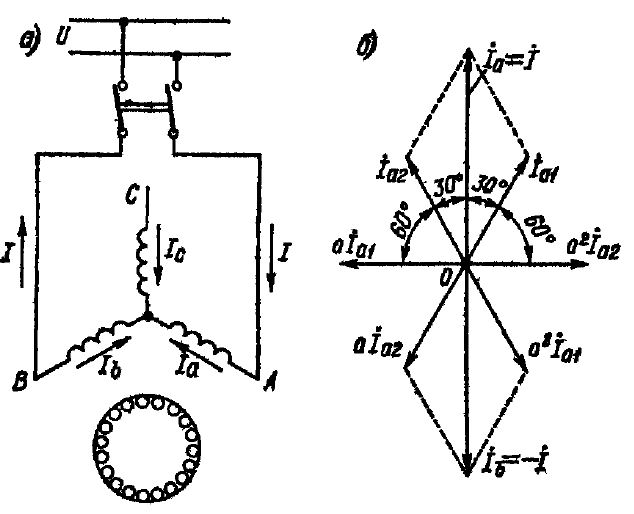

на рисунке а) показана схема асинхронной однофазовой машины, а на б) векторная диаграмма
Главные виды однофазовых электроприводов
Как упоминалось однофазовый мотор не может развивать пусковой момент, следствием чего становится невозможность его самостоятельного пуска. Для этого выдумали несколько методов компенсации магнитного поля обратного по знаку основному.
Движки с пусковой обмоткой
В данном методе запуска не считая основной обмотки Р, имеющей фазную зону 120 0 , на статор наматывают к тому же пусковую П, которая имеет фазную зону 60 0 . Также пусковая обмотка двигается относительно рабочей на 90 0 электрических. Для того, чтобы сделать фазовый сдвиг между токами обмоток Iр и Iп последовательно в пусковую обмотку подключают элемент, приводящий к сдвигу фаз ψ (фазосдвигающее сопротивление Zп):

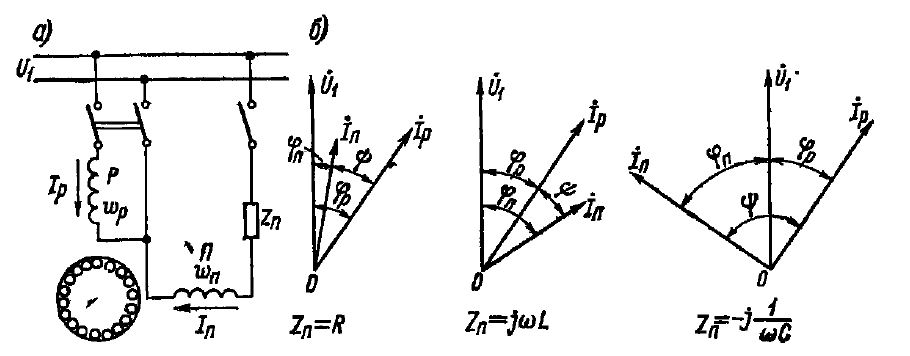

Где: а) схема подключения машины, б) векторные диаграммы при использовании разных сопротивлений.
Лучшими критериями для запуска будет включения конденсатора в пусковую обмотку. Но так как емкость конденсатора достаточно велика, соответственно и его цена и габариты тоже растут. Часто его используют для получения завышенного момента для запуска. Запуск при помощи индуктивности имеет наихудшие характеристики и в текущее время не применяется. Достаточно нередко могут использовать пуск при помощи активного сопротивления, при всем этом пусковую обмотку делают с завышенным активным сопротивлением. После пуска электродвигателя пусковая обмотка отключается. Ниже показаны схемы включений и их пусковые свойства:
Где: а,б) движки с пусковой обмоткой, в,г) конденсаторные
Конденсаторный мотор
Данный тип электродвигателя имеет две рабочие обмотки, в одну из которых подключают рабочую емкость Ср. Данные обмотки смещены относительно друг дружку на 90 0 электрических и имеют фазные зоны тоже 90 0 . При всем этом мощности обеих обмоток равны, но их токи и напряжения различны, также различны количества витков. Время от времени величины конденсатора рабочего не довольно для формирования подходящего пускового момента, потому параллельно ему могут вешать пусковой, как это показано на рисунке выше. Схема приведена ниже:

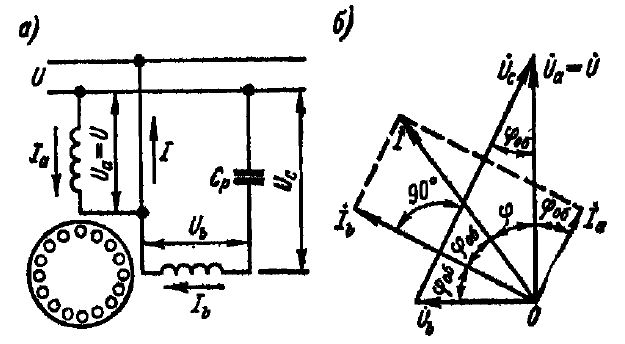

Где: а) схема конденсаторного электродвигателя, б) его векторная диаграмма
В данном типе однофазовых машин коэффициент мощности cosφ даже выше чем у трехфазных. Это разъясняется наличием конденсатора. КПД такового электродвигателя выше, чем однофазового электродвигателя с пусковой обмоткой.
Частотное регулирование однофазовых асинхронных электродвигателей

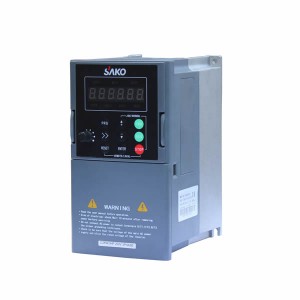

Итак, все почаще возникают предложения частотных преобразователей, которые могут управлять однофазовыми асинхронными машинами. В силу того что частотники созданы для работы с трехфазными машинами, то для регулирования оборотов однофазовой машинами нужен особенный вид частотного преобразователя. Это обосновано тем, что трехфазные и однофазовые машины имеют малость различный механизм работы. Давайте разглядим схему включения, которую предоставляет один из официальных производителей частотных преобразователей для однофазовых машин:
Это схема прямого подключения. Где: Ф-фаза питающего напряжения, N-нейтральный проводник, L1, L2 – обмотки мотора, Ср – рабочий конденсатор.
А вот схема подключения преобразователя:
Как мы можем созидать, конденсатор при включении данной схемы отключается. Обмотка L1 переключается к выходу преобразователя фазы А, а L2 к В. Общий провод подключается к выходу С. Тем мы практически получили двухфазную машину. Фазовый сдвиг сейчас будет реализовывать частотный преобразователь, а не конденсатор. На выходе преобразователя будет обыденное трехфазное напряжение.
Данный метод частотного регулирования тяжело именовать однофазовым, так как при питания мотора от сети впрямую нужно снова восстанавливать схему с конденсатором. Более того, этот метод регулирования частоты НЕ ПОДХОДИТ для машин с пусковой обмоткой, так как сопротивление рабочей и пусковой обмотки не равны, появится асимметрия.
Можем прийти к выводу, что данный вид частотного регулирования подходит не многим электродвигателям, а только конденсаторным. Более того, при таковой схеме подключения нужно провести переподключение обмоток снутри электродвигателя (в коробке выводов электродвигателя), что после переподключения не дозволит работать ему от сети впрямую. Потому если вы собираетесь питать электродвигатель от однофазовой сети через частотник, то, может быть стоит приобрести преобразователь, который питается от однофазовой сети, а мотор обыденный, трехфазный. Это лучше исходя из убеждений работы самой машины, также отсутствуют переделки снутри электрической машины. Если вы собираетесь таким макаром совершенствовать систему, то пристально изучите свойства электродвигателя, преобразователя, чтобы избежать пустой растраты средств либо выхода из строя частей системы.
