Схема подключения электрокотла в личном доме

Электрические котлы

До недавнешнего времени спрос на электрические котлы был не очень высочайшим. Они были очень дороги в эксплуатации, особюенно если ассоциировать с газовыми. Но, рвение получить автономное отопление в квартире высотного дома, так же как и необходимость диверсификации методов подогрева в личных коттеджах привели к росту популярности отопительных устройств, использующих электроэнергию. Сейчас электрокотлы обширно применяются не только лишь в качестве запасного либо аварийного источника тепла, но и как полностью самостоятельное устройство для настоящего обеспечения системы отопления. Разглядим в этой статье, как их необходимо верно подключать в систему отопления.

Разновидности электрокотлов, их плюсы и недочеты

Востребованность котлов отопления на электричестве отдала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу деяния.

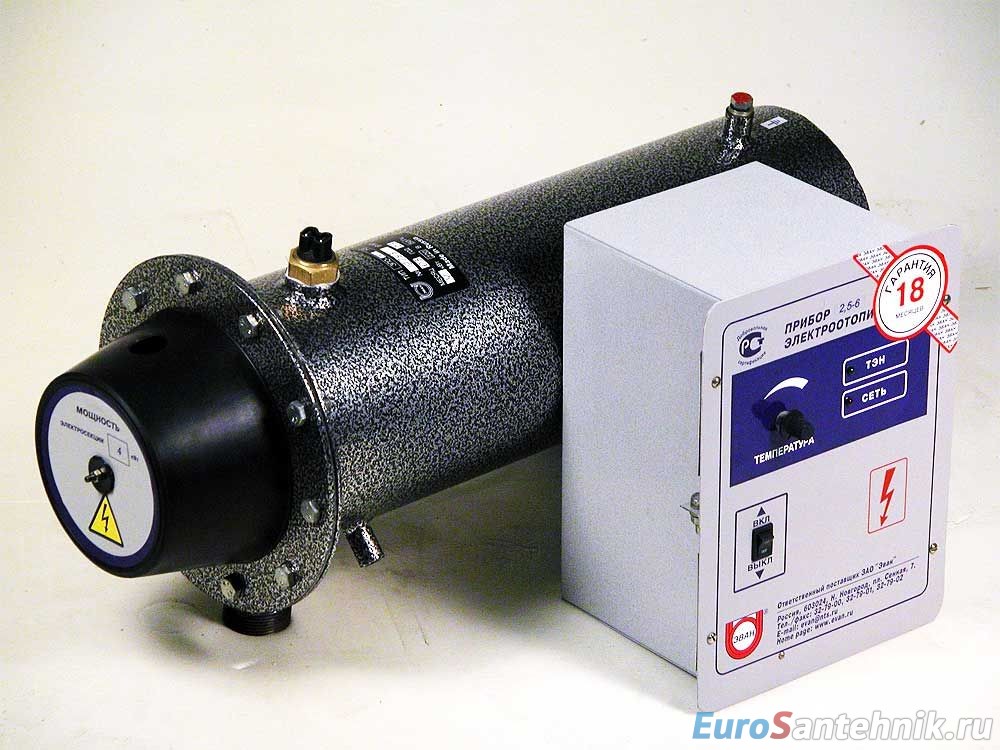

ТЭНовые

1-ая разновидность электрокотла. Нагрев теплоносителя осуществляется одним либо несколькими ТЭНами. ТЭН состоит из следующих частей:

• Наружняя оболочка: сталь, титан, сплавы на базе меди либо алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (глиняние гранулки либо кварцевый песок) – отделяет спираль от оболочки.

Устройство очень стремительно выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке с помощью циркуляционных насосов. Большая часть моделей мощностью до 12 кВт выполнены в стенном варианте от бытовой однофазовой электросети. Более массивные устройства имеют напольный установка и требуют трёхфазного электроснабжения.

Достоинства. Нагревательные элементы ТЭНа не имеют конкретного контакта с теплоносителем. Они разделены от него толстым слоем диэлектрика и крепкой наружной оболочкой. Это минимизирует возможность недлинного замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недочеты. По аналогии с кипятильником на ТЭНах в итоге работы появляется накипь, значительно снижающая эффективность нагрева. Дабы понизить интенсивность образования налета применяется дистиллированная вода либо особый антифриз.

Электродные

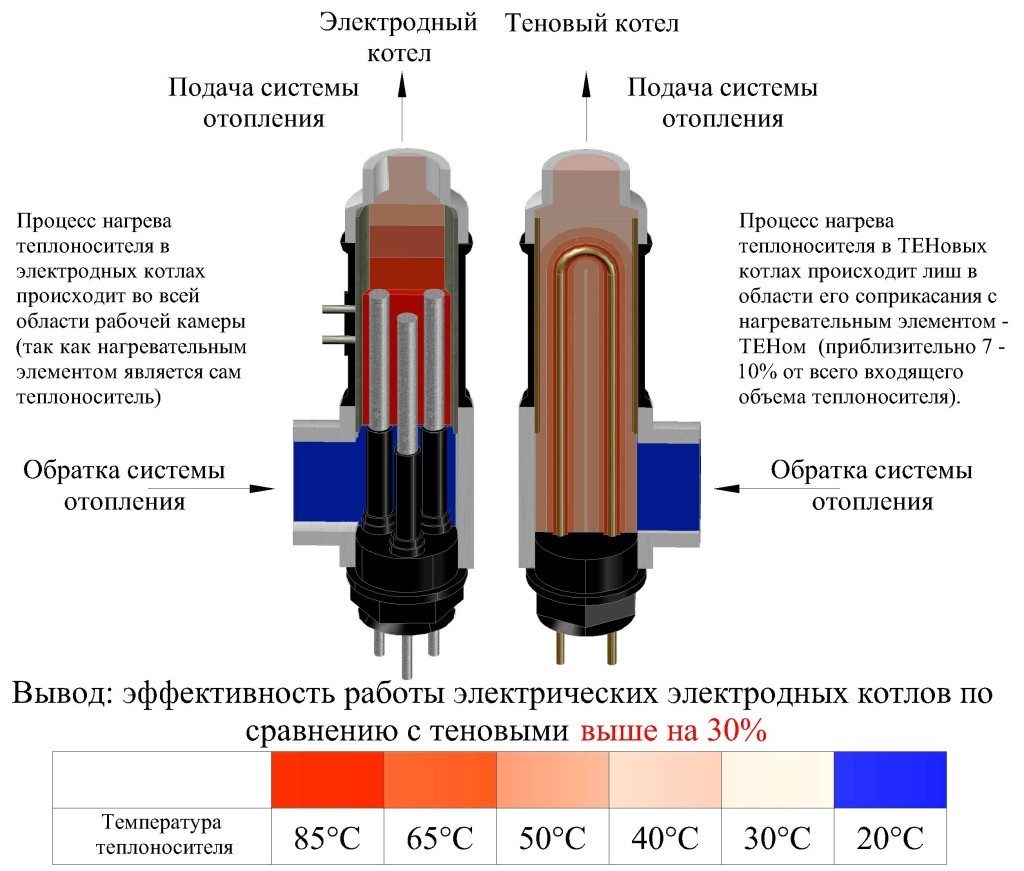

Принцип деяния электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя применяется электролит с высочайшим содержанием солевых примесей. Конкретно в связке с таким теплоносителем и необходимо делать подключения электрокотла к отоплению. Имея высочайшее сопротивление, теплоноситель стремительно греется под воздействием электрического тока. Для выхода котла на номинальную мощность нужно всего пару минут. Перемещение теплоносителя может осуществляться только принудительно, средством циркуляционного насоса.

Достоинства. Высочайшая степень автоматизации, используя наружные датчики, можно держать под контролем не только лишь температуру теплоносителя, но и воздуха в обогреваемом помещении. Высочайшая надежность, одно из главных преимуществ ионизационных котлов. Они имеют малое количество деталей, которые, фактически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они в состоянии удачно работать даже при 180В.

Недочеты. Высочайшая цена теплоносителя и необходимость его кропотливой подготовки, лучше, перед каждым отопительным сезоном.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и железного сердечника. Индукционная катушка имеет два слоя обмоток. 1-ая делает преобразование электроэнергии в магнитную, под воздействием которой вторичная обмотка нагревает металлической стержень. Тепло от сердечника передается теплоносителю.

Достоинства. Высочайшая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сопоставлению с электродными, не так требовательны к теплоносителю. Практически в качестве теплоносителя может выступать неважно какая водянистая среда от обыкновенной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, так как в ней нет частей, которые подвергаются механическому износу. Регламентированный срок службы может превосходить 25-30 лет.

Недочеты. Высочайшая цена. Значимый вес даже при малогабаритных размерах. Допускается только напольная установка.

Общие достоинства электрических котлов

Независимо от типа электрокотла он обеспечивает юзеру целый ряд преимуществ:

• Доступная цена оборудования;
• Простота монтажа;
• Нет необходимости в получении особых разрешений на установку;
• Нет необходимости в отдельном помещении, месте под горючее, обустройстве дымопроводов и вытяжной вентиляции;
• Не надо стандартное для котлов техобслуживание: очистка дымопроводов, футеровка топочной камеры и т.п.

Расчёт мощности

Перед подключением электрокотла, необходимо верно его подобрать. Для этого нужно высчитать мощность системы отопления. Требуемая мощность определенной модели электрокотла определяется по формуле: W = S×Wуд, где:

• W – разыскиваемая мощность (кВт);
• S – суммарная площадь комнат коттеджа (м 2 )
• Wуд — коэффициент удельной мощности (кВт/м 2 ). Средний показатель, который выбираются из СНиПов. Для европейской части местности РФ он составляет единицу, для южной части 0,8-0,9, для далекого востока 1,1-1,2, для регионов последнего севера до 1,6.

Как указывает практика, для большей части местности Рф справедливо следующее утверждение на 10 м 2 площади дома нужно обеспечить 1кВт мощности источника тепла. Округление осуществляется в огромную сторону. Показатель принято завышать на 10-15% от расчетной величины. Это делается для того, дабы котел не работал на предельных режимах.

Требования к установке

Невзирая на простоту монтажа, есть определенные требования к подключению электрокотла. Обычно, они касаются особенностей установки оборудования к системе электроснабжения:

• Стенка, на которую устанавливается электрокотел должна быть выполнена из негорючих материалов. Несущая способность должна выдерживать как вес самой установки, так и вспомогательного оборудования и подключений;
• Полосы электроснабжения мне должны перейти поблизости водяных либо отопительных трубопроводов. В последнем случае, провод должен быть защищен особым рукавом либо коробом;
• Спектр рабочих температур в помещениях установки должна составлять +5°С…+40°С при относительной влажности менее 85%;
• Запрещено производить установку помещениях, подвергающихся воздействию высочайшей влажности;
• Кабель электроснабжения подключается к собственному УЗО и дополнительно оборудуется фабричным выключателем, у которого расстояние между контактами в разомкнутом состоянии составляет 3мм и поболее.

Пошаговая аннотация установки электрокотла

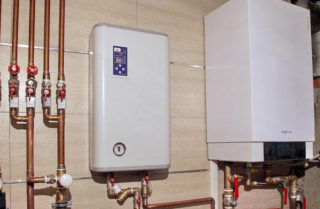

Обычно, электрокотлы применяются комплексно в купе с твердотопливными либо газовыми. В первом случае твердотопливный котел делает нагрев дома до данной температуры, а электрический ее поддержание на комфортабельном уровне. Во 2-м случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответственного сниженного тарифа, подогрев дома производит электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления осуществляется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Осуществляется разметка на стенке. Для этого электрокотёл со снятой фронтальной панелью за ранее устанавливается на место монтажа, выравнивается с помощью водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел подвесной устанавливается на высоте более 1,5 м от уровня пола для более комфортного обслуживания;
• Крепежные элементы выбираются зависимо от материала стенки. Обычно это пластмассовые дюбеля со железными винтообразными крюками в качестве анкеров. Но некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стенки. В данном случае допускается использование дюбеля бабочка;
• Установка заземления. Один из главных шагов монтажа электрокотла. Некоторые модели не будут врубаться без заземления, а у других зажигается сигнальный индикатор. Для обустройства заземления нужно вбить в землю несколько арматурных штырей и соединить их между собой железной пластинкой. Нулевой провод от электрокотла нужно подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл нужно подключить через свою линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить конкретно вблизи с котлом.
• Подключение котла к системе отопления осуществляется через входящий и исходящей патрубок. У некоторых моделей оба вывода размещены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Размещение ротора должно быть строго горизонтальным. Размещение на обратке предпочтительней, чем на подаче, так как высочайшая температура теплоносителя плохо оказывает влияние на рабочие элементы насоса и понижает его долговечность;
• Перед насосом устанавливается фильтр грубой чистки «грязевик». Устанавливается так же горизонтально отстойником (ответвление с фильтрующей сетью) вниз;

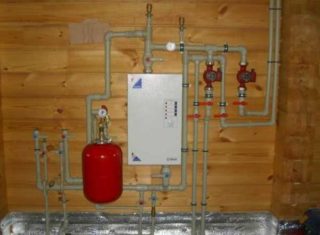

Подключение электрического котла к системе отопления в личном доме

Для современного юзера схема отопления личного дома с электрокотлом представляет энтузиазм с практической стороны, когда приходится без помощи других монтировать приобретенное оборудование. Еще до его приобретения будет нужно разобраться с разновидностями отопительных котлов, также с особенностями их монтажа и подключения. Также принципиально верно оценить плюсы и недочеты устанавливаемого в пригородном доме бойлерного оборудования.

Плюсы и недочеты

К преимуществам отопления в личных домах электрическими котлами относят:

• комфортность создаваемых подогревом критерий при минимуме издержек;
• высочайший КПД при сравнимо маленьких размерах;
• простота монтажа с учетом хорошо подобранного места;
• неприхотливость в уходе и безопасность эксплуатации бойлера;
• широкий выбор мощностей и экологичность.

Благодаря этим способностям юзеру нетрудно подобрать модель, нормально подходящую для отопления помещений хоть какой категории. К плюсам электрических котлов относят их сравнимо низкую цена. Безопасность эксплуатации проявляется в отсутствии открытого пламени, как это наблюдается у газовых котлов, а экологичность – в отсутствии товаров горения, загрязняющих окружающую среду.

Минусом электрокотлов считается огромное потребление энергии и необходимость заземления корпуса. Для решения первой препядствия вероятен вариант приобретения оборудования со интегрированным накопительным буфером. 2-ая снимается обустройством надежного заземляющего контура, расположенного на приусадебном участке одно- либо двуэтажного дома.

Выбор котла

Главные аспекты выбора агрегатов для личного употребления – их термическая мощность, свойства питающей сети и метод электрического нагрева. Согласно последнему признаку все электрические котлы имеют следующие выполнения:

• нагревательные устройства, снаряженные встроенными ТЭНами;
• электродные агрегаты;
• индукционные котлы.

1-ые по списку модели – самые распространенные, что разъясняется их дешевизной и простотой обслуживания. Неоспоримым достоинством таких котлов считается безопасность эксплуатации. В случае разгерметизации отопительной системы и вытекания из нее теплоносителя защитный механизм отключает ТЭН от сети, после этого нагрев воды прекращается до нового наполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. При прохождении через электролит переменного тока за счет беспорядочного сталкивания ионов электрическая энергия преобразуется конкретно в термическую. За счет прямого получения тепла КПД таких котлов очень высок. С другой стороны, в этих агрегатах нужен неизменный контроль состояния термический среды, что усложняет систему управления и увеличивает цена оборудования.

Механизм работы индукционных котлов основан на явлении электромагнитной индукции. При прохождении тока по обмотке, навитой на глиняной трубке, расположенный снутри ферромагнитный элемент греется под действием вихревого поля. От него тепло передается аква носителю

К преимуществам котлов индукционного типа относят их сравнимо маленькие габариты и долговечность. Подобно оборудованию, снаряженному ТЭНами, эти изделия в состоянии работать с теплоносителями любого типа (водой, тосолом, дистиллятом и т. п.).

Выбор места установки

Действующими эталонами не предусмотрены ограничения по определенному месту монтажа электрического котла. Оно выбирается из суждений неопасной эксплуатации, с учетом его предельных черт (наибольшей мощности) и должно удовлетворять следующим требованиям:

• возможность ограничить доступ жильцов дома к силовому оборудованию;
• наличие отдельной полосы с распределительной коробкой, позволяющими подключать массивное силовое оборудование;
• возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощнейший напольный агрегат изолированно – в гараже либо подсобном помещении. Малогабаритные стенные модели допускается располагать на кухне либо вблизи с вводным устройством. Повышенное внимание обращается на возможность подводки отопительной магистрали с разводкой по батареям. Не считая того, выбранное положение должно обеспечивать открытый доступ к агрегату на случай его ремонта либо обслуживания.

Дополнительное оборудование

Обвязка электрических котлов обустраивается из расчета применения в ней следующих неотклонимых частей:

• Циркуляционный насос, используемый для перемещения теплоносителя по отопительному контуру с целью передачи термический энергии батареям, способным обогреть окружающее место.
• Расширительный бачок, созданный для временного аккумулирования излишков теплоносителя при его перегреве.
• Манометр, по которому отслеживается давление в системе.
• Автоматическое устройство для стравливания воздуха (кран Маевского).
• Предохранительный клапан, срабатывающий исключительно в аварийных ситуациях – при закипании аква носителя, при остановке насоса либо переполнении бачка.

Порядок работы последнего элемента предугадывает сброс излишков теплоносителя в сточную канаву.

Согласно требованиям эталонов при монтаже электрического котла неотклонима установка группы безопасности, дублирующей функции некоторых устройств.

Схемы отопительной системы с электрокотлом

Зависимо от особенностей конструкции агрегата и его многофункциональных способностей схемы подключения электрокотла к системам отопления будут отличаться. Вероятны следующие варианты:

• При наличии насосного оборудования и расширительного бачка будет нужно более непростая схема электрокотла отопления.
• Ее облегченная разновидность нужна, если этих компонент нет.
• Совершенно другой вариант нужен при наличии в системе обвязки с буферной емкостью либо нужна соединение с бойлером косвенного нагрева.
• Особенный метод коммутации используется при использовании схемы подключения твердотопливного котла и электрокотла в одну систему.

Совершенно другой подход будет нужно при объединении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предугадать линию подключения к магистрали отопления и ГВС.

Подключение и пуск своими руками

Определенная схема подключения электрокотла к системе отопления выбирается с учетом следующих суждений:

• К силовой розетке допускается подключать отопительные агрегаты мощностью до 3,5 кВт.
• Для отопления дома электрокотлом мощностью до 7 кВт будет нужно подсоединить его питающий кабель конкретно к автомату, установленному в распределительном щитке.
• Эталоны котельного оборудования заявленной мощностью до 12 кВт, обычно, подключаются к однофазовой сети с напряжением 220 Вольт.
• Для агрегатов большей энергоемкости будет нужно проложить трехфазную питающую линию 380 Вольт.

Перед пуском в эксплуатацию неотклонима проверка подключения соответственных узлов электрокотла к схеме отопления.

Согласно требованиям ПУЭ агрегат подсоединяется к электросети через связку УЗО плюс защитный автомат, избираемый из расчета номинального потребляемого тока. Значение последнего указывается в паспорте монтируемого оборудования и учитывается в расчете на одну фазу. Сечение жил силового кабеля выбирается согласно особым таблицам и находится в зависимости от мощности подключаемого агрегата.

Пробный пуск

Перед пуском котла в эксплуатацию будет нужно:

1. Проверить надежность электрических контактов и плотность соединительных муфт, также отсутствие протечек в кранах и соединениях труб.
2. Наполнить систему отопления теплоносителем, воспользовавшись краном подпитки.
3. Стравить воздух из системы через кран Маевского либо схожий ему устройство.

При выполнении пуска обязателен контроль давления в системе по встроенному в нее манометру.

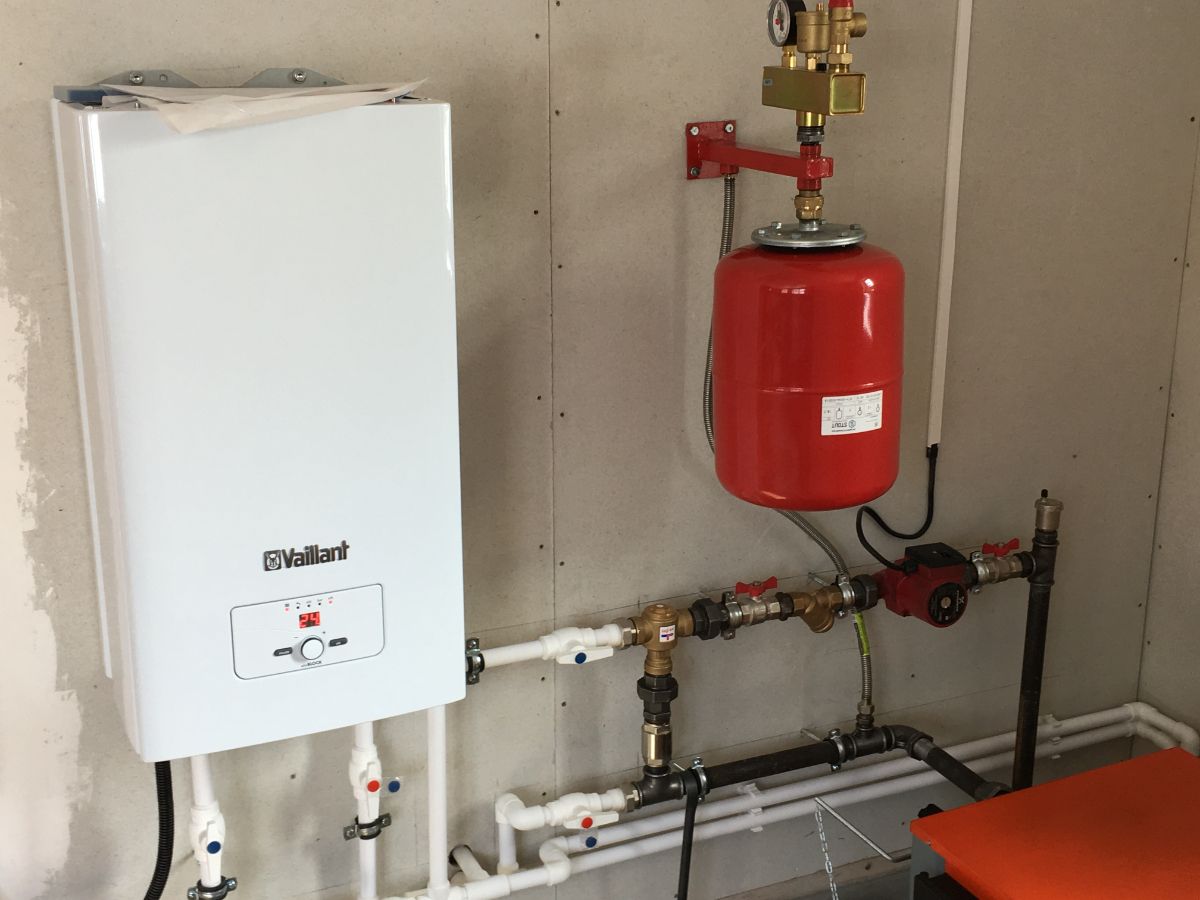

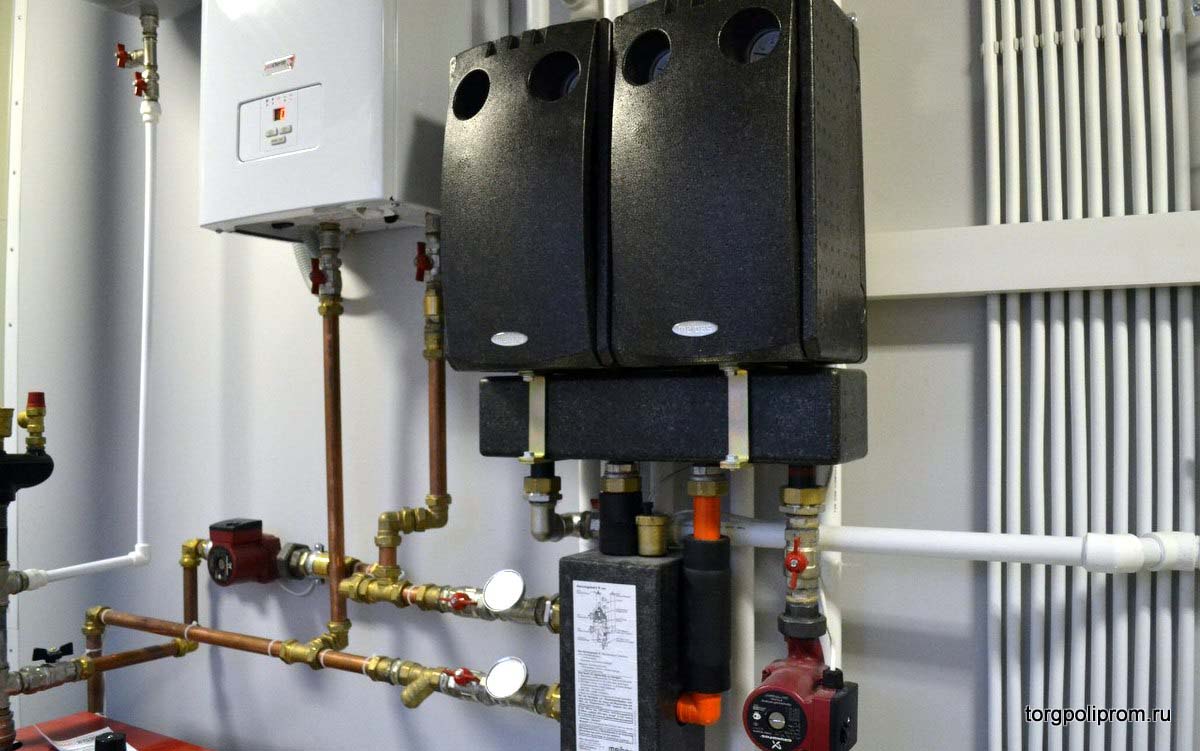

Обвязка электрокотла отопления

Для сотворения высококачественной, отлично работающей отопительной системы нужно строго придерживаться правил монтажа всех без исключения частей системы, произвести расчет мощности электрического котла отопления. А именно, одним из более важных шагов, которые обязательно должны быть выполнены в согласовании со всеми требованиями, является обвязка электрокотла отопления и его подключение.

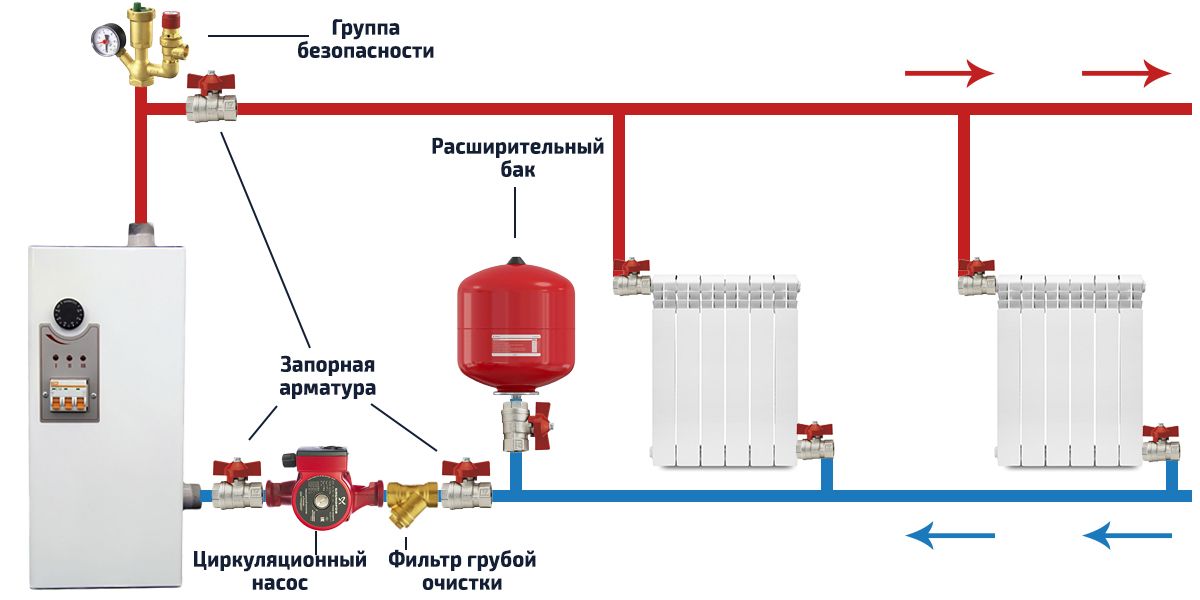

Схема обвязки электрического котла

Особенности подключения и обвязки котла

На 1-ый взор, устройство электрокотла отопления – достаточно легкий, нетрудоемкий процесс. Но по сути, как и в любом другом случае, установка системы и нужного для ее работы оборудования просит соблюдения огромного количества правил и условностей. Достоинство электрокотла в том, что его можно устанавливать в любом месте системы – и она будет работать просто отлично. Но это может быть только с учетом верно выполненной обвязки котла.

Электрокотел с равной эффективностью может употребляться как в системах с принудительной, так и с естественной циркуляцией теплоносителя. При всем этом котел рекомендуется располагать в нижней точке системы – это гарантирует более высочайший уровень прогрева радиаторов. Подающая труба размещается на малой высоте.

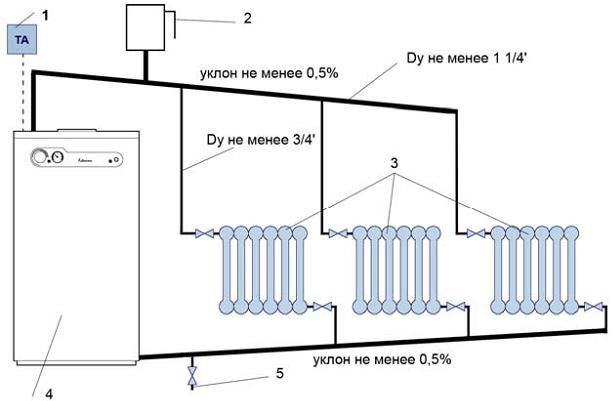

Система отопления с естественной циркуляцией теплоносителя

1. Регулятор температуры в помещении;
2. Расширительный бак открытого типа;
3. Радиаторы;
4. Нагревающий электрокотел;
5. Кран дополнительного впуска воды.

Неважно какая схема отопления с электрокотлом обязательно должна учесть наличие заземления котла. Устройство может быть подключен к электрощиту, но ни при каких обстоятельствах нельзя применять нулевую фазу. Это опасно, а, не считая того, самим оборудованием воспринимается как куцее замыкание.

Но верно присоединенного электрокотла для подогрева дома, конечно, недостаточно. Потому и принципиально позаботиться о правильном подборе всех девайсов, а главное – правильной обвязке системы.

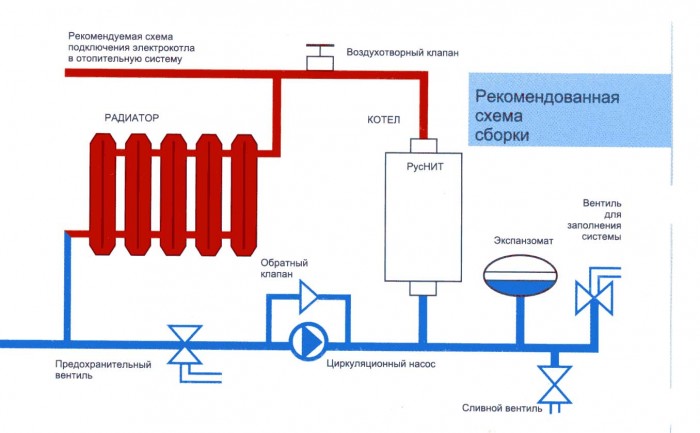

Принципная схема обвязки электрокотла

Что собой представляет обвязка электрического котла отопления? Фактически, это подключение нагревательного котла к самой системе с помощью вспомогательных частей. Другими словами, верно выполненная обвязка гарантирует малозначительную разницу температуры теплоносителя на выходе и на входе. Для того дабы добиться нужного показателя, принципиально верно расположить и подключить котел. Тогда теплоноситель с наибольшей эффективностью сумеет отдавать обретенное тепло элементам отопления (радиаторам).

Назначение обвязки

Главная задачка обвязки – сохранение котла от перегрева. Соответственно, верно выполненная схема обвязки электрокотла отопления способна существенно сберечь средства, снизив уровень теплоотдачи. Не считая того, верно выполненная обвязка позволяет не применять высококачественное и дорогостоящее оборудование, которое позволяет смотреть за работой системы. В нем просто исчезает необходимость.

Советуем к чтению:

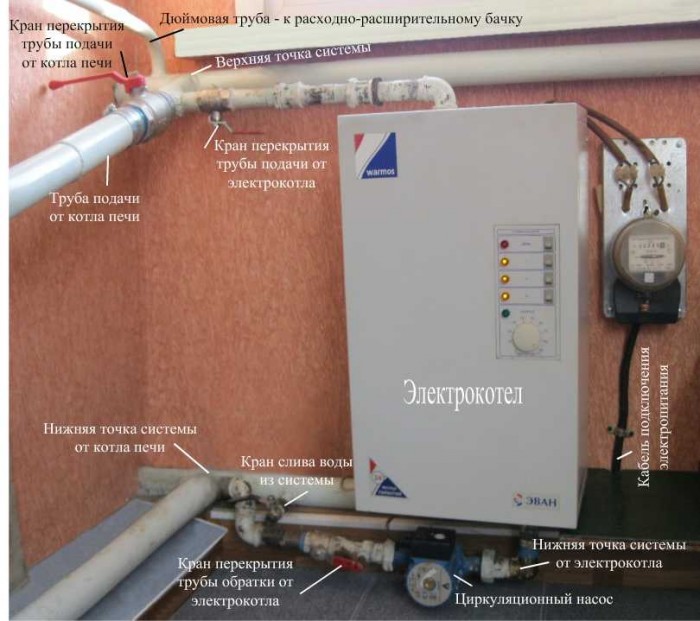

Врезка электрокотла в действующую систему отопления

В случае если отопительный электрокотел не обустроен автоматическим блоком контроля, верно выполненная обвязка очень принципиальна. Ведь она позволяет достигнуть от работы даже не самого массивного котла наибольшей эффективности.

Схема обвязки

Как уже было сказано, корректность выполнения обвязки имеет главное значение. При всем этом в особенности принципиально учитывать не только лишь, как высчитать электрокотел для отопления, но и ее основное предназначение – контроль уровня перепада температуры теплоносителя на входе и выходе котла. Вначале теплоноситель, достигнувший определенной температуры, проходит через малый контур. И только после чего жгучая вода распределяется по системе, нагревая радиаторы, и, тем, повышая температуру воздуха в помещении. Из этого можно выполнить обычный вывод – для того дабы сделать в системе нужную для ее высококачественной работы температуру, нужно сделать несколько отопительных контуров.

Для сотворения обвязки необходимы:

• циркуляционный насос;
• распределительный клапан;
• кран балансировки;
• манометр;
• проходной фильтр;
• радиаторы;
• трубы различных поперечников;

Не считая того, для вас могут пригодиться гаечные ключи и сварочный аппарат. Конечно, система отопления с электрическим котлом не сумеет работать без тройников, переходников, клапанов (предохранительный, оборотный, воздушный), крепежных частей (муфты, болты, гайки).

Есть 4 разных принципа воплощения обвязки электрокотла:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• традиционная разводка;
• на первично-вторичных кольцах.

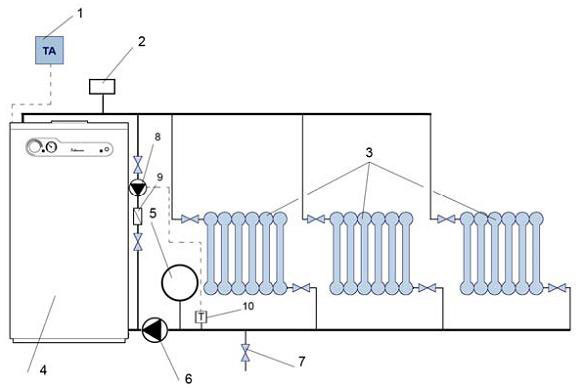

Схема с принудительной циркуляцией теплоносителя

Схема с принудительной циркуляцией теплоносителя. 1 – регулятор уровня температуры в помещении; 2 – блок безопасности (предохранительный капан, манометр); 3 – радиаторы; 4 – нагревательный котел; 5 – расширительный бак закрытого типа; 6 – насос; 7 — кран восполнения количества воды в системе; 8 – антиконденсатный насос; 9 – оборотный клапан; 10 – датчик малой температуры.

Советуем к чтению:

В случае если система отопления с электрокотлом базирована на работе стенного отопительного котла, все элементы, которые она включает, также входят в обвязку.

При всем этом она может включать в себя, кроме отопления, также горячее водоснабжение и систему «теплый пол». Необходимо подчеркнуть, что подключение системы по аннотации не составит заморочек, если в точности делать все указания. Но это относится только к одноконтурным системам. При монтаже двухконтурных все намного труднее. В таком случае можно делать как прямую обвязку, так и смесительную. Основное различие данных типов обвязки состоит в принципе контроля уровня температуры.

Аварийная обвязка

Вроде бы ни была реализована обвязка двухконтурной схемы, в ней обязательно должны находиться методы контроля и управления системой на случай неожиданных аварийных ситуаций. В большинстве случаев это – неожиданное отключение электричества.

В некоторых случаях делему временного отсутствия электропитания может решить внедрение дополнительных аккумов и источников бесперебойного питания.

Но в случае если батареи применяются довольно изредка – их временами следует инспектировать, и в случае необходимости – заряжать.

Если механизм работы электрического котла отопления подразумевает, что в системе задействована только водопроводная вода (что бывает изредка), то принципиально учесть, что часто при выключении электричества водоснабжение также прекращается. И вспомогательные батареи не посодействуют вернуть количество теплоносителя.

Время от времени на случай аварийных ситуаций создается вспомогательный контур с естественной циркуляцией теплоносителя. Обычно, он существенно наименьшего размера и обхватывает только часть помещений.
