Схема подключения электродвигателя звезда треугольник

Сейчас желаю для вас представить свою версию электрической схемы по запуску электродвигателя «Звезда-Треугольник».

В вебе много электрических схем по подключению электродвигателя «Звезда-Треугольник», но они все какие-то не доработанные на мой взор. В какой-то из них нет сигнальной арматуры, в другой нет клемм, в третьей вообщем нет никаких условных обозначений.

Предпосылкой, выполнить более адекватную и читабельную электрическую схему подключения электродвигателя «Звезда-Треугольник», стал вот этот пример из каталога DEKraft:

Как бы все изготовлено верно и схема рабочая, но читать ее очень неловко. Для чего было делать силовую схему горизонтально, а схему управления, справа на лево?

Потому, я и решил добавить свою версию электрической схемы «Звезда-Треугольник» для пуска электродвигателя, и как мне кажется, она более полная и подробная.

Механизм работы запуска электродвигателя «Звезда-Треугольник» достаточно прост и я думаю вы без особенного труда, разберетесь как это все работает.

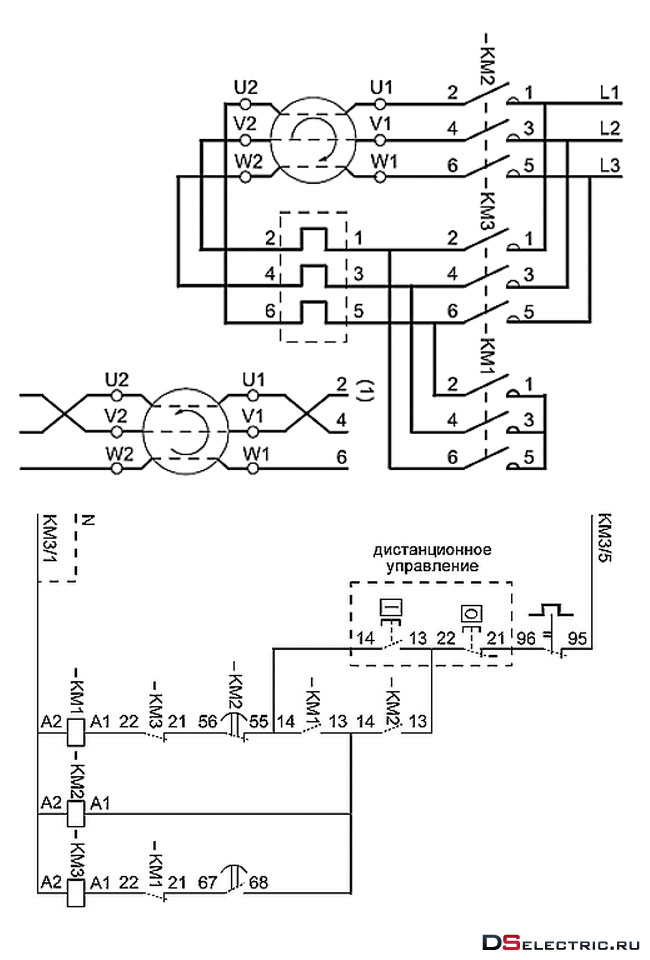

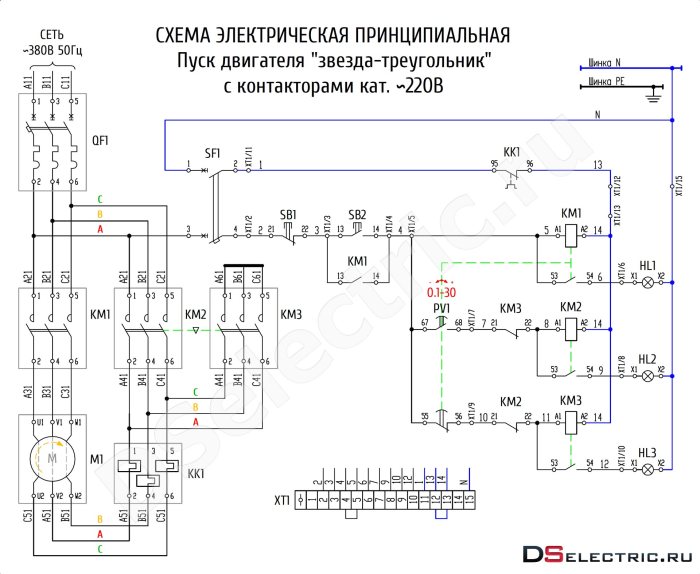

Схема запуска электродвигателя «Звезда-Треугольник» с приставкой выдержки времени и контакторами (кат. ~220В)

Схема запуска электродвигателя «Звезда-Треугольник» с приставкой выдержки времени и контакторами (кат. ~380В)

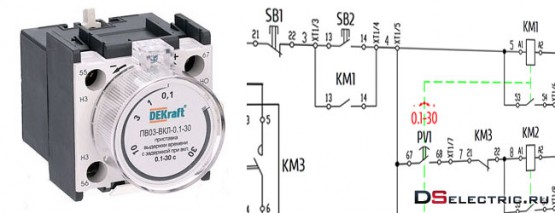

В качестве выдержки времени для переключения контакторов KM2 и KM3применяется всего только одна пневматическая приставка выдержки времени PV1, которая устанавливается на контактор KM1.

Связь между приставкой PV1 и контактором KM1 я выделил зеленоватой пунктирной линией.

Механизм работы электрической схемы «Звезда-Треугольник» с приставкой выдержки времени

При нажатии на кнопку SB2 врубается контактор KM1 и контактор KM3. Таким макаром, осуществляется запуск мотора по схеме «Звезда».

По истечении времени (время устанавливается на пневматическом реле PV1от 0,1 до 30 секунд для предстоящего переключения электродвигателя из«Звезды» в «Треугольник») срабатывает пневматическое реле PV1,установленное на контакторе KM1.

Реле PV1 отключает контактор KM3 (в это время происходит отключение электродвигателя по схеме «Звезда».) и включает контактор KM2, тем, происходит пуск электродвигателя по схеме «Треугольник».

Дабы приостановить электродвигатель, для вас необходимо разомкнуть цепь управления контакторами и осуществляется это, методом нажатия на кнопку SB1. КнопкуSB1, я рекомендую всегда устанавливать самой первой!

Принципиально учитывать! что между контакторами KM2 и KM3 в неотклонимом порядке, рекомендуется устанавливать механическую блокировку.

Механическая блокировка для контакторов устанавливается для того, дабы исключить одновременное включение контакторов в случае какой или неисправности, тем, блокировка предупредит куцее замыкание и выход из строя электрической схемы, к примеру (Залипания контактов).

Если же выбирать контактор для схемы «звезда-треугольник», то я бы тормознул на серии TeSys E от компании Schneider Electric, т.к. по моему воззрению, это самое наилучшее решение «цена-качество». Я кстати делал маленький обзор про контактор LC1E160M5, сможете почитать.

В итоге, охото отметить, что это только единичный пример подключения электродвигателя мотора «Звезда-Треугольник» с применением пневматической приставки, т.к. есть и другие реле.

Взять хотя бы Реле времени RT-SD, реле специально создано для подключения движков «Звезда-Треугольник» и имеет белоснежнее узкую настройку по переключению электродвигателя со звезды в треугольник.

Пример работы Реле времени RT-SD

В предстоящем, я планирую начертить еще одну схему, с применением Реле времени RT-SD для электродвигателей «Звезда-Треугольник», но все будет зависеть только от вас, как такая схема будет для вас увлекательна.

Ну а пока, до новых встреч и не запамятовывайте комментировать и подписываться на новые статьи в моем блоге!

Методы подключения асинхронного электродвигателя

С момента изобретения асинхронного мотора появились разные варианты его выполнения. Но методы подключения остались прежними. Более популярны две схемы: звезда и треугольник. Разглядим достоинства и недочеты каждой из них. Выясним, какой способ подключения оптимален.

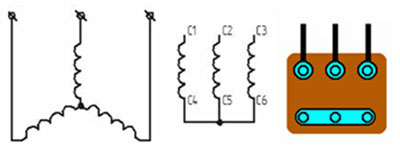

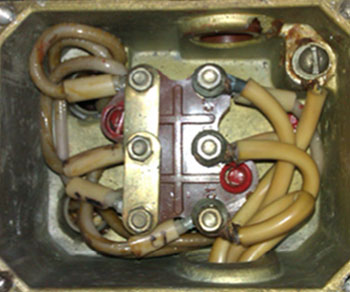

Подключение звездой

При соединении обмоток статора асинхронного мотора по схеме «звезда их концы объединяют в одной точке. При питании от трехфазной электролинии вольтаж подается на их начала.

Метод подходит для подключения трехфазных движков к трехфазной полосы по большему напряжению. К примеру:

• Мотор 380 к сети 380 Вольт;
• Мотор 220В к сети под напряжением 220 единиц;
• Мотор 127 220В к сети 220 Вольт;
• Мотор 220 380 к сети 380 Вольт.

Преимущество способа заключается в плавном запуске мотора и его мягенькой работе. Это благоприятно сказывается на его эксплуатационном сроке. Но в этом кроется недочет: схема «звезда» несет утраты по мощности в 1.5 раза по сопоставлению с подключением методом «треугольник».

Остается вопрос: можно ли, и если да, то, как подключить асинхронный мотор на 220 либо 127 Вольт (низшие значения вольтажа из 2-ух номинальных) звездой? Да, можно. Но это будет нерентабельно из-за высочайшей утраты мощности, которая прямо пропорциональна подающемуся напряжению и находится в зависимости от метода включения. Потому утраты мощности по специфике соединения будут сочетаться с потерями по вольтажу (заместо 380 Вольт будет 220В).

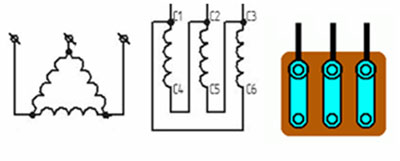

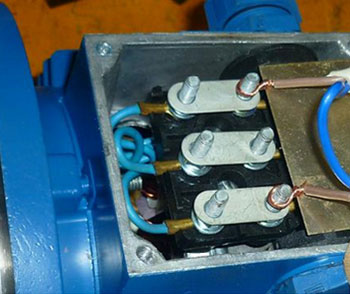

Подключение треугольником

Схема «треугольник» отличается от предшествующей тем, что обмотки соединяются последовательно. Тогда конец первой обмотки соединяется с началом 2-ой, конец которой – с началом третьей, вывод которой – с началом первой.

Преимущество метода состоит в том, что он обеспечивает достижение наибольшей мощности. Но при запуске мотора образуются высочайшие пусковые токи, которые могут привести к уничтожению изоляции. Потому не рекомендуется подавать высочайшее напряжение.

Треугольное соединение применяется для подключения однофазового мотора к однофазовой сети 127 либо 220 Вольт. Она же применяется для трехфазных электродвигателей с 2-мя номинальными напряжениями при включении в однофазовую сеть (лишь на наименьшее значение):

• Мотор 220 380 к сети с напряжением 220 Вольт;
• Мотор 127 220В к сети с вольтажом 127 единиц.

Внимание! Есть трехфазные электросети: 600, 380, 220 и 127 Вольт. Но к бытовым из них относят только с напряжением в 380. А 220 в быту относится к однофазовым линиям. Потому наибольшее распространение получили моторы 220/380В, которые можно подключить как в городке, так и в личном доме.

В техническом плане для высокого значения номинального напряжения схема «треугольник» тоже подходит. Но ввиду больших пусковых токов это нецелесообразно и очень небезопасно: изоляция сгорит от тепла, выделяемого обмоткой.

Подключение способом «звезда-треугольник»

Для длительной эксплуатации электродвигателя важен мягенький пуск, а для высочайшей производительности – большая мощность. Для того дабы соединять достоинства обрисованных выше методов соединения обмоток, была разработана новенькая схема: треугольник-звезда. Она подходит для высокомощных моторов от 5 кВт.

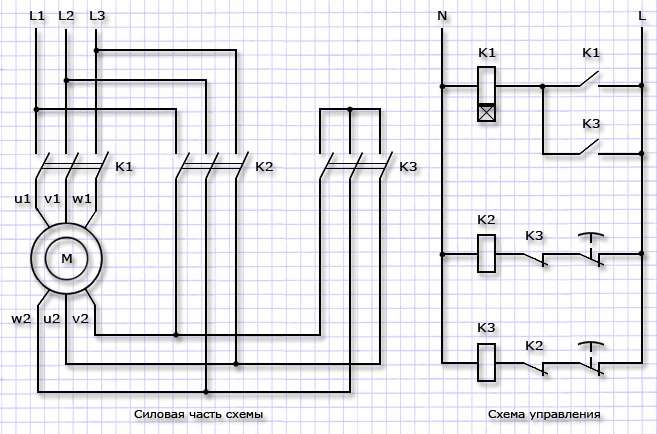

Для подключения электродвигателя таким методом пригодится реле времени. На техническом уровне управление смотрится следующим образом:

1. Через реле времени К1 и контакт К2 на участке электроцепи контактора, обозначаемого К3, подается оперативное напряжение;
2. Контактор К3 замыкается, но размыкается контакт К3 на части электроцепи контактора, условно обозначаемого К2 для блокировки неверного включения. Сразу в электроцепи контактора К1, совмещенного с клеммами временного реле, врубается контакт К3;
3. При подключении контактора К1 замыкается контакт К1, расположенный на участке электроцепи с его катушкой. Здесь же срабатывает реле времени, которое разъединяет контакт К1 на участке цепи с катушкой контактора К3, но соединяет его с катушкой контактора, обозначаемого на схеме К2;
4. Контактор К3 выключается, а контакт К3, расположенный на части цепи, где находится катушка второго контактора К2, замыкается;
5. Врубается контактор К2, но контакт К2 на участке третьего контактора К3 размыкается в целях блокировки неверного включения.

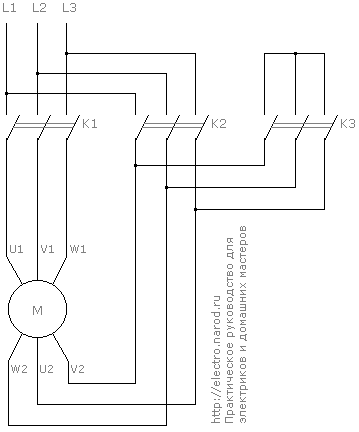

Описание принципа питания:

1. После включения третьего контактора замыкается 3-ий контакт. При всем этом на блоке расключения начал обмоток (БРНО) замыкаются концы обмоток по схеме «звезда»: U2, V2 и W2;
2. После включения первого контактора замыкается 1-ый контакт. При всем этом питание подается на концы обмоток: U1, V1 и W1;
3. После срабатывания временного реле происходит переключение на соединение треугольником;
4. Контактор 3-ий отключается, но врубается 2-ой с замыканием второго контакта;
5. Питание сейчас подается на концы обмоток, расположенных на БРНО (U2, V2 и W2).

Обрисовать можно ординарными словами: включение в работу электродвигателя поначалу происходит средством соединения обмоточных выводов в звезду. Этим обеспечивается мягенький и плавный пуск без перегревания. Когда мотор наберет обороты, автоматические происходит переключение на треугольное соединение. Момент переведения сопровождается малозначительным понижением скорости вращения. Но она стремительно восстанавливается.

Подключение многоскоростных моторов

Если работа асинхронного электродвигателя может иметь несколько режимов, отличающихся по скорости вращения ротора, то молвят, что он многоскоростной. Различают двухскоростной, трехскоростной и четырехскоростной вариант выполнения. Схемы их подключения сложные, но основываются на уже рассмотренных нами методах соединения: «звезда» и «треугольник».

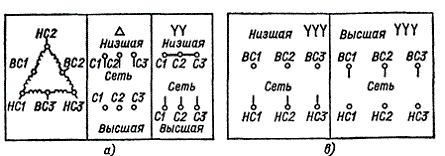

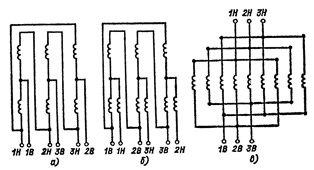

Двухскоростной мотор может подключаться 3-мя методами:

1. Треугольник/двойная звезда (на рисунках обозначен буковкой «а»). Подходит для подключения электродвигателя, низшая частота вращения которого в два раза меньше высшей частоты (отношение 1 к 2). Схема «треугольник» активна при низких оборотах, а «двойная звезда» — при больших;
2. Треугольник/сдвоенная звезда с добавочной обмоткой (на рисунках буковка «б»). Схема хороша для движков со следующими отношениями частот: 2 к 3 и 3 к 4;
3. Тройная звезда/тройная звезда без дополнительной обмотки (на рисунке буковка «в»). Схема подходит в тех же случаях, что и треугольник/двойная звезда с внедрением дополнительной обмотки.

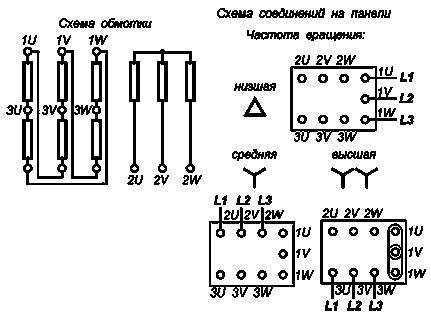

Подключение трехскоростного асинхронного мотора отличается только тем, что у такового мотора не одна, а две обмотки, которые не зависят друг от друга. 1-ая подключается так же, как двухскоростной мотор с одной обмоткой по схеме «а». 2-ая соединяется звездой. Всего выводов – 9.

У четырехскоростного мотора тоже две независящие друг от друга обмотки. Но в отличие от трехскоростного мотора подключение каждой обмотки делается по схеме треугольник/сдвоенная звезда.

Нахождение начал и концов обмоток

Для асинхронных электродвигателей, работающих на одной скорости, типично наличие 6 контактов для 3-х обмоток (по одному контакту на начало и конец для каждой из них). Если на моторе обозначено их назначение, то можно сходу приступать к подсоединению. Но время от времени следы меток стираются, либо их нет совершенно. Тогда перед подключением нужно найти пары выводов, также места, где намотка начинается, а где завершается.

Поиск парных клемм

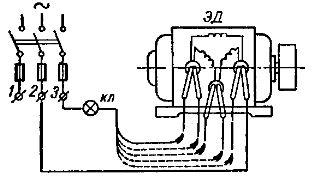

Поначалу необходимо найти выводы, принадлежащие только одной обмотке. Всего получится три пары. Для этого используйте лампу и соединительные провода:

1. Ко второму зажиму в сети подсоедините один из выводов. Свободных остается 5;
2. Включите лампу в сеть через 3-ий зажим;
3. 2-ой конец провода соедините с одной из клемм статора;
4. Если свечения нет, то разъедините их и подключите к другому выводу;
5. Меняйте соединение лампы со свободными контактами до того времени, пока не будет увидено накала в лампочке. Как появился свет, присоединенные к сети контакты статора пометьте. Это пара одной из намоток;
6. Точно так же обусловьте две оставшиеся пары;
7. Пометьте каждую пару так, дабы в последующем не приходилось вновь их находить.

Внимание! Во время работы смотрите, дабы обнаженные выводы намоток не касались друг дружку. По другому пары могут быть определены неверно.

Пометка начал обмоток и их концов

Есть два способа:

• Трансформационный;
• Подбор фаз.

Внимание! Ради сокращенности: Н – начало, К – конец.

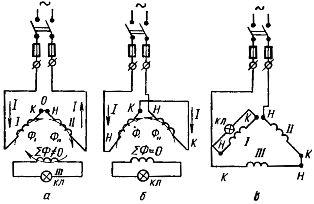

Описание способа трансформации:

1. В одну пару включите лампу, а две оставшиеся соедините между собой последовательно, после этого подайте напряжение;
2. Если свечения нет (набросок б), то намотки были соединены К-Н-Н-К либо Н-К-К-Н. Тогда необходимо одну из намоток перевернуть, поменяв местами зажимы;
3. Если появилось свечение (набросок а), то на месте соединения 2-ух пар можно смело пометить один из выводов концом, а другой – началом;
4. Дабы найти Н и К для обмотки, в которую включена лампа, необходимо переставить ее на одну из намоток с уже определенными концами (набросок в).

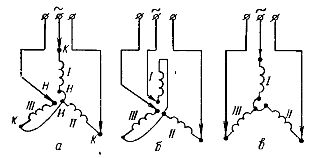

Описание метода поиска Н и К подбором фаз:

1. Наобум попытайтесь соединить мотор звездой;
2. Включите в сеть и смотрите за его работой. Если он гудит, то контакты одной из намоток поменяйте местами;
3. Если мотор все равно гудит при работе, то возвратите контакты на место, но соедините с центром звезды обратный вывод другой намотки;
4. Если гудение пропало, то все выводы в центре – концы, а их обратные стороны – начала. Если еще гудит, то поменяйте местами соединения третьей намотки.

Внимание! Способ подбора фаз подходит только для маломощных моторов до 5 кВт.

Однофазовый мотор можно подключить только к однофазовой полосы. Трехфазный мотор подходит как для однофазовой, так и для трехфазной полосы. При этом для однофазового подключения в сеть 127 либо 220 Вольт прибыльна схема «треугольник», а для линий 220 и 380 Вольт с 3-мя фазами – «звезда». Зависимо от технических черт мотора подключение может производиться методом композиций этих способов.
