Схема подключения электрических теплых полов

Теплый пол в помещении может иметь в собственной базе различные нагревательные элементы. Он бывает водяной либо электрический. Но всегда при монтаже принципиальной частью считается его подсоединение к управляющей системе. До того как выяснить, как подключается теплый пол, следует узнать все особенности системы.

Назначение и виды терморегулятора

терморегулятор для теплого пола

Обогревательный пол управляется при помощи терморегулятора. Существует 2 разновидности данного устройства:

• Электронный тип. Он работает на базе программирующего компонента. Таковой терморегулятор разделяется на устройство с клавишами либо детектором. Конструкция работает через него средством инициации в обозначенный период и по определенным показателям температуры.
• Машинальный тип. Нужная температура для поддержания комфорта определяется с помощью реостата механического вида.

Перед тем, как подключить термодатчик теплого пола, прежде всего, осуществляется установка термостата от напольной поверхности на вышине примерно 150 см. Данная зона непременно защищается от попадания палящих лучей солнца и воздействий иных дополнительных термических источников. Подсоединяется терморегулятор стационарным методом, запитываясь через розетки или от электрического щита.

Обычно, на корпусе устройства производитель обозначает схему подсоединения. Это помогает в вопросе, как верно подключить теплый пол. Независимо от разновидности терморегулятора, они управляют следующими видами нагревательных частей:

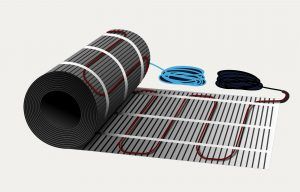

• Термический мат. В нем применяется кабель завышенного сопротивления, который прикреплен на пленке с определенным шагом.
• Нагревающий кабель. Данный проводник, имеет достаточно огромное сопротивление. Его вначале помещают в доброкачественную теплоизоляцию. В процессе прохождения по нему тока он прогревается.
• Инфракрасная пленка. Ее толщина составляет не больше 5 мм. В ней устанавливают плоскую полупроводниковую обогревательную полосу.

Когда теплые полы монтируют в нескольких помещениях, то рекомендуется применять терморегуляторы на всех отопительных контурах. Это дозволит защитить электрическую сеть от перегрузки и даст возможность использовать различный эксплуатационный режим для разных помещений, включать системы в независящем режиме.

схема подсоединения термодатчика теплого пола

Как соединить провод теплого пола? После того как установлен термостат к распределительной коробке подводят фазу, подсоединяют заземление и ноль. В стене делают канавку, в нее помещаются трубки из пластика. В одну канавку укладывают проводок от датчика, а в следующей располагают силовые провода нагревающего кабеля. Датчик должен размещаться под финальным напольным покрытием. Очень принципиально знать, как верно подключить теплый пол к терморегулятору. Потом начинается установка и подсоединение пола.

Подсоединение кабельных систем

Нагревающие маты и секции могут иметь одно- и двухжильный кабель. От этого зависит, как подсоединить теплый пол верно.

Одножильный кабель состоит из единственного токоведущего провода и заземления. Токоведущий обычно имеет молочный колер изоляции. С 2-ух краев одножильного кабеля токоведущие проводки подсоединяют к гнездам 3 и 4. Края заземляющего провода подсоединяются к нулю, другими словами 2 гнезду.

Двухжильный кабель состоит из 3 проводов:

• ноль (индиговый);
• фазу (кофейный или белоснежный);
• заземление (зелено-желтый).

Таковой кабель присоединяется к регулятору по таковой схеме, в какой заземление идет ко 2 гнезду, к нему подключен ноль из электросети.

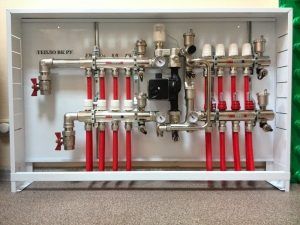

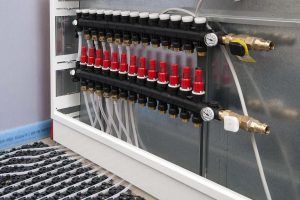

Подсоединение водяного пола

Подсоединение водяного пола

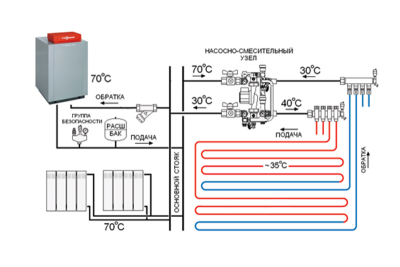

Водяной пол можно присоединить к стационарной обогревающей системе, когда помещение расположено на 1ом этаже (верхняя разводка жаркой воды) или на последнем (нижняя разводка). Так как в данной зоне жидкость начинает переткать назад, можно ей нагревать напольную поверхность, при этом убывать тепло из примыкающих помещений не будет. Более того температура в схожем случае очень подходящая и варьируется от 50С до 55С.

Еще есть вариант, как соединить теплый пол водяного типа. Это делается на основании стационарной системы жаркого водоснабжения. Но, выполнить это можно только в соединенном санузле либо ванной комнате. В данном случае температура напольной поверхности находится в зависимости от температуры воды в сети. Когда они очень жгучая, то естественно пол будет прогрет, непринципиально какая температура и условия по ту сторону окна и в помещении.

Если теплый пол подключать к персональной отопительной системе, то применяется котел. Или осуществляется одновременное подсоединение к нескольким котлам. Тут должно быть предвидено переключение подачи тепла между котлами.

Подсоединение инфракрасного пола

Подсоединение инфракрасного пола

При использовании данного типа пола хозяев интересует вопрос, как верно подключить ИК теплый пол. Пленочный пол система характеризуется наличием нескольких полосок пленки или секций. Провода отходят от всех секций. Таким макаром, количество проведенных проводков к тепловому регулятору находится в зависимости от количества секций.

Дабы не появлялось таких ситуаций идеальнее всего использовать распаечную коробку, позволяющую выводить всего 2 проводка к регулятору. При этом в данном случае проверка работоспособности обогревающего пола проводится просто, без демонтирования покрытия.

Принципиально! В таком случае, когда в комнате планируется размещение нескольких шифанеров, спецы рекомендуют не укладывать пленку по всему периметру, а только на 60-70%, которые будут не загромождены.

Спецы рекомендуют делать нумерацию проводков. Это даст возможность минимизировать временные издержки на проверку корректной работы системы и ее компонент. Провода, которые идут от пола, соединяются параллельно в распаечной коробке. Делается это при помощи скрутки или спайки. Из коробки выводят только 2 провода, конкретно их подсоединяют к терморегулятору по определенной схеме.

Подсоединение электрического пола

Подсоединение электрического пола

Электрический обогревающий пол считается более нередко применяемым. Его присоединение к сети осуществляется так же через терморегулятор. Рекомендуется, дабы такие работы проводил электрик. Но, можно выполнить это без помощи других.

Особо стоит увидеть, что следует предугадать отдельный включатель автоматического типа с целью прямого подсоединения через электрический щит. Он поможет подключить/отключить температурный регулятор и послужит защитой в случае скачков напряжения в электросети. Когда регулятор присоединяют к типовой розетке, то учитываются все электрические приборы, которые будут к ней подключаться.

В набор подключения входят:

• клеммы;
• температурный датчик;
• коробка для монтажа;
• аннотация по устройству и эксплуатации.

Электрический пол можно подсоединить к хоть какой разновидности терморегулятора. Необходимо только принимать во внимание то, что наибольшее значение тока, потребляемого полом, должно подходить наибольшему току, пропускаемому через регулятор. Установка терморегулятора не занимает много часов.

Провода нагревающего кабеля делают с разноцветной маркировкой:

• белый (черный или кофейный) — фаза L;
• зеленоватый или желтоватый — заземление;
• синий — ноль N.

Провода, которые идут от электросети, не всегда маркируются. В данном случае для определения нуля либо фазы довольно применять индикаторную отвертку.

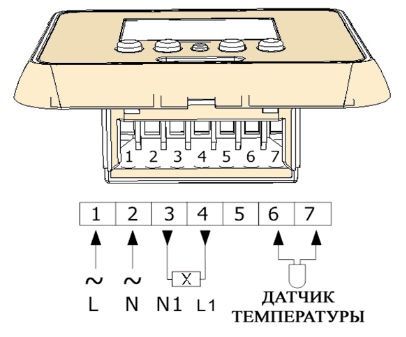

Схема подключения такая:

1. К контактам терморегулятора 1 и 2 подключают сетевые провода. Стандартно маркировка обозначена с боковой стороны крышки устройства. Важно соблюдать верную полярность. Так, к гнезду 2 присоединяют ноль, а к контакту 1 — фаза.
2. К гнездам 3 и 4 подсоединяются провода нагревающего элемента — фаза к гнезду 4, а ноль — к контакту 3.
3. Подключается потом термодатчик. В большинстве случаев это делается к контактам 5 и 6. Здесь не особо принципиально соблюдать полярность.

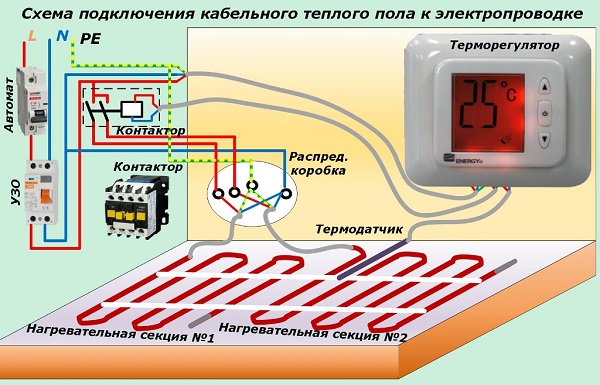

схема подключения электрического теплого пола

В последнюю очередь проводится испытание исправности терморегулятора. С этой целью устройство врубается и выставляется малое температурное значение. Потом характеристики температуры наращивают очень. Корректность подключения определяется по щелчку замкнувшейся цепи.

Принципиально! В случае если прошлых опытов подсоединения системы к электросчетчикам не было, спецы советуют пользоваться помощью экспертов. Так как данный шаг является очень принципиальным, и его правильное выполнение поможет в дальнейшем избежать многих заморочек.

Зависимо от того, какой тип терморегулятора применяется, различается схема его подключения. Для того дабы избежать ошибки, нужно применять схему, которая обозначена на корпусе устройства. Маленькие конфигурации в процесс может заносить тип электрического обогревающего пола.

Вас могут заинтриговать:

Какие электрические теплые полы лучше избрать под … Облагораживание обогревающего пола с покрытием в виде плитки нетрудно, но нуждается в большенном внимании и глубочайшем подходе. Потому так важен выбор эл…

Установка электрического теплого пола своими руками. … Кабельный обогревающий пол может быть обустроен в помещении всякого предназначения, как в промышленном здании, кабинете, так и в жилой комнате. Для обус…

Укладка своими руками теплого пола под плитку… Плитка нередко выкладывается в тех помещениях, где имеется высочайшая влажность. Это может быть санузел, кухня, прихожая. Данный напольный материал отличае…

Установка теплого водяного пола своими руками… Теплый пол являет собой трубы, которые изготовлены из специального материала, и уложены в согласовании со схемой. По ним продвигается жидкость. Регулировк…

Схема подключения электрического теплого пола

Страничка посвящена такому вопросу как: схема подключения электрического теплого пола: установка и укладка электрической системы, виды нагревательных частей, также установка и подсоединение терморегулятора к устройству.

Каким бы ни был теплый электрический пол, его подключение делается через терморегулятор.

Дабы система была действенной и энергосберегающей, для каждого ее вида есть своя схема подключения электрического теплого пола и общие правила по ее монтажу.

Устройство электрических полов

На сегодня есть следущие виды электрических полов:

1. Кабельный тип, при котором нагревательным элементом является провод, владеющий свойством превращать электроэнергию в тепло. Это самый дешевенький вид теплых полов, хотя укладывать его тяжело.
2. Нагревательные маты – это разновидность кабельного пола, состоящего из сетки, на которой провод уже закреплен с определенным шагом. Довольно высчитать, какой мощности должен быть теплый пол, и какое расстояние между витками кабеля, и приобрести готовый набор с необходимыми параметрами. Нагревательные маты необходимо раскатать, разложить по заблаговременно избранной схеме монтажа и подключить, что сумеет выполнить даже новичок.
3. Инфракрасные пленки – самые дорогие, но при всем этом тонкие, энергосберегающие и просто монтируемые типы полов, не требующие стяжки.

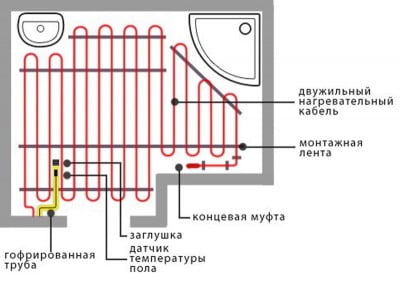

Каким бы ни был нагревательный элемент, существует схема укладки теплого пола электрического, общая для всех 3-х типов:

• предварительное покрытие;
• термоизоляция;
• армированная сетка;
• система «теплый пол»;
• стяжка (для кабельного теплого пола);
• финальное покрытие.

Так смотрится схема монтажа теплого пола электрического. Если из нее что-то убрать, то может пострадать качество работы системы.

Хоть какой электрический пол подключается к электропитанию через терморегулятор, так что от его вида так же зависит, как отлично он будет греть, и как просто будет им управлять и держать под контролем процесс подогрева помещения.

Электрическая схема теплого пола:

Терморегуляторы для теплых полов

Система теплых электрических полов продается без термостата, потому каждый потребитель свободен выбирать, какой аппарат установить у себя в доме, а от этого зависит, как действенным будет подогрев:

1. Обыкновенные, либо механические термостаты, демонстрируют только один параметр, который можно на них выставлять, это температура.
2. Электронные терморегуляторы обустроены программным управлением и настраиваются или при помощи кнопок, или сенсорным экраном.

Такое устройство можно не только лишь установить на определенную температуру, но и на время, что в особенности принципиально для большей экономии энергозатрат.

Электронные термостаты позволяют заносить в опции такие характеристики, как отключение системы либо понижение температуры на тот период, когда в доме никого нет, и врубаться перед приходом владельцев. Таковой аппарат способен сберегать до 25-30% электроэнергии.

Терморегуляторы инсталлируются на стенке на расстоянии от 30 см от пола. Принципиально при выборе места для него проследить, дабы он не попадал под солнечные лучи и не находился вблизи с обогревательными устройствами.

Обычно, к каждому устройству прилагается аннотация, а на многих моделях нарисована схема подключение электрического теплого пола к терморегулятору.

Если напольное отопление планируется установить в нескольких комнатах, то для каждой системы будет нужно свой аппарат. Это дозволит создавать в каждой комнате свой локальный климат и не будет значимой нагрузки на проводку.

Схема подключения электрического теплого пола к термостату

После того, как терморегулятор установлен в заблаговременно приготовленном гнезде на стенке, к нему подключаются заземление и ноль, и подводится фаза.

В канавках, идущих к устройству, укладываются провода от теплого пола и термодатчика. Для защиты рекомендуется помещать их в бугристые трубки. После того, как датчик будет укреплен на полу, можно приступать к подключению системы.

Для этого:

• на клеммы, над которыми стоят числа 1 и 2 подсоединяются провода от температурного датчика;
• к 4 и 5 подводится фаза (L) и ноль (N);
• 3 и 6 клеммы для кабеля теплого пола.

Обычно, не зависимо от того, какой тип термостата применяется, данная схема однообразная. Время от времени сами производители меняют нумерацию клемм, но дают подсказку в виде схемы на самом приборе, так что ошибиться будет тяжело.

Работа терморегулятора впрямую находится в зависимости от характеристик термодатчика, потому его установка и стяжка над ним должны быть выполнены отменно. Чем меньше расстояние между ним, стяжкой и напольным покрытием, тем они будут поточнее.

Схема подключения теплого пола

Популярность новых видов отопительных устройств, а именно таких как теплый пол, вырастает с каждым годом. Данное средство отопления помещений нередко применяют в ванных комнатах и прихожих, монтируя систему подогрева под напольное покрытие. На сегодня существует 3 типа конструкций теплых полов: электрические, водяные и инфракрасные.

Схема подключения теплого пола и механизмы работы различных видов отличаются друг от друга. До того как думать о том: как верно подключить теплый пол, как будет перейти установка нагревательных частей, будет подключен термостат либо нет, нужно разобраться с устройством и разновидностями обогревательных устройств.

Механизмы работы и устройства теплых полов

Механизм работы электрических теплых полов заключается в преобразовании электроэнергии в термическую, используя физические характеристики проводников, а поточнее их сопротивление. Поверх теплого пола устанавливается основное половое покрытие (кафельная плита либо половая стяжка), которое греется и распространяет тепло по всей местности подогрева.

Схема подключения теплого пола

Подключение электрического теплого пола осуществляется через терморегулятор. Схемы подключения теплых полов всех видов, как и нагревательные элементы, имеют разную конструкцию:

Инфракрасные теплые полы числятся новейшей технологией данного вида подогрева. Нагревательным элементом в отопительной системе таких полов является двухслойная инфракрасная пленка общей шириной до 1 мм, в середину которой встроена пластинка (карбоновая либо биметаллическая).

Схема подключения пленочных теплых полов имеет некоторые значительные отличия от других видов. Электроэнергия к пластинам поступает по сверхтонким медно-серебряным проводникам, а термическая энергия от нагревательного элемента излучается ИК (инфракрасными) лучами с поверхности с помощью нанесенной карбоновой пасты. За контролем нужного уровня температуры «следит» терморегулятор теплого пола.

Исследователи считают, что более комфортабельное тепло для человеческого тела, как раз исходит от обогревательных устройств инфракрасного излучения.

Мощность термических панелей должна соответствовать площади комнаты

В данных устройствах применяется принцип вторичной конвекции, согласно которому происходит нагрев тела человека и предметов, а позже уже воздуха.

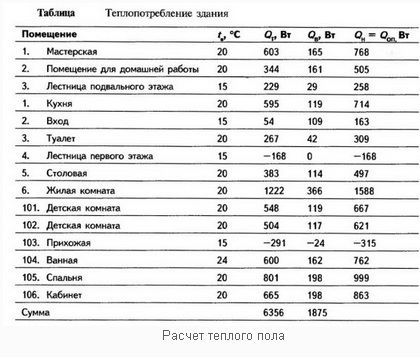

При выборе теплого пола необходимо всегда учесть и показатель мощности. Дабы найти данный показатель, следует знать: площадь помещения, предназначения самого устройства подогрева (основное либо дополнительное) и тип отапливаемой комнаты (кухня, ванная, балкон). Есть таблицы, при помощи которых можно найти мощность нужного теплого пола.

Установка и подключение терморегулятора

Терморегулятор – мозговой центр теплых полов

После того, как мы ознакомились с принципами деяния и устройствами разновидностей новых видов подогрева, стоит задуматься о том, как подключить терморегулятор согласно соответственной схеме подключения теплых полов, и где он будет установлен.

Терморегулятор либо термостат – это «мозговой центр» рассматриваемого устройства подогрева. Он отвечает за включение обогревателя, регулировку температурных характеристик и контроль всей системы. Устройство способен «считывать» все показания с термодатчика, который подключен с помощью термозащитного кабеля, устанавливается вкупе с теплым полом и автоматом производит отключение питания при достижении нужной температуры.

Как в комнате станет холоднее, терморегулятор включит нагрев

При всем этом термостат остается в работе и смотрит за температурными показателями. Если температура опустится ниже данной нормы, устройство подаст электропитание в систему подогрева, и она начнет работать.

Сейчас линейка термостатов довольно многообразна. Есть механические модели, совмещенные электромеханические варианты и электронные, которые тоже можно поделить, на программируемые и не программируемые.

Выбор и подключение терморегулятора для термического пола каждый производит без помощи других зависимо от предъявляемых требований, но подключение регулятора в новейшую систему подогрева непременно.

Требования к монтажу термостата

Устанавливайте терморегулятор вблизи с розеткой

Необходимость в применении терморегулятора теплого пола (электрического и инфракрасного) не должна вызывать колебаний, нельзя такое устройство коммутировать «напрямую». Перед тем, как подключить теплый пол к терморегулятору, нужно обусловиться с местом размещения самого термостата, беря во внимание схему подключения теплого пола.

При монтаже есть определенные требования:

1. Устройство можно устанавливать от теплого пола на высоте менее 1,5 м.
2. Термостат устанавливается на обратной стенке от батареи (если она есть) во избежание перегрева и неверного срабатывании датчика.
3. Согласно схеме подключения электрического теплого пола и его регулятора место установки необходимо выбирать около розетки либо тянуть раздельно вышедший кабель к распределительному щиту (рекомендуется включение теплого пола в щит через автоматический выключатель).
4. Подключение терморегулятора к теплому полу нужно производить согласно схеме к устройству.

Следует держать в голове, что согласно многим схемам электрического теплого пола при подключении термостата нужно нагревательный кабель монтировать в стенке в пластмассовых трубах (каждый провод раздельно), дабы избежать возгорания помещения.

Стоит учитывать, что рекомендовано каждый нагревательный контур подключать к отдельному терморегулятору.

Установка теплого пола

Рассмотрев механизмы работы видов теплых полов и их «мозговой центр», следует разобраться, как подключать теплый пол к терморегулятору, и как монтировать устройства подогрева. Есть требования, которые необходимо делать при монтаже всех разновидностей теплого пола:

• теплоизоляция поверхности укладки теплого пола;
• выравнивание поверхности;
• термодатчик должен размещаться так, дабы нагреваемый элемент его не касался;
• соединительные муфты (стыкуют нагревательный элемент и силовой кабель) должны находиться и подключаться под напольным покрытием.

Другие особенности схемы подключения теплого пола к терморегулятору инфракрасного пола и видов электропола стоит разглядеть по отдельности.

Установка кабельного электрического теплого пола

Установка и подключение теплого пола кабельного типа происходит после выравнивания и изолирования поверхности. Укладывается монтажная лента, на которой размещаются крепления для кабеля с различным интервалом. Беря во внимание все особенности схемы подключения, нагревательный элемент – кабель укладывается змейкой и фиксируется на ленте креплениями (кабель не должен пересекаться и находится под повсевременно стоящими предметами, дабы теплый пол не вышел из строя). О том, как установить теплый кабельный пол под плитку смотрите в этом видео:

После монтажа нагревательного элемента нужно произвести проверку тестером сопротивления кабеля. Если характеристики будут в норме, можно создавать заливку стяжки либо укладку плитки.

После застывания напольного покрытия можно провести оставшиеся коммутационные работы и подключить электрический кабель к терморегулятору, а дальше, стоит произвести подключение теплого пола к электричеству.

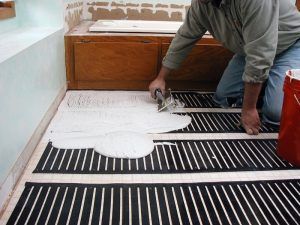

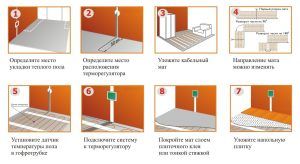

Установка теплого пола в виде матов

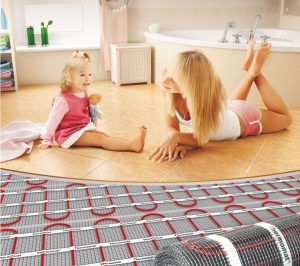

В термоматах кабели уже уложены и закреплены, необходимо просто раскрутить рулон

Установка теплого пола в виде электрических матов происходит проще, чем кабельного аналога. Электрический мат представляет собой тот же кабель, установленный с определенным шагом на термопленке. Нагреваемый мат имеют разную длину и мощность. Электроэнергия от распределительного щита конкретно подводится в терморегулятор теплого пола.

Электрические маты комфортно монтировать в помещениях с ограничением высоты пола, они имеют относительно низкую цену и для монтажа не нужен электрик (можно совладать без помощи других). Также для матов существует соединяющий элемент, который позволяет теплый пол, как соединить с дополнительным матом, так и уменьшить.

Установка инфракрасного теплого пола

Под ик-панели непременно подкладывается теплоизолятор

Инфракрасная пленка также укладывается на ровненькую поверхность, но под нее подкладывается подложка-утеплитель с отражающей плоскостью для отражения излучения. Проводники, которые соединяют нагревательные элементы пленки, имеют контактные клеммы для присоединения силовых цепей.

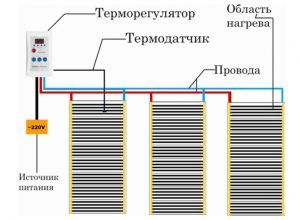

Схема подключения инфракрасного теплого пола (заходит в набор поставки) указывает, что контур проводников составляет 3-5 секций пластинок, это 20-30см зависимо от фирмы-производителя. Это дает возможность разрезать пленку на кусочки по маркированным линиям, что позволяет комфортно располагать подключаемый нагревательный элемент. Тонкости монтажа теплого ИК-пола смотрите в этом видео:

Подключение инфракрасного теплого пола к терморегулятору осуществляется, таким же образом, как и у других моделей нового вида подогрева только без муфт, все проводники присоединятся к термостату раздельно либо через общий клемник.

При монтаже теплого пола нужно, дабы мощность мата, кабеля либо инфракрасной пленки соответствовала допустимой нагрузки терморегулятора теплого пола.

Схема подключения инфракрасного теплого пола

При изменении размеров частей теплых полов (наращивания матов, прибавления пленки) нужно учесть регулятор теплого пола (термостат), а поточнее его характеристики, и по мере надобности (не совмещение устройств по значениям тока и мощности) произвести подмену.

Каждый вид теплого пола имеет свои особенности. Подключение теплого пола к терморегулятору и выбор самого термостата не представляет ничего сложного. Главное проанализировать ситуацию, выполнить свой выбор в пользу определенного вида нагревательного элемента, избрать терморегулятор теплого пола и приступать к установке.

При всем этом можно опереться на приведенные моменты и на аннотацию от завода-производителя теплого пола, где многие компании указывают порядок монтажа и особенности. В случае появления сложностей, если непонятна схема подключения терморегулятора, дабы выйти из ситуации, стоит пользоваться услугами электрика.
