Схема подключения генератора с автозапуском

Правилами эксплуатации электроустановок определено, что восстановление энергоснабжения потребителей II категории должно происходить в течение срока, нужного для ручного подключения запасных источников питания.

К примеру, трехфазных дизель-генераторов. Если в конструкции этих установок есть стартер, питающийся от АКБ 12 либо 24 вольта, то процесс можно существенно ускорить, создав схему автоматического пуска генератора при выключении электричества. Она не так сложна, дабы ее не мог собрать дома хоть какой, кто отличает плоскогубцы от отвертки.

Это достаточно нехитрое устройство дозволит для вас избежать огромного количества проблем, с которыми безизбежно сталкиваются бытовые потребители электричества, отнесенные к III категории, и имеющие в домашнем хозяйстве системы, зависящие от непрерывности электроснабжения. К примеру, теплицу либо отопительную систему теплый пол.

Общие принципы построения систем АВР

Системы, осуществляющие коммутацию источников электроснабжения, обозначаются аббревиатурой АВР – Автоматический Ввод Резерва. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории.

Ими должна обеспечиваться полная гальваническая развязка между 2-мя источниками электроснабжения – когда работает один, все фазные полосы другого отключены от полосы, питающей потребителя.
Качество энергоснабжения от запасного источника не должно быть ужаснее, чем от основного. Как по количеству фаз, так и по номиналу токов, напряжения и мощности.

Обеспечение гальванической развязки

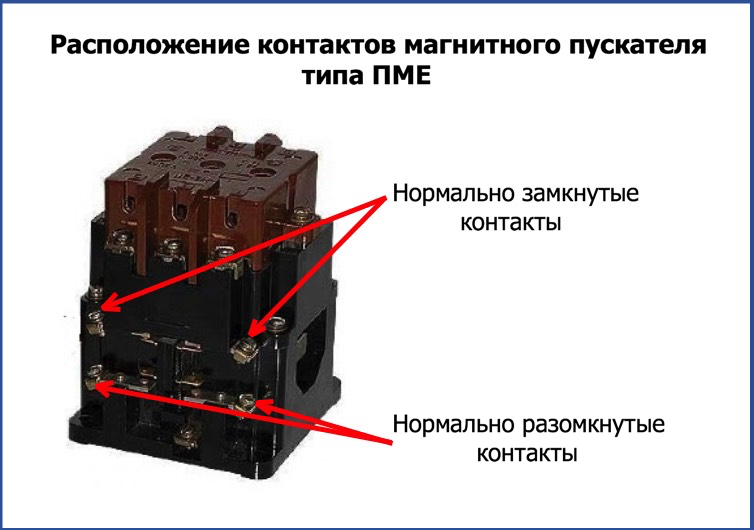

Самой распространенной схемой АВР, обеспечивающей обычное и надежное переключение между источниками питания, является внедрение магнитных пускателей, имеющих два типа контактов: силовые и управляющие. 1-ые всегда нормально разомкнутые – при отсутствии электричества механическая связь между клеммами отсутствует. 2-ые бывают как нормально разомкнутыми, так и нормально замкнутыми.

Это разделение позволяет, к примеру, выстроить цепь так именуемой блокировки, через которую подается напряжение на втягивающую катушку пускателя при отпущенной кнопке «Пуск». Этим свойством мы и воспользуемся для обеспечения гальванической развязки.

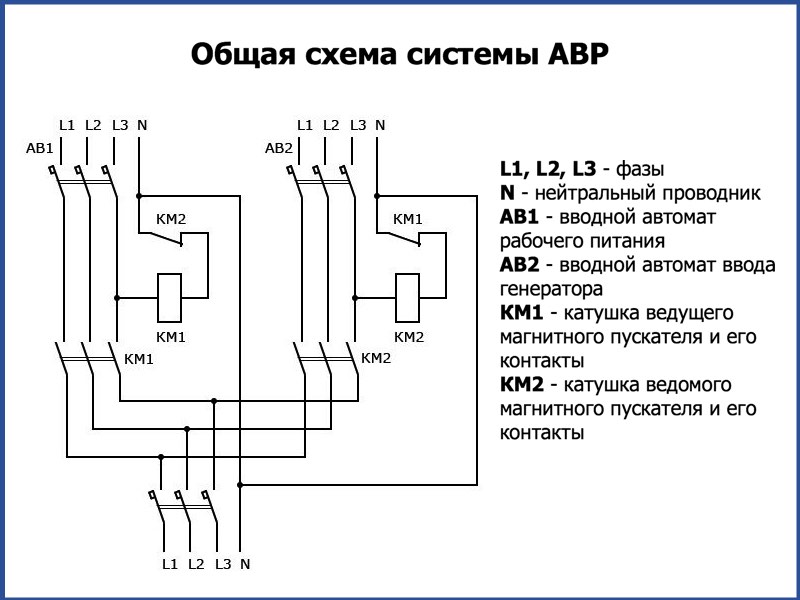

Для каждого источника питания берется по одному магнитному пускателю, силовые контакты которых рассчитаны на штатное значение силы тока и напряжения в сети потребителя электроэнергии. Входная группа каждого подключается к собственному источнику питания – одна к полосы электропередач, другая к выходу запасного генератора переменного тока, вращаемого дизельным либо бензиновым ДВС. Выходные группы силовых контактов соединяются воединыжды по принципу фаза к фазе.

Если линия трехфазная, то катушку соленоида магнитного пускателя – электрики ее именуют «втягивающая» – лучше иметь ту, которая рассчитана на 380 вольт и врубается между фазами. У ведущего контактора (он подключен к основной полосы) втягивающая врубается между 2-мя хоть какими входными фазами впрямую. Так решается задачка определения напряжения в основной полосы. Если оно отсутствует, то силовые контакты размыкаются.

Втягивающая ведомого контактора (тот, что подключен к запасной полосы) подключается труднее: 1-ый контакт впрямую к одной из входных силовых клемм, а 2-ой через нормально замкнутый дополнительный контакт ведущего магнитного пускателя – обычно они размещаются с обеих сторон корпуса, попарно с нормально замкнутыми. Также электротехнической индустрией выпускается блок, в каком два нормально замкнутых и два нормально разомкнутых контакта. Он крепится на разъем, расположенный на верхней крышке корпуса магнитного пускателя.

Для варианта, когда применяются две независящие (присоединенные к различным силовым подстанциям) электролинии, схема работает так:

Если в основной полосы теряется напряжение, то втягивающая катушка ведущего контактора обесточивается и его силовые контакты размыкаются.
Сразу с этим его дополнительный контакт, к которому подключена одна из клемм втягивающей катушки ведомого контактора, замыкается.
На втягивающую катушку ведомого контактора подается напряжение, он срабатывает и замыкает силовые контакты. Потребителю подается энергия из запасного источника.
При возникновении напряжения в основной полосы ведущий контактор срабатывает, что вызывает обрыв в полосы подачи напряжения на втягивающую катушку ведомого. Запасная линия отключается, а питание потребителя осуществляется от основной.

Подключение дизель-генератора к АВР

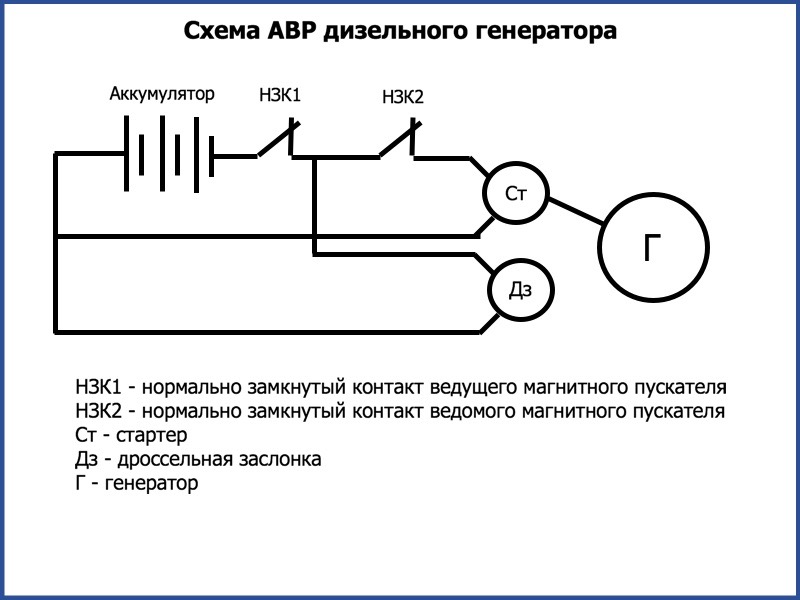

Схема подключения дизель-генератора к АВР 380 вольт отличается от рассмотренной выше небольшим дополнением. Оно заключается в том, что для вас нужно применять дополнительный нормально замкнутый контакт на корпусе ведущего магнитного пускателя. Через него на клемму стартера подается +12 вольт от аккумуляторной батареи. Когда напряжение в основной полосы теряется, он замыкается, на стартер ДВС подается ток, и он проворачивает коленвал. Задачку можно было бы считать решенной, но запуск мотора на углеводородном горючем состоит из нескольких шагов.

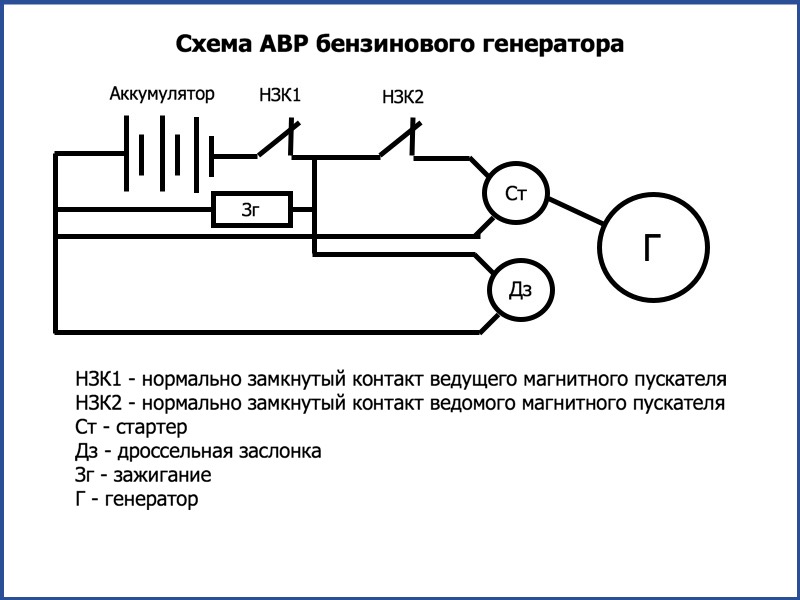

Пуск бензинового мотора

Особенностью процесса будет то, что поначалу включить систему зажигания, а позже стартер, который после пуска должен быть отключен. Дабы его воплотить, нужно выстроить несколько цепей, проложив проводники:

От плюсовой клеммы АКБ до нормально замкнутого дополнительного контакта ведущего магнитного пускателя (НЗК 1).
От НЗК 1 до низковольтной клеммы катушки зажигания, также соленоида, открывающего дроссельную заслонку карбюратора.
От НЗК 1 до нормально замкнутого дополнительного контакта ведомого магнитного пускателя (НЗК 2) до + клеммы стартера.

Схема работает следующим образом: при исчезновении напряжения в основной полосы НЗК 1 замыкается; на катушку зажигания и стартер подается +12 вольт; после пуска ДВС генератор подает ток в запасную линию; ведомый магнитный пускатель срабатывает, что вызывает размыкание НЗК 2 и отключение стартера.

Пуск дизеля

В данном случае от НЗК 1 для вас нужна провести на один проводник меньше: катушка зажигания у этого ДВС отсутствует. Схема работает аналогично.

Дополнительная автоматизация

Не всегда электричество теряется навечно, бывают перерывы в одну-две минутки. В данном случае пуск запасного генератора нецелесообразен и даже вредоносен для него. Не считая того, мотор может и не запуститься с первого раза. Делему решает установка после НЗК 1 функционального программируемого реле времени, питающегося от +12 вольт.

К примеру, модели Songle SRD-12VDC-SL-C, рассчитанной на рабочий ток 10 ампер. Она может задержать подачу напряжения на срок до недели. Также создавать цикл включений-выключений, продолжительность которых и промежутки между ними программируются обычным нажатием кнопок на плате. Для удобства воззвания модель вооружена 4 разрядным жидкокристаллическим экраном.

Читайте по теме: Кабель виды и размеры цены

Видите ли, сделать своими руками схему автозапуска генератора не так и трудно. Работает она более накрепко, чем АВР на контроллерах бренда DATACOM, цена которых доходит до 15 тыщ рублей.

Доработка вашего генератора

Если в вашем пригородном доме электроэнергия поступает с перебоями то в качестве запасного источника электроэнергии можно применять бензиновый, дизельный либо газовый генератор электроэнергии.

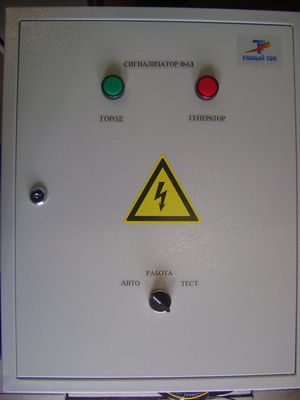

В щит АВР приходят два силовых кабеля, один от основной сети, другой от запасной сети а отходит к потребителям всего один силовой кабель.

Зависимо от метода щит АВР подключает потребителей или к основной сети или к другому запасному источнику напряжения.

Как работает автоматический пуск

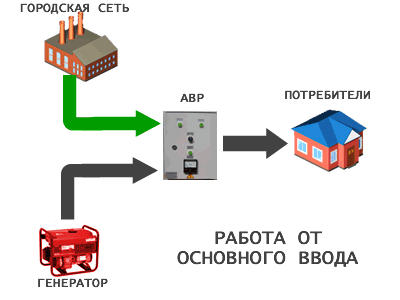

Схема работы щита АВР представлена на рисунке 1.

И вроде все отлично, но есть одна неувязка – пуск генератора. Обычно генератор стоит на улице либо в подвале и до него еще необходимо дойти. А если дело происходит поздно вечерком придется заводить его в полной темноте.

А можно выполнить так дабы никуда не ходить а генератор заводился сам, автоматом?

Давайте автоматизируем процесс пуска генератора!

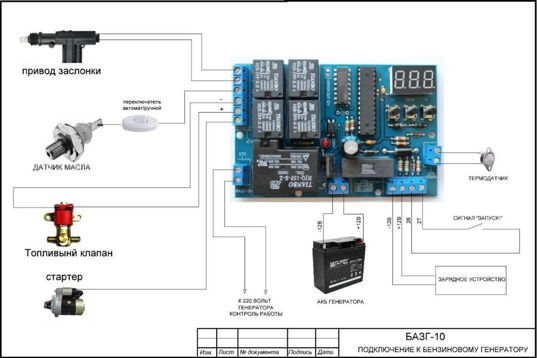

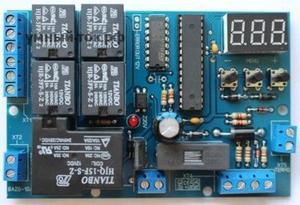

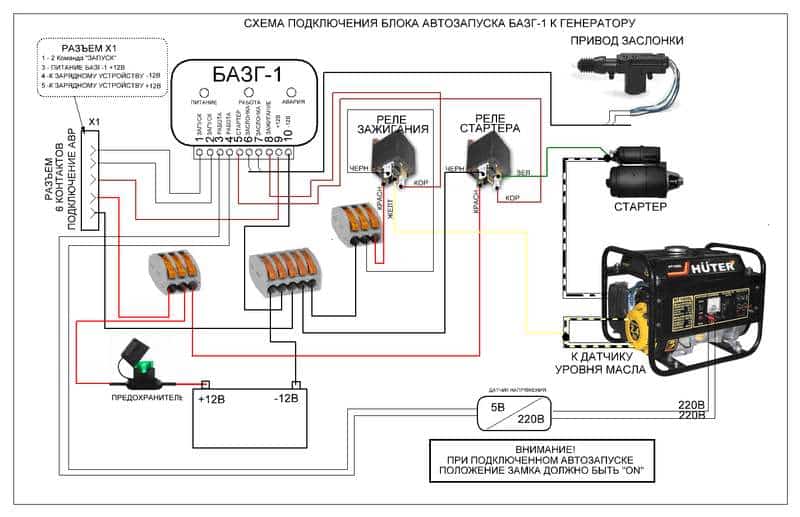

Нужно Блок Автоматического Пуска Генератора БАЗГ-1 который сам, по мере надобности запустит мотор генератора. Блок автоматического пуска имеет маленькие габаритные размеры и может устанавливаться конкретно на генератор либо в щит АВР (автоматический ввод резерва).

Маленькая доработка Вашего генератора и вуаля! У возникает функция автоматического пуска! Сейчас подключение генератора с автозапуском к вашей электросети смотрится обычной процедурой.

Для бензинового и газового генератора в комплекте идет привод управления дроссельной заслонкой, нужный для уверенного пуска мотора.

Так как без управления дроссельной заслонкой генератора ("подсосом") пуск будет затруднен, а в некоторых случаях вообщем неосуществим, перед пуском блок автозапуска автоматом закроет дроссельную заслонку а по мере прогрева мотора откроет ее.

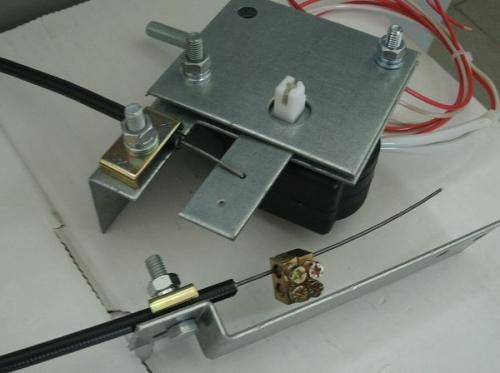

Механизм привода дроссельной заслонкой (рис 3 ) можно устанавливать на хоть какой тип карбюраторов.

Примечание: для газового генератора REG ( Russian Engineering Group ) привод заслонки не нужна.

Технические свойства блока автоматического пуска БАЗГ-1:

Напряжение питания — 12V DC
Количество попыток пуска — 5
Время вращения стартера — 5 секунд
Пауза между попытками — 15 секунд
Импульс на открытие заслонки — 4 секунды
Импульс на закрытие заслонки — 4 секунды
Остывание генератора — 30 секунд

Обычно этих опций довольно для пуска генератора.

Если Для вас необходимы другие временные установки то мы можем их поменять по подготовительному заказу.

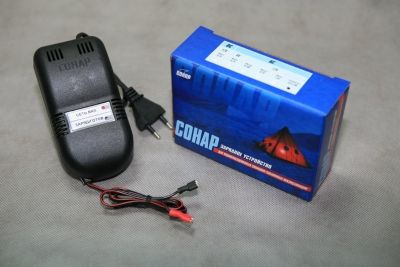

Сейчас представим что генератор простоял без работы некоторое количество дней. Аккумулятор генератора разрядится и в подходящий момент может подвести. Как быть в этой ситуации? Ответ прост — поддерживать аккумулятор в боевой готовности при помощи зарядного устройства! При этом нам пригодится автоматическое зарядное устройство с функцией сохранения заряда, другими словами аккумулятор заряжается до определенного уровня и зарядное устройство отключается. При понижении заряда ниже определенного уровня зарядное устройство опять врубается и процесс заряда аккума опять повторяется. Эта функция находится в дешевом зарядном устройстве "СОНАР".

Подведем результат:

Какие комплектующие нужны для полной автоматизации пуска?

Для построения полнофункциональной системы автоматического запасного энергоснабжения пригородного дома для вас пригодится:

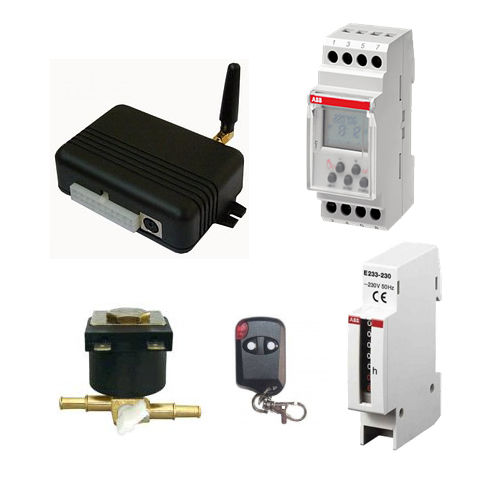

Расширение системы. Дополнительные функции

Можно добавить в систему GSM модуль и получить возможность дистанционно, при помощи маленьких сообщений SMS держать под контролем характеристики системы также запускать/останавливать генератор.

Можно добавить в систему программируемый таймер и у вас появится возможность запускать генератор в определенный промежуток времени.

Можно добавить в систему счетчик моточасов генератора. Таким макаром вы всегда будете знать сколько наработал ваш генератор и не пора ли создавать плановое техническое сервис.

Можно добавить в систему повторяющееся реле времени для обеспечения экономного режима работы. К примеру 1 час работает, 1 час отдыхает.

Можно добавить в систему электромагнитный клапан для перекрытия подачи горючего в момент простоя генератора.

Допустим пригодилось включить генератор, нажали кнопку — включился, нажали снова — выключился.

Можно добавить в систему радиомодуль и вы можете заводить генератор дистанционно, по радиоканалу.

Добавим в систему термореле и Ваш генератор будет запущен при снижении температуры в доме либо повышении температуры в холодильнике. Таким макаром можно значительно сберегать горючее. Генератор будет обеспечивать электроэнергией котел либо холодильник только по мере надобности. Пример таковой системы представлен на рисунке ниже.

Учет времени работы генератора.

Перекрытие топливной магистрали.

Дистанционный пуск генератора с кнопки, выключатели либо тумблера.

Дистанционный автоматический пуск генератора с брелка.

Не следует забывать, что блок автоматического пуска генератора можно установить лишь на генераторы оборудованными электростартером.

Блок автоматического пуска генератора БАЗГ-1 был удачно установлен на генераторах:

HUTER
PRORAB
ELITECH
Eisemann
Кабан
БРИГАДИР
ТЕХЭНЕРГО
Хэндэ
Hitachi
TIGER
GREEN POWER
GREEN FIELD
NILSON
HONDA
ДАЧНИК
BRIGGS & STRATTON
Wolsh
Elemax
Robin-Subaru
Sturm!
Aiken
Fubag
SKAT

Установка блока автозапуска на генератор легкая процедура, но она должна осуществляться спецом (электриком). Процедура установки похожа на установку автосигнализации в автомобиль.
