Подключение двухклавишных выключателей к люстре на две лампы несколько труднее, чем рассматриваемый не так давно редакцией “2 Схемы.ру” одноклавишных. Но так как в комментах данная тема подымается достаточно нередко – внесём сюда ясность и выложим подробную аннотацию со схемой. Начнем с того, что у нас есть люстра либо стенной осветительный прибор с 2-мя лампочками, и нужно дабы любая из этих ламп была независимо включена при помощи отдельной кнопки.

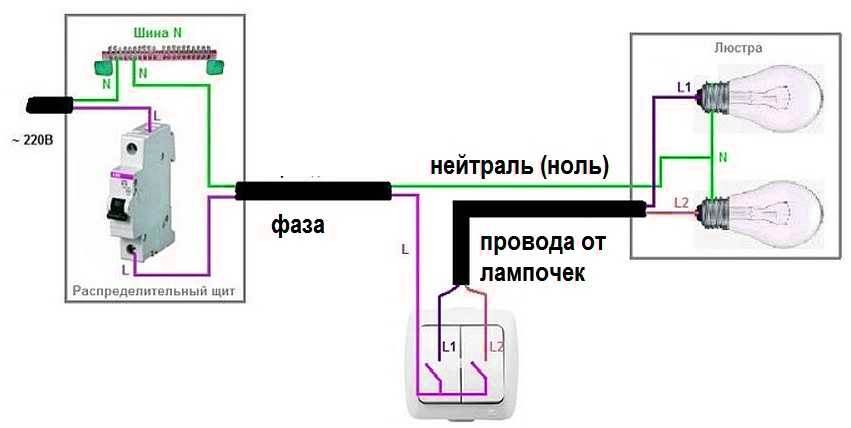

Поглядим на принципную схему
Здесь подключаем только фазные проводники к выключателю, а поточнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.
Нейтральные и защитные провода соединены вкупе снутри коробки при помощи электрических разъемов (клеммников), кроме автоматического выключателя.
Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двужильная (защиты нет, система TN-C), довольно 3-х проводов. В данном случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется при помощи недлинного провода с нейтральной клеммой.
Оно работает так, что нажав кнопку слева, электрический потенциал от шнура питания присоединенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой кнопки потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.
Методом переключения хоть какой кнопки закрываем электрическую цепь, так как с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод повсевременно подключен (набросок анимирован – понаблюдайте за ним).
Помните, что любые работы с электрическим напряжением 220V могут быть небезопасны. До работы удостоверьтесь, что напряжение выключено, к примеру при помощи тестера-неонки. Удалите предохранители либо отключите токовые предохранители! Несоблюдение этой аннотации может привести к поражению электрическим током, что уже бывало не раз с беззаботными людьми.
Перебегаем к практическому подключению
Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

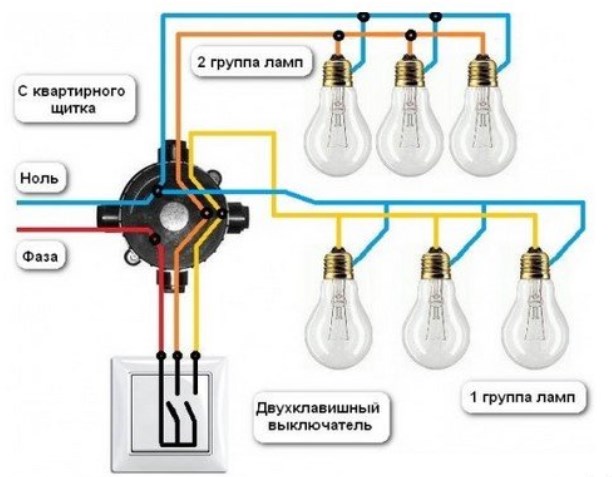

Ничего такого особенного не произойдёт, схема остается прежней. Снутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. К примеру в люстре с 5 лампочками создадим 4 вывода на электрическом блоке.
Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 либо 4+1 лампы.
Полезное: Как изолировать провода изолентой либо термоусадочной трубкой
Подключите защитный провод к последней клемме присоединенной к корпусу лампы. Этот зажим может быть расположен раздельно, конкретно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такового как пластик.
В итоге мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе кнопки получаем свет от всех 5 лампочек.
Как это смотрится со стороны переключателя – смотрите на рисунке:
В данном переключателе есть 4 пары контактов.

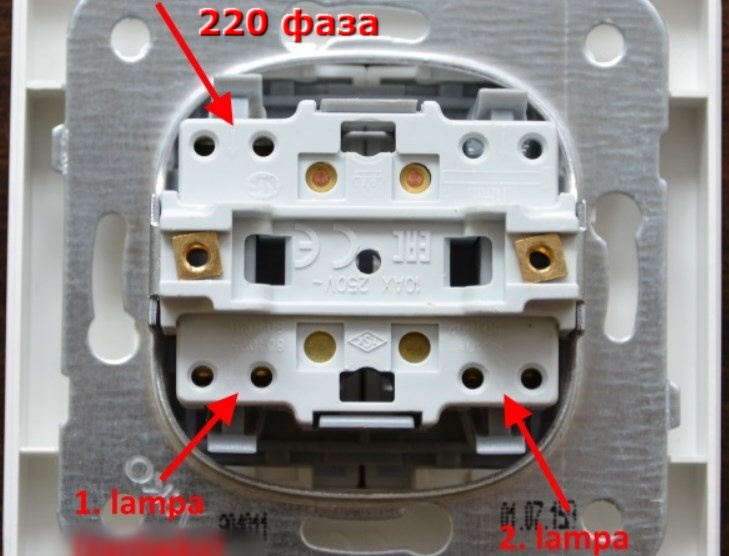

- В одно из 2-ух отверстий в верхнем левом углу воткните провод фазы источника 220 В.
- Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
- К паре клемм в нижнем правом углу подключаем 2-ой фазовый проводник, ведущий к лампе.

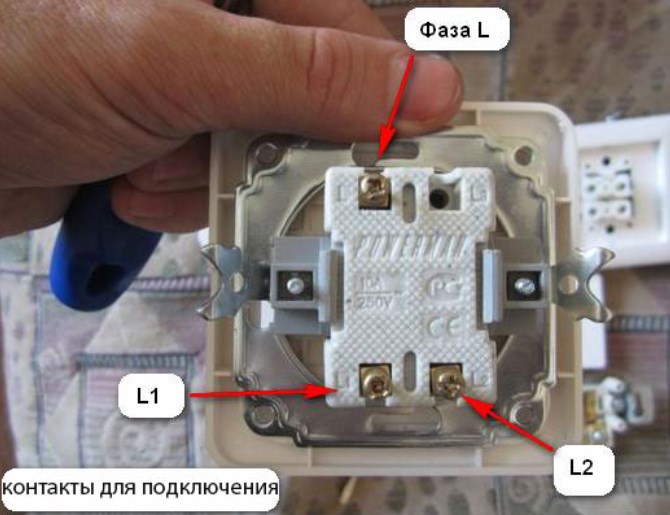

Как выяснить где здесь терминал? Он всегда обозначается на корпусе переключателя.

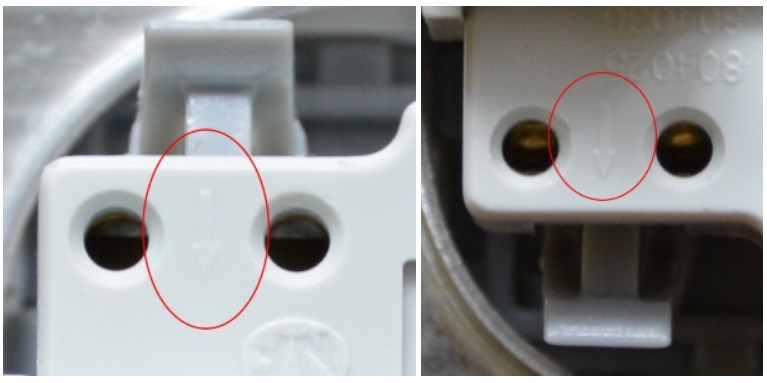

Тут он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети либо шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка показывает направление отхода тока от переключателя и переход питания к лампе.
Как управлять 2-мя независящими лампами

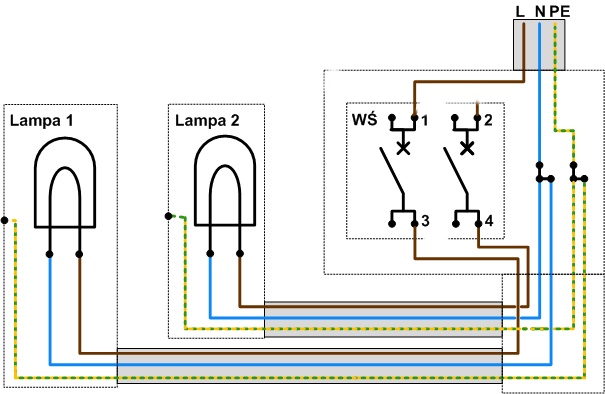

Принципная схема управления 2-мя независящими лампами будет смотреться так:
Здесь заменяем один 4-х проводный кабель 2-мя проводами, мало должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут употребляться на этот момент).
Два независящих выключателя 2-х ламп
Такое решение достаточно изредка, хотя двойные переключатели нередко имеют 4 терминала. Другими словами время от времени двойной переключатель состоит вроде бы из 2-ух независящих отдельных переключателей. Либо же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, любая из которых ставится там где необходимо в комнате.
Это позволяет подключать каждую из ламп к собственному источнику питания.
Убеждены, что после исследования этой статьи подключение двойного переключателя будет таким же обычным делом, как и схема подключения проходного выключателя.
Как подключить двойной выключатель света: советы и вероятные ошибки
Если устанавливать в собственном жилье двухклавишные переключатели света, средний уровень комфорта жизни существенно вырастет. Ведь время от времени так лень идти в другой конец комнаты для выключения света.
Но для этого будет нужно ознакомиться с многообразием схем подключения и, верно распределив проводку, подключить к ней источники света.
Плюсы и минусы подключения
Сначала Для вас следует улучшить Вашу систему электроустройств, которые будут подключены в одну цепь. К примеру, люди нередко устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в различных комнатах одним выключателем. В особенности комфортно гасить свет сходу в обеих комнатах.
Также двойной переключатель можно применять в люстре на две лампочки, что дозволит регулировать интенсивность света. При включении обеих кнопок свет будет очень броским, а при одной — тускловатым.
Помните, что установка совместного включателя на две и поболее комнаты разумна, если комнаты имеют смежные стенки. В случае, если комнаты размещены удаленно друг от друга, применяйте отдельные переключатели.
Как Вы уже сообразили, установка таковой электросистемы существенно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сбережет средства на требующиеся материалы и монтажные работы.
Как обусловиться со схемой подключения на несколько лампочек
Существует разница при подключении устройств на 1-клавишный и 2-клавишный переключатель. Для более точного осознания, разглядим схемы подключения по отдельности.
Подключить несколько лампочек
1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет впрямую к лампочке, минуя выключатель.
Данный принцип является самым распространенным и не просит каких-то дополнительных расходов, если нужна подключить, например, люстру. В случае, если у Вас применяются сходу несколько лампочек, то при таком подключении зажигаться и тухнуть они будут сразу.
Вариант с подключением проводки к двухклавишному переключателю
1. Ноль идет впрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в каком любая кнопка будет давать электричество на отдельные энергоустановки.
Таким макаром можно применять или сходу два, или один источник света, включив одну либо две кнопки соответственно.
Плюс такового подключения заключается в том, что в случае с различными комнатами — это возможность управлять светом с 1-го включателя. А если свет в одной — просто изменять яркость света.
В современных домах при монтаже проводки применяют трехжильный провод. Общая картина подключения не изменяется, добавляется только элемент, который «заземляет» проводку. Подключается он к железным деталями осветительных приборов, минуя переключатели.

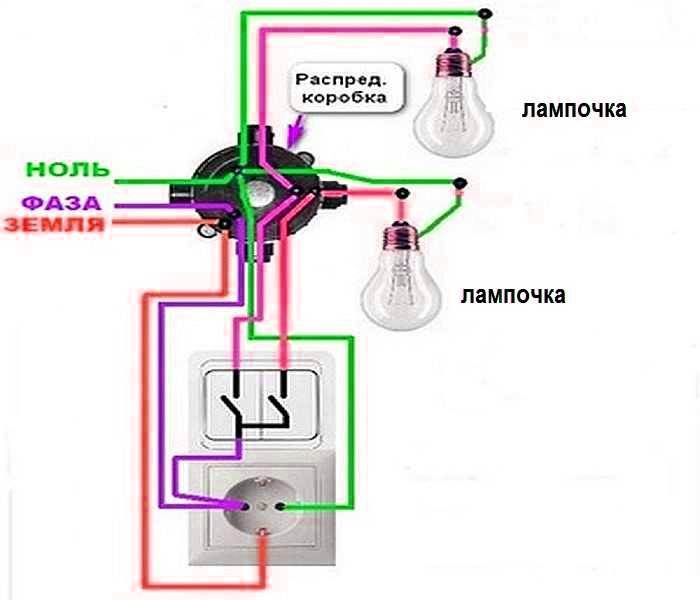

В этом случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» нужно протянуть от распределительной коробки к розетке из-за более высочайшей возможной нагрузки на розетку, ежели на лампочку.
Пошаговая монтажная аннотация
Условно разделим работу на несколько шагов:
— при наличии старенькой проводки нужно провести ее подмену по эталонам, подходящим энергопотреблению устанавливаемых устройств;
— установка и соединение проводки в распределительном узле;
— подключение выключателя и энергоустройств.
Шаг №1 — готовим стенки
Если у Вас уже проведена новенькая проводка с медным сечением соответственного поперечника, шаг штробли стенок можно пропустить. Если Вы не убеждены в качестве проводки, проконсультируйтесь со спецом.
Для справки: для осветительных групп устройств применяют медный провод сечением 1,5мм2. Если же Вы в цепь собираетесь подсоединить розетку — применяется эталон розеточной проводки в 2,5мм2.
На шаге штробли стенок нужно установить все дополнительные элементы. Например, дополнительные автоматические выключатели в электрощиток. Данный шаг обоснован тем, что в случае поломки будет обесточен только один энергоконтур, что дозволит остальным устройствам работать в штатном режиме.

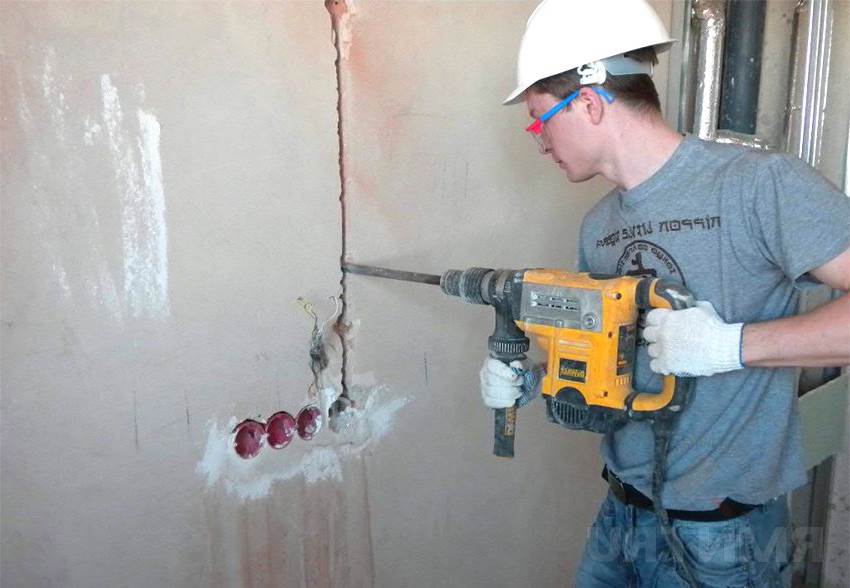

Для подготовки ровненьких круглых ложбинок в стенках применяют штробез (из-за дополнительного специального пылесоса), но в домашних критериях применяют и перфораторы, и циркулярные пилы, а кто-то даже вручную совладевает.
Если у Вас древесный дом, не используйте сокрытый тип проводки. В Вашем случае возможность пожара будет завышенной, что востребует дополнительной изоляции электрических кабелей.
Проведите прокладку проводов вдоль внешней стороны стенок с помощью изоляторов. Используйте затратные выключатели заместо внутренних — шаг подключения у них вточности такой же, что обеспечит Для вас завышенную пожаробезопасность.
По окончанию штробления стенок (бетонных, газобетонных либо кирпичных) приступайте к укладке проводов и замазыванию мест особыми растворами, типа алибастера. Потом идет штукатурка либо другая отделка стенок. Не забудьте сохранить на чертежах места проводки — при следующем ремонте они Для вас пригодятся.
Шаг №2 — распределительная коробка

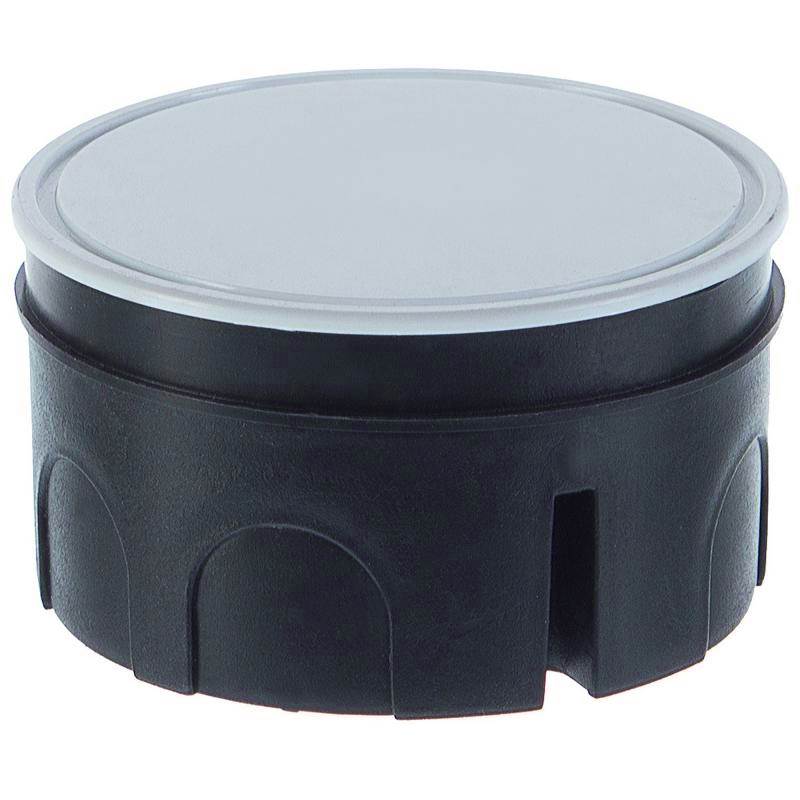

Из себя распределительная коробка представляет место, где скрепляются различные жилы и делается разводка проводов к энергоузлам. Сначала следует обусловиться с нужным типом коробки для Вашего варианта. Ранее использовали железные конструкции, но на данный момент изобрели более неопасные и удобные при монтаже пластмассовые аналоги. Схема подключения переключателей от типа коробки не поменяется.
В монтаже применяются два типа коробок — наружные и внутренние. В домашних критериях рекомендуется применять наружные виды коробок. У них есть преимущество в случае необходимости проведения ремонта. В случае необходимости замены проводки либо отключения узлов цепи от общей схемы заморочек у Вас будет на порядок меньше.
Корпус распредкоробки всегда будет на виду — Для вас только будет нужно открыть крышку и провести нужные работы.
Из-за собственной популярности трехжильные провода все почаще применяются в проводке дома. Скрутка провода «земли» также размещена в коробке. А если проводка устарела, но ее сечение достаточное, смысла в подмене нет — используйте уже существующую проводку с более комфортной разводкой.
Для правильного изолированная проводов друг от друга применяют несколько вариантов. Например, клемники — в таком случае можно приобрести коробку уже готовую к монтажу. Пайку применяют изредка, ну и не прибыльна она при больших нагрузках (может оплавиться). Самым же распространенным вариантом является скрутка — недорого и сурово.
Шаг №3 — подготовка к монтажу и подсоединению к энергосети
Установка отдельных осветительных приборов либо люстры с отдельными источниками света делается по-разному, зависимо от следующих моментов:
— наличие проводки;
— тип базы для крепления осветительного прибора;
— вид осветительного приспособления.
Легче всего будет совладать с установкой, когда провод уже подведен к выводу на место монтажа осветительного прибора.
Дополнительные крепления могут пригодиться при монтаже на натяжные либо гипсокартоновые потолки — зависимо от веса всей конструкции.
Если подключать лампы к одному проводу, то включение будет происходить от одной кнопки. А если уже вести 2 фазных провода для каждого переключателя, то по отдельности.
Установка ламп с одним переключателем для различных комнат делается по тому же принципу, что и с 2-мя, но с одним различием — провод от распределительной коробки пойдет в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см до потолка.
Шаг №4 — установка переключателя

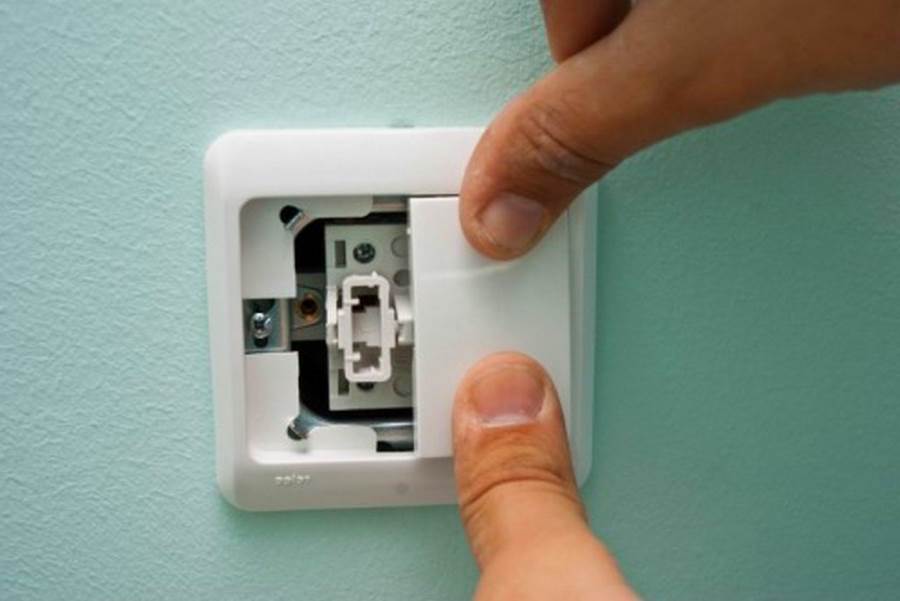

В процессе установки двухклавишного переключателя трудности нет. Установка в место подрозетника либо в приготовленное особое отверстие происходит при помощи особых фиксирующих клемм.
Нередко в потолочном освещении встречается более одной лампы. В таких случаях подключение делят на группы ламп, к которым тянутся провода с различных контактов (L1 и L2).
Количество ламп в группе находится в зависимости от хотимой насыщенности света. Существует два режима — насыщенный и мерклый. Здесь уже Для вас самим нужно решить, сколько ламп будет врубаться при нажатии на каждую из кнопок, и в какой последовательности.
Практические советы и советы
Если придерживаться свода обычных правил, то такового рода монтажная работа не будет небезопасной, что в особенности принципиально для сетей закрытых типов.
Помните, что любые работы с электричеством должны проводиться только после того, как квартира либо дом стопроцентно обесточены на общем щитке. Перед хоть какой неувязкой с проводкой удостоверьтесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера либо бесконтактного типа включателя, тщательно изучите схему подключения — они отличаются в каждом из случаев.
Установка электровыключателей и проводки в помещениях не всегда просит вербования высококачественного спеца, но всегда стоит держать в голове о правилах неопасной работы с электричеством, учесть главные причины, а исходя из этого, Вы можете избрать правильную схему подключения конкретно для Ваших типов осветительных приборов.
Cхема подключения двойного выключателя на две лампочки
Двойные выключатели применяются для включения:
— 2-ух отдельных ламп, люстр, групп освещения
— Осветительного прибора (люстры, бра) у которого несколько плафонов либо ламп, которые разбиты на две группы

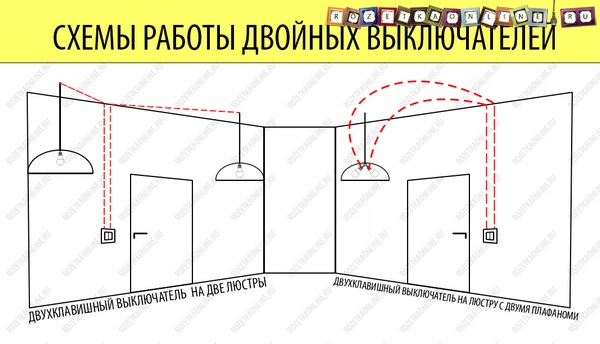

Наглядно, эти системы управления светом показаны на изображении ниже:
В первом случае, каждой кнопке механизма, соответствует своя люстра.
Во 2-м, люстра с 2-мя лампами, любая из которых по отдельности врубается одной из кнопок двойного выключателя.
Двухклавишные механизмы тут применяются однообразные, но схемы подключения, а означает и проводка различаются.

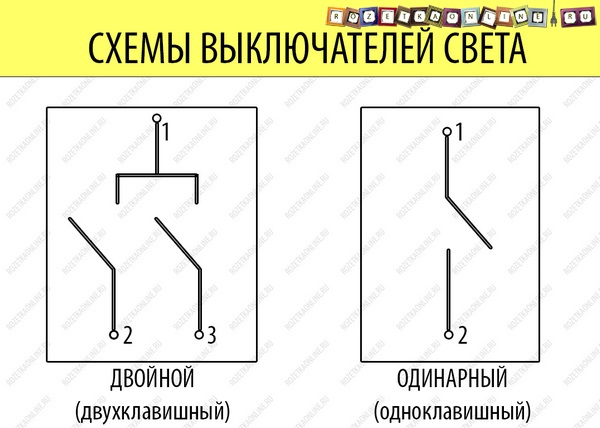

Схематический план устройства двойного выключателя в сопоставлении с одноклавишным, показаны на изображении ниже:
Видите ли, в него входит один фазный проводник, а выходит к источникам света два, каждый размыкается собственной кнопкой. Давайте сейчас разглядим главные варианты его подключения.

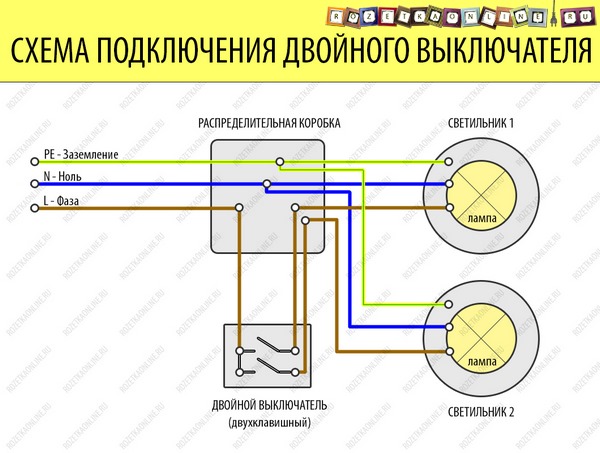

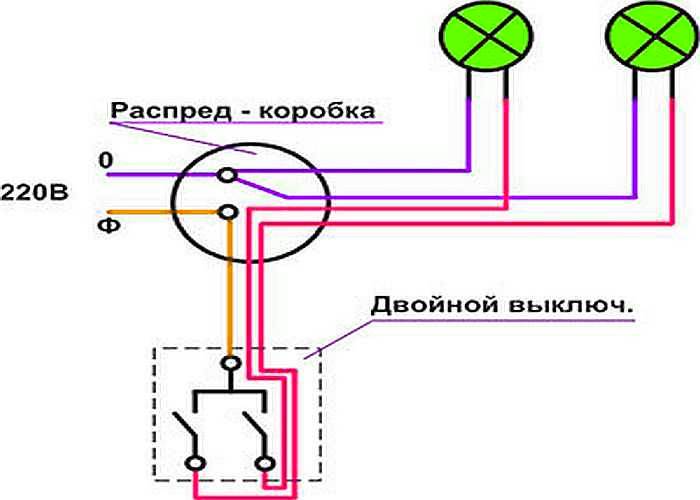

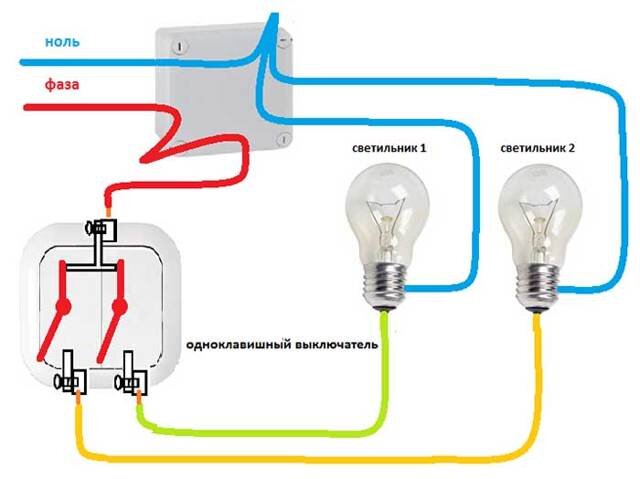

Схема подключения двойного выключателя на две лампочки
Если планируется включать два разных источника света — то в таковой системе используются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, 2-ух независящих осветительных приборов и двухклавишного выключателя.
При всем этом, вы должно быть увидели, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не применяется для обозначения фаз. Это изготовлено преднамеренно, так как обычно, при электромонтаже, применяется конкретно такие кабели. И для вас в распределительной коробке довольно соединить всё в таком же порядке как на схеме, дабы она верно работало.

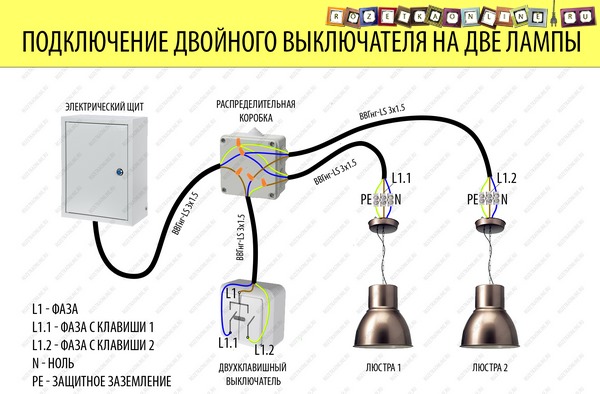

Схематически же это смотрится следующим образом:

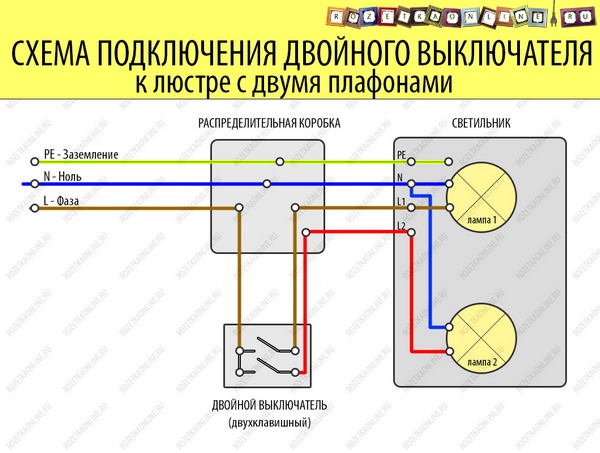

Схема подключения двойного выключателя к люстре с 2-мя лампами
Для случаев, когда 2-ой выключатель управляет 2-мя лампами (либо их группами) одной люстры, проводка делается по-другому. Главное отличие — внедрение заместо 2-ух трехжильных кабелей, идущих до осветительных приборов, 1-го четырехжильного.
Схема при всем этом такая:
Фазные оба фазных проводника от каждой кнопки, через распределительную коробку, идут к люстре, вкупе с нулевым и заземлением, вот поэтому применяется 4х жильный кабель. Других различий нет.

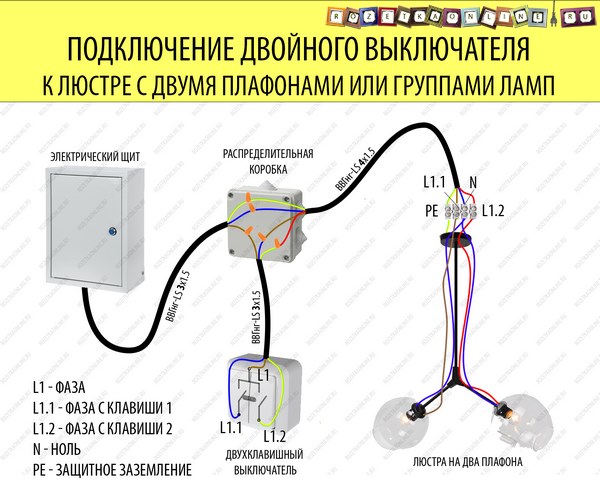

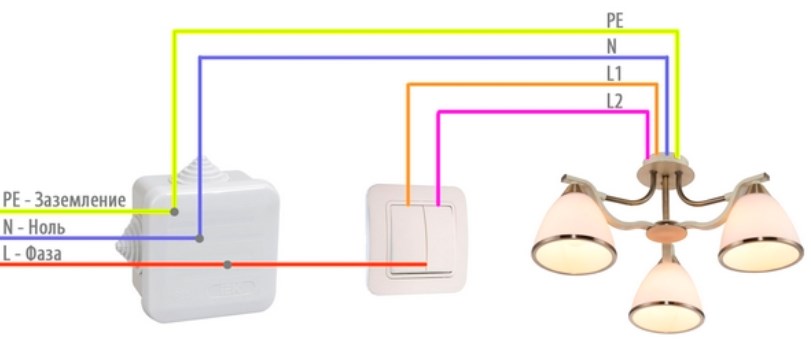

Схематически это смотрится так:
Сейчас, вы понимаете все главные методы подключения и сможете без помощи других выполнить проводку и соединение проводов в квартире либо доме.
Не считая того, хапомните если:
— в подрозетнике, где должен стоять выключатель, находятся три провода – то, вероятнее всего, механизм применяется двухклавишный.
— из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается осветительный прибор под двухклавишный выключатель, с 2-мя либо более плафонами.
— к источнику света подходят только три провода, а выключатель на стенке двухклавишный, то наверное кое-где еще есть вывод под осветительный прибор.
