Включение таких проходных выключателей в эл/цепь делает дополнительные удобства по управлению освещением в личных домах либо крупногабаритных помещениях, к примеру, складских, производственных и тому схожее. Хотя и для собственников квартир данные приборы представляют энтузиазм. Как вариант – установка в спальне, что дозволит выключить свет из другой «точки», расположенной около кровати.

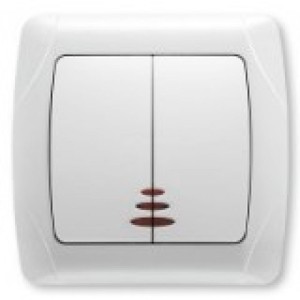

Но, обычно, в главном предполагаются изделия с одной кнопкой. Это самый обычный вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 кнопки, в чем его особенность и по какой схеме верно подключить устройство.
Проходные выключатели на 2 кнопки выпускаются в нескольких модификациях. Дальше – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это менее чем совмещенный вариант 2-ух одноклавишных выключателей проходного типа. Необходимо учитывать, что подобные приборы, независимо от модификации, работают исключительно в паре. Установка в эл/цепь только 1-го изделия совсем глупа.
Принцип деяния проходного выключателя
Без простых познаний об устройстве проходного выключателя на две кнопки навряд ли получится осознать, по какой схеме и как ее без помощи других подключать. Более четкое название этого устройства, исходя из особенностей функционирования – переключатель, так как в момент нажатия на кнопку происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в оборотное.

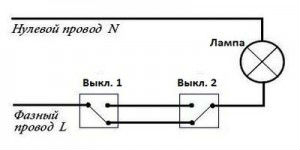

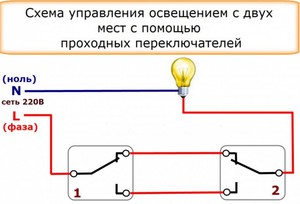

Исследование механизма работы целенаправлено начать с одноклавишного аналога. Схема его подключения показана на рисунке.
Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи врубается осветительный устройство. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет пылать, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из устройств поменяется положение кнопки и, соответственно, контактной группы.
Особенности двухклавишных устройств
К устройству №1 подходят 2 фазных проводника. Соответственно, и кнопок – две.
Промежных проводов, соединяющих выключатели, не 2, а 4.
Это и именуется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если поглядеть на его схему, припоминает обыденное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство создано для управления работой 2-х различных осветительных приборов (либо групп устройств, состоящих из параллельно включенных образцов).
Порядок подключения проходного выключателя на 2 кнопки
- Соединение контактных групп устройств между собой.
- Присоединение осветительных устройств.
- Подключение к ним нулевого провода и линий от проходного устройства.
- Проверка корректности сборки схемы.
- Подключение фазного проводника. При всех эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь.
Схемы подключения
Конструктивное выполнение устройств от различных производителей может несколько отличаться. Потому дальше – только общий порядок включения в цепь. До того как приступать к монтажу обретенного проходного выключателя, необходимо пристально изучить его схему, которая непременно приводится в сопроводительной документации на хоть какое эл/техническое устройство.
Создатель сознательно привел однотипные схемы с разным графическим оформлением. Это дает читателю возможность избрать ту, которая ему более понятна.

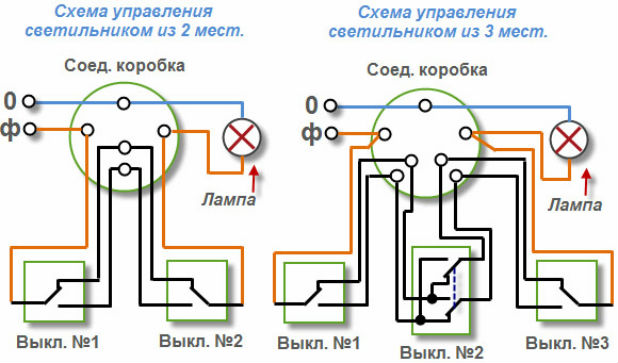

Варианты схем по методу управления
Делается из 2-ух точек
Схема самая обычная. Дабы избежать неурядицы с проводами, лучше применять кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и непременно парочка запасных. Итого – более 8 токопроводящих жил. Если предвидено заземление, то плюс 2 штуки. В случае обрыва хоть какой из линий еще проще произвести 2 переключения, чем заниматься подменой кабелей (проводов).

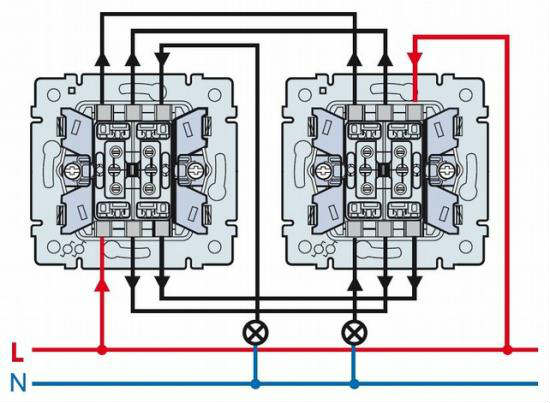

При управлении по двум фронтам схема смотрится так:

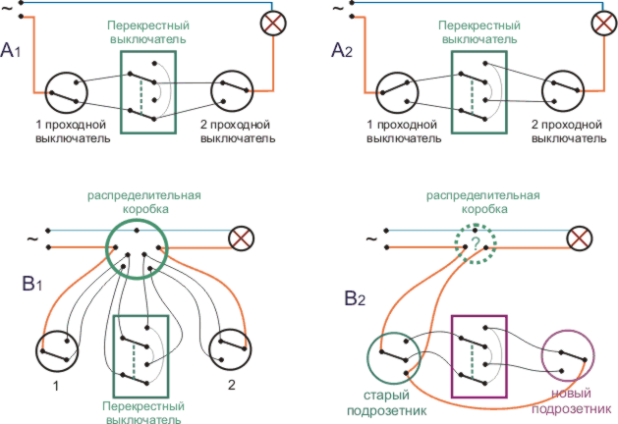

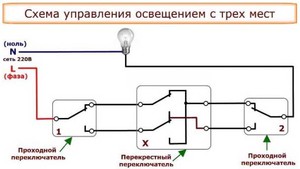

Из 3-х точек
Такое включение несколько труднее и применяется существенно пореже. К примеру, на лестницах с несколькими просветами (для «секционного» выключения освещения). Либо в холлах, имеющих более 2-ух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением нужно из 2-ух других точек. В таких случаях пригодится к тому же выключатель перекрестный. Он раздельно не устанавливается – только вместе с проходными.
Выходит, что ничего сложного в подключении проходного устройства с 2 кнопками нет. Необходимо только верно найти, где в распред/коробке фаза и ноль (при помощи индикатора).
На заметку:
- При установке устройств нужно соединять только их однотипные контакты (из одних и тех же пар). Неурядица приведет к тому, что схема работать не будет!
- В отличие от обыденных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением делается только переводом соответственной кнопки в другое положение. Потому к таким устройствам 1-ое время, может быть, придется привыкать.
- В большинстве многоквартирных домов 3-ий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных устройств о нем забывать нельзя.
- При использовании одноцветных проводников их концы следует пометить. Это значительно упростит их подключение по месту.
И последнее. Если провод (кабель) только-только куплен в магазине, это автоматом не значит, что он не имеет изъянов. Внешние повреждения увидеть нетрудно, а вот с внутренними не так все очень просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.
Вывод – до того как закладывать кабель (провод) в стенку (под плинтус), его необходимо проверить на отсутствие обрыва. Что такое «прозвонка» полосы при помощи простого мультиметра, разъяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

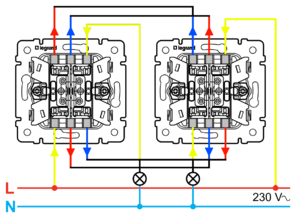

Схема подключения двухклавишных проходных выключателей
Для сотворения наибольшего комфорта устройство для выключения либо включения осветительных приборов в доме должен владеть не только лишь функциональностью, но и практичностью. В сопоставлении с проходными устройствами с одной кнопкой, двухклавишные выключатели благодаря собственной универсальности более комфортны.

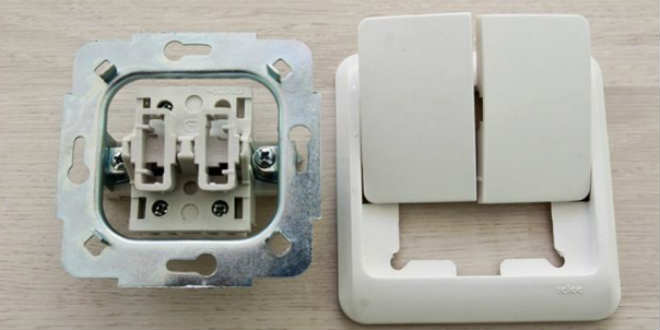

Проходная конструкция двухклавишной модели выключателя — это не что другое, как два одинарных устройства объединённых в одном корпусе, которые работают по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При всем этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом либо выключенном.
Основное назначение проходного выключателя

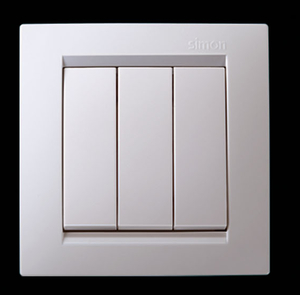

Проходное устройство для управления освещением в доме по собственному принципу стопроцентно повторяет обыденный стационарный аналог и потому выпускается с одной, 2-мя либо 3-мя независящими кнопками. Тяжело не согласиться, что рядовая конструкция выключателя установленного сначала лестничного пролёта либо длинноватого коридора и пульт управления, размещённый в другом конце помещения очень комфортны для решения вопроса освещения непосредственно взятого участка дома.
Выбор проходной конструкции выключателя прежде всего основывается на количестве кнопок устройства, так как это позволяет управлять сходу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления либо сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.
Многоклавишные выключатели проходного типа лучше устанавливать в огромных помещениях, в каких находится несколько входов и различных источников света, которые необходимо включать сразу. В других ситуациях целенаправлено устанавливать проходные приборы с одной кнопкой, которые более комфортны в использовании и имеют простейшую схему подключения.
Разновидности выключателей проходного типа
На рынке электротехники и сопутствующей ей аксессуаров существует огромное количество моделей проходных выключателей и переключателей от забугорных и российских производителей как простых одноклавишных, так и функциональных моделей. Самыми пользующимися популярностью числятся двухклавишные устройства, которые могут управлять сходу несколькими осветительными устройствами, находящимися в различных помещениях либо в одном осветительном приборе. Не такие пользующиеся популярностью, но более действенные выключатели с 3-мя кнопками, хотя схема их подключения намного труднее.
Благодаря проходному механизму работы выключателя возникает возможность организовать управление одним светильником с различных точек дома либо квартиры. Но для её воплощения будет нужно несколько одноклавишных устройств и перекрёстный переключатель. А при использовании нескольких перекрёстных устройств можно достигнуть управления светильником сходу из четырёх точек в квартире.
Охото отметить, что любая дополнительная точка управления источником света существенно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных устройств в доме. Хитросплетение проводов может ввести в заблуждение даже опытнейшего электрика.

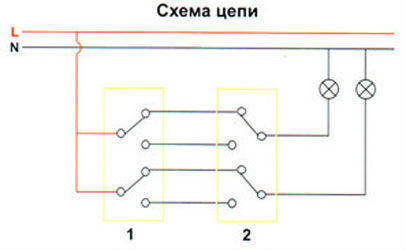

Особенности схемы подключения проходных выключателей с 2-ух мест
При правильной сборке схемы подключения двойных выключателей возникает возможность управления несколькими осветительными группами из 2-ух мест независимо друг относительно друга. При всем этом оба выключателя с 2-мя кнопками проходного типа будут работать по двум фронтам, но для этого необходимо выполнить следующие работы.
- Двухклавишные выключатели в количестве 2-ух штук инсталлируются на заблаговременно избранных местах в подрозетниках.
- Устанавливаются осветительные приборы либо многоламповые источники света, такие как люстра. К осветительным устройствам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
- Беря во внимание то, что на каждом переключателе по 3 контакта, то пригодится два трёхжильных кабеля соответственной длины.
- Соединение проводов происходит в распределительном коробе согласно схеме.
Воплощение таковой схемы, может быть, и с 4-мя одноклавишными проходными выключателями, но это не правильно в плане расхода дополнительных кабелей и коробок рассредотачивания.
По мере надобности двойной проходной выключатель можно применять в качестве перекрёстного аналога с одной кнопкой. Для этого перемыкают надлежащие контакты, а кнопки соединяют вместе для одновременного срабатывания.

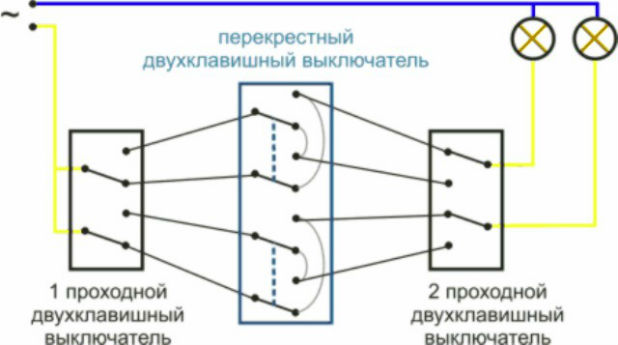

Особенности управления светильником с трёх мест
Двухклавишные переключатели проходного типа, как и аналоги с одной кнопкой могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с 2-ух мест. Другими словами, как и в прошлом случае подключать необходимо два двойных устройства и перекрёстный аналог в согласовании с определёнными шагами.
- Первым шагом будет установка выключателей в подрозетниках, закреплённых в стенке. Эта схема предполагает подключение 12 проводов в распределительной коробке.
- На следующем шаге осуществляется установка 2-ух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
- Кабель обрезается по нужной длине, при всем этом применяют трёхжильный провод. К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
- Фаза подводится к первому выключателю с 2-мя кнопками проходного типа, а далее следуя схеме к остальным устройствам.
- Подключение второго конечного выключателя проходного типа будет происходить конкретно от осветительного устройства.
- Очень принципиально при прокладке схем завышенной трудности верно промаркировать все кабеля и отдельные жилы. Дабы не ошибиться в хитросплетении проводов, необходимо делать пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту. Необходимо маркировать даже на 1-ый взор обыкновенные в подключении кабели.
- Как стало понятно из практики, установка таковой схемы просит применения увеличенной коробки либо спаренного её аналога. Это прежде всего обосновано тем, что в стандартном распределительном коробе просто не хватит места для высококачественного соединения проводов либо же из-за огромного количества соединительных колодок не получится закрыть крышку.
Также любые двухклавишные выключатели проходного типа можно применять как обыденные аналоги. С этой целью одну контактную группу или, вообщем, не применяют, или через неё подключают ещё один раздельно взятый осветительный устройство. Ознакомившись с вышеприведёнными методами управления светильниками с различных мест можно разобраться, что такое схема подключения либо как молвят электрики, схема расключения проходного выключателя.
Как подключить проходной выключатель на две группы осветительных приборов
До того как перебегать к монтажным работам, необходимо разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два устройства с одной кнопкой собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сумеет осознать принцип его работы и методы подключения, которое производятся по аналогии с обыденным выключателем с одной кнопкой, кроме пары аспектов:
- На первую часть выключателя, а, поточнее, на обе однообразные его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света любая из выходящих фаз будет питать свой осветительный прибор.
- В случае с устройством одинарного проходного устройства осуществляется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают 5 проводников к первому и на один больше ко второму устройству. Разница в количестве проводников обоснована в общем фазном проводе.
Исходя из, выше рассмотренных вариантов подключения проходных выключателей с различным количеством кнопок и способности применения их композиций, можно прокладывать самые различные схемы, которые позволяют управлять осветительными устройствами из разных мест дома. Хотя исходя из практики, в быту изредка встречается необходимость управления светильниками более чем из трёх различных точек в квартире.
