Схема подключения дифавтомата в однофазовой сети

Дифференциальный автомат – уникальный аппарат, сочетающий в едином корпусе функции сходу 2-ух защитных устройств – это сразу УЗО и автоматический выключатель. Мастера советуют применять дифференциальные автоматические выключатели в неотклонимом порядке при устройстве либо реконструкции проводки.

Каково предназначение дифференциальных автоматов, по каким характеристикам выбирается и какова его схема подключения – ответы на эти вопросы попытаемся дать ниже.

Конструкция дифавтоматов

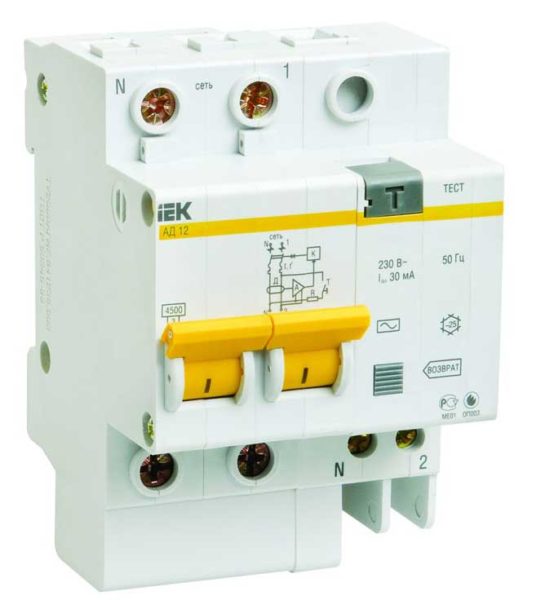

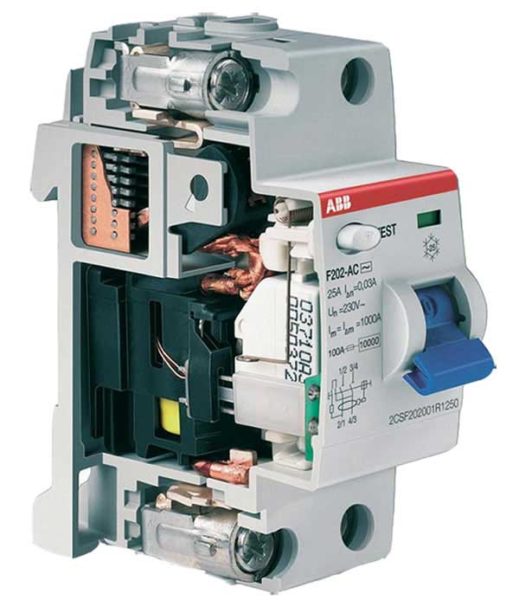

Дифференциальный автоматический выключатель – это электрический устройство, служащий для защиты сети и присоединенных к ней устройств от нерасчетных нагрузок и утечек тока. Практически он представляет собой комбинированное устройство из 2-ух главных многофункциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения оборотного тока. В рабочем состоянии сети величины входного и оборотного тока делают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети возникает ток на землю (утечка), разница между потоками сразу переключает реле и подача питания прекращается.

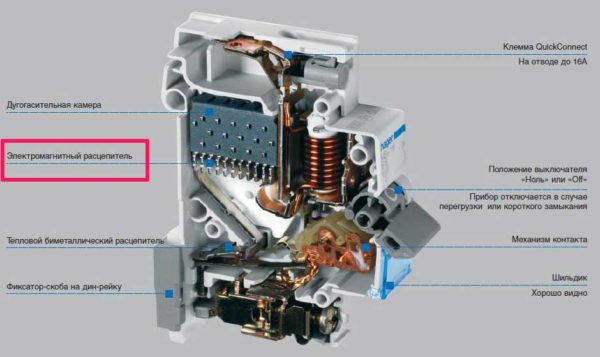

2. Автоматический выключатель (АВ). Он обустроен парой расцепителей: термическим и электромагнитным. 1-ый прекращает подачу тока при появлении перегрузки на группе потребителей, к которым подключен, а 2-ой – при маленьком замыкании. В разных дифавтоматах могут употребляться двух- либо четырехполюсные автоматические выключатели.

Кроме этих главных частей в рабочем модуле дифавтомата находится электронный усилитель и дифференциальный трансформатор.

Читайте также: ПУЭ 7. Правила устройства электроустановок. Издание 7

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такового устройства производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то использование устройства категорически запрещено.

Подключайте нулевой провод к клемме «N»!

Для стандартной бытовой электросети с напряжением 220В предусмотрены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазовой сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы инсталлируются по точно такому же принципу, но применяются в трехфазных электросетях с номинальным напряжением 380В. Их установка, обычно, просит большего места на DIN-рейке, чем для 4 модулей, так как нужно место для размещения блока дифзащиты.

Разновидности дифференциальных автоматов

Для наилучшего осознания различий дифавтоматов стоит отметить: если в доме/квартире отсутствует заземление, это уже символ того, что одни приборы могут подойти вам, а другие — уже нет. Кроме этого, выбор определенного вида автомата находится в зависимости от того, какое количество устройств будет подсоединено. При использовании единичного экземпляра нужно устройство с завышенной мощностью, если же проводка содержит различные группы проводов, другими словами устройств несколько, потребуются дополнительные дифавтоматы. Они должны быть совместимы и работать в комплексе.

Как избрать дифференциальный автомат? Выбор дифференциального автомата лучше создавать с консультантом в спец магазине, он поможет разобраться какой автомат подходит конкретно для ваших целей. Не считая того, нужные свойства содержатся во всех руководствах по использованию.

Итак, дифавтоматы бывают 2-ух видов:

1. Двухполюсные – применяются в случае, когда на весь дом/квартиру устанавливается один автомат, он устанавливается на вводной щиток.

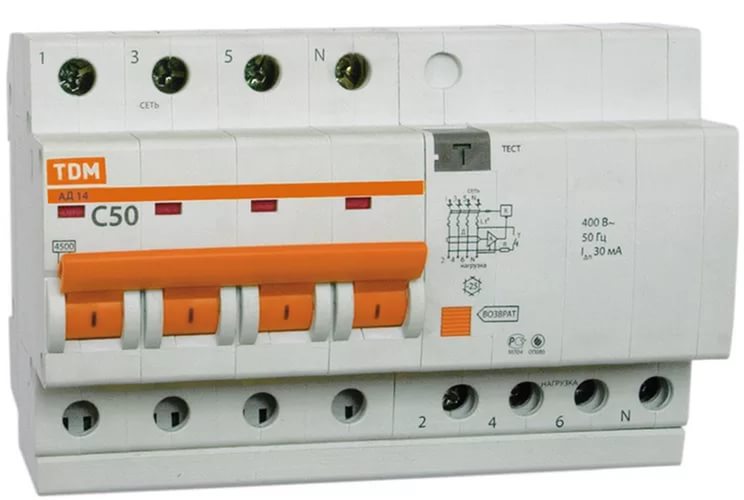

2. Четырехполюсные – для монтировки в нескольких точках, в согласовании с намеченным планом проводки.

Стоит учесть, что электрическая проводка может быть и однофазовой, и трехфазной. Ваш выбор при покупке должен зависеть и от этого фактора. Нужно узнать, планируется ли заземление. Если работы по электрике будут осуществляться вами без помощи других, нужно проверить соответствие устройства рассчитанной нагрузке, и приобрести устройство, беря во внимание некоторый припас.

Схемы подключения

Схема подключения дифавтомата просто читается даже для неопытным электротехником. В принципе, она не достаточно чем отличается от схем подключения других устройств, устанавливаемых в распределительном щите. Потому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той полосы (ветки), защиту которой он производит.

Подключайте нулевой провод к клемме «N»!

Подключение диффавтомата с заземлением

Вводный автомат

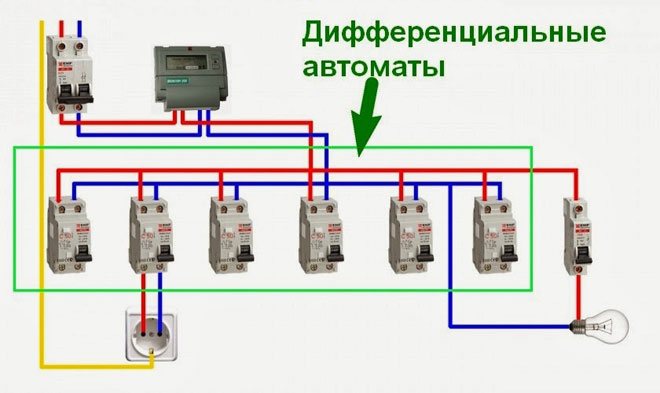

Разглядим две главные схемы подключения дифференциальных автоматов. 1-ая из них время от времени именуется «вводной автомат», так как в этом случае устройство ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для таковой схемы должен подбираться персонально, с учетом потребляемой мощности и других рабочих характеристик сети. Посреди преимуществ таковой метода организации защиты можно отметить:

• более низкую цена 1-го дифавтомата;
• компактность (один устройство всегда поместится в щите).

И следующие недочеты:

• при реакции на проблемы отключается подача тока на всю квартиру;
• ремонт займет больше времени, так как точно непонятно на какой из цепей произошла поломка, неведома даже причина отключения (куцее замыкание, утечка тока).

Отдельный автомат

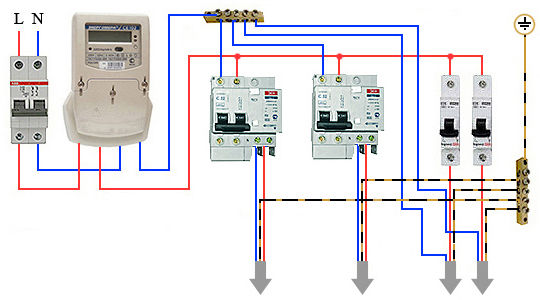

Вторую схему можно именовать «отдельные автоматы». В данном случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей либо веткой сети, также перед группой самих дифавтоматов. К примеру, отдельные дифавтоматы инсталлируются на группу освещения, розетки и стиральную машину. Это самый неопасный метод организации защиты электросети и её юзеров.

Читайте также: Разметка трасс электропроводок и мест установки осветительных приборов

Подключение 2-ух дифавтоматов

При монтаже таковой схемы нужна выбирать общий дифференциальный выключатель с более высочайшими рабочими параметрами, чем у групповых автоматов. Так, например, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой метод организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такового устройства происходит с маленький задержкой, при помощи которой можно организовать процесс последовательного отключения автоматов.

• самый высочайший уровень безопасности;
• в момент отключения точно понятно, на какой из линий электросети произошла трагедия.

• высочайшая цена комплекта дифавтоматов;
• конструкция занимает много места в силовом щите;
• относительная сложность монтажа и чтения.

Известен также облегченный вариант предшествующей схемы, в каком с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности таковой метод фактически не отличается от предшествующего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие полосы – нулевые провода, красные – фазы, а желтоватые пунктирные – заземление.

Схема подключения без заземления

Ранее все дома и строения строились с заземлением, для этого от системы к земле отводился особый контур, к которому в свою очередь подсоединялись все распределительные щитки. Современные технологии в области строительства далековато не всегда предугадывают наличие в доме заземления. И в таковой ситуации установка дифавтомата является не настолько рекомендацией, сколько требованием электробезопасности. В этом случае дифференциальный выключатель сам будет служить заземляющим элементом, что максимально принципиально для защиты от утечки тока. Подключение дифавтомата без заземления должно осуществляться по следующей схеме.

Подключение без заземления

Защита при отсутствии заземления

Правильное подключение автоматического выключателя к сети

Перечисленные выше методы рассматривались с учетом заземления. При его отсутствии понадобится такая схема.

Направьте внимание! При таком способе защиты целенаправлено применять провода и приборы наивысшего свойства.

Сейчас перейдем конкретно к ответу на главный вопрос: как верно подключить дифавтомат?

Главные моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

• Провода питания всегда должны подводиться к устройству сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответственное обозначение этих разъемов и принципная схема. Случайное подключение в оборотном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, идеальнее всего их поменять. В последнем случае – нарастить либо перевернуть дифавтомат на DIN-рейке (главное — не запутаться при предстоящем монтаже).
• Полярность контактов всегда должна быть соблюдена. Согласно интернациональному эталону на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Направьте внимание, что устройство может даже работать при неверном подключении, но несоблюдение полярности приведет к тому, что оно не будет демонстрировать реакцию на появление перегрузок и недлинного замыкания.
• Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих устройств. Но в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для обычной работы ноль каждого АВДТ может быть соединен только со собственной цепью.

Разница между селективным и неселективным методами подключения АВДТ

Для того, дабы выполнить селективное подсоединение дифференциального автомата, берут соответственный тип устройства с маркировкой «S» на нем. При любом другом варианте, несмотря на выборку входящих в цепь дифавтоматов, подсоединение будет неселективным.

Сущность селективного подсоединения – селективный АВДТ стоит на входе, например на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.

Читайте также: Сопротивление и диэлектрические утраты изоляции силовых кабелей

При срабатывании АВДТ в одной из квартир, питание на другие отключено не будет, если входящий дифавтомат селективного типа. При всем этом никакого риска выгорания проводки, либо выхода из строя электроприборов в них нет.

Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в хоть какой из квартир без электричества остаются все квартиры на этаже. Вне зависимости от типа схемы, первого либо второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.

Аннотация по подключению

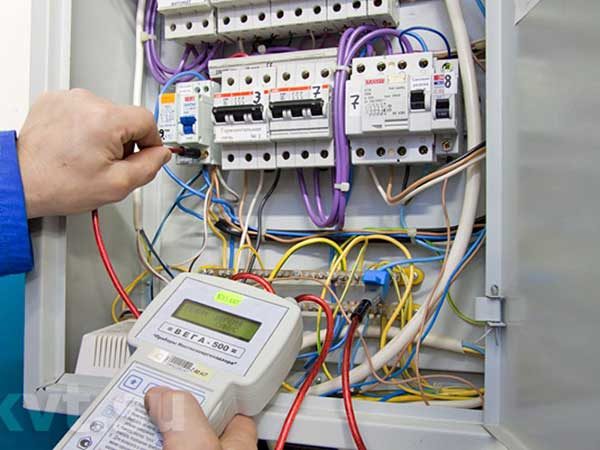

После определения схемы и покупки всех нужных деталей, приступим к установке дифавтомата (ов).

Осмотрите устройство на наличие изъянов и трещинок. Они могут конкретно воздействовать на правильную работу устройства.

Отключите дом либо квартиру от сети, вырубив распределительный щит. Непременно удостоверьтесь в отсутствии напряжения при помощи мультиметра либо индикаторной отвертки.

Обычные ошибки

Невзирая на то, что процедура подключения дифавтомата довольно ординарна для проведения её своими руками, достаточно нередко допускаются малозаметные ошибки, не дозволяющие устройству работать верно:

Что такое дифавтомат, зачем используют, как подключить

Из статьи вы узнаете, что такое дифавтомат и зачем используют, какие бывают, устройство и принцип деяния устройства, принципная схема, расшифровка обозначений на корпусе, как подключить.

Безопасность – это принципиально

При проектировании и прокладке низковольтной электрической сети одной из основных задач для профессионалов является защита от маленьких замыканий и обеспечение наибольшего уровня безопасности.

Для ее решения используются особые устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже разглядим следующие вопросы:

• Что же это все-таки за изделие?
• Зачем используют, и какие виды дифавтоматов бывают?
• Из каких частей он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем предпосылки срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее всеохватывающей защиты.

В одном аппарате соединяется воединыжды две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным способностям, изделие пользуется широким спросом в быту и на производстве.

Сфера использования

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания завышенных токов, возникающих в случае КЗ либо перегрузки.
• Предотвращения пожара либо попадания людей под действие напряжения из-за возникновения утечки, возникающей из-за плохой изоляции проводов либо выхода из строя бытовых устройств.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во 2-м — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае применяются изделия с 2-мя полюсами, а во 2-м — с 4-мя.

Конструктивные особенности, принцип деяния и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, нетрудно выделить конструктивные элементы защитного аппарата.

К главным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (термический и электромагнитный).

Любой из частей делает определенные задачи. Разглядим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых впрямую находится в зависимости от количества полюсов.

В его задачку заходит сопоставление нагрузочных токов в каждом из проводников. В случае расхождения характеристик возникает ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь средством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена особая кнопка, в большинстве случаев подписываемая, как «TEST». Она подключена через сопротивление, которое подключается 2-мя методами:

• Параллельно одной из имеющихся обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки юзер искусственно сформировывает ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В неприятном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Предназначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

В большинстве случаев это бывает при возникновении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят толики секунды.

В отличие от электромагнитного, термический расцепитель защищает не от КЗ в цепи, а от перегрузок. В базе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластинка из биметалла равномерно изгибается.

В определенный момент она повлияет на отключающий орган защитного устройства. Задержка времени термического расцепителя находится в зависимости от тока и температуры в месте установки. Обычно, эта зависимость имеет прямо пропорциональный нрав.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Не считая тока утечки, указывается и номинальный ток расцепителя. Более тщательно о маркировке аппарата побеседуем ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно отыскать всю нужную информацию.

Исследовав главные характеристики, легче принимать решение — подходит ли устройство под решения определенных задач.

К более принципиальным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного наименования («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Тут C — черта зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого неприемлимо.
• 230 В — номинальное напряжение, при котором допускается использование аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.

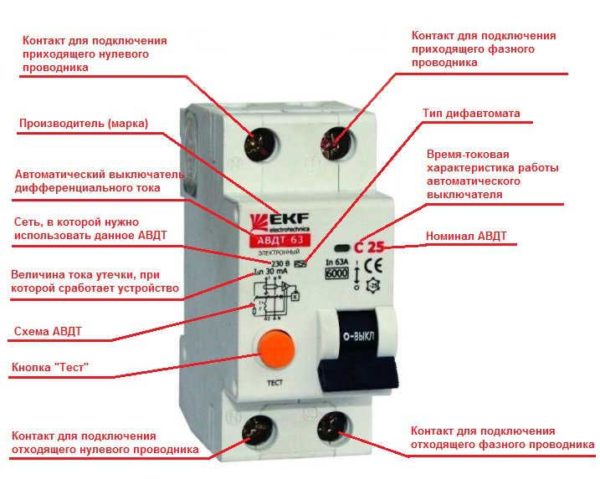

• Особый символ, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о возможности дифференциального автомата демонстрировать реакцию на неизменный либо переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципная схема. Обыкновенному мещанину она может ничего не поведать, потому на нее не непременно уделять свое внимание.

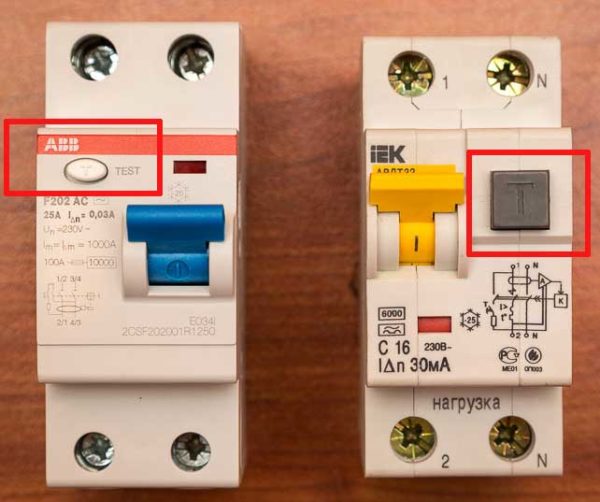

Также на наружной части устройства предусмотрена кнопка «ТЕСТ», нужная для повторяющегося контроля исправности устройства в части УЗО. Об особенностях проверки при помощи этого элемента мы уже гласили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Тут вероятны следующие варианты:

• Тип сети — однофазовая либо трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во 2-м — 380.
• Наличие заземления — есть сети с заземлением либо без него.
• Место для монтажа. В большинстве случаев АВДТ устанавливается в квартире, но вероятен установка на каждую отдельную группу проводников.

С учетом рассмотренных критерий нужно обусловиться, как подключать защитный аппарат. Стоит держать в голове, что дифавтомат может иметь ряд конструктивных различий.

Разглядим главные методы подключения в щитке:

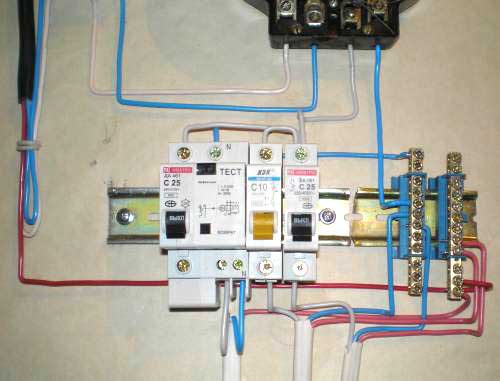

1. Простой вариант. Пользующийся популярностью метод — установка 1-го дифференциального автомата, который защищает всю цепочку. При выборе такового варианта лучше брать дифавтомат с огромным номинальным током, дабы учитывать нагрузку всех потребителей в квартире. Главный минус схемы заключается в трудности поиска места повреждения при срабатывании защиты. На самом деле, неувязка может прятаться на любом из участков проводки.В приведенной схеме видно, что «земля» идет раздельно и соединяется воединыжды с шиной заземления. К ней же подключаются все проводники (PE) от электрических устройств. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это разъясняется различием величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это усовершенствованный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачку поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Поэтому, защитный аппарат будет работать исключительно в той ситуации, когда неувязка возникнет на контролируемом участке цепи. Другие участки продолжат работать в обыкновенном режиме. В отличие от прошлой схемы, отыскать неисправность в случае КЗ, возникновения утечки либо перегрузки в сети много проще. Но имеется и недочет — огромные денежные издержки, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата предполагают наличие защитной «земли». Но в некоторых домах либо на дачном участке контур заземления отсутствует совсем. В таких сетях применяется однофазовая сеть, где находится только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата лучше на сто процентов поменять проводку в доме. В неприятном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда нужна установка дифференциального аппарата в цепи 3-мя фазами (к примеру, в современной квартире, в доме либо в гараже), нужна соответственный АВДП. Принципа построения тут таковой же, как и раньше случае. Разница в том, что на входе и на выходе необходимо подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе использования защитного устройства принципиально осознавать, в каких случаях оно может сработать.

С учетом этих аспектов стоит принимать решение о причине задачи (куцее замыкание, ток утечки и остальные).

Разглядим любой из вариантов более тщательно:

Срабатывание без нагрузки.

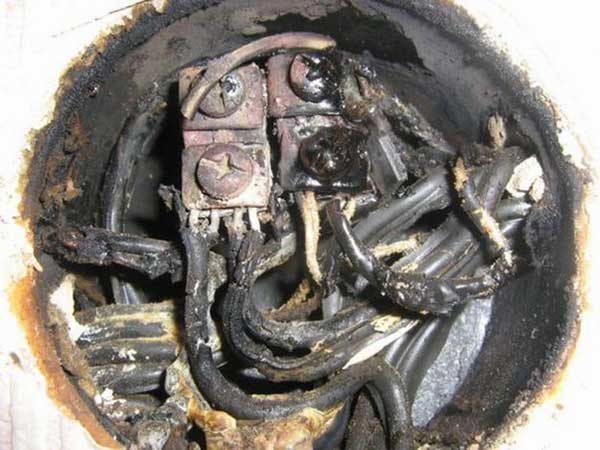

В старенькых домах с нехороший проводкой имеют место суровые препядствия с изоляцией.

Последняя изношена и высок риск возникновения токов утечки, величина которых может изменяться с учетом многих характеристик — наличия вблизи животных уровня влажности и т.д..

В таковой ситуации АВДП может срабатывать неверно.

Предпосылкой трудности может быть:

• Покоробленная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления предпосылки нужна ревизия проводки. Начинать нужно с диагностики места повреждения.

К примеру, если дифавтомат выбивает при включении лампочки, делему нужно находить в осветительной цепи.

Если АВДП срабатывает после подключения какого-то или устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-нибудь причине провода N и PE касаются друг дружку, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке либо в коробе под розетку.

Логика срабатывания построена на принципе деяния устройства. Если «ноль» и «земля» объединены, ток делится между 2-мя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он принимает данный факт, как утечку.

С неувязкой нередко сталкиваются начинающие мастера, которые не имеют подабающего опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, делему нужно находить в изоляции. Применять проводку при таковой неисправности опасно, потому рекомендуется вызвать спеца и разобраться с неувязкой. Если же ее игнорировать, высок риск попадания под напряжение кого-то из членов семьи либо появления пожара.
2. При скачках напряжения. Логика дифавтомата построена таким макаром, что отключение может происходить в случае увеличения напряжения. Правда, таковой опцией владеют не все устройства, а только имеющие электронную схему. Не считая того, защита может работать при КЗ снутри потребителя, ведь дифавтомат умеет отключаться при таком виде трагедии.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного использования принципиально знать правила подключения и эксплуатации, также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как делать установка проводки в древесном доме.

Видео: Дифавтоматы схемы подключения. Часть 1
