Датчики движения появились относительно не так давно, но уже успели занять свое место в интерьерах домов, квартир, кабинетов и даже улиц. Удобность и простота применения — их главные достоинства. Установка датчиков движения, процесс не непростой и не просит особых способностей. Как верно совершить установка и подключение данного устройства, тщательно рассказывается в данной статье.
Механизм работы
Существует два механизма работы устройств.
Устройства 1-го типа фиксируют перемещающийся объект и передают сигнал через коммутацию электрической цепи. Когда человек покидает помещение, устройство перестает передавать сигнал и устройство отключается. В этом случае работа осуществляется с активно-индуктивной нагрузкой цепи. Такие аппараты в большинстве случаев подключаются к осветительным устройствам: контакты замыкаются, сигнал передается, и лампочка зажигается. Подключение обыденного осветительного прибора с датчиком движения поможет сберечь средства и не переплачивать за электричество.
Территория чувствительности устройства может варьироваться от 3 до 2000 Лк.
2-ой тип датчиков улавливает колебания электромагнитных волн. Для таких устройств предусмотрена регулировка времени включения с помощью тумблера. Также данный тип имеет задержку при включении. Лампочка может зажечься через пару секунд либо даже минут.
Подключение устройства

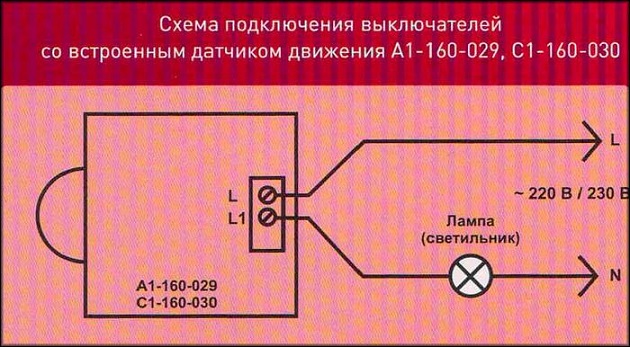

Выделяют два вида датчиков: двух- и трехпроводные.
Устройства первого типа (двухпроводные) нужна подсоединить сходу в подрозетники: устанавливаемый устройство врезается в фазный провод, по аналогии с выключателем. Сам устройство размещается между лампочкой и автоматом.
- автоматический выключатель электроприборов от сети 220 В;
- распределительная коробка;
- сам датчик;
- осветительный прибор.

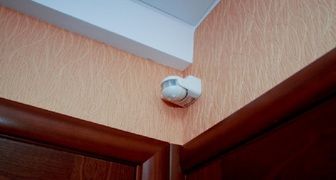

Перед установкой следует избрать подходящее место с соблюдением следующих критериев:
- высота от 1-го до 2-ух метров;
- отсутствие поблизости занавесок;
- открытая дверь не должна загораживать установленного устройства;
- отсутствие поблизости батарей отопления;
- если в квартире имеются кот либо собака, то в большинстве случаев устанавливают устройство с функцией “размер перемещающегося объекта”. Датчик движения для включения света не будет демонстрировать реакцию, когда перед ним пробежит животное.
Процесс установки
- Провести в распределительную коробку три кабеля от автомата, осветительного прибора, датчика.
- Вывести на осветительное устройство трехфазный кабель.
- Следующим шагом нужно соединить между собой нулевые кабели от автомата и источника света.
- Потом проводим главные жилы: от автомата к датчику и от датчика к светильнику.
- Дальше нужно подключить провод, соединяющийся с лампочкой, конкретно к самой клемме (туда, где изображен значок лампочки либо значок “нагрузки”). 2-ой провод провести к клемме “L”.
- Готовая установка помещается в подрозетник и запирается с помощью планки.

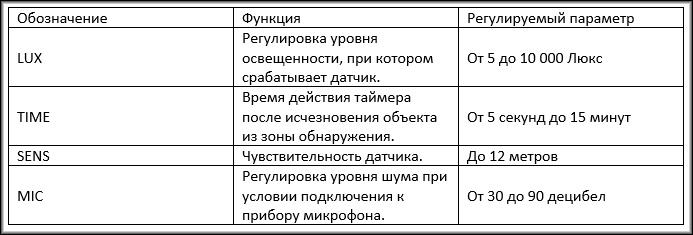

Готовое устройство остается только настроить. Для этого нужно пристально оглядеть лицевую панель и отыскать три либо четыре регулятора (в различных моделях их наименование и количество может различаться):
- На первом изображено две буковкы А (авто) и М (механически). Нужно повернуть регулятор на А — авто режим.
- На втором, обычно, изображены солнце и луна. Данный переключатель отвечает за работу устройства в различное временя суток. Можно поставить, дабы свет врубался ночкой либо деньком.
- На 3-ем изображены часы. Таймер показывает, через сколько отключится освещение при выходе человека из комнаты. На данном пт у каждой модели могут быть различия. Подробнее о спектре времени можно выяснить из прилагающейся аннотации.
Когда все нужные опции будут совершены, можно включить конструкцию в распределительном щитке и проверить работу на практике.
Посреди преимуществ данного способа можно отметить:
- простоту установки;
- универсальность;
- отсутствие необходимости докупать и монтировать дополнительные включатели;
- при отсутствии необходимости, можно поменять на обычный одноклавишный переключатель.
Трехпроводные датчики
Уже по наименованию просто найти, что таковой датчик движения для освещения будет иметь уже не две, а три клеммы. Большой выбор данного типа устройств дозволит подобрать необходимое по прибыльной стоимости. Все датчики с 3-мя клеммами имеют аналогичный принцип строения, а их подсоединение практически ничем не отличается у всех производителей.
Чему уделить внимание перед покупкой
Датчики данного типа имеют определенные свойства, на характеристики которых нужно направить внимание еще в магазине. Главным аспектом, определяющим качество устройства, является его защищенность от попадания воды, обозначаемая знаками IP.
Существует несколько главных видов устройства по защищенности:
- IP44 — предназначен для размещения устройства в дома. При желании его можно установить и на улице, но под навесом либо козырьком.
- IP65 — можно смело располагать на улице под открытым небом. Он обладает завышенной пыле- и влагозащитой. Но, стоить он будет существенно дороже обыденного.
2-ая принципиальная черта, которую имеет каждый датчик — температура эксплуатации. Работать стандартные ИК-сенсоры могут при температуре до −20 ºС. В сильные заморозки они начинают глючить и выходить из строя, потому не подходят для уличного применения.
Подключение трехпроводных устройств
Подключаются датчики данного вида с помощью тех же 4 устройств:
- автоматического выключателя;
- распределительной коробки;
- самого датчика;
- осветительного устройства.
Подсоединяется трехпроводной датчик движения согласно данной схеме:
Соединение устройства происходит в распределительный коробке с помощью 3-х проводов:
- От автомата идут 3 кабеля: “L” (фаза), “N” (рабочий нуль) и нулевой защитный, также узнаваемый, как земля (“PE”).
- Три провода идут на осветительный прибор, корпус которого состоит из металла. Два подключаются, когда корпус пластмассовый.
- Три провода на сам датчик.
Процесс монтажа

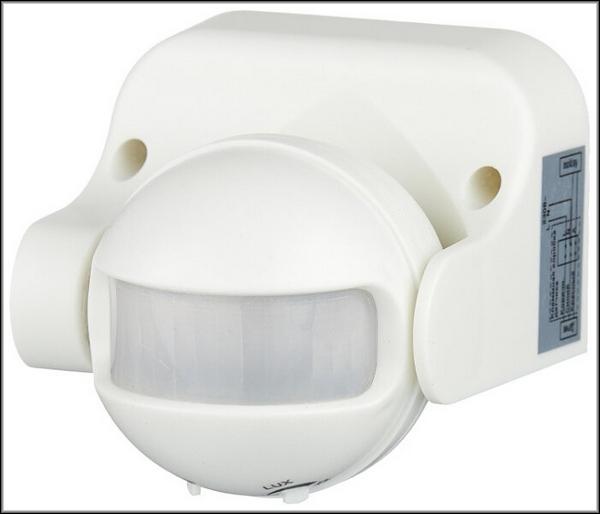

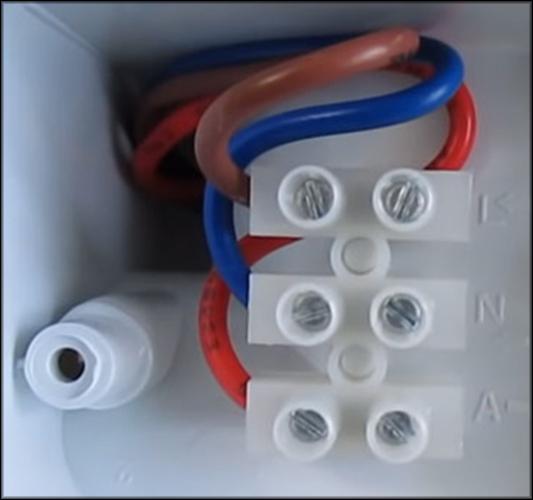

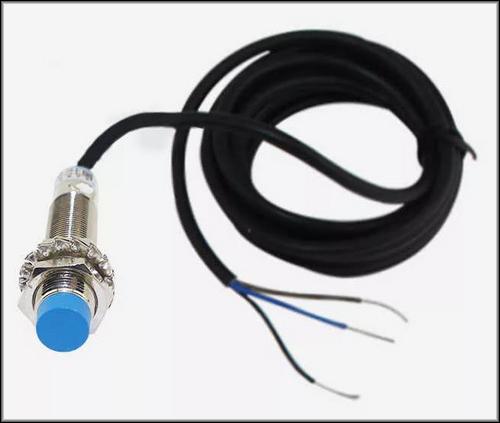

Трёхпроводной датчик имеет следующий вид.
Подключение собранного датчика движения к лампе может происходить 2-мя способами: без выключателя и с выключателем. Для настоящей работы нужно верно подключить датчик движения.
Подключение без выключателя:
- В распределительную коробку от автомата заводятся 3 провода: фаза, ноль, также заземление.
- Дальше туда же проводят два кабеля от осветительного прибора, с пластмассовым корпусом, либо три, от устройства с железным корпусом.
- Последним подводится трехжильный провод датчика движения.
- Дальше соединяем вместе 3 нулевых провода от различных кабелей. Жила, заземления от автомата, соединяется с “землей” от осветительного устройства.
- Сейчас соединяем фазные жилы. Первыми соединяются провода от автомата и от датчика движения. Дальше соединяем вторую (выходную) жилу от датчика с фазным контуром осветительного устройства.
Подключение устройства через выключатель осуществляется параллельно.
- Соединение заземления и ноля происходит по схеме, которая использовалась в устройстве без выключателя (описано ранее в тексте).
- Но, есть некоторые различия при соединении фазных жил для датчика движения с выключателем. К примеру, провод от автомата соединяется с входящим в датчик проводом, потом он же соединяется с выключателем. Кабель, выходящий от устройства движения, соединяется с осветительным устройством и от него же прокладывается провод конкретно к самому выключателю.
Предпосылки сбоев работы устройства
Иногда юзеры замечают неверное включение лампочки уже установленного устройства. Если устройство установлен на улице, то предпосылкой нехороший работы могут быть колыхания деревьев, которые улавливает детектор. Проверить датчики движения можно заклеив окошко устройства непрозрачной лентой. Если свет все равно зажигается, то причину поломки следует находить снутри устройства. Если неверные включения закончились, то следует поменять опции датчика и поставить его в другое место, подальше от деревьев.
Очередной неувязкой может быть повторное включение лампочки сразу после ее выключения. Данная ситуация случается, когда в осветительный устройство вкручена лампочка накаливания. При остывании она выделяет инфракрасные лучи, которые фиксирует датчик, что приводит к новенькому включению света. Совладать с данной неувязкой можно, установив осветительный прибор таким макаром, дабы свет от него не доходил до устройства, фиксирующего движение.
Датчик движения очень комфортная и нужная вещь в каждом доме. Но, для людей, не разбирающихся в проводке, установка может быть не таким обычным, каким кажется на 1-ый взор, и иногда, без помощи профессионалов никак не обойтись.
Схема подключения датчика освещенности и его установка
В продолжении нашей статьи «Датчик освещенности (освещения) | сумеречный выключатель», мы представляем приятную схему подключения датчика освещенности, а так же подробную пошаговую фото аннотацию по его установке.

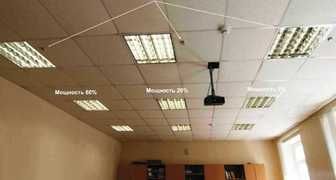

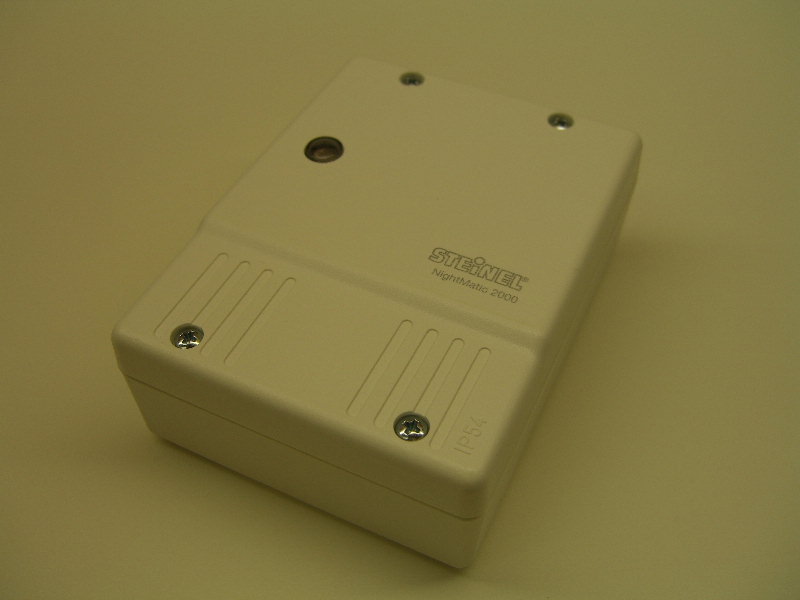

Итак, дабы лучше разобраться в том, как подключить датчик освещенности, возьмем сумеречный выключатель Steinel серии NightMatic 2000.
Его главные свойства такие:
— Размеры 99 x 74 x 37 мм
— Питание 230 – 240 В, 50 Гц
— Мощность макс. 1000 Вт (активная нагрузка, напр. лампа накаливания) макс. 500 Вт (некомпенсированная, индуктивная, cos φ = 0,5, напр. люминисцентные лампы
— Установка светового порога с силой света приблизительно в 2 – 10 лк.
— Потребляемая мощность 0,8 Вт
— Класс защиты IP 54 / II
Схема подключения датчика освещенности
Схема подключения датчика освещения подобна схеме подключения обычного выключателя, не напрасно одно из его заглавий – «сумеречный выключатель». Обычно датчик освещенности ставится в «разрыв» фазного провода идущего к светильнику. Главное различие проводки для него, от проводки обыденного выключателя, состоит в том, что для работы сумеречного выключателя нужна подвод к нему и нулевого провода, который в обыденных выключателях не применяется.
При всем этом проводка для датчика освещения может выполнятся 2-мя основными методами, это:

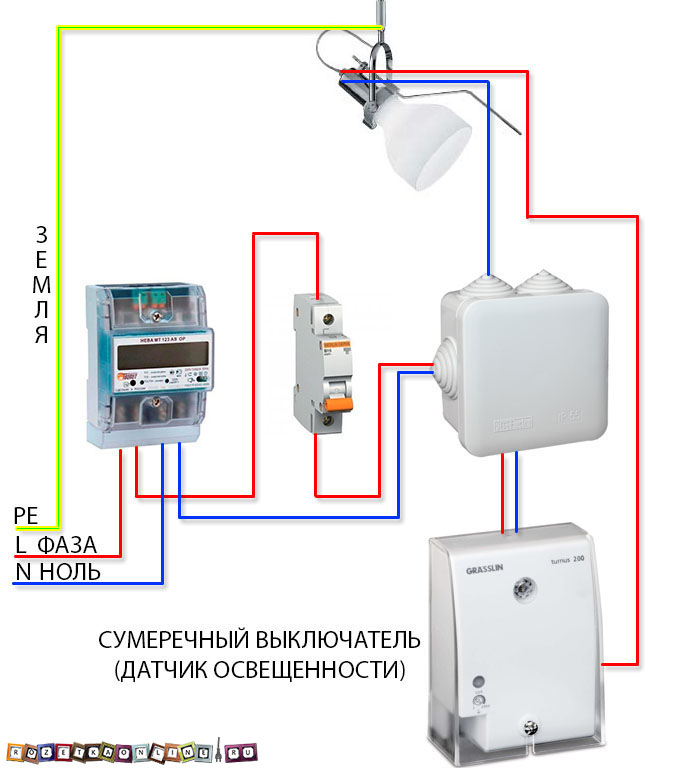

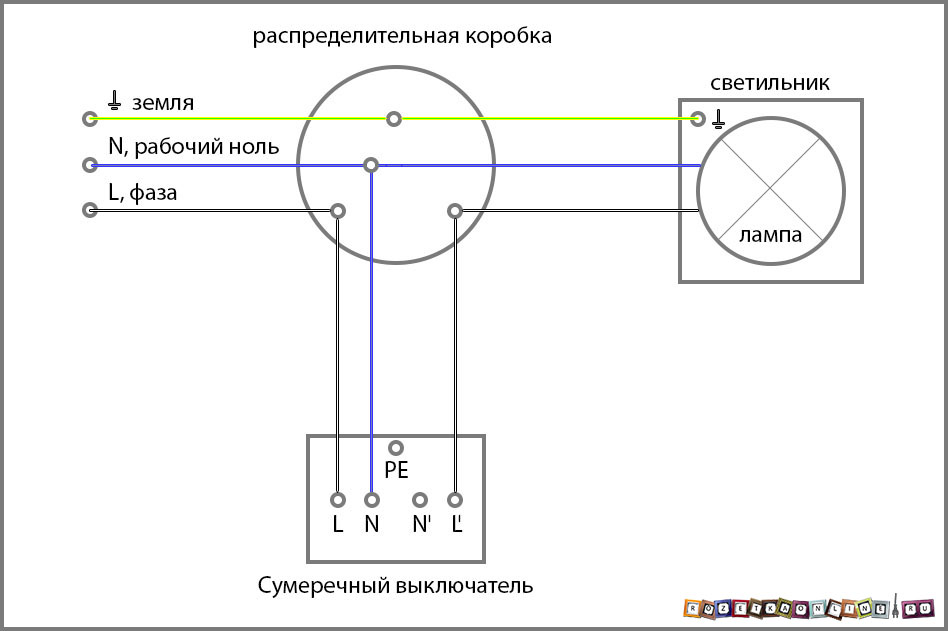

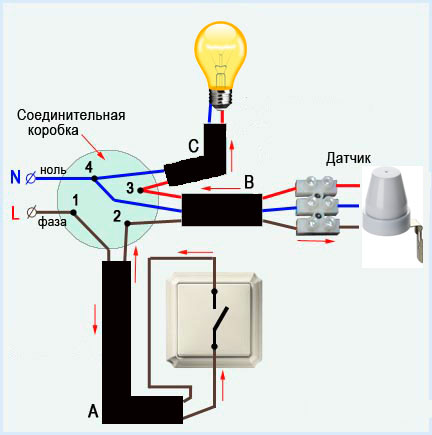

Схема подключения датчика освещенности через распределительную коробку
В случае, если вы делаете проводку для сумеречного выключателя во время ремонта, идеальнее всего коммутацию проводов выполнить через распределительную коробку как показано на изображении ниже. Тут к светильнику подведен нулевой провод и земля (нулевой защитный провод) прямо из распред. коробки, а фазный провод идёт пройдя через датчик освещения. К самому же датчику подводится соответственно – фазный провод, провод идущий к светильнику и нулевой провод.

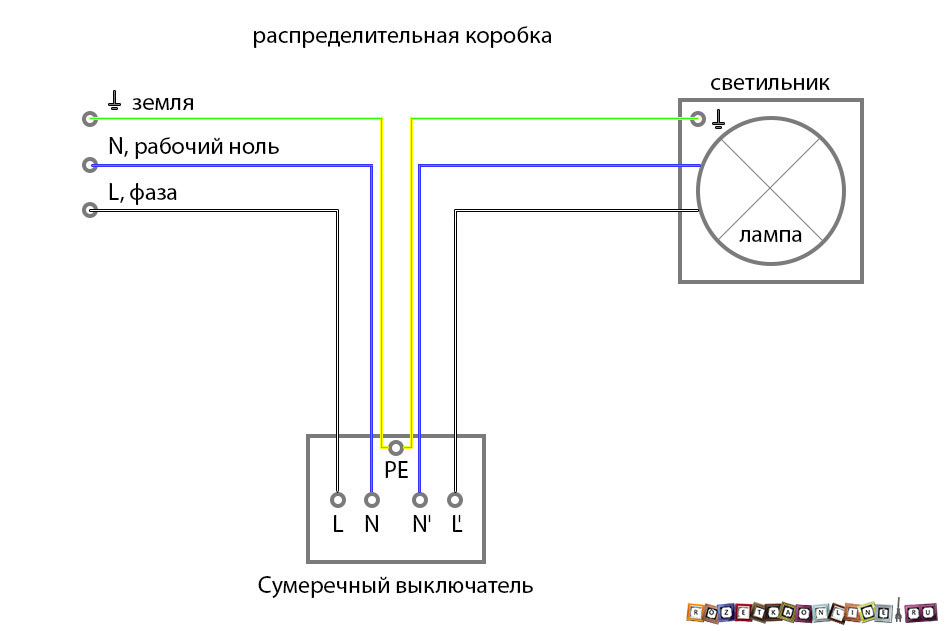

Схема подключения датчика освещенности с коммутацией проводов в датчике освещения.
Коммутация проводов в датчике освещенности применяется обычно в тех случаях, когда проводка делается уже при чистовой отделке и нет способности выполнить распределительную коробку. Схема показана ниже. Здесь к сумеречному выключателю подходят фаза, ноль и земля, а уже от него идет вывод этих проводников на осветительные приборы.
Датчик освещенности | подключение.
В нашем примере установки датчика освещенности, мы будем применять вторую схему, без применения распределительной коробки. Более тщательно о выборе места установки и настройке читайте в статье «Датчик освещенности (освещения) | сумеречный выключатель».

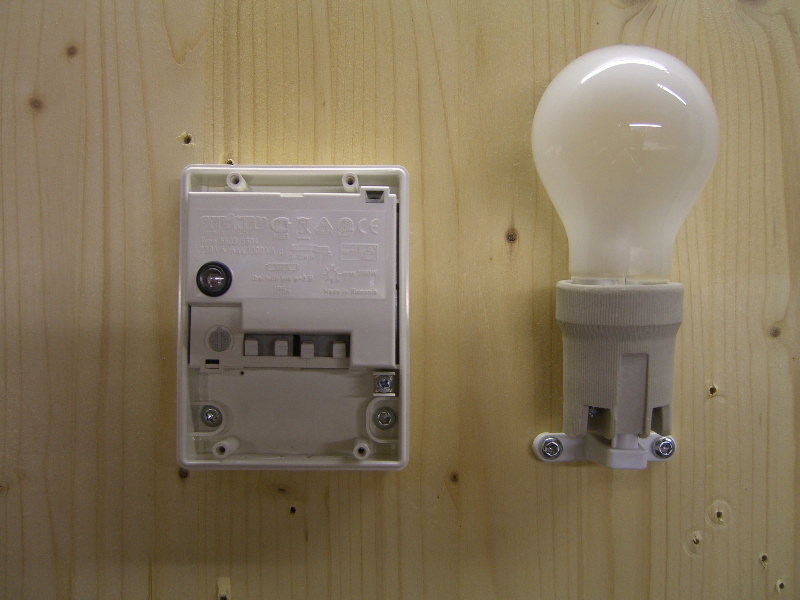

Для большей наглядности, мы произведем установку на щите. Для этого крепим вблизи вместе датчик освещенности и лампу в патроне, которая будет символизировать осветительный прибор.

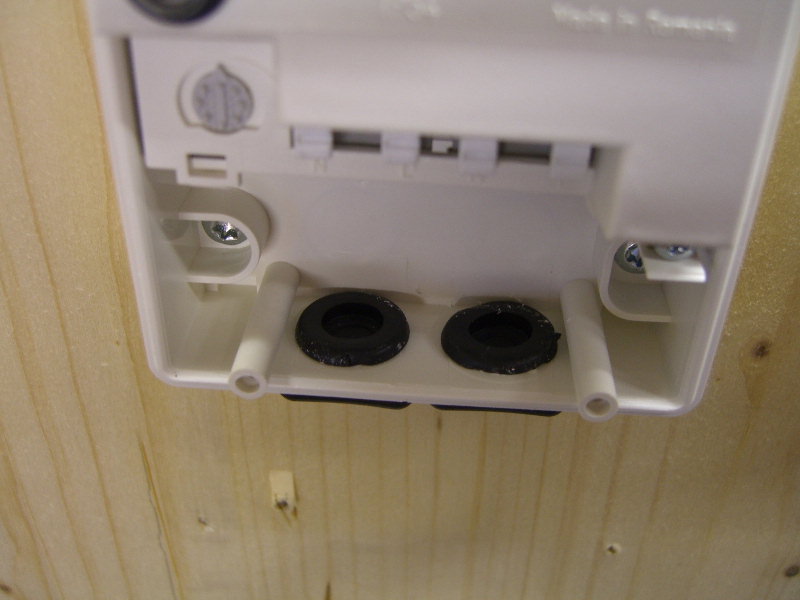

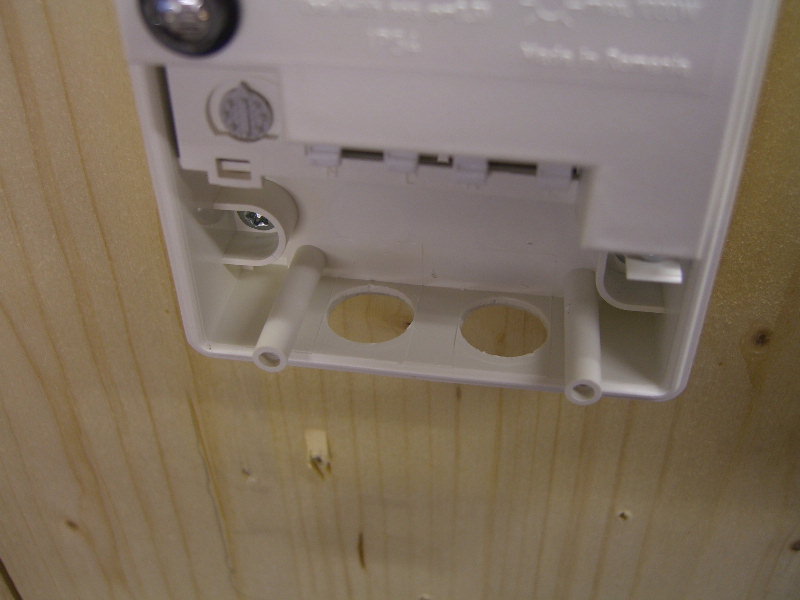

Сейчас проделываем отверстия в нижней части корпуса датчика освещенности под прокладку проводов, для удобства они вначале намечены производителем. После чего вставляем в готовые отверстия резиновые пробки-уплотнители, из комплекта поставки датчика освещения, которые предупредят попадание пыли и воды вовнутрь.
Принципиально: Непременно при установке ориентируйте датчик освещенности вниз вводными проводами, это существенно повысит его пыле и влагозащищенность.

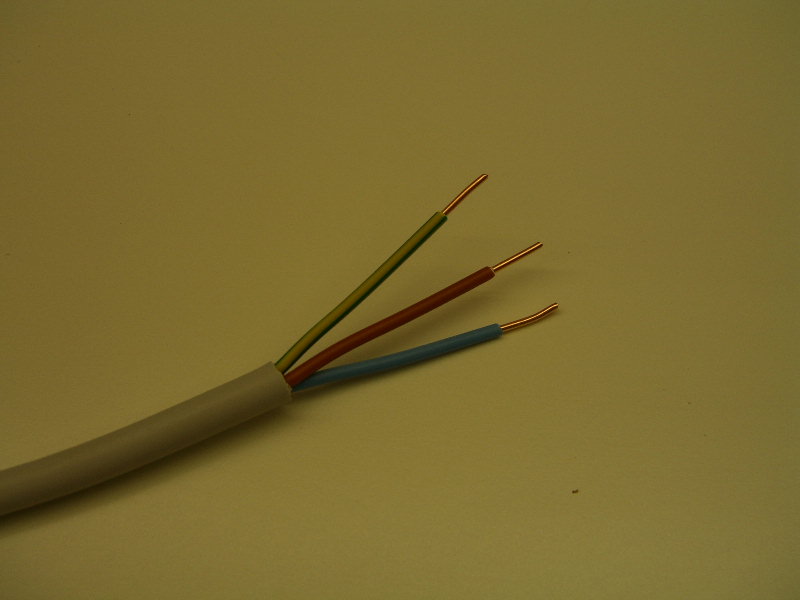

Отключаем подачу электричества и подготавливаем входящий питающий провод, который, согласно схеме, к сумеречному выключателю должен подходить трехжильный: фазный провод – карий, рабочий ноль – синий, защитный ноль (земля) – желто–зеленый. Отмеряем нужную для подключения длину проводов, после этого обрезаем их, а концы зачищаем примерно на 10мм.

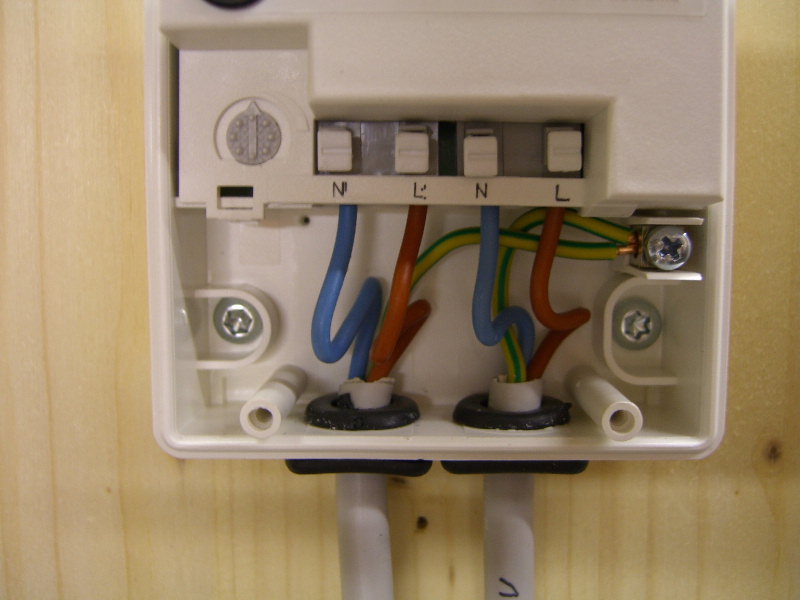

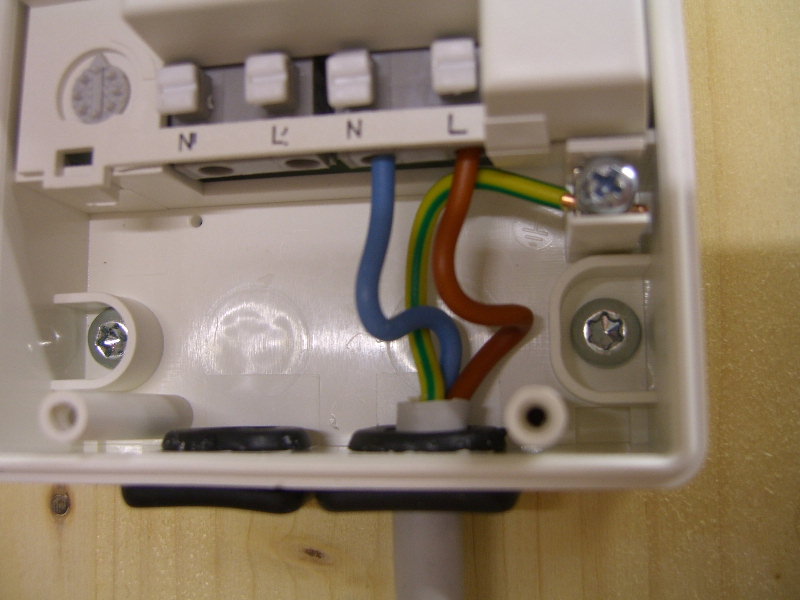

После чего, просовываем провод через уплотнительную пробку и подсоединяем к датчику освещения в следующем порядке: в клемму с маркировкой L – фазный провод (карий), с маркировкой N – нулевой провод (синий), желто-зеленый провод – защитный ноль (Землю) – подводим в раздельно стоящую винтообразную клемму, с обозначением заземления, как показано на изображении ниже.
Аналогичным образом поступаем с проводом идущем конкретно к светильнику – обрезаем по длине и зачищаем концы приблизительно на 10мм. После чего помещаем так же через уплотнительную пробку, провод в датчик освещения и помещаем в клеммы. Карий провод будет питающий, фазный, его помещаем в клемму L со стрелкой, в N со стрелкой клемму помещаем синий провод – это будет рабочий ноль, желто-зеленый провод помещаем в винтообразную клемму заземления, где зажимаем ее совместно с уже помещенным туда защитным нулем (землей) питающего кабеля.

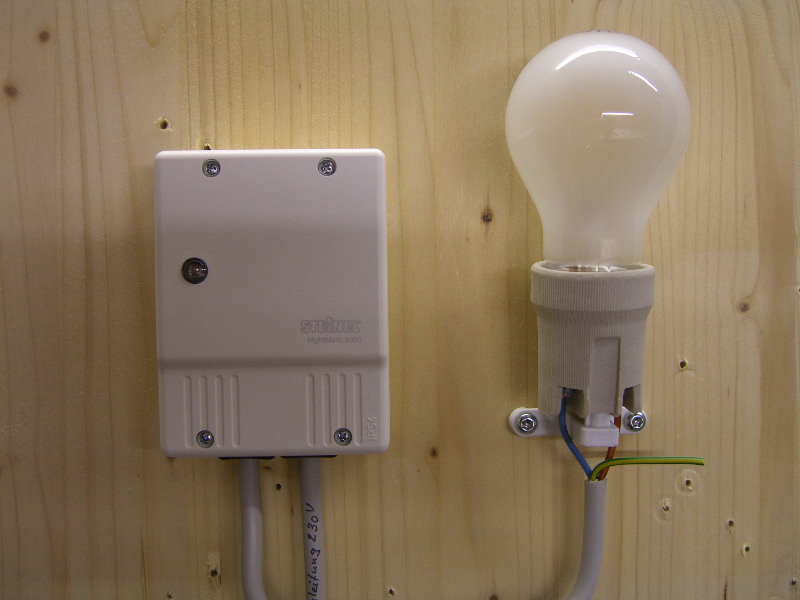

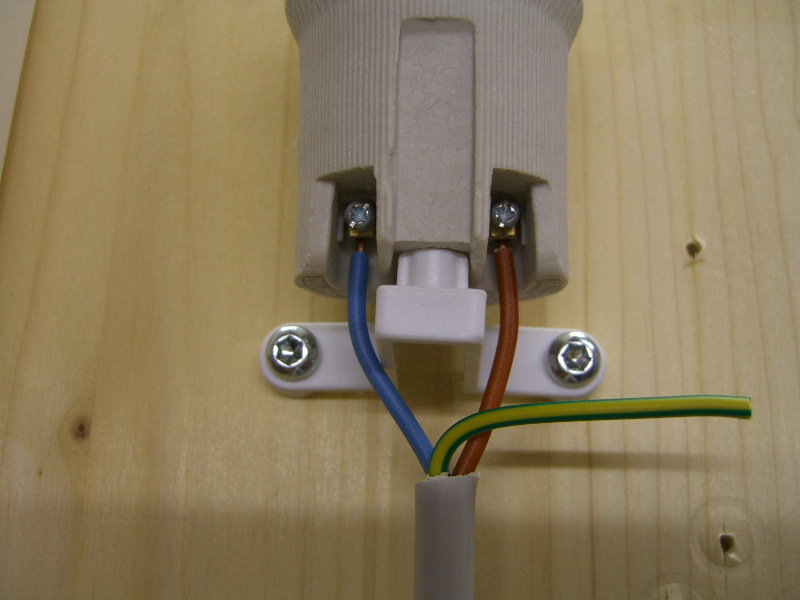

2-ой конец этого провода, подключаем к светильнику, в нашем случае фазный – карий и синий – нулевой провод, конкретно к клеммам патрона для лампы, а желто-зеленый провод заземления должен подключаться на корпус осветительного прибора если он токопроводящий. В нашем случае оставляем его не присоединенным.
Осталось выполнить нужную настройку сумеречного выключателя, при помощи регулятора, размещенного над клеммами слева, и одеть защитную крышку на датчик освещения, после этого закрутить крепежные болты на ней. На этом установка датчика освещенности завершена. Включаем подачу электрического тока и тестируем.
Сейчас зная, как подключить датчик освещенности на щите, вы просто можете сделать это без помощи других, уже в критериях вашего ремонта, пользуясь хоть какой из схем подключения.
Датчик движения для включения света, варианты и схемы подключения
Датчик движения комфортен и эффективено применяется в разных целях, в том числе и бытовых. О широком выборе, способностях и вариантах использования, а так же особенностях и типах подключения увлекательного и полезного устройства, мы и поведаем в нашей статье.

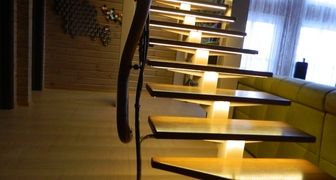

Лестница в личном доме с подсветкой и датчиками движения
Предназначение датчика движения
Датчик движения — это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука либо автоматическая передача тревожного сигнала. Предназначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.
Проектор с датчиком движения для освещения дачи
Автоматическое включение и отключение света содействует экономии электроэнергии и позволяет избавиться от ненадобного расхода по вине забывчивости хозяев жилища, либо бегающих из 1-го помещения в другое малеханьких деток. Не считая того, датчик позволяет избавиться от заморочек поиска выключателя в темной комнате, либо вообщем убрать его со стенки.
Принцип деяния инфракрасного датчика для системы освещения
Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые конфигурации инфракрасного излучения в контролируемой зоне. Так как люди и домашние питомцы, имеют более высшую температуру, чем окружающая среда — сенсор сходу отмечает их возникновение в зоне слежения. Дабы фотоэлемент не реагировал на недвижные нагретые предметы, применяется сходу несколько технологических приемов:
- инфракрасный фильтр избавляет воздействие видимого света;
- сегментированная линза Френеля делит сектор обзора на огромное количество узеньких лучей;
- электронная схема выделяет сигнал, характерный термическому «портрету» человека;
- для предотвращения неверных срабатываний используются многоэлементные фотоприемники.

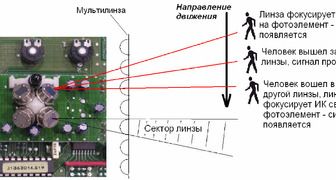

Во время движения человек пересекает узенькие лучи видимости, создаваемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.
Как работает осветительный прибор с датчиком движения
Конкретно линза Френеля отвечает за диаграмму направленности датчика движения. При этом линия формируется как в горизонтальной, так и в вертикальной плоскостях.

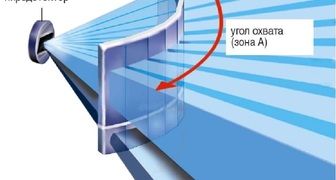

Датчик движения для освещения. Диаграмма направленности
Дальность обнаружения находится в зависимости от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной внутренностью.
Схема подключения датчика движения для освещения
Бытовые датчики движения для включения света представляют собой готовые блоки, которые довольно легко подключить к сети и к нагрузке (как правило это лампа освещения), после этого они сходу начинают работать.
В комплекте всегда идет монтажная схема, в какой даже неподготовленному мастеру очень тяжело выполнить ошибку. После установки пригодится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что просто выполнить с помощью регуляторов, выведенных на заднюю либо переднюю панель устройства.

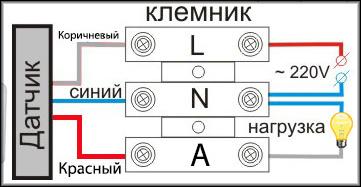

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет способности найти, какой из проводов нулевой, а какой фазовый — то ничего ужасного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не поменяется, но на теоретическом уровне увеличивается возможность попадания фазы на железные элементы (может вызвать неверное срабатывание).
Датчики движения могут стопроцентно поменять электрический выключатель, но в большинстве случаев их подключают вместе. Существует три варианта подключения:
- без выключателя;
- выключатель принудительно включает свет;
- выключатель принудительно выключает свет.

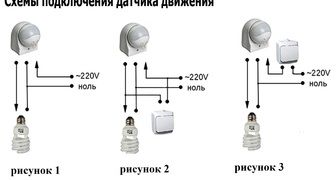

Схемы подключения датчика движения
Разглядим схемы подробнее, перед тем как подключить датчик движения:
- Если отсутствует ручной выключатель питания, то включение и выключение освещения на сто процентов находится в зависимости от датчика движения (схема на рисунке 1). Таковой вариант обычно применяется для освещения придомовой местности, площадки перед входной дверью, отдельных мест отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен владеть к тому же функцией «день-ночь». Тогда свет будет врубаться от движения человека только после захода солнца либо при недостающем освещении контролируемой местности.

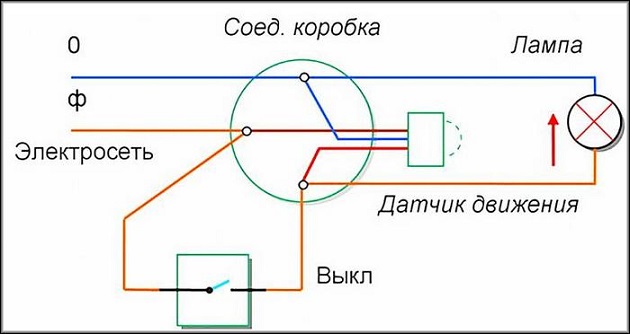

- Принудительное включение света организовать до боли просто: необходимо соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение комфортно использовать в рабочих комнатах либо кабинетах. Человек, находящийся там, может читать книгу, писать либо делать работу, стоя на одном месте, а свет не отключится в самый ненадобный момент.
- Вариант принудительного отключения света тоже нетрудно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, обладатели могут не бояться, что посреди ночи датчик среагирует броским светом на их движения во сне.
Варианты использования датчика движения
Более отлично внедрение датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим обычным устройствам лампы не потребляют электричество всю ночь напролет, а врубаются на 1-2 минутки при необходимости.
Датчик движения для освещения лестничной площадки
Включение освещения у входной ворота либо ворот личного коттеджа тоже очень комфортно воплотить с помощью датчика движения. Сразу с включением лампы можно передавать сигнал в дом тогда и хозяева всегда будут сразу предупреждены о приходе гостей.
Датчики движения для включения света в большенном помещении
Беря во внимание ограниченную дальность зоны деяния датчика, для обслуживания длинноватых коридоров используют особые приемы. На рисунке снизу отлично видно, как два датчика могут вполне окутать всю зону длинноватого коридора.

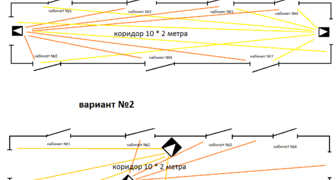

Схема размещения датчиков движения в длинноватом коридоре
В комнатах большой площади удобнее воспользоваться потолочными датчиками с радиальный диаграммой направленности. Но необходимо учесть, что радиус зоны срабатывания датчика становится равен наибольшей дальности, обозначенной в паспорте изделия, минус высота потолка.
Всеохватывающее решение — осветительный прибор либо лампа с датчиком
Для тех, кто не желает терять свое время на монтажные работы либо просто предпочитает готовые решения собственному творчеству, есть особые осветители со интегрированным реле движения. Самый узнаваемый вариант такового решения — автоматический прожектор для внешнего освещения.

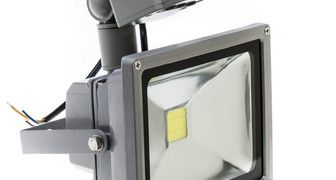

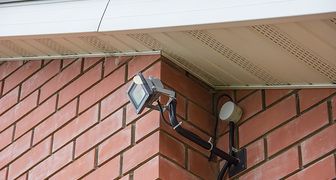

Выключатель с датчиком движения на прожекторе
Но для домашнего применения прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более роскошные решения, к примеру осветительный прибор с датчиком движения. Такие автоматические лампы вкручиваются заместо штатных, и никаких изменений в системе проводки при всем этом не нужна.

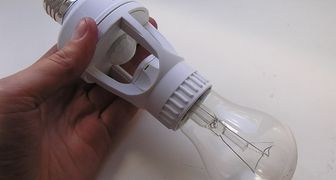

Патрон для лампы с датчиком движения
Так как стенной выключатель питания при всем этом остается — мы получаем вариант принудительно отключения света, рассмотренного выше.

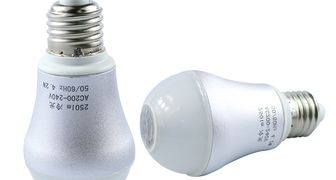

Интегрированный в лампу датчик движения для включения света
Домашние автоматические источники освещения снаружи могут вообщем не отличаться от обыденных осветительных приборов. На российском рынке освещения представлено неограниченное количество таких моделей для потолочного либо стенного монтажа.

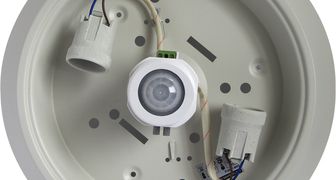

Осветительный прибор с датчиком движения
Нередко приходится слышать слова, что автоматические приспособления являются излишеством, и полностью можно прожить и без этого. Но прогресс приостановить нереально и отказывать для себя в современном удобстве и комфорте — все равно что удалиться от цивилизации и жить в одиночестве на необитаемом полуострове.
Датчики движения — одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь мало легче и приятнее. Так не отказывайте же для себя в этом наслаждении!
