Экономия электроэнергии – насущная потребность современного мира. В этом нам помогают разные устройства. Одним из них и самым, пожалуй, действенным является датчик движения, включенный в цепь освещения. Он «не будет забывать» выключать свет, когда в помещении никого нет. И автоматом будет включать освещение при любом движении снутри сектора чувствительности.
Установка и подключение датчика движения для освещения с выключателем вероятна как снутри помещения, так и на улице. Совмещение выключателя освещения и датчика движения поможет сберечь и прирастить длительность работы световых устройств.
Механизм работы датчика движения
Как видно из наименования, датчик движения детектирует либо определяет перемещение в пространстве (движение) тел. Появилось и стало применяться это новаторство вначале в охранных системах. Потом было увидено, что использование датчика движения в осветительной сети дает некоторые достоинства по сопоставлению со стандартным выключателем.
Включение датчика движения в сеть позволяет автоматом включать либо выключать свет.
Принцип деяния датчика движения основан на работе инфракрасного детектора (ИК-сенсор) либо пиродетектора. Таким макаром, не каждый предмет, который будет передвигаться перед датчиком, будет детектирован ИК-сенсором.
Только тело, излучающее свет в инфракрасном спектре, к примеру, человек, запустит работу этого оборудования. Дабы окутать как можно больший сектор, пиродетекторы воспринимают излучение через призму Френеля.

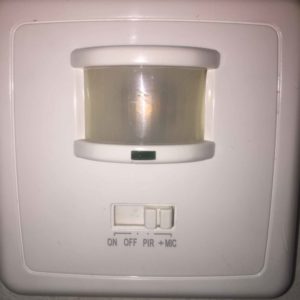

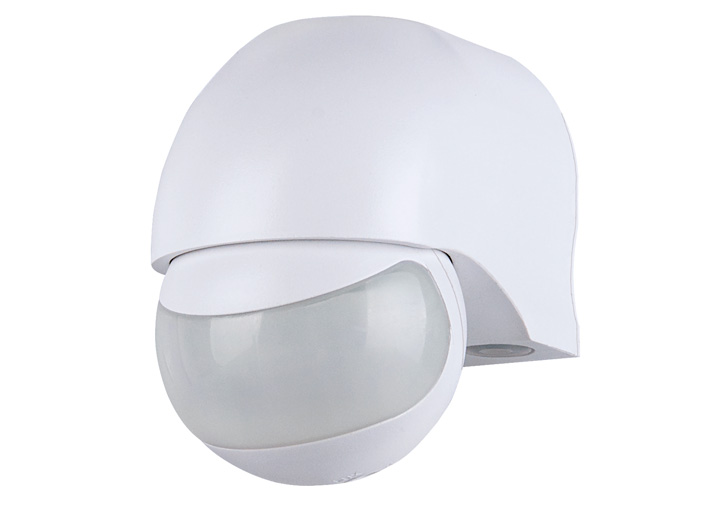

Может быть, что вы направляли внимание на сотовую структуру, размещенную на лицевой части датчика. Перед пиродетекторами размещен фильтр, отсекающий излишний диапазон света.
При попадании кванта света ИК-диапазона на ИК-сенсор его сопротивление изменяется. Но это не будет сигналом к срабатыванию устройства. Только в этом случае, когда следующий детектор получит информацию от источника инфракрасного освещения, устройство обусловит разницу в сопротивлении 2 детекторов и даст команду на срабатывание выходному реле.
Пока в зоне охвата датчика будет передвигаться источник инфракрасного излучения, выходное реле будет сформировывать сигнал. Как перемещение закончится, через некоторое, заблаговременно установленное время, датчик закончит выдавать сигнал через выходное реле.
Потому можно гласить о том, что датчик движения в системе освещения имеет некоторые недочеты:
- Если датчик (либо датчики) обхватывает не всё помещение, то нахождение в «мертвой зоне» приведет к отключению освещения;
- Если человек уснул в помещении с датчиком движения, то включение освещения будет происходить при каждом его движении.
Не стоит использовать датчик движения в мастерских и производственных помещениях, где проводятся работы, несущие опасность при неожиданном выключении освещения.
Свойства датчика движения для включения света
1-ое и самое главное правило: начинайте все работы с электрической сетью и ее элементами, в том числе и с выключателями, со снятия напряжения. Отключите вводной электрический автомат либо автомат на группу освещения, с которой вы планируете провести работы.
2-ое и тоже самое главное правило: сообщите всем домочадцам либо повесьте короткое объявление на отключенный автомат о том, что его нельзя включать.
И третье самое главное правило: даже после выполнения 2 прошлых правил проверьте, нет ли напряжения на проводах, в выключателях либо в других токопроводящих элементах системы электроснабжения.
Выполнение этих правил убережет вас от удара током.
По типу размещения датчики делятся на:
По типу крепления:
- врезные в потолок,
- устанавливаемые в монтажную коробку,
- на «ножке»,
- для установки на прожектор.
По способности регулировки:
- порог освещенности для включения,
- времени задержки,
- чувствительности.
Как и все бытовые электроприборы в Рф, для датчиков движения будет нужно переменный ток частотой 50Гц с напряжением 220В. Зависимо от места установки (снутри либо снаружи помещения) следует закупить датчик с соответственной степенью защиты (IP). Датчик следует подбирать, суммировав потребляемую мощность всех осветительных приборов, включенных в цепь с датчиком. Современные модели датчиков позволяют управлять светильниками до 1,2-2 кВт.
Схемы подключения датчиков движения
Для подключения в цепь датчик движения с ИК-сенсорами имеет 3 клеммы:
- для подключения фазы,
- для подключения «нуля»,
- фазную клемму для подключения к источнику освещения.
Без выключателя

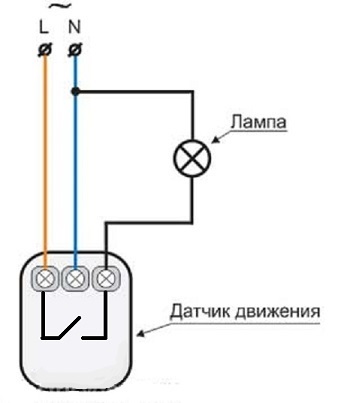

Схема подключения без выключателя
Схема подключения без выключателя подразумевает управление освещением только от датчика движения.

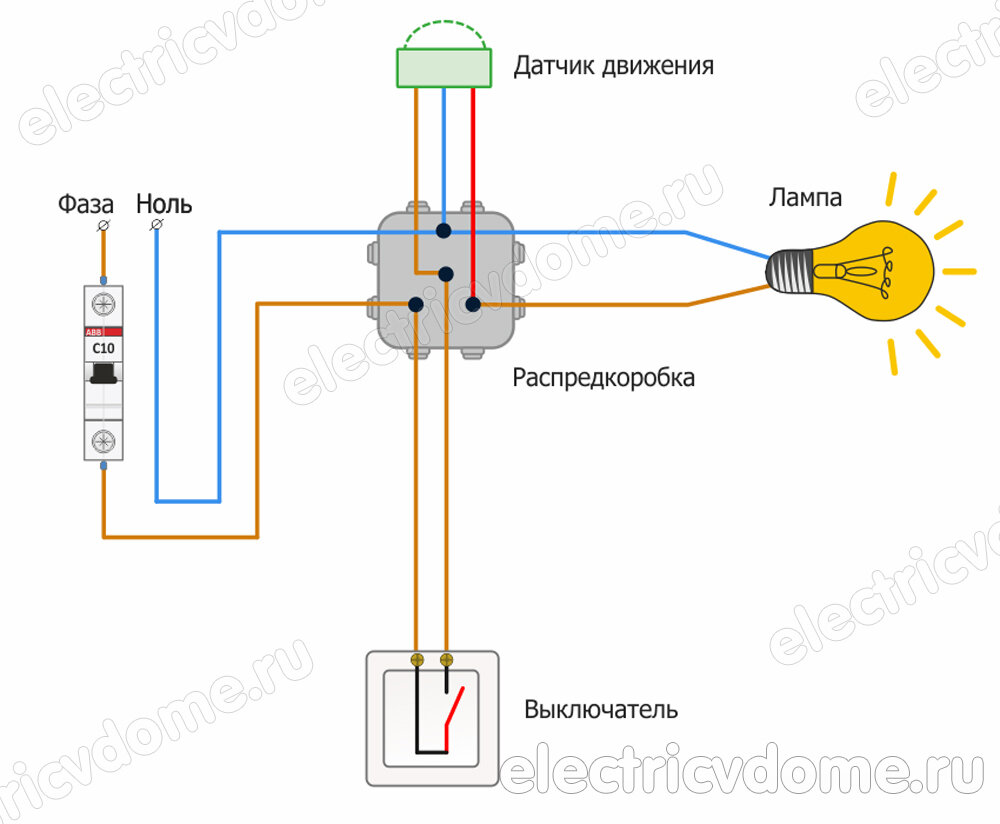

Схема подключения датчика движения с выключателем для освещения
При схеме 1 подключения датчика движения с выключателем последний играет роль обыденного выключателя и не даст датчику выключить свет, если сам выключатель включен.
Если нужна отключать датчик движения, дабы он не врубался, к примеру, во время сна, смонтируйте приборы по схеме 2.

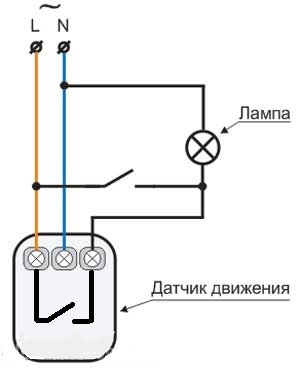

Схема 1 Подключение с выключателем
Схема 2 Подключение с выключателем
Установка датчика движения с выключателем
При совместном подключении освещения и к выключателю и к датчику движения выключатель может размещаться в обыкновенном месте. Обычная высота установки выключателя от пола – 90 см. Но если вам комфортна другая высота, сможете ее поменять.
Размещение датчика движения – более непростая задачка.
В комплекте поставки датчика непременно должна быть аннотация по установке. Направьте внимание на зону охвата обретенного датчика. Если для потолочного датчика движения она составляет 360°, то место его установки определяется зоной большей проходимости.
Для стенного датчика место установки необходимо определять особым образом.
- Зона охвата не должна быть закрыта сторонними предметами либо повсевременно открытой дверью.

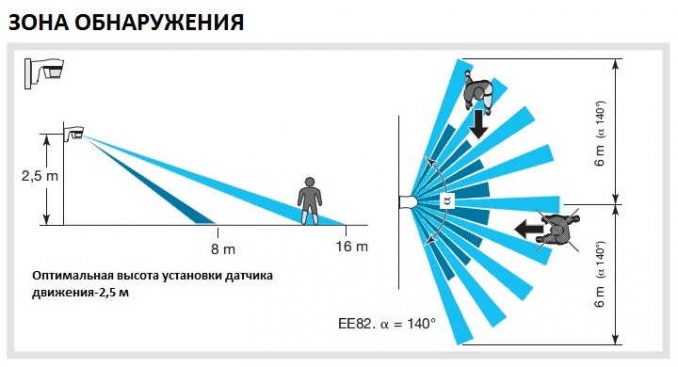

- Лучшая высота установки в помещении с огромным количеством мебели – 2,5 м.
- Если в помещении есть свободная от мебели стенка, то разместите датчик на ней. В таком случае высота установки может быть и ниже.
Проведите опыт с ассистентом.
Подключите датчик движения временно без штробления и прокладки проводов, а потом рукою расположите в планируемом месте. Ваш ассистент может протестировать срабатывание датчика. Только Для вас необходимо замереть и не двигаться. Таким макаром можно подобрать наилучшее положение датчика движения.
Как подключить датчик движения
Аннотация по самостоятельному монтажу датчика движения.
Самостоятельное подключение датчика движения
На данный момент на рынке обширно представлены различные датчики движения (ДД). Датчики движения используются для различных целей. Нередко при помощи датчиков движения управляют освещением в помещениях, где люди находятся недолговременное время. Это могут лестницы, коридоры, кладовые, другие помещения. При помощи ДД управляют автоматическими дверьми, вентиляцией, кондюками другими устройствами. Нередко датчики движения являются элементами систем сигнализации.
Практика указывает, что использование датчиков движения для управления освещением приводит к приметной экономии электроэнергии и издержки на установку оборудования стремительно окупаются.
Датчики движения могут работать, используя разные физические принципы. Индустрия выпускает акустические, ультразвуковые, инфракрасные, микроволновые ДД. Некоторые из них являются активными, некоторые пассивными. Активные ДД отправляют какой или сигнал, а потом анализируют отклик. Пассивные датчики движения воспринимают сигналы от объектов находящихся в их зоне деяния. Примером пассивных ДД являются инфракрасные датчики.
Невзирая на различие принципов, положенных в базу работы различных датчиков, их соединяет воединыжды похожая логика работы. Обычно, при возникновении в зоне деяния датчика перемещающегося объекта, снутри устройства замыкается интегрированный контакт и фиксируется во включенном состоянии некоторое время. Сигнал, выработанный контактом, может употребляться для управления разными исполнительными устройствами.

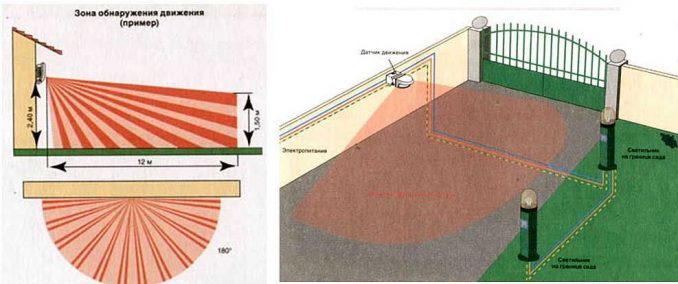

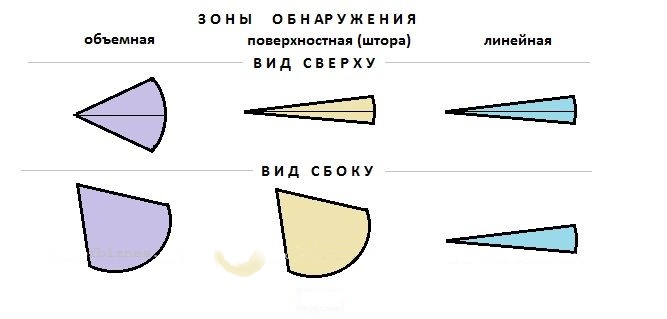

Не считая выдержки времени, важным параметром датчика движения является зона обнаружения датчика. Она характеризуется расстоянием до перемещающегося объекта и углом, под которым ДД «видит» объект. Зона обнаружения в большой степени находится в зависимости от высоты и места установки датчика движения. Большая часть ДД устанавливается на потолке либо в высшей части стенок. Тем обеспечивается наибольший «обзор» датчика. Примеры диаграмм разных зон обнаружения приведены на рисунке.
Нередко для получения нужной зоны обнаружения приходится применять не один а несколько датчиков движения. К примеру, на лестницах приходится устанавливать датчик движения на каждой лестничной клеточке.
Схемы подключения датчиков движения
У датчиков движения с одним интегрированным контактом обычно имеется три клеммы. Две из них служат для питания ДД. На одну из клемм подается фаза. Фазная клемма помечается эмблемой L. На другую клемму подается ноль (N). 3-ий вывод – выход фазы с контакта. В некоторых случаях замыкающий контакт имеет два вывода. Тогда, для подключения фазы с контакту, между одной из клемм контакта и клеммой L устанавливают перемычку.
На рисунке показана простая схема управления освещением при помощи 1-го датчика движения.
Схема будет работать следующим образом. При возникновении человека в зоне обнаружения, датчик движения сработает, замкнется интегрированный контакт и подаст фазу на лампу. Лампа будет пылать, пока будет длиться движение либо не завершится выдержка времени. После окончания временной выдержки контакт разомкнется. Для того дабы не совершать ненадобных движений дабы зажечь лампу вновь, можно установить выключатель, при помощи которого можно зашунтировать (замкнуть) интегрированный контакт датчика движения. При помощи выключателя можно будет включить свет, дабы он горел повсевременно. Схема с выключателем представлена на рисунке.
Нередко при помощи датчиков движения управляют светильниками в местах, где имеется естественное освещение в светлое время суток. В таких случаях целенаправлено использовать ДД со интегрированным датчиком освещенности, который деньком перекрывает работу аппарата.

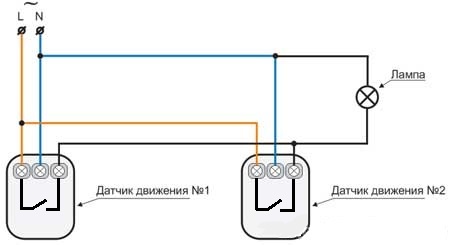

Параллельная работа 2-ух датчиков движения
Случается, что зона обнаружения 1-го датчика движения не покрывает всего помещения, где может показаться человек. Такая ситуация свойственна, к примеру для длинноватого коридора, когда свет должен загореться независимо от того, в каком конце коридора появится человек. В данном случае можно применять два датчика движения работающие параллельно.
Несложно увидеть, что данная схема, с электрической точки зрения, не много отличается от схемы с выключателем. Как и в схеме с выключателем оба контакта датчиков движения включены параллельно и взаимно шунтируют друг дружку. Другими словами, лампа включится при срабатывании любого из 2-ух датчиков. Данная схема масштабируема. Это значит, что можно нескончаемо увеличивать количество датчиков движения работающих параллельно. Повышение количества датчиков может потребоваться, к примеру, для освещения лестниц имеющих несколько пролетов.
Принципиально! Используя подобные схемы необходимо непременно держать в голове, что все датчики движения должны питаться от одной и той же фазы. В случае несоблюдения этого правила, при одновременном срабатывании 2-ух датчиков, может произойти куцее замыкание.
Время от времени при помощи датчиков движения приходится управлять более массивными нагрузками, чем одна либо несколько лампочек. Тогда в силу вступает ограничение по очень допустимому току встроенного контакта. Максимально допустимый коммутируемый ток можно выяснить из паспорта изделия. Нередко производители указывают этот ток на корпусе устройства. Если ток употребления нагрузки превосходит «возможности» датчика движения, тогда нагрузку включают при помощи магнитного пускателя, а управление пускателем производят при помощи датчика движения.

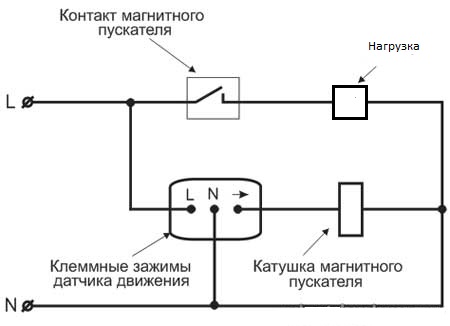

На рисунке приведена схема управления сильной нагрузкой при помощи датчика движения и магнитного пускателя.
Нередко датчики движения могут находиться на значимом расстоянии от управляемой нагрузки. При всем этом приходится прокладывать достаточно длинноватые кабельные трассы. Это может быть связано со значительными вещественными затратами, а, время от времени, и просто нереально. Для этих случаев производители предлагают датчики движения со интегрированным радиоканалом (беспроводные ДД). В ближайшее время подобные аппараты находят обширное использование в системах «умного дома».
Датчик движения для автоматического освещения
Дабы сберегать электричество, освещение нужно включать только там, где необходимо и на определенный промежуток времени. Обычно, так поступают, но часто запамятывают освещение отключать, и электрические лампочки освещают местность либо помещение по несколько часов попорядку, без надобности. Если приобрести датчик движения, то он никогда не забудет, как включить свет, так и выключить его. Этот датчик реагирует на движение человека и автоматом включает/выключает электрические лампочки, присоединенные к датчику. Датчик движения – это хороший вариант для того, дабы включать освещение на улице, во дворе, в подсобных помещениях, в хозяйственных постройках и т.д. Он не только лишь позволяет сберегать средства, но и не запамятывает о том, что свет нужно отключить.

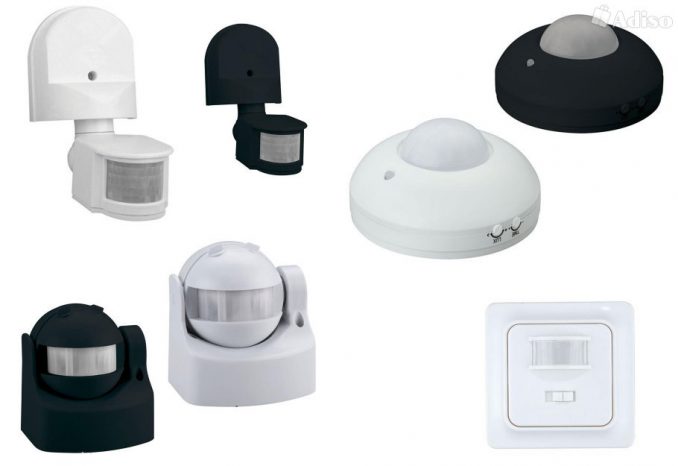

Разновидности датчиков

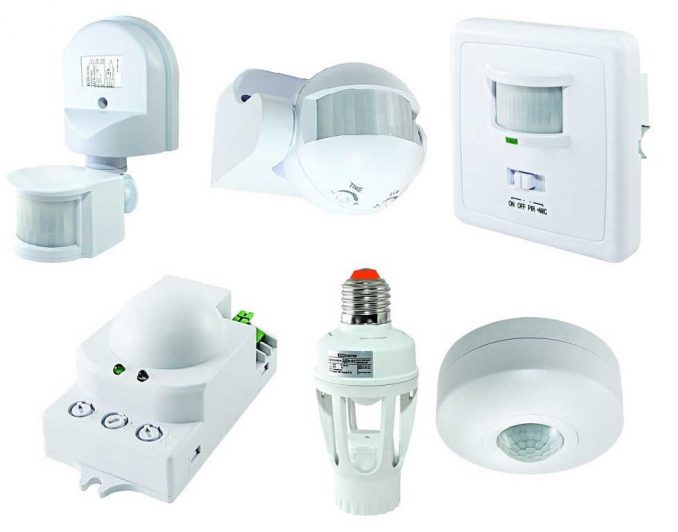

Разновидности датчиков
Не глядя на однообразный принцип деяния, их предназначение может быть различным, зависимо от критерий эксплуатации. Потому, выбирая датчик, следует прежде всего обусловиться с тем, где он будет установлен.
Устройства, созданные для установки на открытом воздухе, производятся в более защищенном корпусе, тем паче, если они работают от сети 220V. Степень защиты помечается 2-мя знаками (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрическое оборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки снутри помещения – с пометкой до IP 55.
Выбор по типу питания
Зависимо от конструкционных особенностей, датчики работают:
- От сети, напряжением 220 V.
- От гальванических частей питания (батареек либо аккумов).
Более нужными числятся устройства, работающие от напряжения 220 V, другими словами проводные. Наименьший спрос на датчики, которые работают от батареек либо аккумов, но в ближайшее время больше отдают предпочтение независящим источникам питания. К тому же, бывают случаи, когда нужен конкретно беспроводной датчик движения, работающий от солнечной батареи, к примеру.
Принцип деяния датчика движения
Механизм работы датчиков движения может быть разным. Потому различают:
-
Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными созданиями. Представляют пассивные устройства, так как сами никаких сигналов не источают, а только реагируют на них. Такие типы датчиков реагируют не только лишь на возникновение человека, но и на движения животных.
Обычно, в главном применяются инфракрасные датчики, так как это дешевые устройства, а их радиус деяния устраивает будущих покупателей. К тому же, датчики оборудованы регуляторами для более четкой опции. Ультразвуковые и микроволновые датчики лучше устанавливать в длинноватых коридорах либо на лестницах, так как у них еще больше радиус деяния. Для охраны принципиальных объектов лучше подходят микроволновые датчики, тем паче что они в состоянии найти перемещающийся объект даже за перегородкой.
Датчик Движения. Схема подключения датчика движения. Как без помощи других подключить датчик движения.

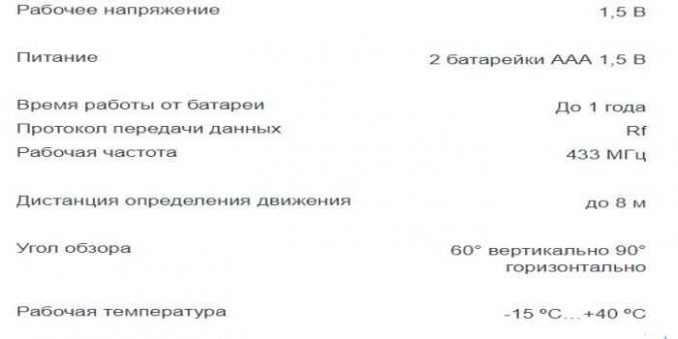

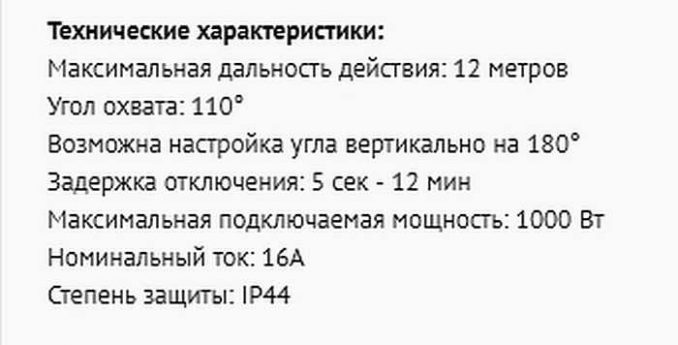

Технические свойства устройств
В технических свойствах беспроводных моделей еще есть частота, на которой они работают и тип частей питания
Технические свойства указываются в технической документации (в паспорте), которая аккомпанирует хоть какое техническое изделие, по другому навряд ли получится подобрать нужный устройство.
Угол обзора
Есть изделия с разным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если нужно защитить объект с разных сторон, то используются датчики с углом обзора прямо до 360 градусов. В случае крепления датчика на стенке, довольно устройства с углом обзора в 180 градусов. Если подразумевается установить датчик на столбе, то лучше дать предпочтение углу обзора в 360 градусов. В этом случае, все находится в зависимости от того, какую площадь и какой объект либо группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с наименьшим углом обзора, порядка 90 градусов.
Зависимо от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату 1-го входа, довольно установки датчика с узеньким углом обзора, в неприятном случае приходится устанавливать несколько датчиков с узеньким углом обзора либо один датчик с широким углом обзора. При всем этом следует держать в голове, что подобные датчики стоят дорого, потому всегда необходимо ориентироваться на экономическую необходимость.
Существует и такое понятие, как угол обзора по вертикали. В обычных, дешевых моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель существенно выше и может составлять все 180 градусов. Подобные устройства используются в охранных системах, где подобные издержки оправданы. В системах освещения довольно самого обычного и недорогого устройства. Главное, дабы датчик был установлен на подходящей высоте и включал освещение при определенных критериях.
Радиус деяния
Дальность деяния следует подбирать с припасом
Выбор датчика движения по дальности деяния находится в зависимости от того, где он будет установлен: на улице либо в помещении. Для помещений довольно устройств с радиусом деяния порядка 5-7 метров. В случае установки датчика во дворе либо в другом месте, нужно учесть некоторые причины, по другому вероятны неверные срабатывания. Датчики с огромным радиусом деяния могут срабатывать при движении людей по улице, при возникновении соседа в собственном дворе и т. д. Потому в таких случаях лучше останавливать свой выбор на устройствах с наименьшим радиусом деяния.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с припасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В неприятном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В ближайшее время этот показатель не имеет настолько критичного значения, так как люди перебегают на более экономичные лампы, вроде энергосберегающих либо диодных.
Метод крепления и выбор места установки
В большинстве случаев датчики укрепляют на стенку
Датчики движения могут отличаться к тому же методом крепления. Потому есть:
- Корпусные изделия, в виде маленький коробки с кронштейном. Такие модели крепятся:
- На потолке.
- На стенке.
- Встраиваемые модели, созданные для сокрытой установки.
Такие модели отличаются тем, что имеют маленькие размеры, что позволяет их установить неприметно для окружающих.
Если нужно просто включать/отключать освещение в подходящем месте, то возможно обойтись более дешевенькими корпусными устройствами. Встраиваемые датчики в маленьком выполнении больше подходят для охранных систем, тем паче что они к тому же дорогие.
Дополнительные способности
Некоторые модели, зависимо от предназначения и критерий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован при помощи датчика освещенности, в виде фотореле. В особенности полезен этот датчик при установке устройства на улице. Эта функция нужна для того, дабы устройство включало освещение исключительно в темное время суток.
- Защита от животных. Естественно, что в каждом личном дворе имеются коты и собаки. Функция нужна для того, дабы уменьшить количество неверных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
Поиск места для установки
С повышением высоты установки возрастает зона обнаружения, но понижается чувствительность
Дабы было как можно меньше неверных срабатываний, датчик движения необходимо верно расположить. При всем этом нужно учесть такие моменты:
- В зоне деяния датчика не должно быть дополнительного, а тем паче неизменного источника света.
- В зоне деяния не должно быть никаких отопительных либо нагревательных устройств, также кондюков, по другому датчик будет действовать на теплые потоки воздуха.
- Не должно быть больших предметов либо объектов, которые смогли бы закрыть зону деяния датчика.
Когда датчики движения инсталлируются в помещениях, то их стараются расположить под самым потолком. Если необходимо, дабы датчик реагировал на хоть какое движение в комнате, то датчик располагается по центру помещения. Если нужно держать под контролем определенную зону, то место установки выбирают так, дабы не было «мертвых зон», на которые датчик не реагирует.
Схема подключения
Обычно, датчики движения имеют свою схему включения, зависимо от требований, предъявляемых к работе датчика. Каждый датчик подключается к сети 220 V, которая имеет фазный провод (L) и нулевой провод (N). Схожая маркировка находится и на клеммах подключения датчика движения. Игнорировать схожую последовательность подключения не рекомендуется. На корпусе устройства имеются также клеммы для подключения источника света (лампы освещения).
Если датчик движения устанавливается на улице, то не помешает датчик освещенности (фотореле). В таком случае можно избрать датчик со интегрированным фотореле либо применять обыденный выключатель, но тогда его придется отключать с утра и включать вечерком, когда стемнеет. Если применяется независящее фотореле, то его подключают в разрыв фазного провода.
Не считая плюсов данного устройства, он имеет один недочет. Находясь в зоне деяния датчика, нужно всегда двигаться, дабы свет был включен повсевременно. Если этого не делать, то освещение будет то врубаться, то выключаться, что не совершенно комфортабельно.
Дабы этого не случилось, параллельно датчику движения устанавливается обыденный выключатель. Довольно его включить и свет будет пылать столько, сколько нужно, независимо от работы датчика. Когда повсевременно работа электрического освещения не пригодится, выключатель просто отключают, что переводит работу устройства в обыденный режим включения/отключения.
