Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими устройствами, созданными для защиты электрических цепей.
Они представляют собой устройства с 2-мя контактами и механизмом выключения в диэлектрическом корпусе. Это неподменный элемент электрического щита.
Как избрать
Есть несколько характеристик, на которые необходимо направить внимание при выборе:
-
Количество полюсов. Находится в зависимости от числа фаз сети. В однофазовой сети устанавливают однополюсные и двухполюсные выключатели, в трехфазной – трехполюсные и четырехполюсные.
Установка и подключение в распределительном щите
На шаге установки подразумевается, что корпус уже собран и установлен, а кабель заведен вовнутрь. После этого следует шаг монтажа устройств согласно разработанной ранее схеме подключения электрощитка.

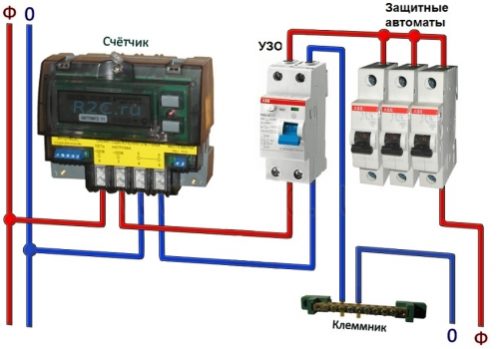

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

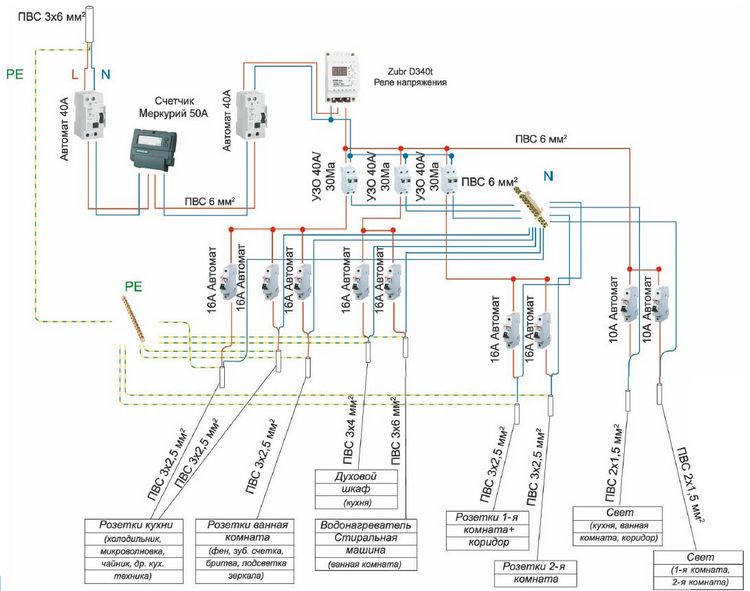

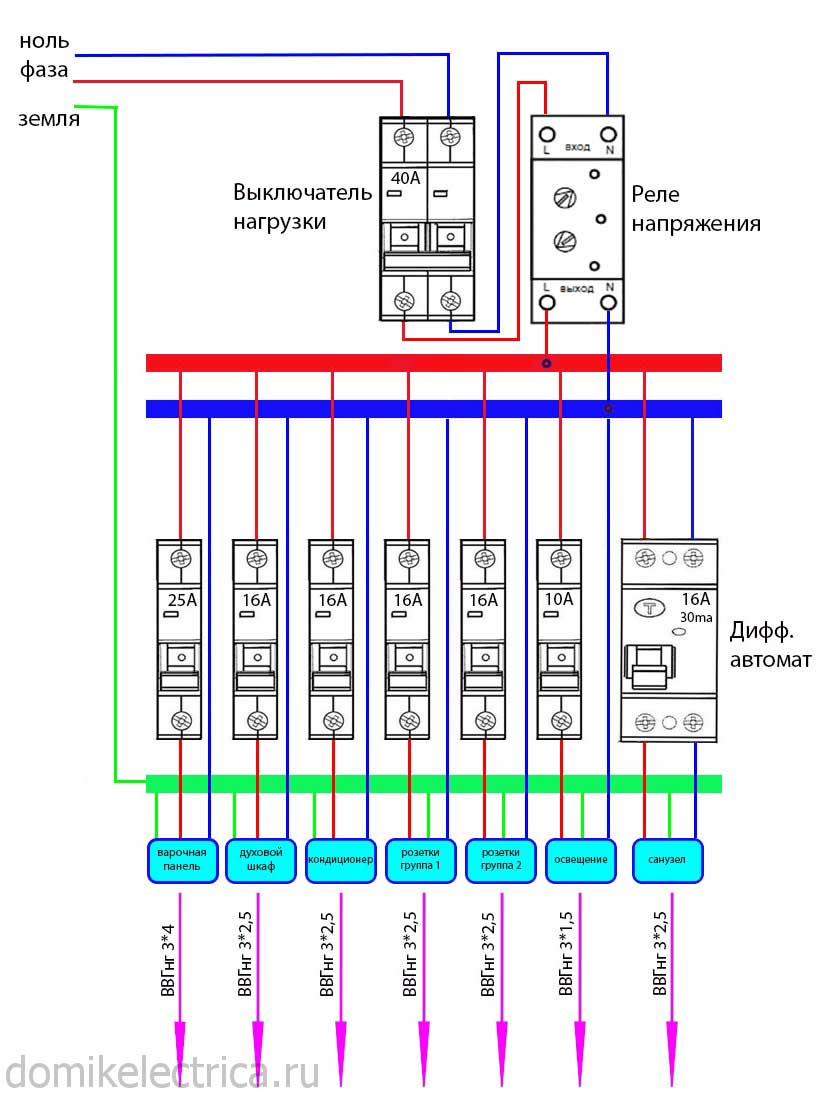

На следующей схеме показано, как подсоединить автоматы в электрощитке:
На этом шаге нужно установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и нужное количество автовыключателей. Все операции по установке необходимо проводить только при выключенном электроснабжении.
Для начала, нужно установить DIN-рейки снутри щитка, их необходимо прикрутить шурупами, используя перфорацию железного профиля. DIN-рейки – это железные полосы, созданные для крепления устройств и шин.
[attention type=green]Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.[/attention]
На рейке необходимо установить нулевую (в высшую часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластинки на пластмассовой базе с зажимами для проводников. К каждой клемме можно подключать только один проводник.
После чего нужно установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по способности должен быть размещен вблизи. Для подключения двухполюсного вводного автомата в электрощитке необходимо подключить фазу и ноль, для однополюсного – только фазу.
Потом нужно заняться установкой автоматов для контроля электроснабжения отдельных помещений и больших потребителей электроэнергии. На DIN-рейку инсталлируются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.
[attention type=yellow]Питание подключается к верхней клемме. Нижние клеммы применяются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует применять шинопроводники типа «гребенка».
[/attention]
Все нулевые провода подключаются к нулевой шине, не считая тех, которые подключаются при помощи УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.
Заземление соединяется с заземляющей шиной с помощью желто-зеленого провода. Железный корпус и дверь электрощитка также должны быть соединены с ней. После чего можно подавать напряжение на электрический щит и проверить его работоспособность с помощью индикатора напряжения.
Полезное видео, как выполнить установка электрощита в квартире:
Дабы не допустить ошибок
Моменты, на которые необходимо направить внимание при установке автоматов в электрощитке своими руками:
Дабы без помощи других избрать и установить автоматические выключатели в электрический щит необходимо выполнить легкую последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, также всех требований ГОСТа и ПУЭ.
Как выполнить грамотный установка электрощитка и автоматов своими руками, вы можете выяснить, посмотрев данное видео:

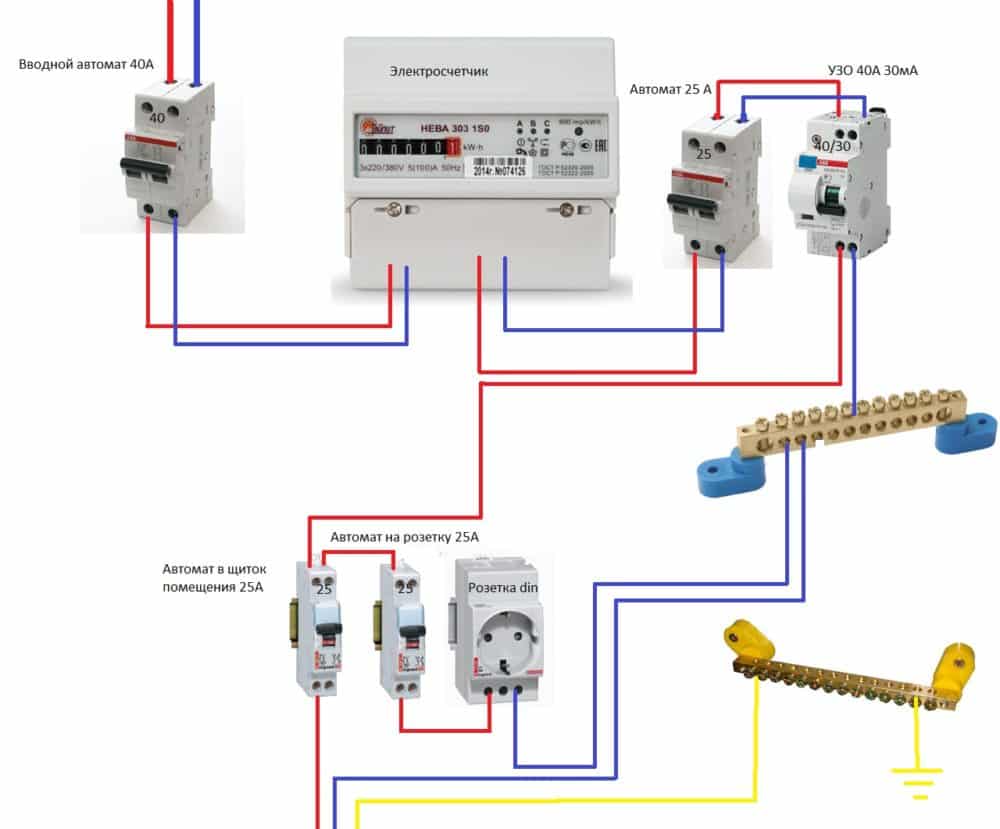

Подключение автоматов после счетчика: схема
Автоматические выключатели либо пакетники помогают защищать электросети строения, подают и держут под контролем напряжение тока. Устанавливают автоматические переключатели в распределительный щиток. Они классифицируются на различные виды, для каждого вида свойственны свои свойства работы. Схема подсоединения автоматов для счетчика тоже имеет свои особенности, которые рассмотрены в данной статье.

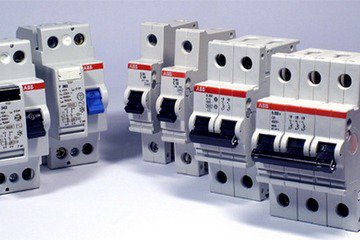

Виды автоматических выключателей
Автоматы для электросчетчика различают по нескольким аспектам:
- по виду тока в главной цепи;
- механическое либо моторное управление;
- метод монтажа: автоматы могут выдвигаться, быть стационарными либо втыкаться в стенку;
- по виду расцепителя: они бывают магнитными, электронными, термическими и иных видов;
- корпус: может состоять из отдельных частей либо быть цельным, открытым либо закрытым;
- величина пропускаемого тока;
- возможность расцепления цепи электричества на расстоянии;
- защита, которая срабатывает при критичных показателях напряжения.
Размеры автоматов на счетчик электроэнергии могут быть различными: созданными для защиты электросетей в жилых помещениях либо больших промышленных зданиях. Устанавливают в квартирах переключатели, сделанные в Рф и зарубежного производства.
Выключатели разделяются на:
- дифференциальные;
- автоматические;
- устройства защитного отключения. Они защищают от удара током и предупреждают возгорание при повреждениях электрических кабелей.
Работа защитных переключателей
Дабы верно подключить устройство, нужно осознать принцип его работы.
Изделие состоит из корпуса, клемм, системы управления, устройства связи, дугогасительной камеры.
Изготавливают аппараты из устойчивой к огню пластмассы. Некоторые контакты могут двигаться, часть недвижна.
Контактная пара, расположенная на полюсе автомата, имеет дугогасительную камеру, которая держит под контролем напряжение. Камера состоит из пластинок, охлаждающих электрическую дугу, возникающую при нарушениях.
В автоматах для счетчика может быть установлено несколько пар контактов. Двуполюсный выключатель имеет 2 пары контактов, перемещающуюся и недвижную, и обустроен индикатором включения.
Принципиально знать! Расцепитель выключает устройство в случае трагедии. В термическом расцепителе установлена пластинка, которая греется под воздействием электронов тока либо при изменении температуры воздуха, и выгибается в сторону спускового механизма, отключая устройство.
Магнитный расцепитель состоит из катушки, которая подключена последовательно к контактам. При трагедии сердечник в катушке двигается под воздействием магнита и размыкает контакты.
Вызывает перегрузку в электросети превышенная общая мощность присоединенных устройств. Потому к цепи подключаются автоматы для электросчетчика, которые отключаются при величине тока больше расчетной. Определяют нужную величину, складывая мощность устройств, которые будут подключены в сеть, и делят приобретенное число на 220. Это и есть показатель перегрузки. Конкретно такую величину должен выдерживать провод.
Расчет величины, при которой выключится автомат в случае недлинного замыкания, создают при строительстве строения, тогда же выбирают тип защитного устройства.
Установка автомата к счетчику
При подключении руководствуются требованиями Правил установки электросчетчиков. В них обозначено, что кабель питания подходит к недвижным контактам, размещенным сверху, при любом варианте подключения устройства.
Принципиально! Не советуют подключать автоматы для счетчика с 2-мя и поболее фазами без помощи других.
Счетчик устанавливают как на местности квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт устройства обязан иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна инспектировать, как верно выполнен установка устройств учета и проводов.

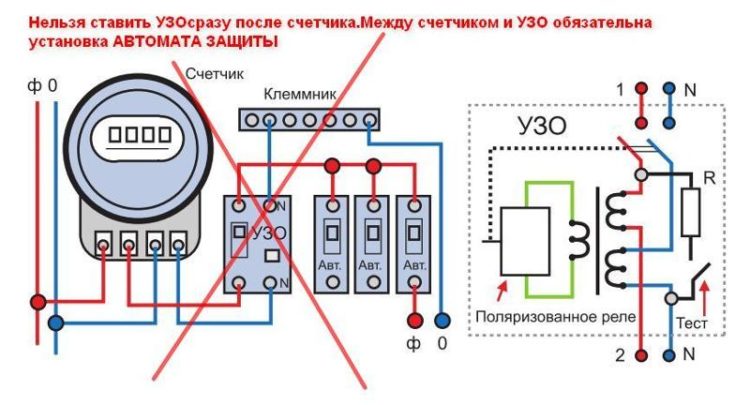

Принципиально! Автоматические выключатели устанавливают до введения полосы в счетчик.
Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буковкой L). На фазу ставят только один автомат для счетчика согласно принятым нормам. При способности рекомендуют применять выключатель с 2-мя полюсами. Обычно такую систему применяют в старенькых зданиях. Проводник питания присоединяют к входящей клемме пакетника, потом пропускают через счетчик и разводят по защитным устройствам. Нулевой кабель тоже проводят через устройство учета.
Следует непременно изучить паспорт устройства, где указана верная схема подключения проводов к клеммам. В паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.
Основное правило подключения – сверху необходимо подсоединить кабель питания, а снизу – провод нагрузки. Если будет нужно замена автомата либо подключение дополнительных кабелей, то в дальнейшем не возникнет необходимость разбираться в проводах.
Конец кабельных жил зачищают на 10 см. Так провод проще заходит в щиток и сгибается, что упрощает установку нескольких автоматов. Изоляцию снутри кабеля снимают на 1 см.
Проводники маркируют различными цветами:
- белоснежный и карий цвета применяют для фазного провода;
- черным, синим, голубым цветом обозначают нулевой кабель;
- зеленоватый цвет для заземления.

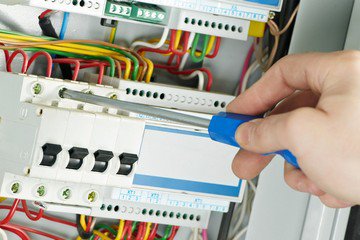

После зачистки провода, его вставляют в контакт сверху и фиксируют винтом при помощи отвертки. Если провод гибкий, то лучше подсоединить особые наконечники. Они обеспечивают надежность соединения.
Нельзя допускать при подсоединении:
- попадание изоляции под зажим;
- очень сильного перетягивания провода, дабы не допустить изменение в форме корпуса и нарушения в работе переключателя.
В щиток могут быть интегрированы несколько защитных устройств, которые соединяют перемычками, но эффективнее применять подобранную по размеру шину.

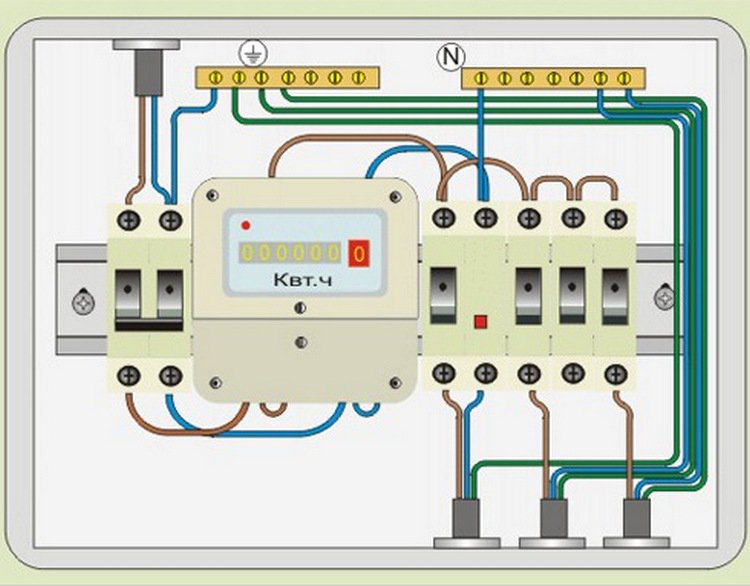

Как подключить автоматы после счетчика
Прежде всего определяют нужное количество автовыключателей. Хорошим вариантом будет разделение нагрузки. Один устройство применяют для розеток, а 2-ой для питания освещения.
Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком методе в каждом помещении будут размещаться ящики автоматов, что не всегда вписывается в интерьер.
Лучше производить установка автоматов для счетчика при помощи электрика, которые разбираются в разных видах счетчиков, автоматических переключателей и в схемах электрических соединений. Используя его познания можно понизить вещественные издержки за оборудование электрощита, выяснить вероятные методы экономии энергии, сделать лучше питание присоединенных устройств.
