Здрасти, почетаемые читатели веб-сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы разглядели устройство и включение нагревателей в однофазовую электрическую сеть, а в этой части разглядим включение нагревателей в трехфазную сеть.
3. Схемы включения ТЭН в трехфазную сеть.
Для включения в трехфазную электрическую сеть используют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда», а нагреватели с напряжением 380 В включают по схеме «звезда» и «треугольник».
3.1. Схемы соединения звездой.
Разглядим схему соединения звездой, составленную из 3-х нагревателей.
На вывод 2 каждого нагревателя подается соответственная фаза. Выводы 1 соединены совместно и образуют общую точку, именуемую нулевой либо нейтральной, и такая схема соединения нагрузки именуется трехпроводной.
Включение по трехпроводной схеме применяется, когда нагреватели либо неважно какая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.
В этой схеме на правые выводы нагревателей подаются надлежащие фазы А, В и С, а левые выводы соединены в нулевую точку. Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.
Кроме трехпроводной схемы существует четырехпроводная, которая подразумевает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.
В этой схеме на правые выводы нагревателей подается соответственная фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.
Если нужно, дабы нагрузка стопроцентно отключалась от электрической сети, то используют автоматы «3+N» либо «3Р+N», у каких врубаются и отключаются все четыре силовых контакта.
3.2. Схемы соединения треугольником.
При соединении треугольником выводы нагревателей соединяют последовательно вместе. Разглядим схему включения 3-х нагревателей: вывод 1 нагревателя №1 соединяется с выводом 1 нагревателя №2; вывод 2 нагревателя №2 соединяется с выводом 2 нагревателя №3; вывод 2 нагревателя №1 соединяется с выводом 1 нагревателя №3. В конечном итоге вышло три плеча – «а», «б», «с».
Сейчас на каждое плечо подаем фазу: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.
3.3. Схема «нагреватель — термореле — контактор».
Разглядим пример схемы регулирования температуры.
Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и 3-х нагревателей, включенных звездой.
Фазы А, В и С от выходных клемм автомата поступают на вход силовых контактов контактора и повсевременно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены совместно и образуют нулевую точку, присоединенную к нулевой шине.
С выходной клеммы автомата фаза А поступает на клемму питания термореле А1 и перемычкой перекидывается на левый вывод контакта К1 и повсевременно дежурит на нем. Правый вывод контакта К1 соединен с выводом А1 катушки контактора.
Ноль N с нулевой шины поступает на вывод А2 катушки контактора и перемычкой перекидывается на питающую клемму А2 термореле. Датчик температуры подключается к клеммам Т1 и Т2 термореле.
В начальном состоянии, когда температура окружающей среды выше данного значения, контакт реле К1 разомкнут, контактор обесточен и его силовые контакты разомкнуты. При опускании температуры ниже данного значения от датчика идёт сигнал и реле замыкает контакт К1. Через замкнутый контакт К1 фаза А поступает на вывод А1 катушки контактора, контактор срабатывает и его силовые контакты замыкаются. Фазы А, В и С поступают на надлежащие выводы нагревателей и нагреватели начинают нагреваться.
При достижении данной температуры от датчика снова идёт сигнал и реле дает команду на размыкание контакта К1. Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.
Следующий вариант схемы включения нагревателей отличается только применением трехполюсного автомата с отключающимися 3-мя фазными и нулевым силовыми контактами.
Дабы не нагружать силовую клемму автомата нужно предугадать нулевую шинку, на которой будут собираться все нули. Шинку устанавливают вблизи с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.
При подключении ТЭН в трехфазную сеть, для равномерного рассредотачивания нагрузки по фазам, нужно учесть общую мощность нагрузки по каждой фазе, которая должна быть одинаковой.
Вот мы и разглядели две главные схемы соединения нагревателей используемых в трехфазной электрической сети.
Сейчас нам только осталось разглядеть вероятные неисправности и методы проверки ТЭН.
На этом пока закончим.
Фортуны!
Подключение ТЭНов на 380v и 220v звездой и треугольником
Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пробует разобраться с подключением электрического котла к проводке.
Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных частей.
Про электродные котлы я напишу раздельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от обычного к сложному.
Подключение ТЭНа к однофазовой сети
Этот случай характерен для дач и деревенских домов старенькой постройки.

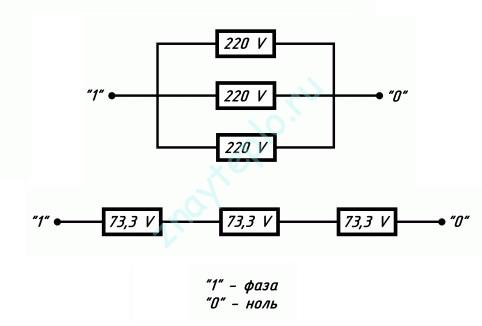

Для начала необходимо вообщем осознать о чем речь идет и проще всего это выполнить, глядя на следующий набросок:
Подключение ТЭНов схема
Итак, у однофазовой электрической сети имеется два проводника — ноль и фаза.
На самой же картинке изображено два метода включения нагрузки — параллельный и последовательный.
Разнятся эти методы тем, как делится начальное напряжение между элементами.
Почти всегда ТЭНы включают параллельно, дабы не терять полезной мощности, последовательная схема подходит только для разных специфичных случаев.
Блок, приготовленный для подключения к одной фазе будет смотреться так:
Подключение блока ТЭНов Подключение электрических тэнов
Еще стоит направить внимание на выбор кабеля, но этого момента мы коснемся чуток позднее, а сейчас давайте перебегать к трем фазам.
Подключение трехфазного ТЭНа
«Трехфазка» ранее была кое-чем не очень необходимым и понятным для обычного мещанина, но в наше время она стала необходимостью для личного дома. Нужна она сначала для отопления электричеством.
Так как электрический котел имеет огромную мощность (почти всегда больше 6 кВт), то при использовании одной фазы для вас пригодится прокладывать проводку кабелем с огромным сечением проводников.
А это будет недешево стоить, в особенности если жилы кабеля изготовлены из меди.
В трехфазной сети сечения проводников будут приметно меньше, по этой причине большая часть современных электрических котлов подключаются к «трехфазке».
Сейчас давайте побеседуем про главные схемы подключения ТЭНов к таковой сети.
Подключение ТЭНов звездой
Таковой метод применяется в этом случае, если нагревательный элемент рассчитан на 220В.
Не считая этого, «звезда» просит, дабы с щитка был заведен нулевой провод.

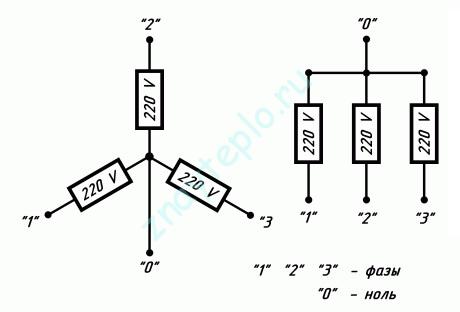

Для пояснения разглядим следующий набросок:
Подключение ТЭНа к 220в
В этом случае, заместо 2-ух перемычек будет одна.
И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к подходящим фазам.

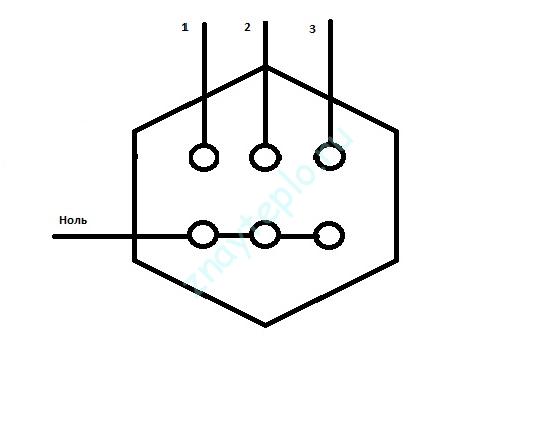

Если глядеть на гайку блока сверху, то смотреться это все будет следующим образом:
Подключение ТЭНа 220в
Подключение ТЭНов треугольником
Применяется таковой метод для подключения нагревательных частей, рассчитанных на 380В.
Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220В, то они просто сгорят. Не упустите этот принципиальный момент.
Основным различием «треугольника» от «звезды» является отсутствие нулевого проводника.

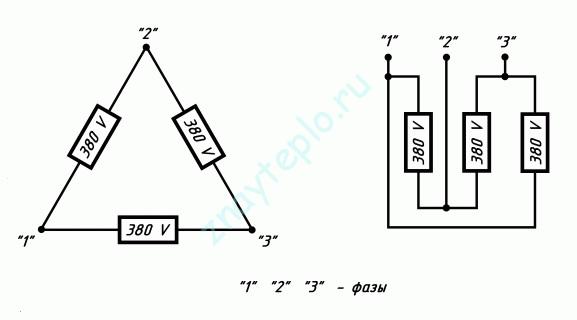

Здесь есть только 3 фазы и больше ничего. Дабы лучше осознавать о чем речь идет, смотрим ниже:
Подключение ТЭНов на 380в

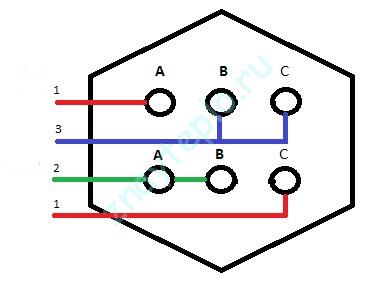

На картинке все смотрится просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:
Подключение ТЭНа 380 вольт
Смотрится сложно, но по сути не отличается ничем от верхнего рисунка.
Цветными линиями и цифрами тут обозначены фазы, а знаками нагревательные элементы блока.
Итоги статьи
Подключение массивных электрических нагревательных устройств, таких как электрический котел, дело ответственное.
Ошибки могут привести к томным последствиям. Прямо до выгорания проводки либо пожара.
Потому, если у вас нет соответственных способностей, то для вас лучше обратиться к электрику имеющему подобающую группу допуска.
Все деяния, которые вы собираетесь делать, вы делаете на свой ужас и риск. Помните об этом. На этом все, пишите вопросы в комментах.
