Когда вы делаете ремонт, самой небезопасной процедурой является работа с электричеством. Подсоединение разных проводов, проведение неизменного тока. Всё это очень небезопасно, но очень принципиально при ремонте.
Если вы уже разобрались с этими с шагами и сделали все нужные процедуры, самое время завершать. Для этого необходимо установить выключатели. Еще удобнее и практичнее производить установка двойных выключателей. Потому имеет смысл изучить информацию о том, какие бывают двойные выключатели и как их подключить.
Содержание

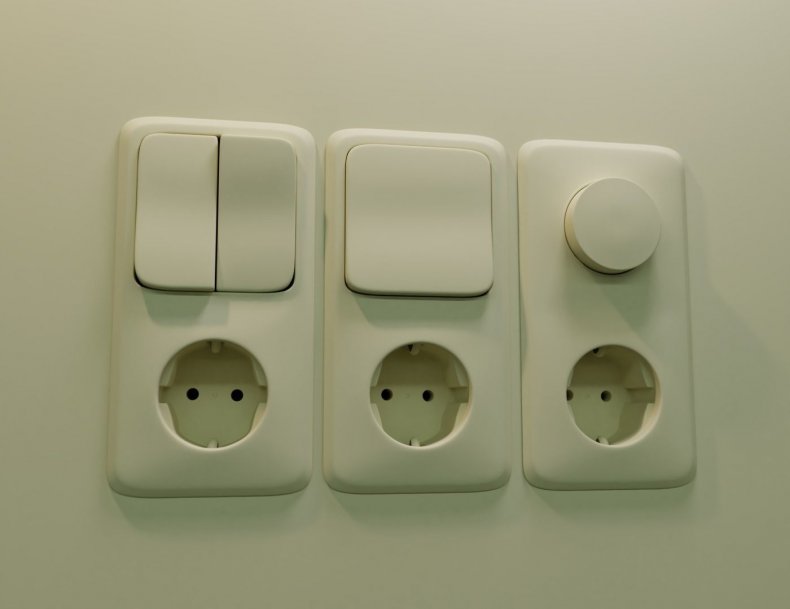

Назначение двойных выключателей
До того как начинать рассматривать определенные виды и модели выключателей, необходимо найти то, зачем он вообщем нужен и почему стоит растрачивать на него средства и время. Другими словам, стоит разобраться с главным назначением двойных выключателей.
Тут не надо владеть уникальными познаниями, дабы осознать, что этот устройство нужен для того, дабы управлять линией электросети и производить поступление тока к определённому контуру. Двойные выключатели в этом плане намного практичнее, ведь можно управлять 2-мя контурами неизменного тока сразу.

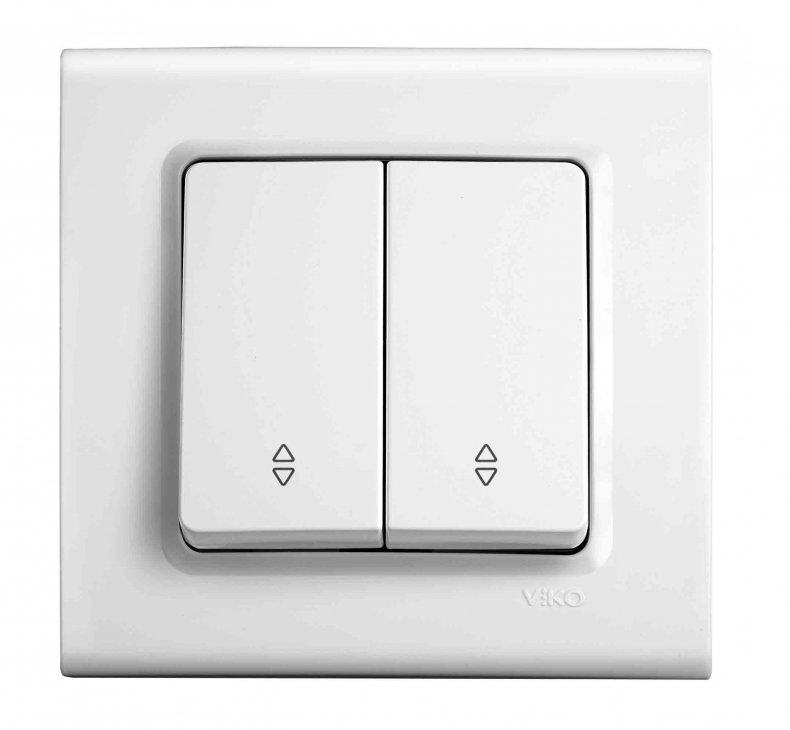

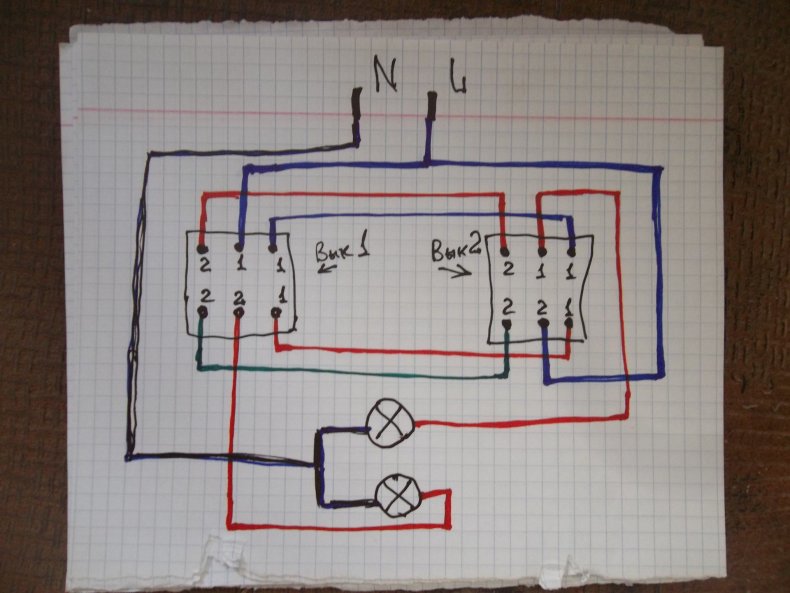

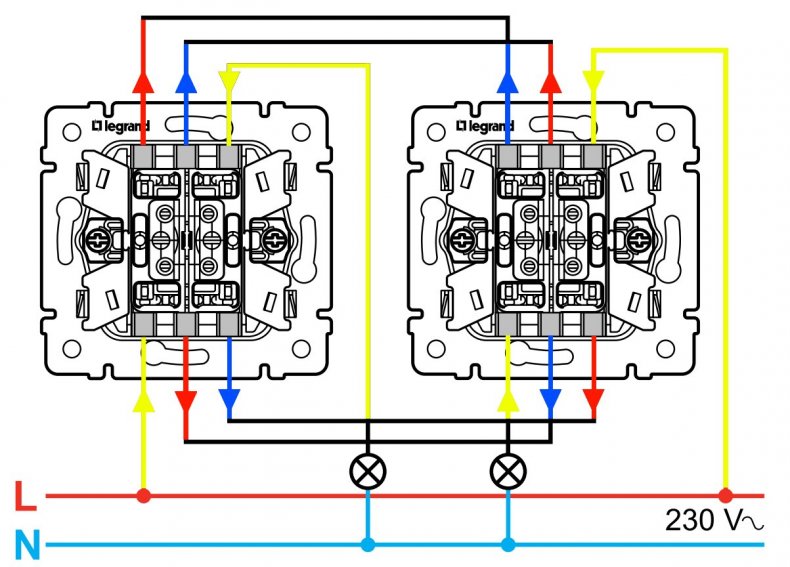

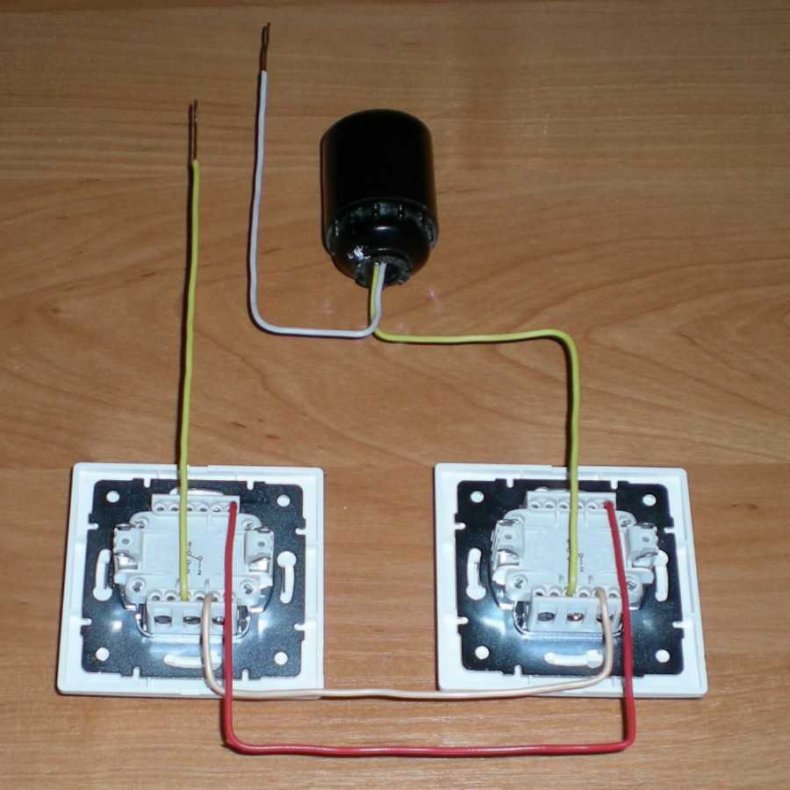

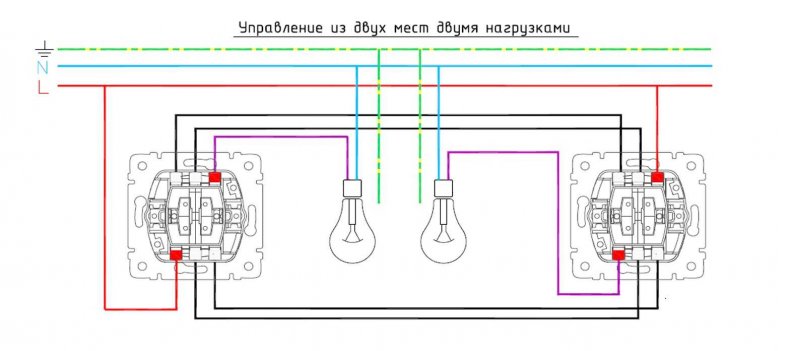

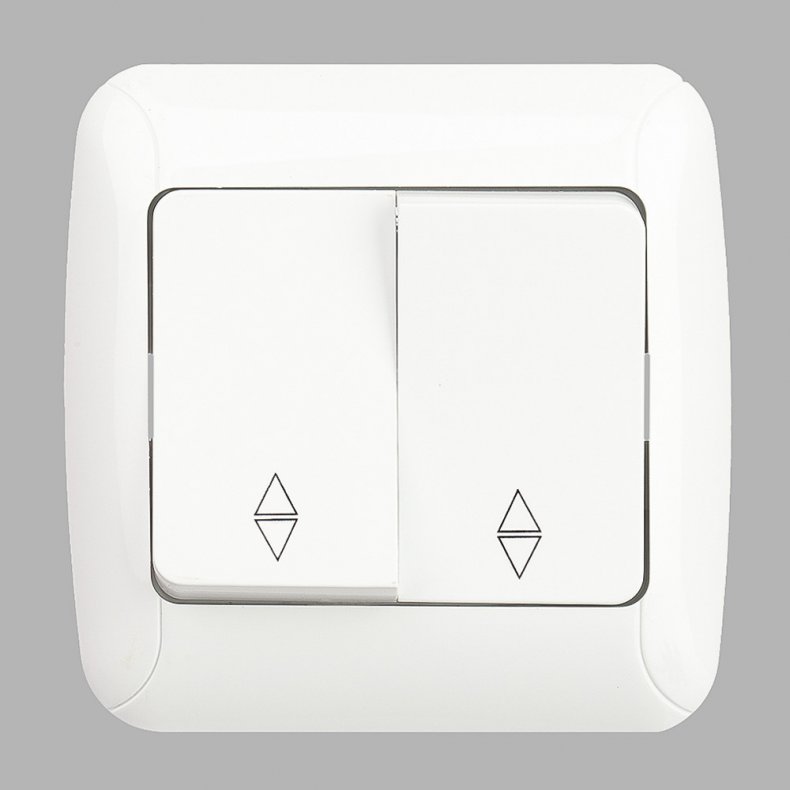

У таких выключателей есть аналоги на рынке электроприборов, которые очень на них похожи, но работают совсем по-другому. Речь идёт о проходных выключателях. Мещанины нередко путают эти выключатели. Найти двойной выключатель можно по задней панели.
Не смотрите на переднюю панель, впереди эти экземпляры полностью однообразные. У тех аппаратов, которые для вас необходимы, есть два разъёма для подключения и сверху особый фазовый переход.

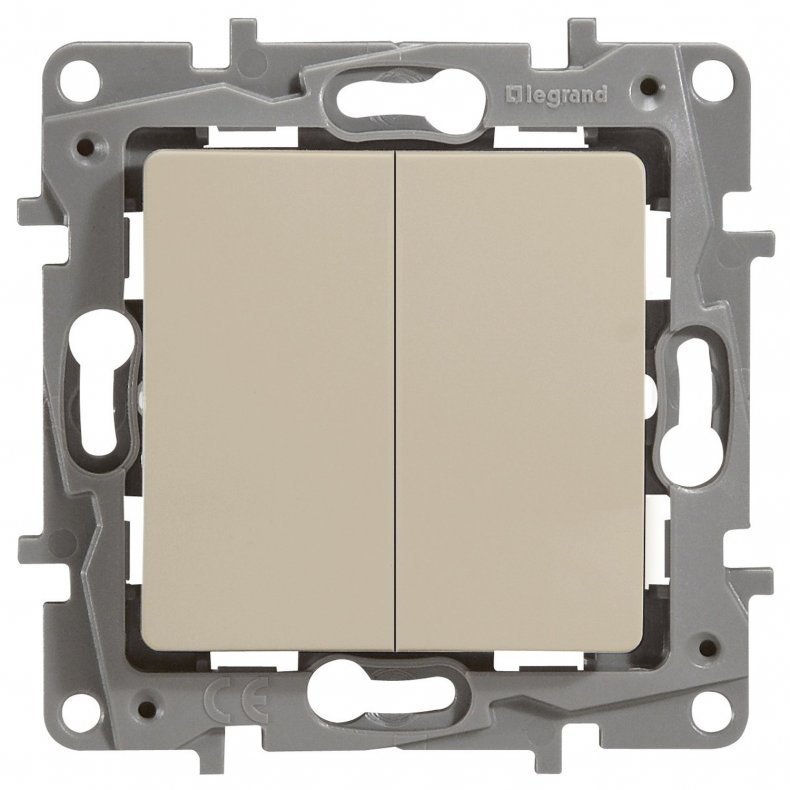

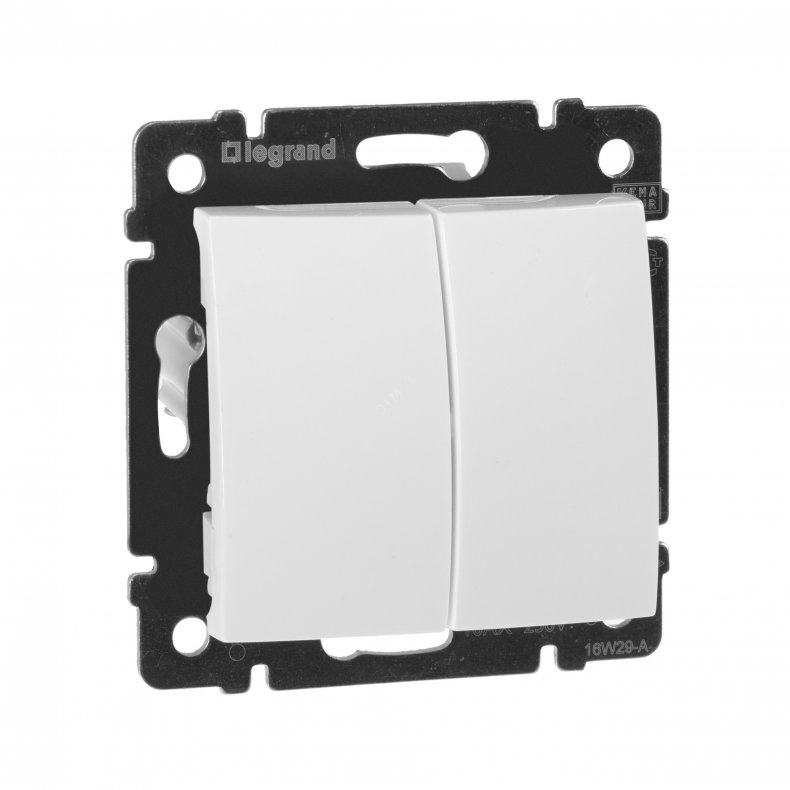

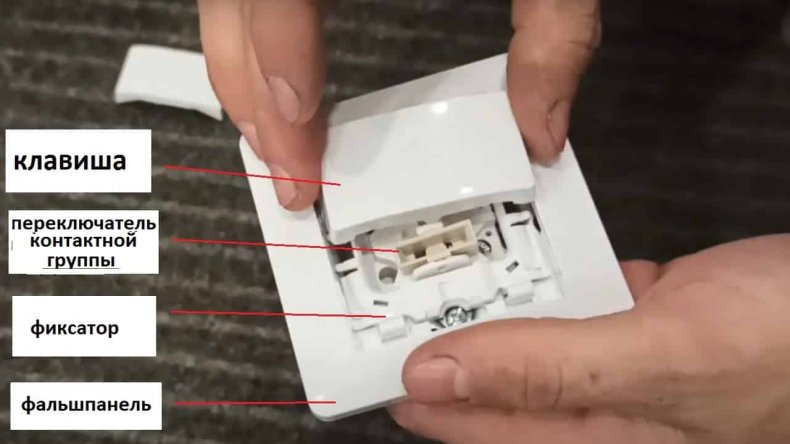

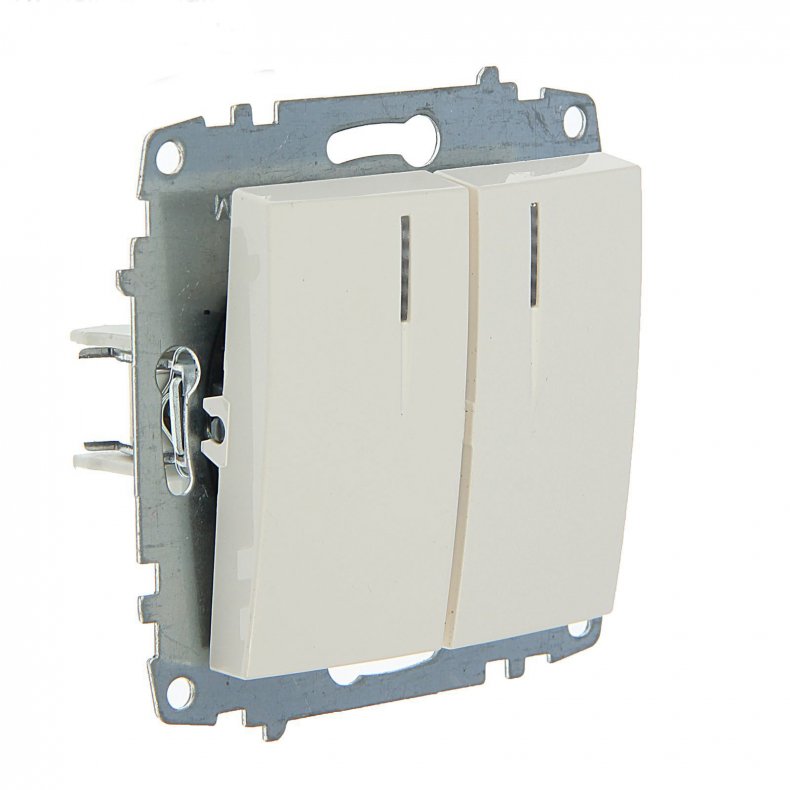

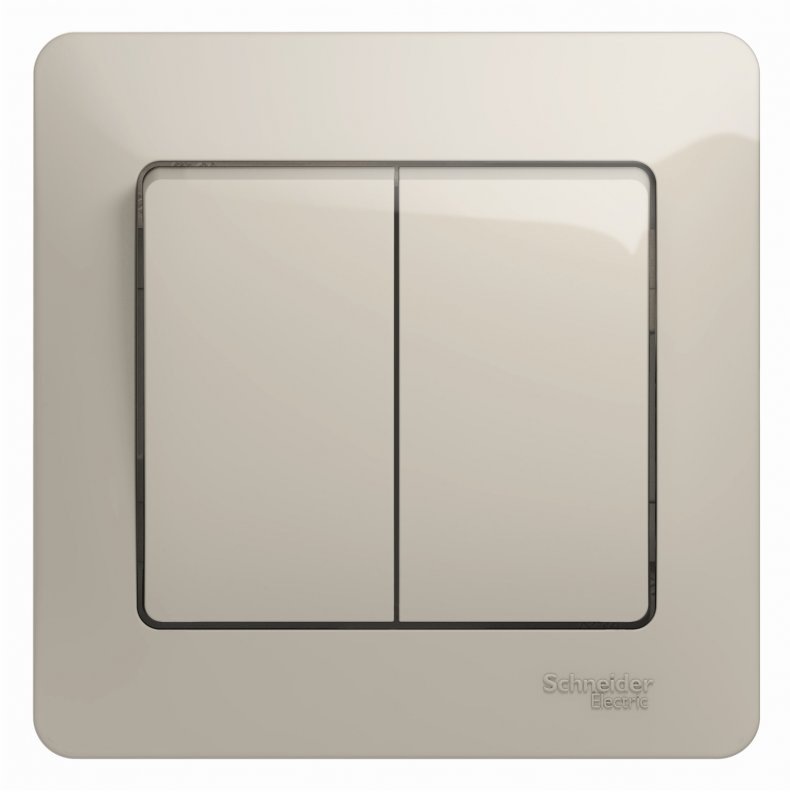

Конструкция двойных выключателей

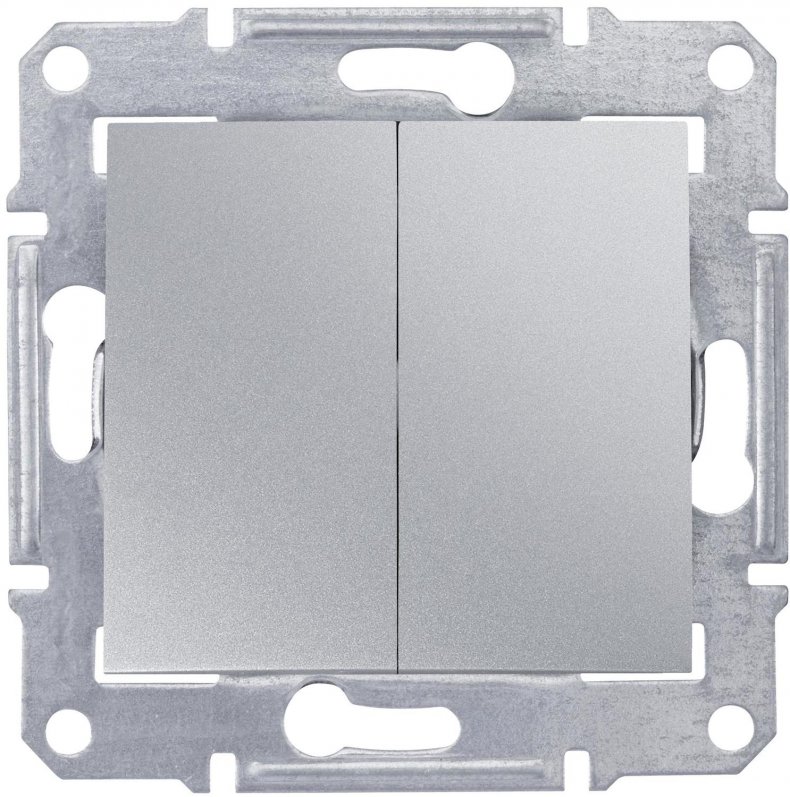

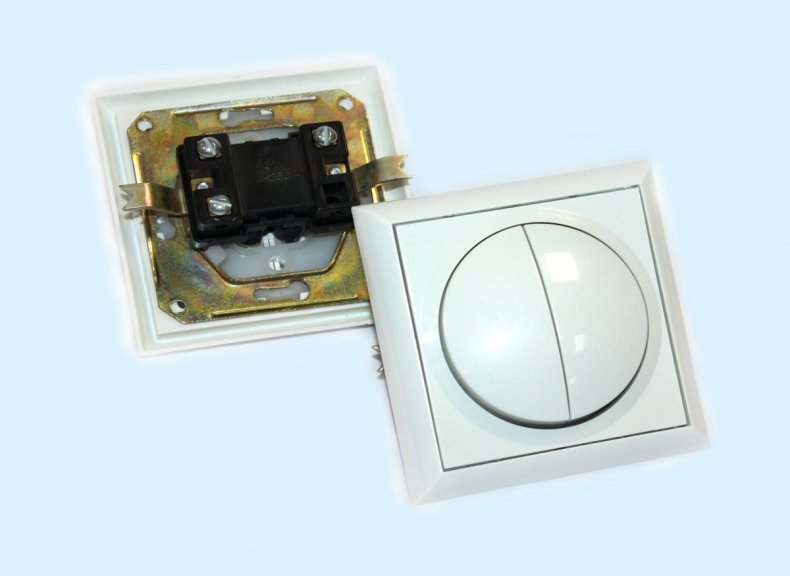

В целом, выключатели, хоть и являются современными электроприборами, но конструкцию их чуть можно именовать сложной. Они состоят из рабочего механизма с присоединенными контактами, проводами и оболочками и наружной панелью.

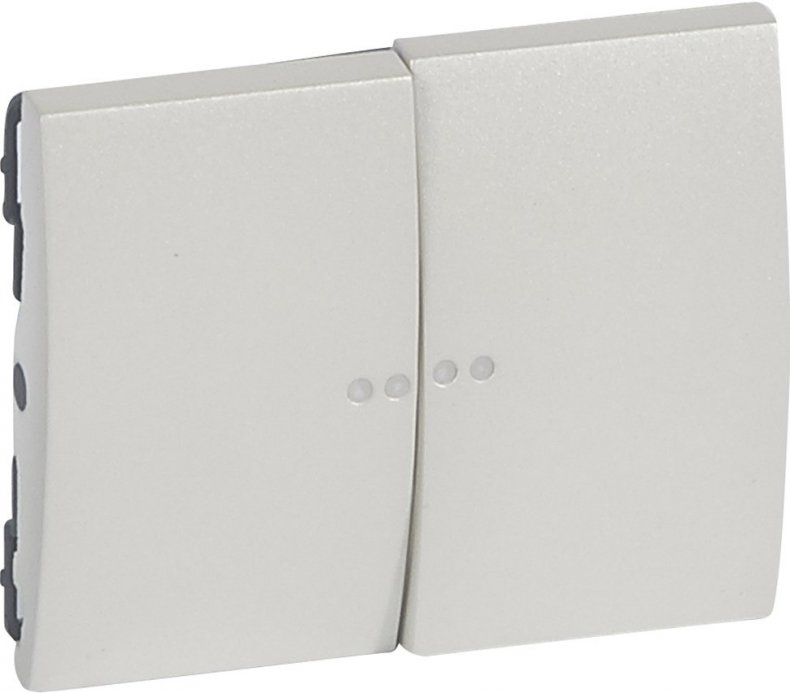

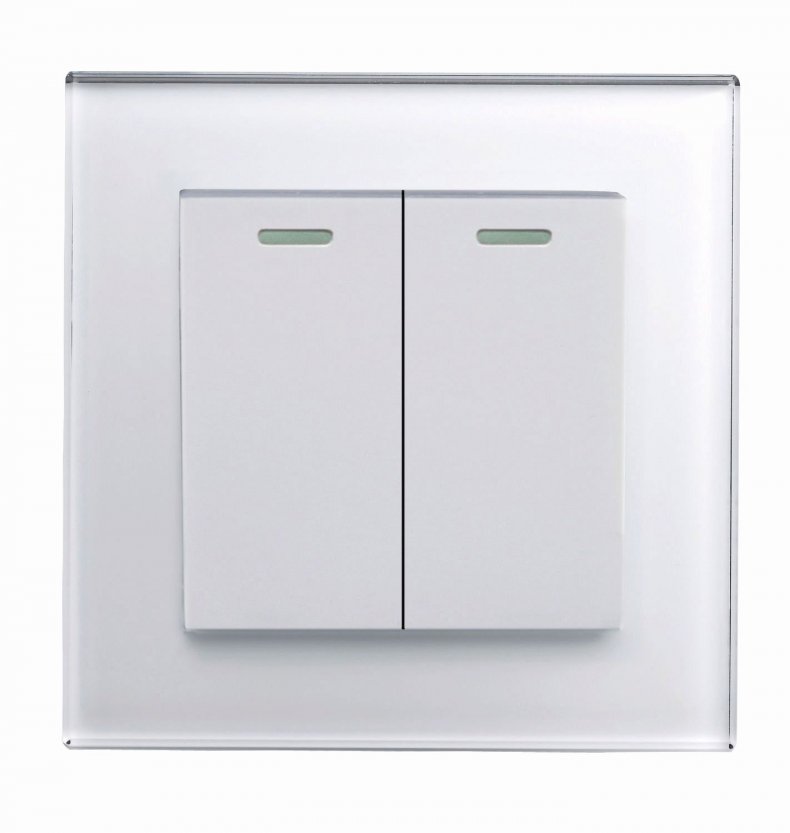

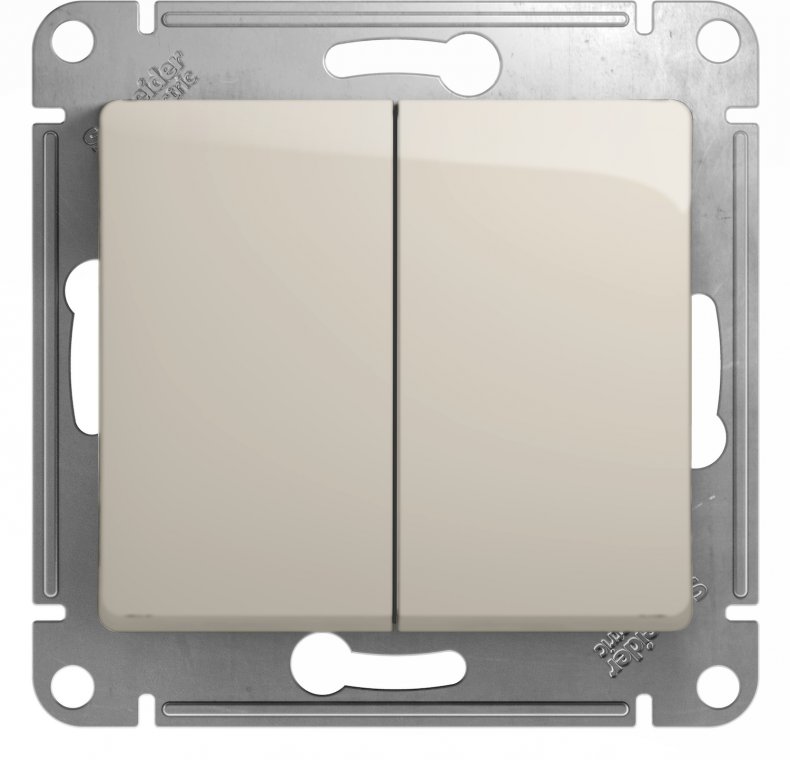

Панель представляет собой пластиковую рамку с клавишами либо кнопками для переключения. Так же, в комплекте с основными составляющими идут особые крепления.

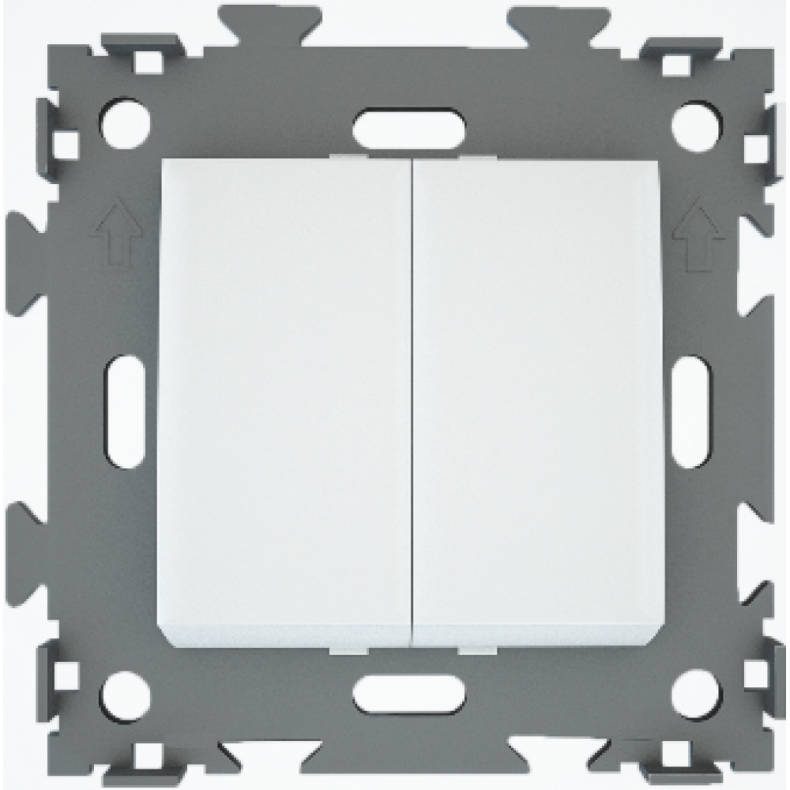

При этом эти самые крепления не схожи в различных моделях выключателей. Всего существует два варианта креплений.
- Инсталлируются эти крепления так же очень просто. Необходимо всего-лишь зафиксировать железную рамку с отверстиями для креплений в подходящем положении.
- После чего, с 2-ух сторон всей этой системы вы увидите два отчётливых фиксатора, в которые необходимо вкрутить два винта.
- На виду останутся лапки, которые просто скрыть, если воткнуть в подрозетник. После чего, сделайте некоторую проверку.
Пару раз попробуйте оказать маленькое давление на весь механизм, дабы проверить механическую устойчивость системы.
Ещё раз сверьтесь с аннотацией по установке, проследите за тем, дабы вы использовали все вспомогательные инструменты и ничего не запамятовали установить. Всё это необходимо для обеспечения долгой исправной работы выключателя. Главное, не запамятовывайте соблюдать технику безопасности, предусмотренную при работе с электричеством.
Виды двойных выключателей
Вообщем, выключатели не являются каким-то передовым элементом рынка электроприборов. У большинства компаний нет никакой надобности создавать очень много разных видов выключателей.
Потому они не владеют некий богатой систематизацией. Все же, выделяют два главных вида таких устройств, отталкиваясь от такового параметра, как тип фиксирующей конструкции:
- Выключатели с самозажимными контактами
- Выключатели с винтообразными контактами
Каждый тип следует разглядеть более тщательно, чтобы стали понятны главные отличия и особенности каждого вида выключателей.
Выключатели с самозажимными контактами
По правде говоря, этот тип выключателей практичнее собственного аналога. Всё дело в том, что не надо нанимать спеца либо пробовать самому подключать контакты.
- Это является достаточно небезопасной процедурой, которая может привести к утечке тока либо недлинному замыканию, если делать всё неаккуратно.
- Потому еще удобнее, когда это происходит без вмешательства человека. И такие выключатели как раз имеют такую функцию.
- Сущность в том, что провода вначале закреплены особыми инструментами, напоминающими пружинки.
После того, как вы установите защитную коробку, пружины активизируются и контакты сами закрепятся, для вас не нужно будет рисковать своим здоровьем и лезть самому.
Но за такое удобство необходимо платить и по стоимости выключатели с самозажимными контактами на порядок дороже собственных наименее технологичных аналогов.
Выключатели с винтообразными контактами
Здесь тоже не надо будет самому производить закрепление, но оно выполнено не так комфортно, как в случае с самозажимными выключателями.
- Мысль этой технологии состоит в том, что в комплекте с основными комплектующими идут пластинки с винтообразными креплениями.
- Они и созданы для заземления контактов. Пластинку придётся устанавливать вручную, так что будьте осторожны.
- Главный плюс данных выключателей в их низкой цены.
- Если ваш бюджет не очень высок либо вы просто не желаете его еще раз расширять, то приобретайте смело выключатели с винтообразными контактами.
- В особенности, если вы понимающий человек и не раз делали схожую работу.
Оба вида двойных выключателей являются проходными, контакты размещены полностью свободно.
Предварительные работы
Когда вы обусловились с тем, какой выключатель для вас больше всего подходит и заполучили все самые нужные инструменты, самое время готовиться к монтажу.
Для удачной установки выключателя для вас пригодятся все главные приборы для таких работ (изоляционные ленты, щипцы, плоскогубцы, строительный ножик, провода, крепления и сам выключатель).
Не запамятовывайте вполне обесточить всю электросеть до работ, это неотклонимый шаг. Если нет способности это выполнить, то лучше отложите установка.
В комплекте с двойным выключателем всегда идёт схема подключения. Главное, не запамятовывайте повсевременно инспектировать наличие и состояние заземляющего, нейтрального и фазовых проводов. Это три главных компонента, без которых выключатель не будет работать исправно и может произойти трагедия.
Когда закончите установка, вы, по желанию сможете установить устройство защитного отключения (УЗО). Это особый аппарат, который обезопасит вашу электросистему от утечки тока в дальнейшем.

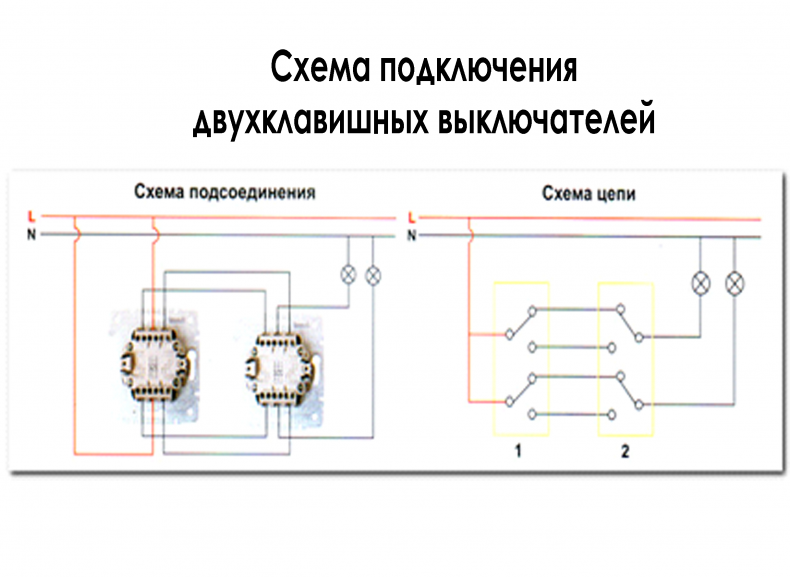

Схема подключения двухклавишного выключателя
2. Установка и схема подключения двухклавишного выключателя
Выбор места установки
Итак, вы планируете установить двухклавишный выключатель. Заблаговременно обмозгуйте место его расположения. Принципиально, дабы к нему был открытый доступ и никакие предметы интерьера его не загораживали. Учитывайте также требования по размещению: высота установки должна быть около 0,8 – 1 м от пола, расстояние до источников воды – более 60 см. Вообщем устанавливать выключатель конкретно в ванной комнате не рекомендуется, потому его выносят в коридор. Нередко для управления освещением разбитых санузлов применяются конкретно двухклавишные выключатели – их устанавливают между входными дверьми в ванную и туалетную комнаты.

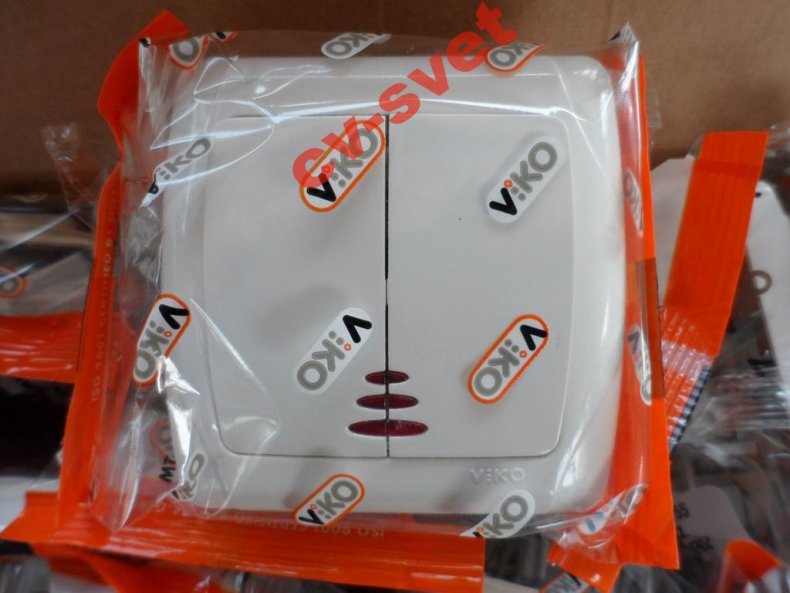

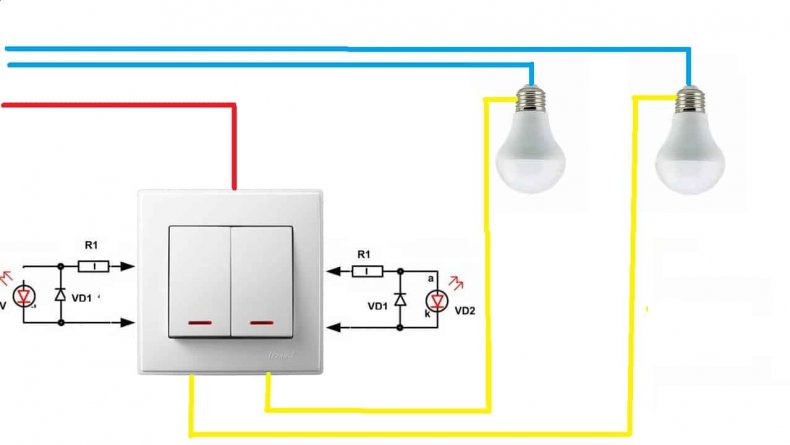

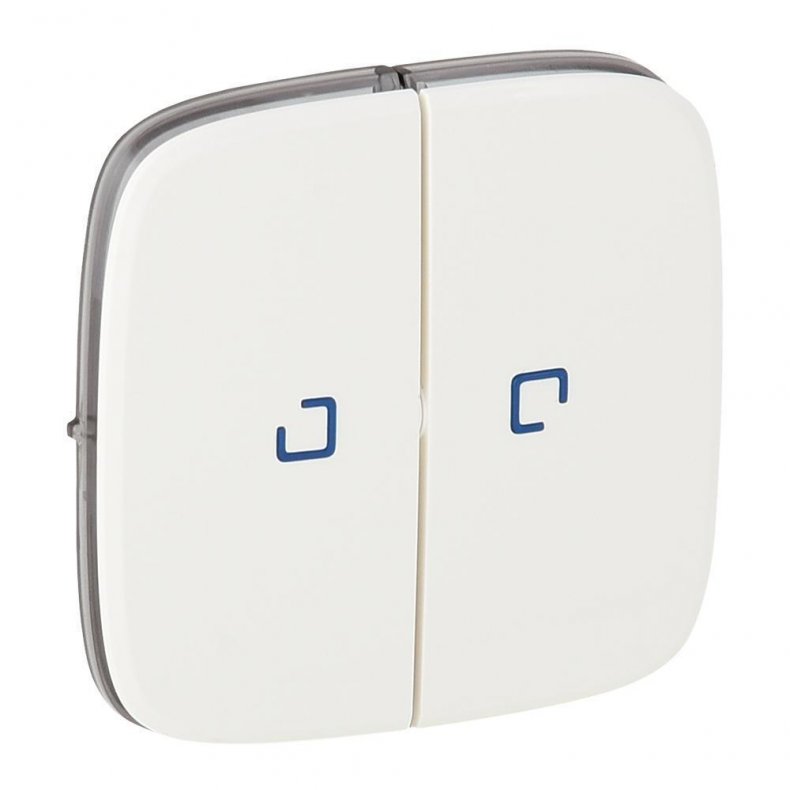

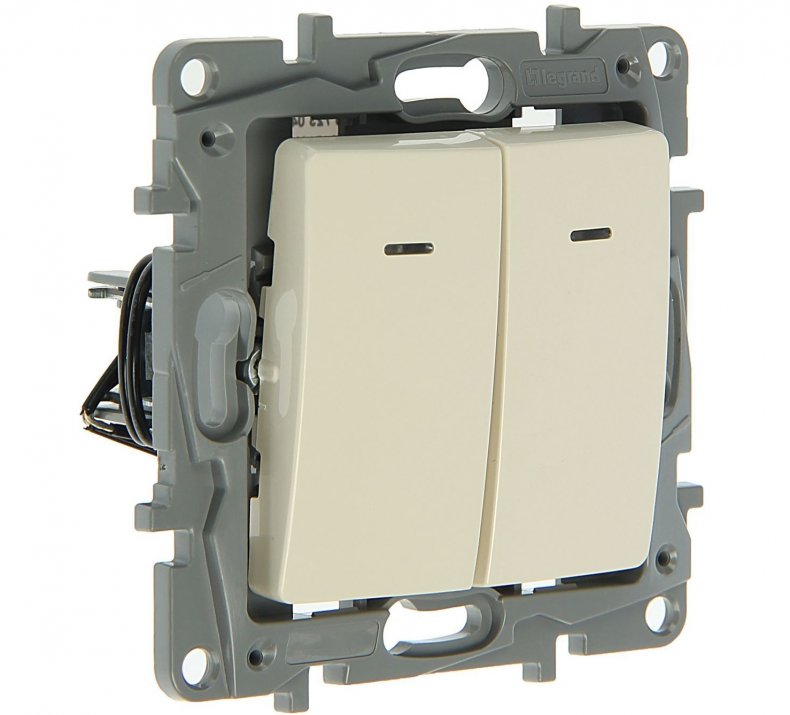

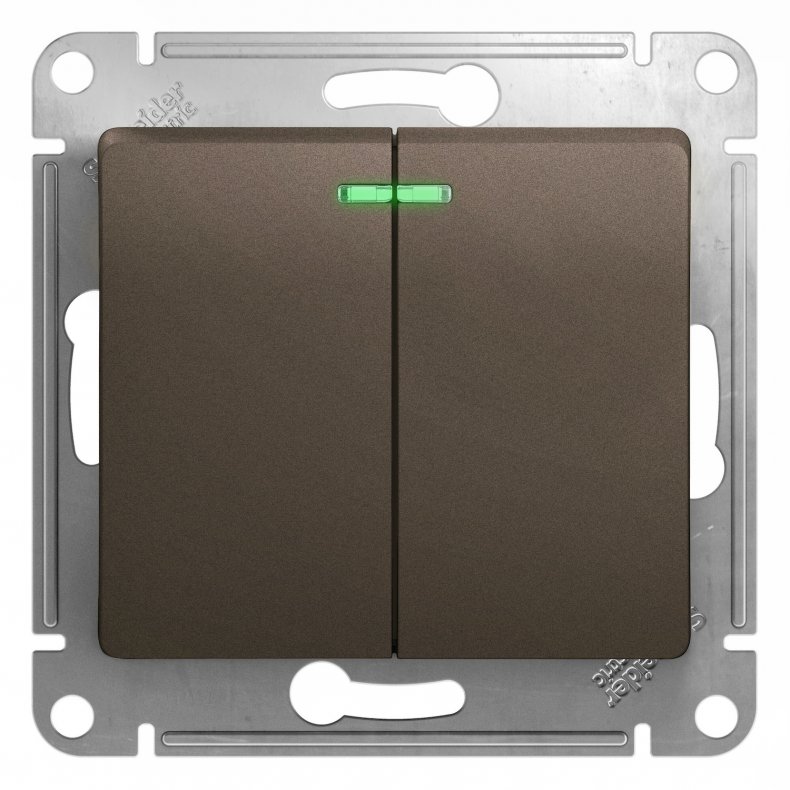

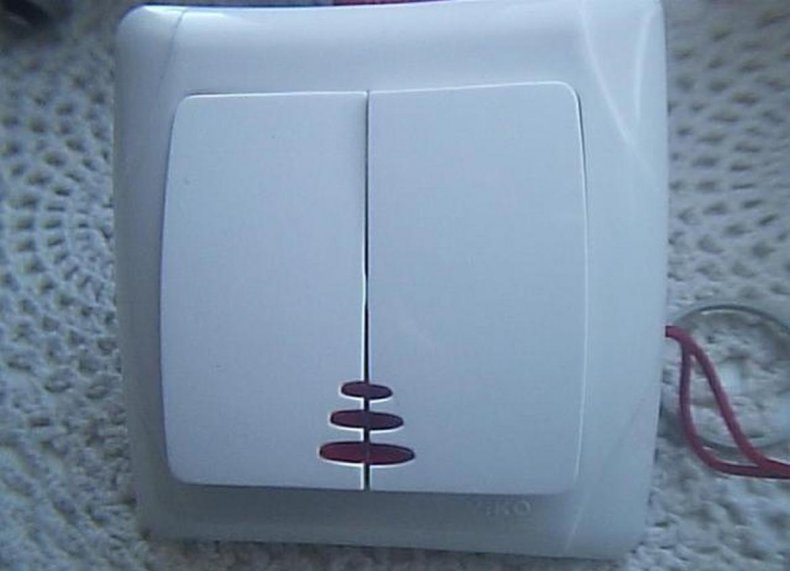

На заметку! Если вы желаете приобрести двухклавишный выключатель со светодиодной подсветкой, учтите одно принципиальное ограничение по использованию лампочек. Для такового устройства не подходят светодиодные лампы: при выключенном освещении может наблюдаться мигание из-за токов утечки через разрядник подсветки.
Исходя из избранного места и удаленности осветительных устройств подсчитайте нужную длину провода. Лучше приобрести его с припасом, так как провода необходимо будет резать, зачищать, соединять.
Установка предустановочных частей
Если вы серьезно приняли решение заняться электромонтажными работами, принципиально соблюдать все правила электробезопасности, также вспомнить базы работы электроцепей из курса физики. Стоит держать в голове, что до всех работ с проводкой нужно отключить питание. От щитка питающий кабель тянут к месту размещения распределительной коробки. Ее, в свою очередь, устанавливают между предполагаемым местом монтажа выключателя и лампочками, которыми этот выключатель будет управлять. В коробке сходятся кабели от осветительных приборов и от выключателя. Как их соединить, мы поведаем чуток позднее, так как это находится в зависимости от избранной схемы подключения двухклавишного выключателя. Но сначала необходимо все приготовить. Для крепления выключателя в стенке устанавливается подрозетник. Прежде всего делают цилиндрическое глухое отверстие, используя перфоратор с коронкой. Потом фиксируют снутри подрозетник. Аналогично монтируют и распределительную коробку. Потом готовят каналы под проводку: их штробят в стенке при помощи штробореза либо болгарки, делая две параллельные полосы, а потом выдалбливают материал между ними перфоратором с долотом. В эти каналы укладывают проводку для соединения всех частей схемы.

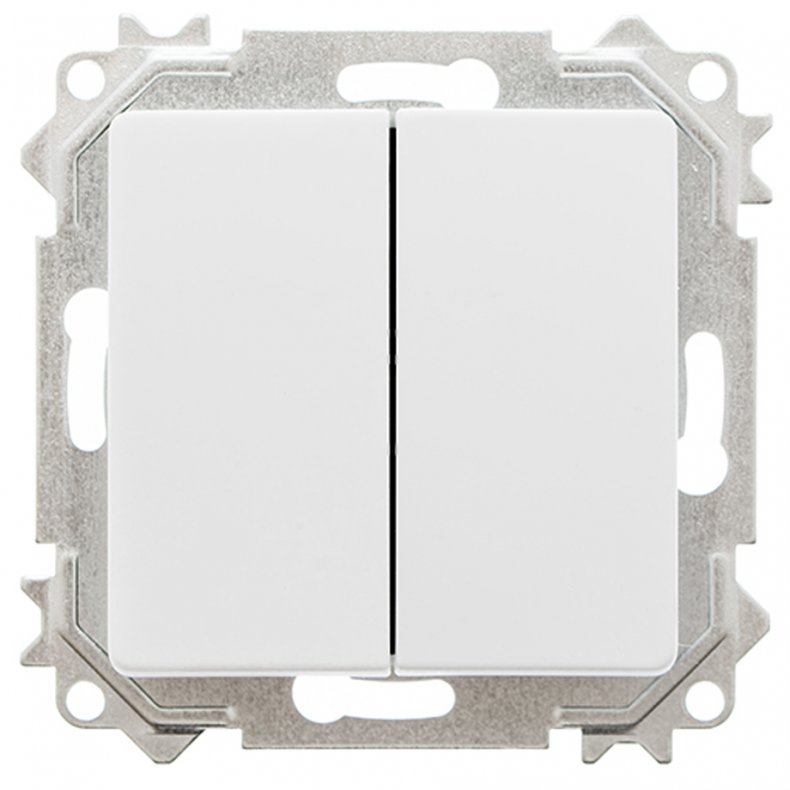

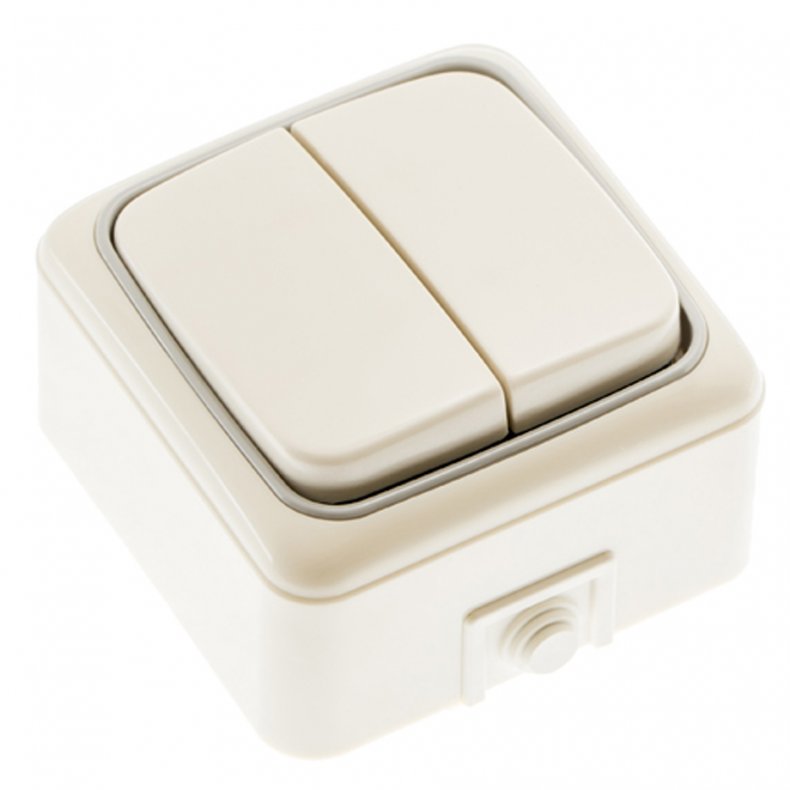

Принципиально держать в голове: для монтажа проводки снутри стенки необходимы выключатели сокрытой установки. Их механизм располагается снутри стенки, а на поверхности видна только плоская декоративная рамка с кнопками. Смотрится это очень эстетично и не нарушает целостность интерьера. Затратные же модели инсталлируются только при монтаже открытой проводки, когда и провод, и все установочные элементы крепятся на поверхности стенки. Схожий метод предпочтителен для дачи, гаража, кабинета и других объектов, в каких нереально либо нецелесообразно делать сокрытую проводку.

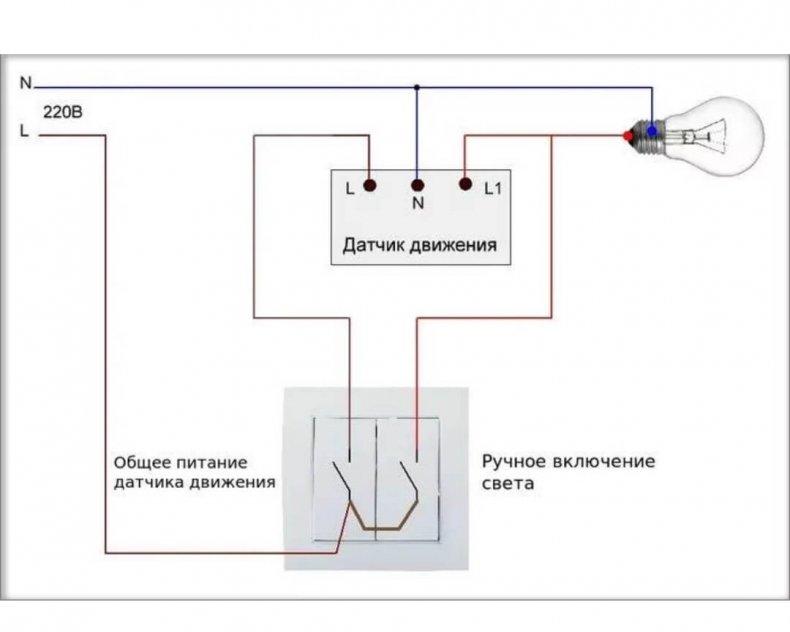

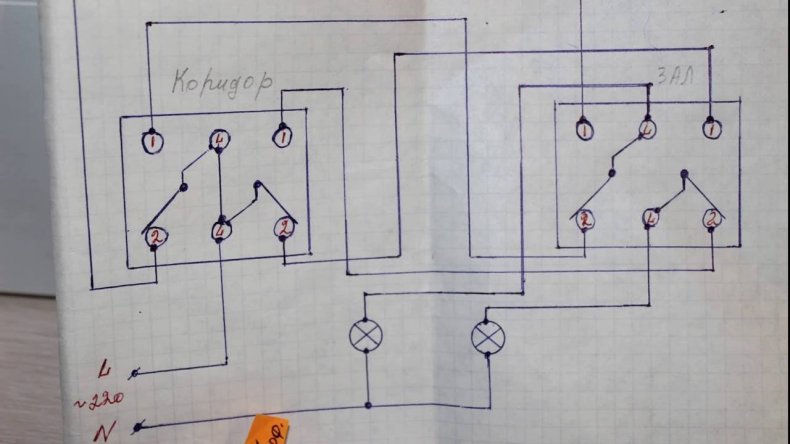

Схемы подключений

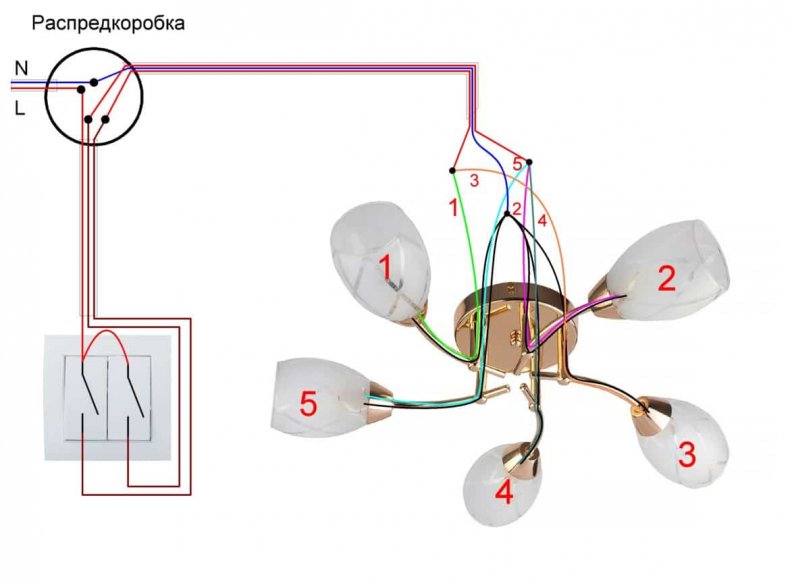

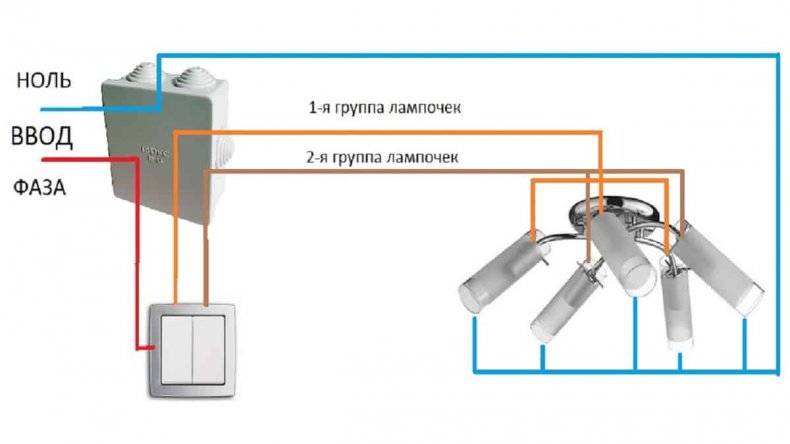

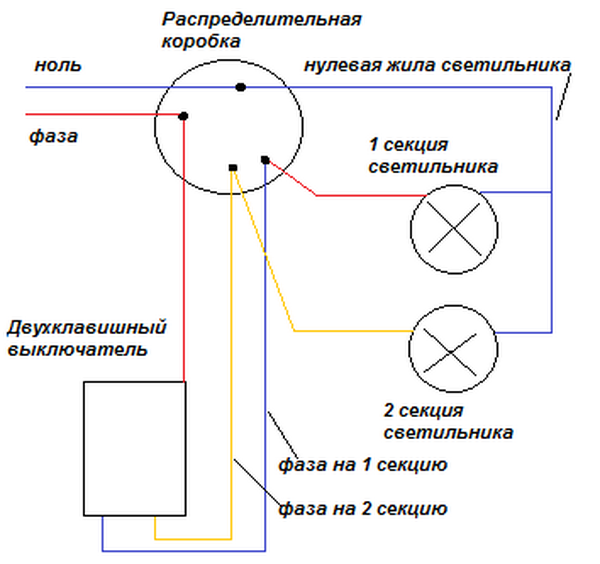

- Для 1-го осветительного устройства. Данный вариант выбирают, если нужно подключить двухклавишный выключатель к люстре с несколькими лампочками и управлять их включением по отдельности. Подключение осуществляется с разводкой проводов на отдельные секции люстры. В таком случае и выключатель, и люстра подключаются через трехжильные провода (на схеме полосы жил обозначены синим, красным и желтоватым цветом).

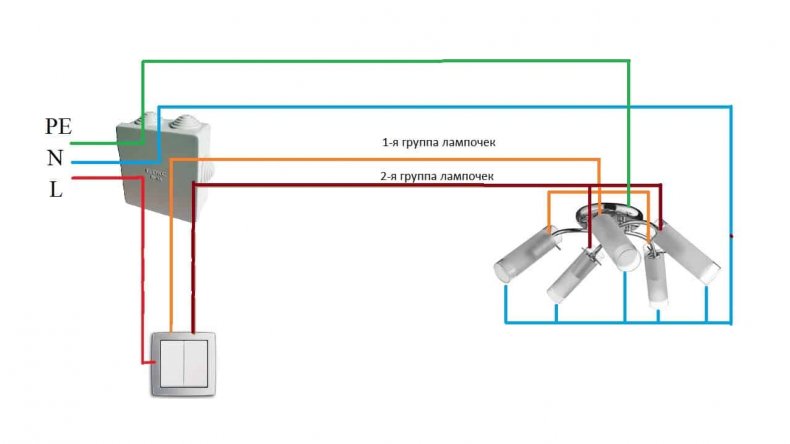

Схема подключения двухклавишного выключателя к одному светильнику с несколькими лампами

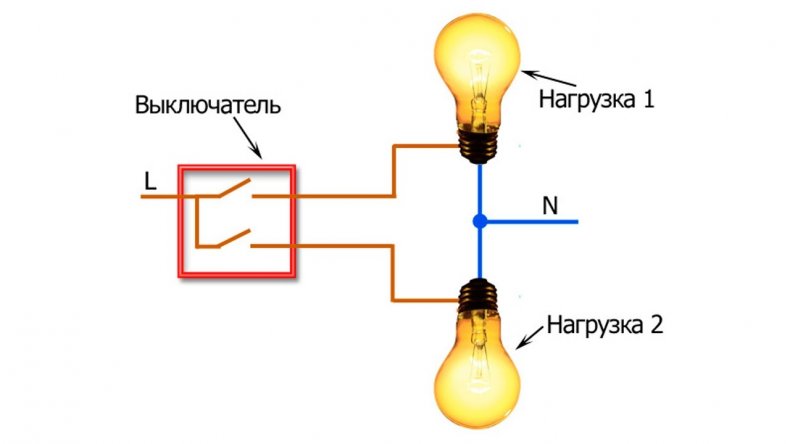

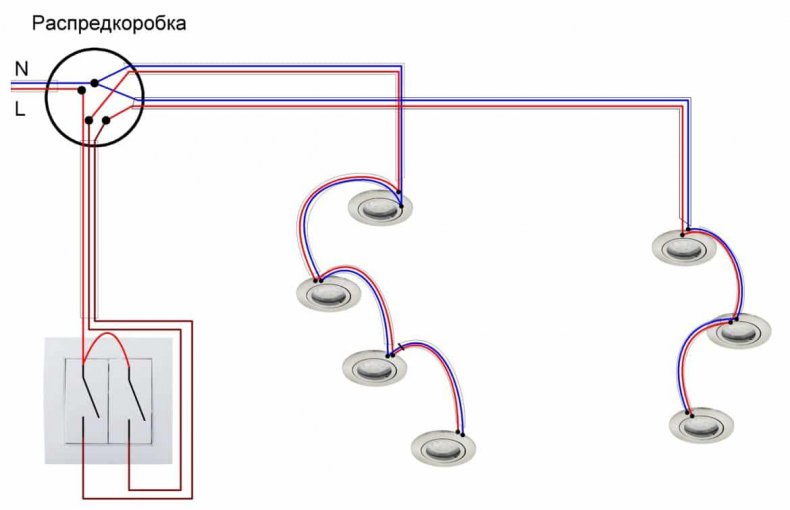

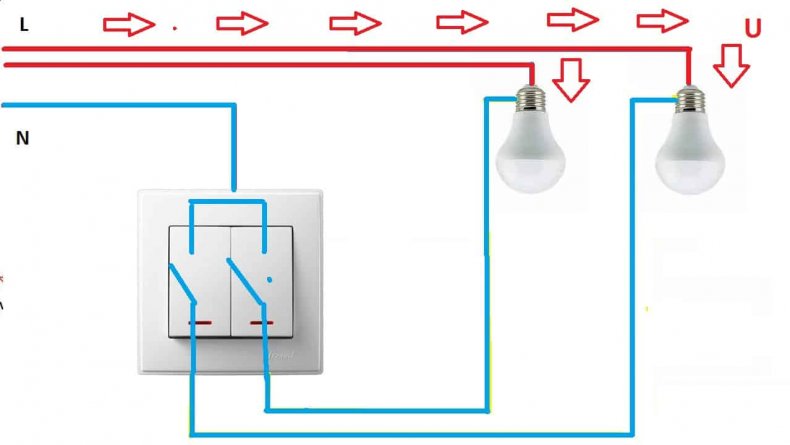

- Для 2-ух осветительных устройств. Таковой вариант задействуется по мере надобности подключения к одному двухклавишному выключателю 2-ух осветительных устройств в различных помещениях, допустим – в ванной и туалете. Другими словами два отдельных осветительных устройства будут управляться через один выключатель, только с различных кнопок. В таком случае к выключателю протягивается трехжильный провод (на схеме полосы обозначены красным, синим и желтоватым цветом). К каждому светильнику подводится отдельный питающий двужильный провод.

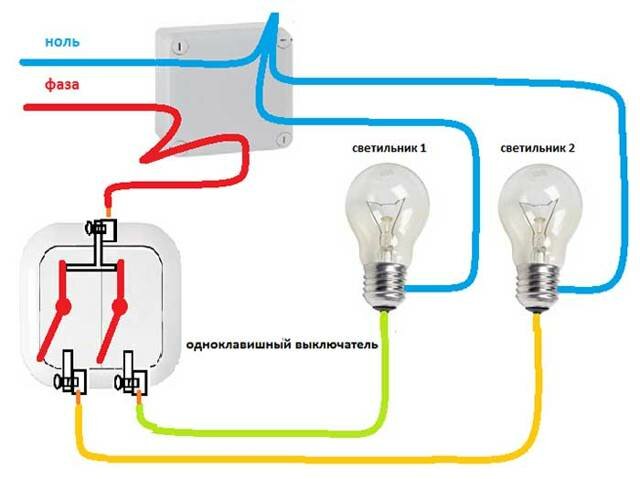

Схема подключения двухклавишного выключателя к двум осветительным устройствам

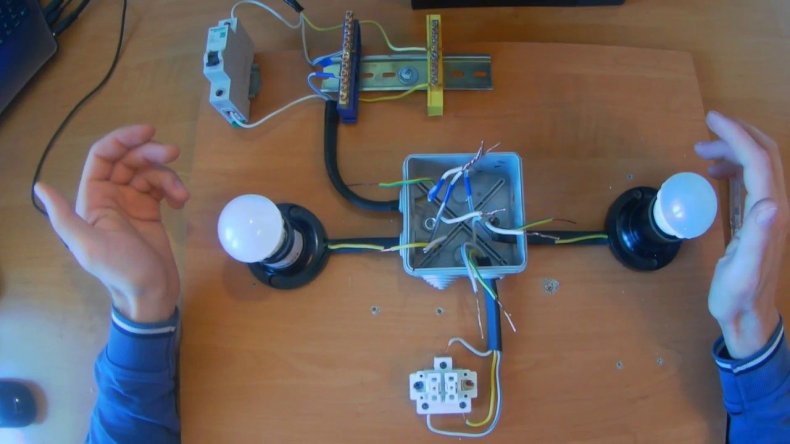

Соединение проводов
В согласовании с избранной схемой подключения двухклавишного выключателя сделайте соединение проводов в распределительной коробке. На рисунках выше места соединений обозначены черными точками. На данном шаге довольно соединить провода скрутками. После проверки работоспособности выключателя их можно будет изолировать.

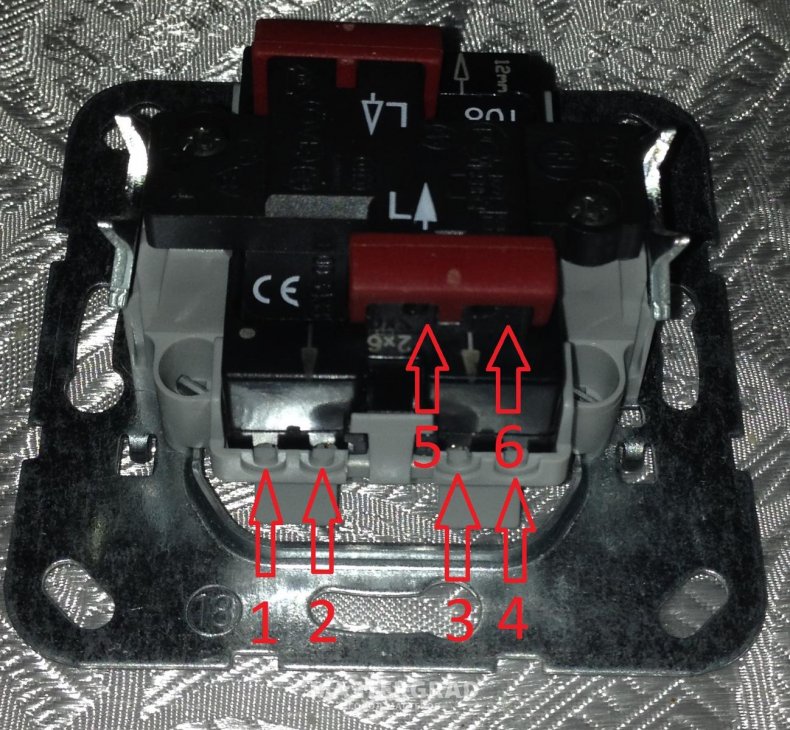

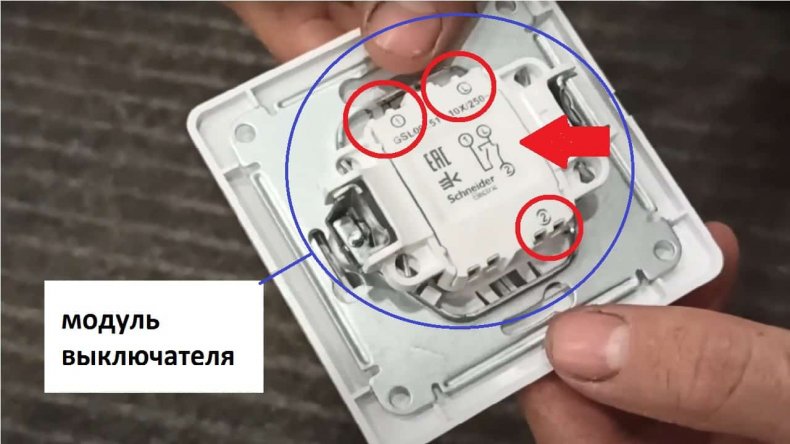

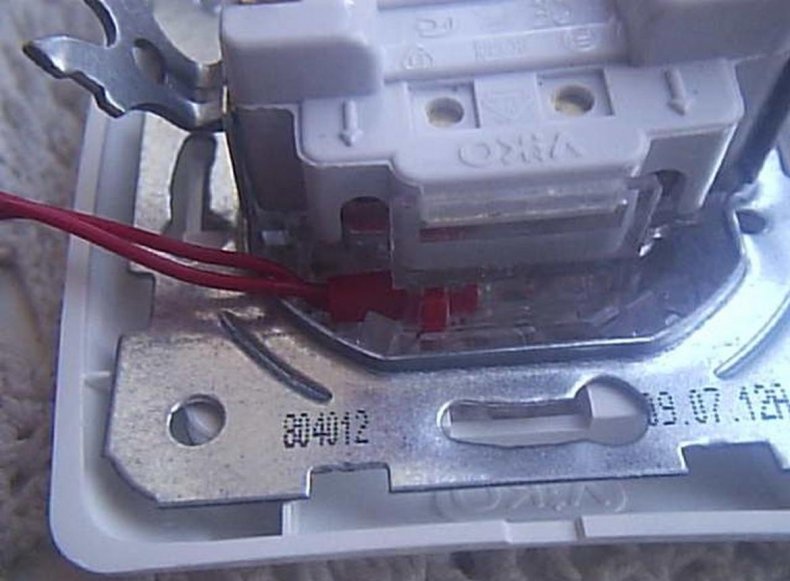

Снутри выключателя имеется три контакта: подходящий (маркируется буковкой L) и два отходящих (обозначены стрелочками). Обычно, в современных устройствах применяются так именуемые втычные контакты – в особые отверстия вставляются провода. Снимите изоляцию с проводов при помощи стриппера либо ножика, обнаженные части воткните в контактные отверстия. Питающая фаза подключается к подходящему контакту (на схеме отмечена красным цветом и идет от распределительной коробки на выключатель). По отходящим контактам идет разводка на две полосы (на схеме отмечены синим и желтоватым цветом) – к двум светильникам либо двум секциям 1-го осветительного прибора. За счет подвижных контактов снутри механизма выключателя осуществляется коммутация между подходящим и отходящим контактами. Для каждого отходящего контакта – своя кнопка управления. При нажатии на кнопку можно разомкнуть либо замкнуть электроцепь – управлять освещением на каждой полосы.
Фиксация выключателя
После того как вы подключите провода к выключателю, его внутренний механизм необходимо закрепить снутри подрозетника. Снимите лицевую панель, аккуратненько отделив ее от корпуса шлицевой отверткой. Вы увидите крепления. Это могут быть распорки (их разводят в стороны, а потом фиксируют винтами) или отверстия для шурупов. После установки механизма наденьте декоративную рамку на выключатель.
Проверка работы выключателя
Для начала проверьте наличие напряжения при помощи тестера. Это до боли просто: в распределительной коробке к участкам соединения проводов прикладывают наконечник тестера. Ток должен быть исключительно в месте скрутки питающего кабеля и выключателя. После чего протестируйте работу всей схемы: включите питание, на выключателе первую кнопку возведите в положение «вкл» – должна загореться лампа, на которую идет провод от этой кнопки. То же самое проделайте с другой кнопкой. Потом выключите обе и включите сразу – обе лампочки должны загореться.
Если схема подключения двухклавишного выключателя выполнена правильно, и управление освещением осуществляется как следует, можно завершать электромонтажные работы. В распределительной коробке следует заизолировать скрутки. Для этого на них устанавливают соединительные зажимы. Потом установочное изделие закрывают крышкой. После чего проводку и распределительную коробку можно скрывать слоем штукатурки. На этом установочные работы завершаются.
Видите ли, процесс монтажа достаточно прост. Главное – разобраться в схеме, соблюдать правила безопасности при работе с проводкой и не торопиться. Если вы готовы приступить к установке выключателя, закажите все нужное в интернет-магазине ВсеИнструменты.ру!
