Здрасти, почетаемые читатели блога. Темой поста будет схема подключения проходного переключателя с 3-х мест. На практике нередко применяется схема подключения проходного выключателя с 2-ух точек применяемая на лестницах, в коридорах, гаражах и т д., но время от времени возникает необходимость включения освещения с 3-х точек и поболее.
Такое использование включения освещения можно применять в спальных комнатах, где один выключатель устанавливается при входе, а оставшиеся два с 2-ух сторон кровати либо в длинноватом коридоре в каком находятся несколько промежных помещений, у входа которых инсталлируются дополнительные проходные выключатели для удобства выключения и включения освещения. В таковой схеме используются два проходных и один перекрестный выключатель.
Мы привыкли именовать устройства включения-выключателями, но на самом деле это проходные и перекрестные переключатели. Проходные переключатели имеют на оборотной стороне три контактные клеммы для зажима проводов, и при нажатии кнопки центральный контакт переключается между 2-ух других контактов.
В перекрестном переключателе четыре контактные клеммы, в нем находятся две независящие полосы, которые при нажатии кнопки переключаются в крест, отсюда и его название.
Благодаря таким переключателям можно произвести включение либо отключение освещения не только лишь с 3-х точек, но и поболее. Давайте разглядим подключение проходных выключателей с 3-х точек. Такое подключение спонтанно произвести нельзя, потому в процессе ремонта перед электромонтажными работами Для вас необходимо будет обусловиться, где будут установлены переключатели и соответственно, произвести установка проводов.
Для работы схемы в нужных местах нужно установить три коробки поперечником 60 мм на высоте 90 см под переключатели над одной из коробочек приблизительно на высоте 2 -2,3 метра установить распределительную коробку поперечником 80 мм для коммутации проводов. Дальше от распределительной коробки к коробке находящейся понизу под перекидной переключатель протягиваем четыре провода.
Потом от распределительной коробки протягиваем ко 2-ой коробке три провода (трехжильный кабель марки провода NYM либо ВВГ нг) под проходной переключатель, дальше прокладываем три провода ко 2-ой коробке под 2-ой проходной переключатель. Так же от распред/коробки необходимо проложить провода к светильнику (светильникам) и привести в распред/коробку питающие провода (ноль, фазу, заземление). Схема подключения представлена ниже.

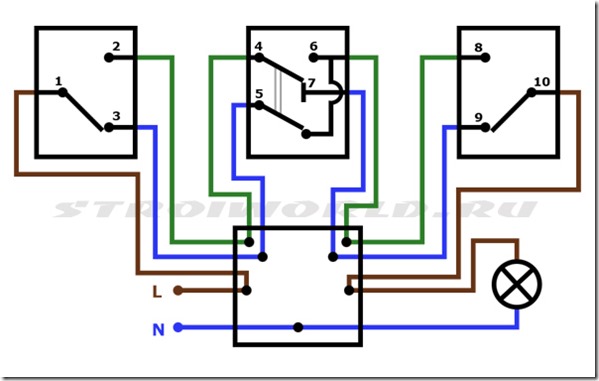

Сейчас подробнее, давайте для удобства возьмем четыре распространенные цвета изоляции проводов голубой, карий и зеленоватый. В коробку распределительную проводим питающие провода голубой (ноль), карий (фаза) и по необходимости заводим в коробку распределительную 3-ий провод, который будет делать роль заземления (зануления), обычно он желтоватый с зеленоватой полосой.
Питающий карий провод в распред/коробке скручиваем с карим проводом, который проложен к первому проходному переключателю к контакту 1. Голубой нулевой провод соединяем с нулевым проводом, проложенным к светильнику.
Провод от 2 контакта первого проходного соединяем с проводом, идущим на перекрестный переключатель контакт 4 в нашем случае провод зеленоватого цвета, провод голубого цвета от контакта 3 первого проходного соединяем с проводом, идущим на контакт 5 перекрестного переключателя.
Дальше зеленоватый провод от контакта 6 перекрестного переключателя соединяем с проводом, проложенным к контакту 8 второго проходного переключателя, голубой провод от контакта 7 перекрестного переключателя соединяем с проводом, идущим к контакту 9 второго проходного переключателя.
Потом провод кофейного цвета, идущий от контакта 10 второго проходного, скручиваем с проводом, идущим к светильнику и по необходимости, подключаем заземляющий провод к корпусу осветительного прибора.
После скручивания всех проводов кончики скруток следует пропаять и заизолировать. Если нужно включить схему с 4 точек необходимо в схему включить очередной перекрестный переключатель.
Вот в принципе и все подключение проходных выключателей с 3-х точек. Успешного для вас монтажа.
Схема переключателя с 3-х мест
Для чего необходимо включать свет с 3-х мест?
Вариантов снова же огромное количество, вот самые нужные:
- в «Т»-образном коридоре — входя с одной стороны мы включаем свет, а выходя из коридора с другой стороны мы выключаем свет. Входя с третей стороны — выключаем и т.д.. С какой бы стороны коридора мы не включали либо выключали бы свет все должно работать.
- в спальне — при входе в спальню включаем свет, ложимся в кровать и около левой прикроватной тумбы выключаем свет, а около правой прикроватной тумбы включаем. Таким макаром мы можем включить либо выключить свет как около кровати с 2-ух сторон, так и при входе в спальную комнату.
- на лестнице – на нижнем этаже включили свет, на втором выключили, на 3-ем включили. На любом этаже мы можем включать и выключать свет..
Принципиально!
В рассматриваемой схеме есть недочет!
Если у обыденных выключателей во включенном состоянии кнопка занимает положение «вверх», а в выключенном положение «вниз», то у переключателей кнопка будет занимать всегда различные положения. Другими словами если у обыденного выключателя по положению кнопки можно выяснить включен свет либо выключен, то у переключателей, собранных по таковой схеме, выяснить этого не получиться.

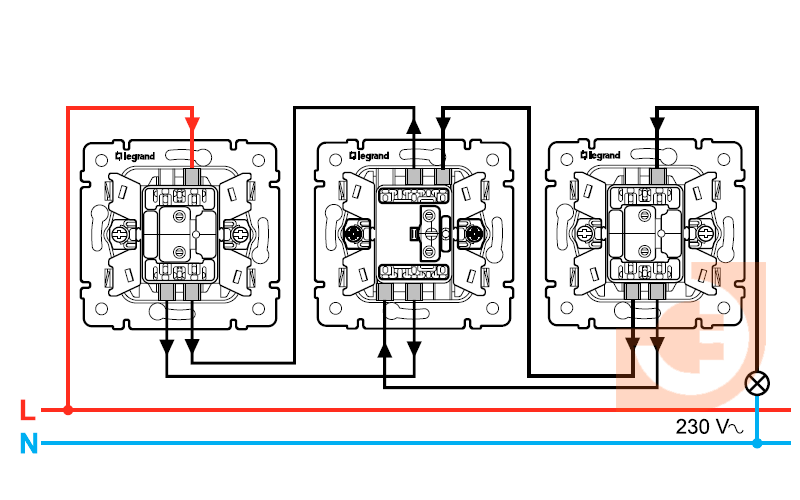

Что необходимо для управления освещением либо другим любым устройством с 3-х точек? Два переключателя на два направления и промежный переключатель собрать в следующую электрическую схему:
Набросок 1. Схема управления освещением с 3-х мест.
Разбираем тщательно, как работает эта схема:

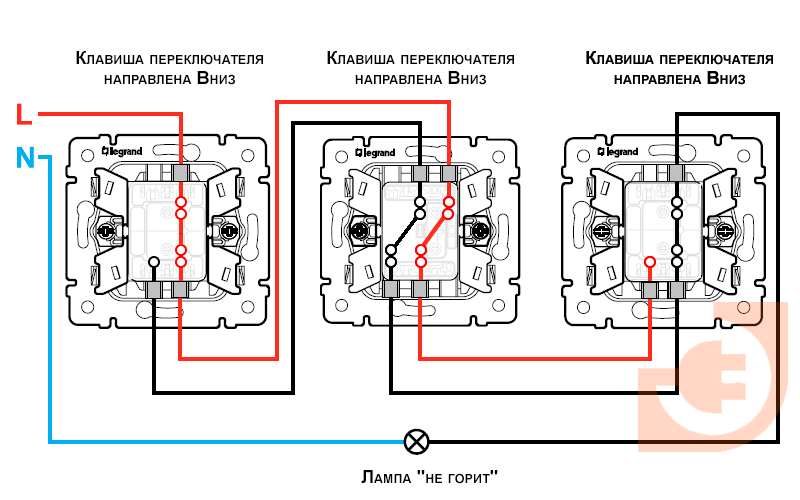

Представим, что у всех переключателей кнопки ориентированы вниз. Тогда напряжение разорвется на правом переключателе и лампа не зажгется:
Набросок 2. Схема управления освещением с 3-х мест. Вариант 1.

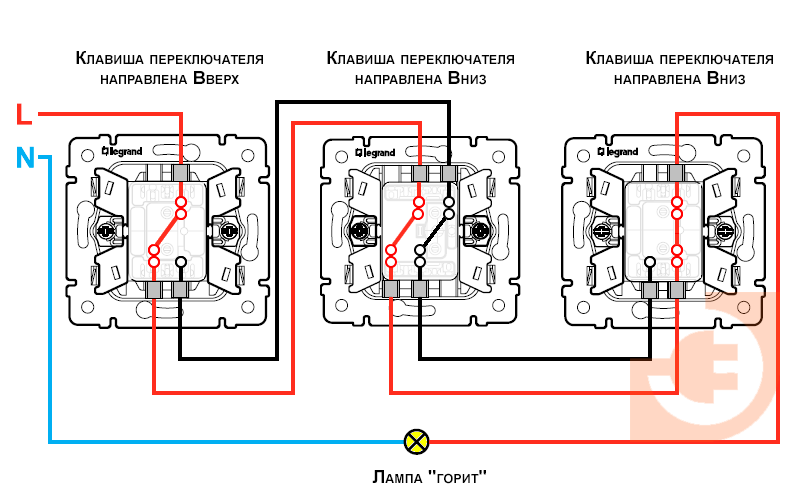

Когда мы переведем кнопку левого переключателя ввысь, схема замкнется и лампа зажгется:
Набросок 3. Схема управления освещением с 3-х мест. Вариант 2.

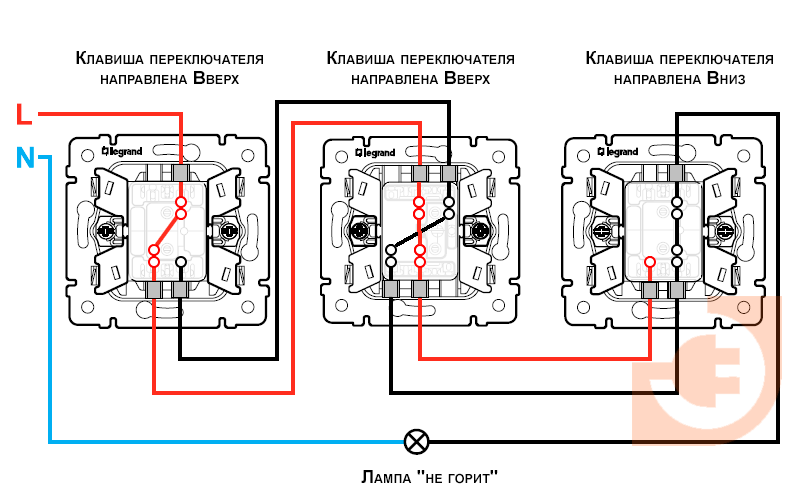

При переводе кнопки среднего переключателя ввысь, схема снова разомкнется и лампа погаснет:
Набросок 4. Схема управления освещением с 3-х мест. Вариант 3.

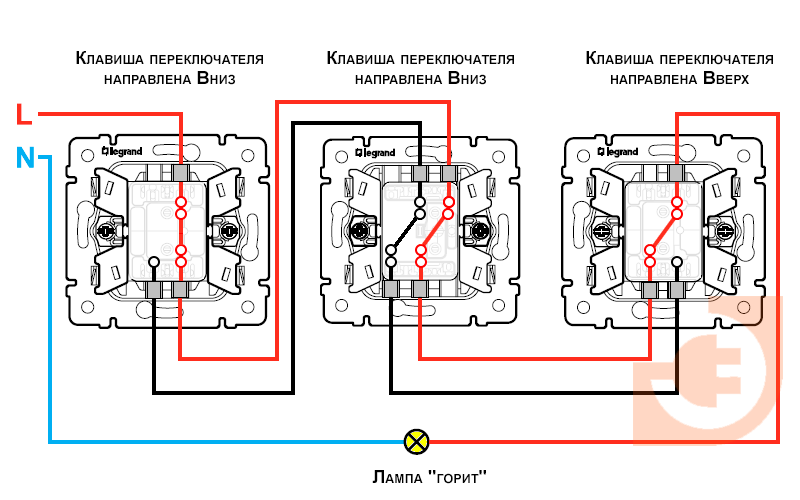

Когда мы переведем кнопку правого переключателя в положение ввысь, то цепь опять замкнется и лампа зажгется:
Набросок 5. Схема управления освещением с 3-х мест. Вариант 4.
Опять переведем кнопку левого переключателя (в положение вниз), цепь опять разрывается и лампа угасает:

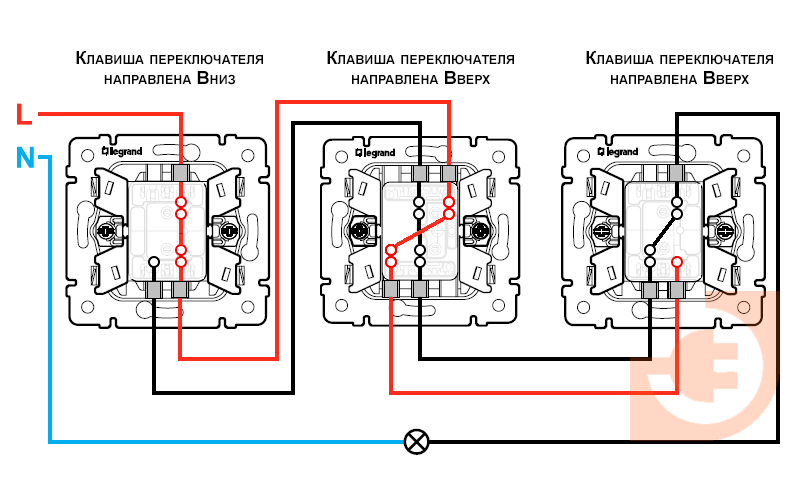

Набросок 6. Схема управления освещением с 3-х мест. Вариант 5.

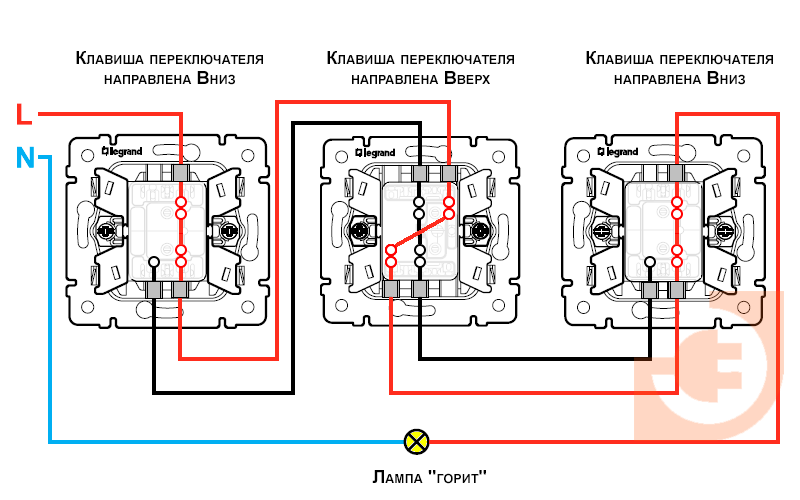

Переведем кнопку среднего переключателя в положение вниз, цепь замыкается, а лампа зажигается:
Набросок 7. Схема управления освещением с 3-х мест. Вариант 6.
Если мы переключим правый переключатель вниз, то вернемся к схеме показанной на рисунке 2.

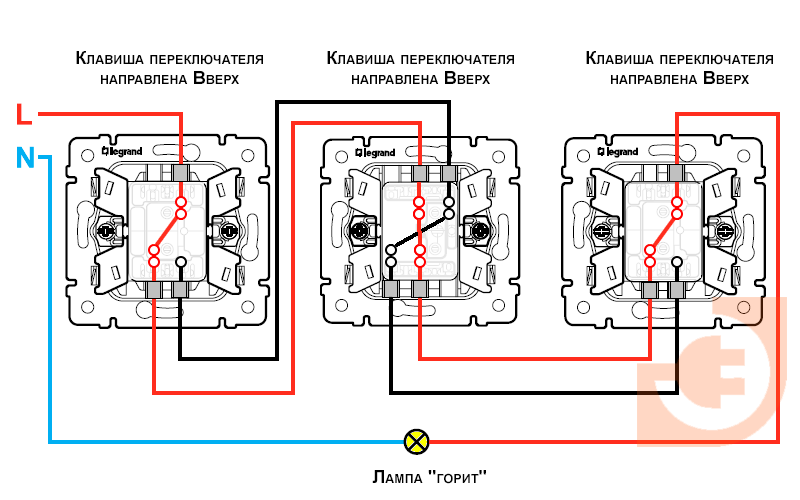

Последним вариантом включения этой схемы остается таковой: последние выключатели в положении вниз, а средний в положении ввысь. При всем этом варианте цепь выходит замкнутой, а лампа включенной.
Набросок 8. Схема управления освещением с 3-х мест. Вариант 7.
В конечном итоге выходит, что с каким бы переключателем мы не включали и не выключали свет, у нас все будет работать.
Управление освещением с 4 и поболее мест

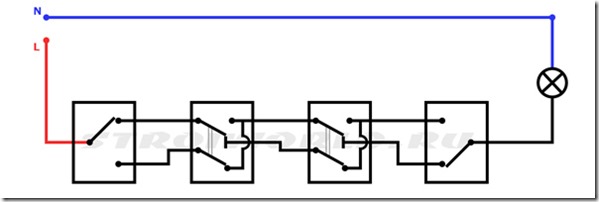

Если нам нужно управлять освещением (другой нагрузкой) с 4 мест, то нам необходимо добавить очередной промежный (перекрестный) переключатель. Чем больше мест включения/выключения тем больше перекрестных переключателей
Необходимо отметить, что это не единственный вариант управления освещением с нескольких мест, но один из самых эконом.
Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция
При определенной конфигурации помещений (центральный вход размещен в центре коридора, он имеет ответвление) либо организации освещения подъезда высотного дома, применяется схема управления потребителями электроэнергии из 3-х либо более мест.
Она строится на базе 2-ух проходных и нескольких перекрестных переключателей.
Особенности
Принцип подключения проходных переключателей отличается от того, который применяется при установке традиционных устройств с 2-мя полюсами.
- Коммутаторы подключаются последовательно друг дружке.
- Совершается не размыкание, а переключение фазы на другую линию.
- Количество выходных контактов у проходного выключателя вдвое больше входных.
Общее мнемоническое правило при построении таковой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

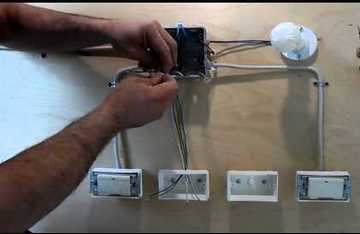

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с 3-х мест:
Установка третьей точки управления
Так как проходные устройства соединены последовательно, то 3-я и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора применять такое же устройство, то 4-ый полюс полосы окажется «подвешенным», а одна из линий – бездействующей.
Естественно, можно замкнуть обе полосы на выходную клемму. Но в данном случае вы превратите его в обыденный бытовой выключатель. Такая схема будет работать, но исключительно в одном направлении.

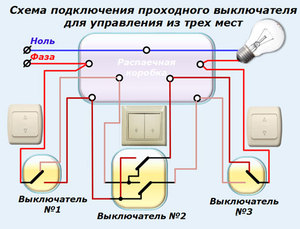

Схема подключения проходного выключателя с 3х мест представлена на рисунке:
[attention type=yellow]К примеру, вы вошли в коридор, включили свет и дошли до места, где установлен таковой коммутатор. Выключаете свет. Сейчас его можно включить либо с такого же места, где вы вошли, либо там, где выключили. Это неловко.[/attention]
Потому применяется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то снутри вы увидите два совмещенных подвижных контакта.
Одним движением кнопки передвигаются оба. 4-ый выходной полюс так же имеет две контактные точки. После нажатия на кнопку фазные полосы условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается этим же.
На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе полосы с одной стороны от правого либо левого конца нужно подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.
Направление не имеет принципного значения, но в эталоне стоит соблюсти и его. Это дозволит в последующем не путаться с тем, где у вас начало, а где конец.
На практике можно столкнуться с тем, что в магазине электротоваров подходящего элемента (перекрестного выключателя) не окажется. Это не повод отрешаться от собственных планов. Процесс переделки 1-го в другое несложен и доступен хоть какому мастеру, знакомому с плоскогубцами и отверткой.
Переделываем в перекрестный
Для переделки проходного в перекрестный применяется тот, что имеет две кнопки. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два шага:
- Выходные полюса замыкаются перекрестно.
- Вносятся конфигурации в механическую часть.
Электрическая схема устройства изменяется внедрением токопроводящих перемычек – отрезков провода такого же поперечника. Ими нужно замкнуть выходные контакты по следующей схеме: последние с последними, центральные с центральными.
Есть два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг дружке. В последнем случае перемычки будут зрительно перекрещиваться.
Дабы подвижные контакты работали сразу, довольно каким-либо методом соединить сами кнопки.
[attention type=green]В механическую часть устройства изменений лучше не заносить.
[/attention]
Переделанный проходной переключатель можно применять в модели управления одной лампой либо несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это значительно осложняет монтажные работы.
Но исходя из убеждений пожарной безопасности несколько раздельно присоединенных устройств – это лучше, чем одна большая клеммная линейка. Потому вероятные издержки оправданы.
А о том, как верно при помощи схемы подключить проходной выключатель с 2-ух мест, узнайте из этой статьи.
Некоторые тонкости
Если нужна сделать несколько промежных точек управления осветительными устройствами, к примеру, для лестничных маршей подъезда 5-этажного дома, то они все врубаются последовательно друг дружке. Через них должна пропускаться одна и та же фаза – это непременное условие.
Существует мировоззрение, что для монтажа промежных точек включения-выключения осветительных устройств стоит применять только четырехжильный кабель. Это упрощает монтажные работы.
Толика правды в этом есть, но существует настоящая угроза включить в линию провод ненадлежащего сечения. Все так как кабели с таким количеством проводников созданы для трехфазного тока, 4-ая жила в них на третья часть меньше в поперечнике, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.
[attention type=red]Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением других мер электробезопасности.[/attention]
