Дабы включать свет из 2-ух мест, недостаточно просто установить переключатели, заместо обыденных выключателей, необходимо также приготовить подобающую схему проводки.
В этой статье я тщательно расскажу об устройстве системы переключателей света с 2-ух мест, обычным, понятным языком, с приятными примерами, схемами.
Обычно управление освещением с 2-ух мест смотрится следующим образом:
Два удаленных друг от друга выхода из помещения, вблизи с ними, на стенке, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления настоящие, их можно использовать в любом порядке: зажигать лампу одним, выключая вторым либо поменять очередность произвольно – работают любые композиции.
Читайте также: Вакуумный пресс – работа мембранно-вакуумных прессов в необычных критериях. Работа вакуумного пресса для МДФ и его многофункциональные особенности. Производители, у каких идеальнее всего брать вакуумны
Такая схема переключения состоит из 3-х компонент и достигается внедрением:
– Переключателей света, заместо выключателей
– Проводки, с внедрением кабелей с огромным количеством жил, чем при монтаже стандартного освещения
– Правильного порядка соединения проводов в распределительной (распаячной) коробке
Дабы осознать, как это работает, разглядим раздельно каждый элемент.
Что такое проходной выключатель и в чем его отличие от обыденного
Начнем с того, что дадим определения этим понятиям:
- Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми 2-мя контактами, созданное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов недлинного замыкания, если он не имеет специального оборудования гашения дуги. Для бытового выключателя очень принципиально его выполнение — для внутренней установки (для сокрытой проводки, встраиваемый в стенку) либо для наружной установки (для открытой проводки, устанавливаемый на стенку). Выключатели в главном применяются для включения/выключения освещения.
- Переключатель — это устройство, коммутирующее одну либо несколько электрических цепей на несколько других. Снаружи практически не отличается от выключателя, только он имеет больше контактов. Так, к примеру, одноклавишный переключатель имеет три контакта, двухклавишный – 6 (представляет собой два независящих одноклавишных переключателя).
Такая схема включения схожих устройств
Но если сейчас понятно, чем выключатель отличается от переключателя, то стоит пошевелить мозгами, что все-таки собой представляет переходник. Вообщем его устройство – это нечто общее между ними. Хотя, если вникнуть в вопрос «выключатель проходной – что это такое», то можно сказать, что это больше «переключатель». А для того, дабы более много осознать каковой его механизм работы и устройство, попробуем разобраться в этом более тщательно.
Каковой механизм работы проходника
Механизм работы проходного выключателя на 1-ый взор прост. Человек заходит в затемненный коридор либо на лестничный марш и включает освещение. Дальше, пройдя нужную местность, уже с помощью другого переключателя он выключает свет. При всем этом данные деяния можно повторять как в том же порядке, так и назад.
Если в общих чертах разглядеть устройство проходных выключателей, то можно сказать, что оно малость труднее, чем у обыденных. Например, до их возникновения, для выполнения таковой функции с нескольких точек использовались магнитные пускатели, которые имеют более высшую стоимость, очень габаритны, а к тому же издают некоторый рокот при работе.
Более обычная схема подключения проходного переключателя
По схеме такие переключатели идентичны с двухклавишными. Это означает, что в принципе двойной выключатель можно применять в этом качестве. Единственным неудобством тут становится то, что двухклавишный выключатель можно применять там, где применяется одноклавишный переключатель. Отсюда вывод, что проходник сберегает место и время, затрачиваемое на установка.
Читайте также: Обзор станка 6Р82: конструкция, специфичность, технические свойства
Попробуем осознать сущность работ, которые нужно выполнить для самостоятельного производства подобного устройства, а так же некоторые аспекты его подключения.
Общая схема переключателя света с 2-ух мест
Правильное соединение в распред коробке шаг, где неважно какая ошибка не дозволит схеме переключателей света работать верно.
Нейтраль и заземление питающего кабеля, согласно механизма работы системы, идут сходу к потребителю (осветительный прибор).
Фаза поступает на переключатели, где при помощи перекидного механизма подаётся на один из 2-ух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.
Таким макаром, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет врубается, если же при всем этом надавить кнопку 1-го из 2-ух устройств, цепь разрывается и он угасает, до следующего нажатия любого из них.
Видите ли схема, казавшаяся на 1-ый взор запутанной ординарна и воплотить её может каждый. О том, как подключаются сами механизмы, тщательно описано Тут.
Как выполнить проходной выключатель из обыденного и схема его подключения
Перед тем, как выполнить проходной выключатель из обыденного, необходимо осознать метод и схему его подключения. Смотря на схему обычного прерывателя с 2-мя кнопками можно узреть, что он имеет одну вводную и две выходные клеммы. Тогда пара прерывателей в схеме должна быть смонтирована вроде бы в зеркальном отражении. Ввод фазы идет на вводную клемму первого, выходные контакты обоих прерывателей соединяются между собой 2-мя отдельными проводами. Ну а уже вводная клемма второго выключателя коммутируется с потребителем. Ноль при всем этом идет конкретно на лампу.
А вот трехклавишные переключатели могут быть и без стрелок. В данном случае необходимо глядеть на количество контактов
Принципиальная информация! Неудобство тут составляет то, что для подачи напряжения на потребителя приходится выключить одну кнопку и включить другую. К тому же, исходя из схемы монтажа, можно осознать, что перед тем, как установить проходной выключатель необходимо убедиться в такой способности. Это значит, что между прерывателями должна быть связь из 2-х проводов (для одноклавишных).
Схемы подключения разных видов проходных переключателей
Схожее оборудование, по аналогии с обыкновенными прерывателями, может быть:
- Одноклавишным – самый обычной как в схеме, так и в монтаже;
- Двухклавишным;
- Трехклавишным.
Есть и поболее сложные виды, но сейчас о них гласить не будем ввиду их довольно редчайшего использования. Попробуем разобрать, как верно подключить проходной выключатель с помощью некоторых советов и инструкций. Так же, почетаемому читателю наверное посодействуют и фото иллюстрации. Ведь когда наглядно показаны деяния, выполнить установка намного проще.
Схема подключения одноклавишного выключателя и полная аннотация монтажа
Сущность работы самого одноклавишного перекрестного переключателя наверное уже понятна. А поэтому на данный момент разглядим пошагово, как он устанавливается, используя приятные фото примеры.
Читайте также: Составление электрических схем для станков с ЧПУ
Таким макаром, становится понятно, что особенных сложностей в монтаже проходного одноклавишного переключателя нет.
Очень принципиально! Перед созданием всех работ, связанных с электромонтажом нужно снять напряжение с вводного автомата. Поражение электрическим током небезопасно не только лишь для здоровья, но и для жизни.
Аспекты схемы подключения двухклавишных проходных выключателей
Для начала разберемся, в каком случае может пригодиться две кнопки. Все достаточно легко. Например, имеется лестничный марш в 2 этажа. Для чего же включать свет на всех, если можно снизу включить свет на нижнем этаже, пройдя его переключить освещение на 2-ой, а уже там все погасить. Ведь экономия электроэнергии в данном случае получится больше. Так же и в обыкновенном коридоре – для чего Для вас полное, колоритное освещение, если есть возможность включения только дежурного света.
Установка тут мало труднее – ведь любой из переключателей имеет уже не по 3 контакта, а по 6. Означает и кабельных жил, идущих к ним нужно в 2 раза больше, чем в прошлом случае. Вот поэтому принципиально не запутаться при распайке распределительной коробки. В остальном же все деяния те же. Если вникнуть, то установка пары таких переключателей можно сопоставить с коммутацией 4 одноклавишных.
Нужный совет! При прокладке кабелей для монтажа схемы проходных двухклавишных выключателей лучше маркировать провода, идущие на тот либо другой осветительный прибор. Выполнить это нетрудно с помощью цветной изоленты, зато такие деяния освободят в последующем от излишней работы.
Подключение проходного двойного выключателя делается следующим образом.
Управление освещением с 2-ух мест – варианты и схемы
Управление освещением из 2-ух мест, довольно нередко применяется как в быту, так и на производстве. Человек всегда стремился к удобству, потому выдумано огромное количество вариантов реализации таких схем. На практике применяются только некоторые из них, и о более успешных и обычных в реализации мы и побеседуем в нашей статье.
Схема с проходными выключателями
Одной из более старенькых и отменно зарекомендовавших себя схем, является внедрение так именуемых проходных выключателей. Данный тип электроустановочных устройств отличается от обыденных выключателей тем, что он имеет не два, а три контакта. Чтобы осознать принцип их деяния, давайте обозначим эти контакты «1», «2» и «3».
Отличие обыденного выключателя от проходного
К контакту номер 1, от распределительной коробки, как и в обыкновенном выключателе, подключается фазный провод. При включённом положении выключателя, замкнуты контакты 1 и 2. Сейчас мы отключаем выключатель.
В обыкновенном коммутационном устройстве, в этом случае просто происходит размыкание контактов 1 и 2. В проходном же выключателе, размыкаются контакты 1 и 2 и замыкаются контакты 1 и 3.
На основании этой особенности проходных выключателей и строится схема.
Давайте разглядим ее более детально:
Проходной выключатель
Принцип их установки не отличается от установки обыденных выключателей, потому останавливаться на этом вопросе более детально нет смысла.
Установка проходного выключателя
После чего соединяем между собой контакты 2 первого выключателя, и контакт 2 второго.
Подключение проходных выключателей
А контакт 1 второго выключателя, подключаем к нашим светильникам.
Схема подключения 2-ух проходных выключателей
Схема с импульсным реле
Включение освещения с 2-ух мест и поболее, может быть скооперировано с помощью так именуемого импульсного реле. Таковой вариант еще больше прост в реализации.
Механизм работы импульсного реле
До того как разбираться со схемой подключения такового реле, давайте разберемся, как это, фактически говоря, работает.
Осознание процесса работы существенно облегчит подключение, и исключит возможность ошибки:
- Обыденное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с недвижными контактами. Если б к этим контактам была бы подключена лампа, то она загорелась бы.
Облегченная схема работы обыденного реле
- Но в обыкновенном реле, как исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, ворачиваются в начальное положение – отпадают. Соответственно наша лампа погаснет.
Импульсное реле
- В импульсном реле все незначительно не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При всем этом контакты фиксируются в данном положении. Потому даже при исчезновении напряжения на катушке, они остаются в таком положении.
- Для конфигурации положения контактов, нужно вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.
Направьте внимание! Мы описываем принцип деяния электромагнитного импульсного реле. Есть еще электронные, которые не имеют катушек и магнитопроводов. Их механизм работы почти во всем отличается, но конечный итог выходит тот же.
- Для подачи напряжения на катушку, аннотация рекомендует применять обыденные кнопки — такие как на дверном звонке. Даже малозначительного по времени нажатия обычно хватает для срабатывания реле. Как правило это время на порядок меньше одной секунды.
Кнопка для управления реле РИО-1
Кнопка для управления РИО-1 тыльная сторона
Но от кнопок питается только реле. Для подачи напряжения на лампы применяется силовой контакт реле. Потому к нему нужно подвести свой фазный провод, который при замыкании контактов подаст напряжение на осветительные приборы.
Схема подключения импульсного реле
Для импульсного реле, схема управления освещением с 2-ух мест либо большего их числа, фактически не отличается. Потому, если для вас нужно управлять освещением из 3-х, 5 либо 10 мест, просто добавляете количество кнопок в схему.
- Сначала давайте разберемся с подключением самого реле. Обычно оно имеет аж 6 контактов. Их название у различных производителей отличается. Потому мы будем вести рассказ на примере 1-го из более распространенных реле – РИО-1.
- Поначалу давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Потому, от последнего монтируем провод к нашим светильникам.
Схема подключения импульсного реле РИО-1
- Для подключения осветительных приборов нам еще будет нужно подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к подходящим контактам осветительного прибора. Подключение силовой части окончено.
- Сейчас подключаем управление реле РИО-1. В нашем случае для этого нам будет нужно две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 2-ой кнопки.
- От контактов номер два 2-ой кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Тут подключаем его к контакту «Y» как на видео.
Схема импульсного реле
Но для сотворения цепи на катушке нам еще нужно подключить ее к нулевому проводу. Потому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.
Схема управления массивными системами освещения
Приведенные выше схемы управления, можно применять только для систем освещения с номинальным током до 16 А. А в случае с проходными выключателями и того меньше — до 10А. Более массивные системы, используемые на производстве, требуют другого подхода.
- Эти ограничения связаны с номинальным током коммутационных аппаратов. Ну не в состоянии слабые контакты импульсного реле либо проходного выключателя, коммутировать токи огромных величин.
Магнитный пускатель
- Для дистанционной коммутации таких систем освещения, следует применять магнитные пускатели. Зависимо от модели, такие изделия в состоянии коммутировать токи до 100А и больше. Да, чем огромные токи способен коммутировать пускатель, тем выше его стоимость, но других вариантов нет.
- Для управления пускателем обычно применяются кнопочные посты. Кнопочный пост — это две кнопки «Пуск» и «Стоп» в одном корпусе. Кнопка запуск имеет нормально разомкнутый контакт – другими словами контакт который замыкается только при нажатии кнопки. А кнопка стоп имеет нормально замкнутый контакт – другими словами контакт который размыкается только при нажатии.
На рисунке кнопочный пост
- Если для вас нужно управлять освещением из 2-ух мест, то для вас нужно два таких кнопочных поста. Подключаем их следующим образом. От фазного провода, приходящего на силовые контакты пускателя, монтируем провод к нормально разомкнутому блок-контакту пускателя. От этого же контакта монтируем провод к контакту номер 1 первой, и 2-ой кнопки «Пуск».
Устройство магнитного пускателя
Направьте внимание! Хоть какой пускатель имеет две пары контактов, которые замыкаются и размыкаются совместно с силовыми. Это блок-контакты. Они нужны для подключения цепей сигнализации и управления положением пускателя. Одна пара контактов нормально замкнутая, 2-ая нормально разомкнутая.
- Далее соединяем между собой контакты номер 2 кнопки «Пуск» первого и второго кнопочного поста. Провод от них монтируем ко второму контакту нормально разомкнутого блок-контакта пускателя.
Схема подключения пускателя от 1-го кнопочного поста
- От контакта номер 2 кнопки «Пуск» первого кнопочного поста, монтируем и подключаем очередной провод к контакту номер 1 кнопки «Стоп». От второго контакта кнопки «Стоп», монтируем провод к 1 контакту кнопки «Стоп» второго кнопочного поста. А уже от 2-го контакта кнопки «Стоп», монтируем провод к катушке пускателя. Осталось подключить 2-ой контакт катушки к нулевому проводу — и схема управления готова.
Схема подключения пускателя от любого количества кнопочных постов
Направьте внимание! Некоторые, в особенности массивные пускатели, созданы для работы с катушкой в 380В. В данном случае, 2-ой конец катушки нужно подключить не к нулевому, а другому фазному проводу.
На 1-ый взор все это очень запутано, но тут нет ничего сложного. Осталось подключить силовые провода к силовым контактам пускателя — и схема готова к работе.
Вывод
Если для вас нужен переключатель освещения с 2-ух мест, то воплотить такую схему полностью реально и без помощи других. Но тут очень принципиально соблюдать соответствие фазных и нулевых проводов, чтобы не сделать куцее замыкание.
Не считая того, следует держать в голове, что даже самые бывалые электрики все работы создают без напряжения. Потому перед подключением снимите напряжение с данной группы освещения, также всех расположенных вблизи, к которым может быть случайное прикосновение.
Управление освещением: проходные выключатели
Проходные электровыключатели, по сопоставлению с обыкновенными, созданы для сложного и комфортабельного управления освещением. Они позволяют управлять одним светильником из нескольких мест. К примеру, у вас в квартире длинноватая комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.
Удобство такового управления в отсутствии необходимости в возвращении на начальную позицию для отключения освещения. Еще совершенно не так давно проходные коммутаторы использовали исключительно в протяженных конструкциях – коридорах, лестницах, на дачных участках. На данный момент их устанавливают всюду. К примеру, в спальне, один электровыключатель устанавливается на входе, а 2-ой – около кровати. Вошел – включил свет, лег в кровать – выключил.
Механизм работы и терминология
Понятие «проходной выключатель» не совершенно обозначает его многофункциональную принадлежность. Если его использовать по прямому предназначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.
Проводной выключатель снаружи ничем не отличается от стандартного. Разница исключительно в организации системы контактов. Для начала вспомним как работает обыденный выключатель. Основное его предназначение – это размыкание и замыкание цепи. Предназначения переключателя, в принципе, также.
Разницу можно увидеть, если посмотреть на условные обозначения.
На рисунке видно, что переключатель обустроен третьим контактом, предназначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.
Практически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:
- выключатель разрывает цепь;
- переключатель разрывает одну цепь и замыкает вторую.
2-ая цепь в этом случае – это контакты парного переключателя, так как эти устройства не работают без помощи других.
Разглядим схему подключения проходных переключателей с управлением из 2-ух мест.
Механизм работы контактов такового выключателя похож на коромысло. На рынке, кстати, изредка, но все таки встречаются переключатели с нулевым положением, другими словами разомкнутыми могут быть сходу две цепи. Проходной коммутатор можно применять как обыденный – 3-ий контакт в таком случае не подключается.
2-ой вариант, когда из обыденного выключателя делается проходной, рассматривать не будем. Это было типично для 90 лет, но на данный момент на рынке представлено достаточное количество моделей по применимым ценам и экспериментировать в данном направлении не совершенно целенаправлено.
Виды переключателей
На рисунках ниже представлены многофункциональные схемы разных проходных выключателей.
Самые распространенные варианты:
- одноклавишные;
- двухклавишные;
- трехклавишные.
Также популярностью пользуется перекрестный электровыключатель, применяемый для управления из 3-х и поболее мест и представляющий из себя два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно сделать из двухклавишного электровыключателя, установив наружные перемычки. Перекрестник имеет одну кнопку, перекидывающую сразу две контактных группы, а у двухклавишного – любая кнопка управляет собственной группой.
Схемы включения в электрическую сеть
Существует несколько схем подключения переключателей. Внедрение определенной схемы находится в зависимости от количества управляемых осветительных приборов и количества мест управления.
Схема управления с 2-ух мест
Для начала разглядим самую пользующуюся популярностью схему – управление с 2-ух мест.
Для работы переключателей пригодиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка устанавливается напротив 1-го из выключателей. В нее заводятся следующие провода:
- кабель питания;
- кабель 1-го выключателя;
- кабель второго выключателя;
- кабель осветительного устройства.
Также может быть очередной кабеля отходящей полосы, но в обычный схеме он не учитывается.
Поглядим наглядно схему подключения в распределительной коробке.

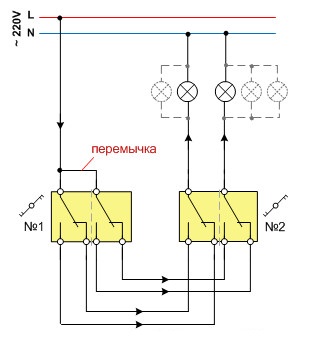

Схема управления 2-мя светильниками
Данная схема дозволит управлять 2-мя светильниками с 2-ух мест. Она фактически подобна предшествующей, кроме применения двухклавишных выключателей.
Для экономии можно установить внешнюю перемычку для 2-ой секции выключателя, а не прокладывать два провода к первому выключателю.
Схема управления из 3-х мест
Для реализации таковой схемы пригодится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника будет нужно четырехжильный кабель, или два двужильных.
Схемы управления из 4 и поболее мест
Если в предшествующую схему добавить очередной перекрестный переключатель, то управлять освещением можно из 4 мест. Врубается он последовательно с первым перекрестником.
Схема управления 2-мя светильниками из 3-х мест
Такая схема имеет огромное количество недочетов – огромное количество соединений и огромное количество морок по маркировке жил кабеля.
Во всех рассмотренных схемам показано изначальное положение контактов переходных выключателей.
