Невзирая на то, что механизм работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих черт существует система условных обозначений данных изделий. Для примера можно взять определенную маркировку ПМ.

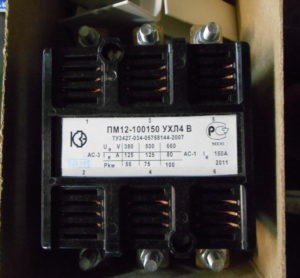

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться зависимо от величины токовой нагрузки. Чем сильнее пусковое устройство, тем больше его размеры.
ПМ12-025 _ _ _ УХЛ _ _ (1-ые три числа), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с таковой токовой чертой классифицируется, как магнитный пускатель 2 величины. ПМ12 зависимо от величины могут обеспечивать работу электрических движков, токовый спектр которых находится в границах от 10 до 250 Ампер.
Таблица соответствия маркировки рабочей токовой нагрузке ПМ
ПМ12 ___ 2 _ _ УХЛ _ _ (4-ая цифра), 2 пускатель нереверсивный, обеспечен термическим реле для защиты электродвигателя от долгих токовых перегрузок при обрыве одной фазы, также в случае заклинивания привода либо приводного механизма. Предназначение пускателей и наличие термический защиты определяется следующей системой маркировки:
ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) выполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).
ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) выполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – назначения для работы в помещениях без отопления либо под навесом.
ПМ12 ___ _ _ _ УХЛ _ Б (Б) черта выполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.
Какое освещение Вы предпочитаете
Встроенное Люстра
Для удобства среднего потребителя производитель часто в маркировке, установленной требованиями стандартизации, дополнительно показывает номинальные токовые свойства пускателя, вид тока, также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная черта – 25А, напряжение – 380В и переменный ток – АС.
Переменный ток обозначается эмблемой AC, неизменный – DC. Втягивающие катушки пускателей ПМ12, почти всегда рассчитаны для работы на переменном токе с напряжением 24В, 220В либо 380В.

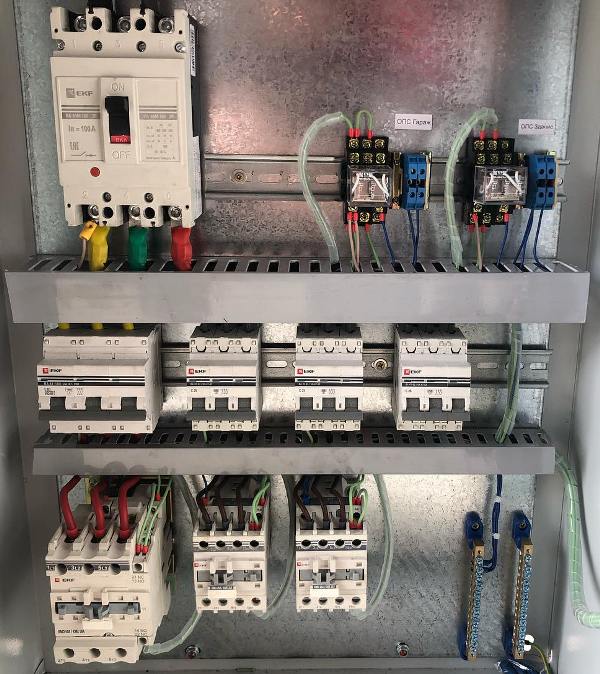

Подключение электродвигателя к сети через пускатель — схемы
При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 перекрывает контактор КМ1.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Подключение термического реле: схема, видео, фото Подключение электродвигателя к питающей сети мы предлагаюм создавать не впрямую, а хотя бы через магнитные пускатели типа ПМК с реле РТ АСКО либо ПМЛ с реле РТЛ ЭТАЛ. Спрашивайте, я на связи!

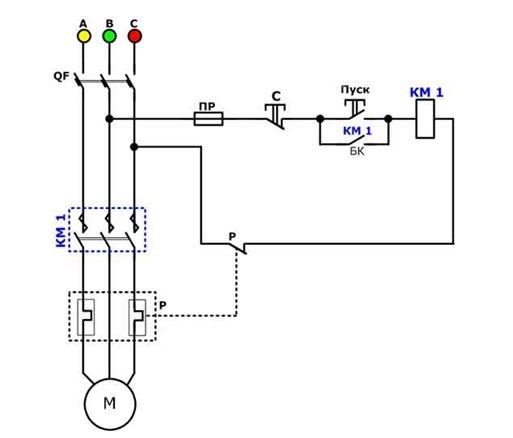

Схема подключения магнитного пускателя на 220В и 380В: механизм работы
- Автомат включения (QF),
- Магнитный пускатель (KM1),
- Блокирующие контакты (БК),
- Реле термический защиты (P),
- Мотор асинхронного типа (M),
- Предохранительный элемент (ПР),
- Органы управления либо кнопки (Запуск, Стоп).
Устройство и принцип деяния

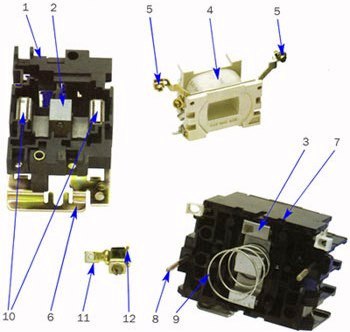

Набросок 1 Устройство магнитного пускателя серии ПМ12
Пластмассовый корпус магнитного пускателя состоит из 2-ух частей (2) и (3). В нижней части (3) размещается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластинок, сделанных из электротехнической стали.
На средний керн недвижного сердечника (7), который крепится к корпусу (3) пластинкой (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того дабы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).
В корпусе выполнены особые направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)
На последних кернах сердечника в особых пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.
В основании корпуса предусмотрен фиксатор, созданный для быстросъемного крепления пускателя к дин рейке.

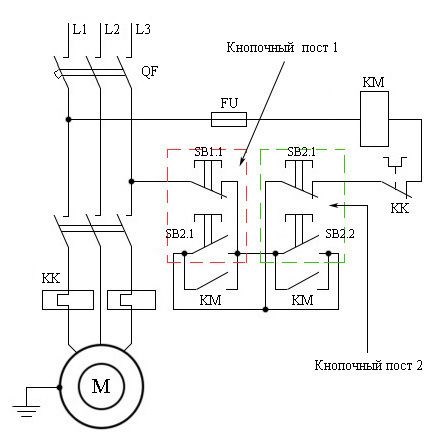

Подключение магнитного пускателя через кнопочный пост
В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет создавать коммутацию клавишами с любого поста.

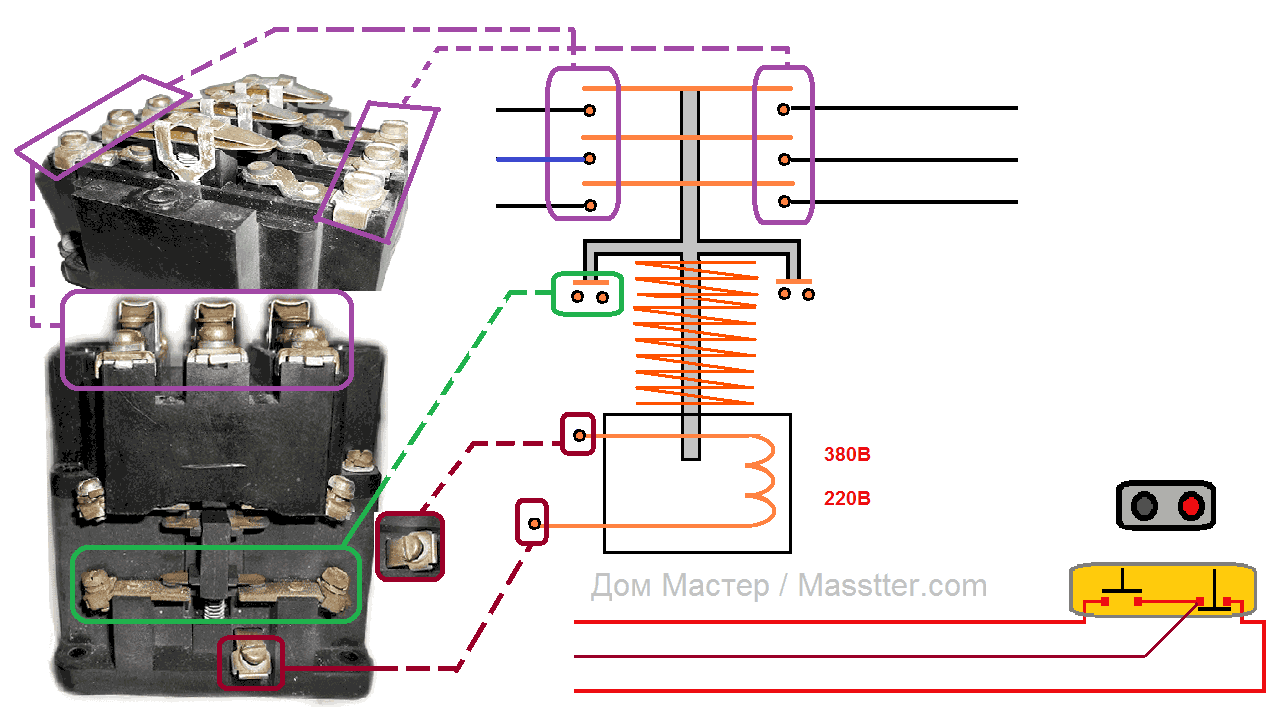

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с 2-мя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.
Жмем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение добивается цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.
Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, дабы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратимых пружин пускатель отключается.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Схема подключения магнитного пускателя: 220 В, 380 В, с клавишами, с реверсом Как вы видите, установка не представляет особенной трудности, главное верно составить схему подсоединения всех частей в цепи. Спрашивайте, я на связи!
Контактор и магнитный пускатель в автоматике | LAZY SMART
- Дабы верно подключить магнитный пускатель и термическое реле нужно сначала найти величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
- Если обозначено напряжение 220 В устройство нужно подключать к фазному напряжению, другими словами к фазному и нулевому проводам. Если обозначено напряжение 380 В для подключения применяется линейное напряжение, другими словами к фазным проводам 2-ух всех фаз.
- Если напряжение не будет соответствовать паспортным данным устройства, вероятна, или его порча от перегрева, или некорректная работа из-за недостаточно сильного магнитного поля в катушке управления.
Подключение мотора через пускатели
Нереверсивный магнитный пускатель
2-ой провод с кнопки «Пуск» подключается конкретно на клемму втягивающей катушки. Таким макаром, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».
Сразу замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы либо нейтрали и электродвигатель отключается.
Реверсивный магнитный пускатель
Для реверсирования мотора нужно два магнитных пускателя и три управляющие кнопки. Магнитные пускатели инсталлируются вблизи вместе. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен мотор как 2–4–6.
Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с надлежащими номерами примыкающего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.
При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к недлинному замыканию. Потому проводник «блокирующей» цепи каждого пускателя должен перейти поначалу через замкнутый управляющий контакт примыкающего, а позже – через разомкнутый собственного. Тогда включение второго пускателя будет вызывать отключение первого и напротив.
Ко 2-ой клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг дружке. При таковой схеме подключения кнопка «Стоп» выключает хоть какой из скоммутированных пускателей и останавливает электродвигатель.
Сервис и ремонт магнитных пускателей
Магнитные пускатели, как это следует из наименования, думали как коммутационное устройство для запуска электродвигателей. Потому и количество силовых полюсов у этих аппаратов практически всегда равно трем – по числу фаз сети. Пускатели часто оснащаются термическими реле перегрузки и корпусом с клавишами «запуск» и «стоп».
Но пускатель вышел очень комфортной и многофункциональной вещью. Широчайший спектр номинальных токов, малые габариты и возможность автономной установки вне всякого распредустройства либо щита привели к тому, что магнитные пускатели стали обширно использовать в быту для включения в сеть разных массивных электроприемников, к примеру, нагревательных котлов.
Как и хоть какое другое электротехническое устройство, магнитный пускатель временами тоже нуждается в ремонте и техническом обслуживании.
Как устроен магнитный пускатель?
В общем случае, это, как минимум, катушка из узкого провода в лаковой изоляции, размещенная в одном пластиковом корпусе с контактами. Контакты, как это водится, делятся на подвижные, соединенные механически с подпружиненным сердечником катушки, и недвижные, стационарно размещенные в высшей части корпуса.
При всем этом для пускателей, рассчитанных на ток от 20 ампер можно очевидно различить силовые пары контактов в количестве три пары, и пары контактов вспомогательных цепей управления, рассчитанных на слабенькие токи. Количество слаботочных контактов фактически неограниченно, тем паче, что для многих пускателей может быть приобрести дополнительные контактные приставки, дозволяющие собирать на пускателях очень сложные схемы.
Контакты (в узеньком смысле). Совокупа контактных частей, перемещающихся друг относительно друга при включении либо выключении цепи.
Схожая конструкция обеспечивает пускателю не в особенности высшую степень защиты от наружных воздействий – на уровне IP00-IP30. По мере надобности достигнуть большей степени защиты придется пользоваться пускателями в дополнительном защитном кожухе, часто оборудованном своими клавишами для запуска, останова и возврата термического реле при наличии такого.
Рис. 1. Устройство магнитного пускателя ПМЛ:
1 — основание из теплостойкой пластмассы, 2 — недвижная часть магнитопровода, 3 — подвижная часть магнитопровода, 4 — электромагнитная катушка управления, 5 — контактные зажимы, 6 — железная платформа (для пускателей номиналом выше 25 А) 7 — траверса с подвижными контактами, 8 — крепежный винт, 9 — возвратимая пружина, 10 — дюралевые кольца, 11 — недвижный контакт, 12 — зажим с насечкой для фиксации проводников.
Контактная часть. Проводник, созданный для воплощения контакта с другим проводником.
Программка технического обслуживания магнитных пускателей ординарна и содержит в себе следующие пункты:
1. Наружный осмотр на предмет повреждений и сколов корпуса, также удаление загрязнений (при этом не только лишь с поверхности корпуса, но и с поверхности сердечника электромагнита). Сколы и повреждения корпуса появляются не только лишь вследствие ударов и падений, но и из-за долгого воздействия вибраций, обусловленных работой изношенной сети переменного тока и браком в монтаже пускателя, также его своими недостатками.
Если повреждения корпуса привели к тому, что пускатель нереально накрепко закрепить, либо его контакты не могут свободно замыкаться/размыкаться, то другого выхода, чем замена корпуса либо пускателя, просто не остается.
Отдельное внимание следует уделить проверке наличия всех деталей и частей пускателя. К примеру, подвижная контактная пластинка совместно со собственной поджимающей пружинкой может просто «потеряться» — будет нужно новенькая.
2. Ревизия механической части. Проверке подвергается рабочая пружина, обеспечивающая разрыв контактов. Она должна быть довольно жесткой, витки не должны сблизиться. Проверяется ход якоря пускателя относительно корпуса: нужно, дабы отсутствовали всякие заклинивания и затруднения при движении.
Проверка хода осуществляется замыканием контактов «от руки». При наличии механических заклиниваний можно прибегнуть к смазке либо шлифовке трущихся частей.
3. Зачистка контактов – мера, от которой лучше воздержаться при проведении технического обслуживания исправных магнитных пускателей.
Высокопроводящий слой подвижных и недвижных контактов относительно тонок, потому, если при каждом обслуживании тереть по нему надфилем, то пускатель очень скоро выйдет из строя. Напильничек будет нужно только в этом случае, если на контактах имеются очевидные следы нагара либо оплавления. А наждачка для зачистки контактов исключается категорически.
При замыкании все контакты пускателя должны прилегать друг дружке плотно по всей поверхности, без смещений и наклонов, наличие которых гласит о необходимости регулировки механической части.
4. Если пускатель содержит в составе корпуса железные детали, либо находится в железном кожухе, то нужно убедиться в отсутствии цепи между этими частями, подлежащими заземлению, и силовыми контактами. Для всех пускателей в целом нужно проверить отсутствие замыканий между отдельными силовыми полюсами. На бытовом уровне для этих целей довольно пользоваться обыденным мультиметром. На производстве применяется мегомметр, а сопротивление изоляции нормируется – более 0,5 Мом.
5. Кропотливому осмотру подвергается катушка пускателя. Трещинкы на каркасе, повреждения, нагар и оплавление изоляции – все это верные признаки существенных заморочек. Катушку с такими признаками лучше поменять.
Естественно, обычно найти межвитковое куцее замыкание в катушке можно только в процессе использования по косвенным признакам, таким как завышенный рокот при работе пускателя. Все же, если систематически инспектировать активное сопротивление провода катушки, можно увидеть существенное и резкое его уменьшение. Этот признак довольно сладкоречиво гласит о неисправности катушки, которую на теоретическом уровне можно перемотать, а на практике проще поменять.
6. Но завышенный рокот при работе пускателя может быть вызван и некоторыми другими причинами кроме изъянов самой катушки. К примеру, может появиться перекос при ее установке, вероятен недостающий уровень напряжения в сети, бывает подобрана очень мощная возвратимая пружина.
Все эти причины приводят к тому, что якорь при замыкании недостаточно плотно прилегает к сердечнику. Следствием будет больший ток катушки из-за наименьшего ее индуктивного сопротивления (отсюда и рокот), также подгорание силовых контактов.
Проверить плотность прилегания поверхностей магнитопроводов сердечника и якоря можно с помощью обычного узкого незапятнанного листка бумаги, прокладываемого между этими деталями. Соприкасаться должно более 70 процентов поверхности – тогда контакт будет надежным.
7. При наличии термического реле перегрузки должна проверяться его уставка. На промышленных предприятиях это делают при помощи особых испытательных щитов. К огорчению, на бытовом уровне прогрузить и проверить реле фактически нереально. Для этого можно сдать реле в специальную лабораторию, либо, в последнем случае, испытать его с помощью известной нагрузки большего номинала.
Ремонт магнитного пускателя делается по результатам технического обслуживания и сводится, обычно, к подмене деталей и узлов, не подлежащих восстановлению и регулировке. Такими запчастями могут быть: катушка, отдельные контакты и даже контактная группа в целом, детали корпуса, пружины, винты и зажимные пластинки.
