Для комфортабельного проживания в российских погодных критериях нужна действенная система отопления. Если верно применять чертежи твердотопливных котлов долгого горения, своими руками можно будет сделать надежную и экономную конструкцию. Для получения неплохого итогового результата нужно предварительное исследование инженерных решений и технологий в соответственной области.
Определение с параметрами проекта
Четкого определения данному понятию нет. Соответственное оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе использования, прирастить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Главным недочетом традиционных котлов является необходимость постоянного прибавления горючего в топку. Трудности делают также следующие причины:
- высочайшая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное внедрение тепла, которое удаляется совместно с дымом через вентиляционную систему.

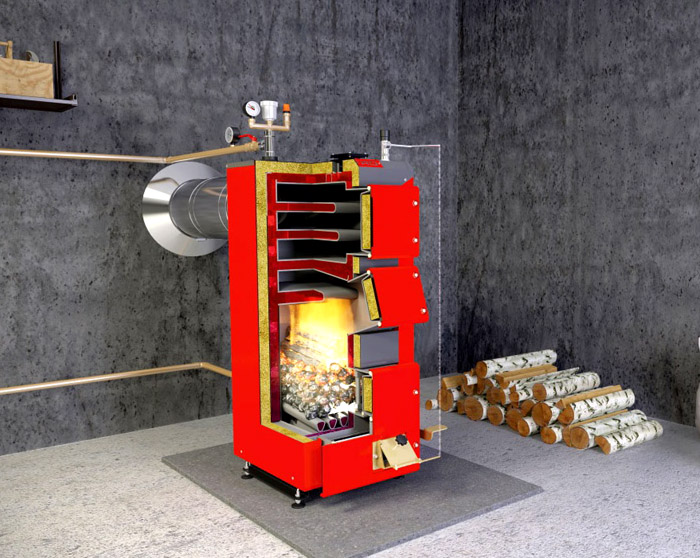

Различные конструкции
Для решения отмеченных выше задач применяют разные решения. Дабы не закладывать нередко новые порции горючего наращивают размеры топки. Выполнить процесс горения равномерным помогает размещение сверху прижимающего устройства, дозированная подача воздуха.

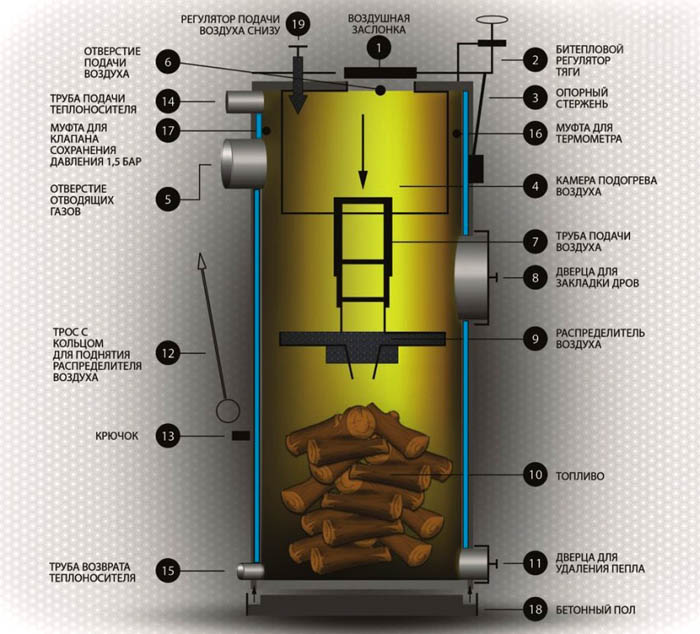

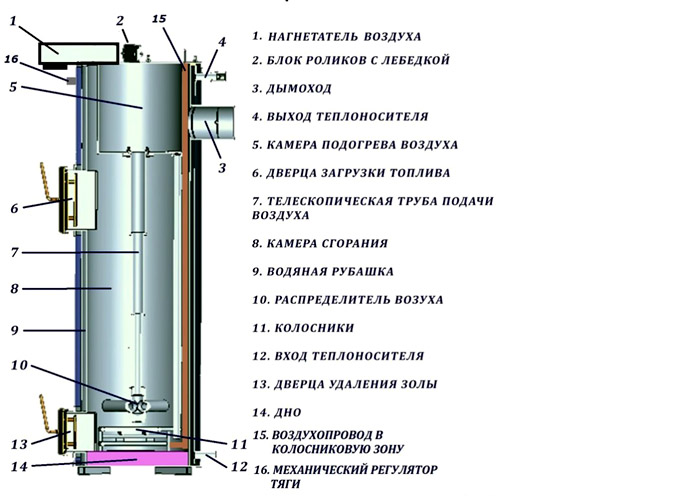

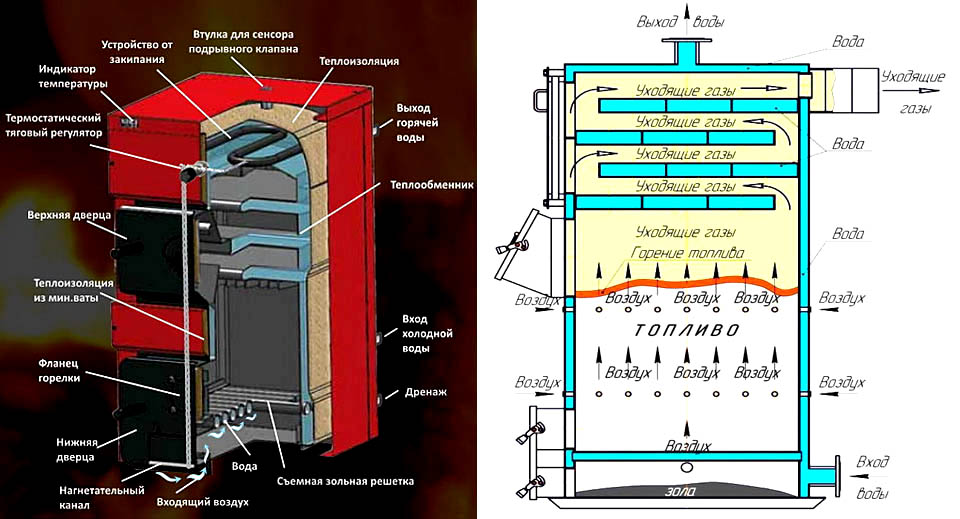

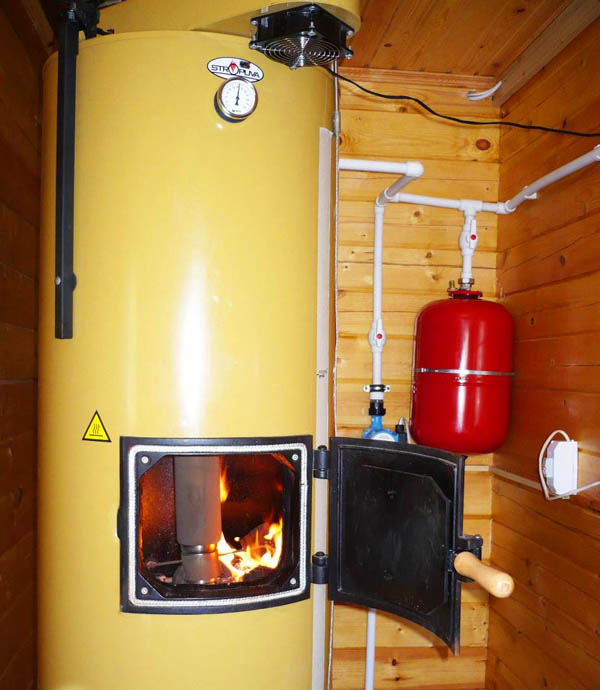

Сделать чертежи твердотопливных котлов долгого горения своими руками будет проще после подробного исследования стандартной конструкции:
- В исходном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежайший воздух подается нагнетателем через телескопическую полую снутри штангу. Он распределяется умеренно через прижимающей диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание горючего, слоями.
- Золу после окончания цикла убирают через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение применяют лебедку (2) с электроприводом.
Недочетом данной конструкции является невозможность случайной закладки дров в топку. Существенное преимущество – завышенная до 24 часов и поболее продолжительность 1-го рабочего цикла.

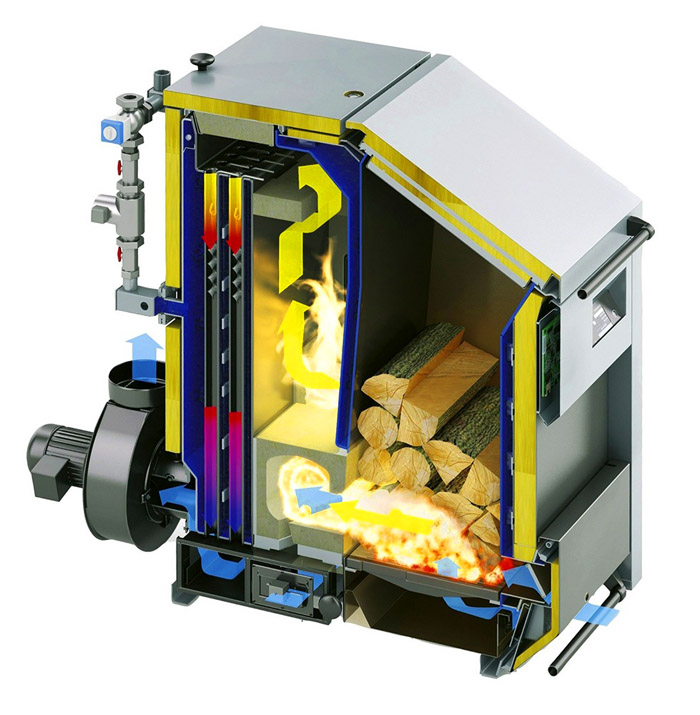

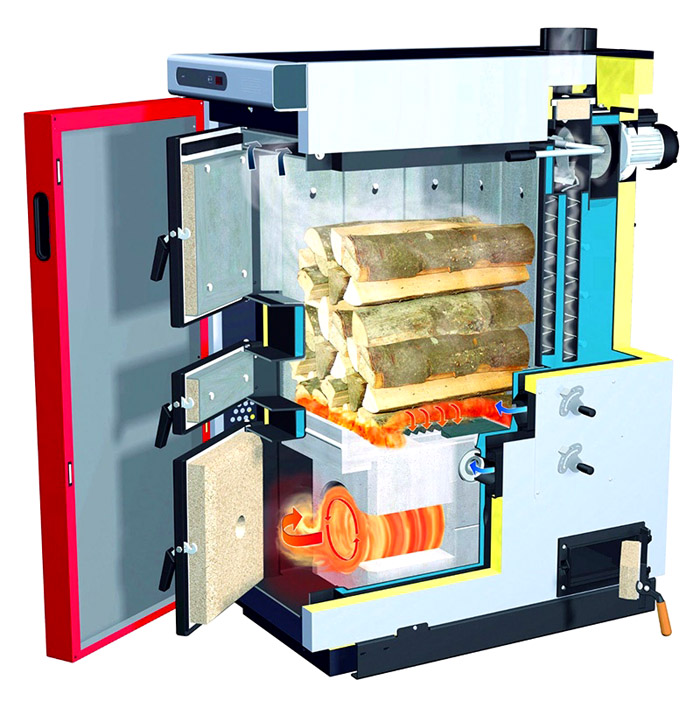

В следующей конструкции горючее можно подкладывать при необходимости. Тут применена разработка пиролиза. Она свойственна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Эта установка всеполноценно употребляет горючее. В продуктах сгорания содержится малое количество сажи. Сложной является лучшая регулировка рабочих процессов.

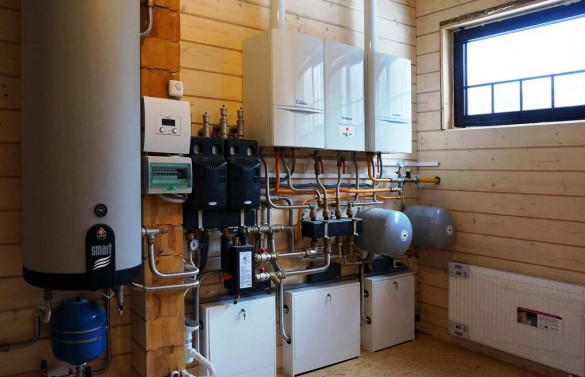

Газовые и дизельные агрегаты лишены упомянутых недочетов из-за простоты дозирования соответственных видов горючего. Схожий итог можно получить, если применять особым образом спрессованные гранулки из отходов деревообработки, шелухи семечек, другого горючего сырья.

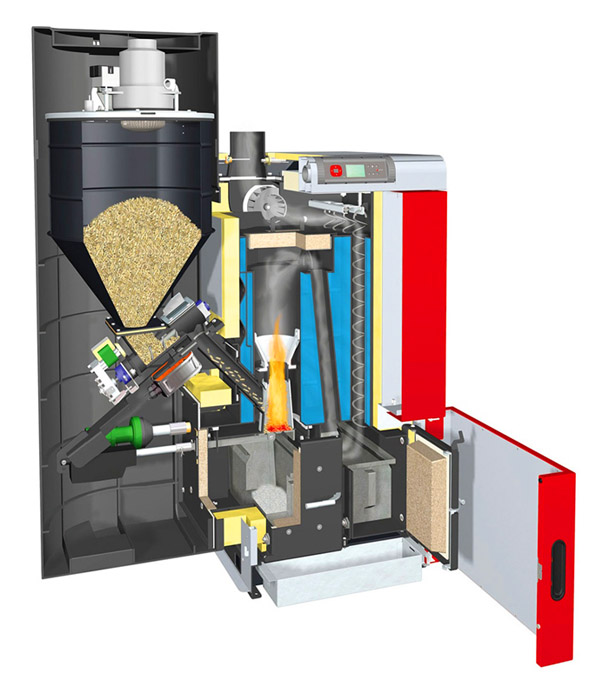

В данном варианте гранулки (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет по мере надобности стремительно наращивать и уменьшать подачу горючего. Гибкое изменение производительности котла понадобится для оптимизации работы при изменении наружной температуры, подключении дополнительных потребителей. С гранулками не очень трудно работать при транспортировке, хранении.
Увеличивают эффективность котлов при помощи сложных структур выходных узлов. В таких конструкциях увеличивается температура теплоносителя. Подобные функции делают полые стены корпуса.
Статья по теме:
Котлы долгого горения на дровах для дома. Необходимость нередко подбрасывать дрова очень неудобна. Но есть котлы, которые требуют внимание раз в день. Подробнее в отдельной публикации.

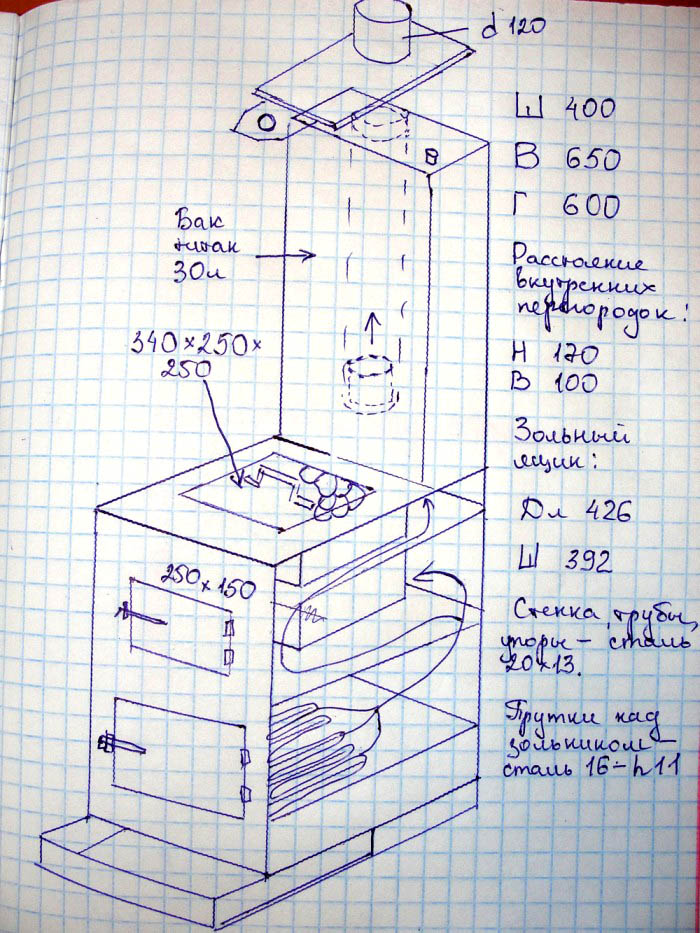

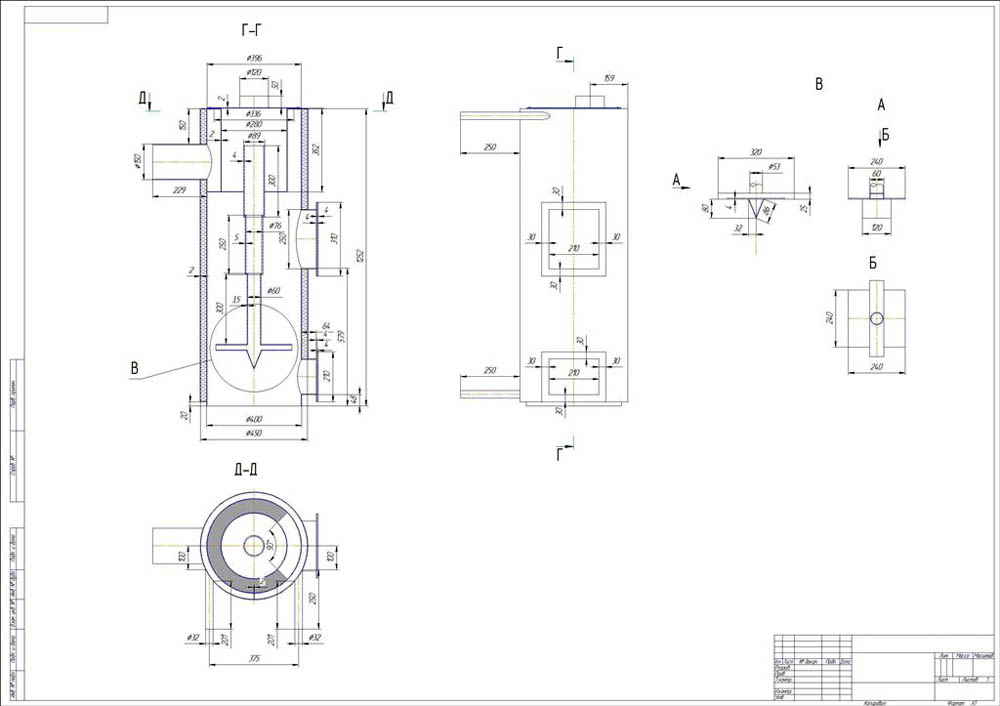

Чертежи твердотопливных котлов долгого горения своими руками
До того как находить подобающую документацию, нужно поточнее обусловиться с устройством. Предпочтительной является 1-ая схема твердотопливного котла долгого горения, своими руками ее будет сделать проще.
Для отопления сравнимо маленького личного дома с общей площадью 150-250 м. кв. довольно будет следующих размеров:
При высоте чуток более 1,5 метра и ширине около 40 см легко будет отыскать подходящее место для установки. Но нужно учесть необходимость сотворения технологических проходов для обслуживания. Пригодится свободное место сверху для монтажа лебедки и другого оборудования.
Для реализации личных проектов не непременно соблюдению ГОСТов. Но чем подробнее вышел чертеж твердотопливного котла долгого горения своими руками, тем проще будет исключить ошибки на ранешних стадиях.
Направьте внимание! Не запамятовывайте, что набор рисунков с размерами нужно дополнить перечнем изделий, которые нужно будет приобрести раздельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строй перчатки и другие личные защитные средства.
Изготовка котла твердотопливного долгого горения: отзывы и метод действий
До того как начинать работу, изучите представления и советы реальных юзеров. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий полностью можно сделать самому.
Для сотворения конструкции без излишних проблем понадобятся готовые изделия с подходящими параметрами. Подойдет железная труба поперечником 350 мм, высотой 1,5 метра, с шириной стен более 3 мм. Очевидно, придется выполнить надлежащие корректировки некоторых других размеров.

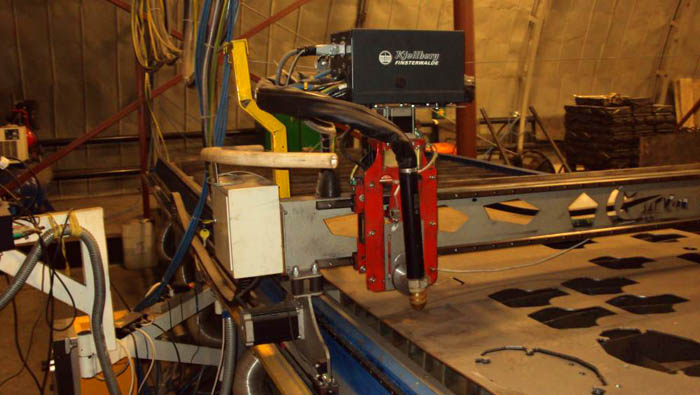

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжеленной конструкции. Для некоторых входных и выходных отверстий подходят отрезки труб с подходящими габаритами. Укрепление и узлы креплений подвесного оборудования делают из отрезков швеллера.

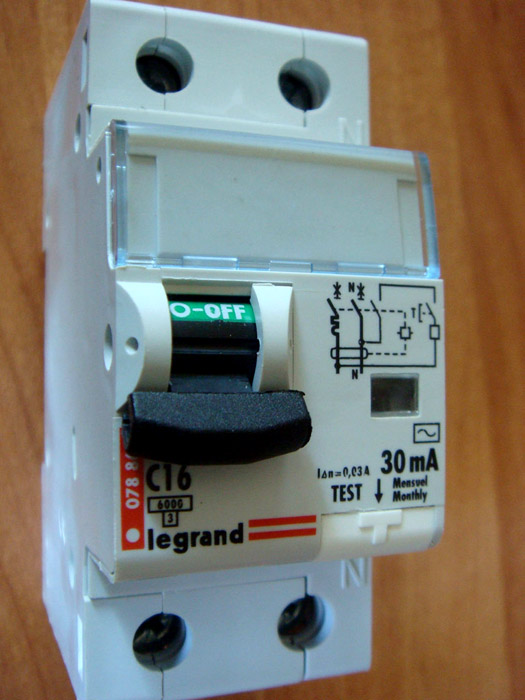

Готовую конструкцию очищают. Для защиты от коррозии и не плохих эстетических черт ее покрывают слоями грунта по металлу и краской. Применяют такие типы покрытий, которые устойчивы к высочайшим температурам. После установки лебедки и других дополнительных устройств, инспектируют работоспособность всех устройств и приводов. Котел подключают к системам подачи воздуха, водоснабжения и подогрева, дымопроводу, электрической сети 220 V. Делают пробный запуск и избавляют выявленные недочеты
Направьте внимание! Вы понимаете, как самому выполнить твердотопливный котел долгого горения, но сомневаетесь в точности выполнения отдельных операций? В данном случае создание сварочных швов и другие сложные деяния нужно изучить заблаговременно. Это оборудование в процессе использования должно быть надежным, потому лучше исключить ненадобные опасности.
Твердотопливный котел долгого горения своими руками: видео аннотация и выводы
Для производства некоторых сложных конструкций пригодится предварительное оснащение своей мастерской. Придется освоить работу со сварочным оборудованием, приобрести спец инструменты и приспособления. Если он не понадобятся в дальнейшем, то надлежащие издержки придется учитывать при подсчете общей себестоимости.
Сделать верно котёл долгого горения своими руками посодействуют материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки нужно проверить, сколько будет стоить выполнение соответственного заказа при помощи экспертов.
Самодельный ракетный котёл. Личный опыт
Темы, посвящённые котлам, самодельным печам и отопительному оборудованию, пользуются постоянной популярностью на FORUMHOUSE. Это логично. Ведь в связи с неизменным ростом цен на энергоэлементы, трудностями и накладностью подключения к магистральному газу, многие думают о поиске кандидатуры «голубому топливу».
Невзирая на большой выбор готовых промышленных изделий, наши энтузиасты делают свои собственные конструкции систем отопления. Особенный энтузиазм представляет твердотопливный котёл, построенный юзером нашего портала с ником Perelesnik. Он привлёк особенное внимание, т.к. в базу его работы положен принцип деяния ракетной печи. В этом материале мы поведаем об главных шагах разработки котла, предыдущих его строительству.
С чего всё началось
До того как перейти к техническим особенностям котла, стоит заострить внимание на предыстории его строительства.
Perelesnik Юзер FOUMHOUSE

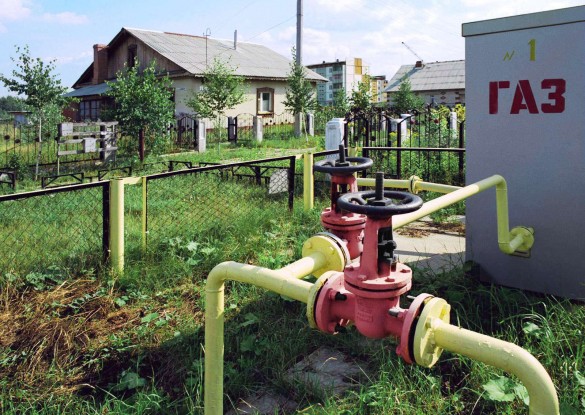

В мой дом заведён газ, но я временами думал над тем, дабы перейти на отопление твёрдым топливом. Останавливало только то, что газовое отопление было прибыльно, и переход на дрова оказывался не выгодным. Дом я отапливал электродным котлом мощностью 7 кВт, работающим в связке с кондюком, который эксплуатировался «на обогрев». При сильных заморозках дом дополнительно подтапливался котлом, работающим на газе. И вот газ подорожал…
Конкретно повышение цены на газ стало тем событием, которое привело к разработке ракетного котла.
До того как иди и сходу брать «нечто» под заглавием «твердотопливный котёл», Perelesnik начал учить предмет. Он ознакомился с списком оборудования, предлагаемого в магазинах, поглядел, как работают котлы у соседей, сообразил, какие более нередкие задачи появляются, исследовал отзывы в Вебе.
После «мозгового штурма» появился перечень требований, которым должно отвечать устройство — исходя из убеждений Perelesnik-а:
- Возможность размеренной работы на мощности от 2 до 20 кВт. Это связано с особенностями климата в регионе проживания форумчанина. Зимой температура с месяц может держаться около 0°C, а позже резко на неделю свалиться до -25…30°C. В осенне-весенний период температура находится в границах +5…+10°C. Т.к. дом в межсезонье также необходимо отапливать, но от котла не нужна наибольшая мощность, нужен «гибко» настраиваемый аппарат.
- Котёл должен быть «всеядным», т.е. пылать в топке должно всё, что может пылать – дрова, топливные брикеты, уголь, отходы и т.д., включая мокрое горючее.
- Конструкция котла должна предугадывать закладку поленьев поперечником до 20 см. Это уменьшит необходимость в колке дров.
- Должен работать с ночи до утра на одной закладке горючего. При сильном морозе количество полных закладок горючего не должно превосходить трёх.
- Полная энергонезависимость. Устройство должно работать без необходимости его подключения к электрической сети. В случае обрыва проводов либо отключения энергии, работу циркуляционного насоса (он должен прокачивать теплоноситель) обеспечивает запасная система питания.
Система отопления выбирается, зависимо от погодных критерий проживания, теплопотерь дома, доступности того либо другого вида горючего, цен на энергоэлементы в вашем регионе.
Также посреди главных требований к котлу перечислялось:
- высочайший КПД, обычная и дешевая конструкция дымопровода;
- маленькое образование сажи и отложений (означает, отпадает необходимость в нередкой прочистке котла и возрастает эффективность его работы);
- безопасность работы котла при всех режимах эксплуатации, жаростойкость узлов;
- возможность дозагрузки дров при рабочем режиме;
- удобство эксплуатации котла при его установке в жилом помещении;
- маленькой вес и габариты.
Самое увлекательное, что все эти требования планировалось «уложить» в бюджет, не превосходящий 500 баксов, кроме цены работы.
Довольно только поверхностно ознакомится с требованиями, дабы осознать, что отыскать твердотопливный котёл, отвечающий всем пт перечня, задачка сложная. Потому Perelesnik решил идти 2-мя способами:
- Попробовать отыскать готовое заводское изделие.
- В случае беды – скопировать конструкцию готового котла и выполнить его самому.
В процессе поисков и предстоящего исследования инфы, оба варианта отпали. Из-за технических особенностей: «капризности» работы на «мокрых» дровах, невозможности работы на малой мощности и т.д. не подошли пиролизные котлы долгого горения. Также не устроили «самоделки», отысканные на просторах «всемирной паутины». Оставался 3-ий вариант – на базе собственных познаний и приобретённого опыта создать конструкцию твердотопливного котла «под себя».
Ракетный котёл – теория
В процессе собственных поисков Perelesnik натолкнулся на ракетную печь, и эта конструкция его «зацепила».
Ракетная печь завлекла меня тем, что для её работы не нужна некий особенный дымопровод, можно сказать, что он и совсем не нужен. У ракетной печи хорошая тяга, причём без применения всяких вентиляторов. Её конструкция обеспечивает высокотемпературный дожиг печных газов. Она не требовательна к качеству горючего, отлично работает на различных мощностях.

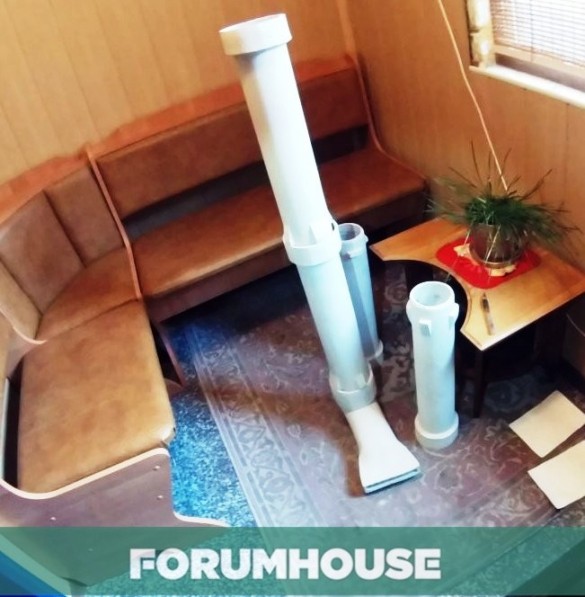

Дело оставалось за малым – выполнить из печки котёл. Забегая вперёд, скажем, что от идеи до воплощения печи «в металл» прошёл практически год. Сюда вошло несколько месяцев на поиски хорошей конструкции, расчёты, опыты. Конкретно на изготовка котла ушло три месяца, но итог того стоил.

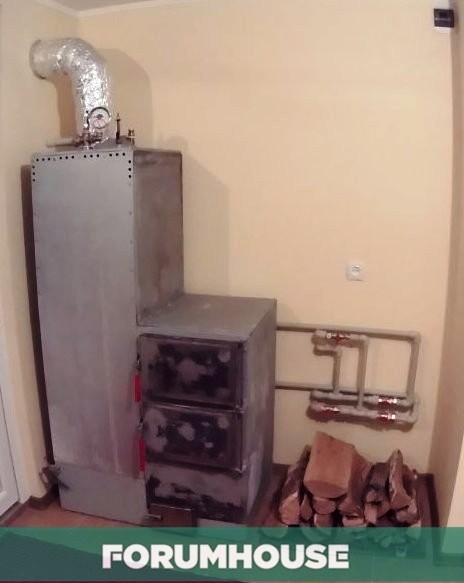

Удалось выполнить устройтво, которое отвечало фактически всем требованиям перечня (кроме того, что догружать горючее можно только тогда, когда предшествующая партия прогорит до состояния углей). Более того, удалось уложиться в планируемый бюджет, хотя для строительства внутренних частей и деталей котла использовалась «нержавейка» и применялась самодельная жаростойкая керамика.

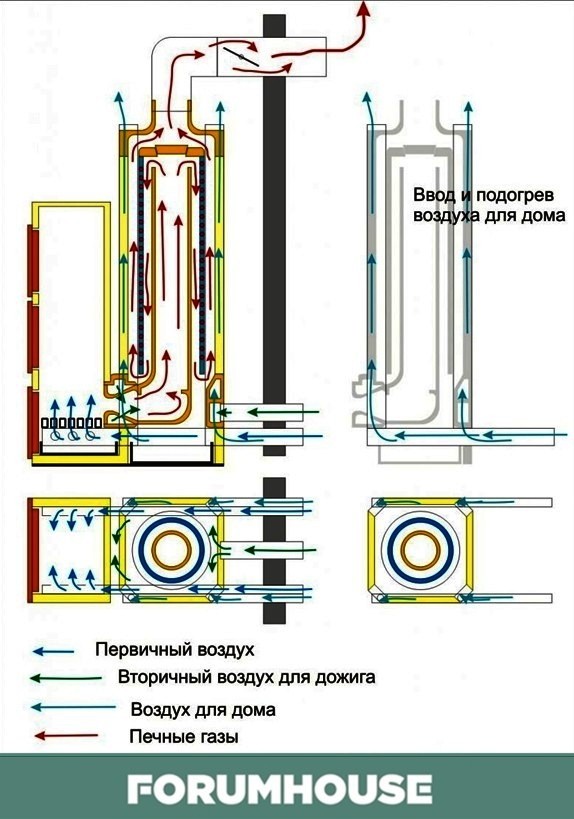

Perelesnik разработал схему, на которой наглядно представлен механизм работы его котла.

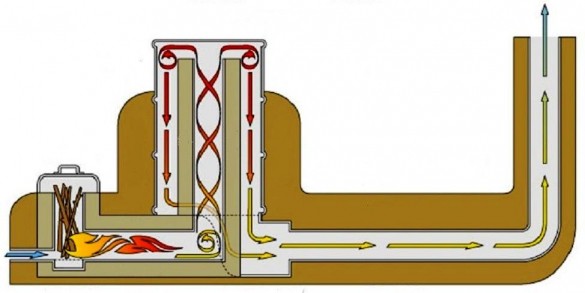

Дабы осознать, почему за базу котла была выбрана конкретно ракетная печь, стоит заострить внимание на теоретической части.

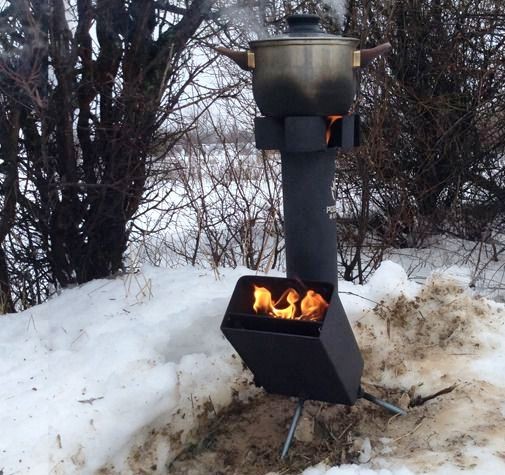

Ракетные печи отлично известны. Их строят энтузиасты и самодельщики по всему миру. Подкупает простота их конструкции, возможность обойтись без применения дорогих материалов, большая вариативность таких печей. Ракетная печь может быть как маленький – походной (на них готовят пищу), изготовленной из кусков железных труб и консервных банок.

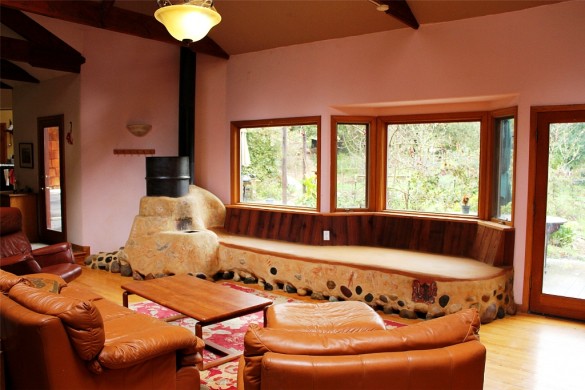

Также большой, отопительной, с мощным теплонакопителем и интегрированной лежанкой. Такая «ракета» отлично вписывается в дизайн современного коттеджа.
По словам Perelesnik, огромную помощь в разработке его котла оказала книжка американских создателей «Ракетные печи». В ней наглядно, и что самое главное – просто и доходчиво – объясняются базисные принципы самостоятельного строительства ракетных печей. Из этой книжки также были взяты главные размеры и пропорции «сердца» ракетного котла – т.н. «J-трубы».
В «ракете» создаются хорошие условия для горения. Горючее и печные газы сгорают стопроцентно. Приобретенное тепло не «отбирается», пока не закончатся все реакции, и только потом оно применяется.
Достоинства и плюсы «ракеты» — это производные от особенностей её конструкции. У ракетной печи, за счёт длинноватого вертикального и дополнительно утеплённого канала, возрастает длина пути, которые проходят печные газы.
Газы, во время прохождения по удлинённому каналу, смешиваются с уже нагретым воздухом и получают температуру, которая лучшим образом содействует всем процессам горения. Также сгорает углерод, который при недожоге откладывается в виде сажи.
Высочайшая эффективность «ракеты» обеспечивается за счёт того, что дожигается древесный газ, выделяющийся при тепловом разложении твёрдого горючего (т.н. пиролизе).
За счёт огромного температурного перепада, который появляется на входе и выходе канала вертикальной трубы, появляется мощная естественная тяга. Соответственно, отпадёт необходимость в строительстве высокого дымопровода, который обеспечивает тягу в обыденных печах.
Следует учитывать, что газы, поступающие в дымовой канал, имеют высшую температуру. Дабы выработанная печью энергия не вылетала «в трубу», необходимо забрать часть этого тепла. Для этого к ракетной печи пристраивается лежанка, куда, по выложенным горизонтально кирпичным каналам, запускаются дымовые газы. Выходит теплоаккумулятор. 2-ой вариант – печь дополняется водяной рубахой. Отсюда уже рукою подать до твердотопливного котла.
Оттолкнувшись от этой базы, Perelesnik решил – нужно делать котёл, работающий по принципу деяния ракетной печи.
Всё, что мне осталось – это выстроить таковой котёл. Для этого необходимо высчитать его размеры под требуемую мне мощность, подобрать все нужные материалы и выполнить таковой «аппарат».
Об главных шагах строительства ракетного котла, с выборкой фото главных узлов, будет поведано во 2-ой части материала. Не пропустите!
А нетерпеливые читатели могут выяснить всё о ракетном котле в теме, сделанной юзером нашего портала Perelesnik. На FORUMHOUSE можно знакомиться с пошаговым управлением по разработке системы отопления. Тут представлены конструкции самодельных пиролизных котлов. На нашем портале есть статьи, где рассказывается, как дёшево отопить пригородный дом», также представлен обзор самых фаворитных твердотопливных каменных печей. Поглядите видео, где показывается, зачем нужен двухтопливный котёл.
