Хороший денек! Сейчас Я раскажу об главных принципах и типовых схемах прокладки электрических кабелей и проводов по квартире либо дому. В данных случаях найти места нахождения их зрительно трудно, так как применяется сокрытая проводка, которая идет снутри бетонных стенок либо под штукатуркой.
Очень нередко мои друзья и знакомые меня спрашивают как и где проложена проводка в определенной квартире либо доме? На что Я всегда отвечаю, что нужно непременно глядеть для каждого определенного варианта.
В собственной практике электрика, Я повидал 10-ки различных схем прокладки электрических проводов. Но все их можно поделить по общим принципам организации в отдельные группы, зависимо от года и типа постройки (панельный, кирпичный, древесный дом).
Главной целью этой статьи является посодействовать читателям без опыта электрика без помощи других разобраться, в том как идут электрические провода либо кабеля по вашему дому либо квартире. Данная информация будет полезной всем тем, кто собирается отремонтировать, поменять проводку своими руками, перенести либо добавить осветительный прибор, розетку или выключатель.
Также очень принципиально знать где идут провода, что бы не пробить их при сверлении либо выдалбливании стенки, так как место повреждения достаточно трудно вернуть.
Разводка проводки в квартире. Принципная схема.
Неважно какая проводка устанавливается от этажного либо личного (для личного дома) электрощита, с автоматов которого отходит 2-3 группы на квартиру. Если в доме нет газовой, а только электрическая плита- тогда к ней будет проложена дополнительная одна ровная линия сечением 6-10 квадратных мм.

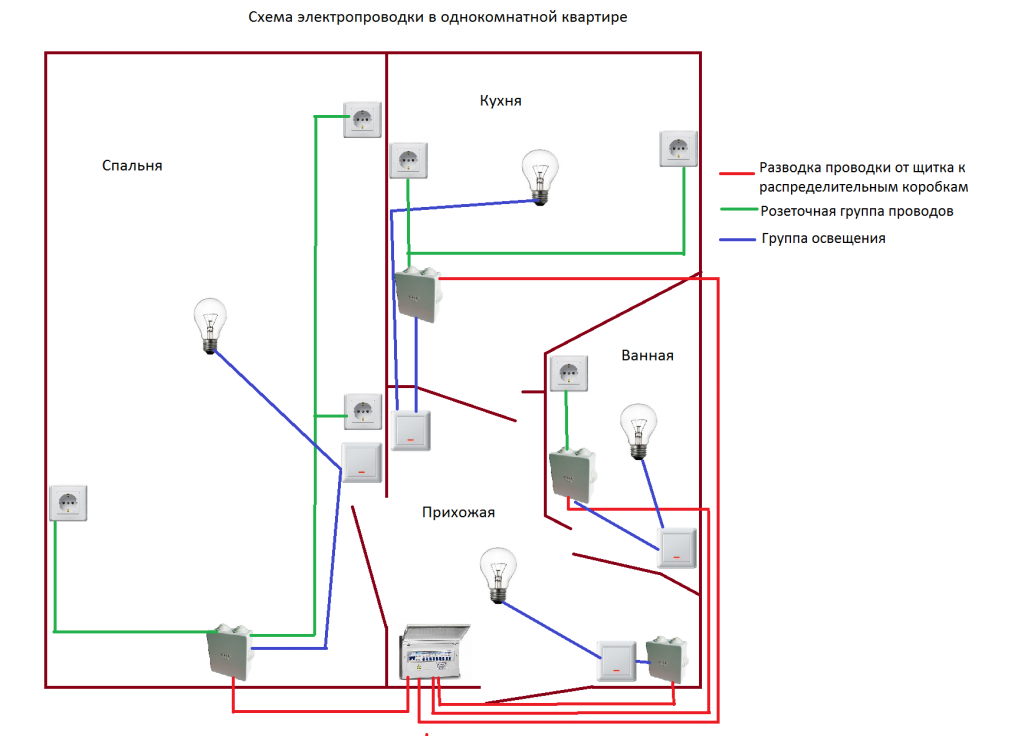

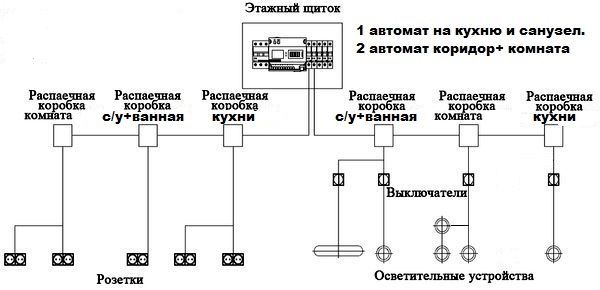

Давайте разглядим типовую схему однокомнатной квартиры с 2-мя линиями проводки, присоединенными к 2 автоматам.
В данной схеме применяется только 3 распределительные коробки, но нередко есть еще 4-ая для коридора, но она может быть объедена в одну с коробкой на санузел и ванную.
С первого автомата идет электрокабель либо провода на коробку коридора, с которой отходят полосы на коридорный осветительный прибор, выключатель, розетку и перемычка на распределительную коробку комнаты. С нее расползаются электрические кабели на комнатные 2- 4 розетки, а так же на двойной выключатель и люстру с 3-мя лампами и двойным включением.
Со второго автомата линия идет на распределительную коробку санузла и ванной, от которой отходят провода на 2 осветительного прибора и блок, состоящий из двойного выключателя и розетки. Также с нее идет перемычка на распаечную коробку кухни, от которой подключены кухонные осветительный прибор и розетки.
Но и тут бывают варианты. К примеру, в двухкомнатной квартире проложена одна линия на две комнаты, а вторая- на другие помещения. Либо к примеру, с 3-мя группами для 3 комнатной квартиры- один автомат на 2 комнаты, второй- на коридор и третью комнату, 3-ий на санузел, ванную и кухню.
В любом случае всегда просто найти рассредотачивание линий обычным поочередным выключением каждого автомата с проверкой того, какие не стали работать розетки и осветительные приборы.
Как изготовлена разводка проводки в квартире.

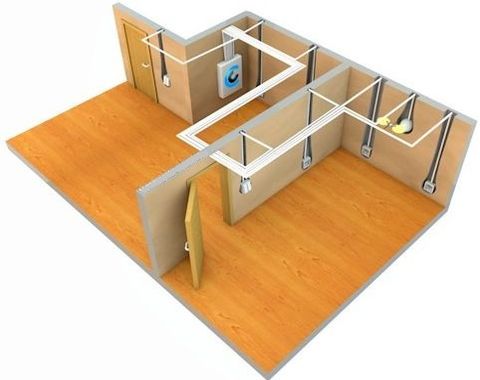

Начнем рассмотрение с самой распространенной типовой схемы проводки, которая везде применялась в кирпичных и панельных домах и квартирах прошедших лет, но и сейчас часто используется при новеньком строительстве.
Все электрические кабели либо провода проложены по стенкам у потолка с опусками на розетки выключатели и заходами в потолочную плиту перекрытия на освещение.
Проводка всегда осуществляется с соблюдением правил, о которых Я уже писал в этой статье. Так к примеру, кабели от выключателей и розеток подымаются строго вертикально и у потолка поворачивают в сторону распаечной коробки под прямым углом. При всем этом горизонтально у потолка они идут на расстоянии не ниже 15 см.
Все распределительные коробки с 1-го автомата объедены между собой. При этом на первую из них всегда идёт питание с электрощита.
Всегда все электрические провода от всех розеток, выключателей и осветительных приборов сходятся в распаечную коробку, где соединяются согласно схемы расключения.

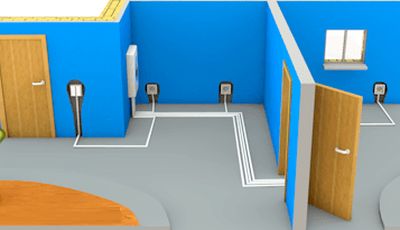

В новых домах сейчас нередко электрические полосы от электрощита идут в полу, а дальше по стенке поднимаются до распаечных коробок, с которых идут подъемы на осветительные приборы и опускаются вниз кабели на выключатели и розетки, которые могут быть запитаны одна от другой перемычками идущими в трубах в полу.
Проводка в хрущевке и других панельных домах. Принципы, схема, особенности.
Остановлюсь более тщательно на панельных домах, в каких вся проводка проложена снутри каналов, специально изготовленных на заводе для затягивания в них электрических проводов.
Все каналы от розеток, выключателей и осветительных приборов сходятся в распределительные коробки, которые имеют выход на другие и на электрощит.
Внимание, в панельных домах нередко идут трубы не по прямой, а на косую либо по наикратчайшему расстоянию от коробки до розетки либо выключателя, т. е. без соблюдения правил, обрисованных в первой части статьи.
В хрущевках, в каких розетки, размещены около плинтусов, а свет выключается с помощью веревочного выключателя у потолка— разводка изготовлена следующим образом. На ваши розетки провода идут под полом, а на светильники- под полом соседа, который живет над Вами. Очень нередко установка проводится без труб и с возрастом осыпается изоляция с проводом, что очень небезопасно. Переработать же всю электрику в таких панельных домах будет очень трудно и недешево!
За свою многолетнюю практику Я насобирал много различных схем разнотипных квартир и личных домов. В дальнейшем Я непременно выложу их на веб-сайте.
Схема проводки в квартире
Здравствуй Почетаемый читатель! Схемы проводки в квартире являются основными документами для электрика. На базе схем проводки производятся все работы по организации электропитания квартиры. Вся электрика в квартире должна производиться в согласовании со схемами проводки, которые в свою очередь делаются в строго согласовании с нормативными документами.
Для электрики в квартире делается несколько разных схем проводки. Они все относятся к одному виду схем-электрические схемы, но делятся по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, разный внешний облик.
Типы электрических схем проводки в квартире
Все электрические схемы проводки показывают главные многофункциональные части проводки (розетки, осветительные приборы, автоматы защиты, УЗО и т.п.) и главные связи между ними.
К главным типам электрических схем проводки в квартире относятся:
- Структурная схема;
- Многофункциональная схема;
- Принципная схема;
- Схема;
- Монтажная схема (соединений).

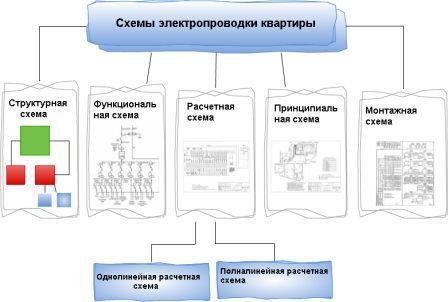

На диаграмме ниже я показал типы электрических схем с маленькими примерами.
Разберем каждый тип электрических схем в отдельности.
Структурная схема проводки квартиры

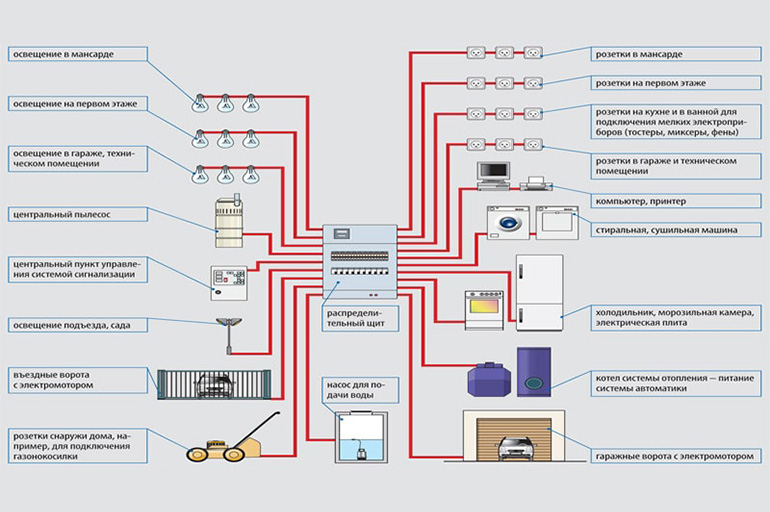

Структурная схема проводки делается самой первой. На ней в виде прямоугольников иллюстрируются связи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.
Графическое построение структурной схемы должно очень много показать все электрические связи. Связи на структурной схеме лучше показать в виде стрелок. НА всех элементах схемы необходимо проставить их номиналы: можность, напряжение, сила тока. Все это необходимо для многофункциональной электрической схемы квартиры.
Многофункциональная(принципная) схема проводки квартиры
В этой схеме электрические связи между элементами проводки и сами элементы иллюстрируются в виде особых обозначений. Смотрите набросок ниже. Тут же представляю пример многофункциональной схемы проводки квартиры с заземлением и 2-мя УЗО(устройства защитного отключения)
Электромонтажная (Полная принципная) схема проводки квартиры

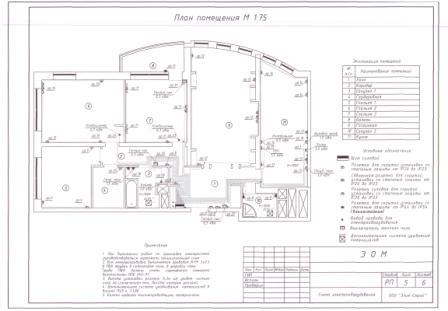

Это более полный тип схемы проводки. На этой схеме обозначаются все электрические элементы (розетки, осветительные приборы и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондюки). Точно показываются полосы прокладки всех кабелей проводки. Размещение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципной схемы проводки смотрите ниже.
Однолинейная схема проводки квартиры

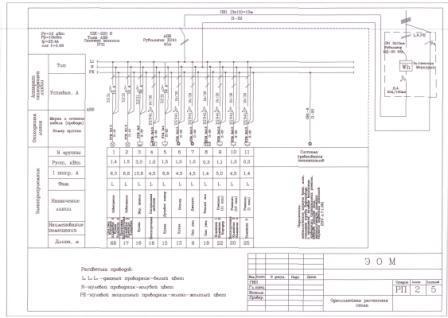

Очень принципиальная схема проводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп проводки. Изображаются они особыми условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.
Все элементы схемы нанесены с расчетными номинальными чертами. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. К примеру: кабель ВВГнг 3х2.5,обозначает кабель с 3-мя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных мм, при этом изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на веб-сайте.
На базе конкретно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме проводка квартиры разбивается на группы.
По расчетной схеме хоть какой электрик может собрать электрический квартирный щит и потому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема либо схема соединений.
Монтажная схема (схема соединений) проводки в квартире
Монтажная схема иллюстрирует все электрические соединения в квартире.
Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие свойства имеет. Для электропроектов квартир монтажные схемы делаются изредка, В главном схемы соединений делаются для промышленных компаний с большенными распределительными щитами, также для головного распределительного щита (ГРЩ) жилых домов.
Наилучшие программы для проектирования проводки в доме и рисования схем
Для сотворения высококачественной инженерной сети нужен четкий расчет и схема размещения многофункциональных компонент. Спец программка для проектирования проводки в доме упрощает вычисления и подготовку проектной документации. Дабы избрать сбалансированный вариант, нужно изучить особенности направленного на определенную тематику ПО и технологию использования.
Зачем нужна схема проводки в квартире
Проект делают на основании утвержденного технического задания. В схеме указывают:
- размещение кабельных линий;
- места установки выключателей и розеток;
- точки подключения осветительных приборов, других потребителей.
При подготовке чертежей учитывают планировку помещений. В расчетной части определяют характеристики кабеля, который соответствует потребляемой мощности.
Подробная схема упрощает установка проводки. Этот документ понадобится для составления списка нужных покупок. Четкие вычисления посодействуют выполнить требования действующих нормативов безопасности.
Достоинства программирования разных схем проводки
Использование спец ПО позволяет исключить затруднительный процесс рисования. Деяния делают в интуитивно-понятном интерфейсе графического редактора. По мере надобности пользуются справочным разделом с подробным описанием типовых операций.
Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден ясно. Допускается использование цветовой маркировки линий, дополнение плана примечаниями.
Ошибка в самостоятельном расчете может стать предпосылкой недлинного замыкания либо другой аварийной ситуации. Неверное вычисление длины кабеля сопровождается дополнительными затратами времени, денег. Автоматический процесс исключает подобные трудности. Даже при работе со сложными формулами результаты показываются на дисплее компьютера конкретно после ввода начальных значений.
Способности программ
С применением спец ПО решают следующие задачи:
- вычисляют характеристики системы электроснабжения с потерями напряжения на длинноватых участках трассы;
- уточняют сечение подходящих проводников и другие характеристики кабельной продукции;
- составляют список расходных материалов и других многофункциональных компонент.
Схему разводки делают с учетом потребностей будущих юзеров. Осветительные приборы, розетки, выключатели устанавливают в комфортных местах.
Платные программы
До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Используют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базисном выполнении. Для получения доступа к расширенным способностям нужно внести подобающую оплату.
Читайте также: Как срабатывает автоматический выключатель переменного тока технические свойства виды и типы механизм работы
Splan

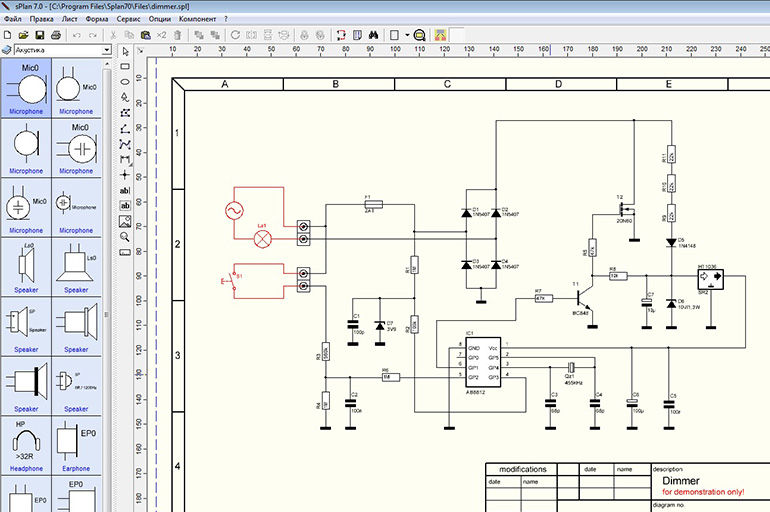

Этот продукт сотворен для радиолюбителей. При помощи программы можно нарисовать электрическую схему любого уровня трудности с применением стандартных обозначений типовых компонент. В направленном на определенную тематику разделе выбирают транзисторы, диоды, другие детали. Для перемещения выделяют нужный элемент либо группу. Сделанные чертежи преобразуют в BMP, GIF, другой формат для вывода на печать.

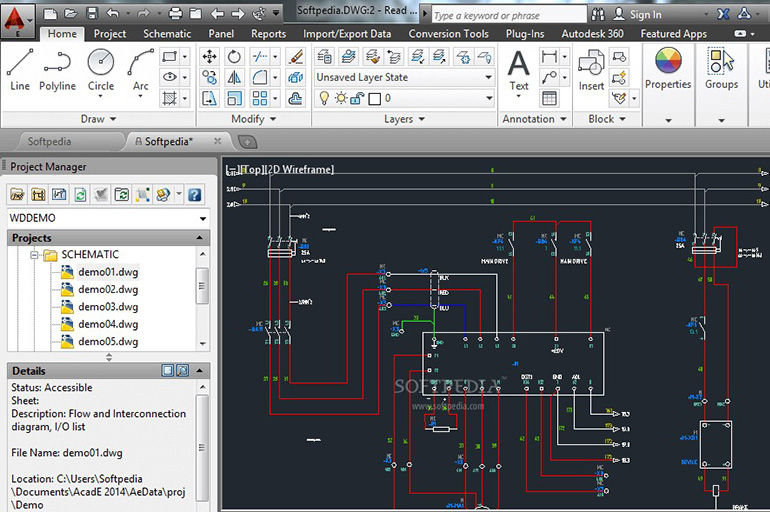

Autocad
Для сотворения электрической схемы проводки квартиры (личного дома) нужно приобрести дополнение к стандартному пакету — Electrical. Для проектирования схем можно применять:
- автоматическую нумерацию проводов;
- повторное использование нарисованных цепей;
- библиотеки с графическими обозначениями типовых компонент;
- проверку работоспособности.
С проектом могут сразу работать несколько юзеров в режиме онлайн.
Nanocad

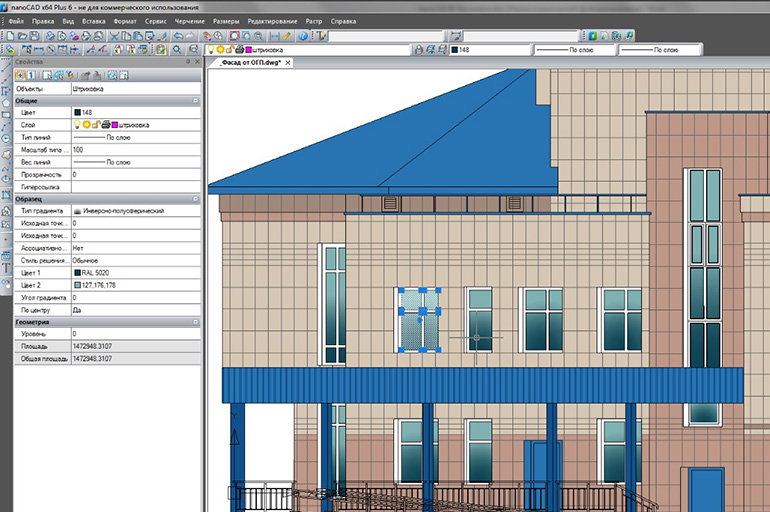

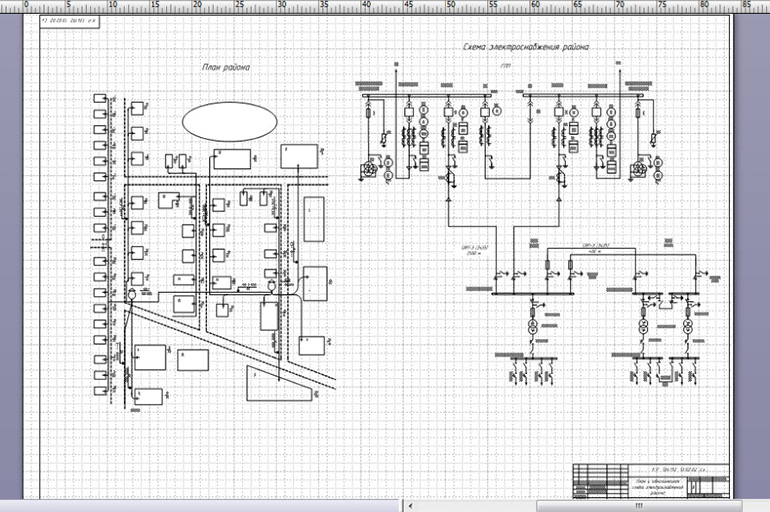

Это русский аналог Autocad. Базисная программка предоставляется безвозмездно. Для работы с электрическими схемами нужно приобрести спец модуль. Продукт предназначен для автоматизации проектирования силового оборудования штатских объектов. При помощи интегрированных инструментов можно выполнить электро- и светотехнические расчеты. В приготовленном пакете формируются следующие документы:
- отчеты с плодами вычислений;
- кабельный журнальчик;
- схемы проводки;
- планы размещения оборудования;
- спецификации девайсов.
Интегрированные базы данных содержат сведения о наименованиях и параметрах оборудования. Для сотворения близких к реальности изображений понадобятся модели в формате 3D.
Eagle
Этот программный продукт сотворен для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть спец сборки для установки на ПК, работающие под управлением Windows и Linux.
Программный комплекс для проф разработки электротехнической проектной документации. При помощи специализированных моделей можно приготовить:
- чертеж с закладкой труб для кабельной трассы;
- план размещения выключателей в щите с учетом размеров изделий;
- расчет длины проводки;
- монтажную схему осветительных приборов.
Распределенный по группам отчет с нагрузками можно вывести на печать либо сохранить в файле для хранения и экспорта.
Бесплатные программы
В этой группе представлено программное обеспечение, которое сотворено энтузиастами или создано для тестирования в качестве бета-версии. Невзирая на отсутствие коммерческой выгоды, функциональность товаров достаточна для подготовки электротехнического проекта. В отдельных случаях юзерам предлагается на добровольческой базе выполнить пожертвование.
Читайте также: Кто изобрел электричество первым: значение для населения земли, сколько годов назад научились применять
«Электрик»
В этой программке мастера и рядовые юзеры оценивают положительно следующие особенности:
- бесплатный доступ ко всем функциям;
- русский интерфейс;
- комфортное размещение частей управления в главном окне;
- малые требования к производительности компьютера.
Значимым недочетом навряд ли можно признать облегченный внешний облик. «Технологичность» дизайна соответствует мотивированному предназначению продукта.
«Компас-электрик»

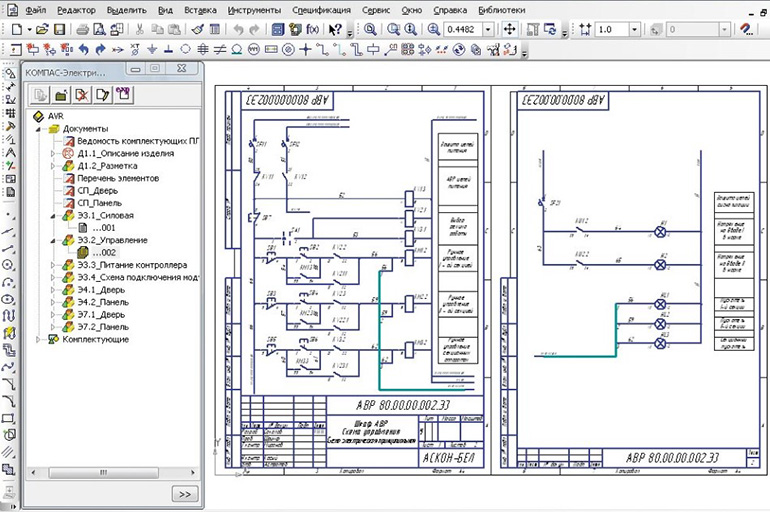

Программка предназначена для автоматизации подготовки проекта электрического оборудования производственных объектов. Предвидено проводное соединение многофункциональных компонент. Допустимо наличие в схеме:
- АСУ;
- релейных и других защитных устройств;
- логических контроллеров.
Графические обозначения в базе данных соответствуют эталонам, действующим в РФ.
Маркировку проводов и некоторые другие операции можно делать вручную или в автоматическом режиме.
«1-2-3 схема»
Спец программка для подбора комплектации электрощита. В базе данных есть следующие сведения:
- размеры модульных аппаратов;
- артикулы серийных изделий;
- информация о корпусах с учетом требований к уровню защиты.
Бесплатный модуль Semiolog можно применять для сотворения этикеток, маркирующих группы потребителей.
«Мобильный электрик»
Это приложение можно загрузить из магазина Гугл Play для установки на телефон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр маркетинговых роликов. Для устранения баннеров придется приобрести лицензированную версию. Расчет делают с применением интегрированных калькуляторов.
Справочная информация доступна без подключения к вебу.
Qelectrotech
Обычная программка с понятным интерфейсом для проектирования схем с применением типовых электронных компонент. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматом. Есть версии для ОС Windows и Linux. Выполнен высококачественный перевод интерфейса на российский язык.

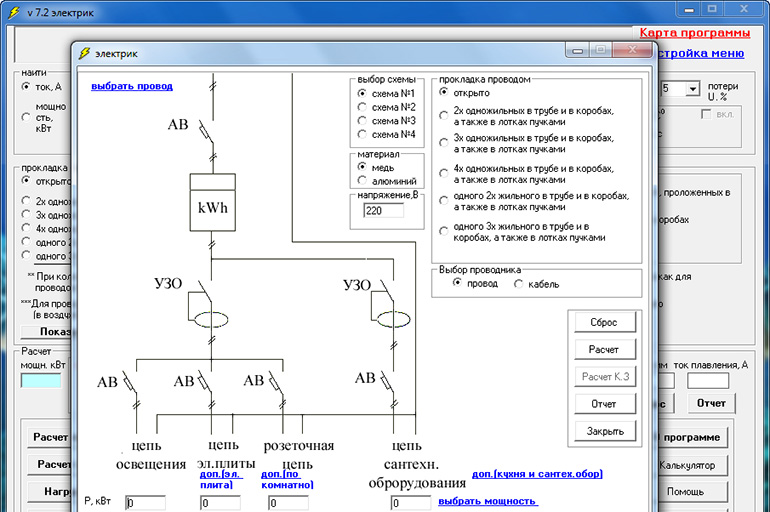

Пример работы в бесплатной программке «Электрик»
Для детализированного исследования способностей программное обеспечение закачивают и устанавливают на ПК. Общий размер установочных файлов — 12 Мб. Разработчик предлагает этот продукт безвозмездно с просьбой выполнить добровольческое перечисление.
При помощи этой программы делают расчет:
- потребляемой мощности (площади поперечного сечения проводника) в одно- либо трехфазной сети по току;
- утрат напряжения в отдельных точках цепи;
- нагрева токопроводящих частей;
- заземления;
- защитных устройств.
Читайте также: Как верно избрать устройство для обнаружения проводки в стенке
Минималистичный дизайн интерфейса упрощает воззвание.
Отсутствие сложных частей в формате 3D разъясняет низкие требования к вычислительной мощности компьютера.
Выбор проводов и метода прокладки
В направленном на определенную тематику разделе устанавливают начальные характеристики:
- количество жил в кабеле;
- метод монтажа — в коробе (лотках, трубе);
- напряжение;
- мощность употребления и cos φ для каждой цепи.
Можно избрать материал проводника. Но нужно учитывать, что по новым правилам устройства электроустановок внедрение алюминия ограничено.
Кабель с медными жилами обеспечит надежное функционирование электропитания в течение долгого срока службы.

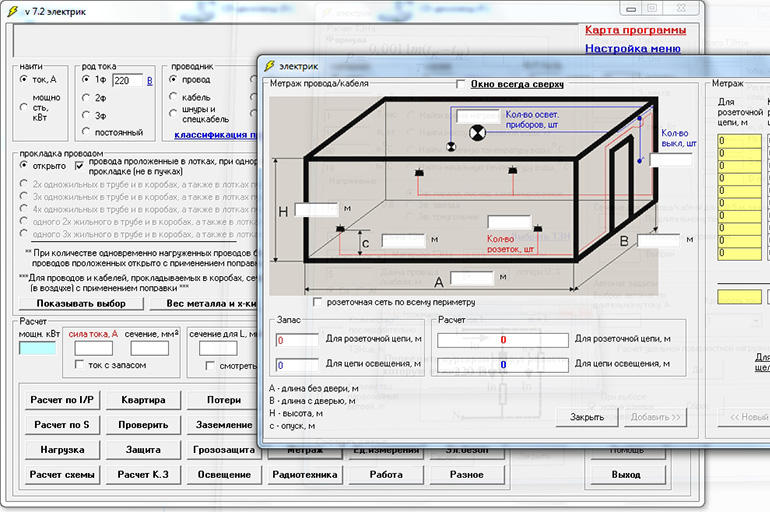

Как найти необходимое количество проводки в метрах
Для комфортной установки розеток и выключателей делают припас 25-30 см. Дабы учитывать прохождение проводника по системе подвеса осветительного прибора, изучают сопроводительную документацию производителя. В разделе «Метраж» открывают план помещения. Добавляют характеристики комнаты. Указывают места подключений оборудования.
Расчет сечения провода
Этот параметр определяет допустимую мощность подключаемой нагрузки. В таблице приведены данные для ручного расчета проводника с поперечным сечением 2,5 мм²:
Материал | Напряжение в сети питания | |||
220 V | 380 V | |||
Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
Алюминий | 20 | 4,4 | 19 | 12,5 |
Медь | 27 | 5,9 | 25 | 16,5 |
Автоматические вычисления в программке «Электрик» выполнить можно резвее и без ошибок. В направленном на определенную тематику разделе указывают начальные характеристики. По результату делают выбор подходящего по сечению кабеля.

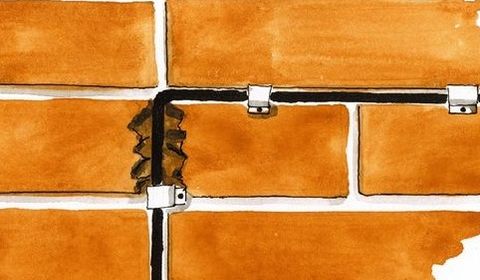

Последовательность монтажа проводки укрытого типа
Таковой вариант предполагает огромную предварительную работу. В строй конструкциях делают кабельные каналы. На оканчивающем шаге закрывают углубления защитным слоем и декоративной отделкой. Последующее изменение схемы или ремонт связаны с большенными затратами. Отмеченные особенности разъясняют необходимость четкого расчета.
Монтажные работы делают с применением стандартной последовательности действий. Начинают с установки электрощита. Подводят провода, надлежащие по площади сечения подключаемым нагрузкам. Соединения нескольких участков трассы делают с применением распределительных коробок.
О чем следует держать в голове
Сделанную документацию сохраняют в памяти компьютера. Для надежности копию располагают в пасмурном сервисе. Комфортные для юзеров места установки выключателей и розеток определяют экспериментальным методом. Дабы исключить излишние затруднения при ремонте, вскрытые каналы фотографируют.
