Схема проводки в личном доме

Перед тем как начинать электромонтажные работы поначалу составляется схема монтажа проводки. Имея ясное понятие и принципную схему электроснабжения под рукою, установка проводки становится намного проще.

C хема проводки нужна для составления перечня нужных расходных материалов. Другими словами, имея под рукою схему, подсчитывается длина провода, сечение провода на отдельных участках, нужное количество розеток и выключателей, распределительных коробок и места их разметки т.п.

C хема разводки проводки нужна для определения места установки и расположения силовых частей проводки, таких как: распределительный щит , автоматические выключатели, приборы учета (счетчиков), ввод питающих проводов и кабелей.

Пример составления схемы проводки в личном доме.

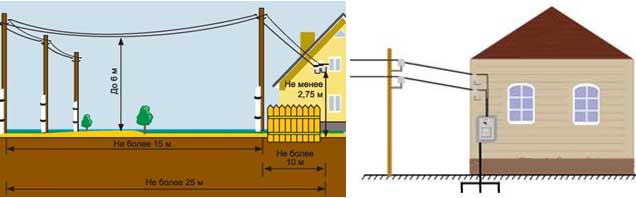

Питание в личном доме, обычно, идёт по воздушной полосы 0.4 кВ. С опоры воздушной полосы на вводной электрощит идёт фазный провод L и совмещенный нулевой защитный и рабочий PEN (однофазовое питание).

С недавнешнего времени энергоснабжающие организации практикуют установку устройств учета на улице, во вводном электрощите (ранее счетчики устанавливались снутри дома). Потому, во вводном электрощите устанавливается электросчетчик и вводной автоматический выключатель (можно также установить вводное УЗО селективного деяния).

С вводного щита питающий провод либо кабель прокладывается к внутреннему электрощиту, расположенному конкретно снутри дома. С этого внутреннего электрощита и начинается электроснабжение дома. Для того дабы электроснабжение было более надежным, потребителей разбивают на группы.

Пример главных группы потребителей:

2. Розеточная группа;

3. Силовая группа (бойлер, стиральная машина, котел и т.п.);

4. Хоз. нужды (пристройки, гараж, подвал и т.п.).

Примечание: Во внутреннем электрощите для каждой группы потребителей инсталлируются отдельные устройства защиты (автоматы, УЗО).

Для составления схемы проводки в личном доме нужно иметь план самого дома. Зная чертеж плана дома можно поверхностно показать схему проводки.

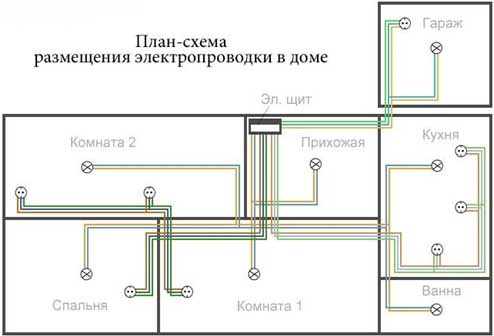

Рис 3. План-схема размещения электрической проводки личного дома.

Из перечисленного выше материала составляется принципная схема проводки в личном доме .

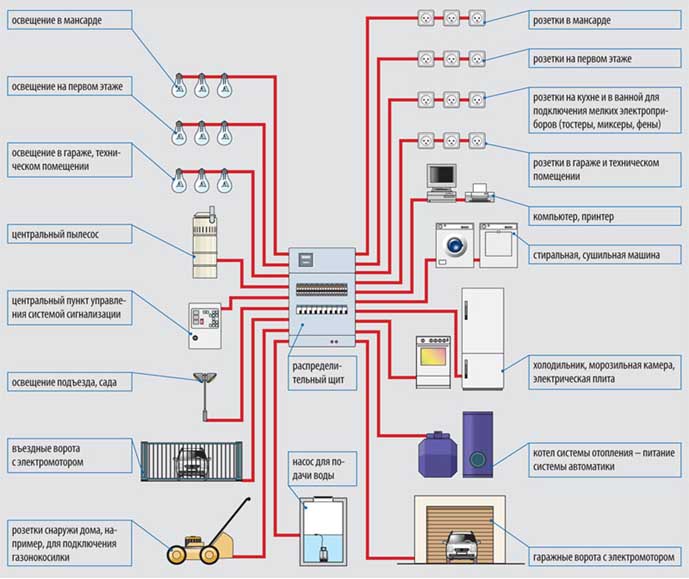

Рис. 4. Принципная электрическая схема проводки в личном доме

Если дом большой то можно разбить потребителей раздельно для каждого этажа, половинки дома либо каждой комнаты по отдельности.

Внимание! Если к дому подходит не однофазовое, а трехфазное питание, то в данном случае с опоры на вводной электрощит идёт три фазы (L1, L2, L3) и совмещенный нулевой защитный и рабочий провод PEN.

Примечание: Схемы проводки в квартире и доме существенного отличия между собой не имеют. Разница между ними в том, что электропитание квартиры начинается с этажного щитка , так как электроснабжение поступает не по воздушной, а кабельной полосы.

Ввод электричества в квартиру начинается на лестничной клеточке, где размещается распределительный щиток со счетчиком. Тут установлен общий выключатель, от которого обычно идут две независящие полосы. Любая линия защищена автоматическим пакетным выключателем либо плавким предохранителем (так именуемой пробкой). Таким макаром, при появлении недлинного замыкания в одной полосы квартира не будет на сто процентов обесточена.

Квартирная проводка может быть открытой либо сокрытой. Для открытой проводки могут применяться провода ШВВП либо NYM. Сокрытая проводка разделяется на сменяемую и несменяемую. Провода сменяемой проводки прокладываются снутри винило-пластиковых труб, а несменяемой — конкретно под слоем штукатурки.

Ранее в советское время устройства учета и защиты (счетчики, автоматы, пробки) квартиры размещались лишь на лестничной клеточке. На данный момент многими электриками схема проводки в квартире переделывается таким макаром, что в квартире также устанавливается внутренний электрощит. От него уже и идет рассредотачивание отдельных линий проводки по комнатам.

Перед составлением схемы проводки в квартире необходимо составить план разметки и расположения будущих электроприборов. Другими словами где будет устанавливаться телек, холодильник, компьютер и т.п.

Это необходимо для того дабы знать, где и в каком количестве располагать розетки и выключатели освещения при монтаже и с течением времени, когда ремонт завершится, необходимость применять такие устройства, как переноски и тройники не появлялась.

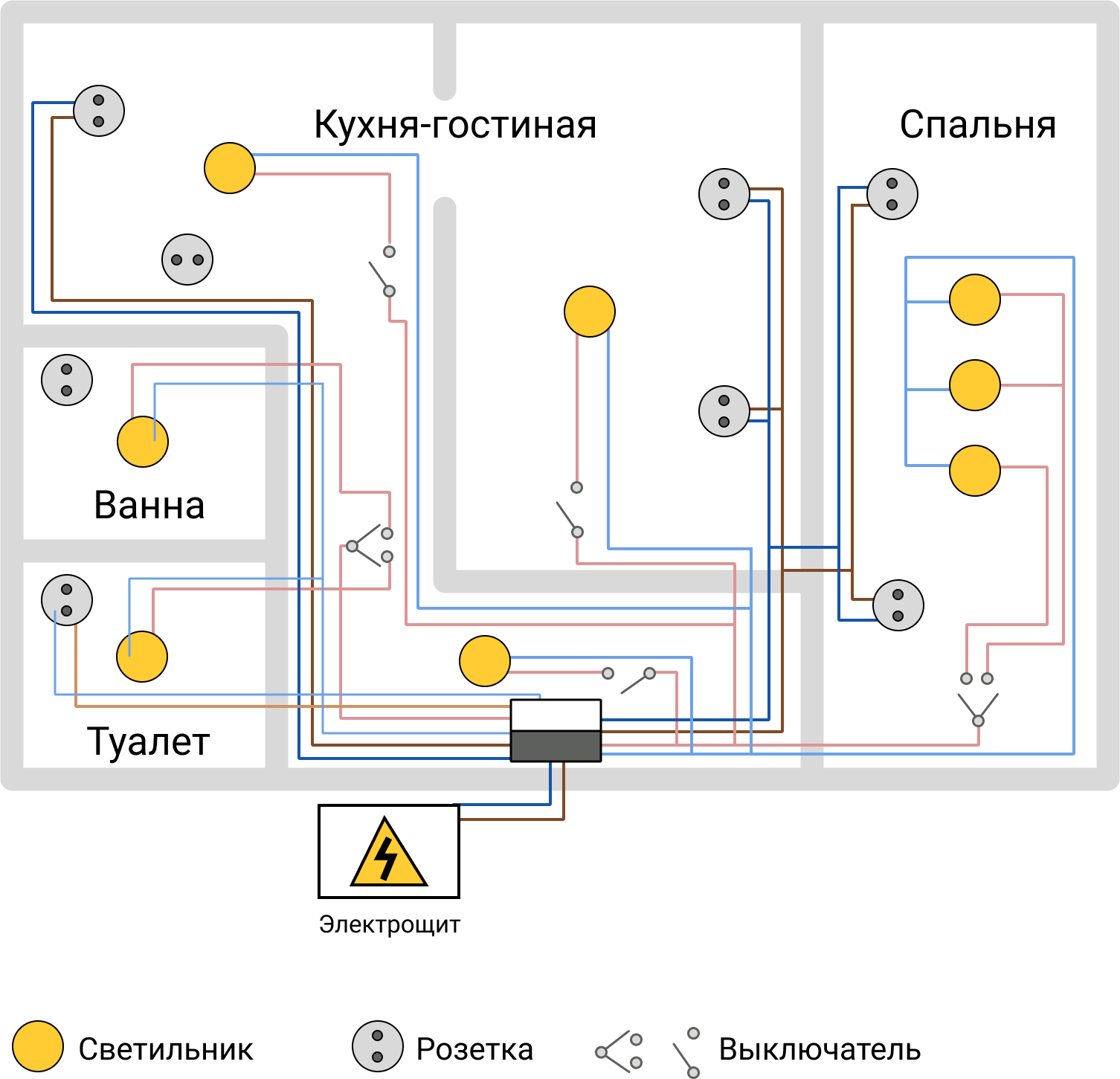

Разглядим обыденную двухкомнатную квартиру.

Проводку в ней разделим на такие главные группы потребителей:

— освещение (прихожая, комнаты, кухня);

— ванная, туалет (освещение);

Схема проводки в квартире подобна схеме

личного дома при однофазовом питании.

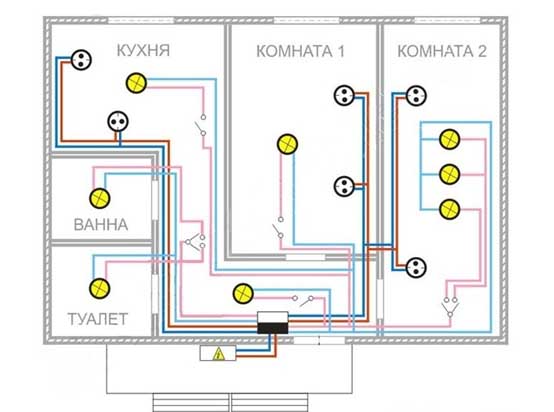

Рис 6. План-схема электрической проводки в квартире

Внимание! Для ванных комнат есть требования к расположению выключателей – не допускается их наличие снутри этих помещений. Не считая того, в ванной запрещено внедрение бытовых розеток. Исключение составляет розетка для подключения электробритвы, но ее присоединение к сети должно быть выполнено через трансформатор.

P . S . Непременно подпишитесь на новые статьи информационного портала « azbukainfo — tlt . ru » и получайте свежайшую, полезную информацию по ремонту собственного жилья — своими руками , по оптимизации бюджета, полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Желаете оперативно узнавать о новых статьях — установите Виджет Yandex’а.

Если Вы неуверенны в собственных силах и приобретенных познаний, опасаетесь за жизнь свою и собственных близких, переживаете за безопасность собственного жилья Бросить заявку — Спецы компании, посодействуют Для вас, в решении всех насущных заморочек и вопросов.

Схема проводки в личном доме

В текущее время ни один личный дом не обходится без проводки, но не следует забывать, что в базе лежит верный установка. Для этого для вас пригодится верно составленная схема проводки. Установка проводки будет включать в себя несколько шагов.

Содержание

• Для чего нужно делать схему проводки?
• Как составить схему проводки в личном доме?
• Как производить установка проводки в доме?

Сперва это разработка мыслях и подходов, которые в дальнейшем будут употребляться. После этого создается проект подключения вашего личного дома к сети с подсчетом расходов.

До всех электромонтажных работ нужно составить схему проводки. Если у вас имеется точная и принципная схема под рукою, монтажные работы пройдут намного резвее и более четко.

Для чего нужно делать схему проводки?

Сперва схема проводки в личном доме помогает выяснить наименование и количество нужного материала. Если быть поточнее, то это нам помогает узреть на схеме длину проводки, тем приобрести нужное количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Кроме этого, схема разводки для проводки помогает обозначить точное положение для силовых частей, созданных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

Как составить схему проводки в личном доме?

Получение электроэнергии в личном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры полосы идёт как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В ближайшее время набирает тенденции установка электрощита снаружи строения, такое электроснабжение личного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же особый автоматический выключатель.

После чего прокладывается питающий кабель либо привод с вводного щита уже вовнутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит держать в голове, что схема проводки личного дома должна быть выполнена с наибольшей надежностью, что бы это обеспечить происходит разделение юзеров на группы. Если не понимаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом довольно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей напополам либо раздельно каждую комнату.

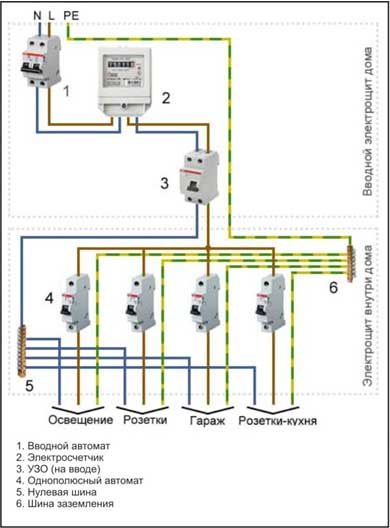

схема рассредотачивания и подключения проводке в доме при наличии однофазового питания

Для составления плана проводки для вас так же пригодится план самого дома. При помощи него можно показывать план проводки в доме.

размещение проводки на плане дома

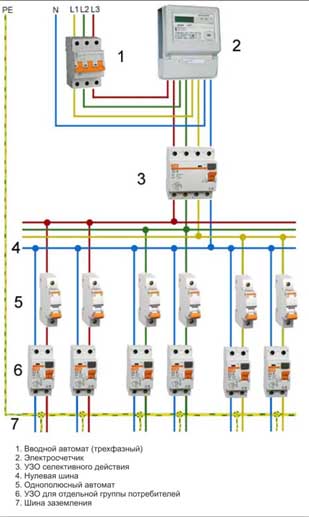

Если к вашему дому подходит трехфазное питание, то это значит, что с опоры на ваш вводный щиток будет выходить сходу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

Как производить установка проводки в доме?

Все кабеля и провода от электрощита находящегося снутри дома должны разводиться строго по проекту. Выполняя проводку в доме своими руками, стоит управляться не только лишь проектом, но и советами экспертов. Тут так же есть свои аспекты, для облегчения ремонтных работ в дальнейшем и для удобства в использовании нужно проводить проводку так, что бы она была по максимум доступной. Это дозволит в хоть какой момент удалить либо поменять хоть какой кабель без производства дополнительных ремонтных работ после устранения проблем. Что бы обеспечить резвую и легкую замены проводку, проходящую через стенки ее нужно выполнить доступной. Все кабеля и провода проводятся через стенки и перегородки в особых патрубках. Оставшийся зазор между кабелем и трубой нужно уплотнить, можно делать разными растворами: цемент с песком, глина с песком и другие.

Проводку в личном доме можно прокладывать 2-мя методами, оставляя ее открытой либо скрывая.

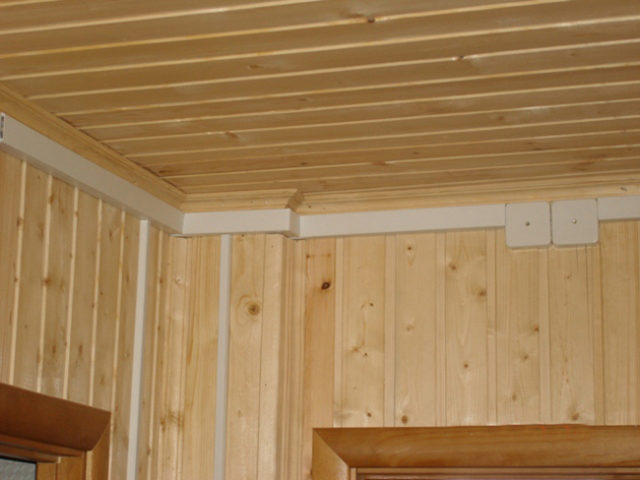

Открытая проводка

В таком случае всю проводку по дому разводим открыто на стенках, при всем этом закрывая ее разными коробами, плинтусами, пластмассовых каналах. Выполняя установка проводки в древесном доме, стоит направить внимание конкретно на этот способ. Применяя таковой метод, вы сможете прокладывать на хоть какой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы приняли решение выполнить открытую проводку в особых плинтусах либо коробах, то так же стоит держать в голове, что не стоит соединять осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, наибольший зазор в этой ситуации может достигать 2 мм. Так же короб должен владеть изоляционными качествами и быть изготовленным из самозатухающих либо несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа осветительных приборов, то так же можно использовать модули кабельных каналов.

Сокрытая проводка

Так же разводка проводки может быть укрыта. В данном случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. Например, их можно располагать под штукатуркой, в пустотах конструкций, снутри сборной перегородки и других. Самым оптимальным будет прокладка всех кабелей в полу, так же вероятен вариант прокладки в подвесном потолке.

Если вы собираетесь производить установка проводки своими руками под штукатуркой либо в особых вырезанных бороздах в стенках, то в данном случае все провода обязаны иметь неплохой изоляционный слой, который будет их защищать от механических повреждений. Но, выбрав этот способ, идеальнее всего прикиньте, что в дальнейшем если вы соберетесь делать демонтаж проводки, то предстоит превосходный ремонт, который обойдется в копеечку. Так же при таковой прокладке стоит прокладывать все кабеля или строго вертикально, или строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в подвесных потолках либо снутри других строй конструкциях стоит делать акцент на особые защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Повышенное внимание стоит уделять прокладке проводки в древесном доме, что бы исключить возможность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высочайшей влажностью, например в сауне, то необходимо непременно использовать особые поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, нужно провести все предварительные работы. А конкретно, выполнить заготовку, разметку и пробивку, что является основой всех электромонтажных работ. Сперва найти место ввода кабеля и установки электрического оборудования, розеток, выключателей и др. Сам щиток нужно расположить недалеко от места ввода, при всем этом его нужно расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Схема и установка проводки в древесном доме своими руками

При проведении и подключении электроэнергии в личном древесном доме необходимо следовать серьезным противопожарным требованиям, ведь дерево — просто воспламеняемый материал. Если вы планируете выполнить проводку своими руками, для вас непременно необходимо знать правила устройства электроустановок (ПУЭ), также строй нормы и правила (СНиП).

Схема проводки — база работ по проведению электричества. Верно составленный план обеспечит долговременную надежную и неопасную электросистему в личном доме. Составление схемы предполагает выбор метода прокладки головного кабеля, способы установки и подключения розеток, осветительных приборов и иных частей. В этой статье мы разглядим базы проведения и разводки электричества. Узнаем, как своими руками составить план проводки для пригородного дома.

Как составить схему проводки

Схема проводки включает план разводки и установки кабеля, расчет подходящих материалов. Для древесного дома разрабатывается однолинейная схема проводки, в какой расписывают каждый потребитель с указанием мощности. Это необходимо, дабы верно распределить нагрузку электроэнергии на потребители в доме (розетки, лампочки, котлы, насосы и пр.). После составляют поэтажный план, объяснительную записку со спецификацией девайсов и т.д..

План составляют с учетом следующих принципов:

• Полосы проводки располагают в строго горизонтальном либо вертикальном положении. Не допускается диагональный метод разводки!;
  Каждый провод должен идти от источника питания до потребителя раздельно.
• Промежуток между кабелем и полом либо потолком оставляют в 15 см в зависимости, верхняя это либо нижняя разводка (кухонная плита, раковина, ванна и пр.);
• Промежуток между проводами и отопительными батареями должен быть более 3 см;
• Провода соединяют распределительных коробках. Нельзя допускать скрещения проводов! Если избежать этого не удается, между слоем проводов и наружным изолирующим слоем необходимо выполнить промежуток минимум в 3 мм;
• Кабель укладывают на расстоянии 5-10 см от карнизов, балок, дверных и оконных просветов;
• Электроточки (розетки и выключатели, счетчик и распределительные коробки) устанавливают в доступном месте, к которому можно стремительно и просто попасть;
• Выключатели располагают с одной стороны от двери и на равной высоте. Это необходимо для удобства применения;
• Выключатели монтируют на расстоянии минимум 100 см от пола так, дабы устройства не закрывали шкафы, раздвижные двери либо вешалки;
• Розетки устанавливают на расстоянии 25-50 см от пола. Согласно установленным нормам в помещении площадью до 6 квадратных метров нельзя устанавливать более одной розетки. Но для кухни допускается более 3-х устройств;
• Розетки должны размещаться к железным конструкциям не поближе, чем на 50 см.

Когда схема проводки составлена, выбирают комплектующие и расходные материалы. Дальше разглядим, какие элементы для проведения проводки в древесном доме для вас пригодятся.

Материалы и комплектующие

• Молотки, пассатижи, отвертки и др. инструменты с защитной изоляцией на ручках;
• Электрощиток для древесного дома советуют брать железный приблизительно на 12 мест;
• Кабель для разводки различается по сечению. Размер сечения выбирают зависимо от мощности электричества в доме;
• Распределительные коробки, розетки и выключатели, число которых рассчитывают по схеме;
• Электросчетчик можно избрать одно- либо двухтарифный. Последний рассчитывает электроэнергию по ночному и дневному тарифу. Это оптимальный вариант для применения в личном доме.
• Шурупы, дюралевая лента и другие элементы для крепления.

Кабель с каким сечением избрать

Характеристики сечения кабеля подбирают по мощности электросети в личном доме. В этом случае мы хотим предложить таблицу сечения для стандартной мощности в 220 Вольт.

Установка проводки

После того, как расходные материалы подобраны, а план разводки и подключения электричества составлен, следует монтажная работа. Подвести вводный кабель к строению можно 2-мя методами — по воздуху и под землей.

Проведение кабеля по воздуху — резвый, легкий и доступный способ, который не востребует суровых валютных издержек. Но он нарушает эстетичность дома и может навредить зеленоватым насаждениям на участке.

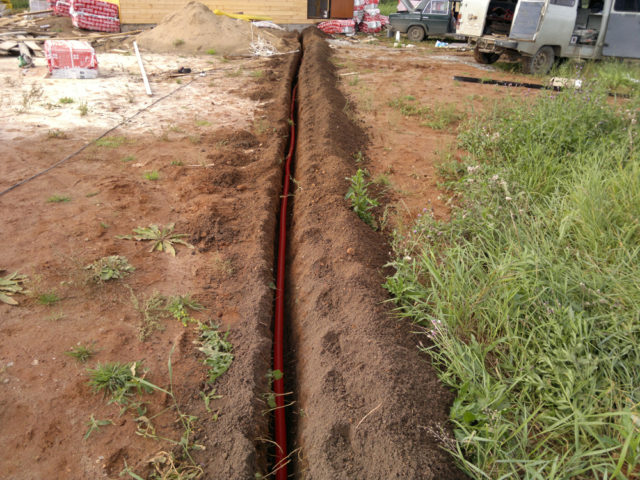

Прокладка кабеля под землей по траншее — надежный и опрятный вариант, но более трудозатратный и дорогой. Дабы проложить подземную линию своими руками, необходимо выполнить траншею глубиной около метра. На дно траншеи укладывают подушку из песка высотой более 15 см. На подушку кладут кабель и засыпают песком на 20 см и землей — на 50 см. В окончании работ траншею закапывать до конца.

После укладки вводного кабеля приступают к последующим работам, посреди которых выполнение разводки электричества снутри пригородного дома и установка распределительных коробок, установка электроточек и электрощитка, устройство системы заземления.

Прокладка электропроводов снутри дома

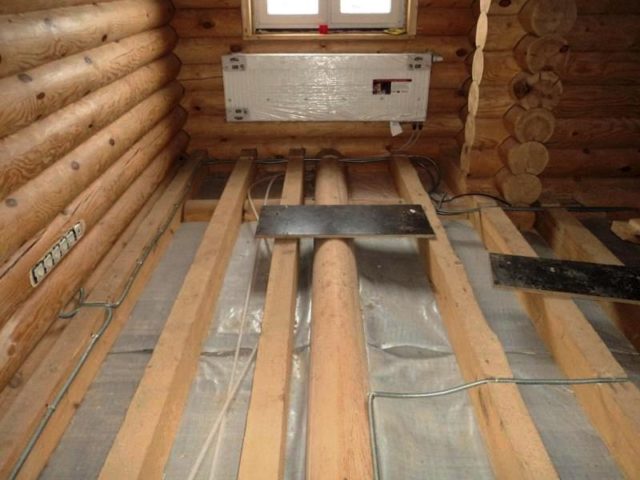

В личном древесном доме устанавливают сокрытую проводку, при которой кабель укладывают в особые каналы либо под плинтуса. Сокрытую проводку выбирают для строений из дерева, так как она не деформируется при усадке. Не считая того, таковой способ проведения и подключения электричества стопроцентно скроет кабель. Провода не будут видны и не станут провисать, что обеспечит безопасность и эстетичность снутри дома.

Для подключения кабель делят на части длиной, равной интервалу между розеткой и выключателем с припасом в 15-20 см. Как уже говорилось ранее, провода укладывают строго по горизонтали либо по вертикали, ровность определяют с помощью уровня. На участках, где питательные разветвления идут от головного кабеля к электроточкам, монтируют распределительные коробки.

Внедрение скрутки и изоленты — самый легкий и доступный метод соединения проводов, который можно выполнить своими руками. В этом случае шнуры защищают, скручивают и закрывают сверху лентой. После изоляции и соединения кабели укладывают в коробки так, дабы концы не прикасались друг к другу.

Заключительный шаг

В местах установки розеток и выключателей прокладывают изоляционный материал. Для этого можно применять алюминий либо асбест. Электрические потребители и приборы в древесном доме укрепляют конкретно к стенкам. Принципиально закрепить устройства крепко и накрепко так, дабы они не шатались и не качались.

Для освещения личного дома используют затратные, интегрированные и уличные осветительные приборы. Для подключения применяют провода желто-зеленой группы. После установки электроточек устанавливают электрощиток. На внутренней стене щитка непременно вешают план разводки электричества в доме.

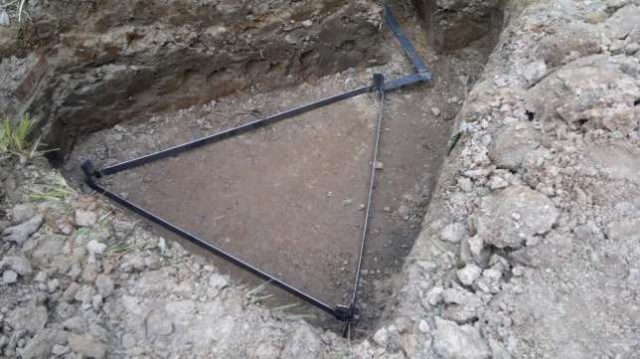

Финальным шагом станет облагораживание заземления. Дабы выполнить заземление своими руками, копают треугольную яму глубиной 0,5 метров на расстоянии 3-х метров от угла дома. По углам траншеи устанавливают железные штыри высотой 2-3 метра. Установленные оси соединяют металлическими отрезками с помощью сварки. В одном из углов делают отверстие, где укрепляют заземляющий шунт. После проведенных работ траншею засыпают песком.

Облагораживание проводки в личном доме своими руками — непростой процесс, который просит определенных познаний и способностей. Принципиально верно составить план разводки, подобрать подходящие расходные и комплектующие материалы, выполнить подключения. От свойства монтажа зависит не только лишь долговечность системы, но и безопасность в доме.
