Не так давно мы рассматривали схему проводки в двухкомнатной квартире, сейчас к Вашему вниманию будет предоставлен более непростой проект – для трехкомнатного жилища с лоджией. Сразу обращаем Ваше внимание на то, что это всего только пример чертежа. На собственной проектной схеме квартирной проводки Вы сможете изменять количество розеток с выключателями или поменять их положение.

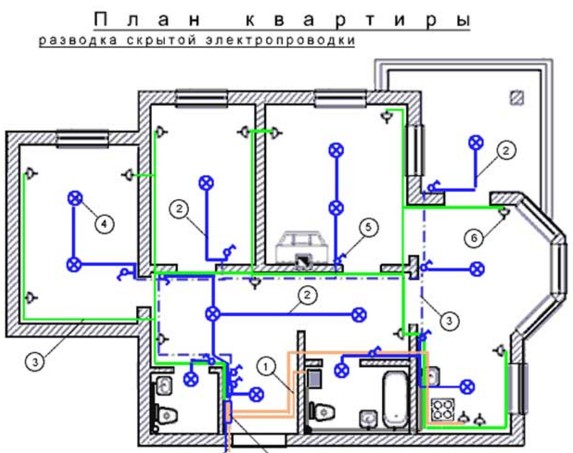

Итак, поначалу предоставим готовую схему проводки в трехкомнатной квартире, после этого малость побеседуем о некоторых принципиальных моментах, касающихся данного вопроса. Современный проект разводки провода по комнатам смотрится следующим образом:

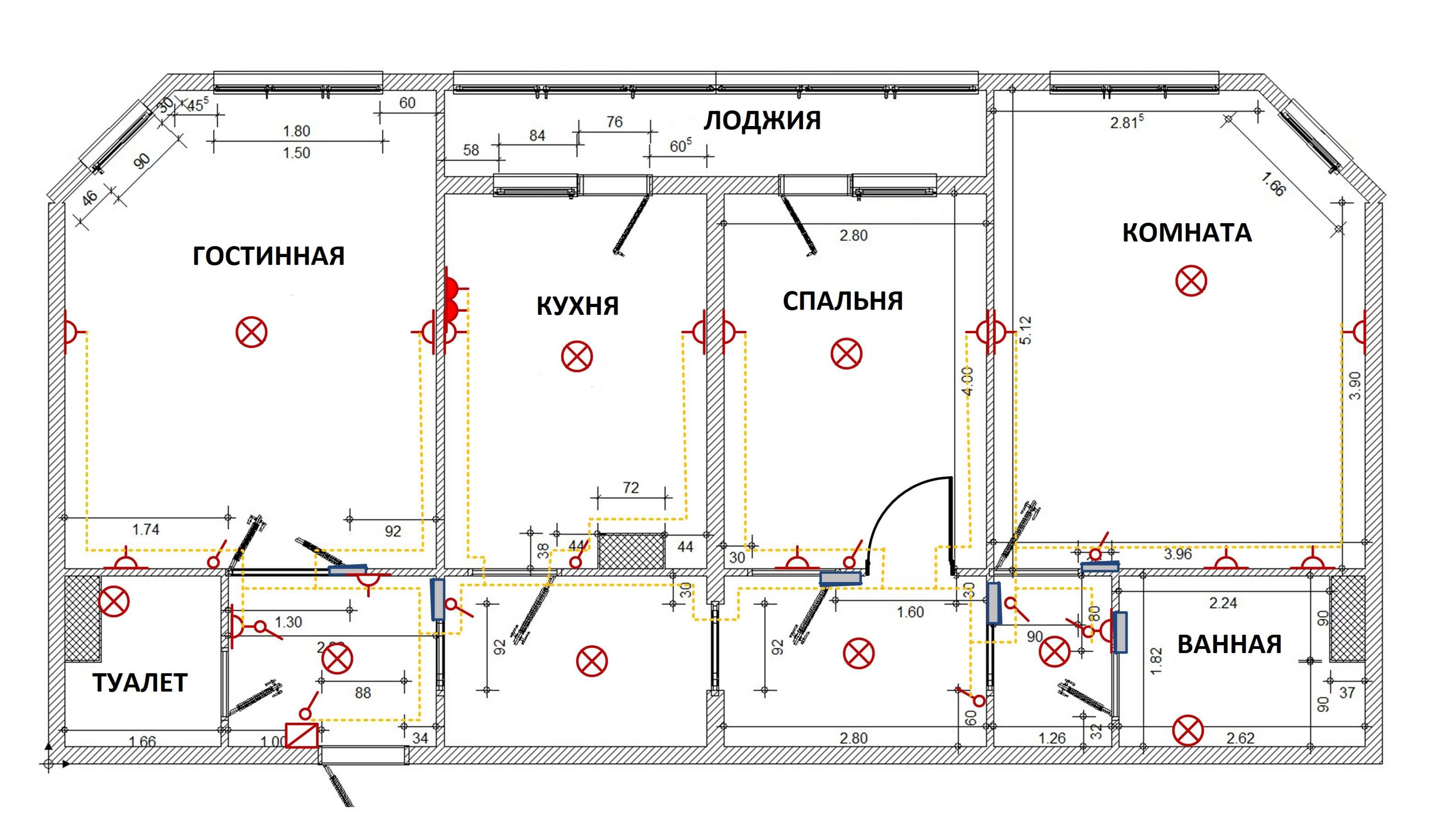

Данный проект 3 комнатного жилища может показаться Для вас мало непонятным, потому разглядим некоторые из главных моментов.
- В каждой комнате непременно должна быть своя распределительная коробка, от которой выводятся провода к выключателю, светильнику и розеткам. Из суждений электробезопасности распределительная коробка ванной должна быть вынесена в коридор.
- Три розетки в кухне должны быть установлены над столешницей для подключения микроволновки, чайника и любого другого кухонного устройства (мультиварки, тостера либо блендера). Еще одна напротив – для подключения холодильника к электросети. В своей схеме проводки в трехкомнатной квартире Вы сможете спроектировать больше розеток, если, например, Для вас необходимо подключить вытяжку, варочную панель или посудомойку.
- На лоджию электричество не выведено, т.к. не каждый владелец квартиры в этом нуждается. Если Для вас необходимо провести свет на балкон, сделайте разводку кабеля от распределительной коробки спальни, которая является примыкающей комнатой.
- Так как высота установки розеток в хрущевке не нормируется ГОСТами и правилами ПУЭ, в собственной схеме Вы сможете располагать их как угодно, главное дабы это было комфортно и неопасно. Подробнее о размещении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
- Советуем Для вас создавать чертеж на ксерокопии плана трехкомнатной квартиры панельного или кирпичного дома. В данном документе соблюдаются все размеры комнат согласно фактическим, что дозволит без затруднений выполнить разметку стенок при монтаже проводки.
- Непременно выведите несколько групп проводов для освещения и розеток от распределительного щитка. Например, одна группа освещения будет отвечать за свет в туалете, гостиной и кухне (на схеме левое крыло). 2-ая группа будет обслуживать линию освещения в спальне, ванной и детской. Аналогично «разбейте» нагрузку и для розеточной группы проводов. Таковой вариант схемы проводки в трехкомнатной квартире дозволит при ремонте проводки (например, подмене выключателя света или люстры), оставлять в некоторых комнатах электричество. О том, как поделить проводку на группы, читайте в статье: https://samelectrik.ru/kak-razdelit-elektroprovodku-na-gruppy.html.
- Не забудьте на схеме указать четкое размещение осветительных приборов на потолке. О том, как расположить потолочные осветительные приборы, тщательно мы поведали в статье: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html.
Кроме этого, составляя схему проводки, принципиально верно спроектировать распределительный щит и избрать подходящую защитную автоматику, которая будет в нем установлена. На видео ниже рассмотрен один из вариантов сборки щита в трехкомнатной квартире:
Вот и все, чего хотелось поведать Для вас по поводу того, как выполнить электрическую схему квартирной проводки. Возлагаем надежды, что предоставленный типовой проект проводки в 3-х комнатной квартире панельного дома был вам полезным!
Схема проводки в трехкомнатной квартире
В этой статье вашему вниманию будет представлен довольно непростой проект. Мы предоставили вашему вниманию схему разводки проводки для трехкомнатного жилища с лоджией. Схема проводки в трехкомнатной квартире считается довольно сложной. Ее выполнением должны заниматься только мастера.
Мы также предупреждаем, что это только пример чертежа. Выполнить проводку вы просто можете и по другой схеме. Ваша проектная схема проводки в трехкомнатной квартире может включать другое количество розеток и выключателей.
Схема проводки в трехкомнатной квартире

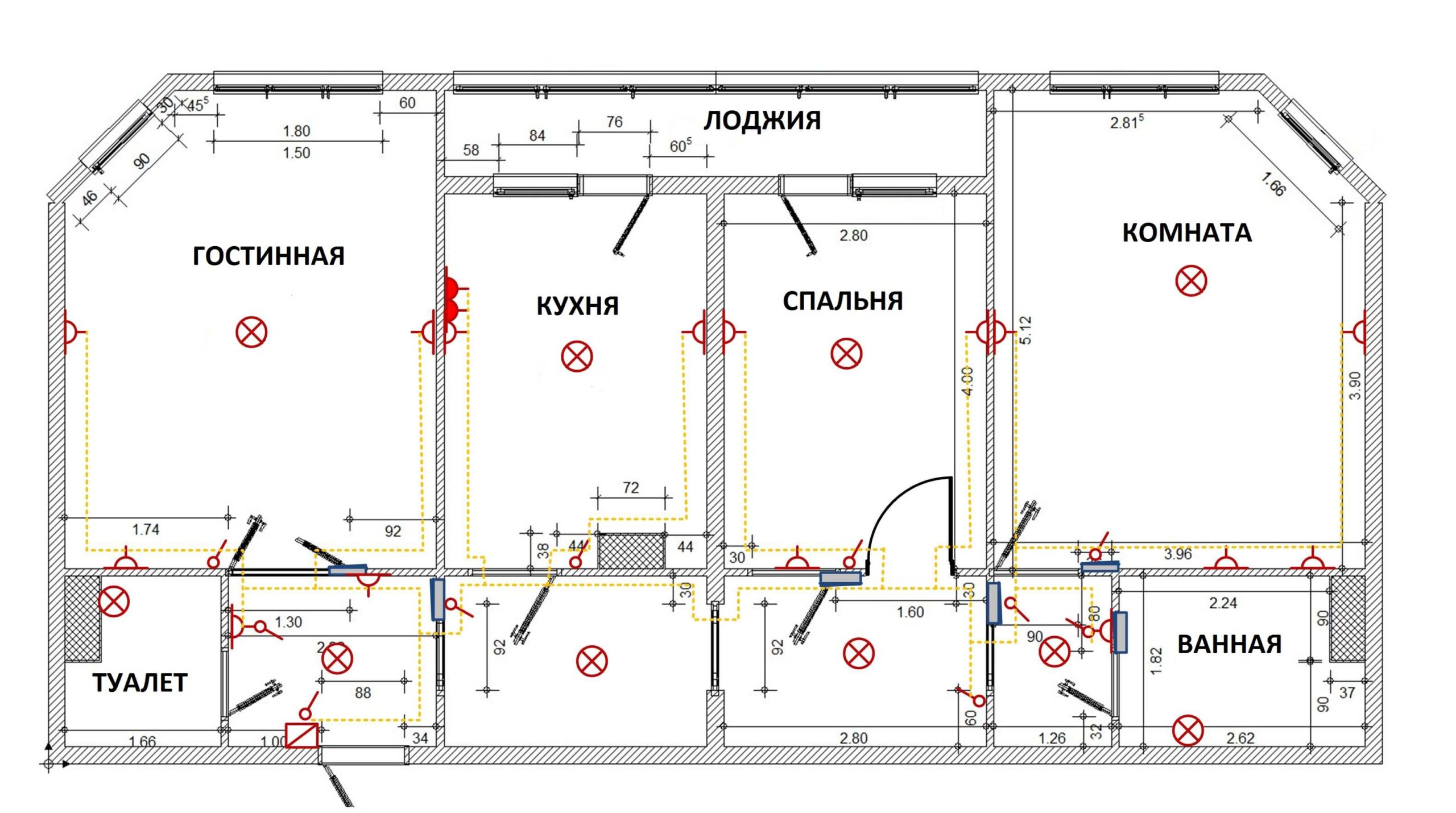

Поначалу мы представим вашему вниманию готовую схему проводки в трехкомнатной квартире. Потом мы попытаемся ответить на распространенные вопросы, которые довольно нередко появляются у начинающих электриков. Если для вас будет любопытно, тогда сможете прочитать про схему подключения двойной розетки. На сегодня современный проект разводки провода по комнатам смотрится следующим образом:
Этот проект, который изображен выше предназначается для трехкомнатного жилища. Естественно он считается довольно сложным для осознания, и потому мы разглядим его главные моменты:

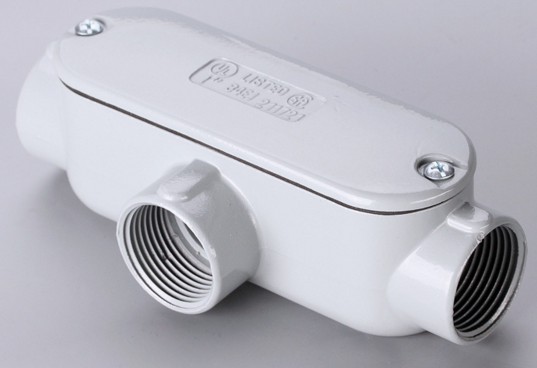

- Любая комната непременно обязана иметь отдельную распределительную коробку. Конкретно от нее будут выводиться провода к светильникам и розеткам. Если вы планируете установить распределительную коробку в ванной, тогда ее нужно будет перенести в коридор. Либо вы сможете приобрести специальную влагозащищенную распределительную коробку. Узреть ее можно на рисунке ниже.

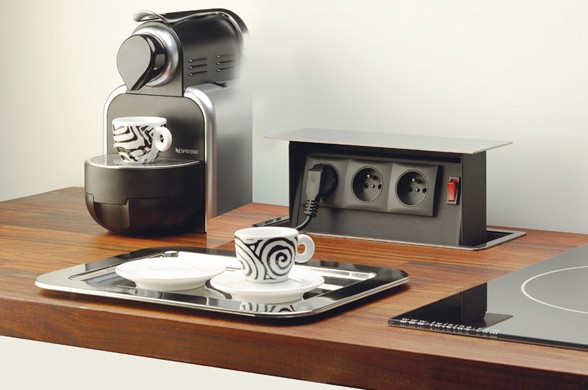

- На кухне для вас непременно нужно расположить три розетки над столешницей. Они предназначаются для подключения варочной панели, микроволновки либо электрического чайника. Собственная схема электрической проводки в трехкомнатной квартире может включать больше розеток. Дополнительные розетки могут потребоваться, если вы планируете подключить вытяжку либо посудомоечную машину. На рисунке, которое расположено ниже вы сможете узреть вариант размещения розеток над столешницей.

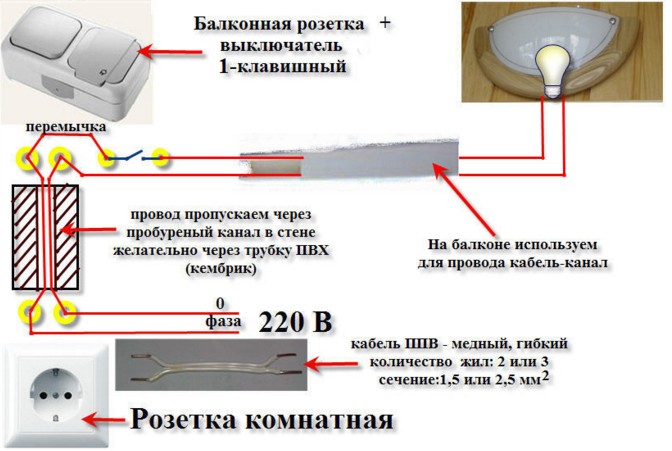

- На схеме вы не увидите вывода электрики на лоджию. Не каждый владелец вожделеет проводить дополнительные розетки и выключатели. Если для вас нужно вывести свет на балкон, тогда следует изучить схему вывода электрики на балкон.
- Высота установки розеток в хрущевке непременно должна регламентироваться гостами. Если вы этого не понимаете, тогда сможете прочитать нашу статью про высоту установки розеток и выключателей. Естественно, если у вас есть желание, тогда располагать эти устройства можно, так как для вас угодно.
- Перед прокладкой проводки мы советуем для вас составить чертеж плана собственного жилища. В этом документе вы можете отыскать все чертежи собственных комнат. Также благодаря этому вы можете выполнить разметку стенок для прокладки будущей проводки.
- Для освещения и розеток постарайтесь выводить несколько групп проводов из распределительного щитка. К примеру, одна группа проводов для освещения может отвечать за свет в гостиной и ванной. 2-ая группа проводов может обслуживать спальню и детскую. Также для вас будет нужно разбить нагрузку на розетки. Этот вариант схемы проводки в квартире позволяет оставлять свет включенным во время ремонта.
Это все что мы желали сказать о том как выполнить электрическую схему квартирной проводки. Мы возлагаем надежды, что этот типовой проект проводки в 3-х комнатной квартире панельного дома серии п-44 был вам полезным.
