Схема электричества в личном доме

Все электромонтажные работы берут свое начало конкретно со схемы. Если вы имеете под рукою четкую и обдуманную схему, поэтому, произвести разводку электрокоммуникаций в домашних критериях будет довольно легко. В этой статье, мы обсудим вопрос о том, как составляется схема проводки в личном доме, ее возможное предназначение и преимущественные причины.

Схематическое изображение расположений электрических потребителей и проводки нужно для того, дабы прежде всего запастись всеми необходимыми материалами для работы. Если имеется схема, означает можно стремительно произвести расчеты сечения проводников, их длину и количество других частей (розеток, распределителей, выключателей).

Как завести электричество в дом?

Для работ по вводу электроснабжения в дом, нужно завлекать специальную рабочую силу, при всем этом схема монтажа проводки в личном доме обязана иметь обозначение, как проводился ввод кабелей. В предстоящем это понадобится.

В современных критериях и благодаря развитию различных технологий, есть возможность проводить электричество в дом 2-мя хорошими способами:

• с помощью подземной закладки кабелей в особом изоляционном материале;
• и по воздушным путям, если расстояние от дома до опоры позволят это выполнить. В неприятном случае, осуществляется установка дополнительного столба.

Говоря о воздушном варианте ввода, следует выделить, что к основному трансформатору дома приходят проводники:

• фаза (L);
• комбинированный защитный и рабочий ноль (PEN).

Принципиально! Таким макаром домашнее облагораживание обеспечивается однофазовым питанием.

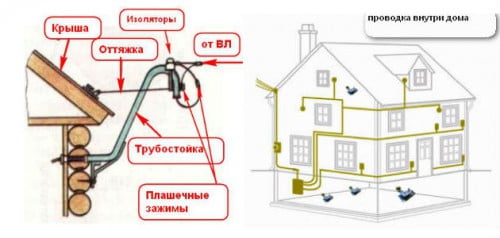

Ввод электричества в дом по схеме

По новым эталонам стали практиковать установку устройств учета на наружной части дома, потому дополнительно в самом помещении должен еще располагаться щиток, и последующий за ним автомат. В схожих случаях также целенаправлено установить УЗО, дабы оберечь жильцов от электротравм.

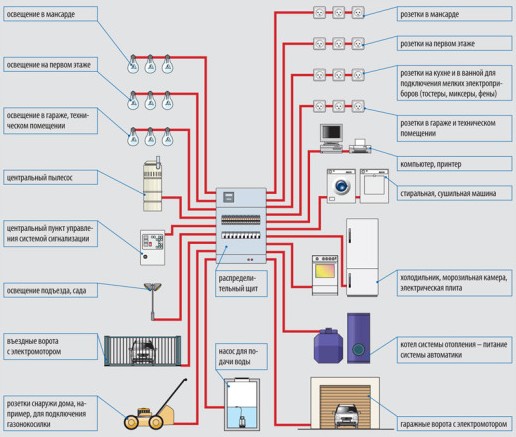

От вводного устройства учета выходит кабель, поступающий к внутреннему щитку, а от него конкретно разводятся кабеля по всему дому. Для полной надежности электрификации домашних критерий, следует делить сеть на несколько подсистем: для отдельных комнат, для кухни либо столовой и помещений завышенной влажности (санузел, ванная комната).

Рекомендация! Не устанавливайте выключатели в ванной комнате. Разрешено только монтировать розетку для фена либо электробритвы, другими словами для маломощных устройств.

Направьте внимание, количество автоматов в электрощитке непременно должно соответствовать числу групп, на которые вы разделили электроснабжение. Для огромных домов нужно разделять системы на каждый отдельный этаж (по мере надобности кооперировать с гаражом и хозяйственными постройками).

На что направить внимание при составлении схемы?

По сути, базисного метода составления схем не существует, все что от вас необходимо, это соответствовать своим потребностям и ничего не сочинять. Учтите ниже изложенные советы при составлении схемы для электричества в доме.

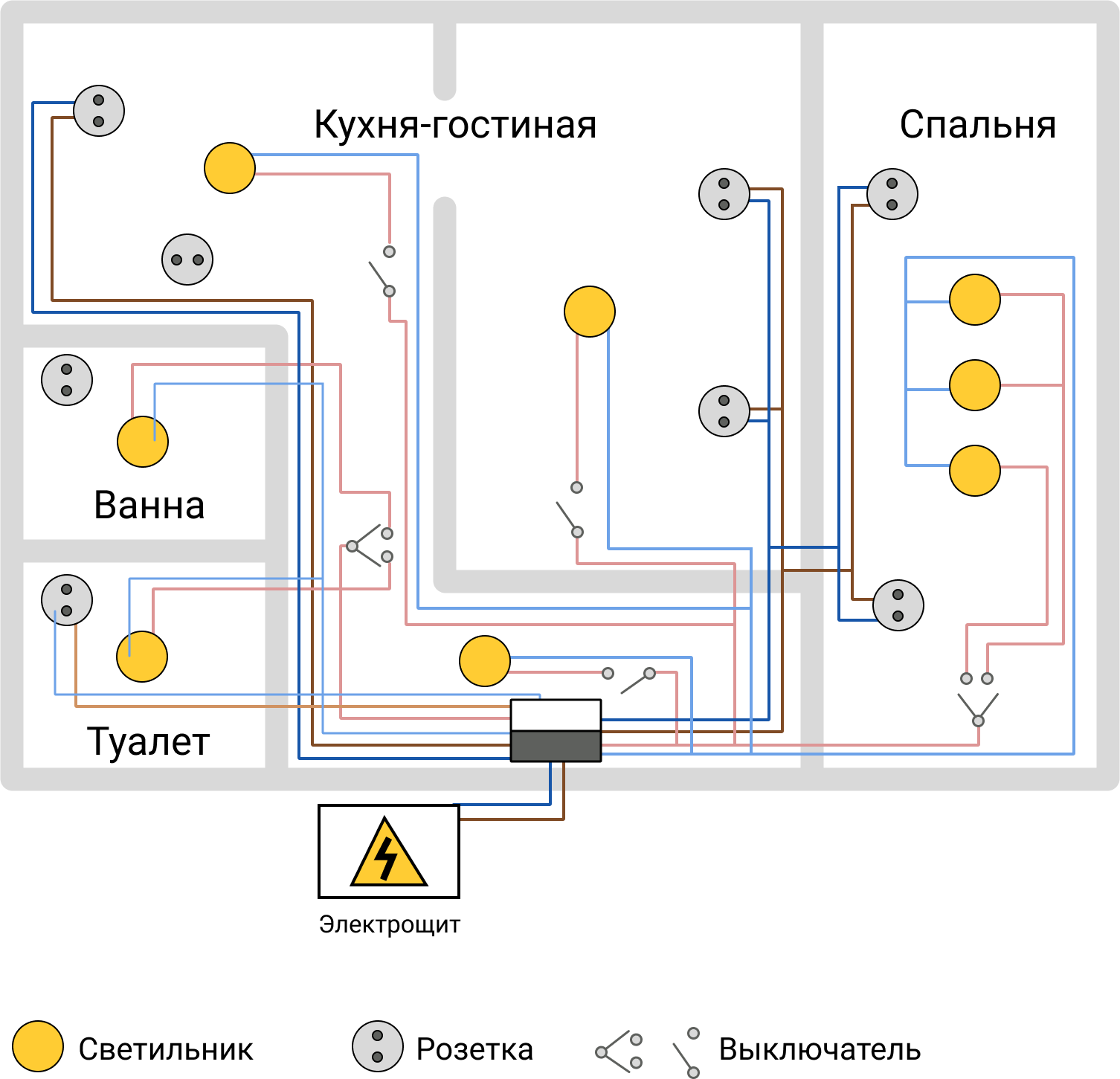

Схема проводки своими руками

1. Создавая схему с учетом массивных потребителей и бытовых приспособлений, таких как стиральная машина, духовка, холодильник, нужно учесть установка заземления. Принципиально его изобразить на схеме для наглядности выполнения работ. Тут целенаправлено внедрение трехжильных проводников.
2. Воплотить приготовленную схему идеальнее всего с кабельной устройством с величиной сечения более 2,5 кв. мм. Такие размеры совершенно подходят для установки розеток и осветительных приборов. Часто применяются для освещения проводники с сечением от 1,5 кв. мм.
3. Пытайтесь не перегружать розетки, принципиально, дабы суммарная мощность присоединенных потребителей в один источник не превосходила 4,5 кВт. Поэтому, необходимо делать раздельно каждую розетку под предполагаемый устройство.

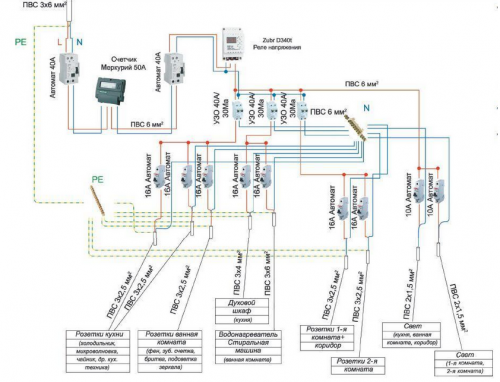

Вот так смотрится схема трехфазной проводки в личном доме.

Схема трехфазной проводки

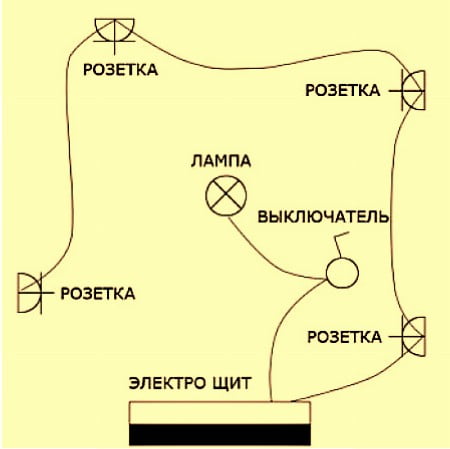

А это однофазовая схема, которая применяется не пореже, невзирая на огромное число электрического оборудования в каждом доме.

Схема однофазовой проводки

Следуем схеме и исполняем установка проводки

Дабы верно перенести в действительность сделанную схему, принципиально соблюдать вот таковой легкий метод:

• сперва производим точную разметку стенок. Расчертите монтажным карандашом места, в каких будут размещаться провода. Помните они идут строго в горизонтальном положении с вертикальным опуском либо подъемом к розеткам либо выключателям;

Принципиально! Нельзя делать диагональную разводку кабелей с целью экономично расходовать материал.

• розетки и выключатели размещаются на определенном расстоянии от пола. Очевидно, старенькый вариант никто уже не применяет, означает, устанавливать их стоит на высоте от пола 25-30 см, а выключатели 80-90 см.
• сделайте штробы под кабель и подрозетники. Располагайте эти устройства так, дабы ими было комфортно воспользоваться. В готовые штробы вставляются особые крепежи, но заместо них, может быть применен гипс, который накрепко зафиксирует провода в каналах, после этого накладывается слой штукатурки.

Если в штробах предусмотрена скрутка проводников, она должна производиться отменно и просит дополнительной изоляции. Для этого можно применять не токопроводящую ленту либо водянистую изоляцию.

Вас могут заинтриговать:

ПВХ труба для проводки: типы и особенности … ПВХ труба для проводки стала неподменным и нужным средством при работе с электрическими проводами. Кабеля удачно размещаются в таких…

Правила электробезопасности при работе с электроус… Каждый кто работает с электроприборами должен соблюдать правила электробезопасности. Халатность в таких процедурах может быть очень небезопасной, и с…

Установка проводки в доме и квартире. Виды и с… Разводка электрической проводки в доме издавна стала неотклонимым процессом. И сейчас большая часть начинающих мастеров практикуют такую установку самост…

Замена проводки старенького типа на новейшую и ее … Спустя время неважно какая проводка выходит из строя. Очевидно, воспользоваться покоробленными коммуникациями нельзя, потому нужна замена проводки. …

Схема проводки в личном доме

Мы уже рассматривали, как выполнить установка проводки в доме. Сейчас нужно уделить внимание схемам, которые посодействуют выполнить этот электромонтаж. На них изображены фактически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема проводки в личном доме поможет выполнить высококачественный электромонтаж.

Сейчас мы разглядим сбалансированный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они посодействуют накрепко защитить ваш дом от перепадов напряжения.

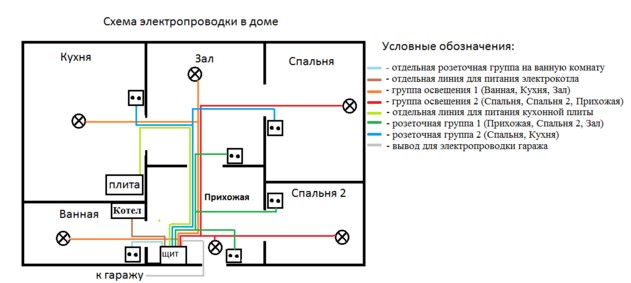

Схема проводки в личном доме

В этой схемы мы приняли решение разглядеть только один вариант разводки проводки по комнатам. По мере надобности вы также сможете поменять этот проект и добавить свои варианты. Проект нужно создавать, делая упор:

1. Общую нагрузку от электрических устройств.
2. Количество комнат.
3. Желание сберегать средства.

Сейчас мы предоставим типовую схему проводки в доме:

Что касается разных составляющих, мы советуем применять следующие устройства:

• Счетчик электроэнергии идеальнее всего установить однотарифный. Существует неограниченное количество регионов, в каких просто нет смысла устанавливать многотарифную продукцию.
• Мы советуем выполнить однофазовую сеть. В ближайшее время даже в современных домах применяется 220 Вольт, а не 380. Для вас также не следует слушать людей, которые молвят о том, что эта сеть не сумеет выдержать нагрузку. На данный момент многие производители стараются выпускать технику, которая потребляет маленькие объемы электроэнергии. Если вы верно изберите сечение провода, тогда он точно сумеет выдержать все нагрузки. В личном доме идеальнее всего применять кабель ВВГнг. Обычно для осветительных приборов выбирают сечение 1.5 мм, для розеток 2.5 мм.
• Количество розеток непременно должно рассчитываться в личном порядке. На плане проводки, который мы расположили сначала статьи обозначено только по одной розетке. Вы без помощи других рассчитаете их количество. Розеточных групп должно быть несколько. Они должны умеренно размещаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет сделать несколько розеточных групп. Любая из групп должна обслуживать по 2 комнаты вашего дома.
• На вводе для вас нужно установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Другие автоматы должны быть рассчитаны на 25 А. Свойства автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы можете защитить свой дом от утечки тока.
• Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
• Для питания с улицы для вас нужно завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть излишние средства, тогда можно будет приобрести кабель ВБбШв.
• В других комнатах для вас нужно применять светодиодные осветительные приборы. Они позволяют существенно понизить потребление электроэнергии. Также применять эту продукцию можно фактически в хоть какой комнате.
• Для ванной комнаты для вас следует установить розеточную группу, которая будет защищена при помощи УЗО. Это связано с завышенной угрозой поражения током.

Если вы собрались сделать проводку в доме трехфазной, тогда все элементы нужно подбирать исходя из черт. Принцип разводки проводки в данном случае останется неизменным. Если для вас будет любопытно, тогда сможете прочитать про схему подключения солнечной батареи.

Принципиально знать! Если вы планируете выполнить проводку в древесном доме, тогда схема будет смотреться по другому. Для древесного дома для вас потребуются другие элементы и комплектующие.

Сейчас вы уже понимаете, как выполнить монтажную схему проводки в доме своими руками. Если у вас появляются трудности, тогда сможете с нами связаться. Мы поможем решить эту делему.
