Эталон RJ-45 плотно вошёл в обиход сетевой отрасли. И за время применения уже успел обрасти заблуждениями, легендами, своими методиками и разными методами экономии при монтаже. Об этом всём, также о распиновке, мы и поведаем в этой статье.
Мало терминологии
«Сетевики» применяют термин RJ-45 для обозначения разъёма для соединения узлов локальной сети. По сути разъёма с таким заглавием официально не существует.

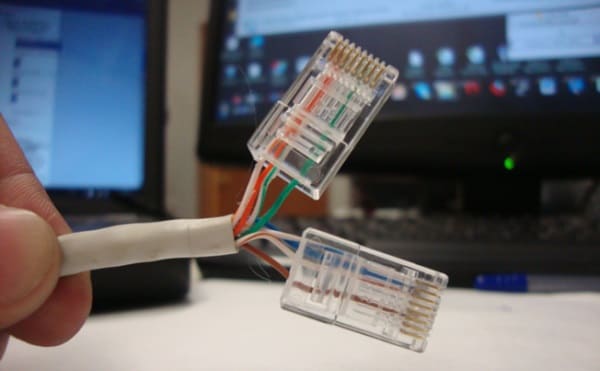

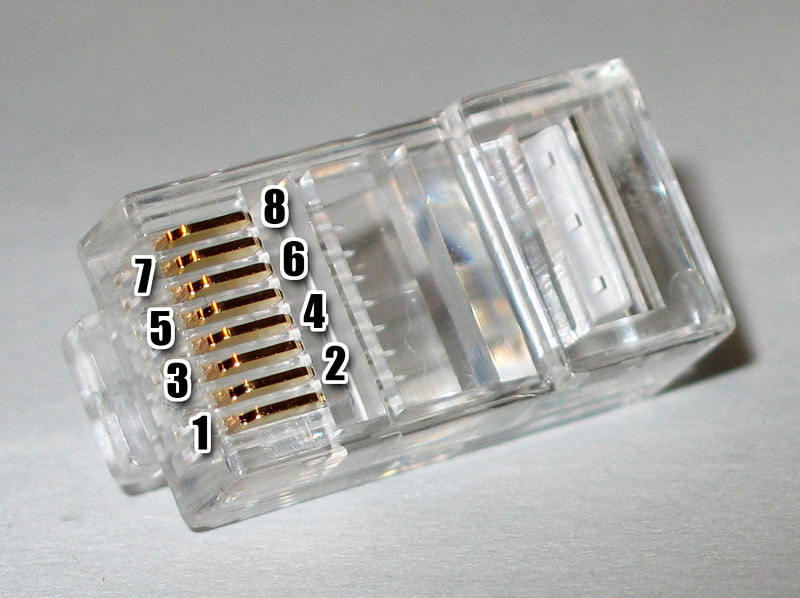

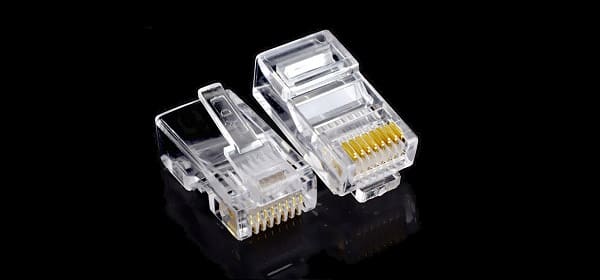

ФОТО: wikipedia.org Так смотрится самый распространённый штекер в мире
Под RJ-45S принято осознавать эталон, по которому вообщем подключаются модемы. К тому же, конкретно разъёмы эталонов RJ обозначаются приблизительно так: 8P8C. Кстати, это и есть правильное название разъёма, который именуют RJ-45. И он находится в почти всех эталонах: RJ-33X, RJ-61X и других. Что любопытно, официальный RJ-45S употребляет разъём 8P4C. В заглавии зашифровано количество вероятных контактов и задействованных. К примеру, 8P8C имеет 8 гнёзд, в каждом из которых есть по одному контакту. А вот 8P4C имеет всего 4 контакта, хотя гнёзд 8. Все же, при подключении не всегда бывают задействованы все физические контакты.
Любопытно, что неурядица в заглавиях имеет место не только лишь в Рф, но и за рубежом. 8P8C именуют RJ-45 и спецы, и магазины, и время от времени даже производители. Мы тоже присоединимся к ним и будем считать RJ-45 разъёмом 8P8C.
Конструкция RJ-45

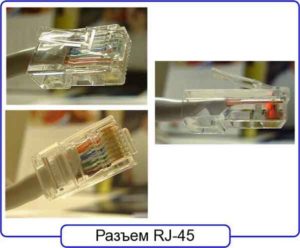

Конструкция разъёма подразумевает наличие вилки и розетки. Вилка, штекер либо коннектор обычно представляет собой пластмассовый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена особая отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.
Конструкция коннектора имеет разовый механизм, который при обжиме прижимает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.
Распиновка RJ-45

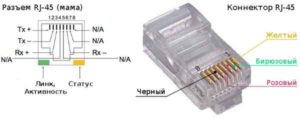

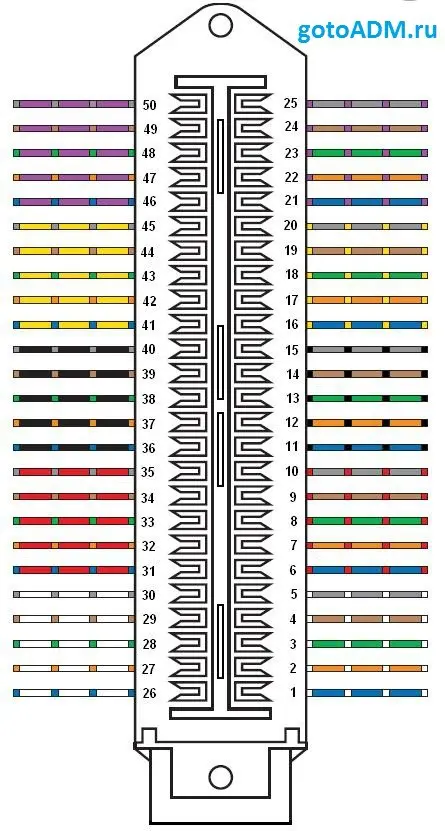

Распиновка — это размещение проводов и контактов в коннекторе таким макаром, дабы розетка смогла создавать обмен данными по этому каналу связи. Для правильного совмещения проводки и контактов применяется цветовая раскраска. Она регламентирована эталоном TIA/EIA-568. В витой паре на 8 жил имеется 4 главных цвета: зелёный, синий, оранжевый, карий и 4 парных для них: бело-зелёный, бело-синий, бело-оранжевый и бело-коричневый.

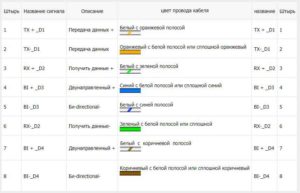

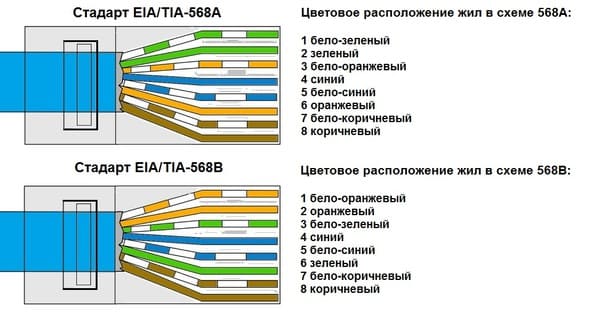

ФОТО: prohelps.ru Как видно из схемы, зелёная и оранжевая пара просто изменяются местами
TIA/EIA-568 советует применять цвета в четком порядке для стандартизации сетевых кабелей. Утверждённую цветовую разметку необходимо применять, если вы желаете, к примеру, без помощи других обжать кабель от провайдера. Если же нужен кабель для соединения разноранговых устройств — роутера и компьютера, можно просто не путать порядок цветов на обоих конца кабеля. Другими словами, если синий цвет на первом контакте 1-го конца, он должен быть синим и на первом контакте второго конца.
Официально же существует два вида распиновки — «А» и «B». В Рф как-то больше прижился тип «B». На первых 2-ух контактах расположены бело-оранжевый и оранжевый, потом бело-зелёный, далее синий и бело-синий, зелёный и бело-коричневый с карим. Другими словами, как такой логики в цветах выудить нельзя. Но далее мы объясним, почему не стали просто применять парные цвета по порядку. Вообщем, неурядицы с Ethernet как-то очень много. Она кстати, наблюдается и в 4-жильных проводах от провайдеров Веба. Дело в том, что по 4 жилам можно отлично организовать сеть на скорости до 100 Мбит/с. И естественно, что это метод сберечь. Но неурядица начинается в распиновке. К коннектору должны подходить две пары — оранжевая и голубая. Оранжевая не нарушает логику — на первом месте бело-оранжевый, потом сам оранжевый. А вот бело-синий и его пара вешаются на 3 и 6 контакты, другими словами на те, на которые в 8-жильном типе «B» идёт зелёная пара. Вот такая вот каша с этим RJ-45, который 8P8C.
Кроссовер
Кроссовером именуют тип распиновки для соединения 2-ух одноранговых узлов сети между собой: пк и пк, свич и свич, хаб и хаб и т. д. Способ соединения сильно стал неактуальным и в ближайшее время изредка применяется, так как беспроводные сети и всесущие роутеры наводнили всё.

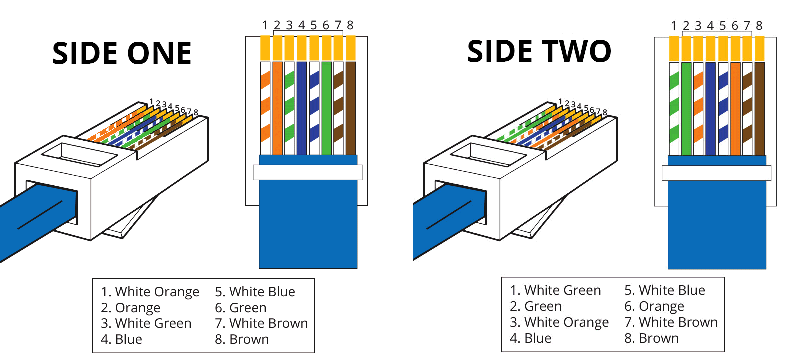

ФОТО: pinimg.com Для кроссовера берём тип «A» с одной стороны кабеля и тип «B» c другой
Распиновка кроссовера очень увлекательна: с 1-го конца кабеля одна схема, с другого — другая. Если сопоставить их с официальными типами распиновки «A» и «B», то мы увидим, что на различных конца кабеля будут они, типы «A» и «B». Этим и разъясняется такая увлекательная схема подключения разноранговых узлов. На самом деле, просто так исторически сложилось, что ранее при помощи кроссовера соединялось огромное количество одноранговых устройств. А вот уже соединение этих узлов с другими типами производилось схемами «A-A» и «B-B».
Обжим кабеля

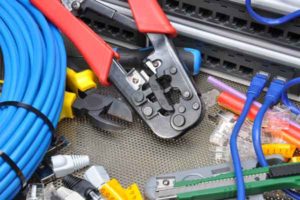

Для автоматизации процесса обжима применяется особый инструмент под заглавием «кримпер». Снаружи он кое-чем припоминает традиционные пассатижи. Исключительно в рабочей области находится особое гнездо для RJ-45.

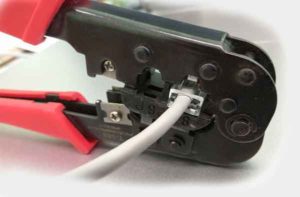

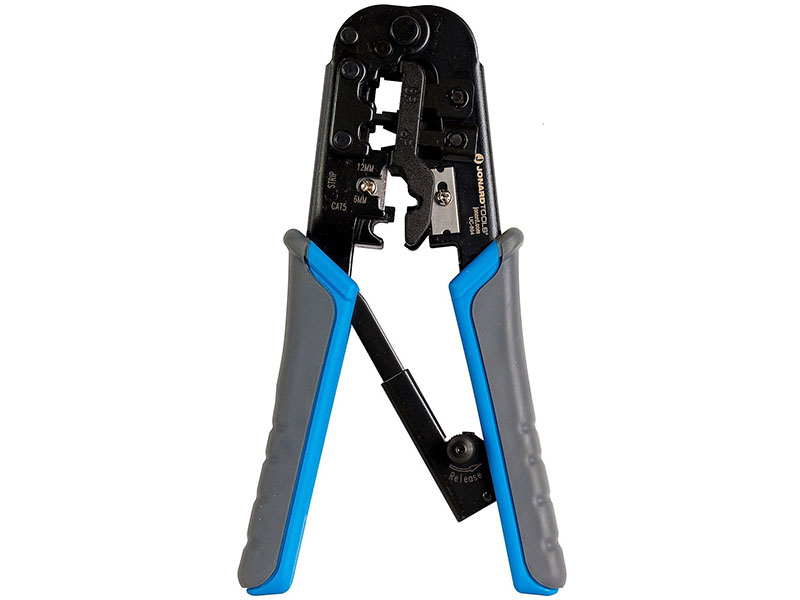

ФОТО: skomplekt.com В большинстве случаев кримпер универсален, может обжимать и RJ-45 и, к примеру, RJ-11

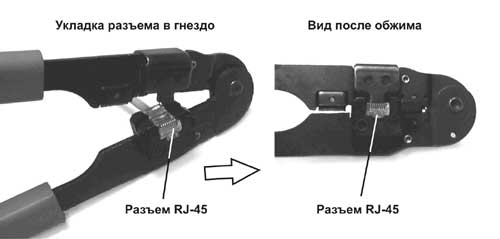

В него вставляется коннектор с заправленными согласно схемы проводами, и ручки сжимаются руками. 8 штырей на одной из частей кримпера вдавливают контакты в провода. То же самое происходит и с фиксатором в области размещения обмотки кабеля. Таким макаром, за пару движений кабель оказывается обжат. Всё, по сути, до боли просто. Большая сложность в этом процессе — верно расположить провода в коннекторе и не перемешать их.
Если необходимо срочно обжать кабель, а под рукою нет кримпера, можно взять ординарную отвёртку. С её помощью необходимо вмять каждый контакт и фиксатор. Естественно, что это временная мера и надёжного соединения таким «отвёрточным» методом получить навряд ли получится.
RJ-45 стал разъёмом де-факто при монтаже и проектировании локальных вычислительных сетей. А так как на данный момент и скоростной веб стал подключаться через PPPoE, то разъём внедрился и там. Но всё же неурядицы и легенд вокруг эталона не убавилось. Ну и навряд ли это произойдёт в наиблежайшие годы. Очень много устройств подключены в сеть принятым методом. А означает, можно смело переименовывать и эталон, и разъём в RJ-45 и считать его официальным при разработке сети.
Разъем распиновка Ethernet-коннектора схема подключения кабеля
Разъем распиновка коннектора RJ45 — пошаговая аннотация подключения кабеля
Разъем распиновка RJ45, где применять эти коннекторы? Это тип протокола связи, который применяется для Ethernet и других междугородных коммуникаций. При таком типе связи данные передаются между 2-мя электронными устройствами, такими как микроконтроллеры либо процессоры, на очень огромное расстояние без утраты.
Обычно для передачи этих данных применяются протоколы связи, такие как SPI, USART, IIC. Эти два устройства связаны при помощи кабеля к примеру, такового как CAT. Кабели CAT подключаются к цепи через этот разъем RJ45, которые поддерживают хоть какой тип интернет-кабеля, к примеру, USP, CAT5e, CAT6 и т.д.
Существует также много типов разъемов RJ45, они все фактически одинаковы, не считая внешнего облика и свойства сборки, но делают одну и ту же функцию. Так что если вы ищете разъем для связи по протоколу RJ45, то этот разъем может быть правильным выбором вам.
Как применять разъем RJ45
Разъем RJ45 имеет 8 контактов, как показано выше. Очень принципиально избрать надлежащие выводы для ваших данных и заземления, дабы выполненная разъем распиновка RJ45 работала отлично. Основное преимущество применения связи RJ45 состоит в том, что они подключаются при помощи кабелей CAT. Эти кабели CAT состоят из скрученных парных проводов, а провода помещены в специальную изоляционную оболочку, которая защищает их от повреждений и наружных шумов.
Так как провода скручены попарно, то один из этих 2-ух проводов будет употребляться для передачи сигнала либо данных, а другой будет заземляющим проводом, который препятствует появлению сторонних помех в проводе, по которому идет информация на огромные расстояния.

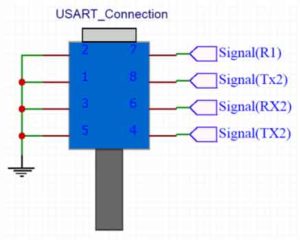

Обычной пример схемы подключения для соединения USART с 2-мя линиями данных RX и TX показан ниже:
Читайте также: Индикатор мобильного вызова — чей телефонный номер
Линией передачи данных может быть, что угодно от USART, SPI либо даже IIC. Направьте внимание, что в каждой витой паре один провод несет данные, а другой — заземлен. Другими другими способами для этого протокола являются связь RS232 и протокол связи RS485. Эти кабели также поддерживают POE (питание через Ethernet) и, поэтому, могут также подавать питание на модули по мере надобности.
Особенности
- Обычно применяется в соединении Ethernet
- Передача данных на огромные расстояния
- Передача данных в гулкой обстановке
- Междугородняя проводная связь
- Поддерживает питание через Ethernet
Разъем распиновка подключения к сети RJ45

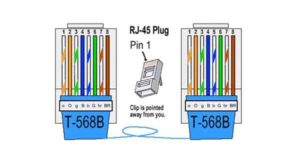

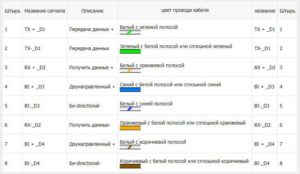

Существует два эталона для кабельной проводки RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба верны. Вы сможете применять хоть какой из них для обжима сетевого интернет-кабеля RJ45.

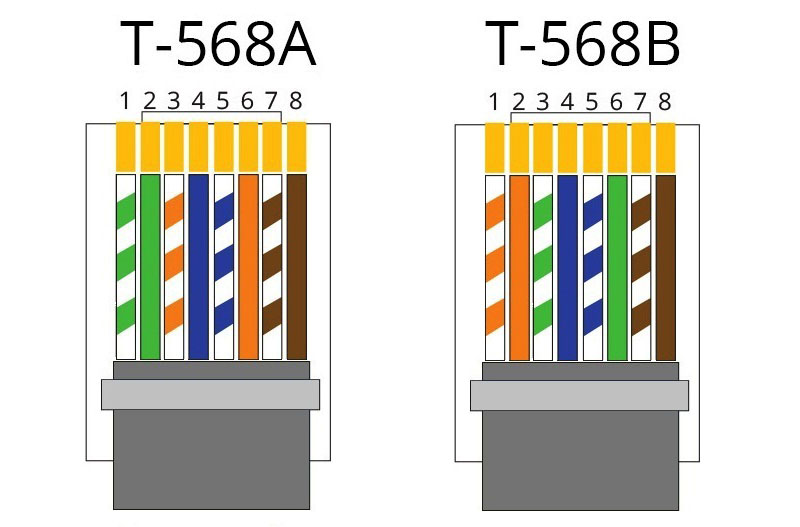

Схема подключения кабеля ETP Ethernet EIA/TIA 568A
Схема подключения кабеля ETP Ethernet EIA/TIA 568B
Примечание: очень принципиально, дабы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. Если нет, производительность будет ухудшаться.
Как подключить свой кабель RJ-45 Ethernet
Интернет-кабель прост в подключении. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной модуль Rj-45 и прямые руки. Кабель, разъемы и обжим для соединителя доступны в местном компьютерном магазине либо в большинстве электрических центров.
Отмотайте провод с катушки на подходящую длину и обрежьте.

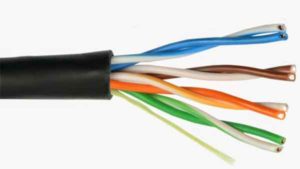

Снутри интернет-кабеля есть 8 проводов с цветовой шифровкой. Они скручены в 4 пары проводов. Один провод в паре однотонного цвета, а другой в главном белоснежный с цветной полосой. Начните с 1-го конца и снимите оболочку кабеля (около 2-3 см) при помощи съемника либо ножика. Изоляция проводов кабеля должна оставаться неповрежденной!

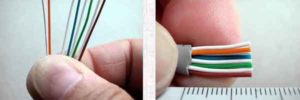

Раскрутите пары и выровняйте провода в правильном порядке (см. Схему контактов EIA/TIA 568B либо EIA/TIA 568A выше). Выровняйте провода и обрежьте концы проводов, оставляя приблизительно 12-14 мм длины провода.
Читайте также: Мосфет транзистор огромного размера своими руками
Удерживая разъем RJ-45 (зажим), осторожно воткните провода в разъем. Каждый провод должен быть вставлен как можно поглубже (к фронтальной части коннектора RJ45).
Проверьте порядок проводов снова. Аккуратненько держите провод и накрепко обожмите RJ-45 модульным обжимным соединителем.
Повторите вышеуказанное для второго разъема RJ45 на другом конце кабеля.
Вот и все. Проверьте кабель Ethernet.
Что если ваш кабель Ethernet не работает?
Проверьте следующее:
- Вы выровняли провода в правильном порядке на обоих концах кабеля?
- Соединен ли контакт 1 разъема с бело-оранжевым (EIA/TIA 568A) либо бело-зеленым (EIA/TIA 568B) на обоих концах кабеля?
- Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.
- Вы плотно придавили все железные контакты разъема RJ45?
- Плотно обожмите разъем при помощи обжимного устройства снова.
В текущее время существует четыре более распространенных эталона Ethernet для неэкранированной витой пары:
Длина кабеля Ethernet UTP:
Длина каждого сектора сетевого кабеля может достигать 100 метров, хотя некоторые производители разных устройств требуют 150 метров. Автосогласование является требованием для применения 1000BASE-T, в согласовании со эталоном. Несколько драйверов устройств позволят для вас установить полнодуплексный режим 1000 Мбит/с для устранения заморочек автосогласования.
Коннектор RJ 45 — распиновка по цветам, схема обжатия
Коннектор RJ 45 (Registered Jack), самый нередко применяемый разъем в мире, используемый в устройстве всех локальных сетей, был разработан в 1975 году компанией «Bell Labs» с целью упрощения подключения сетевого оборудования.
Сейчас мы разглядим разные схемы обжатия патч-корда RG 45 по цветам на 4-х либо 8-ми жильный сетевой кабель, поведаем какие бывают коннекторы.
Устройство патч-корда
На самом деле RJ 45 — это пластмассовый колпачок в каком проделано 8 одинаковых каналов, разбитых между собой перегородками. Над каждым из каналов находятся так именуемые ножики они смотрятся, как два острых шипа, при опрессовки кабеля, обжимной механизм клещей с силой давит на ножики коннектора, те в свою очередь прорезают и фиксируют жилы кабеля.
Виды коннекторов

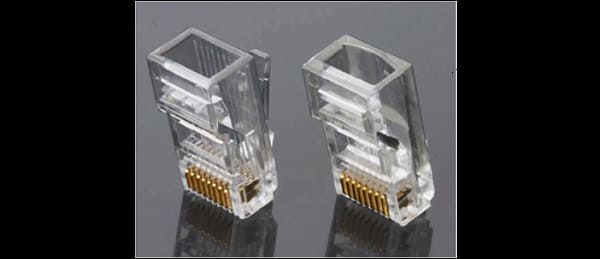

Стандартный коннектор. Обыденный пластмассовый коннектор выпускается под два типа кабеля: круглый и тонкий. Обычно таковой разъем предназначен для работы снутри помещения, так как отсутствует защитный резиновый либо виниловый колпачок, что предполагает попадание воды.

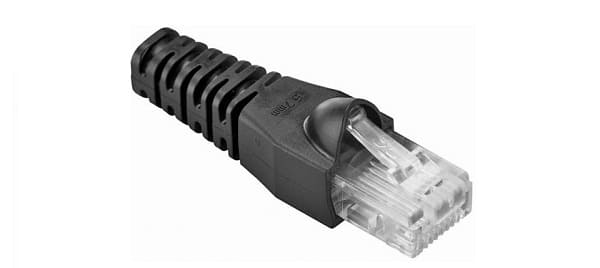

Стандартный коннектор с защитным колпачком. Все тот же пластмассовый разъем, но на основание которого надевается резиновая, виниловая либо пластмассовая накладка. Для дополнительной защиты и удобства загона жил коннектора можно применять особый уплотнитель.

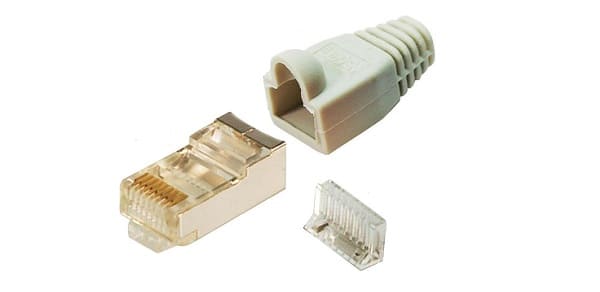

Экранированный патч-корд. Таковой разъем применяется для обжатия экранированного FTP кабеля, что дополнительно защищает от разных помех и наводок. Для utp кабеля таковой разъем совсем необязателен.
Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля
Многих интересует вопрос — Что лучше 4-х либо 8-ми жильный кабель витой пары? Обжатие 2-ух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. К примеру провайдер веба заводит в Вашу квартиру или 2-х парный кабель или 4-х — различия нет никакой, так как пропускная способность сети, которую сформировывает хоть какой поставщик веба в Рф не превосходит 100 Mb\s.
4-х парный кабель сотворен для работы в гигабитных сетях, при условии, что все составляющие в сети будет иметь сетевую карту с таковой поддержкой, что достаточно накладно. Пример: копирование файла при 100 Mb\s происходит на 50% медлительнее ежели в сети 1000 Mb\s.
Обжим 4-х парного кабеля
Вначале было 2 схемы обжатия по эталону EIA/TIA — 568 B и EIA/TIA — 568 А. 1-ый тип применялся для объединения терминалов либо компов с роутером, а 2-ой тип его еще именуют «кросс» для соединения роутеров между собой. Сейчас хоть какой роутер на программном уровне распознает тип подключения, потому эталон обжатия не имеет значения, главное что бы на 2-ух концах кабеля распиновка по цветам совпадала.
На видео: Обжим витой пары 4 и 8 жил.
Обжим 2-х парного кабеля

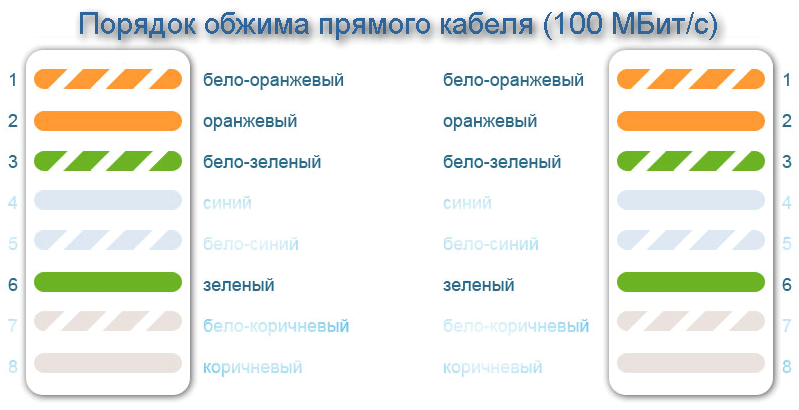

Для обжатия 2-х парного кабеля применяются 1-ые три канала и 6-ой из хоть какой схемы EIA/TIA — 568 B либо EIA/TIA — 568 А.
Обжим 4-х парного кабеля на два компьютера
Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень комфортно в особенности когда прокладка дополнительного кабеля затруднена по разным причинам.
