Схема двухклавишного выключателя на две лампы

Разглядим три схемы подключения двухклавишного выключателя:

  • Схема подключения двухклавишного выключателя традиционная
  • Схема подключения двухклавишного выключателя и 2-ух розеток
  • Схема подключения двухклавишного выключателя для светодиодных ламп и розеточные группы.

Стандартная раскраска кабелей белоснежный, синий, бело-зеленый. Но так как на схеме белоснежный цвет будет плохо видно, считаем красный кабель белоснежным:)

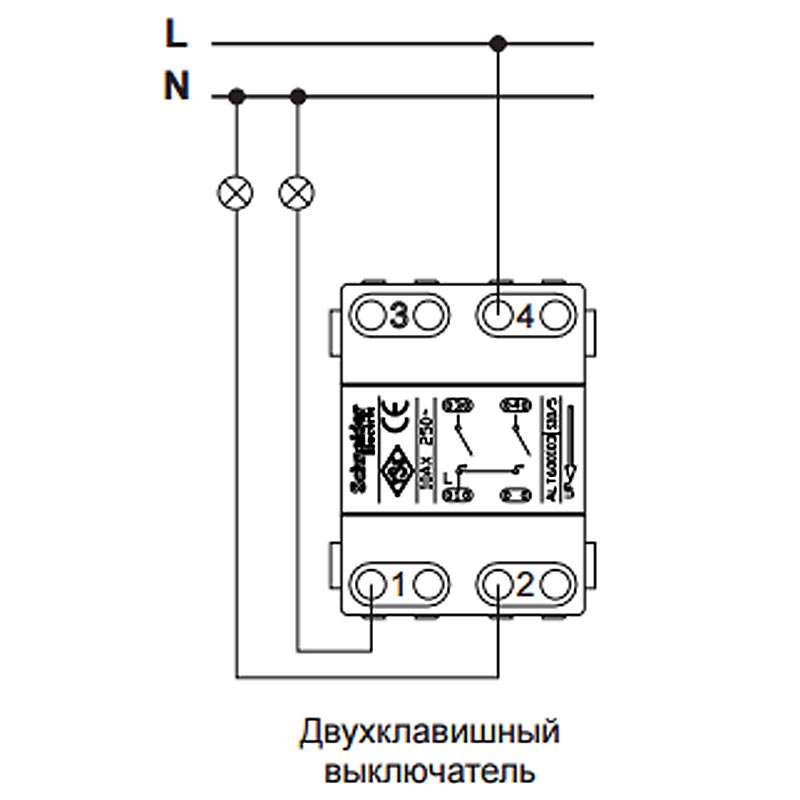

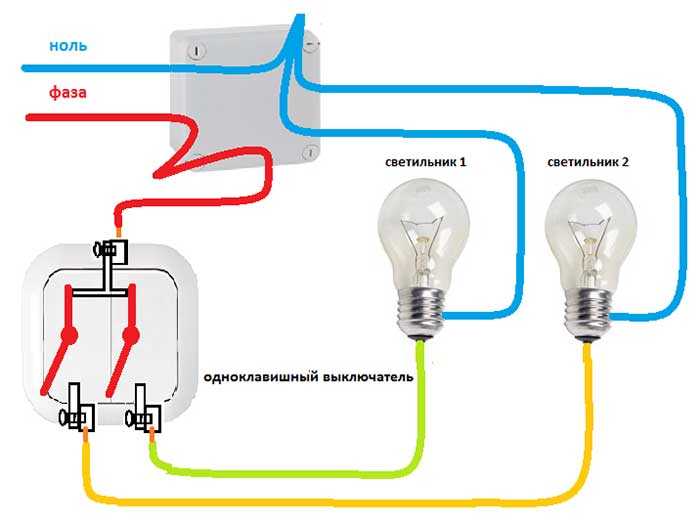

Схема подключения двухклавишного выключателя традиционная

Для начала разглядим традиционную схему подключения двухклавишного выключателя, что бы у вас появилось осознание самого процесса подключения, а так же появились базисные способности чтения электрических схем.

На традиционной схеме двухклавишного выключателя соединяем:

  • Приходящий кабель красный (фаза) соединяем с красным (фаза) выключателя;
  • Приходящий кабель синий (ноль) соединяем с синим (ноль) лампы;
  • От выключателя синий (фаза) соединяем с красным (фаза) лампы (левая кнопка выключателя);
  • От выключателя зеленоватый (фаза) соединяем с зеленоватым (фаза) лампы (правая кнопка выключателя);

На схеме мы лицезреем, что фаза от приходящего кабеля идет на двухклавишный выключатель. А от двухклавишного выключателя от каждой кнопки выходит уже два провода с фазой. Соответственно, от левой кнопки фаза у нас идет на лампу 1, а от правой кнопки фаза идет на лампу 2. Нулевой провод от приходящего кабеля мы соединяем с нулевым проводом от лампы.

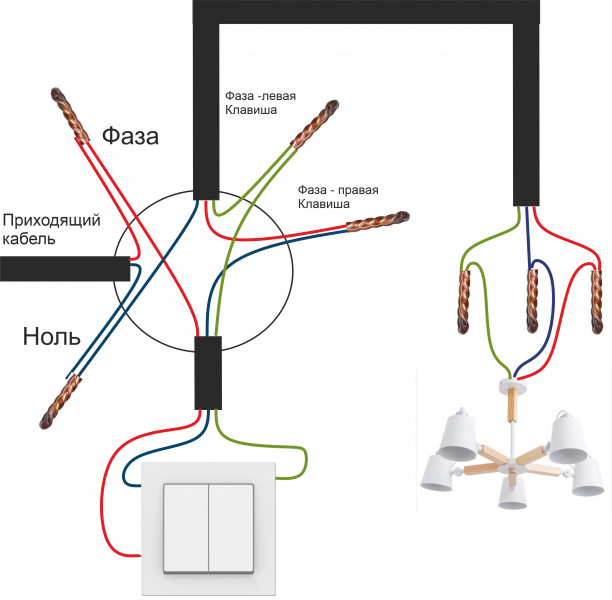

Схема подлючения двухклавишного классическая

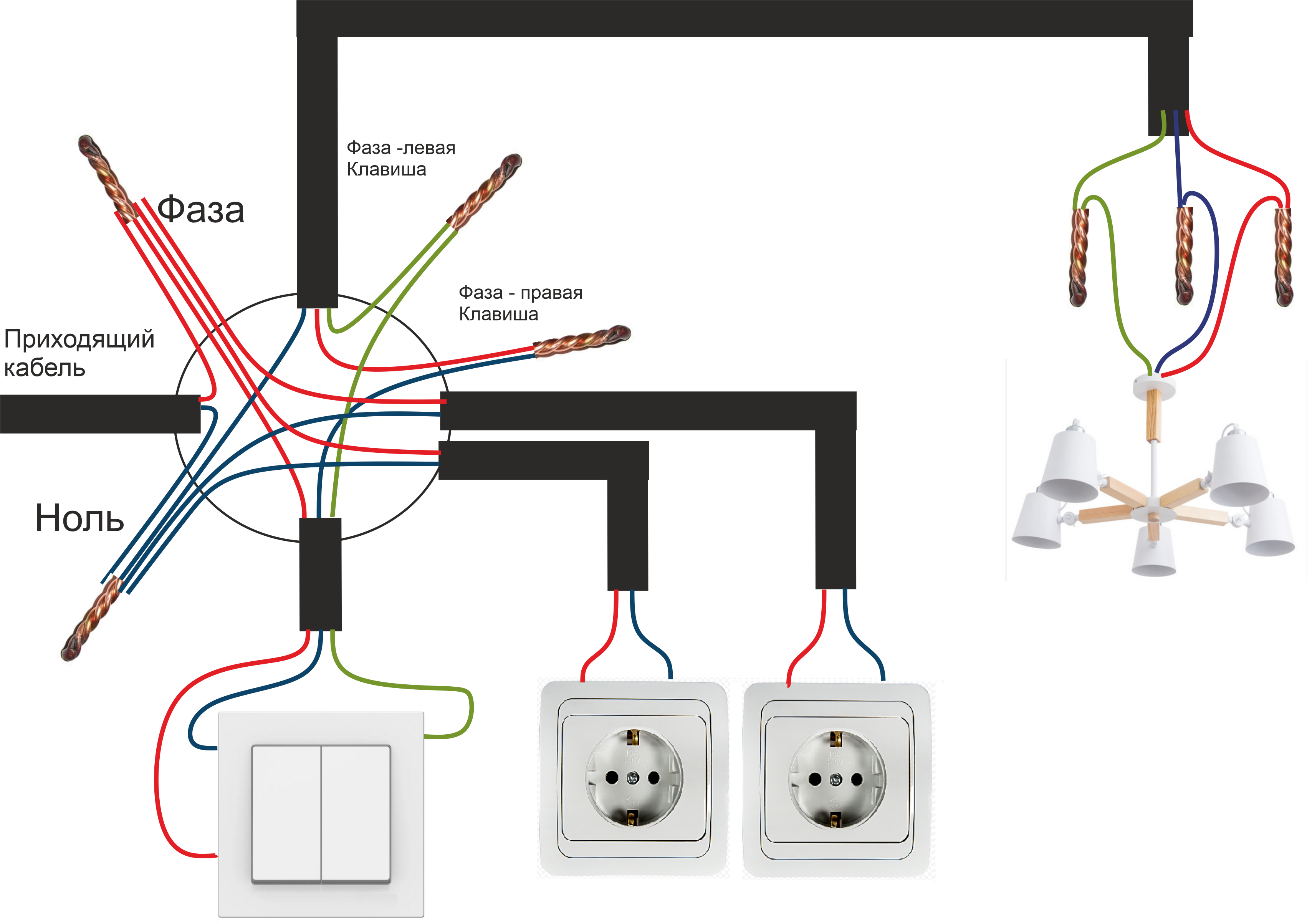

Схема подключения двухклавишного выключателя и 2-ух розеток

Данная схема фактически не отличатся от традиционной схемы подключения двухклавишного выключателя , кроме того, что два кабеля от розеток мы подключаем к приходящему кабелю. В чем отличие:

  • от приходящего кабеля красный (фаза) соединяем с красным (фазой кабеля №1) и красным (фазой кабеля №2).
  • от приходящего синий (ноль) соединяем с синим (ноль кабеля №1) и синим (ноль кабеля №2).

В одной распределительной коробке мы можем подключить до 4 розеток. Если розеток больше ставим дополнительную распределительную коробку. Поэтому как скручивать более 6 проводов не рекомендуется. Ну и скрутить 6 проводов отменно будет проблематично, лучше поставить дополнительную распределительную коробку под розетки.

Схема подлючения двухклавишного выключателя и двух розеток

Схема подлючения двухклавишного выключателя и 2-ух розеток

Схема подключения двухклавишного выключателя для светодиодных ламп и розеточные группы.

Для подключения светодиодных ламп так же будем применять традиционную схему подключения двухклавишного выключателя, но с дополнениями:

  • 1 распределительная коробка — применяется для двухклавишного выключателя;
  • 2 распределительная коробка — для групп розеток;
  • 3 распределительная коробка — для объединения в группы светодиодных ламп.

Из первой распределительной коробки у нас выходят два магистральных кабеля:

  • 1 магистральный кабель на розеточные группы;
  • 2 магистральный кабель на группы светодиодных ламп.

Для розеточных групп просто и просто — красный (фаза) с красными, а синий (ноль) с синими проводами, зеленоватый (земля, если есть) с зеленоватыми.

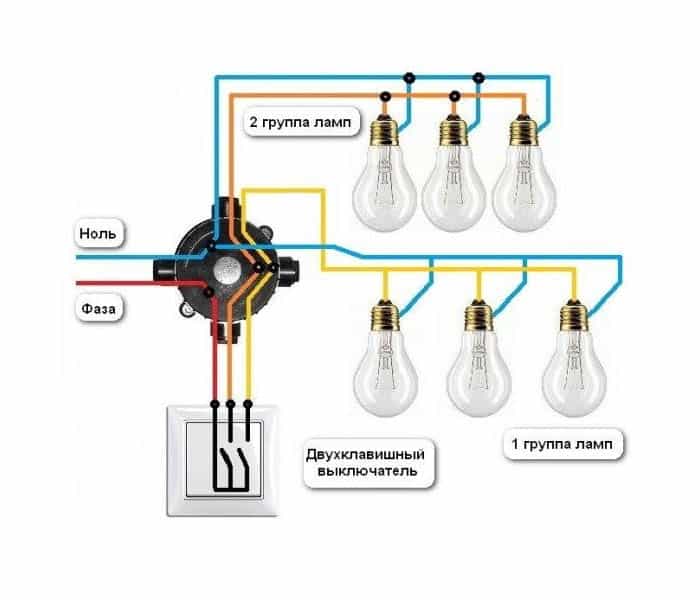

Для групп светодиодного освещения:

  • Для левой кнопки (1-ая группа ламп)- красный (фаза) с красными;
  • Для правой кнопки (2-ая группа ламп)- зеленоватый (фаза) с красными;
  • Синий (ноль) с синими.

Советы при организации светодиодного освещения:

В место распределительной коробки, в месте где будет устанавливаться диодная лампа выпустить пучек кабелей, произвести скрутку, за изолировать и аккуратненько уложить у потолка. Так у вас всегда будет доступ к скруткам.

Если светодиодных ламп 8 и поболее, то у потолка можно выполнить 2 распределительных узла (без коробок), оставив техзапас кабеля 20-30 см. Что бы по мере надобности можно было вынуть скрутки и провозвестии техобслуживание либо же модернизацию.

Светодиодные лампы лучше соединять клеммами wago пружинного типа ( нагрузки фактически нету), и в хоть какой момент времени вы можете отсоединить либо поменять светодиодную лампу.

Как подключить двухклавишный выключатель

Основным различием и особенностью двухклавишных выключателей является количество контактов, которые видно с оборотной стороны. Контактов должно быть три — один общий и два выхода.

Три контакта имеет и проходной выключатель либо перекрестный, но там логика работы совершенно другая.

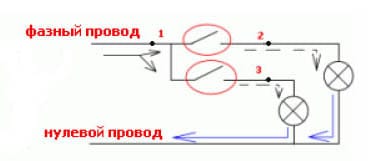

По механизму работы двухклавишный выключатель соответствует двум одноклавишным. Вспоминаем, как работает одноклавишный выключатель. Он имеет только два рабочих положения включен либо выключен, это для электрической цепи значит замкнутый контакт либо разомкнутый. Выключатель в цепи освещения коммутирует цепь фазы, идущей на осветительный устройство .

В домашних критериях в проводке двухклавишный выключатель разрывает цепь подачи фазы на два отдельных осветительного прибора . И работают две кнопки независимо, любая из них управляет только собственной лампочкой либо группой лампочек.

Двухклавишные выключатели в квартирах ставят на входе в вблизи находящиеся комнаты, к примеру, ванная комната и кухня. Тогда с 1-го выключателя управляете светом в 2-ух комнатах, а фазный провод подходит только один к выключателю.

2-ой пример — это управление лампочками в люстре на 4 и поболее ламп. Одной кнопкой включаем одну группу для обыденного освещения и 2-ой кнопкой плюс к первой группе включаем и другие лампочки, когда необходимо усиленное освещение.

Подключение выключателя на две лампочки

В устройствах с 2-мя кнопками имеется рабочая часть с 3-мя контактами, из которых один является входящим, а два — отходящими. Конкретно у исходящих контактов находится независящее друг от друга управление, осуществляющееся при помощи выключателя.

Выключатель нужно расположить так, дабы отходящие контакты находились сверху. Это является принятым эталоном для положения «включения/выключения». Стандартные выключатели устанавливают: ввысь — включение, вниз — выключение.

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть подключены фазные провода потребителей, другими словами от отдельных 2-х лампочек.

Нулевой провод должен выводиться к потребителям из распределительной коробки, при всем этом он не должен перейти через выключатель.

Установка выключателя

Перед выполнением электромонтажных работ непременно отключите напряжение, методом выключения автомата в щитке на входе квартиры.

Направьте внимание, что установка проводки делают перед оштукатуриванием стенок и потолка.

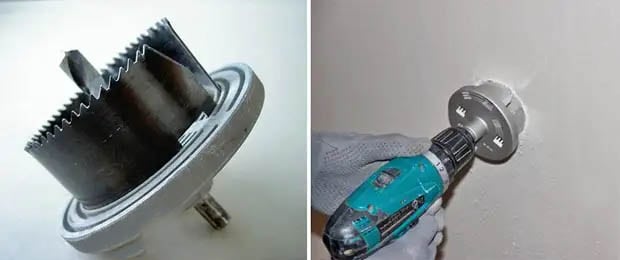

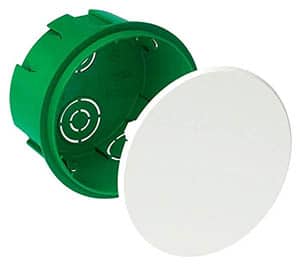

Для установки подрозетника под выключатель придется выдолбить в стенке углубление, можно пользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой.

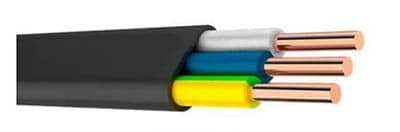

Для монтажа двойного выключателя пригодится как минимум трехжильный провод, и необходимо четыре жилы, если у вас в проводке квартиры есть заземляющий защитный проводник PE.

Для соединения коммутационного аппарата с питающей сетью обычно применяют провода сечением от 1,5 до 2,5 мм².

В текущее время для монтажа домашней проводки применяются провода и кабели только с медными жилами. Провода и кабели с дюралевыми жилами для внутренней проводки применять нельзя.

При планировании помним, что высота монтажа электроустановок личного использования (выключателей) по ПУЭ — от 0,8 м до 1,7 м, расстояние до газовой трубы — более 0,6 м, до дверного косяка — минимум 0,15-0,20 м.

В случае если нужно подключить люстру с огромным количеством ламп, для надежности лучше выбирать выключатель с номинальным рабочим током 10 А. И это если применяются лампы накаливания, а так как сейчас в главном идут светодиодные лампы, то и ток можно избрать меньше.

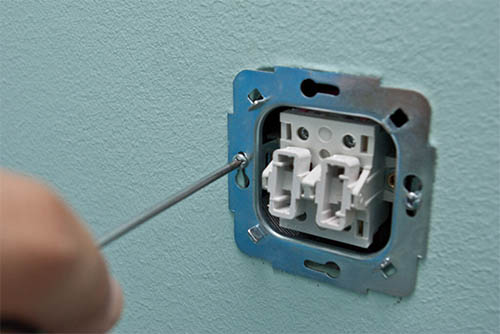

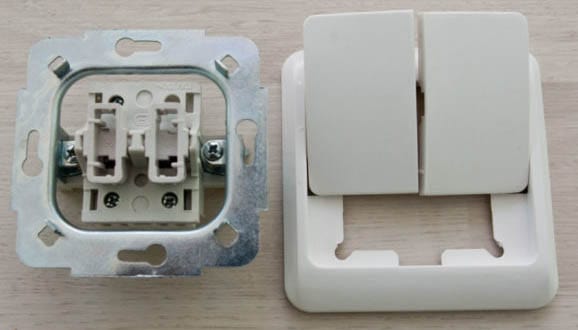

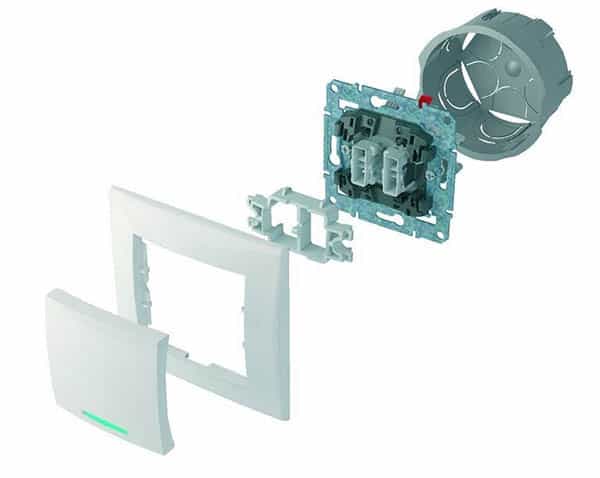

Сейчас разбираем выключатель для комфортного подсоединения проводов. Для этого демонтируете сами кнопки. Если не выходит вручную, просто потянув их на себя, воспользуйтесь обычной отверткой, поддев кнопки с боковой стороны.

Убираем декоративную рамку. Она может быть на защелках либо приверчена винтом.

Сейчас в руках остается сам корпус с креплениями по краям и внутренняя контактная часть. Основная задачка заключается в подаче напряжения с фазного проводника на общий контакт. Дальше при замыкании каждой из кнопок эта фаза будет расходиться на один либо другой контур освещения.

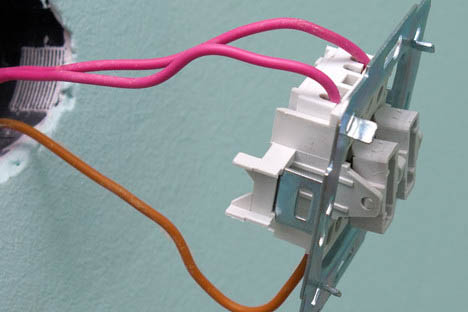

В большинстве выключателей к его клеммам провода подсоединяются с помощью винтообразных зажимов. На данный момент есть более современные модели с подпружиненными клемниками, в них установка провода происходит намного легче, довольно только воткнуть зачищенный кончик в зажимное устройство. Рекомендуем приостановить свой выбор на таком варианте.

Подключение проводников к двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

После чего можно возвратить на место все декоративные рамки и сами кнопки.

Установка проводов в распределительной коробке

Установка распределительной коробки лучше создавать конкретно над самим выключателем, на расстоянии около 15-20 см от потолка.

В распределительную коробку могут входить следующие кабеля:

  • питающий от автомата в щитке,
  • кабель на выключатель,
  • кабели на осветительные приборы.

Прежде всего соединяете все нулевые проводники . Они, обычно, синего цвета. Ноль не проходит через двухклавишный выключатель и поступает впрямую от щитка на осветительный прибор, через соединения в распредкоробке.

Дальше по порядку идет защитное заземление . Это желто зеленоватый провод. Соединяете их между собой. Если заземляющего проводника в квартире нет, а кабель двужильный, то этого соединения в распаечной коробке не будет.

Одно из различий в схемах подключения касается систем заземления. В домах старенькой постройки использовалась устаревшая система TN-C.

Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, потому от автомата в квартиру проходят только два провода заместо 3-х.

Современная система заземления TN-S не просит объединения земли с нолем, потому от щитка прокладывают три стандартных проводника.

Рассредотачивание проводов остается этим же, но в распредкоробке происходит повышение количества соединений, так как земля совместно с нолем отчаливает к группам ламп каждый по собственному проводу.

Остается подключить фазные проводники . Тут необходимо быть максимально внимательным. Поначалу берете фазу, которая идёт с питающего автомата. Потом к нему подсоединяете провод, который идет от общего фазного контакта двухклавишного выключателя.

Сейчас остается четыре свободных провода. Это два провода с выходов выключателя и два, которые идут на осветительные приборы . Берете жилу с 1-го выхода выключателя и соединяете с жилой от первого осветительного прибора. Сейчас берете жилу со второго выхода выключателя и соединяете с проводником от второго осветительного прибора. Эти два соединения не должны пересекаться и контактировать. Какой осветительный прибор соединять с каким выходом выключателя, выбирать для вас.

Можно отнестись к этой работе так: взяли две подходящих жилы — скрутили, позже поглядели, еще нужно и прикрутили поверх первых 2-ух, а позже может и еще одну. Безобразно и не накрепко.

Верно делать так:

  • кабели сошлись в коробку;
  • разделали жилы;
  • пристально разглядели;
  • развели жилы пучками, которые будут объединены в одну скрутку;
  • скрутили нужные жилы в одну скрутку одним разом(!);
  • снова проверили расключение сложной коробки;
  • закрыли коробку.

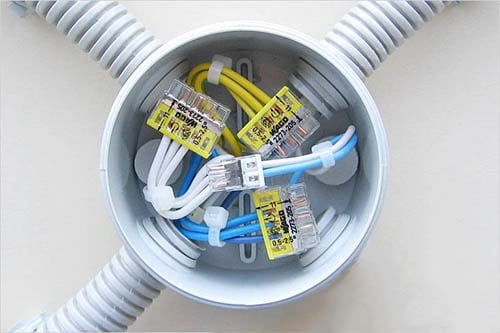

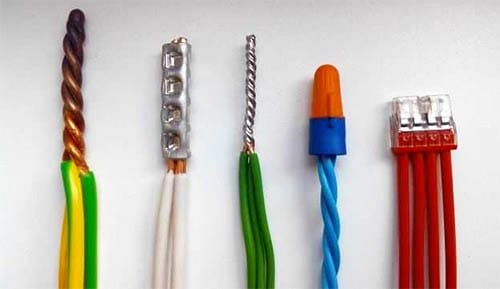

Соединение проводников в распределительной коробке можно делать способом скрутки либо при помощи особых клемм. Скрутки непременно изолировать.

Для определения где какой проводник принята цветная маркировка. Нулевой рабочий — это всегда проводник синего (голубого) цвета, нулевого защитного (земля) — желто-зеленого цвета. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Здесь существует много вариантов — карий, красный, сероватый, белоснежный, черный и т.д.

Читайте по теме:  Какой кондюк приобрести в квартиру

Если кабель без таковой цветной маркировки жил, то промаркируйте проводники сами разноцветной изолентой либо термоусадкой, пометив концы проводников.

Предварительные работы

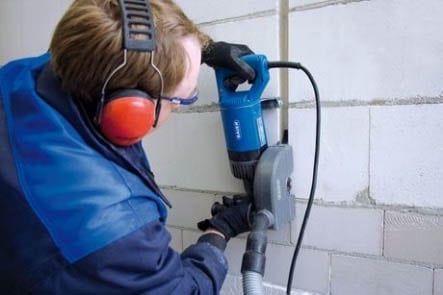

Одним из первых делаем «гнездо» для монтажа подстаканника для установки выключателя. При всем этом в согласовании со схемой двухклавишного выключателя и его мотивированного предназначения штробятся стенки. Фаза одна, а означает от распредкоробки тянется один 3-х жильный кабель, один вход и два выхода.

Шаг штробления стенок является очень принципиальным, и его можно пропускать только, если уже есть новенькая проводка с медными жилами подходящего сечения. Если же проводка древняя, непременно меняем ее на новейшую. Вероятна также и внешняя прокладка кабеля в коробах.

На шаге подготовки стенок должно быть произведено штробление и облагораживание, подготовка мест, на которых будет выполняться установка распределительных коробок и подрозетников.

После того как штробление стенок различных материалов завершено, кабеля проложены и установлено электрическое оборудование, тогда канавки для укладки проводов нужно заделать при помощи строительной консистенции либо алебастра. Дальше можно перебегать уже к штукатурке, создавать декоративную отделку стенок. Рекомендуется сохранить месторасположение проводов на схеме, чертеже.

Ошибки подключения

1-ая ошибка которую можно допустить — это завести на выключатель не фазу, а ноль.

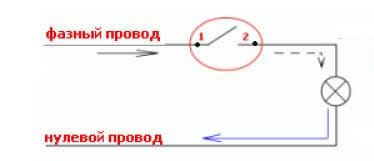

Запомните: выключатель должен всегда разрывать фазный проводник, и ни при каких обстоятельствах не нулевой.

В неприятной ситуации фаза у вас повсевременно будет дежурить на цоколе люстры. И простая замена лампочки может окончиться очень трагично.

2-ая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих.

В данном случае схема не будет работать как следует. Все лампочки будут светиться только, если вы нажмете две кнопки сразу. А вот если надавить лишь на ту кнопку, на которую фаза не идёт вначале, то люстра вообщем не зажгется.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.

Дабы избежать этого, применяйте и соблюдайте цветовую маркировку проводов, а еще лучше, если не доверяете цветам, перед включением осветительного прибора инспектируйте подачу напряжения используя высококачественный индикатор либо мультиметр.

Не монтируйте выключатели в комнатах с завышенной влажностью: ванная, кухня.

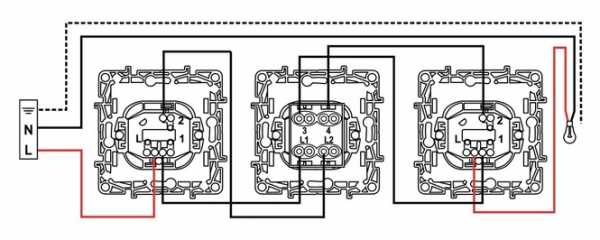

Схема и подключение перекрестного выключателя

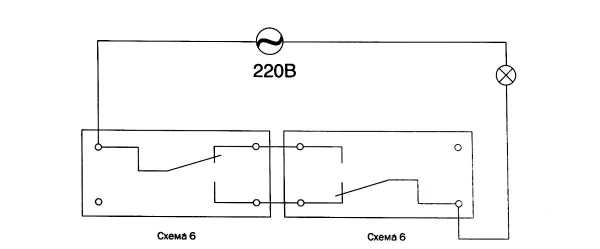

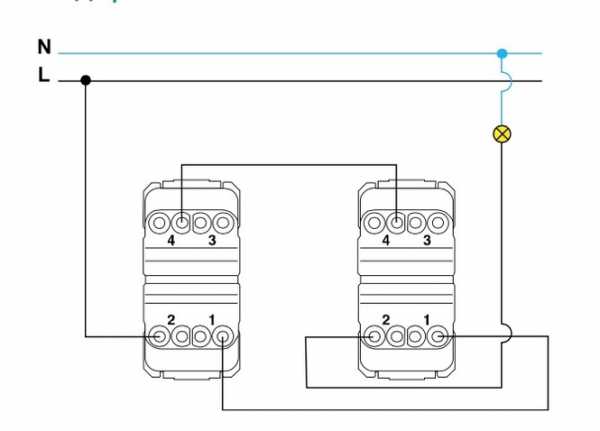

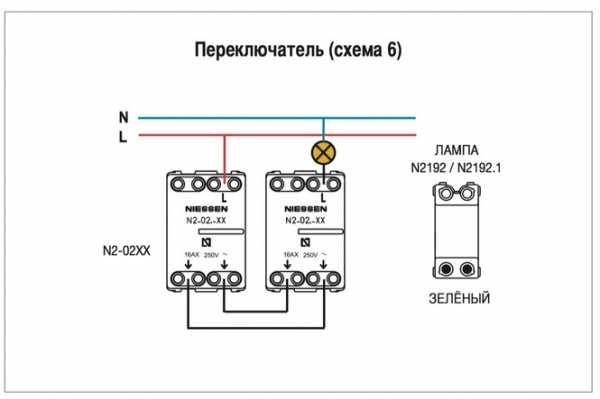

Как подключить переключатель (проходной выключатель)

Переключатели применяются для включения и выключения света с 2-ух мест.

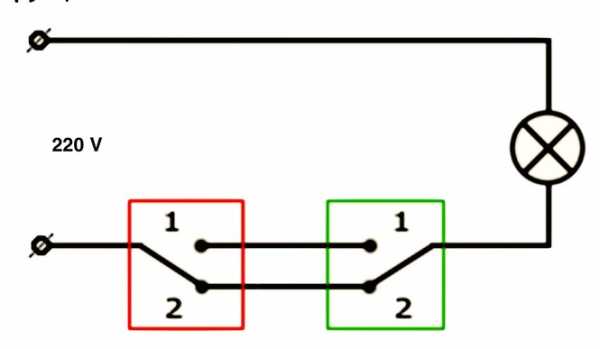

Понизу на рисунке схема.

Хоть какой из этих переключателей может включить либо выключить лампочку. Когда они оба находятся в одинаковом положении, вверху либо понизу — лампочка пылает. Если они находятся в обратных положениях, лампочка не пылает. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, либо выключен. Он может быть включен и в верхнем положении, и в нижнем.

Читайте также: Выключатель одноклавишный внешней установки: советы, механизм работы, схема

Несколько примеров подключения переключателей разных производителей.

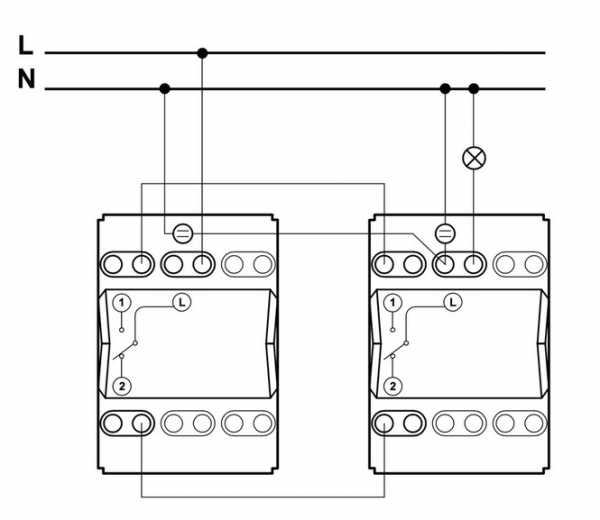

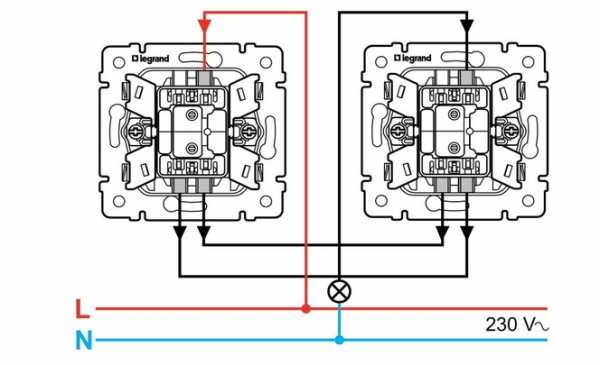

Cхема подключения переключателей Legrand серии Valena, Galea Life.

Схема подключения переключателей Legrand Celiane:

Схема подключения переключателей Legrand серии Etika

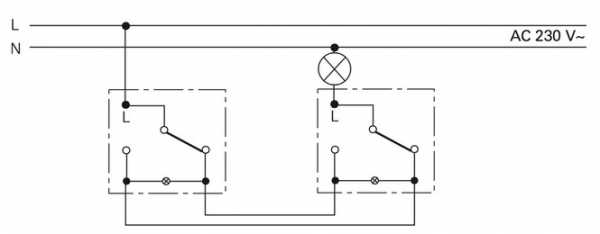

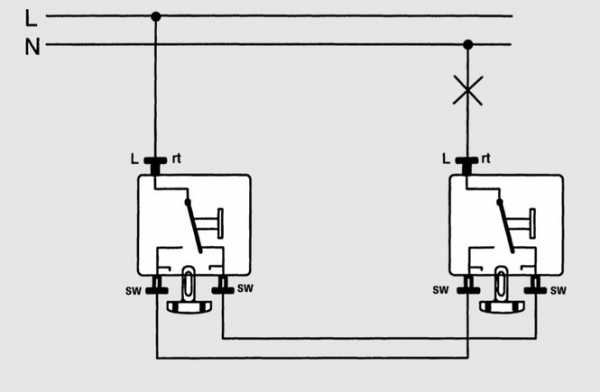

Схема подключения переключателей Gira. На схеме добавлены лампочки подсветки.

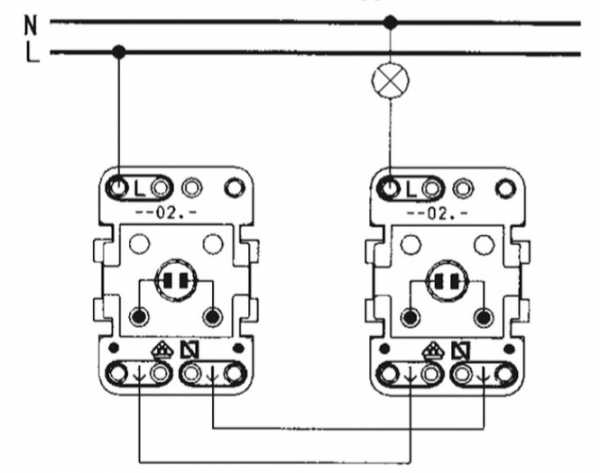

Схема подключения переключателей Jung.

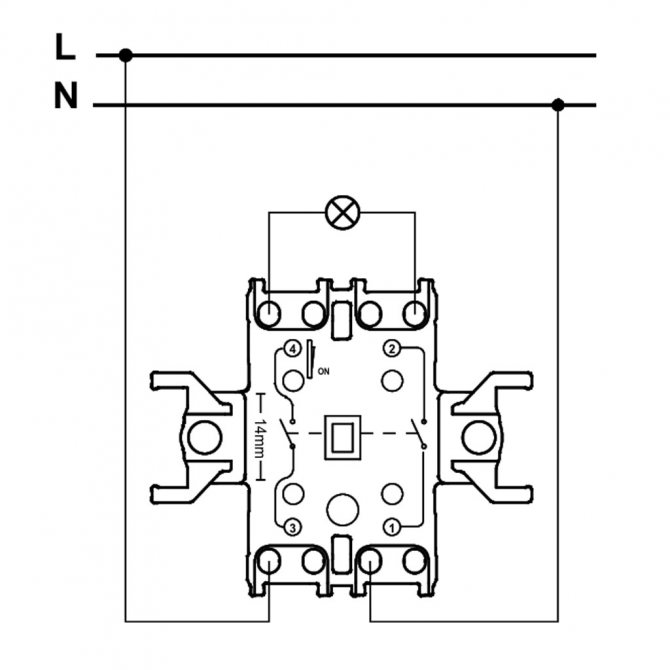

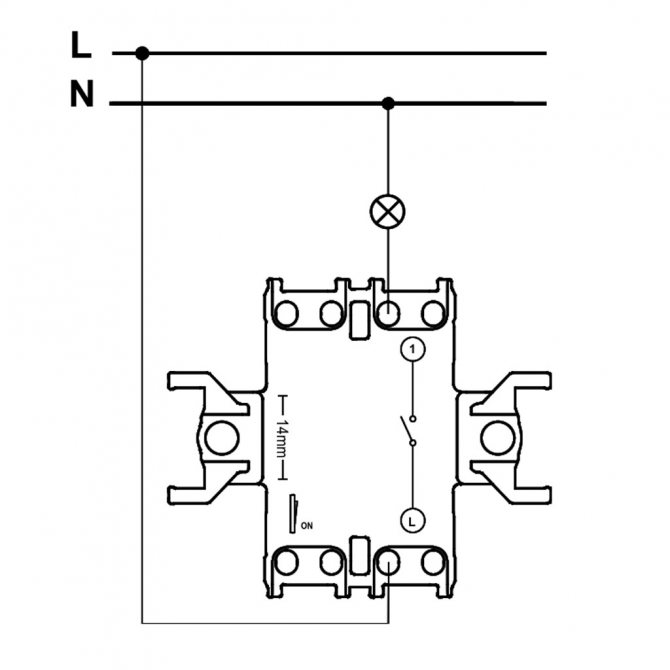

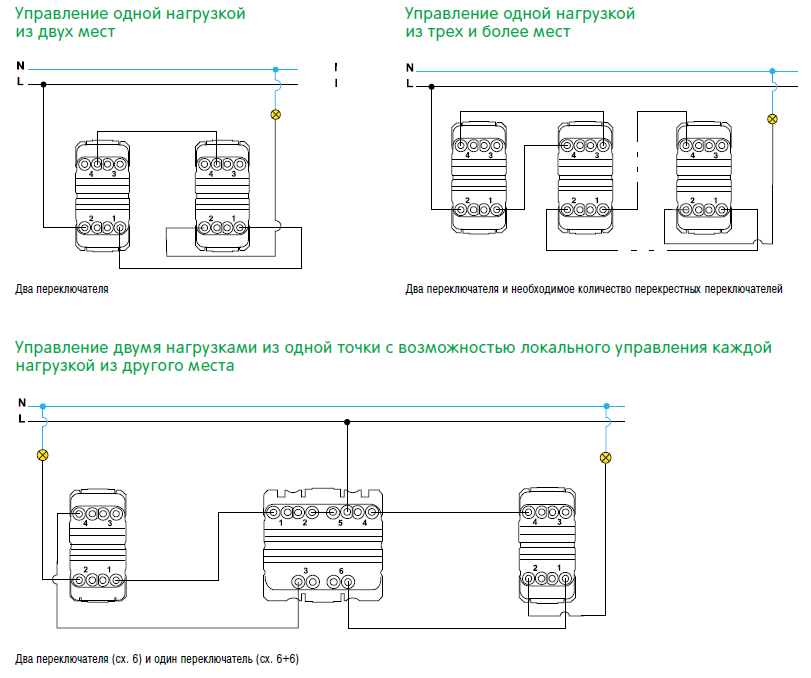

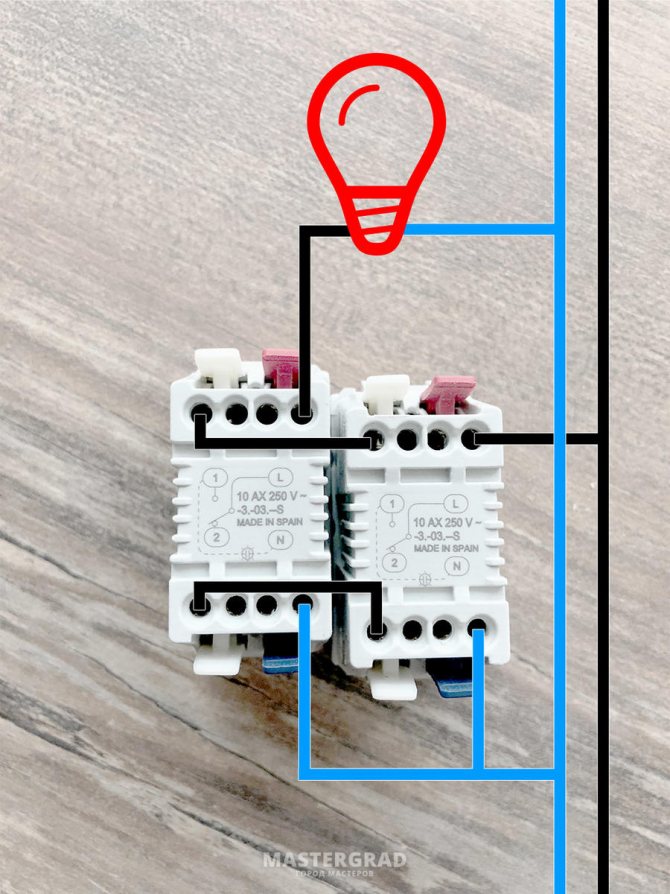

Схема подключения переключателей Schneider Electric серии Unica.

Схема подключения переключателей Schneider Electric серии Odace.

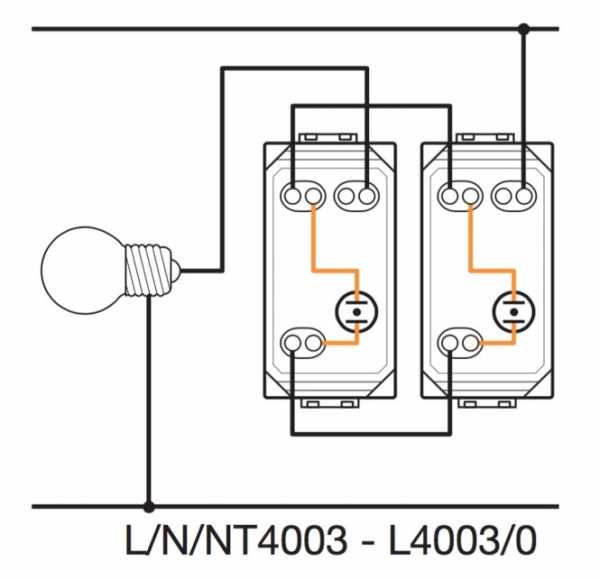

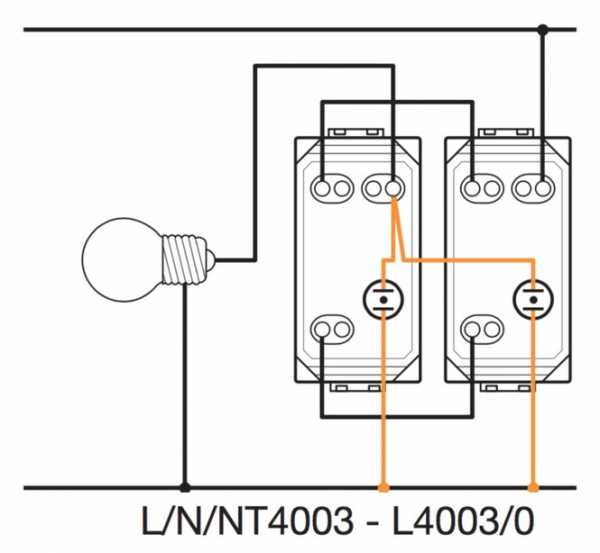

Схема подключения переключателей Bticino.

Читайте также: Изоляторы для электропастуха либо крепления, как укреплять и что нужнее в хозяйстве

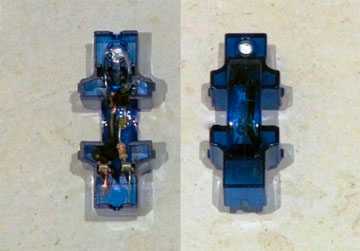

Подключение переключателей Bticino (лампочки работают в режиме подсветки).

Подключение переключателей Bticino (лампочки работают в режиме индикации включения).

Схема подключения переключателей (проходныых выключателей) ABB Zenit:

Как подключить (схема подключения) переключатели (проходные выключатели) ABB Basic55:

Схема подключения переключателей (проходныых выключателей) Anam

На главную страничку

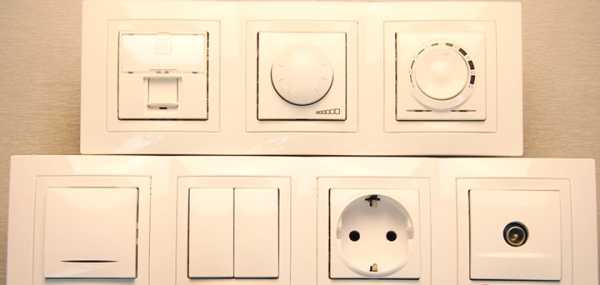

Розетки и выключатели schneider electric unica

В серии Unica от французского производителя Schneider Electric обширно представлены все механизмы нужные для электрики, и не только лишь для нее:

  • выключатели света
  • силовые розетки
  • ТВ и веб розетки
  • термо и светорегуляторы

Все механизмы управления снабжены особыми направляющими для облегчения ввода кабеля и разделителями между ними, для исключения появления недлинного замыкания.
Отличительные свойства

Дабы не спутать и легче запоминать где подключена фаза, а где ноль, имеется цветовая маркировка каждой клеммы. Красный зажим обычно “приходящая” фаза.

Читайте также: Фаза либо ноль идет на автомат

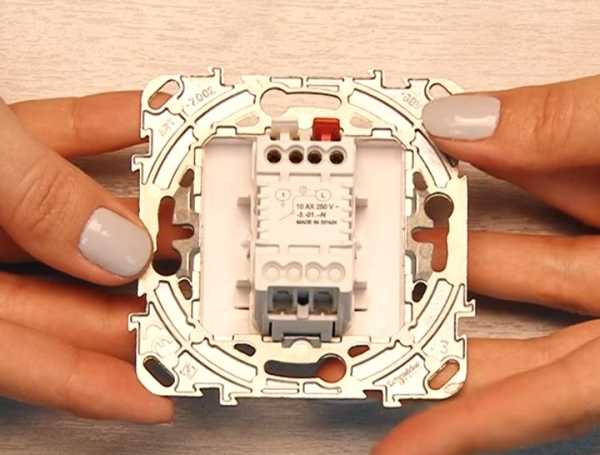

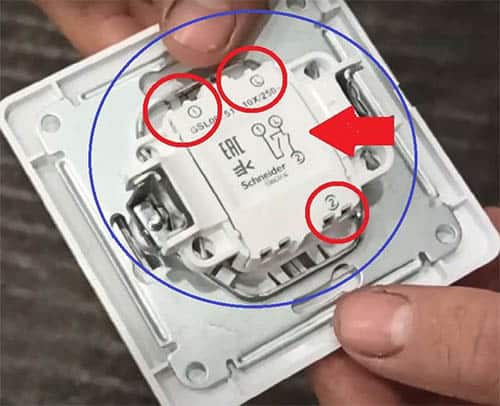

Прямо на корпусе самого механизма прописываются все электрические характеристики. Для вас не надо будет находить упаковочную коробку либо техдокументацию.

Не считая того, здесь же изображена схема монтажа и шаблон как зачищать подключаемый кабель.

Выключатели имеют светодиодную подсветку. Если она вам очень колоритная, то подклеиваете сзади кусок малярной ленты и тем приглушаете яркость, или просто закрашиваете темным маркером.

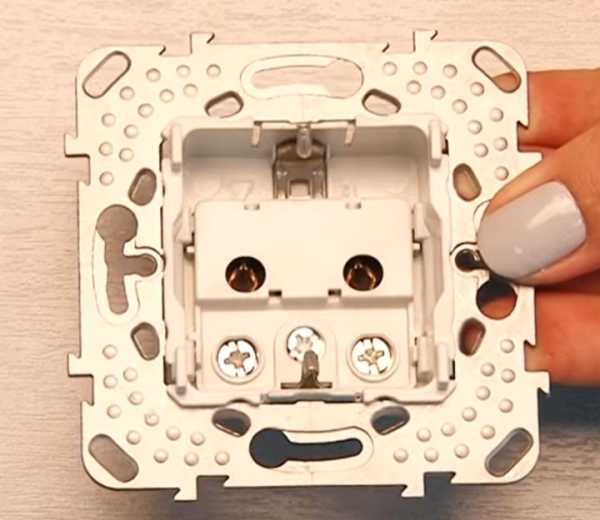

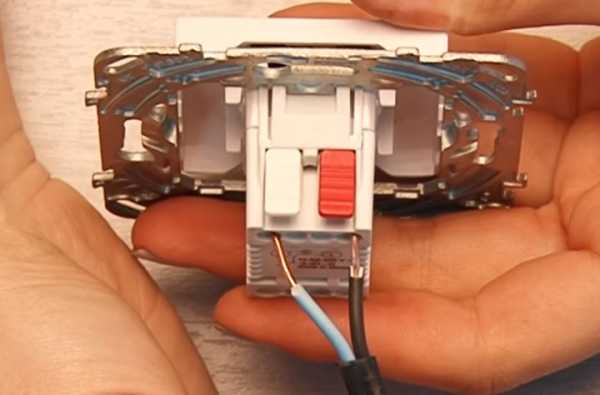

Клеммы розеток размещены в один ряд, а винты вначале находятся в не закрученном состоянии. При монтаже нескольких 10-ов таких изделий, это здорово сбережет ваше время.

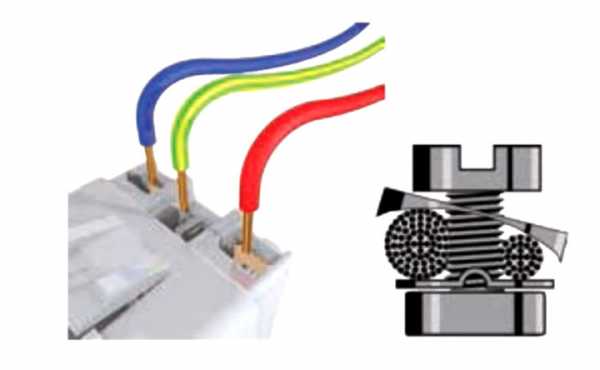

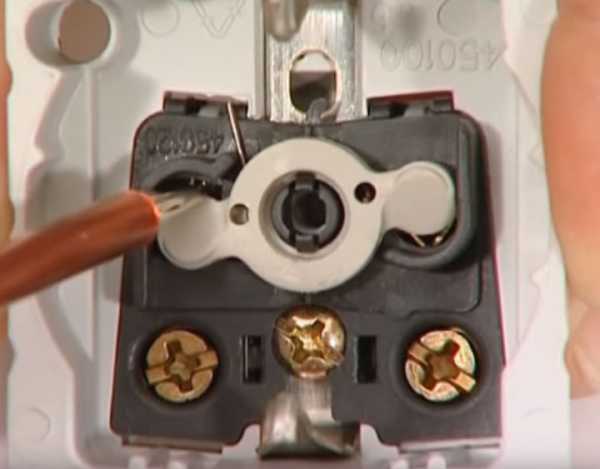

Для сотворения надежного контакта в клеммах розеток применяется так именуемая «арочная» шайба.

Она нужна, когда вы под одну клемму сходу подключаете две жилы различного сечения.

На силовых розетках идут винтообразные зажимы, так как ток и нагрузка тут все таки больше, а вот в выключателях и другом оборудовании — самозажимные клеммы. Для монтажа даже не пригодится отвертка.

Сами контакты, куда вставляется вилка, защищены шторками.

Подключать к винтообразным клеммам можно как многожильную проводку, так и моножилу. При этом сами винты откручиваются-закручиваются хоть какой отверткой — крестовой либо шлицевой.

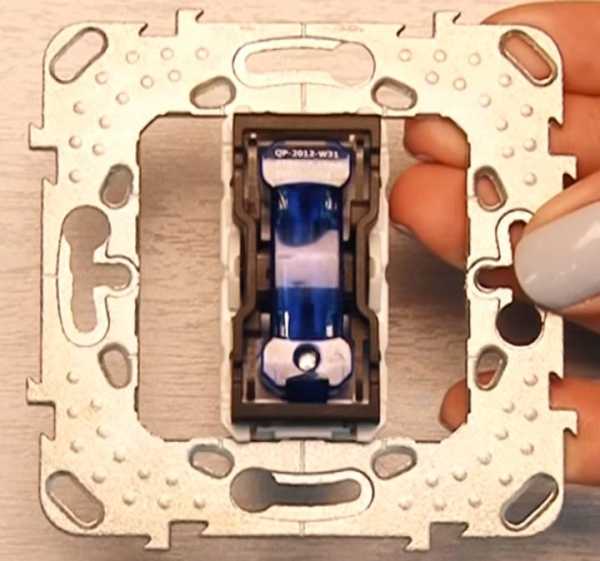

Суппорт идущий в комплекте сделан из материала Zamak.

Он не подвержен коррозии. При этом суппорт и механизм собраны таким макаром, что поначалу в стенке можно закрепить сам суппорт, а уже потом защелкнуть и установить во вовнутрь механизм с контактами.

Если у вас монтажные коробки старенького эталона — это не неувязка. Можете закрепить изделия монтажными лапками, они идут раздельно в пластиковом чехле.

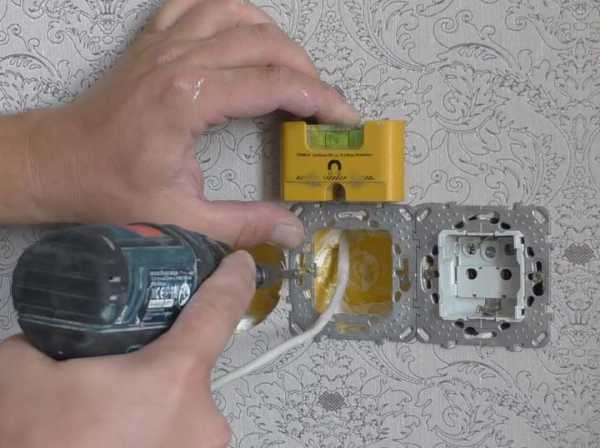

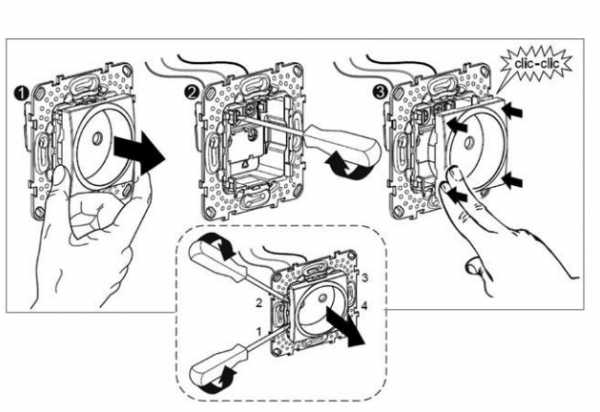

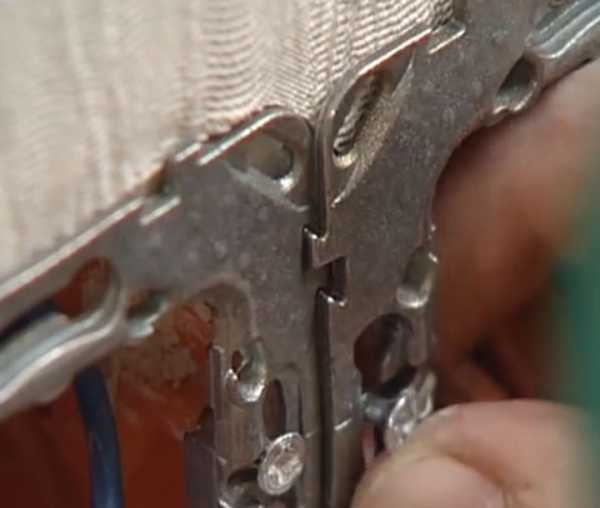

При монтаже блока розеток либо выключателей у Шнайдер Unica есть очень возлюбленная многими функция зацепа 1-го корпуса за другой.

Сам установка и выравнивание всего блока благодаря этому здорово облегчается.

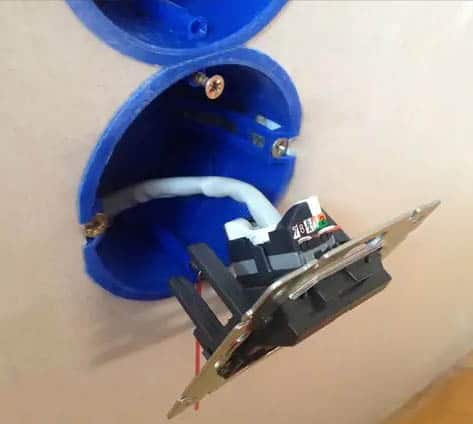

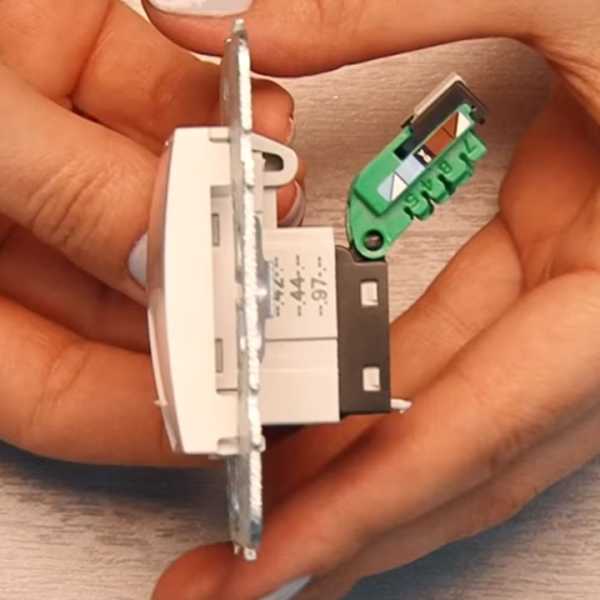

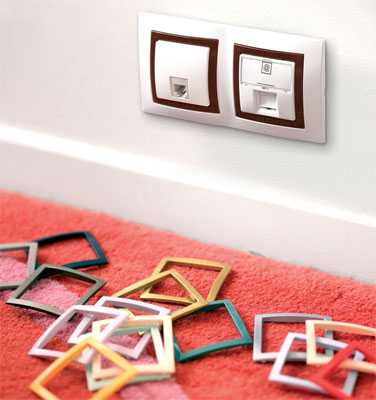

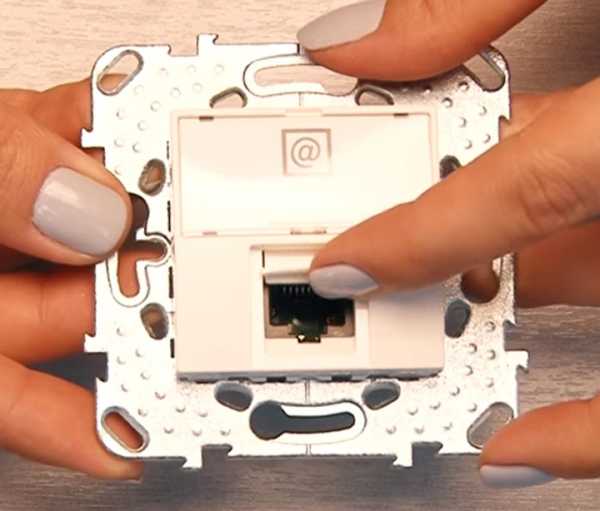

Компьютерная розетка данной серии обладает шторками которая защищает от пыли.

Для облегчения и правильного расключения проводов UTP кабеля, с 2-ух сторон корпуса нарисована схема подключения с цветовой маркировкой. Спутать будет трудно.

Читайте также: Какой автомат поставить на кондюк

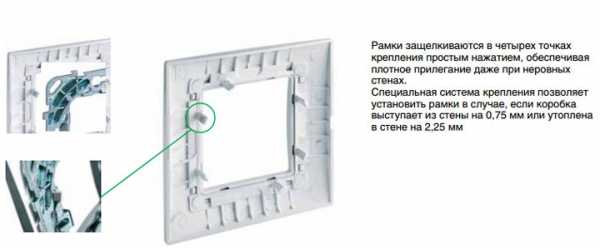

Наружные декоративные рамки защелкиваются в 4-х точках крепления обычным надавливанием.

Даже если у вас не совершенно ровненькая стенка, таковой рамкой можно закрыть все щели и обеспечить достаточную плотность прилегания.

Особая система крепления помогает смонтировать рамки вне зависимости от того, выступает коробка из стенки либо напротив утоплена в ней.

Вообщем механизмы серии Unica можно подобрать как для открытого, так и для укрытого метода монтажа. Это бывает принципиально, когда у вас уже изготовлен чистовой ремонт и нет способности поновой штробить стенки.

А еще таковой установка обширно используется при разводке электрики в древесных домах.

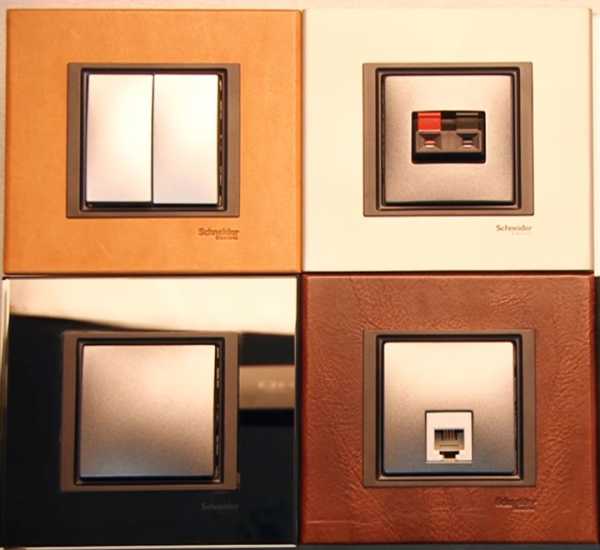

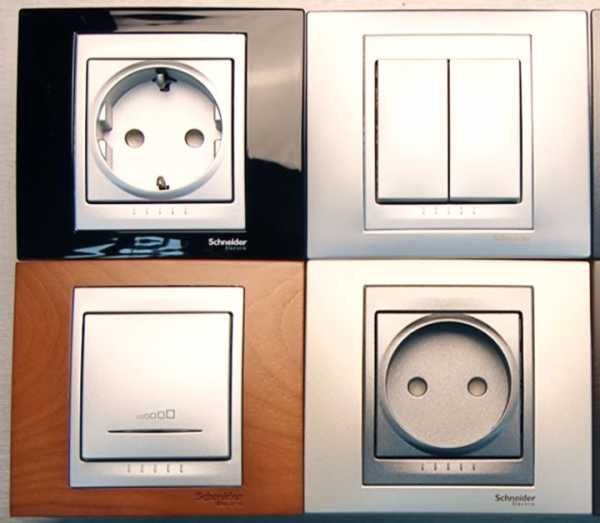

Зависимо от внешнего облика, серию Unica можно подразделить на 5 линеек. При этом механизмы одной линейки можно просто расположить в рамку от другой.

Эта линейка вначале создана для монтажа в стандартных распредкоробках с механизмами белоснежного либо бежевого цвета.

В набор заходит:

  • декоративные вставки разных цветов

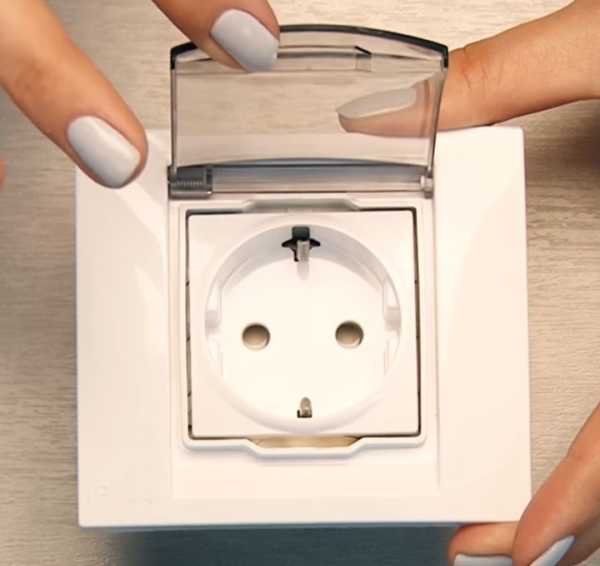

Также в базисной линейке имеется розетка моноблок с открывающейся подпружиненной крышкой, которая защищает от воды и пыли.

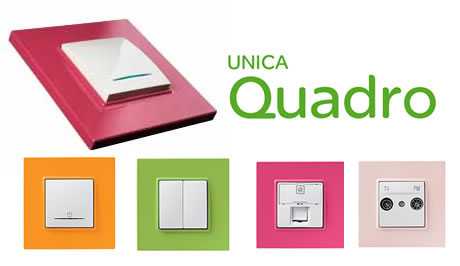

2Unica Quadro

Эта линейка для любителей ярчайших, сочных цветов и квадратных форм. Всего имеется 12 цветов рамок.

Рамки в этой коллекции делаются в 20 колерах широкого диапазона. От ласковых пастельных, до насыщенных и ярчайших.

Это уже высший уровень модульного ассортимента. Рамки делают из дерева и металла разных цветов.

Механизмы подходят для стандартных установочных итальянских и американских коробок. Имеются разновидности на 2-3-4 модуля.

Это уже традиционный дизайн с внедрением натуральных материалов. Тут Schneider предлагает стеклянные рамки, рамки из металла, камня и кожи.

Базисные линейки unica, unica quadro более доступны по ценовым чертам. Цена хамелеон, top и class существенно выше из-за оригинальности применяемых материалов.

Заводская гарантия на все изделия от производителя — 2 года.

Но кроме всех перечисленных выше преимуществ стоит упомянуть и о недочетах. Их малость, но они имеются:

  • высочайшая стоимость на мультимедийные механизмы — веб, аудио, ТВ розетки

Нередко это также случается при работе с энергосберегайками, даже без всяких скачков. Поменять спаленную подсветку естественно можно, но очень много мороки с заказом, покупкой и пересобиранием самого выключателя.

    при монтаже одноклавишных выключателей света в монтажной коробке их закрепляют так, дабы подсветка была снизу

Но в данном случае положение кнопки не будет соответствовать условно принятому состоянию ВКЛ-ВЫКЛ. Вот фото стандартного расположения этой кнопки.

У Unica все может быть в перевернутом состоянии и врубаться конкретно вниз.

Ну а в целом, электроустановочные изделия серии Unica, это не только лишь гармоническое сочетание технических черт и элегантного дизайна, но и простота монтажа и абсолютная безопасность.

Так что, если вас устраивает стоимость, подбирайте подходящую линейку из каталога Schneider Electric Unica — скачать каталог №1 либо №2

Источники — https://cable.ru, Кабель.РФ

Статьи по теме

Схема подключения

Сами контакты, куда вставляется вилка, защищены шторками. Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, достаточно много.

Читайте также: ВЕДОМСТВЕННЫЕ Строй НОРМЫ Аннотация ПО ПРОЕКТИРОВАНИЮ МОЛНИЕЗАЩИТЫ РАДИООБЪЕКТОВ ВСН 1-93

Он имеет три, а не два контакта и может переключать фазу с 1-го контакта на другие два по очереди. Я надеюсь, что для вас эти фото окажутся полезными при выборе установочных изделий, и что я не напрасно растрачивал время на их съемку. Сам установка и выравнивание всего блока благодаря этому здорово облегчается. Для этого удаляем заглушку на корпусе внешнего выключателя, под размер применяемой гофрированной трубы. К примеру, по принципу включения все устройства можно поделить на: механические — простые клавишные приспособления, обыкновенные в монтаже и использовании функцию кнопки может делать рычаг, переключатель, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, снаряженные пультом либо датчиком движения.

Часть деталей, в главном, внутренних, выполнена из металла к примеру, покрытой цинком стали , наружняя декоративная отделка обычно делается из неопасного пластика. Благодаря этому, сразу замыкается либо, напротив, размыкается несколько линий питания в этом случае, две. Если у вас монтажные коробки старенького эталона — это не неувязка.

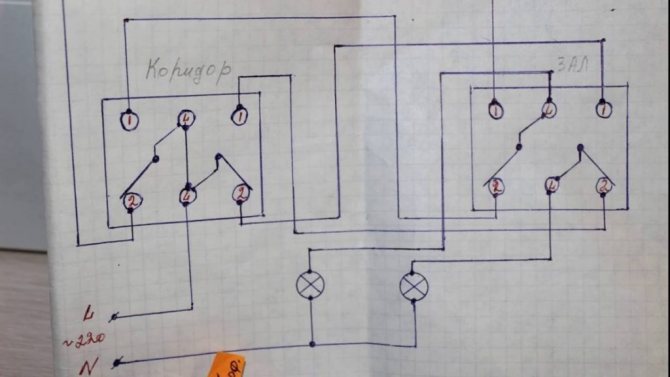

Видео: Схема подключения двухклавишного выключателя

Понравилась статья? Поделиться с друзьями:
