Проводка должна быть обеспечена защитой от ситуаций, связанных с перегрузками и утечками тока. При всем этом прибегают к помощи защитного автомата и УЗО. Данную задачку можно решить, если применять дифференциальный защитный автомат. Он вроде бы соединяет воединыжды два устройства в один. Они даже размещены в одном корпусе. Дабы устройство работал всеполноценно, его следует верно подключить.
Условия подбора дифавтомата
Важным моментом является финансовая сторона вопроса. Приобрести один устройство обойдется дешевле, чем получать два устройства. В конце концов, будет нужно только определение номинала автоматы защиты. УЗО встраивается по дефлоту в согласовании с необходимыми чертами.
К огорчению, не обошлось и без недочетов. Если из строя выйдет только какая-то часть устройства, то подмене будет подлежать автомат вполне. Понятно, что это связано с дополнительными расходами.
Далековато не все подобные автоматы снабжаются флагом, при помощи которого определяется причина срабатывания устройства, выяснение которой принципно принципиально.
Черта и выбор дифференциального автомата
Так как устройство состоит из 2-ух устройств, нужна вести учет черт каждого из них.

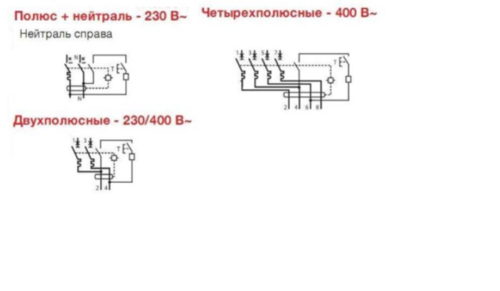

На схемах дифавтоматы обозначаются следующим образом:
Примеры обозначения дифференциальных автоматов, включенных в состав разных схем подключения
При выборе подходящей модели следует учесть следующие свойства:
Под ним следует осознавать величину наибольшего тока, которую в течение определенного времени выдерживает автомат, не теряя при всем этом собственной работоспособности. Данная величина указана на панели корпуса. Она носит стандартный нрав и находится в спектре от 6 до 63 А.
Аппараты малого номинала (10-16 А) устанавливают на осветительных линиях. Приборы со средним номиналом связаны с суровым потребителем и группами розеток. Внедрение массивных устройств (40 А и выше) используются на линиях ввода.
Совет №1: Подбор устройства следует производить в согласовании с сечением кабеля.
- Время и электромагнитный расцепитель.
Обозначение ведется латинскими знаками B, C, D. Определяет величину перегрузки, при которой отключится автомат.
- Категорийность, обозначаемая знаками, имеет следующую градацию:
- В – превышение тока в 3-5 раз;
- С – номинал превышен в 5-10 раз;
- D – превышение составляет 10-20 раз.
- Величина номинального напряжения и частоты сети
Имеется ввиду специфичность сети, для которой предназначается определенный аппарат, проще говоря, 220 или 380 В, частотой 50 Гц. Других вариантов в розничной продаже просто не бывает:
Устройство может иметь двойную маркировку — 230/400 V. Это является свидетельством того, что он применяется, как на сети 220, так и 380 В. Если сеть трехфазная, то установка схожих устройств имеет отношение к розеточным группам. При одной фазе они связаны с отдельными потребителями.
Вводные дифавтоматы в трехфазных сетях обязаны иметь четыре вывода. Из-за собственных солидный габаритов перепутать их с кое-чем другим очень проблематично.
- Номинальный отключающий дифференциальный ток
Этот показатель связан с чувствительностью устройства по отношению к возникающим утечкам. Он определяет условия срабатывания защиты.
В бытовом плане проводят внедрение только 2-ух номиналов:
- линия с одним массивным устройством;
- сочетание 2-ух небезопасных причин, связанных с электроэнергией и водой (посудомоечная машина).
Если идет речь о группе розеток и внешнем освещении, то устанавливают дифавтоматы на 30 А. Местом их расположения является линия освещения. Они не устанавливаются снутри дома из суждений экономии.
Этот показатель охарактеризовывает тип тока утечки, от которого защищает устройство. Классность защиты определяется типом нагрузки. Техника, имеющая процессоры подпадает под класс А. Полосы, идущие на освещение либо питание обыденных устройств, имеют классность АС. Для личных домов и квартир установка устройств классности В проводится достаточно изредка, так как отсутствует потребность в «отлавливании» всех типов утечек тока.
Класыс S и G применяются в многоуровневых схемах защиты. Их устанавливают на входах, если дальше схема подразумевает наличие других дифференциальных устройств.
Если сработает один из расположенных ниже по схеме устройств, входное устройство будет оставаться в работе.
- Величина номинальной отключающей возможности.
Если возникнет куцее замыкание, этот показатель обусловит величину тока, которую сумеет отключить автомат. Все номиналы носят стандартный нрав. Их спектр составляет от 3000 до 10 000 А.
Беря во внимание этот тип, подбор автомата проводят в согласовании с расстоянием, на котором размещена подстанция. Если она находится на значимом удалении, то в квартире либо доме устанавливают автомат на 6000 А. При близком расположении подстанции применяют аппарат на 10 000 А.
Корпус оснащен квадратиком, в который заключена цифра, характеризующая это значение.
Ток становится наибольшим при маленьком замыкании через определенный промежуток времени. Чем резвее отключится питание, тем меньше шансов получить повреждение. Градация классности в этом плане выражается значениями от 1 до 3. Наилучшим является 3-ий класс. Он резвее всех отключит линию. Невзирая на то, что стоимость на такие устройства самая высочайшая, они надежнее всех.
- Черта температурного режима.
Фактически все автоматы предназначаются для работы в помещении. Температурный разброс составляет от -5 до +35 градусов. Корпус таких устройств не имеет никакой, связанной с этим маркировки. Но есть и такие устройства, которые инсталлируются в щитках на улице. Температурный спектр у них незначительно обширнее и составляет от -25 до +40 градусов. На корпус таких устройств нанесен особый символ.
Подключение автомата
Обычно с подключением не появляется никаких сложностей. Крепиться автомат может различными методами, но более распространенным вариантом является крепление на DIN-рейку. На ней имеются особые выступы, которые и задерживают устройство:
Совет №2: Автомат следует подключать при помощи проводов, имеющих изоляцию. Выбор сечения определяется номиналом. Схема нанесена на корпус.
Проверка работоспособности осуществляется после установки автомата. На корпусе имеется кнопку «Тест». После ее нажатия должно произойти срабатывание. Если этого не случилось, проверяется точность подключения. Если все изготовлено верно, но срабатывания не происходит, то это свидетельствует о неисправности устройства.
Варианты схем
Схем существует довольно много. Они все подходят для всех критерий в плане удобства и безопасности. Наличие обычных схем подразумевает малые издержки. Они применяются там, где находится минимум домашней техники (дачный коттедж).
Самая обычная схема
Применяется тогда, когда нет необходимости в установке огромного количества защитных устройств. Полностью достаточной будет установка только 1-го входного автомата. Другое устройство будет относиться к розеточным группам и осветительной полосы.
Схема подключения дифференциального автомата, отличающаяся большим удобством и простотой выполнения
Вариант с большей надежностью
Нередко приходится ставить автомат применительно к помещениям «мокрой» группы (ванная). Тут уже нужна большая безопасность.
Надежная схема, применяющаяся в большей степени для помещений с завышенным уровнем влажности
Селективный вариант

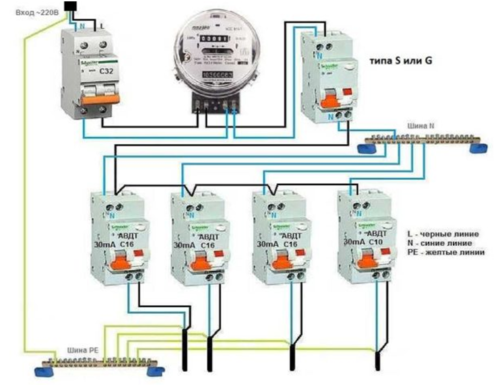

Разветвленная сеть подразумевает еще больше надежную дорогостоящую систему. Тут инсталлируются автоматы с классностью S либо G. В отношении каждой группы устанавливается отдельный автомат.

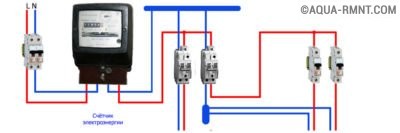

Подключение дифференциального автомата по селективной схеме для каждой группы нагрузок
Если отключится только одно некий один устройство, оставшиеся будут работать.
Ошибки при подключении и монтаже
Нередкой ошибкой является несоблюдение обозначенной в паспорте устройства схемы подключения.
Часто встречается также и неверное соединение нуля и защитного проводника за дифавтоматом.
Очередной ошибкой является неполнофазное подключение, при котором фаза соединяется с устройством, а ноль подключается конкретно к нулевой шине.
Также часто осуществляется подключение нулевой жилы к общей шине после автомата.
Неверным также является соединение нулей от разных автоматов в распределительной коробке.
Как подключить дифавтомат по схеме и для чего это необходимо
Развитие технологии защиты в электрических сетях различного предназначения привело к возникновению комфортного и удобного устройства — дифференциального автоматического выключателя тока. Статус удобного устройства дифавтомат заслуживает благодаря объединению нескольких защитных функций. В отличие от устройств узенького профиля, использующихся для воплощения защиты от определенных явлений в электрической сети, дифавтоматы обеспечивают всеохватывающую защитную технологию. Принцип деяния и условия работы защиты описаны дальше.
Зачем нужен дифавтомат в проводке
Сначала, дифавтомат — это защитное устройство. Как и обыденный автоматический выключатель, дифавтомат защищает участок цепи, на котором он установлен, от перегруза и недлинного замыкания. При появлении таких явлений в цепи, дифавтомат отключит участок, находящийся под его защитой аналогично обыкновенному автоматическому выключателю.
Дополнительно дифавтомат оснащён функцией защиты человека от поражения электрическим током при случайном прикосновении человека к токоведущим частям. В этом смысле дифавтомат делает функцию УЗО.
Такое сочетание нужных видов защит делает дифавтомат нужным в процессе монтажа и эксплуатации электрических сетей различного предназначения.
Универсальность этого устройства подтверждается его размерами, которые особо не возросли при объединении функций 2-ух других устройств. Дифавтомат устанавливается на дин-рейку аналогично другим устройствам.

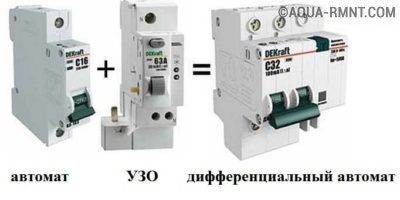

Объединение функций УЗО и автоматического выключателя
Сохранность и работоспособность электрической сети почти во всем находится в зависимости от применяемых устройств защиты. Но наибольшей ценностью во все времена остаётся людская жизнь. Защита людей, обслуживающих и эксплуатирующих электрические сети, всегда должна оставаться в приоритете. В этом смысле дифавтомат является хорошим решением в оборудовании защищаемой электросети.
При бесспорных практических преимуществах, дифавтоматы ещё и несколько экономичнее, чем отдельная установка УЗО и автоматического выключателя.
Механизм работы и способы срабатывания
Механизм работы дифавтомата также соединяет воединыжды механизмы работы автоматического выключателя и УЗО. Для защиты от токов недлинного замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и термическим расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.
В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от возникновения тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует одномоментно.

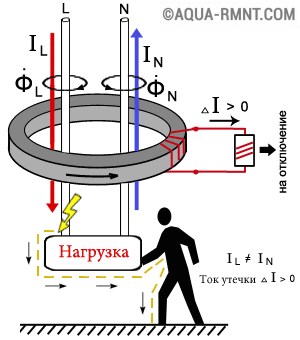

Появление тока утечки
В случае же перегруза электрической цепи работу по отключению выполнит термический расцепитель, конструктивно и номинально не отличающийся от термических расцепителей обыденных автоматических выключателей. А при появлении в цепи тока недлинного замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

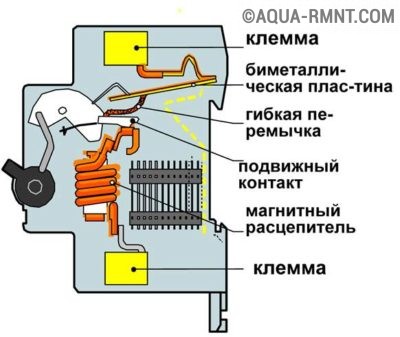

Размещение магнитного и термического расцепителей
Зависимо от схемы монтажа дифавтоматов, различают селективный и неселективный способы срабатывания.
Селективность — это избирательность в процессе защиты. При появлении трагедии селективная защита должна отключить малое количество потребителей, находящихся на защищаемом участке.
В качестве примера: при появлении неисправности в бытовом электроприёмнике, предохранитель должен сработать в самом приборе, а не в распределительном щите всего строения.
Селективная схема предугадывает внедрение дифавтомата с обозначением S на фронтальной панели, что фактически и обозначает «селективный».
Селективная схема монтажа реализовывается за счёт установки 1-го дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клеточке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

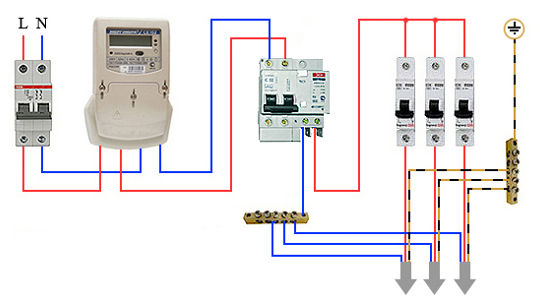

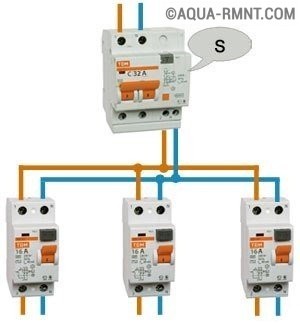

Вводной дифавтомат и три отходящих участка цепи
Такая схема монтажа лучше из-за того, что при появлении трагедии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной остается включённым. Таковой метод срабатывания обеспечивает существенное понижение риска отключения всех потребителей сразу.
Неселективная схема монтажа реализована аналогично предшествующей, но с значимым различием. Вводной дифавтомат не селективного выполнения, а того же, как и отходящие дифавтоматы. В случае появления трагедии на любом из участков цепи отключится дифавтомат, защищающий этот участок, также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.
Функционально неселективная схема делает защиту верно, но в плане эксплуатации она непрактична.
Установка селективной схемы защиты более предпочтителен.
Схема подключения дифференциального автоматического выключателя тока
Схема подключения дифавтомата рассмотрена на примере бытовой электросети 220 В.
Схему можно воплотить по-разному, зависимо от бюджета и личных предпочтений в формировании защиты домашней электрической сети.
Относительно экономный вариант предугадывает установку 1-го дифференциального автомата на вводе в квартиру либо дом, а на каждый защищаемый участок установку обыденного автоматического выключателя. При таковой схеме защита от перегруза и недлинного замыкания осуществляется на каждом из участков благодаря работе автоматических выключателей. А защита от тока утечки реализована во всей цепи за счёт дифавтомата на вводе.

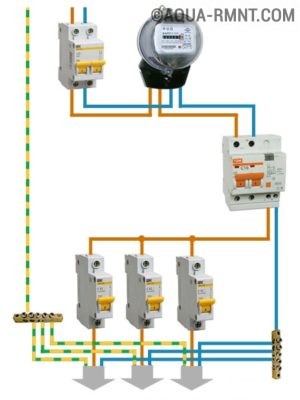

Подключение вводного дифавтомата в бытовой сети 220В
Следующий вариант подключения предугадывает установку дифавтоматов на каждый участок цепи. В данном случае нет необходимости устанавливать вводной дифавтомат. Любой из защищаемых участков обеспечен защитой от перегруза, недлинного замыкания и тока утечки. Следует увидеть, что таковой вариант дороже чем предшествующий. Хотя и поболее верный, исходя из убеждений формирования защиты, в электросети.

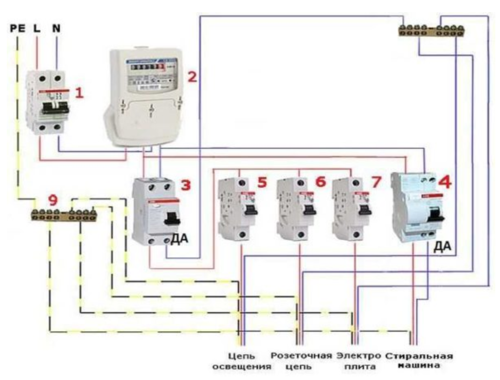

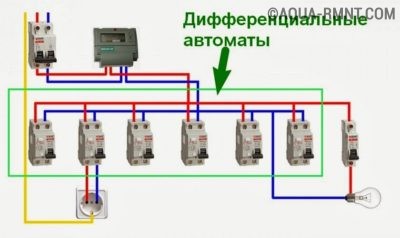

Схема без вводного дифавтомата в электросети 220 В
2-ой вариант схемы подключения лучше для помещений с завышенной влажностью. В таких помещениях растет риск возникновения токов утечки на землю из-за увлажненной среды. Для защиты людей нужно очень отлично сформировать защиту от токов утечки. Установка дифавтоматов на каждую группу электроприборов обеспечит высшую степень защиты.
Как верно подключить
Схема подключения дифавтоматов в сети 220 В рассмотрена выше.
Схема подключения дифавтоматов в сети 380 В имеет значительные отличия. Сначала, для таковой схемы нужен четырёхполюсный дифавтомат. Таковой дифавтомат предназначен специально для трёхфазной сети, имеет более большие габариты, но также устанавливается на дин-рейку.

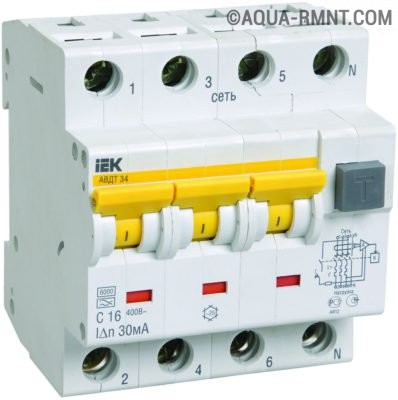

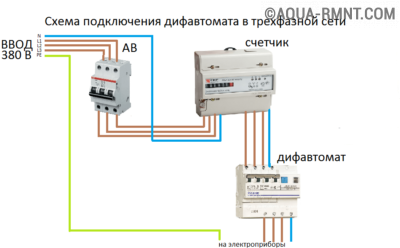

Выполнение для трёхфазной сети
Схема установки такового дифавтомата предугадывает его установка после счётчика. Таковой тип установки можно воплотить селективным методом, если вводной дифавтомат применять селективного выполнения.
Установка в сети 380 В
При отсутствии заземляющего проводника в схеме питания помещения (дома), установка дифавтомата является неотклонимой.
Самым уязвимым местом у лампы накаливания является вольфрамовая спираль, которая чувствительна к резким перепадам напряжения. Для того дабы сгладить эти каскады применяют особые приспособления. Подробности: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html
Защита людей от электрического тока сначала.
Схема подключения в таковой сети реализовывается следующим образом.

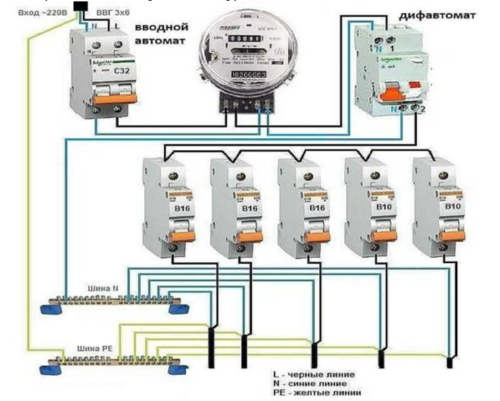

Простая схема установки в сети 220 В
При таковой схеме сам дифавтомат будет делать функцию заземлителя, одномоментно реагируя на возникновение в сети тока утечки на землю. Это обеспечит защиту людей использующих бытовые электроприборы либо просто находящихся в защищаемом помещении.
Независимо от вида электрической сети, в какой устанавливается дифавтомат, существует ряд правил, обеспечивающих корректность эксплуатации:
- Питающие провода всегда необходимо подводить к устройству сверху, а отходящие вниз. Фактически на всех моделях дифавтоматов нанесено обозначение присоединений проводов и положение входа и выхода. При случайном подключении нагрузки не стой стороны, можно вызвать трагедию, вызывающую выход из строя дифавтомата. Время от времени приходится работать в критериях, требующих установки дифавтомата в перевёрнутом положении. На эффективность его работы такое положение не воздействует, главное, не спутать клеммы подключения.
- Принципиально соблюдать корректность подключения фазных и нулевого провода. В стандартной интернациональной маркировке клемма подключения фазного провода имеет обозначение L, а клемма подключения нулевого проводника N. Приходящий проводник имеет обозначение — 1, а отходящий обозначение — 2.
- Для обычной корректной работы дифавтомата, его нулевой проводник должен быть соединён только со собственной цепью. Запрещено соединять воединыжды нули всех групп в общую цепь.
Принципиально держать в голове, что неверное подключение устройства защиты не всегда вызовет его поломку. Неверное подключение всегда не обеспечит подабающего уровня защиты и корректности её работы.
Видео: устройство и механизм работы устройства
Обеспечение собственного жилого места защитой — это всегда животрепещущий вопрос. А обеспечение защитой близких — ещё более животрепещущий. Автоматические выключатели дифференциального тока помогают решить одну из более принципиальных задач — задачку неопасного применения электроэнергии. Принципиально, что решение вопроса выстроено комплексно. Это позволяет нормально применять средства монтажа, место и время работы, потраченное на оборудование схемы защиты.
