Схема циркуляционный насос для отопления

Фото 1

В некоторых случаях он также регулирует температуру. Большая часть отопительных систем требуют установки циркуляционных насосов.

Где поставить устройство на системе отопления

Фото 2

Непринципиально, на каком трубопроводе, так как устройство держит высочайший нагрев воды. То же касается гидравлики.

Делайте установка на участке около котла, до ответвлений системы. Обычно выбирают обратку, так как в схожем случае опасности малы.

Если отопления разбито на два контура (левый и правый либо по этажам), лучше установить по насосу на каждый. Это расширит способности и дозволит держать под контролем отдельный участок строения, что приводит к экономии ресурсов.

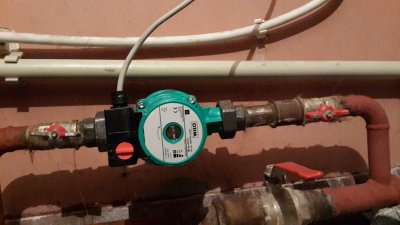

Как верно установить насос своими руками в личном доме

Один из важных моментов — направление ротора. Если установка вертикальная, систему практически наверняка придётся переделывать. Также учитывают ток воды по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите аннотацию на возможность применения в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Верная схема установки

Нередко применяется установка насоса на байпас. Он позволяет системе работать при выключении электроэнергии. Это также касается появления дефектов с циркулятором, разрешая подмену деталей без слива воды.

Фото 3

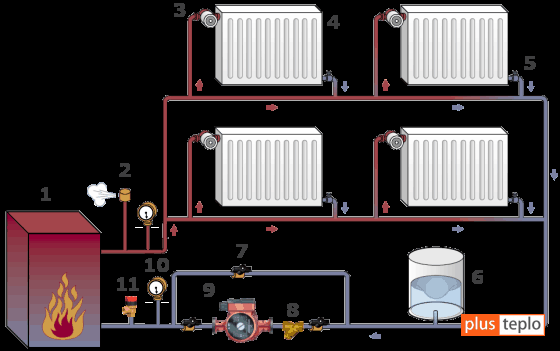

Фото 1. Схема отопительной системы. Цифрой девять обозначено место установки циркуляционного насоса.

Для установки потребуются:

  • насос;
  • накидные гайки либо фланцевые соединения (входят в набор);
  • фильтр;
  • отсекающие краны;
  • байпас и вентиль для него.

Для установки будет нужно некоторое место. Зависимо от особенностей строения, может пригодиться разработка проекта.

При разработке обвязки с принудительной циркуляцией воды рекомендуется монтировать особый участок трубы, разработанный для насоса. Они нечасто встречаются, но существенно упрощают работу. По той же причине следует находить собранное устройство. В неприятном случае придётся пригласить спеца либо заняться процессом без помощи других. Принцип сборки находится в зависимости от креплений и материала. Последний разделяет приборы на два вида: железные, требующие сложной сварки, и пластмассовые.

Фото 4

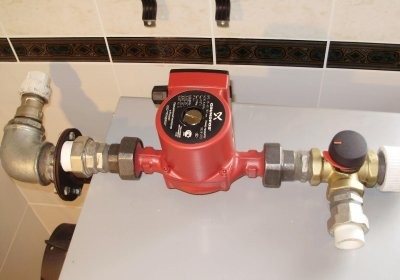

Установка изредка занимает больше часа. Это не касается железных труб, которым нужна создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:

  1. Подготовка: подбор девайсов и их покупка.
  2. Выбор инструментов: пригодятся ключи, герметик, может быть, сварочный аппарат.
  3. Поначалу на паклю запаковывают три узла: два для насоса и один для крана. 1-ые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
  4. Потом собирают петлю, не вполне закручивая гайки. На этом шаге проводят замеры, определяя свойства узла.
  5. Обрезанные части трубопровода располагают по общей оси на случайных упорах. Петлю затягивают, потом конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, дабы не разрушить.
  6. Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор сглаживают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Соединения промазывают герметиком и перебегают к электрической части процесса, если она нужна.

Закончив установка, нельзя сходу делать проверку. Поначалу обвязку заполняют теплоносителем. Дабы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Стопроцентно заполнив трубы, делают повторную функцию. Потом всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.

Необходимость фильтрации воды

Перед насосом нередко располагают грязевик, цель которого — не пропустить твёрдые частички, скопившиеся в теплоносителе. Довольно применять стандартное устройство грубой чистки, так как трубы имеют маленькой поперечник.

Фото 5

Фото 2. Схема установки насоса в отопительную систему. Стрелкой обозначено место, где находится фильтр-грязевик.

Бочонок для сбора ставят по направлению вниз, что предупредит вероятные сбои в работе.

Внимание! На фильтре обозначено направление тока воды. Если его не соблюдать, придётся почаще поменять деталь.

Размещение насоса в отопительном контуре с котлом

Находится в зависимости от проекта. Разработку следует поручить спецам, дабы предупредить вероятные неисправности. Обычно его ставят в нижней части трубопровода, около котла. Для устойчивой работы соблюдайте единственное правило: монтируйте устройство до либо после всех ответвлений.

Предназначение байпаса

Устройство представляет собой запорную арматуру, которая служит увеличению гидравлического сопротивления. Это позволяет системе работать при отсутствии электрического питания. Открытый вентиль имеет пропускную способность как у трубопровода, по этому не падает КПД.

Фото 6

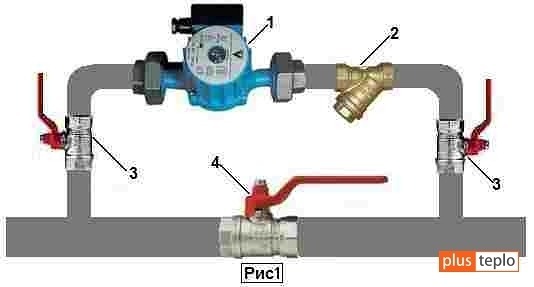

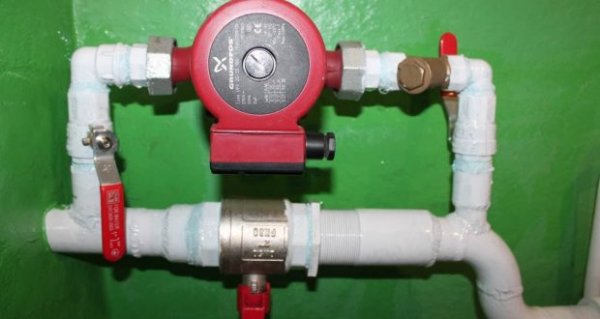

Фото 3. Байпас, на котором установлено насосное устройство. На конструкции находится несколько вентилей.

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Применяют обыденное подключение, но рекомендуется выделенная линия. Пригодится 3 провода, вилка и розетка на три контакта. Питание также может быть скооперировано через клеммы впрямую. Последние ставятся под крышку к подходящим буковкам, а провода делятся по цветам. N — ноль, стопроцентно либо отчасти голубой. Заземление имеет особый значок, зелёный, время от времени в купе с жёлтым. L — фаза, фактически любого окраса (не считая нареченных выше).

Фото 7

Создав связь, монтажную коробку закрывают и затягивают винтом. Зависимо от производителя, время от времени нужна обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, потому рекомендуется выполнить запасную подачу электричества. Обычно располагают стабилизатор на аккумах. Даже автоматическое отопление будет расходовать менее 300 Вт, потому довольно приобрести устройство на 400—450 Вт. Также учитывайте ёмкость батарей.

Проверка и начало эксплуатации

Закончив установка, заполните систему теплоносителем, очищая трубы от воздуха. Когда все газы удалены, проводят тестовый запуск. Если заморочек не обнаружилось, перебегают к настоящей работе. В неприятном случае проводят повторный промыв.

Полезное видео

Поглядите видео, в каком рассказывается, как и где лучше установить циркуляционный насос для систем отопления.

Общие советы по настройке

Большая часть насосов поступает в продажу с заводскими опциями. Их необязательно поменять, но зависимо от системы, это может пригодиться. Для консультации пригласите спеца, который, по мере надобности, сделает конфигурации вручную.

Схемы отопления с циркуляционным насосом и аннотации по их установке

Циркуляционный насос

Схемы систем водяного отопления

Создатель Миша Стахов На чтение 7 мин. Просмотров 64.1k. Размещено 08.09.2014

Механизм работы самотечной системы отопления с естественной циркуляцией теплоносителя обеспечивается различием температур на выходе из котла и на входе в него. Эта, испытанная временем и практикой схема не только лишь работала долгие десятилетия, но применяется к тому же на данный момент при отоплении маленьких объектов.

Все же, они уже уступили пальму первенства системам с принудительным движением теплоносителя. Это более прибыльный и удобный вариант организации отопления 2-ух и поболее этажных строения и помещений большой площади. Движение теплоносителя в таковой системе обеспечивает специально е устройство — циркуляционный насос.

Многофункциональные тонкости насоса

В движении жизнь веселее! Это у людей… А в отоплении более высочайшая скорость движения теплоносителя по контуру позволяет получить целый ряд преимуществ. Естественно, недочеты и здесь отыскали свое место. Разберемся…

Самотечные контуры отопления личных домов мучаются таким «недугом» — неравномерный прогрев разных помещений дома. Жарче всего в комнатах, которые находятся поближе к началу движения теплоносителя по контуру, другими словами у котла. А далекие помещения просто не прогреваются, так как теплоноситель вследствие малой скорости движения отдавал «львиную» часть собственного тепла сначала собственного пути.

Создание принудительного движения теплоносителя циркуляционным насосом содействует более равномерному прогреву радиаторов во всех помещениях, благодаря более высочайшей скорости движения воды.

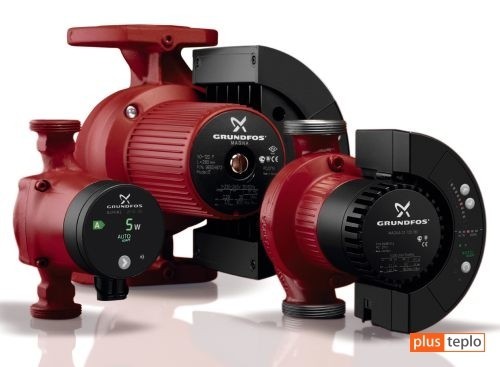

Особенности выбора оборудования

Верный выбор циркуляционного насоса дозволит для вас отыскать лучший баланс между отлично функционирующим отоплением и лишними затратами на электроэнергию при завышенном звуковом фоне работы насоса. Объясняем: сильно мощнейший насос будет «кушать» много «киловатт-часов» (а он работает практически круглые сутки), а малая мощность — не «продавит» теплоноситель через весь контур системы.

Циркуляционный насос

Циркуляционный насос

О том, как верно избрать агрегат и иметь представление о его устройстве, читайте статью «Подбор и расчет циркуляционного насоса для системы отопления». А тут мы разберемся в правильных методах «интеграции этого устройства в контур отопления.

Остановимся лишь на том, что для бытовых систем в большей степени применяются насосы «мокрого» типа — они практически погружены в теплоноситель (воду), которую перекачивают. Из-за этого они работают очень тихо, в отличие от «сухих» братьев, которым, в силу собственного гулкого поведения, больше подходят промышленные объекты, котельные офисных построек и пр.

Контакт с водой вызывает коррозию, потому детали такового оборудования делают из нержавеющей стали, а корпуса из бронзы либо латуни.

Выбор места установки

При выборе «места жительства» циркуляционного «двигателя» воды в системе лучше (для вашего же спокойствия) учесть такие моменты:

  1. Если насос устанавливается в старенькую систему — она непременно должна быть промыта .
  2. Место установки должно быть доступно — может быть пригодится в предстоящем иметь доступ к насосу для обслуживания либо замены.
  3. В большей степени их ставят на оборотную магистральную трубу вблизи от расширительного бачка. Там температура теплоносителя ниже, что более неопасно для устройства.
  4. Современные циркуляционные агрегаты для систем отопления в состоянии выдерживать и высшую температуру. Потому они могут быть установлены и на подающую трубу системы. Главное убедиться согласно технической документации на устройство, что оно способно работать при больших температурах. Это целенаправлено делать при использовании устройств со интегрированной функцией регулировки скорости и при использовании «ночного режима».
  5. Направьте внимание! Насос «мокрого типа» может быть установлен как угодно в плане направления трубопровода. Но! Непременно его вал должен быть размещен ГОРИЗОНТАЛЬНО! И его положение должно исключать возможность попадания воды в клеммную коробку.
  6. Перед первым пуском системы отопления после летнего периода нужно проверить работоспособность самого устройства — ротор мотора мог заблокироваться отложениями из теплоносителя.
Читайте по теме:  Как высчитать тепло теплого пола

Схемы установки

Установка циркуляционного агрегата в систему, которая вначале планировалась либо уже работала, как самотечная (с естественной циркуляцией) осуществляется по приведенной ниже схеме. Такие системы обычно однотрубные и некоторая неравномерность нагрева может все еще наблюдаться в разных помещениях. При таком подключении расход теплоносителя постоянен.

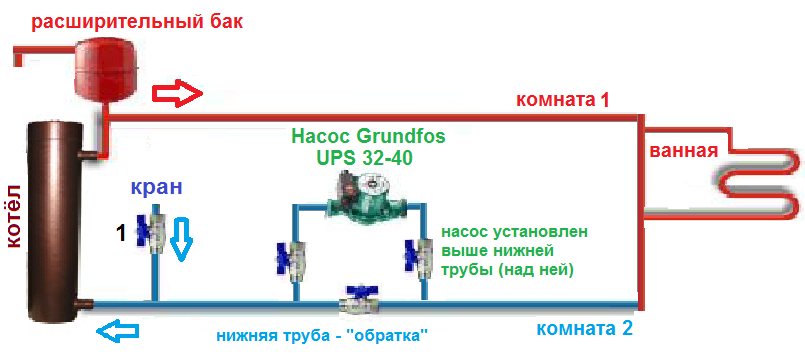

Схема установки насоса в однотрубную систему с естественной циркуляцией

Схема установки насоса в однотрубную систему с естественной циркуляцией

При монтаже двухтрубной системы отопления насос устанавливается аналогичным методом, только наблюдаются некоторые конфигурации в «поведении» системы. Так внедрение терморегуляторов на радиаторах может привести к изменению расхода теплоносителя. Для таких систем характерен более высочайший температурный перепад.

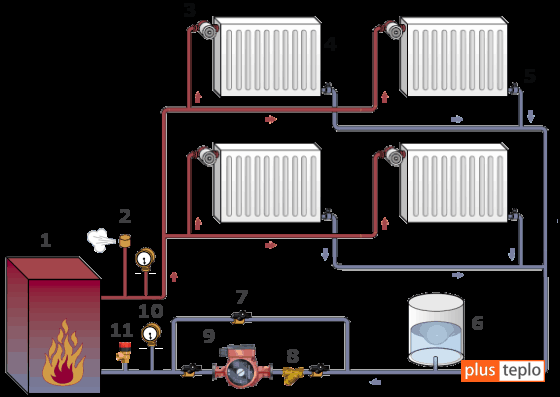

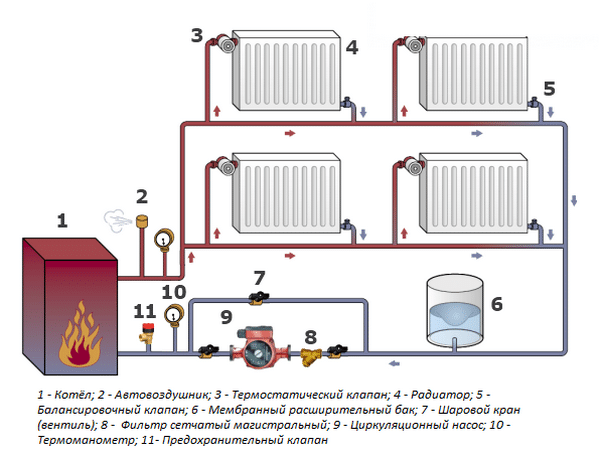

Схема двухтрубной системы с циркуляционным насосом

Схема двухтрубной системы с циркуляционным насосом

  1. Котел;
  2. автоматический клапан воздушный;
  3. терморегулятор на радиаторе;
  4. радиатор отопления;
  5. клапан балансировочный;
  6. бак расширительный мембранного типа;
  7. кран шаровой;
  8. фильтр сетчатый грубой чистки;
  9. насос циркуляционный;
  10. указатель температуры, манометр либо термоманометр;
  11. клапан предохранительный.

Верная установка

Для подключения циркуляционного нагнетателя в готовую систему отопления с естественным током теплоносителя организовывается типичная «транспортная развязка»: основная труба и «объезд» через магистраль насоса.

Для этого в разрез основной трубы ставится оборотный клапан (автоматический вариант) либо шаровой кран соответственного типоразмера.

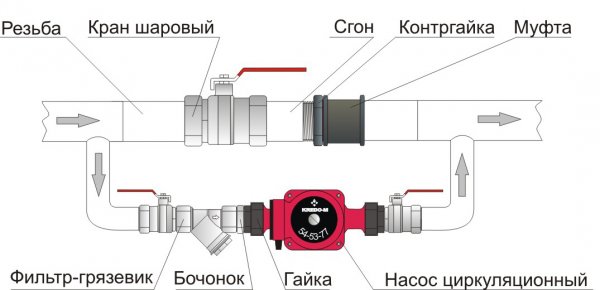

Принцип «врезки» (подключения) насоса в систему отопления

Принцип «врезки» (подключения) насоса в систему отопления

На вваренные в основную трубу с 2-ух сторон от крана сгоны инсталлируются два шаровых крана, с которым подключается через дополнительные трубы и фитинги сам насос. Краны созданы для перекрывания движения теплоносителя при обслуживании либо демонтаже насоса.

Принципиальный момент! Перед фильтром нужно установить в неотклонимом порядке фильтр механической чистки воды, так как даже маленькие частички, находящиеся в воде системы, при их достаточном количестве могут разрушить насос.

Проверка работоспособности агрегата проводится после его подключения, наполнения всей системы теплоносителем и удаления из нее воздушных пробок. Воздух из корпуса нагнетателя выпускается через центральный винт, находящийся на его крышке. Полное удаление воздуха подтвердит выступившая вода. Малошумный режим работы и умеренно прогретые все батареи будут свидетельством правильного выбора характеристик агрегата.

Обеспечение «бесперебойности» в работе

Питание циркуляционного насоса осуществляется от сети переменного электрического тока (~220В). И эта его «черта» ставит под опасность функционирование системы в случае прекращения энергоснабжения объекта. Где находить выход и какой?

Спасительным вариантом может быть схема с внедрением источника бесперебойного питания. Он обязан иметь припас емкости аккумов для поддержания работы насоса (и котла газового по мере надобности) до 12 часов в случае отсутствия наружного энергоснабжения и при всем этом выдавать «переменный» ток без преломления его «синусоиды».

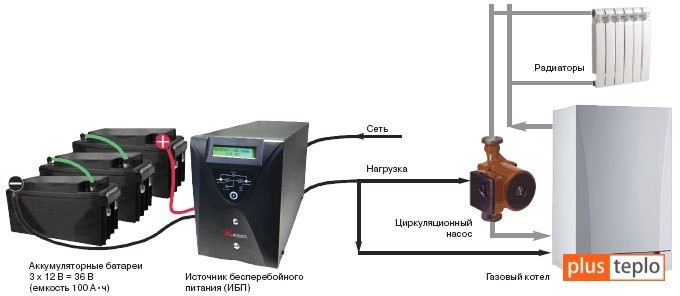

Электросхема подключения ИБП с системе отопления

Электросхема подключения ИБП с системе отопления

ИБП, относительно их функциональности можно поделить на:

  • устройства, которые ток сети (при его наличии) пропускают через себя «транзитом», не меняя его характеристик. При исчезновении наружного питания либо несоответствия его характеристик номинальным значениям устройство перебегает автоматом в режим «оффлайн» в включая в работу аккумуляторную батарею;
  • аппараты с линейно-интерактивным «характером поведения» — они позволяют корректировать характеристики (в большей степени ступенчато), проходящего через него электрического тока от наружной сети в границах ±20% от номинала;
  • агрегаты, обеспечивающие неизменное питание оборудования от аккума(ов), который(е) временами подзаряжается от наружной сети. Такие аппараты в состоянии работать с входным электрическим током с широким разбросом характеристик, обеспечивая на выходе размеренное напряжение питания для потребителей. Это сбалансированный вариант для отопительного оборудования, снабженного электроникой, чувствительной к плохому «питанию», но и не дешевенький в обслуживании.

Электросхема питания может включать и бензиновые (дизельные) автономные генераторы, но их для «успокоения совести», устранения «скачков» напряжения и гарантии надежной работы электроники все подключения оборудования непременно следует делать через надежный стабилизатор либо ИБП.

Итоги

Необходимость установки циркуляционного насоса в систему отопления уже ни у кого не вызывает сомнения. Другое дело, что установка устройства в систему должен быть выполнен хорошо и накрепко. Практика эксплуатации агрегата в системе уже в 1-ые деньки должна подтвердить эффективность его работы резвым прогревом радиаторов всех отапливаемых помещений.

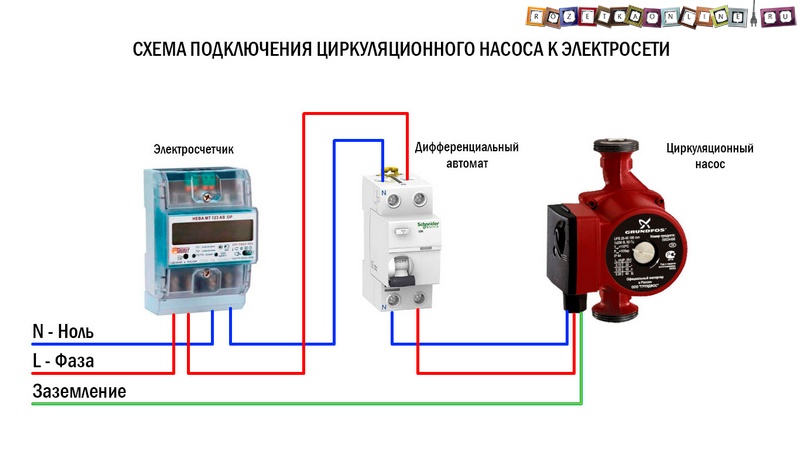

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети смотрится следующим образом

Схема подключения циркуляционного насоса к электросети

Направьте внимание , непременно в схеме подключения насоса должен быть либо дифференциальный автоматический выключатель (как на нашей схеме) либо связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это нужна, прежде всего, для защиты человека от поражения электрическим током, в случае неисправности насоса либо неправлиьного подключения.

Видите ли, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу нужна фаза и ноль (рабочий ноль), а не считая того обязательный элемент безопасности – заземление (защитный ноль) . Потому в клеммной коробке насоса находятся три контакта, с соответственной маркировкой.

Подробная фото аннотация по подключению к циркуляционного насоса к электросети, по этой схеме — Тут (ссылка раскроется в новеньком окне).

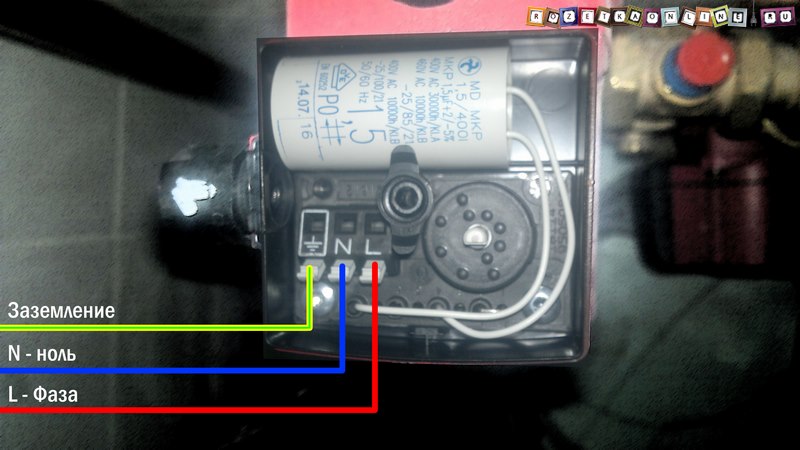

Порядок подключения проводов к циркуляционному насосу

Большая часть циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Основным минусом которой, будет то, что насосы приходится включать и выключать всякий раз вручную, потому часто их включают сначала отопительного сезона и выключают в конце. Недочеты такового метода подключюения , думаю, явны, излишний расход электроэнергии и уменьшение ресурса работы насоса.

Заавтоматизировать работу циркуляционного насоса в системе отопления, дабы понизить издержки электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При всем этом, термостатом измеряется температура конкретно теплоносителя и, если она низкая, циркуляционный насос не врубается, дабы не гонять по системе холодную воду напрасно (либо другой теплоноситель), а когда температура теплоносителя у котла добивается требуемого уровня, запускается насос.

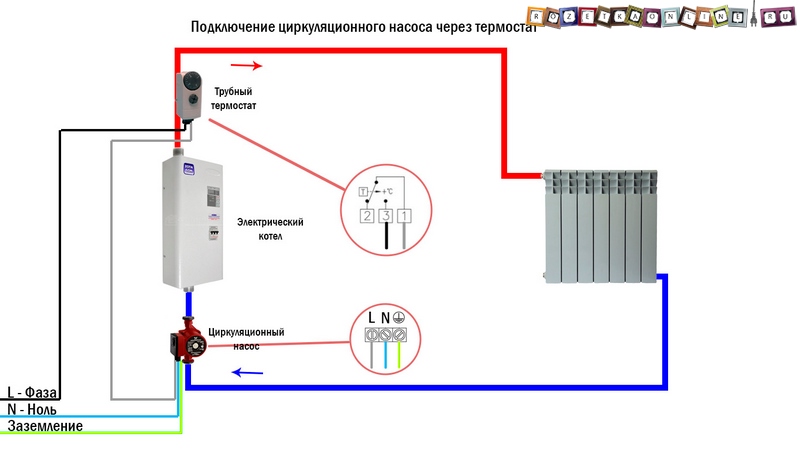

Схема подключения циркуляционного насоса через термостат смотрится следующим образом

Схема подключения циркуляционного насоса через термостат

Сама отопительная система на схеме примитивная, представлена для общего осознания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и зависимо от неё включает либо выключает циркуляционный насос.

Так же, если вы не отыщите особый трубный термостат (как на схеме), можно применять обыденный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

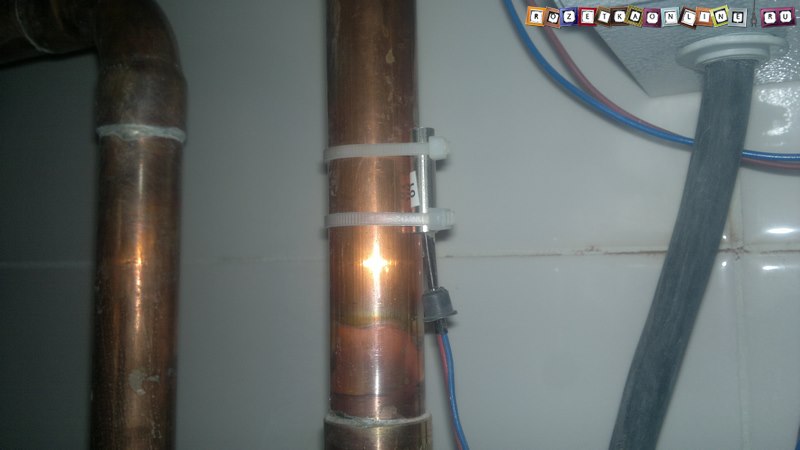

Термодатчик закрепленный на трубе отопления

Другие схемы подключения циркуляционного насоса через термостат, к примеру, для регулировки температуры в помещении, в большинстве случаев применять нельзя. И хотя кажется логичным отключать циркуляцию жаркой воды (либо другого теплоносителя) когда в помещении становится очень горячо и напротив включать, когда холодно, таковой подход неправильный. В данном случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна принципиальная задачка при разработке системы отопления дома — это обеспечение её наибольшей автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердечком которых являются газовые либо твердотопливные котлы, потребляющие не много электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При всем этом автономность системы увеличивается неоднократно. Знакомые многим отключения электроэнергии в личном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и нередко разрушению как системы отопления, так и всего дома, сейчас для вас фактически не жутки.

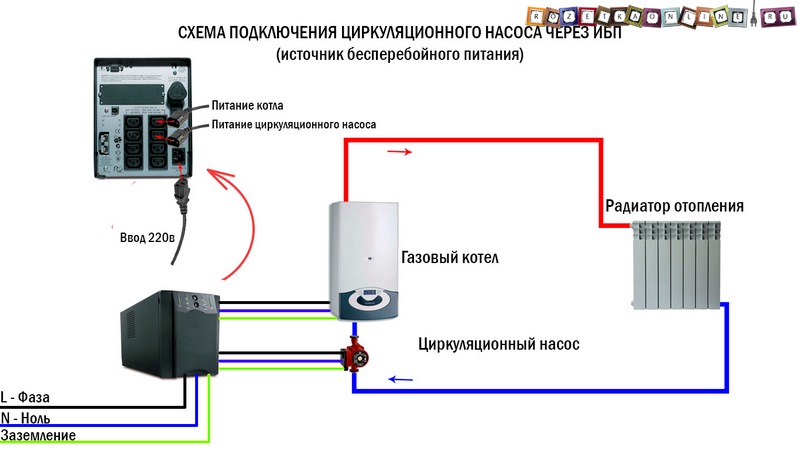

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) смотрится следующим образом

 Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП)

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в этом случае, газовый котел. Сейчас, при выключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккума в ИБП.

Источник бесперебойного питания подбирается зависимо от установленного оборудования, его количества, потребляемой мощности и некоторых других причин. В отопительных системах состоящих из огромного количества потребителей электроэнергии либо в системах, от которых нужна довольно длинный срок автономной работы, допускается применять как несколько ИБП сходу, так и один, но с дополнительными аккумами в схеме, к примеру, авто.

Эту схему подключения через ИБП можно скооперировать со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет более эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете составляющие для автоматизации и автономности системы отопления с циркуляционными насосами, непременно пишите в комментах к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Видео: Циркуляционный насос отопления куда устанавливать?

Понравилась статья? Поделиться с друзьями:

Схема циркуляционный насос для отопления

Фото 1

В некоторых случаях он также регулирует температуру. Большая часть отопительных систем требуют установки циркуляционных насосов.

Где поставить устройство на системе отопления

Фото 2

Непринципиально, на каком трубопроводе, так как устройство держит высочайший нагрев воды. То же касается гидравлики.

Делайте установка на участке около котла, до ответвлений системы. Обычно выбирают обратку, так как в схожем случае опасности малы.

Если отопления разбито на два контура (левый и правый либо по этажам), лучше установить по насосу на каждый. Это расширит способности и дозволит держать под контролем отдельный участок строения, что приводит к экономии ресурсов.

Как верно установить насос своими руками в личном доме

Один из важных моментов — направление ротора. Если установка вертикальная, систему практически наверняка придётся переделывать. Также учитывают ток воды по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите аннотацию на возможность применения в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Верная схема установки

Нередко применяется установка насоса на байпас. Он позволяет системе работать при выключении электроэнергии. Это также касается появления дефектов с циркулятором, разрешая подмену деталей без слива воды.

Фото 3

Фото 1. Схема отопительной системы. Цифрой девять обозначено место установки циркуляционного насоса.

Для установки потребуются:

  • насос;
  • накидные гайки либо фланцевые соединения (входят в набор);
  • фильтр;
  • отсекающие краны;
  • байпас и вентиль для него.

Для установки будет нужно некоторое место. Зависимо от особенностей строения, может пригодиться разработка проекта.

При разработке обвязки с принудительной циркуляцией воды рекомендуется монтировать особый участок трубы, разработанный для насоса. Они нечасто встречаются, но существенно упрощают работу. По той же причине следует находить собранное устройство. В неприятном случае придётся пригласить спеца либо заняться процессом без помощи других. Принцип сборки находится в зависимости от креплений и материала. Последний разделяет приборы на два вида: железные, требующие сложной сварки, и пластмассовые.

Фото 4

Установка изредка занимает больше часа. Это не касается железных труб, которым нужна создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:

  1. Подготовка: подбор девайсов и их покупка.
  2. Выбор инструментов: пригодятся ключи, герметик, может быть, сварочный аппарат.
  3. Поначалу на паклю запаковывают три узла: два для насоса и один для крана. 1-ые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
  4. Потом собирают петлю, не вполне закручивая гайки. На этом шаге проводят замеры, определяя свойства узла.
  5. Обрезанные части трубопровода располагают по общей оси на случайных упорах. Петлю затягивают, потом конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, дабы не разрушить.
  6. Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор сглаживают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Соединения промазывают герметиком и перебегают к электрической части процесса, если она нужна.

Закончив установка, нельзя сходу делать проверку. Поначалу обвязку заполняют теплоносителем. Дабы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Стопроцентно заполнив трубы, делают повторную функцию. Потом всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.

Необходимость фильтрации воды

Перед насосом нередко располагают грязевик, цель которого — не пропустить твёрдые частички, скопившиеся в теплоносителе. Довольно применять стандартное устройство грубой чистки, так как трубы имеют маленькой поперечник.

Фото 5

Фото 2. Схема установки насоса в отопительную систему. Стрелкой обозначено место, где находится фильтр-грязевик.

Бочонок для сбора ставят по направлению вниз, что предупредит вероятные сбои в работе.

Внимание! На фильтре обозначено направление тока воды. Если его не соблюдать, придётся почаще поменять деталь.

Размещение насоса в отопительном контуре с котлом

Находится в зависимости от проекта. Разработку следует поручить спецам, дабы предупредить вероятные неисправности. Обычно его ставят в нижней части трубопровода, около котла. Для устойчивой работы соблюдайте единственное правило: монтируйте устройство до либо после всех ответвлений.

Предназначение байпаса

Устройство представляет собой запорную арматуру, которая служит увеличению гидравлического сопротивления. Это позволяет системе работать при отсутствии электрического питания. Открытый вентиль имеет пропускную способность как у трубопровода, по этому не падает КПД.

Фото 6

Фото 3. Байпас, на котором установлено насосное устройство. На конструкции находится несколько вентилей.

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Применяют обыденное подключение, но рекомендуется выделенная линия. Пригодится 3 провода, вилка и розетка на три контакта. Питание также может быть скооперировано через клеммы впрямую. Последние ставятся под крышку к подходящим буковкам, а провода делятся по цветам. N — ноль, стопроцентно либо отчасти голубой. Заземление имеет особый значок, зелёный, время от времени в купе с жёлтым. L — фаза, фактически любого окраса (не считая нареченных выше).

Фото 7

Создав связь, монтажную коробку закрывают и затягивают винтом. Зависимо от производителя, время от времени нужна обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, потому рекомендуется выполнить запасную подачу электричества. Обычно располагают стабилизатор на аккумах. Даже автоматическое отопление будет расходовать менее 300 Вт, потому довольно приобрести устройство на 400—450 Вт. Также учитывайте ёмкость батарей.

Проверка и начало эксплуатации

Закончив установка, заполните систему теплоносителем, очищая трубы от воздуха. Когда все газы удалены, проводят тестовый запуск. Если заморочек не обнаружилось, перебегают к настоящей работе. В неприятном случае проводят повторный промыв.

Полезное видео

Поглядите видео, в каком рассказывается, как и где лучше установить циркуляционный насос для систем отопления.

Общие советы по настройке

Большая часть насосов поступает в продажу с заводскими опциями. Их необязательно поменять, но зависимо от системы, это может пригодиться. Для консультации пригласите спеца, который, по мере надобности, сделает конфигурации вручную.

Схемы отопления с циркуляционным насосом и аннотации по их установке

Циркуляционный насос

Схемы систем водяного отопления

Создатель Миша Стахов На чтение 7 мин. Просмотров 64.1k. Размещено 08.09.2014

Механизм работы самотечной системы отопления с естественной циркуляцией теплоносителя обеспечивается различием температур на выходе из котла и на входе в него. Эта, испытанная временем и практикой схема не только лишь работала долгие десятилетия, но применяется к тому же на данный момент при отоплении маленьких объектов.

Все же, они уже уступили пальму первенства системам с принудительным движением теплоносителя. Это более прибыльный и удобный вариант организации отопления 2-ух и поболее этажных строения и помещений большой площади. Движение теплоносителя в таковой системе обеспечивает специально е устройство — циркуляционный насос.

Многофункциональные тонкости насоса

В движении жизнь веселее! Это у людей… А в отоплении более высочайшая скорость движения теплоносителя по контуру позволяет получить целый ряд преимуществ. Естественно, недочеты и здесь отыскали свое место. Разберемся…

Самотечные контуры отопления личных домов мучаются таким «недугом» — неравномерный прогрев разных помещений дома. Жарче всего в комнатах, которые находятся поближе к началу движения теплоносителя по контуру, другими словами у котла. А далекие помещения просто не прогреваются, так как теплоноситель вследствие малой скорости движения отдавал «львиную» часть собственного тепла сначала собственного пути.

Создание принудительного движения теплоносителя циркуляционным насосом содействует более равномерному прогреву радиаторов во всех помещениях, благодаря более высочайшей скорости движения воды.

Особенности выбора оборудования

Верный выбор циркуляционного насоса дозволит для вас отыскать лучший баланс между отлично функционирующим отоплением и лишними затратами на электроэнергию при завышенном звуковом фоне работы насоса. Объясняем: сильно мощнейший насос будет «кушать» много «киловатт-часов» (а он работает практически круглые сутки), а малая мощность — не «продавит» теплоноситель через весь контур системы.

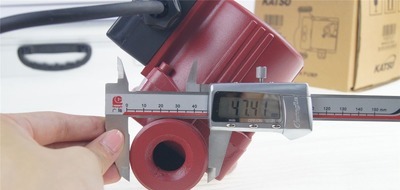

Циркуляционный насос

Циркуляционный насос

О том, как верно избрать агрегат и иметь представление о его устройстве, читайте статью «Подбор и расчет циркуляционного насоса для системы отопления». А тут мы разберемся в правильных методах «интеграции этого устройства в контур отопления.

Остановимся лишь на том, что для бытовых систем в большей степени применяются насосы «мокрого» типа — они практически погружены в теплоноситель (воду), которую перекачивают. Из-за этого они работают очень тихо, в отличие от «сухих» братьев, которым, в силу собственного гулкого поведения, больше подходят промышленные объекты, котельные офисных построек и пр.

Контакт с водой вызывает коррозию, потому детали такового оборудования делают из нержавеющей стали, а корпуса из бронзы либо латуни.

Выбор места установки

При выборе «места жительства» циркуляционного «двигателя» воды в системе лучше (для вашего же спокойствия) учесть такие моменты:

  1. Если насос устанавливается в старенькую систему — она непременно должна быть промыта .
  2. Место установки должно быть доступно — может быть пригодится в предстоящем иметь доступ к насосу для обслуживания либо замены.

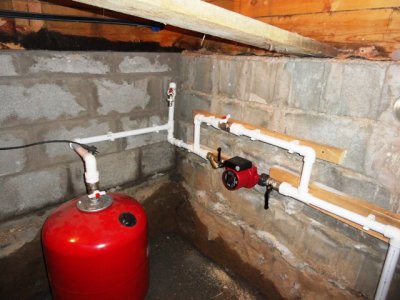

  3. В большей степени их ставят на оборотную магистральную трубу вблизи от расширительного бачка. Там температура теплоносителя ниже, что более неопасно для устройства.
  4. Современные циркуляционные агрегаты для систем отопления в состоянии выдерживать и высшую температуру. Потому они могут быть установлены и на подающую трубу системы. Главное убедиться согласно технической документации на устройство, что оно способно работать при больших температурах. Это целенаправлено делать при использовании устройств со интегрированной функцией регулировки скорости и при использовании «ночного режима».
  5. Направьте внимание! Насос «мокрого типа» может быть установлен как угодно в плане направления трубопровода. Но! Непременно его вал должен быть размещен ГОРИЗОНТАЛЬНО! И его положение должно исключать возможность попадания воды в клеммную коробку.
  6. Перед первым пуском системы отопления после летнего периода нужно проверить работоспособность самого устройства — ротор мотора мог заблокироваться отложениями из теплоносителя.
Читайте по теме:  Трехфазный мотор на 220 вольт схема

Схемы установки

Установка циркуляционного агрегата в систему, которая вначале планировалась либо уже работала, как самотечная (с естественной циркуляцией) осуществляется по приведенной ниже схеме. Такие системы обычно однотрубные и некоторая неравномерность нагрева может все еще наблюдаться в разных помещениях. При таком подключении расход теплоносителя постоянен.

Схема установки насоса в однотрубную систему с естественной циркуляцией

Схема установки насоса в однотрубную систему с естественной циркуляцией

При монтаже двухтрубной системы отопления насос устанавливается аналогичным методом, только наблюдаются некоторые конфигурации в «поведении» системы. Так внедрение терморегуляторов на радиаторах может привести к изменению расхода теплоносителя. Для таких систем характерен более высочайший температурный перепад.

Схема двухтрубной системы с циркуляционным насосом

Схема двухтрубной системы с циркуляционным насосом

  1. Котел;
  2. автоматический клапан воздушный;
  3. терморегулятор на радиаторе;
  4. радиатор отопления;
  5. клапан балансировочный;
  6. бак расширительный мембранного типа;
  7. кран шаровой;
  8. фильтр сетчатый грубой чистки;
  9. насос циркуляционный;
  10. указатель температуры, манометр либо термоманометр;
  11. клапан предохранительный.

Верная установка

Для подключения циркуляционного нагнетателя в готовую систему отопления с естественным током теплоносителя организовывается типичная «транспортная развязка»: основная труба и «объезд» через магистраль насоса.

Для этого в разрез основной трубы ставится оборотный клапан (автоматический вариант) либо шаровой кран соответственного типоразмера.

Принцип «врезки» (подключения) насоса в систему отопления

Принцип «врезки» (подключения) насоса в систему отопления

На вваренные в основную трубу с 2-ух сторон от крана сгоны инсталлируются два шаровых крана, с которым подключается через дополнительные трубы и фитинги сам насос. Краны созданы для перекрывания движения теплоносителя при обслуживании либо демонтаже насоса.

Принципиальный момент! Перед фильтром нужно установить в неотклонимом порядке фильтр механической чистки воды, так как даже маленькие частички, находящиеся в воде системы, при их достаточном количестве могут разрушить насос.

Проверка работоспособности агрегата проводится после его подключения, наполнения всей системы теплоносителем и удаления из нее воздушных пробок. Воздух из корпуса нагнетателя выпускается через центральный винт, находящийся на его крышке. Полное удаление воздуха подтвердит выступившая вода. Малошумный режим работы и умеренно прогретые все батареи будут свидетельством правильного выбора характеристик агрегата.

Обеспечение «бесперебойности» в работе

Питание циркуляционного насоса осуществляется от сети переменного электрического тока (~220В). И эта его «черта» ставит под опасность функционирование системы в случае прекращения энергоснабжения объекта. Где находить выход и какой?

Спасительным вариантом может быть схема с внедрением источника бесперебойного питания. Он обязан иметь припас емкости аккумов для поддержания работы насоса (и котла газового по мере надобности) до 12 часов в случае отсутствия наружного энергоснабжения и при всем этом выдавать «переменный» ток без преломления его «синусоиды».

Электросхема подключения ИБП с системе отопления

Электросхема подключения ИБП с системе отопления

ИБП, относительно их функциональности можно поделить на:

  • устройства, которые ток сети (при его наличии) пропускают через себя «транзитом», не меняя его характеристик. При исчезновении наружного питания либо несоответствия его характеристик номинальным значениям устройство перебегает автоматом в режим «оффлайн» в включая в работу аккумуляторную батарею;
  • аппараты с линейно-интерактивным «характером поведения» — они позволяют корректировать характеристики (в большей степени ступенчато), проходящего через него электрического тока от наружной сети в границах ±20% от номинала;
  • агрегаты, обеспечивающие неизменное питание оборудования от аккума(ов), который(е) временами подзаряжается от наружной сети. Такие аппараты в состоянии работать с входным электрическим током с широким разбросом характеристик, обеспечивая на выходе размеренное напряжение питания для потребителей. Это сбалансированный вариант для отопительного оборудования, снабженного электроникой, чувствительной к плохому «питанию», но и не дешевенький в обслуживании.

Электросхема питания может включать и бензиновые (дизельные) автономные генераторы, но их для «успокоения совести», устранения «скачков» напряжения и гарантии надежной работы электроники все подключения оборудования непременно следует делать через надежный стабилизатор либо ИБП.

Итоги

Необходимость установки циркуляционного насоса в систему отопления уже ни у кого не вызывает сомнения. Другое дело, что установка устройства в систему должен быть выполнен хорошо и накрепко. Практика эксплуатации агрегата в системе уже в 1-ые деньки должна подтвердить эффективность его работы резвым прогревом радиаторов всех отапливаемых помещений.

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети смотрится следующим образом

Схема подключения циркуляционного насоса к электросети

Направьте внимание , непременно в схеме подключения насоса должен быть либо дифференциальный автоматический выключатель (как на нашей схеме) либо связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это нужна, прежде всего, для защиты человека от поражения электрическим током, в случае неисправности насоса либо неправлиьного подключения.

Видите ли, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу нужна фаза и ноль (рабочий ноль), а не считая того обязательный элемент безопасности – заземление (защитный ноль) . Потому в клеммной коробке насоса находятся три контакта, с соответственной маркировкой.

Подробная фото аннотация по подключению к циркуляционного насоса к электросети, по этой схеме — Тут (ссылка раскроется в новеньком окне).

Порядок подключения проводов к циркуляционному насосу

Большая часть циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Основным минусом которой, будет то, что насосы приходится включать и выключать всякий раз вручную, потому часто их включают сначала отопительного сезона и выключают в конце. Недочеты такового метода подключюения , думаю, явны, излишний расход электроэнергии и уменьшение ресурса работы насоса.

Заавтоматизировать работу циркуляционного насоса в системе отопления, дабы понизить издержки электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При всем этом, термостатом измеряется температура конкретно теплоносителя и, если она низкая, циркуляционный насос не врубается, дабы не гонять по системе холодную воду напрасно (либо другой теплоноситель), а когда температура теплоносителя у котла добивается требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат смотрится следующим образом

Схема подключения циркуляционного насоса через термостат

Сама отопительная система на схеме примитивная, представлена для общего осознания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и зависимо от неё включает либо выключает циркуляционный насос.

Так же, если вы не отыщите особый трубный термостат (как на схеме), можно применять обыденный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Термодатчик закрепленный на трубе отопления

Другие схемы подключения циркуляционного насоса через термостат, к примеру, для регулировки температуры в помещении, в большинстве случаев применять нельзя. И хотя кажется логичным отключать циркуляцию жаркой воды (либо другого теплоносителя) когда в помещении становится очень горячо и напротив включать, когда холодно, таковой подход неправильный. В данном случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна принципиальная задачка при разработке системы отопления дома — это обеспечение её наибольшей автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердечком которых являются газовые либо твердотопливные котлы, потребляющие не много электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При всем этом автономность системы увеличивается неоднократно. Знакомые многим отключения электроэнергии в личном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и нередко разрушению как системы отопления, так и всего дома, сейчас для вас фактически не жутки.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) смотрится следующим образом

 Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП)

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в этом случае, газовый котел. Сейчас, при выключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккума в ИБП.

Источник бесперебойного питания подбирается зависимо от установленного оборудования, его количества, потребляемой мощности и некоторых других причин. В отопительных системах состоящих из огромного количества потребителей электроэнергии либо в системах, от которых нужна довольно длинный срок автономной работы, допускается применять как несколько ИБП сходу, так и один, но с дополнительными аккумами в схеме, к примеру, авто.

Эту схему подключения через ИБП можно скооперировать со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет более эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете составляющие для автоматизации и автономности системы отопления с циркуляционными насосами, непременно пишите в комментах к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Видео: Циркуляционный насос отопления куда устанавливать?

Понравилась статья? Поделиться с друзьями:
