Умиротворенно прогуливаясь по полю либо пустырю неподалёку от линий электрических передач и лицезрев провод либо кабель на земле, не теряйте внимательность и соблюдайте осторожность. Оборванный кабель не повод ликовать находке, так как он может находиться под напряжением и приблизившись к месту падения человек может попасть под шаговое напряжение.
Сходу этого не осознать, так как электричество, не имеющее цвета и аромата, не проявляет себя при отсутствии контакта. Найти на глаз напряжение в проводе просто так не получится.
Опасность электрического тока ни при каких обстоятельствах нельзя приуменьшать, так как он очень небезопасен для человека. Для получения удара током не непременно дотрагиваться к открытому проводу либо корпусу устройства, изоляция в каком неисправна. Велика возможность попасть под шаговое напряжение, возникающее при падении провода с действующей ЛЭП на землю.
Приветствую всех друзья на веб-сайте «Электрик в доме». Сейчас разберем термин и его понятие, которое в энергетической отрасли очень часть встречается.
Напряжение шага — опаснейшее явление в мире энергетики. Знать определение и осознавать, что собой представляет сие явление, кроме электриков, должны и далёкие от данной сферы люди.
Что понимается под напряжением шага
Если гласить о том, что понимается под напряжением шага, то речь о напряжении неподалёку от провода либо кабеля, упавшего на землю либо размещенного на рабочей поверхности. Довольно 1-го людского шага (с расстоянием примерно 80 см), дабы сделать страшный потенциал между точками.
Величина этого потенциала находится в зависимости от класса напряжения электроустановки и расстояния до места повреждения. Чем поближе человек к оборванному проводу, тем опасность поражения электрическим током будет больше. На один шаг человека может образоваться напряжение от 10-ов до нескольких тыщ Вольт.

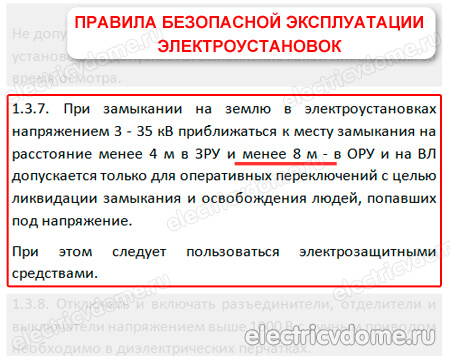

Определение шаговое напряжение в нормативных документах звучит так:

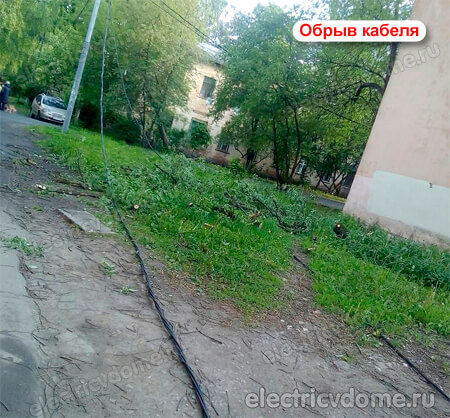

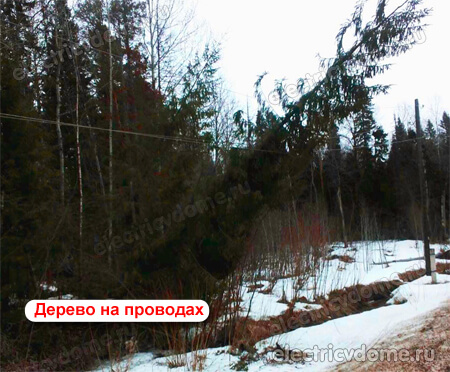

После бурь и ураганов деревья падают на воздушные полосы. В итоге провода обрываются и ломаются опоры. В итоге возможность поражения в зоне около линий довольно велика.
Аварийные ситуации такового нрава ликвидируются на питающей подстанции. На повреждение реагирует релейная защита и отключает покоробленный участок. Но стоит отметить, что почти всегда после отключения защитами, напряжение на линию подается повторно. Это нужно в случае самоустранения предпосылки и освобождения полосы из ветвей либо лап животных/птиц маленьких размеров, случаем перекрывших воздушную изоляцию.
Но гарантии чёткой работы автоматики при появлении обрыва либо провисании провода вблизи с раскачивающейся веткой никто дать не может.
При скрещении полосы электропередач следует убедиться в отсутствии проводов и кабелей, которые свисают, расположенных на деревьях. Ток протекает также по стволу, создавая предпосылки для угрозы.
Какова зона шагового напряжения
Шаговое напряжение впрямую связано с классом (величиной) напряжения и удельным сопротивлением материала. В главном, речь идёт о грунте. Если его влажность повышена, наблюдается повышение радиуса деяния, так как место растекания тока по влажной земле возрастает.
Лицезрев провод, лежащий на земле, обходите его стороной и подходите менее, чем на 20 м. Воздействие на зону деяния оказывают бессчетные причины, вровень с уровнем воздействия на человека.

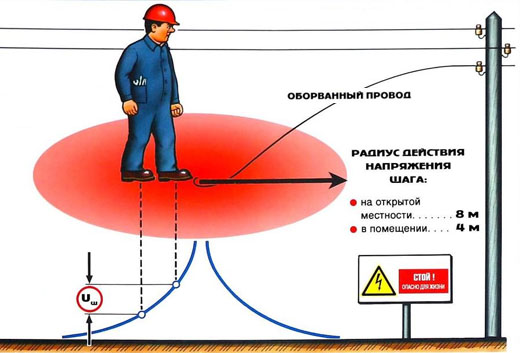

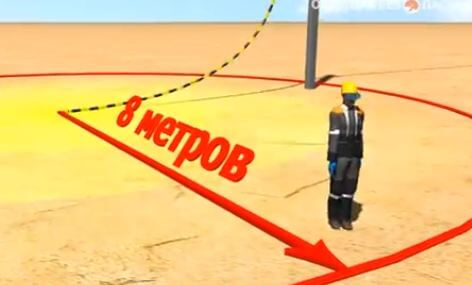

Большим радиусом поражения шагового напряжения принято считать 8 м , при небезопасном напряжении в месте обрыва выше 1000 В и 5 м при значении до 1000 В.
Для резвого выхода из зоны угрозы Не надо бежать и совершать длинноватые шаги.

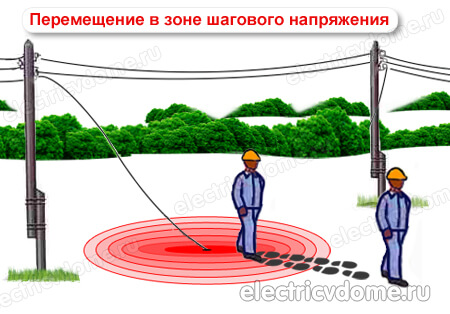

Правила перемещения в зоне шагового напряжения
Для того, дабы не оказаться жертвой напряжения шага неподалёку от оборванного провода полосы электрических передач, следует в неотклонимом порядке соблюдать правила перемещения в зоне шагового напряжения.

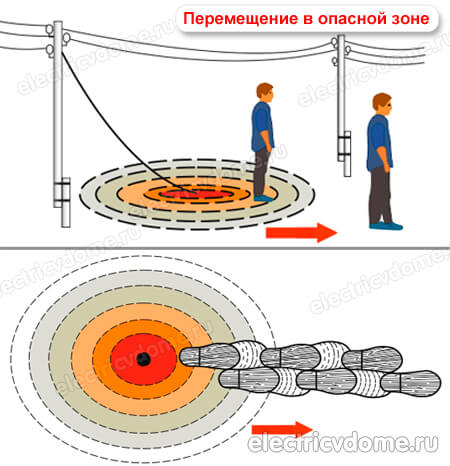

Для начала покиньте зону угрозы, удалитесь на неопасное расстояние более 8 м. Для передвижения в зонах деяния токов замыкания на землю используйте « гусиный шаг », без отрыва ног друг от друга. Дотрагиваться к предметам и людям в зоне растекания токов КАТЕГОРИЧЕСКИ Воспрещается.
Время от времени для перемещения в потенциально небезопасных зонах советуют применять прыжки на сомкнутых ногах либо с помощью одной ноги. Такое метод передвижения в зоне шагового напряжения считается неопасным, так как ноги человека при касании земли сомкнуты друг к другу или человек касается земли только одной ногой.
Таковой метод перемещения является неопасным, НО тут есть свои подводные камешки. Стоит человеку спотыкнуться и стать на расстояние шага, или человек свалится всем телом на землю тогда и через руки локти и ноги произойдет воздействие завышенного шагового напряжения (так как расстояние между точками соприкосновения будет существенно больше расстояния шага), что может окончиться смертельным финалом. Потому для перемещения из небезопасной зоны на землю более неопасен «гусиный шаг».
Для неопасного перемещения в зоне деяния шагового напряжение, к примеру для освобождения человека, следует применять особенные электрозащитные средства в виде диэлектрических бот либо галошей.
Если к месту обрыва провода может быть приближение людей, до момента отключения покоробленной полосы нужно предупредить их об угрозы поражения электрическим током.
В чем опасность оборванного провода
Шаговое и обыденное напряжение очень небезопасно для жизни и здоровья человека, так как при его воздействии появляется протекание электрического тока.
Если на землю либо на поверхность, которая проводит ток, падает расположенный под напряжением провод, по поверхности начинают разливаться токи замыкания.

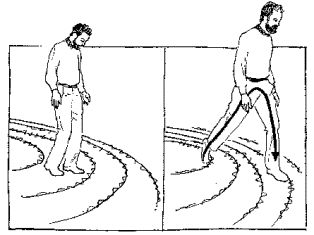

Воздействие тока наступает в момент касания обеих ног человека земли и 2-ух точек касания, электрический потенциал которых различен. Напряжение шага является различием потенциалов, вызванных 2-мя точками соприкосновения ног с землёй. Если ширина шага возрастает, разность потенциалов также возрастает, что соответственно приводит большей вероятности поражения электрическим током.

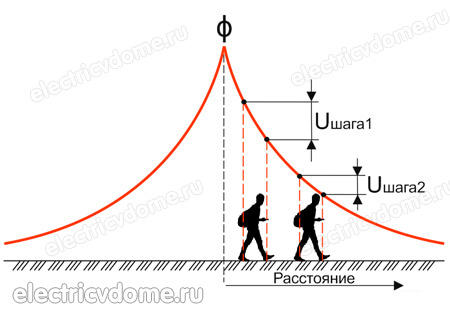

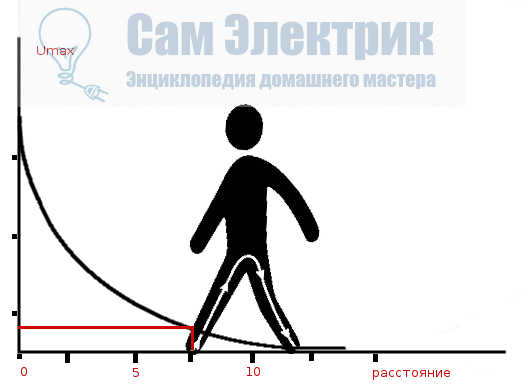

Наибольшее значение шагового напряжения будет вблизи с упавшим проводом. По мере удаления от места падения провода значение напряжения пропорционально миниатюризируется.
Под воздействием электрического тока наступает непроизвольное сокращение мускулы ног с появлением судорог и падением человека на землю. После чего шаговое напряжение воздействующее через ноги человека прекращает свое действие, но ситуация становится ещё более небезопасной в силу поступления тока от рук к ногам. Расстояние между потенциально небезопасными зонами приметно возрастает, а поражение оказывается смертельным. Для покидания зоны шагового напряжения применяются маленькие шаги.
Большая опасность данного явления представляется не для людей, а для животных. В виду того что у большого рогатого скота длина шага очень большая, соответственно и значение напряжения будет больше.
Освобождения человека от деяния электрического тока

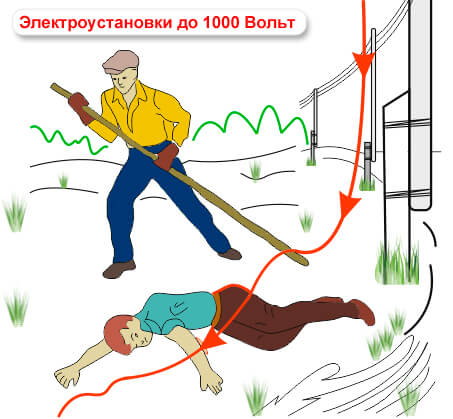

В электроустановках до 1000 В (сети бытового применения в каких находится три фазы и ноль) оценив ситуацию, подходить к пострадавшему человеку следует маленькими шагами. Для передвижения следует применять «гусиный шаг» при приставлении пятки шагающей ноги к носку другой. При всем этом не следует отрывать ноги от земли. Оттягивать пострадавшего из зоны поражения следует, обмотав руки сухой одежкой.
При нахождении пострадавшего в лежачем положении в зоне шагового напряжения не бегите к нему. Если ваши ноги обуты в обыденную, а не в диэлектрическую обувь, то в особенности. В зону угрозы важен вход в приготовленном состоянии, в диэлектрических перчатках либо галошах из резины. Если соответствующей обуви не имеется, приближайтесь к пострадавшему «гусиным шагом», стараясь не отрывать подошв от поверхности земли.
В электроустановках, выше 1000 В , освобождение шагового напряжения осуществляется с внедрением защитных средств либо после отключения электрической установки . Для ускорения процесса отключения можно сделать преднамеренное куцее замыкание на питающей полосы. Для этого на линию электропередачи набрасывают на провода проволоку, палку, ветку и т.п.
Если этого выполнить нереально, для подхода к пострадавшему в Неотклонимом порядке использовать средства защиты – перчатки, изолирующие штанги, диэлектрическая обувь (боты). Понятно, что у обыденного прохожего ничего из перечисленного под рукою не окажется.
Потому наилучшей помощью в таковой ситуации будет сообщение в МЧС и надлежащие службы для отключения покоробленного участка с питающей подстанции.
Если у вас на очах человек получает поражение электрическим током в помещении, не стоит паниковать. Сначала необходимо порвать цепь, выключить рубильник либо автомат питания. При отсутствии данной способности используйте сухой древесный предмет, а для обмотки рук — сухую одежку. Следуя правилам безопасности, используйте данный предмет для освобождения пострадавшего. Отбросьте его либо расположите между человеком и источником для разрыва цепи.
Для освобождения человека следует оттянуть его в неопасное место, прослушать пульс и отследить, как реагируют зрачки на свет. До приезда докторов скорой помощи начинайте сердечно-лёгочную реанимацию в критическом порядке, искусственное дыхание с массажем сердца.
Способы понижения шагового напряжения на предприятиях

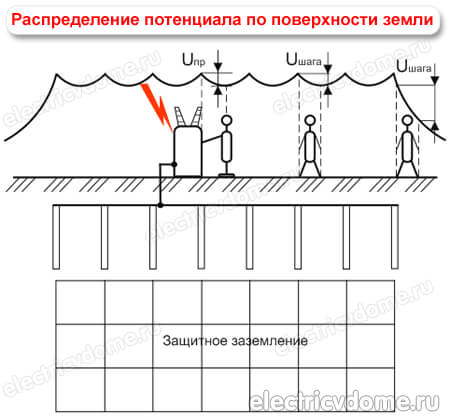

Более надёжной мерой понизить шаговое напряжение является выравнивание потенциалов. Для участка поверхности грунта с вероятным фазным замыканием на землю применяется оснащение в виде сетки из заземлённых проводников, с закладкой конкретно под поверхностью.

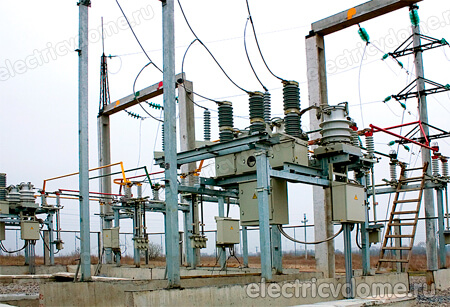

Механизм работы очень прост: потенциал проводника одинаков во всех точках, потому при нахождении на сетки попадание под напряжение исключено. Потенциалы выравниваются на местности распределительных устройств открытого формата (ОРУ) и в иных местах с возможной угрозой.
Оснащение каждой опоры ЛЭП с помощью сетки выравнивания потенциалов не представляется вероятным. Хоть какому человеку, даже не электрику, следует проявлять необыкновенную внимательность, обращая внимание на состояние окружающих электрических передач, в особенности, в дождливую погоду. Принципиально учесть чувства: при «пощипывании» и «потряхивании» в процессе ходьбы можно гласить о воздействии шаговых напряжений.
На этом все друзья, надеюсь, я доходчиво растолковал, что понимается под напряжением шага и почему это явление так небезопасно для жизни человека.
Понятие шагового напряжения и пути его преодоления
Гуляя по пустырю либо в лесу, в поле, около линий электропередач, и даже в городке около собственного дома, лицезрев кабель лежащий на земле, не торопитесь ликовать собственной находке и вероятной выгоде так как это может быть небезопасно. Как от камня брошенного в воду, во все стороны от него разливается ток, с каждым сантиметром ослабевая. Электричество не имеет цвета и аромата, и никак себя не проявляет если нет контакта. Нереально на глаз найти, есть напряжение в проводе либо нет.
Определение угрозы
Что такое шаговое напряжение — это напряжение, которое может появиться поблизости от упавшего рабочего провода либо кабеля, растекаясь по поверхности земли и создавая страшный потенциал между 2-мя точками, на расстоянии 1-го шага человека (обыденный шаг взрослого мужчины около 80 см). Зависимо от напряжения и расстояния до точки контакта провода и нахождении человека данная величина может достигать от 10 до нескольких тыщ вольт на один шаг.
Нередко, после бури упавшие деревья ложатся на воздушные полосы, обрывая провода либо ломая опоры кидают ВЛ на землю, создавая таким макаром причину данного явления, и опасность появления потенциала в зоне вероятного поражения. Во время таких аварий отключение на подстанции происходит в несколько шагов. Поначалу автоматом подается повторно напряжение, проверяя устранилась ли причина. Это необходимо в этом случае, если может быть причина самоустранилась, освободив линию из собственных веток либо лап в случае маленьких животных либо птиц, которые по неосторожности перекрыли воздушный изолятор. Нет гарантии что автоматика отработает верно, определив обрыв либо провисание провода с качающейся веткой и обесточив линию.
Пересекая полосы электропередач удостоверьтесь в отсутствии на вашем пути свисающих проводов и лежащих на деревьях кабелей. По стволу также расползается ток, создавая потенциал вокруг него.
Пример небезопасной ситуации вы сможете просмотреть на видео:
Приятное действие дерева на ЛЭП
Неопасный выход из зоны поражения
Неопасным считается расстояние более 20 метров от источника высокого потенциала. Невзирая на это, считается, что наибольший радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 5 метров, если значение не превосходит 1000 вольт.
В то же время начиная с 380 В и выше, напряжение считается небезопасным, т.к. способно вызвать таковой шаговый потенциал. Дабы покинуть страшную зону, неопасно выйти, не надо стремительно бежать, делая длинноватые шаги. Шаговое напряжение возрастает при увеличении длины шага, и напротив. Пока ноги вблизи опасности для жизни не возникнет. Выходить из зоны высокого электрического потенциала необходимо, переступая с ноги на ногу, делая маленький шаг в границах размера ступни (такое перемещение еще именуют гусиным шагом). Ни при каких обстоятельствах не пробуйте выпрыгнуть из зоны поражения на одной ноге. Таковой метод выхода естественно действующий, но если вы упадете на руки или локти, возникнет шаговое напряжение более высочайшей величины, что может сразу привести к смертельному финалу.
Действенными средствами защиты при таковой угрозы числятся галоши и перчатки из диэлектрической резины. Если вдруг под рукою у вас оказались такие средства, непременно необходимо передвигаться в них.
С критериями неопасного выхода из зоны растекания электрического тока вы сможете также ознакомиться, просмотрев видеоуроки:
Как передвигаться вблизи с обрывом ЛЭП
В каких случаях опасность миниатюризируется
Как высвободить человека?
Если вы были не одни и ваш спутник впереди в один момент свалился, попав в зону растекания шагового напряжения, так как электроток вызвал непроизвольное сокращение мускул ног, не стоит кидаться к нему бегом. Необходимо оценить ситуацию и подходить к нему маленькими шагами, обмотав руки сухой одежкой, оттянув пострадавшего из зоны поражения.

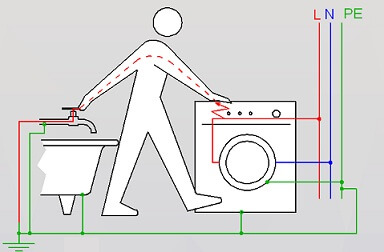

Под шаговое напряжение можно попасть и дома, прикоснувшись к включенному в сеть неисправному электроприбору, образовав таким макаром электрическую цепь. Для избежания таких злосчастных случаев в квартирном щитке нужно установить УЗО или организовывать систему заземления совместно с системой уравнивания потенциалов.
Что делать если на ваших очах человек попал под действие электротока в помещении? Не паниковать, сперва необходимо порвать цепь, выключив рубильник либо автомат питания. Если нет таковой способности, сухим древесным предметом, обмотав руки сухой одежкой, помня о собственной безопасности, попробовать высвободить пострадавшего этим предметом, откинув его либо поместив между человеком и источником, дабы порвать цепь. На картинах ниже показаны меры, которые необходимо сделать для освобождения пострадавшего, в том числе после поражения шаговым напряжением:
Освободив человека, оттяните его в неопасное место, прощупайте пульс и поглядите на реакцию зрачков на свет. Вызовите скорую и начинайте критическую сердечно-легочную реанимацию, искусственное дыхание и массаж сердца, до приезда бригады скорой помощи.
Если пострадавший пришел в сознание положите его набок, дабы неожиданный рвотный рефлекс не попал в дыхательные пути. Более приятные пошаговые деяния вы сможете выяснить в нашей статье — как оказать помощь при поражении электрическим током. Помните что каждый пункт в правилах, это жизнь либо горьковатый опыт пострадавшего.
Азы электробезопасности
Вот и все, чего хотелось поведать для вас о том, что такое шаговое напряжение, какая причина его появления и что самое главное — как найти опасность и покинуть эту зону. Сберегайте себя и напоминаем снова — обходите стороной оборванные провода, минимум за 8 метров, т.к. на таком расстоянии страшный потенциал понижается до нуля.
Шаговое напряжение и выравнивание потенциалов
Многие из нас еще с юношества помнят о том, что обнаженный оборванный провод, упавший на землю, — это очень небезопасно. Помнятся разные страсти-мордасти про влажную погоду и про злосчастных жертв, даже не имевших «счастья» прикоснуться к металлу, находящемуся под напряжением и ставшему предпосылкой их травмы. Всего-то их и угораздило пройти в небезопасной близости от покоробленной полосы – и этого оказалось более чем довольно.
Но что все-таки это за явление, с помощью которого провод, «невинно» полеживающий в стороне становится смертельной опасностью? Всем понятно, что электротравму человеку может нанести только проходящий через его тело электрический ток. А электрическому току нужен свободный путь. Нужно, как минимум, две точки приложения на теле того, кому не подфартило: одна из них – фаза, откуда ток может придти, а 2-ая – ноль, куда он может свободно уйти.
Но позвольте, какая «фаза»? Ну, «ноль» — еще понятно, но откуда «фаза», если человек расслабленно шагает для себя по земле и никаких проводов даже не трогает? Ничего ведь такового, кажется, и нет – просто мокроватая земля. Тропинка, к примеру. Ну да, фазный оборванный провод лежит недалеко в кустиках. Но он же конкретно на землю и замкнулся – цепь не содержит в себе прогуливающегося пешехода и ток через него идти не должен. Но это только так кажется.
Страшиться было бы нечего, если б земля была хорошим проводником с сопротивлением, близким к сопротивлению металла. Тогда обрыв провода и падение его на землю завершались бы очевидным маленьким замыканием.
Срабатывала бы максимально-токовая защита, либо сгорал бы оборванный провод, но в любом случае длительно бы это не длилось. А на самом же деле удельное электрическое сопротивление грунта составляет минимум 60 Ом*м, а в большинстве случаев и больше, даже если погода мокроватая и идет дождик. Потому при обрыве повода и замыкании его на землю для электрического тока просто появляется новенькая цепь: фазный провод – земля — заземленная нейтраль трансформатора.
Из-за не очень высочайшей проводимости земли току приходится значительно потрудиться, дабы пройти по этой цепи, но вариантов у него нет. Ток «с наслаждением пользовался бы» какой-либо еще другой, «параллельной дорогой», которая дозволила бы ему уменьшить путь. И таковой дорогой может стать тело пешехода.

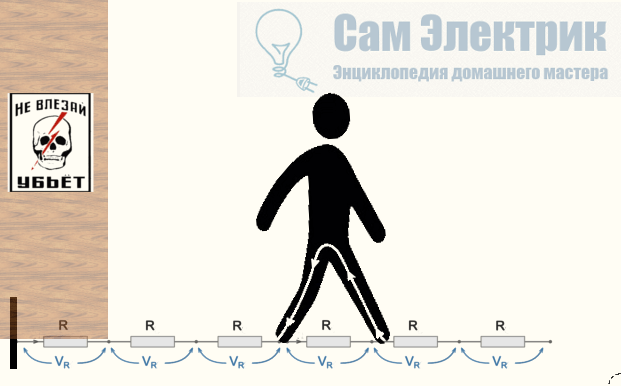

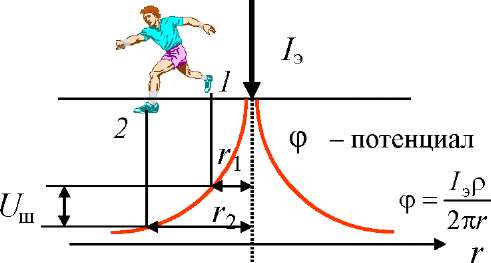

Говоря по-научному, на единственном существенном сопротивлении цепи провод-земля-нейтраль – мокроватом грунте – происходит падение напряжения (изменение электрического потенциала) от 220 вольт около упавшего провода до нуля у нейтрали трансформатора.
Падение это происходит нелинейно, но сущность сводится к тому, что чем поближе к проводу – тем стремительнее растет потенциал земли. Означает, чем поближе к месту обрыва – тем большая разность потенциалов между 2-мя точками поверхности, расположенными на определенном расстоянии. А злосчастный прохожий может стоять одной ногой на первой из этих точек и другой ногой – на 2-ой из них. При всем этом он, естественно, примет на себя возникшую разность потенциалов, а это возможно окажется фактически все фазное напряжение, если провод близко.
Очевидно, там, где появилось напряжение, – там и ток не принудит себя ожидать. Вот и все. Не успев понять тяжесть собственного положения, прохожий получает удар током, может быть смертельный.
Напряжение, возникающее в таких случаях между ступнями человека, именуется «шаговым напряжением» либо «напряжением шага», и для борьбы с ним есть некоторые меры.
Самая надежная из этих мер – выравнивание потенциалов. При всем этом участок поверхности грунта, где вероятна трагедия с фазным замыканием на землю, оснащается сетью из заземленных проводников, заложенных прямо под поверхностью.
Работает это до боли просто: потенциал проводника во всех точках всегда одинаков, потому находясь на таковой сетке попасть под напряжение просто нереально. Выравнивание потенциалов создают на местности открытых распределительных устройств (ОРУ) и в других потенциально небезопасных местах.
Но, к огорчению, оснастить каждую опору ЛЭП сетью выравнивания потенциалов нереально. Потому каждому человеку, даже не являющемуся электриком, нужно проявлять внимательность: обращайте внимание на состояние линий электропередач вокруг вас, в особенности в дождливую погоду. Обращайте внимание на свои чувства: если вас «пощипывает», а то и «потряхивает» при ходьбе – это довольно верный признак воздействия шагового напряжения.
Осознав, что вы находитесь в зоне вероятного воздействия шагового напряжения, необходимо попытаться из нее выйти. Но делать это нужно гусиным шагом – приставляя пятку ноги, которой шагаете, к носку ноги, на которой стоите. Таким макаром, при ходьбе обе ноги будут находиться фактически в одной точке с одним электрическим потенциалом – напряжение между ними не возникнет.
Еще можно «упрыгать» на одной ноге, если вы убеждены, что у вас это отлично получится. Спешить не следует – можно спотыкнуться, свалиться на руки и попасть под самое огромное вероятное напряжение, возникающее между 2-мя удаленными точками.
