Сетевая защита от скачков напряжения

Скачки напряжения — риск для всего оборудования, которое на этот момент подключено к электросети. Нередки случаи, когда дорогостоящая электроника просто перегорает из-за перепадов напряжения и никто эти утраты не компенсирует. Веб-сайт RMNT скажет о сетевых фильтрах, предотвращающих такие задачи.

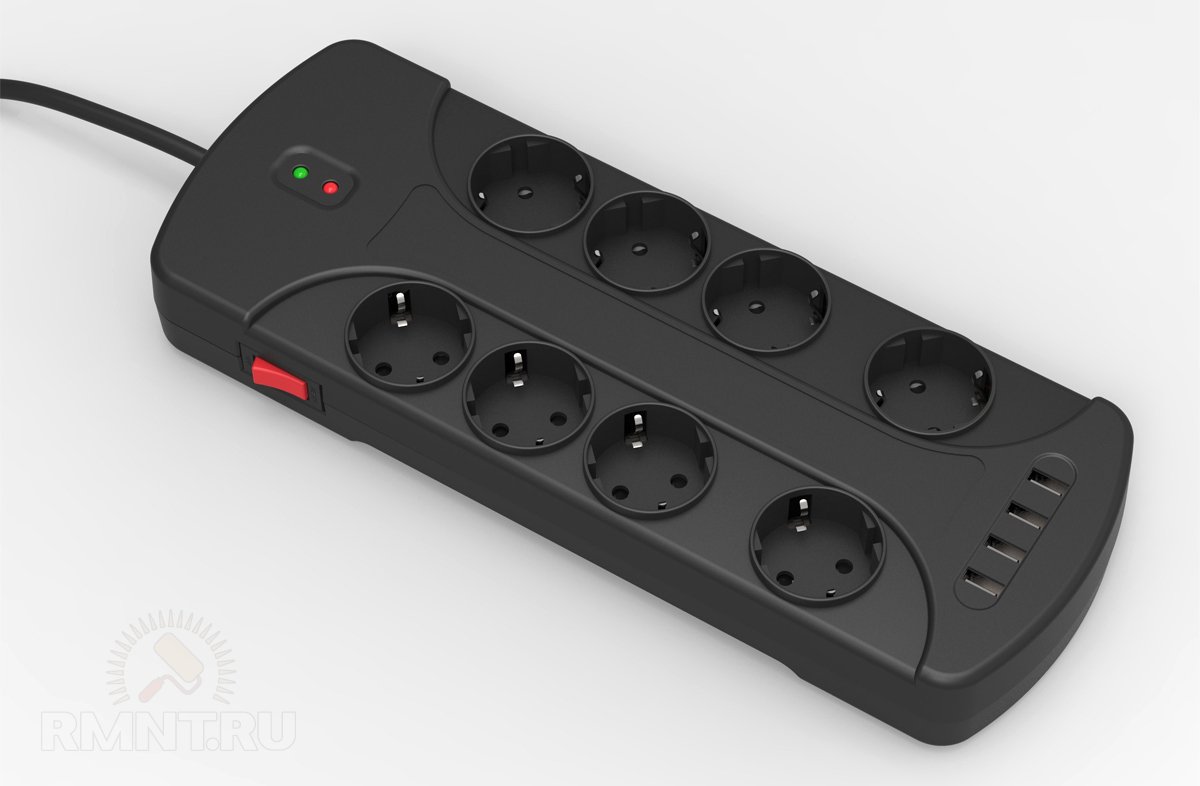

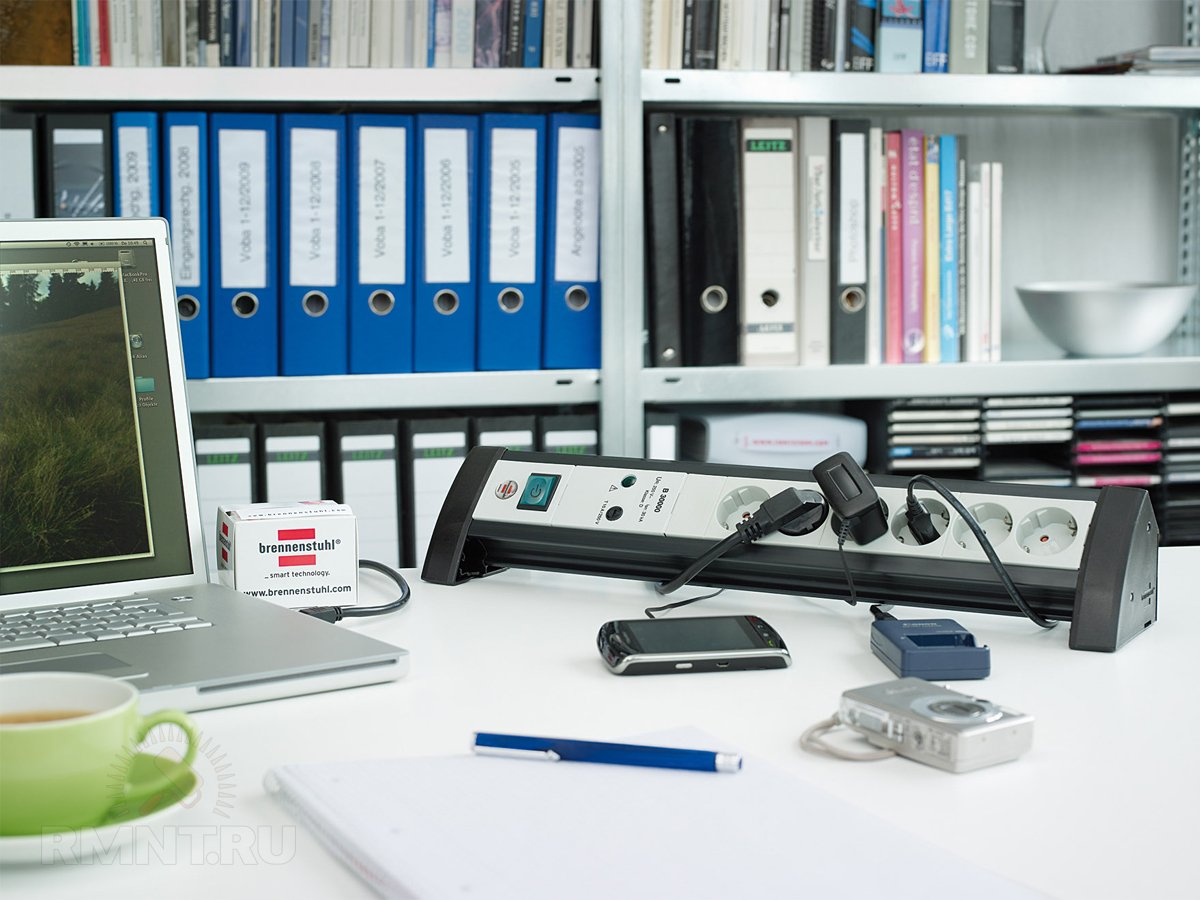

Снаружи сетевой фильтр очень похож на удлинитель. Но у него есть очень принципиальная дополнительная функция — он защитит электроприборы от скачков напряжения в сети. Не тайна, что рекомендованные ГОСТом нормы — напряжение 220 В (плюс-минус менее 10%) и номинальная частота 50 Гц (с погрешностью менее 1 Гц) — соблюдаются далековато не всегда. Электростанции и подстанции обеспечивают неограниченное количество потребителей, в каждом доме и квартире всё больше электроприборов, что может вызывать перепады напряжения. Не считая того, это нередко случается во время грозы, сильных ветров, которые могут разрушить ЛЭП. Утрата дорогого телека либо электроники в домашнем кабинете может стать катастрофой.

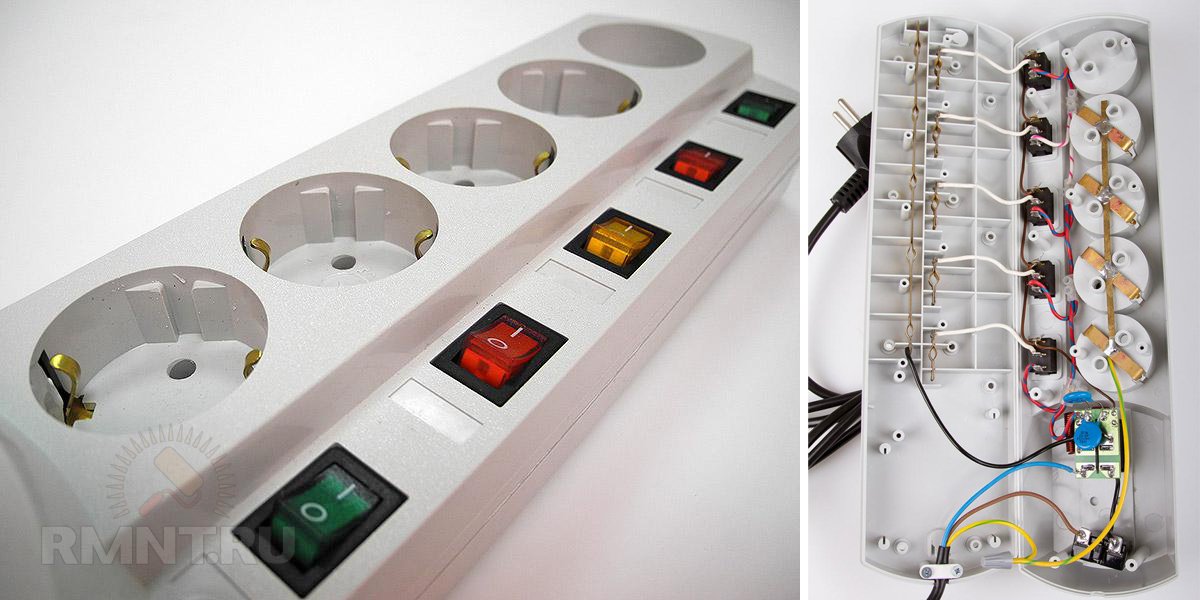

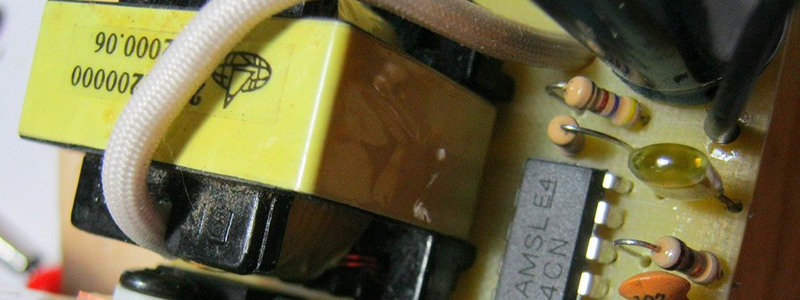

Сетевые фильтры поглощают преломления и скачки в электросети благодаря следующим элементам:

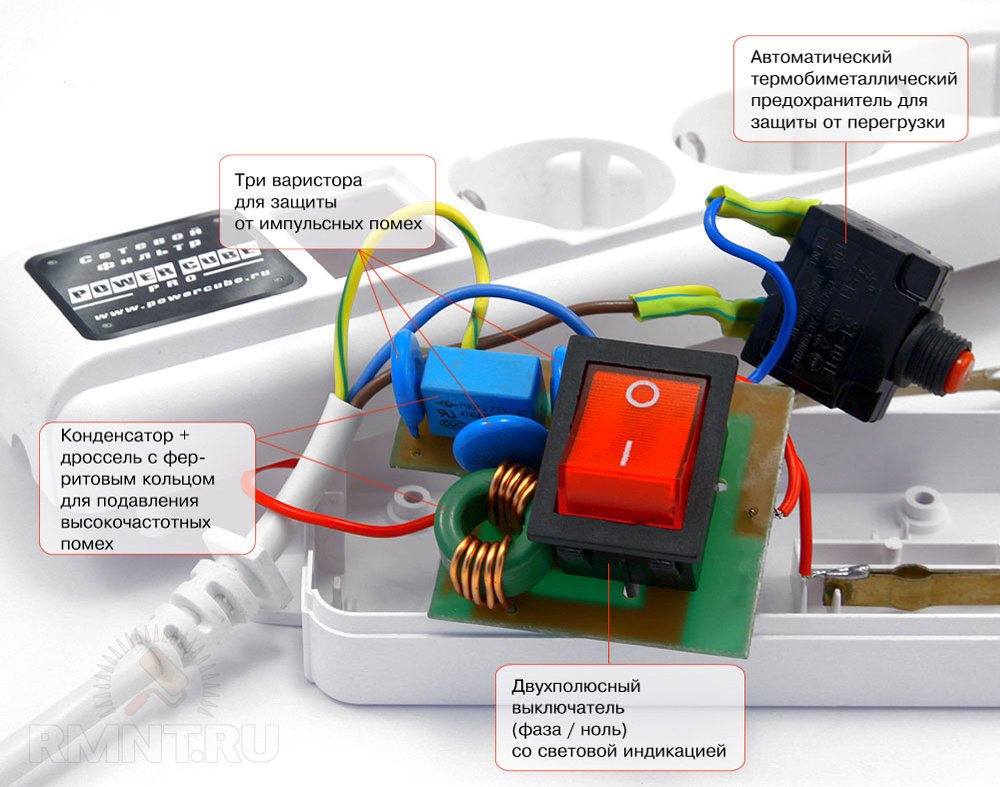

• Варистор. Это переменный резистор, который есть в любом сетевом фильтре. В рабочем состоянии он выступает изолятором, а если напряжение растёт — сопротивление падает, электричество преобразуется в тепло, энергия рассеивается.
• Режектор (фильтр). Защищает оборудование от помех, имеющих высшую частоту. Такие помехи — не уникальность, если неподалеку от дома работают массивные генераторы либо движки.
• Система автоматического отключения подачи электроэнергии в случае резкого скачка напряжения.

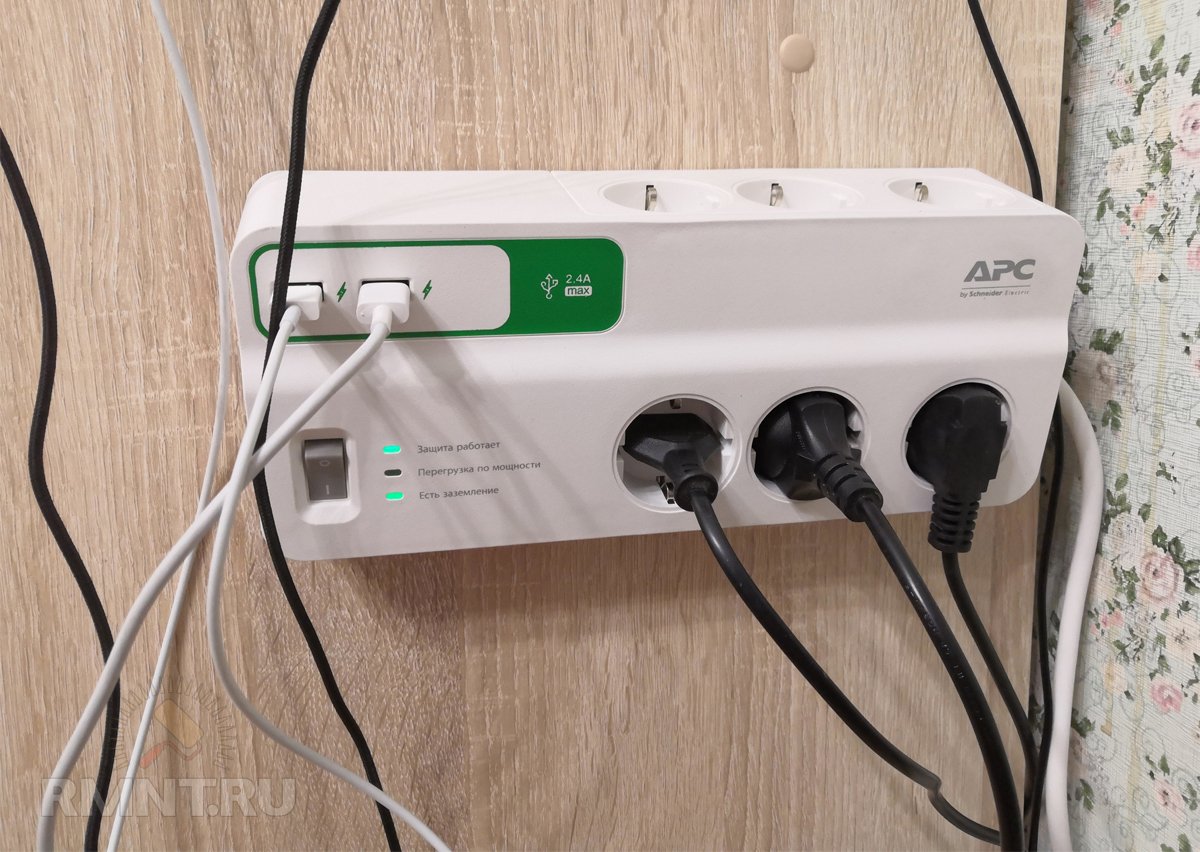

Сетевые фильтры комфортны тем, что обеспечивают дополнительное количество розеток . В большинстве случаев они применяются в 2-ух местах дома и квартиры:

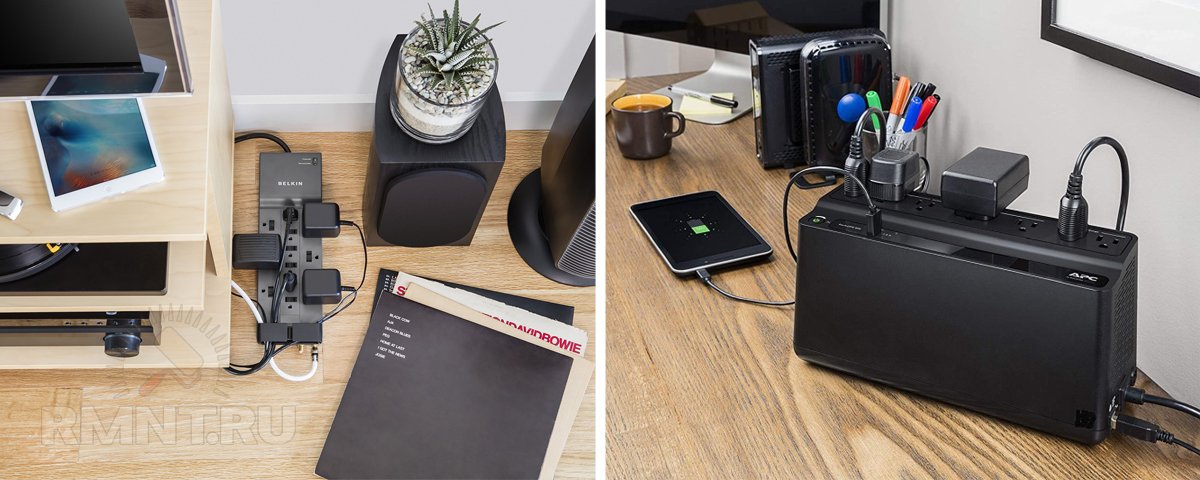

1. Домашний кабинет. Тут и компьютер с монитором, и принтер, и настольная лампа. И девайсы охото заряжать вблизи с рабочим местом. Делать в стенке четыре-пять розеток нецелесообразно, проще подключить все устройства к сетевому фильтру.
2. Гостиная. Телек, приставка к нему, аудиосистема, время от времени проектор. В этой зоне дома электроники тоже много. Заместо обыденного удлинителя и нескольких розеток целенаправлено подключить один сетевой фильтр с необходимым количество выходов.

Спецы убеждены, что сетевые фильтры — наилучшая кандидатура обыденным удлинителям. Функцию подведения тока к бытовым устройствам и электронике они делают точно так же, но при всем этом обеспечивают надёжную защиту техники. Цена сетевых фильтров, естественно, выше, чем у удлинителей, но это на 100% оправдано. Представьте для себя денежные утраты, если сгорит ваша телевизионная панель.

Сетевых фильтров на рынке много, потому принципиально выполнить продуманный выбор, руководствуясь следующими аспектами:

• Характеристики номинального напряжения. Есть устройства, способные защищать от нагрузок выше 300 Вт.
• Показатель наибольшей нагрузки в кВт.
• Показатель очень поглощаемого импульсного выброса, который измеряется в Джоулях (Дж). Чем он выше, тем лучше сетевой фильтр совладевает с краткосрочными перебоями.
• Количество розеток. Их может быть и три, и четыре, и восемь и даже 10–12. Задумайтесь, сколько конкретно для вас необходимо в домашнем кабинете и гостиной. Но при всем этом очень принципиально учесть показатель предельной нагрузки.
• Материал производства и его качество. Устойчивость к высочайшим температурам очень принципиальна, ведь варистор греется. И короткие замыкания могут стать предпосылкой возгорания. Пластик, из которого сделан сетевой фильтр, должен быть негорючим!

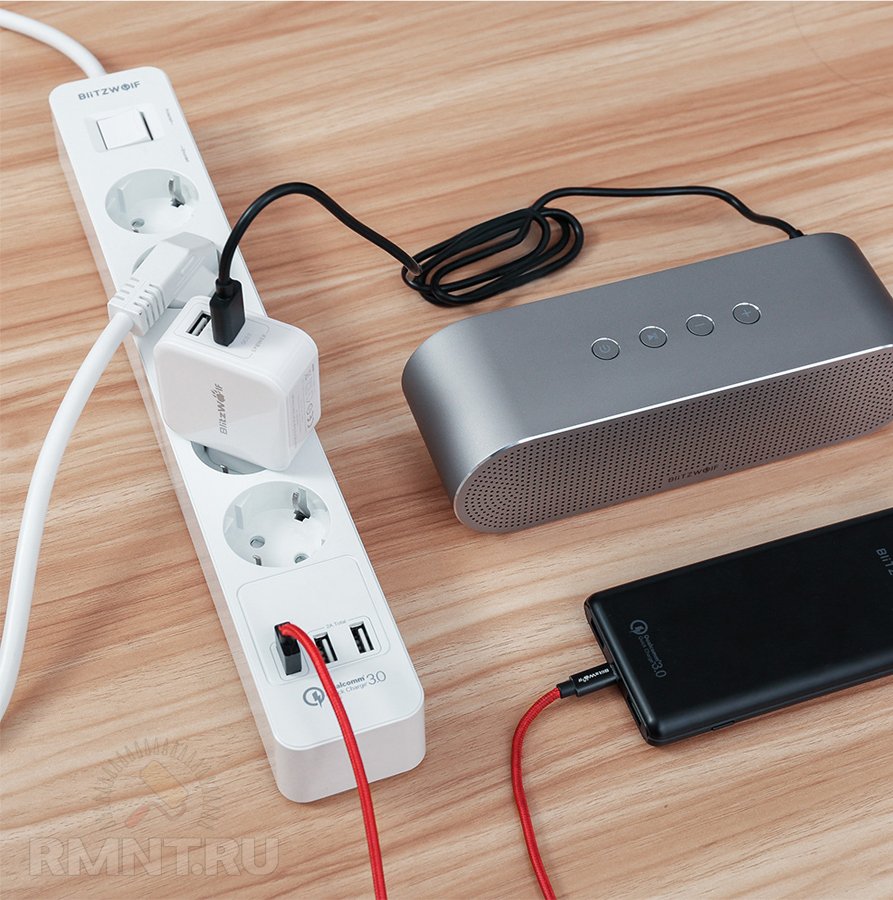

• Наличие USB-портов и телефонных линий. Дополнительная комфортная функция.
• Наличие термопредохранителя, который автоматом защищает от маленьких замыканий и перегрузок.
• Длина провода. Сетевой фильтр — это ещё и удлинитель, потому решите, будет ли для вас довольно стандартной длины провода в 1,8 метра. Также принципиально качество соединения проводов.
• Непременно наличие на корпусе выключателей. А идеальнее всего, если кнопки-выключатели установлены к каждой розетке. Как уже писал портал Rmnt.ru, отключение на ночь пассивного употребления способно значительно сберечь электроэнергию . Не считая того, для вас не придётся всякий раз выдёргивать шнур из розетки, что продлит срок её службы.

Высококачественные сетевые фильтры стоят в районе 20–50 баксов и сберегать на них ни при каких обстоятельствах нельзя. Популярны бренды Pilot, Defender, APC, Sven, «ЭРА».

Принципиально! Перед покупкой ознакомьтесь с техническим паспортом сетевого фильтра, оцените все его свойства, дабы выполнить верный выбор.

Констатируем: сетевые фильтры — очень полезные устройства, обеспечивающие и дополнительное количество розеток, и защиту от перепадов напряжения. Они могут служить зарядной станцией и удлинителем, при всем этом вся техника оказывается под надёжной защитой. Необходимо выбирать высококачественные сетевые фильтры с неплохими техническими чертами от ведущих брендов и не сберегать на этой покупке.

Как защитить домашнюю технику от перепадов напряжения в электрической сети

Перепады в сети – не новость для большинства потребителей электроэнергии. Подобные «сюрпризы» не наилучшим образом оказывают влияние на электроприборы, время от времени даже провоцируют их сгорание. Потому нужна не плохая защита от скачков напряжения 220В для дома. Можно избрать готовый аппарат либо выполнить простейшее устройство своими руками.

Предпосылки скачков напряжения

Основными провоцирующими факторами для перепадов напряжения в сети являются:

• Одномоментная нагрузка от нескольких массивных устройств. Почаще это происходит зимой, когда жильцы многоквартирного дома либо поселка подключают электро-конвекторы.
• Нехорошее качество электрооборудования либо установка проводки/разводки с ошибками.
• Погодные условия — шквальный ветер, гром, гроза, молнии.
• Некорректная эксплуатация электроприборов.
• Проведение сварочных работ при условии подключения аппарата к сети дома.

Во всех приведенных случаях могут наблюдаться как скачки напряжения, так и его падение.

Виды изменений в сети

Выделяют несколько типов скачков напряжения:

• Отличия. Тут предполагается изменение амплитуды, продолжительность каждой из которых составляет больше 60 сек. При этом есть нормально допустимое и максимально допустимое отличия. Во 2-м случае нормой считается показатель не больше 10% от обычного.
• Колебания (падение напряжения). Тут амплитуда изменяется в наименьшую сторону и составляет до 60 сек. Также обычным считается показатель до 10% от рационального.

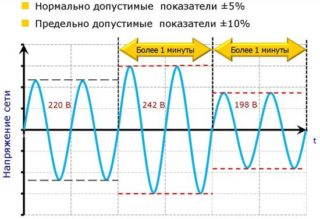

• Перенапряжение. Это резкое повышение тока выше отметки 242 Вольт. Продолжительность таких скачков до 1 сек.

Скачки напряжения — это маленькие, но протяженные конфигурации в сети, или максимально высочайшие, но краткосрочные перепады. В последнем случае их именуют импульсными.

Как верно защитить домашнюю технику

Не стоит недооценивать значимость защиты от скачков напряжения. Постоянные перепады в сети приводят в неисправное состояние электронику четкого оборудования, выводят из строя реле и движки холодильников, морозильных камер. Нередко даже содействуют сгоранию техники. Дабы этого не бывало, необходимо оборудовать дом надежными защитными устройствами.

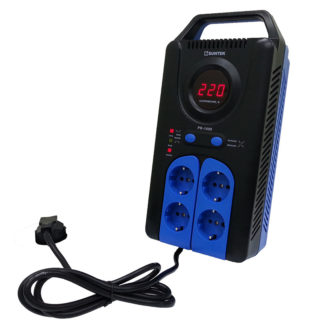

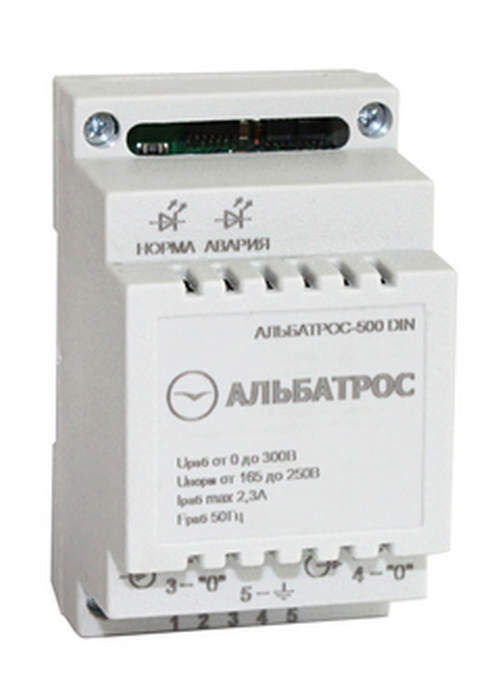

Реле контроля напряжения

Такая защита от завышенного напряжения позволяет одномоментно отключать все приборы от сети. Устройство держит под контролем характеристики Вольт и при их резком повышении перекрывает подачу питания к бытовой технике. После того как сеть выравнивает свою работу, аппарат опять врубается в работу и запускает технику.

Различают точечные реле (вилки и переходники), также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты держут под контролем и защищают отдельные бытовые приборы. Так сказать, являются персональными. 2-ой вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Реле напряжения не является стабилизатором. Не стоит путать его с этим типом оборудования. Реле только выслеживает уровень напряжения и по мере надобности производит обрыв цепи до нуля.

Стабилизатор напряжения

Такая защита по напряжению подразумевает изменение характеристик по Вольтам до того времени, пока они не будут приведены к нормальному состоянию. Например, стиральная машина либо телек, присоединенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике только обычный показатель 220-230 В.

Главные технические характеристики стабилизаторов — время реакции на скачок, точность стабилизации, спектры входного напряжения и уровень издаваемого шума.

Все устройства такового типа делят на некоторое количество видов:

• Релейные. Самые дешевенькие виды стабилизаторов. Имеют малый уровень мощности. Если и применяются до сего времени, то на отдельные бытовые устройства.
• Электромеханические (их еще именуют сервоприводными). Рабочие свойства схожих аппаратов не достаточно отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуток более высочайшая стоимость.
• Электронные. Подобные устройства собирают на базе симистора либо тиристора. Такие стабилизаторы отличаются неплохой мощностью, долговечностью, точностью реакции на скачки напряжения. При очень резвом собственном действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При всем этом они отлично защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. 1-ые используют в быту. 2-ые — на больших промышленных, коммерческих объектах. Стабилизаторы двойного преобразования в состоянии сглаживать резкие перепады в спектрах от 90 до 380 Вольт с отменной точностью.

Для личного дома лучше брать конкретно инверторный стабилизатор.

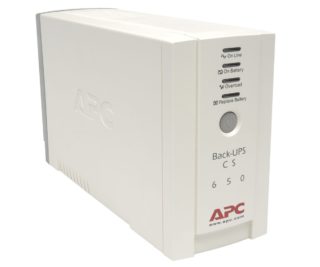

ИБП (источник бесперебойного питания)

Основная задачка ИБП — не защита от высокого напряжения, а обеспечение автономного запасного электроснабжения при резких и недолговременных отключениях энергии. Подобные аппараты в особенности необходимы в личных домах, если в поселке остро стоит неувязка нередкого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высочайший скачок напряжения, таковой ИБП способен одномоментно переключиться на запасное питание и выровнять характеристики Вольт в сети до хороших.

Датчик перепадов напряжения

Это маленькое устройство, так же как и реле, держит под контролем скачки напряжения в сети. Но его монтируют сходу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых характеристик, он провоцирует утечку тока. В данном случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Помощь сетевого фильтра

Это устройство является неплохой защитой светодиодных ламп от перегорания и хоть какой другой домашней техники. Снаружи припоминает переходник-удлинитель на несколько розеток. В сетевые фильтры встраивают автоматический выключатель либо плавкий предохранитель. Если в сети случится резкая перегрузка, устройство просто обрубит цепь.

Также для защиты светодиодов можно применять особое устройство от импульсных перенапряжений.

Как избрать лучшую защиту для дома

Выбор в пользу того либо другого устройства для защиты от сетевых перепадов стоит делать, основываясь на главной дилемме и критериях эксплуатации аппарата:

• Если в доме обычное электроснабжение со размеренным напряжением, но при всем этом нередко отключают свет, лучше дать предпочтение источнику бесперебойного питания.
• Если электричество есть повсевременно, но отмечаются скачки напряжения, лучше на всю сеть поставить стабилизатор. Либо хотя бы подключить самые дорогие виды техники через сетевые фильтры.

Хорошим решением будет установка обоих видов устройств. Они в состоянии взаимно дополнять друг дружку.

Самым современным устройством считается источник бесперебойного питания с двойным энергопреобразователем ON-LINE. Он способен в режиме реального времени стабилизировать напряжение в широких спектрах. Если свет отключают, устройство автоматом переключается на работу аккумуляторных батарей — работает как автономный генератор.

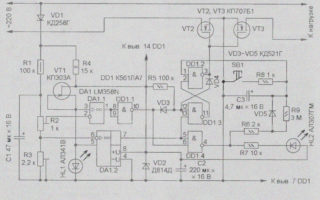

Система защиты своими руками

При желании можно без помощи других выполнить простейшее устройство для защиты холодильника от перепадов в сети. Для этого можно взять стандартный трансформатор от старенького ТВ в качестве базы.

Необходимо последовательно включить с первичной обмоткой одну из имеющихся вторичных. Первичную подключают к сети с помощью предохранителя. Потом к соединенным последовательно вторничной и первичной обмоткам подводят нагрузку.

Очень принципиально к концу первичной обмотки подсоединить начало вторичной. Если не соблюсти этот принцип, напряжение на вход будет уменьшенным, а не увеличенным. В качестве тесты устройства можно параллельно соединить две стандартные лампочки на 98 Вт.

Готовое устройство, собранное таким методом, подключают к сети. Тут необходимо проверить напряжение на вход и выход. Если устройство перегревается, необходимо поменять трансформатор на более мощнейший. По этой схеме собирается простой бытовой стабилизатор для квартиры своими руками.

Защита от скачков напряжения 220В для дома: типы устройств для защиты электросети

Большие скачки напряжения появляются из-за неидеальных сетей электричества. К огорчению, предвидеть время перепада нельзя. Единственное, что можно выполнить — обезопасить свой дом. Ниже приведена информация о том, чем и как защитить сеть от скачков напряжения 220В дома.

Типы устройств, их установка

Использование в домашних критериях реле контроля необходимо, если в электрической сети нередко бывают ситуации, связанные с трагедиями на подстанции. Домашняя техника сильно мучается вследствие больших скачков напряжения. Необыкновенную опасность представляют перепады для компов и другой домашней техники, которую мы используем ежедневно.

У многих подстанций есть трансформаторы, которые управляются с этой задачей при подаче высококачественной электроэнергии в сеть. Но существует неувязка, которая связана с небрежным обслуживанием линий электропередач. К примеру, могут обвиснуть провода, и при ветреной погоде они будут соприкасаться, создавая замыкание. При обрыве нулевого провода также могут быть противные последствия.

Конкретно в таких ситуациях реле контроля отключит домашнюю сеть, если возникнет опасное напряжение. После стабилизации характеристик реле автоматом включится, а подача электричества возобновится.

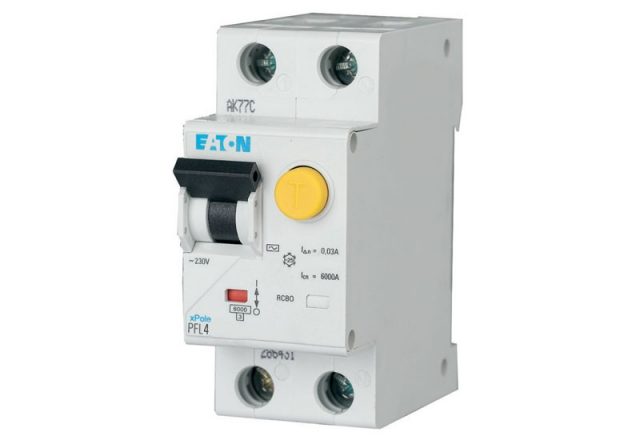

Самые распространенные типы таких устройств — автоматический выключатель (автомат) и устройство защитного отключения (УЗО).

Задачка автоматического выключателя — держать под контролем силу тока в цепи, не дать появиться сверхтокам, так как их сила превосходит допустимое значение для данной проводки. При увеличении силы тока до критичных характеристик, устройство одномоментно обесточивает участок сети, в каком есть неувязка. Существует несколько разновидностей таких выключателей:

• Термические. При достижении определенных цифр, пластинка «отпускает» пружину, а силовые контакты становятся расцепленными.
• Электромагнитные. Механизм работы приблизительно таковой же, но разница только в использовании индуктивной катушки с магнитным сердечником.

У каждого из этих устройств есть свой припас надежности. Обычно ставят сходу два расцепителя, которые работают параллельно, дополняя друг дружку.

УЗО определяет наличие тока утечки (разностный, дифференциальный). Последний ток возникает из-за нарушения изоляции провода фазы. Вследствие этого под напряжением оказываются наружные части корпуса. Если в этот момент к ним прикоснуться либо взять в руки обнаженный фазовый провод, то человек может сильно пострадать. От таких ситуаций может спасти УЗО.

Установка 2-ух типов устройств проводится идиентично. С помощью специальной защелки можно крепко закрепить их на рейке снутри распределительного щита. Наличие дополнительных инструментов необязательно. Подсоединение проводов делается с помощью стандартного винтообразного зажима. Провод проводят между шляпкой винта и шайбой для фиксации, дальше винт затягивают обычной отверткой.

Реле в помощь от неожиданных перепадов

Защита дома с помощью РН нужна тогда, когда напряжение в сети стабильно, а скачки происходят довольно изредка. РН — устройство, которое может узнавать характеристики тока и порвать цепь тогда, когда появляется опасное напряжение. После нормализации работа электрической сети восстанавливается. Функция возобновления питания через определенный промежуток времени помогает прирастить срок службы бытовых устройств.

У РН маленькие габариты, малая стоимость и не плохое быстродействие. Что касается недочетов, то РН не может сглаживать колебания электроэнергии. Дабы очень защитить сеть, следует установить несколько устройств.

Реле напряжения защищает сеть от недопустимых скачков, но не может уберечь от маленьких замыканий. Эту функцию на себя берут автоматические выключатели.

Реле первого типа отличается сложной устройством. Установить его можно только при наличии некоторых познаний — такие устройства монтируют на входе в помещение.

Также необходимо знать, что реле напряжения бывают для одной и для 3-х фаз. В быту следует подключать однофазовые, дабы при колебании напряжения на 1 фазу не было отключения других. Реле с 3-мя фазами используют для защиты движков и других потребителей.

Выбор устройства

Дабы избрать реле, необходимо знать номинал электрического тока, который может пропустить через себя вводной автоматический выключатель. При пропускной возможности выключателя 25А (5,5 кВт), рабочие свойства должны быть выше — 32А (7 кВт).

При выборе марки не совершенно верно опираться на потребляемую мощность в сумме, так как реле, которое выдерживает ток 32А, может работать и с нагрузкой в 7 кВт при большей потребляемой мощности.

Установка

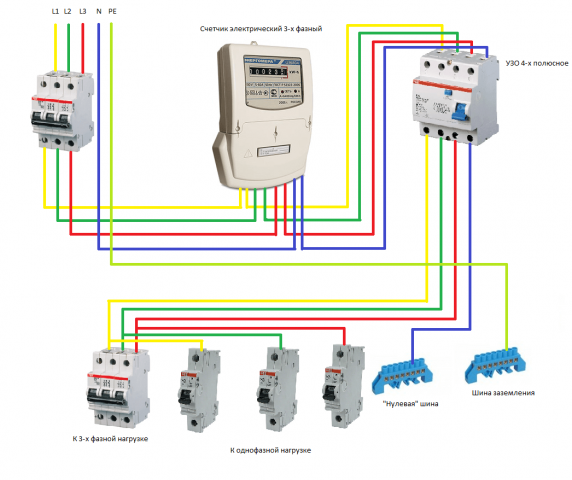

Существует стандартная, обычная схема установки реле напряжения в распределительный щит. Его устанавливают после электрического счетчика, подключают к фазному проводу. Если происходит скачок за границы обычных значений, реле отсоединяет сеть от внутренней проводки и защищает дом либо квартиру от скачков напряжения.

При суммарной мощности 7 кВт и поболее, производители настаивают на встраивание в рабочую схему дополнительного электромагнитного контактора, так как он способен разгрузить контакты РН самостоятельным разъединением силовой полосы от общей сети. Реле контроля командует на отключение, катушка расцепляет контакты — и все отключается.

Безопасность сети

Каким образом можно сделать такую защиту? Непременно, можно произвести реконструкцию всей сети, пригласить опытнейших профессионалов. Но если в доме таковой вариант применим, то при наличии огромного количества квартир, со всеми условиться об оплате работы навряд ли получится.

Для осязаемой полезности РН, его рабочие характеристики необходимо верно отрегулировать. Если применяется одно реле, то необходимо ориентироваться на свойства домашней техники, которая чувствительна к перепадам.

Каждую группу устройств необходимо подключать к собственному реле напряжения. Настройка должна выполняться персонально.

Напряжение в сети может отклоняться приблизительно на 10%.

При установке времени задержки возобновления питания, необходимо опираться на эксплуатационные требования, которые предъявляются бытовой технике. Например, у некоторых холодильников задержка равна 10 минуткам.

Для обеспечения очень надежной защиты всех потребителей, необходимо применять схему с несколькими реле.

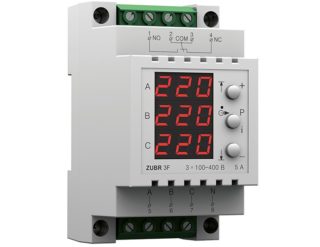

Сеть с 3-мя фазами: защита

Отлично использовать такую защиту для кондиционерного, компрессорного, холодильного оборудования, которое имеет электродвигательную нагрузку. Также нередко используются в устройствах, в каких необходимо повсевременно держать под контролем наличие полных фаз, свойства напряжения.

Справка! Если такое реле установить на входе, то перекос одной из фаз приведет к тому, что обесточатся все потребители, которые имеют однофазовое подключение.

Включение создают параллельно нагрузке. Дальше делается управление катушкой пускателя на базе магнита. Таким макаром, РН не находится в зависимости от мощности нагрузки. На выходах есть две группы независящих контактов, которые коммутируют нагрузку до 5А.

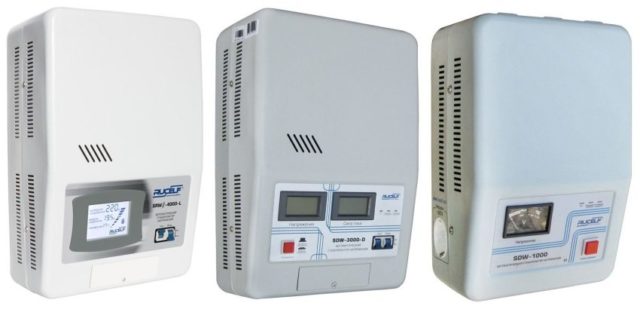

Стабилизаторы напряжения

Стабилизатор напряжения — электромеханический устройство, который преобразовывает входную электрическую энергию и позволяет поддерживать напряжение в сети в определенном спектре, если наблюдаются огромные конфигурации напряжения и тока нагрузки.

Стабилизатор обеспечивает переход между источником тока и оборудованием. Получать и устанавливать лучше автоматику, так как она не просит вмешательства человека. Они бывают нескольких типов:

1. Сетевые (для отдельных устройств, можно подключить к обыкновенной розетке).
2. Магистральные (используют для питания всех устройств в помещении, подключаются к электромагистрали).

Если гласить о задачках, которые решают эти стабилизаторы, то к ним относятся:

• Снижение завышенного напряжения либо напротив.
• Отключение питания при значимых перепадах в сети (ниже 160 либо выше 255В).

Есть также локальные стабилизаторы (подключаются к розетке) и стационарные (подключают к вводному силовому кабелю). Локальные используют для защиты чувствительной техники. Стационарные — сложные устройства, которые сглаживают перепады во всей сети, выручают дорогую технику, автоматом отключают питание потребителей при перегрузке. Установка стабилизаторов такового типа рекомендуется, если напряжение пару раз в день выходит за границы 205-235В. Измерить его можно с помощью тестера.

Выбор

Фактически все типы стабилизаторов можно использовать в быту. Для окончательного выбора следует управляться главными чертами устройств. Ориентироваться необходимо на:

• Фазность.
• Мощность.
• Активную нагрузку.
• Реактивную нагрузку.
• Припас мощности.
• Спектр стабилизируемого напряжения.
• Точность стабилизации.
• Метод установки.
• Наличие информационного монитора.

Выбирать его необходимо, беря во внимание суммарную мощность домашних потребителей. У устройства должен быть припас мощности.

Подключение к стабилизатору бытовых нагревательных устройств нецелесообразно, так как они могут работать при нестабильном напряжении.

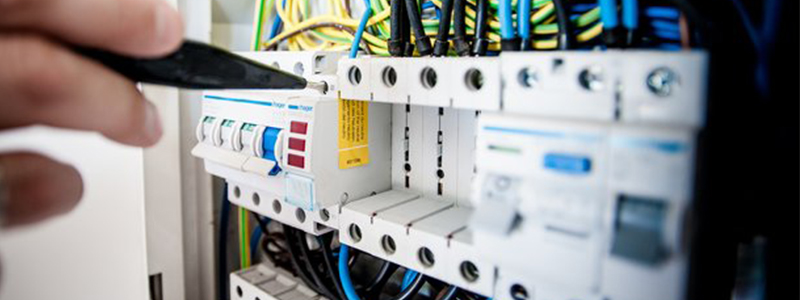

Как установить стабилизатор в щит

После того, как вы обусловились с типом защиты, можно приступать к установке. Дабы без помощи других установить стабилизатор напряжения, следует учесть, что:

1. Комната должна отлично вентилироваться и быть сухой.
2. Если изделие устанавливается в нише, позаботиться о том, дабы материалы отделки соответствовали требованиям безопасности.
3. Зазор между корпусом и стенками должен быть более 10 см во всех сторон.
4. Подставка должна выдерживать вес стенного корпуса.

В подключении устройства нет ничего сложного. Сзади него есть клеммная колодка на 5 разъемов. Очередность подключения такая:

1. Вводные ноль и фаза.
2. Заземление.
3. Фаза и ноль на нагрузку.

Очень принципиально избрать сечение кабеля по мощности и току. Правильную схему монтажа можно отыскать на корпусе продукции.

Стабилизатор и реле напряжения необходимо встраивать в общую схему после счетчика, так как эти устройства являются потребителями.

Сети с 3-мя фазами: защита стабилизатором

Такие стабилизаторы защищают трехфазных потребителей. Раздельно на каждую фазу должен быть установлен однофазовый стабилизатор. При таком подходе можно понизить издержки, а при просадке напряжения на одной фазе, устройство обесточит весь дом. Такая особенность нацелена на защиту трехфазных электродвигателей.

Ознакомившись с представленной информацией, вы можете учитывать все тонкости при подборе защиты домашней сети от скачков напряжения. Непременно, принципиальна оценка опасности. Зависимо от нее, необходимо обеспечивать защиту — как отдельных устройств, так и всей домашней электросети.
