Сечение жилы по поперечнику таблица

Часто встречается в гипермаркете электротехническая продукция без бирок и опознавательных символов. Посреди неё просто возможно окажется бухта провода либо кабеля. Как выяснить, подходит ли сечение провода в вашей определенной ситуации? Ответ прост – измерить его или проконсультироваться у торговца.

Каждый, кто занимается продажей кабелей и проводов, может дать подсказку, какую нагрузку они в состоянии выдержать. Не считая того, на проводах пробиваются надписи (числа), характеризующие сечение и количество жил. Но в реальной практике не всё так просто, как кажется. Качество выпускаемой кабельной продукции в ближайшее время приметно усугубилось.

Трудности свойства выпускаемых проводов

Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают поперечник кабеля. Указывая большее, чем в действительности, сечение провода, производитель сберегает очень огромную сумму. Например, на создание тысячи метров медного провода сечением 2,5 мм2 нужна меди 22,3 кг, а при изготовлении провода в 2,1 мм2 нужна всего 18,8 кг. Вот и выходит экономия в 3,5 кг меди.

Ещё один метод удешевления продукции – изготовка токопроводящей жилы из плохого сырья. При добавлении дешёвых примесей понижается токопроводность, поэтому, расчёты длины кабеля должен быть изменены.

Для чего необходимо проводить расчет нагрузки кабеля?

Этот вопрос нередко появляется при прокладке проводки в квартире либо своём доме. Поначалу числятся все планируемые нагрузки, а позже определяется нужное сечение провода. Позже приобретается подходящий материал в магазине и делается установка проводки в доме.

В итоге эксплуатации новейшей проводки поначалу «выбивает» автомат на электрощитке, а позже находится повреждение провода. Причём он нередко оказывается на сто процентов расплавленным, в итоге чего и вышло куцее замыкание. Выходит, что изготовлены некорректные расчёты, и как выяснить мало допустимое значение сечение провода в таком случае?

Дабы избежать серьёзных перегрузок, нужно подсчитать, сколько электрических устройств в квартире будет задействовано сразу. Посреди самых массивных бытовых устройств, которые обычно применяются дома при изготовлении еды и сотворения нашего комфорта, можно выделить:

• электрическую плиту;
• кондюк;
• микроволновку;
• электрочайник;
• утюг;
• стиральную и посудомоечную машины;
• кофемолку;
• пылесос.

Потребляемая мощность этой домашней техники колеблется от 1 до 2 киловатт (кроме электрической плиты).

Принципиально! Если сечение провода обозначено ошибочно (занижено), то при его использовании закономерно появление огромных перегрузок, которые ведут к возгоранию проводки.

Как вычислить?

Бывалые электрики могут «на глаз» с большой точностью найти сечение провода. Обычному человеку выполнить это намного труднее. Потому высчитать сечение кабеля по поперечнику идеальнее всего прямо в магазине. По последней мере, это выйдет куда дешевле, чем устранять последствия недлинного замыкания из-за перегрузки в электросети.

Спецы безотступно советуют научиться узнавать сечение провода без помощи других.

Попробуем это выполнить на определенных примерах с применением арифметических формул школьной арифметики.

Всем приблизительно понятно, что такое сечение провода. Если перекусить его поперёк кусачками, то можно узреть круглое поперечное сечение медной либо дюралевой жилы. Измеряется оно по стандартной математической формуле: как площадь круга. Где r – радиус окружности, построенный в квадрат и умноженный на константу «пи» (π=3,14).

Чем больше поперечник кабеля/провода, тем больший ток может пройти за определённое количество времени. И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.

Из упрощённой формулы Sкр=0,785d2 видно, для расчета площади поперечного сечения необходимо знать четкий поперечник провода. Для этого нужно очистить жилу от изоляции.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вкупе одножильные проволоки. Кто хоть мало дружит с арифметикой, тот отлично осознает, что нужно посчитать количество этих проволочек в многожильном проводе. После чего измеряется сечение одной узкой проволочки и множится на их полное количество. Разглядим следующие варианты.

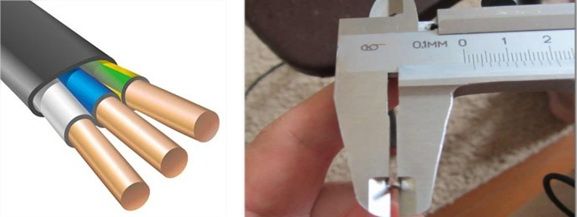

Расчёт при помощи штангенциркуля

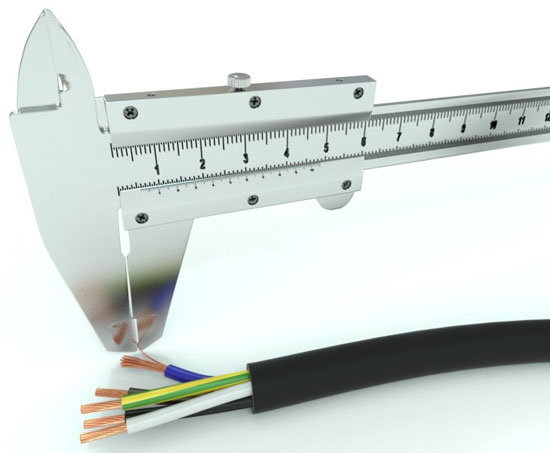

Измерение проводится штангенциркулем с обыкновенной шкалой (либо микрометром). У опытнейших мастеров этот инструмент всегда находится под рукою, но не все таки мастерски занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножиком толстую оболочку и разведите жилы в различные стороны.

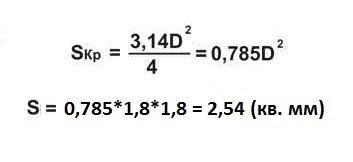

Позже выберете одну жилу и зачистите ножиком либо ножницами. Дальше произведите застыл этой жилы. Должен получиться размер 1,8 мм. В качестве подтверждения корректности измерения обратитесь к расчетам.

Приобретенная в итоге вычисления цифра 2,54 мм2 – это фактическое сечение жилы.

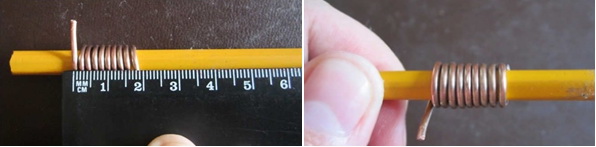

Измерение при помощи ручки либо карандаша

Если у вас не оказалось под рукою штангенциркуля, то можно пользоваться подручными способами, используя карандаш и линейку. Поначалу возьмите измеряемый провод, зачистите его и намотайте на карандаш либо ручку так, дабы витки ложились впритирку друг дружке. Чем больше витков, тем лучше. Сейчас подсчитаем количество намотанных витков и измерим их общую длину.

Например, вышло 10 витков с общей длиной намотки 18 мм. Несложно подсчитать поперечник 1-го витка, для этого общую длину делим на количество витков.

В итоге всех производимых расчётов по формуле получите разыскиваемый поперечник жилы. В данном случае он составляет 1,8 мм. Так как поперечник одной жилы известен, то несложно посчитать сечение всего провода ВВГнг по известной уже формуле.

Можно увидеть, что результаты вышли равными.

Внедрение таблиц

Как можно выяснить и измерить сечение кабеля, если под рукою не оказалось ни штангенциркуля, ни линейки, ни микрометра. Заместо того дабы разламывать для себя голову над сложными математическими формулами, довольно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Есть, естественно, очень сложные таблицы с обилием характеристик, но, в принципе, для начала довольно пользоваться самой обычной из 2-ух колонок. В первой колонке вписывается поперечник проводника, а во 2-ой колонке приводятся готовые значения сечения провода.

Существует и другой «приблизительный» способ, который не просит измерения толщины отдельных проводков. Можно просто измерить сечение (поперечник) всего толстого свитка. Таким способом обычно пользуются бывалые электрики. Они могут выяснить сечение кабеля как «на глаз», так и при помощи инструментов.

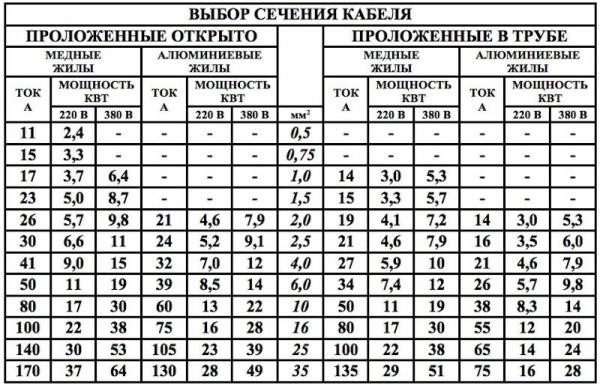

Сечение жилы по поперечнику таблица

В этой таблице данные приведены для следующего варианта.

— Одна фаза, напряжение 220 В

— Температура окружающей среды 30 С

— Прокладка в воздухе либо коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Применяется более распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем наибольшей мощности — последний, но вероятный случай. При всем этом наибольший ток может действовать долгое время без отрицательных последствий.

В этом случае, если температура окружающей среды будет больше хотя бы на 20 C, либо в жгуте будет находиться несколько кабелей, то рекомендуется избрать большее сечение.

Еще принципиально знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, дабы сберечь средства и время

Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают высококачественные, но дорогие провода

На это стоит направить наибольшее внимание

В процессе определения сечения провода по поперечнику нужно направить внимание на металл жилы. Характеризуется броским, насыщенным цветом медная, либо же дюралевая жила

Если цвет вызывает сомнения, тогда можно прийти к выводу о низком качестве. Скорее всего, производитель просто сберег на металле, используя для производства сплав металла.

Сплав является небезопасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнимо с необычным продуктом.

1. Для четкого определения сечений проводов глядят на жилы. При обычной толщине изделий вероятна такая ситуация, как уменьшение размера жилы компенсируется увеличением слоя изоляции.
2. Спецы рекомендуют приобрести провод большего сечения. Стоит учесть, что припас мощности не сумеет разрушить качеству и работоспособности проводки.
3. Расчет меняется, если идет речь о кабеле, так как состоит из нескольких проводов. Для получения очень четких характеристик необходимо найти поперечник каждого провода, потом суммировать приобретенные значения.

Есть различные методы определения сечения провода по поперечнику. Бывалые электрики в состоянии найти это значение в считанные минутки. Новеньким рекомендуют подобрать ту методику, которая поближе и понятнее конкретно для вас.

Советы по устройству

Устройство проводки, не считая всего остального, просит способностей проектирования, что есть не у каждого, кто желает ее выполнить. Недостаточно иметь только отличные способности в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совсем различные вещи. Неплохой проект может быть изложен на листках из тетрадки.

Сначала, нарисуйте план ваших помещений и отметьте будущие розетки и осветительные приборы. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных устройств и т. п. Потом вчеркните мощности нагрузок, более нередко потребляемых в различных помещениях. Это дозволит для вас избрать более рациональные варианты выбора кабелей.

Вы изумитесь, сколько здесь способностей и какой резерв для экономии средств. Выбрав провода, подсчитайте длину каждой полосы, которую вы ведете. Сложите все вкупе, тогда и вы приобретете ровно то, что необходимо, и столько, сколько необходимо.

Любая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответственный допустимой мощности полосы (сумма мощностей потребителей). Подпишите автоматы, находящиеся в щитке, к примеру: «кухня», «гостиная» и т. д.

Целенаправлено иметь отдельную линию на все освещение, тогда вы можете расслабленно чинить розетку в вечернее время, не пользуясь спичками. Конкретно розетки в большинстве случаев и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не понимаете заблаговременно, что для вас придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и верно подключайте заземление. Одножильные провода, в особенности медные, изгибайте плавненько, оставляя радиус в несколько см. Это предупредит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни при каких обстоятельствах нельзя натягивать их, как струну.

В розетках и выключателях должен быть припас в несколько излишних см. При прокладке необходимо убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении нужно плотно, а для многожильных проводов эту функцию следует выполнить повторно, у них есть особенность усадки жил, в итоге чего соединение может ослабеть.

Медные провода и дюралевые «не дружат» между собой по химическим причинам, конкретно соединять их нельзя. Для этого можно применять особые клеммники либо покрытые цинком шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белоснежного (либо кофейного) цвета, а нейтрали – всегда синего . Заземление имеет желто-зеленый цвет. Это принятые правила раскраски и продажные кабели, обычно, имеют внутреннюю изоляцию конкретно таких цветов. Соблюдение раскраски увеличивает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию увлекательное и познавательное видео, как верно высчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является основным элементом проекта электроснабжения любого масштаба, от комнаты, до огромных сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Верный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономный бюджет вашего проекта.

Часто перед приобретением кабельной продукции появляется необходимость самостоятельного замера ее сечения во избежание обмана со стороны производителей, которые из-за экономии и установления конкурентноспособной цены могут некординально занижать этот параметр.

Обилие кабельной продукции и проводов

Также знать, как делается определение сечения кабеля, нужно, к примеру, при добавлении новейшей энергопотребляющей точки в помещениях со старенькой проводкой, на которой отсутствует какая-либо техно информация. Соответственно, вопрос о том, как выяснить сечение проводников, остается животрепещущим всегда.

Таблица сечений провода и поперечников

Время от времени, заместо того, дабы колупаться в проводах с линейкой, намного легче пользоваться готовыми таблицами. Одна из них будет с некоторым сокращением приведена ниже. В таковой таблице в левой колонке будет указан определенный поперечник проволочных жил, а в правой – сечение проводника в квадратных миллиметрах.

• 0,8 мм2 – 0,5;
• 1 мм2 – 0,75;
• 1,1 мм2 – 1;
• 2,28 мм2 – 6;
• 3,2 мм2 – 8;
• 4 мм2 – 8,3.

Данная выше таблица далековато не полна. Всего в ней существует около 10-12 строчек, и каждое её значение полностью может повстречаться в магазине. Более точную информацию по каждому непосредственно виду проводов и кабелей по первому требованию предоставит продавец в магазине домашней техники либо электрических продуктов.

Также могу понадобиться следующие свойства. К примеру, в таблице может быть также обозначено, открыто ли проложен провод, сколько непосредственно проводов в одном соединении и какие они точно, к примеру, 2, 3, 4 одножильных либо 1 двужильный, 1 трёхжильный.

Данные моменты также очень важны, вот поэтому, собираясь устанавливать провод, и считать площадь его сечения, подобные детали стоит всё-таки уточнить и померить ради спокойствия и комфорта. Ошибка угрожает выходом из стоя всей электроники (телевизоров, стационарных компов, холодильников, электричества и даже стиральных машин), также пожароопасной ситуацией в своем доме. Вот поэтому, заботливому владельцу, выбирая какие-либо провода либо кабели доя дома, нужно быть максимально внимательным, требовательным и осторожным покупателем.

Сечение по ГОСТу либо ТУ

Большой ассортимент электротехнических продуктов содействует резвому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все продукты должны соответствовать требованиям ГОСТ.

Нередко производители, желая сберечь, находят лазейки дабы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как результат – рынок перенасыщен плохим и дешевеньким продуктом, который нужна перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей цены не соответствуют заявленным чертам, единственное что можно выполнить – приобрести провод с припасом по поперечному сечению. Резерв мощности никогда негативно не скажется качестве проводки

Также будет нелишним направить внимание на продукцию от производителей, дорожащих своим именованием – хоть она и стоит дороже, но это гарантия свойства, а замена проводки делается не так нередко, дабы на ней сберегать

Определение площади сечения проводника по его поперечнику

При расчете всех электрических сетей применяется такое понятие, как площадь поперечного сечения проводника. Это свойство впрямую оказывает влияние на безопасность и долговечность всей системы, потому принципиально, дабы расчетное значение площади поперечного сечения электрического проводника соответствовало фактическому. В данной статье подвергнутся рассмотрению методы измерения поперечника проводника и его сечения, также рассмотрены другие варианты определения черт провода.

Методы измерения поперечника провода

Для того, дабы высчитать площадь поперечного сечения проводника следует знать его четкий поперечник. Существует несколько методов измерения поперечника провода. К ним относятся измерения:

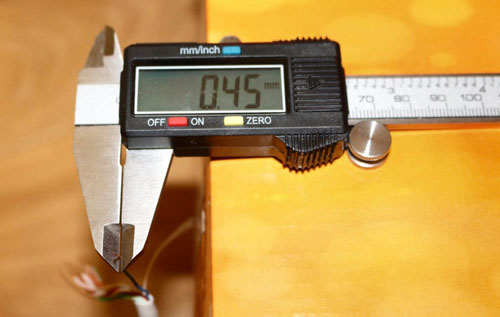

• С помощью штангенциркуля: для этого необходимо осознавать механизм работы штангенциркуля и уметь снимать показания с его шкал. В данном случае упростить измерения позволяет внедрение электронного измерительного устройства – он покажет четкое значение поперечника на собственном экране.
• С внедрением микрометра: показания данного устройства малость поточнее, чем у механического штангенциркуля, но он также просит некоторых способностей для снятия правильных и четких показаний.
• При помощи обыкновенной линейки: данный метод подходит тем, кто не имеет в собственном арсенале таких измерительных устройств, как штангенциркуль либо микрометр. Измерение поперечника проводника с внедрением линейки не будет довольно четким, но приблизительно оценить поперечник будет может быть.

Для измерения поперечника проводника прежде всего его зачищают ножиком либо стриппером от изоляции. Дальше, если применяется микрометр либо штангенциркуль, жилу провода плотно зажимают между губок устройства и определяют размер проводника по шкалам устройства. При использовании линейки изоляция снимается на расстояние 5-10 см и жила наматывается на отвертку. Витки проводника должны плотно прижиматься друг к другу (приблизительно 8-20 витков). Дальше измеряется длина намотанного участка и приобретенное значение делится на количество витков – получится более либо наименее четкое значение поперечника.

Читайте также: В чём отличие кабеля от провода и что избрать

Как выяснить сечение провода по его поперечнику для многожильного либо сегментного кабеля

Если определение поперечника для одножильного проводника не вызывает никаких заморочек, то измерение многожильного либо сегментного может вызвать определенные трудности.

Измерение сечения многожильного провода

При определении поперечника жилы данного кабеля нельзя определять этот размер сходу для всех проволочек жилы: значение получится неточным, так как между жилами имеется место. Потому данный кабель поначалу нужно зачистить от изоляции, потом распушить многожильный проводник и посчитать количество проволок в жиле. Дальше хоть каким методом (штангенциркуль, линейка, микрометр) определяют поперечник одной жилы и определяют площадь поперечного сечения проволочки. После чего приобретенное значение множат на количество проволочек в пучке и получают четкий размер имеющегося проводника.

Измерение сегментного проводника

Определение размеров сегментного проводника несколько труднее, чем измерения круглого одножильного либо многожильного кабеля. Для того, дабы верно оценить площадь поперечного сечения такового проводника нужно применять особые таблицы. К примеру, для расчёта площади сечения сектора дюралевого проводника определяют высоту и ширину сектора и применяют следующую таблицу:

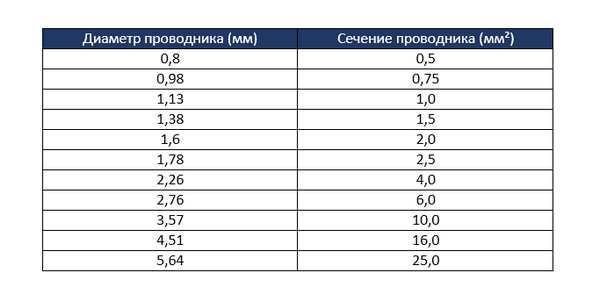

Таблица соответствия поперечника провода к его площади сечения

Для резвого определения площади поперечного сечения проводника без производства каких-то расчетов также применяют таблицы соответствия поперечника жилы к её площади.

Читайте также: Какой провод лучше применять для проводки в квартире и в личном древесном доме?

В данной таблице для комфортного проведения расчетов и оценки токопроводящей возможности жилы указаны номинальные токи для каждого значения площади поперечного сечения проводника двужильного и трехжильного электрического кабеля.

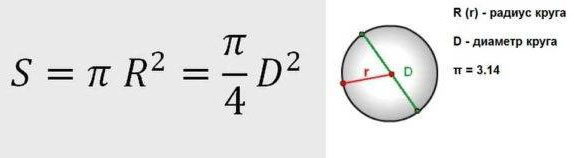

Расчет по формуле

Главный геометрический показатель токопроводящей жилы – её площадь поперечного сечения. От данного размера зависит пропускная способность электрического проводника, а, поэтому, его эксплуатационные свойства, которые оказывают влияние на безопасность и долговечность. Как уже было сказано выше, данный параметр просто определяется после измерения поперечника проводника. Для этого применяется формула для определения площади круга:

Готовые таблицы – это хороший метод стремительно найти площадь поперечного сечения провода, но, дабы быть уверенным на 100 процентов в приобретенном значении – лучше проверить и высчитать без помощи других.

Калькулятор расчета сечения провода по поперечнику

Для резвого расчета площади поперечного сечения круглого проводника можно применять особый калькулятор, который разработан для этих целей и способен стремительно и точно высчитать размер токопроводящей жилы по формуле обозначенной выше.

При использовании данного онлайн калькулятора нужно точно измерить поперечник проводника для цельного проводника либо одной из проволочек многожильного провода при помощи штангенциркуля, микрометра либо линейки. Для многожильного проводника будет нужно дополнительно посчитать количество проволочек.

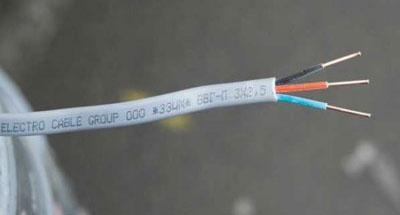

Как выяснить сечение кабеля по внешнему облику

Найти сечение кабеля можно и без расчетов. Кабель в заводском выполнении непременно маркируется: на его наружной оболочке штампуется с определенным шагом завод-изготовитель, вид кабеля, количество жил и площадь поперечного сечения токопроводящей жилы.

К примеру, если на кабеле имеется обозначение ВВГ-нг-LS 3х2,5, то это значит, что кабель имеет внешнюю оболочку и изоляцию жил из негорючего ПВХ с отсутствием при горении выделения небезопасных газов, также таковой кабель имеет 3 токопроводящих жилы с площадью поперечного сечения каждого проводника 2,5 мм 2 .

Маркировка не всегда показывает правдивое значение площади жилы, так как соблюдение данного параметра остается на совести производителей. Это связано с тем, что большая часть изготовителей не держится ГОСТ при производстве, а управляется своими ТУ при производстве кабельной продукции, что приводит к свободной интерпретации методик расчета поперечного сечения и не регулируется подабающим образом. Потому идеальнее всего перед внедрением кабеля по предназначению проверить соответствие его поперечного сечения заявленному в маркировке.
