Описаны правила выбора сечения провода зависимо от расчетного тока, также приведены надлежащие таблицы зависимости тока и сечения.
При прокладке силовых коммуникаций основной возникающий вопрос – выбор типа и сечения провода, который необходимо применять. При всем этом тип провода, определяющий материал и количество изоляционных оболочек (разные виды пластика и других материалов), также материал (медь либо алюминий) и тип (одно- и многожильный) проводника, выбирается исходя из критерий, в каких будет проложен провод. Сечение же провода определяется исходя из наибольшего тока, который будет протекать по проводу длительное время. Посодействовать в выборе сечения провода для вас посодействуют следующие таблицы.
Сечение провода для передачи переменного тока в сетях 220/380 Вольт
| 6 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| 1,2 | 2,2 | 2,9 | 3,5 | 4,4 | 5,5 | 7,0 | 8,8 | 11,0 | 13,9 | 17,6 |
| 2,3 | 3,8 | 4,9 | 6,0 | 7,6 | 9,5 | 12,2 | 15,2 | 19,0 | 23,9 | 30,4 |
| 0,5 | 0,5 | 0,75 | 1,0 | 1,5 | 2,0 | 4,0 | 4,0 | 6,0 | 10,0 | 10,0 |
| 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | 6,0 | 10,0 | 16,0 | 25,0 |
| 1,0; | 1,0 | 1,0 | 2,0 | 2,5 | 4,0 | 6,0 | 10,0 | 10,0 | 16,0 | 16,0 |
| 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 6,0 | 10,0 | 16,0 | 16,0 | 25,0 | 50,0 |
Сечение медного провода для передачи неизменного тока при напряжении 12 Вольт
| 16,5 | 21,5 | 25,0 | 32,0 | 43,5 | 58,5 | 77,0 | 103,0 | 142,5 |
| 0,20 | 0,26 | 0,30 | 0,38 | 0,52 | 0,70 | 0,92 | 1,24 | 1,71 |
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 | 10,0 | 16,0 |
| 20 | 18 | 17 | 15 | 13 | 11 | 9 | 7 | 5 |
Примечание 1. Значения токов для проводов 220/380В приведены по стандартному ряду автоматических предохранителей, сечения проводов округлены в огромную сторону до стандартных сечений выпускаемых проводов из соответственного материала.
Примечание 2. Приведены данные для температуры 30°С. Для более больших температур следует перебегать к следующему (большему) сечению на каждые 20°С.
Примечание 3. При прокладке в жгуте нескольких проводов следует наращивать сечение провода: для 2-9 проводов в жгуте на 80%, для 10-20 проводов на 160%.
Примечание 4. "Значение AWG" — маркировка провода по American Wire Gauge System (Американской системе измерения проводов), в особенности нередко эти обозначения применяются для акустических кабелей.
ПРОВОДА ДЛЯ Проводки
Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту маленькую теоретическую часть.
Это дозволит Для вас быть более осознанным в выборе проводов для монтажа проводки, не считая того, Вы можете без помощи других выполнить расчет сечения провода, при этом, даже "в уме".
- I — величина протекающего тока,
- R — сопротивление провода.
Лишний нагрев может привести к нарушению изоляции, как следствие — недлинному замыканию и (либо) возгоранию.
Ток протекающий по проводнику зависит от мощности нагрузки ( P ), определяемой формулой
( U — это напряжение, которое для бытовой электрической сети составляет 220В).
Сопротивление провода R находится в зависимости от его длины, материала и сечения. Для проводки в квартире, даче либо гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для проводки нужно учесть.
РАСЧЕТ СЕЧЕНИЯ ПРОВОДА
Сечение провода S определяется его поперечником d следующим образом (тут и дальше я буду очень упрощать формулы):
S=π*d 2 /4=3.14*d 2 /4=0.8*d 2 .
Это может Для вас понадобится, если вы уже имеете провод, при этом без маркировки, которая показывает сходу сечение, к примеру, ВВГ 2х1.5, эдесь 1,5 — сечение в мм 2 , а 2 — количество жил.
Чем больше сечение, тем огромную токовую нагрузку выдерживает провод.
При одинаковых сечениях медного и дюралевого проводов — медные могут выдержать больший ток, не считая того они наименее ломкие, ужаснее окисляются, потому более предпочтительны.
Разумеется, что при сокрытой прокладке, также провода, проложенные в гофрошланге, электромонтажном коробе из-за отвратительного термообмена греться будут посильнее, означает следует их сечение выбирать с определенным припасом, потому настало время разглядеть такую величину как плотность тока (обозначим ее Iρ ).
- d=√ 1.27*I/Iρ =1.1*√ I/Iρ — получаем значение поперечника провода,
- S=0.8*d 2 — ранее приобретенная формула для расчета сечения,
Подставляем первую формулу во вторую, округляем все что можно, получаем очень обычное соотношение:
Остается обусловиться с величиной плотности тока Iρ ), так как рабочий ток I ) определяется мощностью нагрузки, формулу я приводил выше.
Допустимое значение плотности тока определяется обилием причин, рассмотрение которых я опущу и приведу конечные результаты, при этом с припасом:
| Материал провода | Сокрытая проводка | Открытая проводка |
| Медь | Iρ =6 А/мм 2 | Iρ =10 А/мм 2 |
| Алюминий | Iρ =4 А/мм 2 | Iρ =6 А/мм 2 |
Имеем: суммарная мощность нагрузки в полосы — 2,2 кВт, проводка открытая, провод — медный. Для расчета используем следующие единицы измерения: ток — Ампер, мощность — Ватт (1кВт=1000Вт), напряжение — Вольт.
Если провести надлежащие расчеты для всего ряда сечений проводов, то можно получить подобающую таблицу.

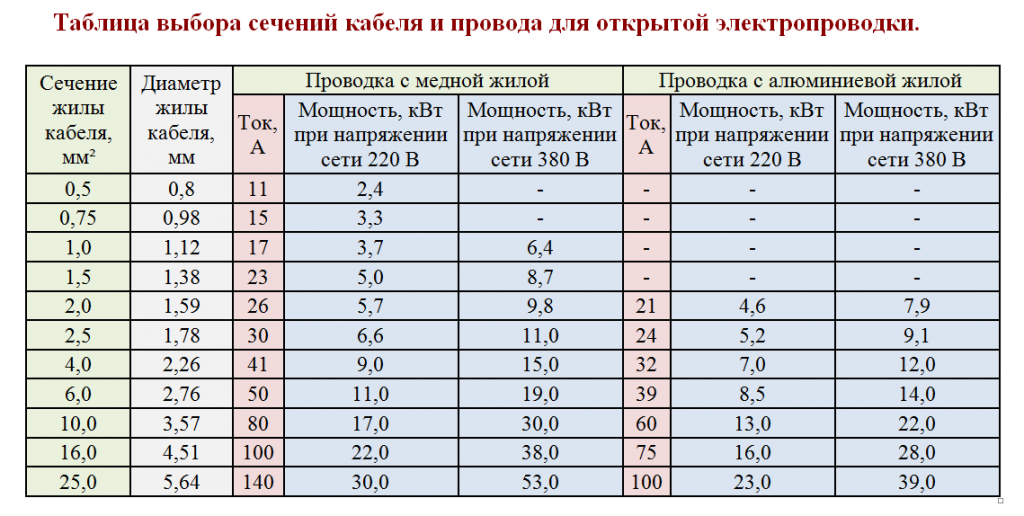

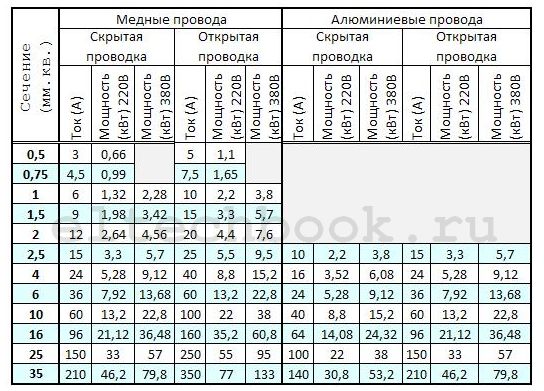

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ
Предлагаю Вашему вниманию обещанную сначала статьи таблицу:
Сходу предупреждаю, данные из разных источников могут отличаться. Это различие определяется величиной припаса по мощности.
Приводя расчеты я этот припас взял по максимуму, вспоминая, что лучше приобрести более массивные, соответственно более дорогие провода, ежели позже переделывать спаленную проводку.
Еще раз безотступно рекомендую применять провода с медными жилами.
