Сечение провода по силе тока

Провода и кабели

Создатель Aluarius На чтение 6 мин. Просмотров 196 Размещено 18.11.2015

Как верно избрать сечение провода для разводки в доме, какие при всем этом нужно применять характеристики электрической сети? Эти и другие похожие вопросы сейчас тревожут начинающих электриков либо тех, кто решил своими руками выполнить электроразводку в собственном своем доме. Актуальные ситуации нас сталкивают с различными неуввязками, где неувязка выбора сечения провода – не самая непростая. Естественно, знать некоторые главные аспекты просто нужно. Потому в этой статье разберемся с тем, как верно избрать сечение провода по току.

Почему конкретно по току? Все дело в том, что чем выше сила тока в потребляющей сети дома, тем больше тепла выделяет кабель, разбросанный по потребителям. Не будем вдаваться в физику происходящих процессов, не будем разбираться с законами Ома, которые преподаются в школе. Нас в этой статье будут тревожить аспекты и моменты, также расчет сечения провода по току.

Таблица расчета сечения провода по току

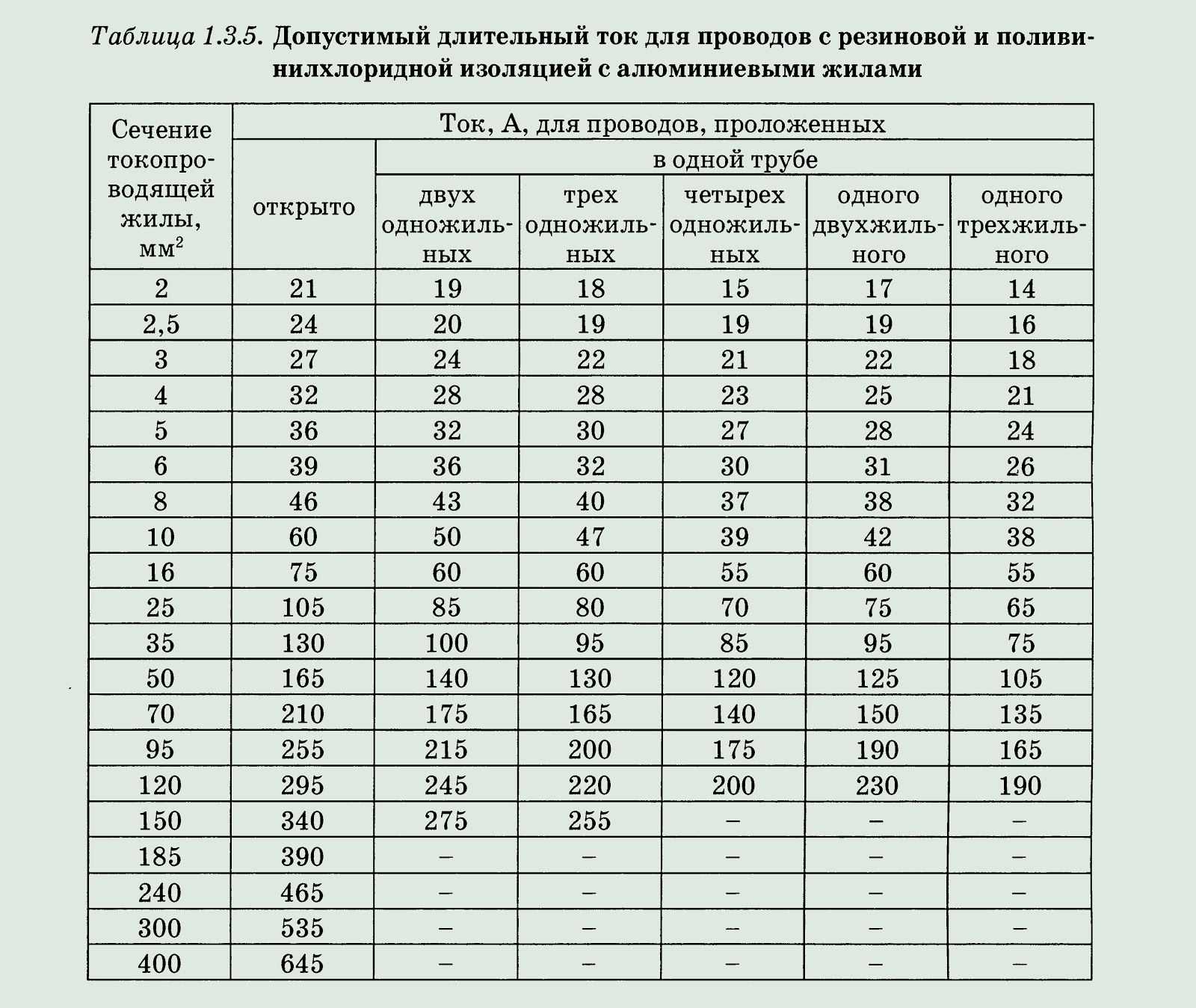

Итак, есть определенные таблицы, в каких верно расписано, сечение какого кабеля подходит под определенные токовые нагрузки. Эти таблицы можно отыскать в вебе, так что в этом заморочек нет. Можно провести расчет и без помощи других, затратив на это маленькое количество времени. Но для этого придется подсчитывать суммарную мощность всех потребителей, запитанных на один электрический шлейф, а потом, используя формулы и законы Ома, высчитать саму токовую нагрузку. Но нас в этой статье будут заинтересовывать конкретно аспекты.

Аспекты

Начнем с того, что в предложенных таблицах все характеристики действительны только в этом случае, если кабель греется до +65С при температуре окружающей среды +25С. Как вы сами осознаете, это не всегда может быть, в особенности когда дело касается температурного режима окружающей среды. Например, летом температура может подымать и выше +30С, так и это нужно учесть. Есть и другие ситуации, касающиеся температуры эксплуатации.

• Провод уложен в штробы на кухне, где температура всегда повышена. Тем паче в штробе кабель вроде бы размещен в термосе. Через толстый слой штукатурки теплоотвод затруднителен, так что возможность, что снутри штробы всегда будет завышенный температурный режим, очень высока.
• Несколько проводов уложены в один лоток либо гофрированный шланг. Тут ситуация малость другая. В этом случае провода будут нагревать друг дружку. А суммарная температура наверное будет превосходить предел в +25С.

Читайте также: Как верно провести расчет сечения кабеля по нагрузке

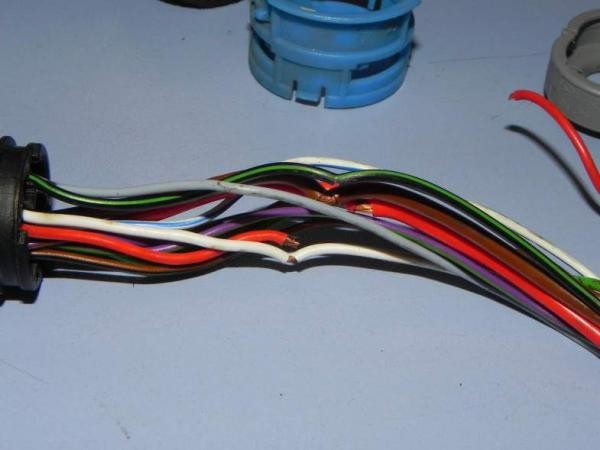

Если несколько проводов уложены в одну гофру, они будут нагревать друг дружку

Другими словами, выходит так, что выбирая сечение провода, нужно учесть, в каких критериях он будет эксплуатироваться. Спецы убеждают, что при всем этом понижения токовой нагрузки может произойти до 30%. Потому в правилах устройства электроустановок (ПУЭ) есть таблицы, в каких указаны снижающие коэффициенты, зависящие конкретно от температуры окружающей среды. Их непременно нужно учесть и применять в расчетах сечения провода по току.

Материал для кабеля

Аспект номер два – это материал, из которого создают электрические провода. Они могут быть медными либо дюралевыми. Сущность дела в том, что алюминий имеет более высочайшее удельное электрическое сопротивление, чем медь. Вот его показатель: 0,0271 Ом мм²/м, у медного кабеля он практически вдвое меньше – 0,0175. Другими словами, выходит так, что через медный провод электрический ток может перейти более свободно, потому одну и ту же нагрузку может выдержать медный кабель наименьшего поперечника.
Длина электроразводки

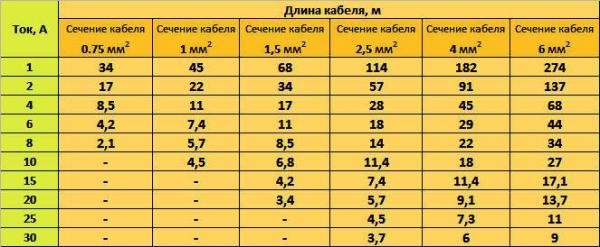

Аспект номер три – длина проводки. Вы верно сообразили, чем длиннее провод, тем меньше токовой нагрузки он может выдержать. Естественно, когда разговор входит о внутренней электрической разводке, то этот фактор можно и не учесть, очень малы расстояния. Хотя огромных личных пригородных домов сейчас огромное количество. Ну и строения производственного, офисного, торгового и увеселительного предназначения – это большие объекты, в каких длина 1-го контура может исчисляться километрами.

Опять-таки, все можно отыскать в таблицах ПУЭ, где главным показателем является момент нагрузки, но давайте разберемся в данном вопросе. Почему понижается нагрузка от токов при увеличении длины шлейфа?

Все дело в потерях напряжения, наибольший уровень которых составляет 5%. Другими словами, если утраты напряжения не превысили данный показатель, то сечение провода выбирается по номиналу. Если превосходит, то и сечение придется наращивать. Давайте разглядим обычный пример, расчета утрат напряжения.

• суммарная нагрузка в питающей сети 3 кВт;
• сеть однофазовая с напряжением 220 вольт;
• длина электрического шлейфа – 30 м;
• сечение провода 2,5 мм².

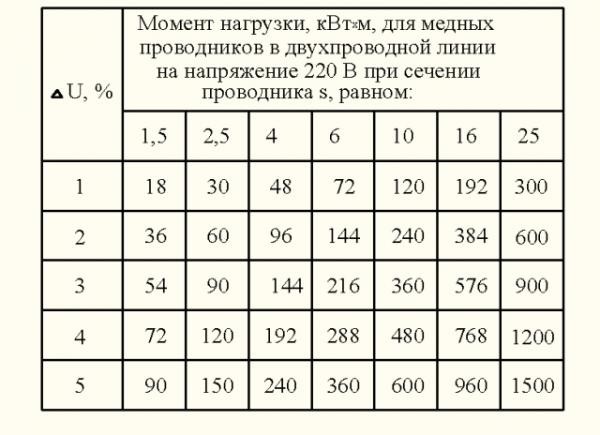

Проводим расчет момента нагрузки, который равен произведению нагрузки на длину кабеля. Другими словами, 3*30=90. Сейчас данную величину ищем в таблице ниже и определяем утраты напряжения в кабеле. Они составляют 3%, другими словами, ниже нормы. Означает, таковой провод расслабленно будет выдерживать мощность потребителей при соответственной длине контура.

Читайте также: В каком соотношении находятся поперечник провода и его сечение

Внимание! Нужно осознавать тот момент, что в предложенных таблицах и расчетах не учитывается 1-ый аспект. Другими словами, зависимость сечения кабеля от температуры окружающей сети. Потому спецы советуют предельный уровень утрат напряжения брать не 5%, а 4%.

И очередной момент, связанный с сравнением длины кабеля и его сечения. Это количество соединений. Другими словами, чем больше на промежутке от начала участка до потребителя распределительных коробок, автоматов, УЗО, трансформаторов и т.д., тем больше становится сопротивление всего контура. И это нужно непременно учесть при подборе сечения зависимо от силы тока.

Изоляция

И последний аспект – это изоляция электрических проводов. Нагрев железного провода под действием тока может расплавить изоляцию, и чем больше противодействия нагреву она сумеет предложить, тем подольше она выдержит высочайшие нагрузки. Например:

Так что делайте выводы.

Заключение по теме

Итак, в этой статье нас заинтересовывал выбор сечения провода зависимо от токовой нагрузки. И, непринципиально, подбор делается для освещения либо розеток. Главное – это верно подойти к самому процессу выбора. Из статьи становится понятным, что не все так просто как может показаться на 1-ый взор. Другими словами, не только лишь сила тока оказывает влияние на сечение кабеля, тут довольно большой ряд разных критерий эксплуатации (аспектов), на которые непременно нужно уделять свое внимание. А тем паче учесть при расчетах. Благо, это не так трудно, плюс ко всему в ПУЭ есть особые таблицы, которыми всегда можно пользоваться.

Выбор сечения проводов и кабелей для проводки по току и мощности при помощи таблиц

и пожарную безопасность, также экономный бюджет вашего проекта.

При устройстве проводки нужно заблаговременно найти мощности потребителей. Это поможет в рациональном выборе кабелей. Таковой выбор дозволит длительно и неопасно эксплуатировать проводку без ремонта.

Кабельная и проводниковая продукция очень многообразна по своим свойствам и мотивированному предназначению, также имеет большой разброс в ценах. Статья ведает о важном параметре проводки – сечении провода либо кабеля по току и мощности, и как найти поперечник – высчитать по формуле либо избрать при помощи таблицы.

Общая информация для потребителя

Токонесущая часть кабеля осуществляется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, именуется сечением провода. В качестве единицы измерения применяют квадратные миллиметры. Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.

Условно можно выделить три области температур:

• изоляция остается целой;
• изоляция обгорает, но металл остается целым;
• металл плавится от высочайшей температуры.

Из них только 1-ая является допустимой температурой эксплуатации. Не считая того, с уменьшением сечения увеличивается его электрическое сопротивление, что приводит к повышению падения напряжения в проводах.

Но, повышение сечения приводит к повышению массы и в особенности цены либо кабеля.

Из материалов для промышленного производства кабельной продукции применяют чистую медь либо алюминий. Эти металлы имеют разные физические характеристики, а именно, удельное сопротивление, потому и сечения, избираемые под данный ток, возможно окажутся разными.

Узнайте из этого видео, как верно подобрать сечение провода либо кабеля по мощности для домашней проводки:

Определение и расчет жил по формуле

Сейчас разберемся, как верно высчитать сечение провода по мощности зная формулу. Тут мы решим задачку определения сечения. Конкретно сечение является стандартным параметром, из-за того, что номенклатура включает как одножильный вариант, так и многожильные. Преимущество многожильных кабелей в их большей гибкости и стойкости к изломам при монтаже. Обычно, многожильные изготавливают из меди.

Проще всего определяется сечение круглого одножильного провода, d – поперечник, мм; S – площадь в квадратных миллиметрах:

Многожильные рассчитываются более общей формулой: n – число жил, d – поперечник жилы, S – площадь:

Поперечник жилы можно найти, сняв изоляцию и замерив поперечник по нагому металлу штангенциркулем либо микрометром.

Допустимая плотность электротока

Плотность тока определяется до боли просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает огромную плотность тока, за счет наилучшей теплопотери в окружающую среду. Закрытая просит поправки в наименьшую сторону, дабы баланс тепла не привел к перегреву в лотке, кабельном канале либо шахте, что может вызвать куцее замыкание либо даже пожар. Четкие термические расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации более критического элемента в конструкции, по которой и выбирают плотность тока.

Таким макаром, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается неопасным, с учетом наибольшей температуры окружающей среды.

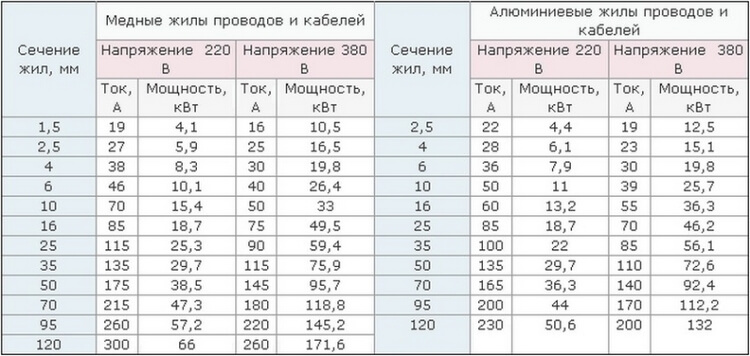

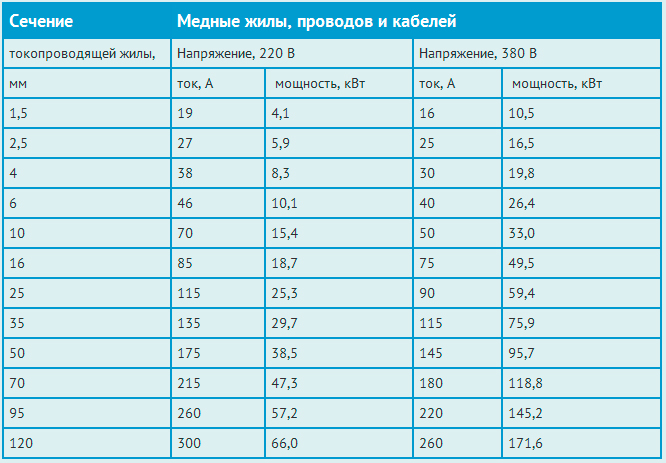

Таблица сечения медного и дюралевого провода либо кабеля по току:

В таблице приводится допустимая плотность токов для температур, не выше комнатной. Большая часть современных проводов имеют ПВХ либо полиэтиленовую изоляцию, допускающую нагрев при эксплуатации менее 70-90°C. Для «горячих» помещений плотность токов нужно снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов либо кабеля.

Сейчас о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенкам, потолку, вдоль несущего троса либо по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стенки под штукатурку, выполнена в трубах, оболочке либо проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках либо щитках. Закрытая охлаждается ужаснее.

К примеру, пусть в помещении сушилки градусник указывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, означает, необходимо три раза применять коэффициент. Ответ:

Пример подсчета участка проводки и нагрузки

Пусть навесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам нужна подвести к ним питание, используя дюралевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Сейчас узнаем, как посчитать силу тока сечения провода по мощности медного и дюралевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым эталонам считаем равным 230 В):

Используя подобающую плотность тока для алюминия из таблицы 1, найдем сечение, нужное для работы полосы без перегрева:

Если нам необходимо отыскать поперечник провода, используем формулу:

Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый узкий кабель, какой можно отыскать на рынке (и один из более дешевеньких). В приведенном случае он обеспечивает двухкратный припас по мощности, т. е. на данной полосы может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, к примеру, вентилятор, сушилка либо дополнительные осветительные приборы.

Розетки на эту линию устанавливать неприемлимо, так как в них может быть включен (а, вероятнее всего, и будет) мощнейший потребитель и это приведет к перегрузке участка полосы.

Резвый подбор: полезные эталоны и соотношение

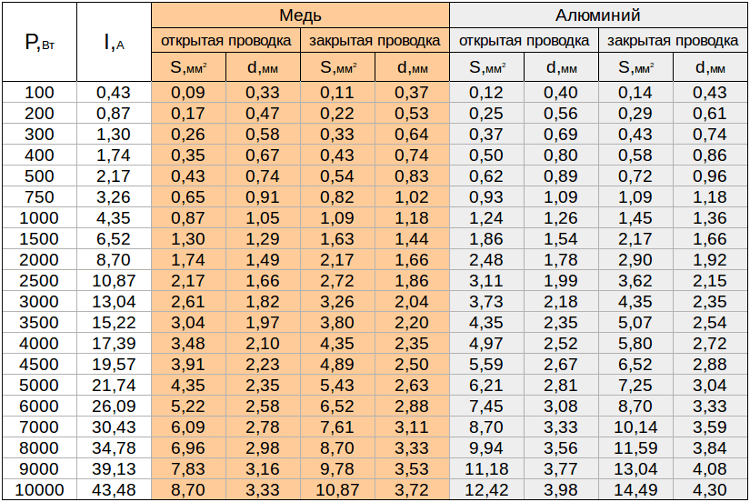

Для экономии времени, расчеты обычно сводят в таблицы, тем паче, что номенклатура кабельных изделий достаточно ограничена. В следующей таблице приводится расчет сечения медного и дюралевого проводов по потребляемой мощности и силе тока зависимо от назначения — для открытой и закрытой проводки. Поперечник выходит как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.

Таблица дает возможность стремительно избрать сечение либо поперечник, если известна мощность нагрузки. Отысканное значение округляется в огромную сторону до наиблежайшего значения из номенклатурного ряда.

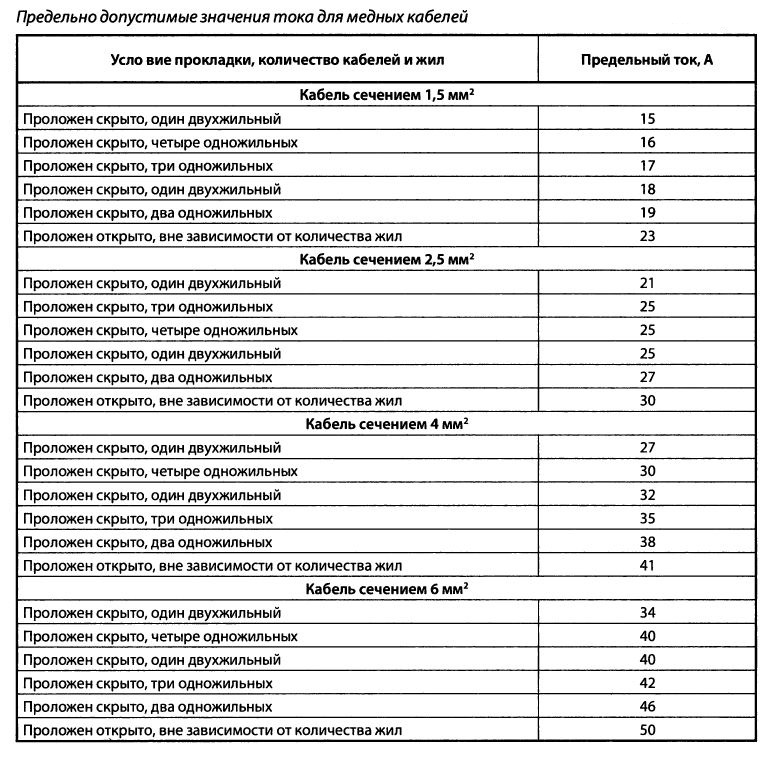

В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и резвого выбора более подходящих:

Советы по устройству

Устройство проводки, не считая всего остального, просит способностей проектирования, что есть не у каждого, кто желает ее выполнить. Недостаточно иметь только отличные способности в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совсем различные вещи.

Неплохой проект может быть изложен на листках из тетрадки. Сначала, нарисуйте план ваших помещений и отметьте будущие розетки и осветительные приборы. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных устройств и т. п.

Потом вчеркните мощности нагрузок, более нередко потребляемых в различных помещениях. Это дозволит для вас избрать более рациональные варианты выбора кабелей. Вы изумитесь, сколько здесь способностей и какой резерв для экономии средств.

Выбрав провода, подсчитайте длину каждой полосы, которую вы ведете. Сложите все вкупе, тогда и вы приобретете ровно то, что необходимо, и столько, сколько необходимо. Любая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответственный допустимой мощности полосы (сумма мощностей потребителей). Подпишите автоматы, находящиеся в щитке, к примеру: «кухня», «гостиная» и т. д.

Целенаправлено иметь отдельную линию на все освещение, тогда вы можете расслабленно чинить розетку в вечернее время, не пользуясь спичками. Конкретно розетки в большинстве случаев и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не понимаете заблаговременно, что для вас придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и верно подключайте заземление. Одножильные провода, в особенности медные, изгибайте плавненько, оставляя радиус в несколько см. Это предупредит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни при каких обстоятельствах нельзя натягивать их, как струну.

В розетках и выключателях должен быть припас в несколько излишних см. При прокладке необходимо убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении нужно плотно, а для многожильных проводов эту функцию следует выполнить повторно, у них есть особенность усадки жил, в итоге чего соединение может ослабеть.

Медные провода и дюралевые «не дружат» между собой по химическим причинам, конкретно соединять их нельзя. Для этого можно применять особые клеммники либо покрытые цинком шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белоснежного (либо кофейного) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это принятые правила раскраски и продажные кабели, обычно, имеют внутреннюю изоляцию конкретно таких цветов. Соблюдение раскраски увеличивает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию увлекательное и познавательное видео, как верно высчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является основным элементом проекта электроснабжения любого масштаба, от комнаты, до огромных сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Верный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономный бюджет вашего проекта. размещено econet.ru Если у вас появились вопросы по данной теме, задайте их спецам и читателям нашего проекта тут.

Приглянулась статья? Напишите свое мировоззрение в комментах.
Подпишитесь на наш ФБ:

Стандартные сечения проводов и кабелей: полный ряд

Âûáîðó ïëîùàäè ïîïåðå÷íîãî ñå÷åíèÿ ïðîâîäîâ (èíà÷å ãîâîðÿ, òîëùèíû) óäåëÿåòñÿ áîëüøîå âíèìàíèå íà ïðàêòèêå è â òåîðèè.

Îñíîâíûå ïîêàçàòåëè, îïðåäåëÿþùèå ñå÷åíèå ïðîâîäà:

• Ìåòàëë, èç êîòîðîãî èçãîòîâëåíû òîêîïðîâîäÿùèå æèëû
• Ðàáî÷åå íàïðÿæåíèå, Â
• Ïîòðåáëÿåìàÿ ìîùíîñòü, êÂò è òîêîâàÿ íàãðóçêà, À

Блок: 1/3 | Кол-во знаков: 308
Источник: https://www.calc.ru/Tablitsa-Secheniya-Provodov.html

Общая информация о кабеле и проводе

При работе с проводниками нужно осознавать их обозначение. Есть провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими чертами. Но многие люди нередко путают эти понятия.

Проводом является проводник, имеющий в собственной конструкции одну проволоку либо группу проволок, сплетенных между собой, и узкий общий изоляционный слой. Кабелем же именуется жила либо группа жил, имеющих как свою изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои способы определения сечений, которые практически идентичны.

Материалы проводников

Количество энергии, какую передает проводник, находится в зависимости от ряда причин, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевенькие и легкие проводники, что является их преимуществом. Им присуще такие отрицательные свойства, как низкая электропроводность, склонность к механическим повреждением, высочайшее переходное электросопротивление окисленных поверхностей;
2. Медь. Более пользующиеся популярностью проводники, имеющие, по сопоставлению с другими вариациями, высшую цена. Но им присуще маленькое электрическое и переходное на контактах сопротивление, довольно высочайшая упругость и крепкость, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им характерна чуток наименьшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

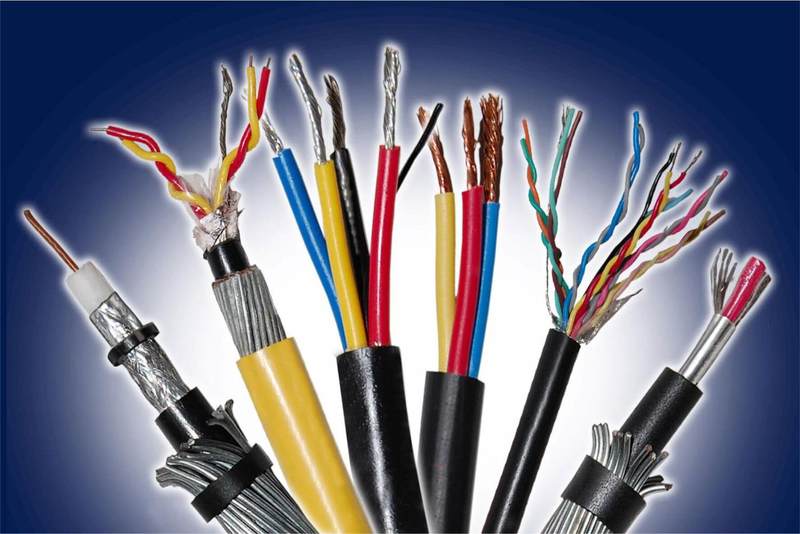

Разные вида кабелей по материалу производства жил

Принципиально! Некоторые методы определения сечения кабелей и проводов будут зависеть конкретно от материала их жильной составляющей, который впрямую оказывает влияние на пропускную мощность и силу тока (способ определения сечения жил по мощности и току).

Блок: 2/6 | Кол-во знаков: 1875
Источник: https://amperof.ru/elektromontazh/electroprivodka/tablitsa-diametr-sechenie-provoda.html

Сечение медных и дюралевых проводов

Имеющийся ассортимент проводов, шнуров и кабелей очень разнообразен. Типы электропровода различаются:

• материалом токопроводящих жил (медь, алюминий, алюмомедь);
• поперечным сечением жил (от 0,75 до 800 мм );
• числом жил (одножильные и многожильные, от 1 до 37 жил);
• изоляцией (резина, бумага, пряжа, пластмасса);
• оболочками (резина, пластмасса, металл),
• покровами и т.п.

Алюминий является одним из более распространенных материалов при изготовлении проводов и кабелей. Его проводимость составляет приблизительно 62% проводимости меди, но из-за малой плотности алюминия проводимость на единицу массы вдвое больше, чем у меди. Одним из отрицательных параметров алюминия является стремительная окисляемость при соприкосновении с воздухом и образование на его поверхности тугоплавкой пленки окиси. Окисная пленка плохо проводит электрический ток и потому препятствует созданию неплохого контакта. Не считая того, при контакте алюминий-медь появляется «гальваническая пара», при которой алюминий, подвергаясь электрокоррозии, разрушается. Это ведет к ухудшению соединения.

Наша жизнь диктует свои условия. Уже практически в каждом доме есть стиральная машина. Многие устанавливают электрические водонагреватели, посудомоечные машины и кондюки. Это все массивные потребители. Стандартная дюралевая проводка уже не совладевает с таковой нагрузкой. Потому для электромонтажа сейчас применяются в большей степени медные провода ВВГ, ВВП и КГ.

При одинаковом сечении медных и дюралевых проводов медные провода выдерживают огромную нагрузку, ежели дюралевые, потому их использование в современной проводке более оправдано.

Блок: 3/7 | Кол-во знаков: 1724
Источник: http://elektrik-korolev.ru/raschet-secheniya.html

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые применяются для неопасной и действенной эксплуатации промышленного оборудования используют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм нужен для электроснабжения производственного оборудования высочайшей мощности. Провода площадью 2,5 – 50 кв. мм используют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей нужна кабель размером от 35 до 1600 кв. мм.

Блок: 3/3 | Кол-во знаков: 570
Источник: http://www.ruselcab.ru/information/standartnye-secheniya-kabelya-i-provoda/

Методика выбора сечения провода

Выбор сечения провода основывается на допустимой плотности тока. К примеру, для медного провода допустимая плотность тока составляет 8 А/мм2. Соответственно если номинальный ток какого-то электроприбора составляет 10 А, то сечение медного провода не должно быть меньше 1,25 мм2.

Разработан и внедрен целый ряд стандартных сечений проводов: 0,75; 1; 1,5; 2; 2,5; 3; 4; 6; 10; 16; 25; 35; 50 мм2. Потому при выборе сечения особенных сложностей нет – необходимо просто избрать из стандартного ряда с округлением в огромную сторону. Необходимо отметить, что провод с сечением наименее 1,5 мм2 при монтаже проводки не применяется. Это связано с его механической прочностью.

Сечение жил кабелей и проводов подбирается с учетом очень допустимой загрузки кабеля. И это не неизменная величина. Она может зависеть от количества жил в кабеле, метода и места прокладки кабеля, также типа его изоляции. Рекомендованные наибольшие значения токов для стандартных сечений более распространенных медных кабелей для монтажа домашней проводки с резиновой и поливинилхлоридной изоляцией приведены ниже:

Блок: 2/3 | Кол-во знаков: 1130
Источник: https://elenergi.ru/tipovye-secheniya-kabelej-dlya-elektroprovodki.html

Сечение провода и напряжение

Каждый провод, кабель, шнур имеет рабочее (номинальное) и испытательное напряжения. Эти величины для проводов и кабелей охарактеризовывают электрическую крепкость их изоляции.

Рабочее напряжение — это наибольшее напряжение сети, при котором провод, кабель, шнур могут эксплуатироваться.

При рабочем напряжении провода 380в он подходит для сетей 380, 220, 127, 42, 12в. Но шнур, рабочее напряжение которого 220в, нельзя использовать в сетях 380в и выше. Для электрической сети вашего дома используются провода и кабели на напряжения 660, 380 и 220в. Надписи 660/660; 380/380 и 220/220 относятся к многожильным проводам; они указывают допустимое напряжение между примыкающими жилами.

Испытательное напряжение — определяет припас электрической прочности примененной изоляции. Оно существенно выше рабочего.

Если мы возьмем кабели с проводами одинакового сечения для сетей напряжения 220в и 380в, мы увидим, что в сети 380в кабель будет выдерживать мощность больше, чем в сети 220в. И это разумно. Так, к примеру, кабель с проводами сечением 2,5 мм² для напряжения 220в рассчитан на нагрузку 5,9 кВт, а кабель для напряжения 380в держит нагрузку 16,5 кВт.

Блок: 4/7 | Кол-во знаков: 1203
Источник: http://elektrik-korolev.ru/raschet-secheniya.html

Сечение сегментного кабеля

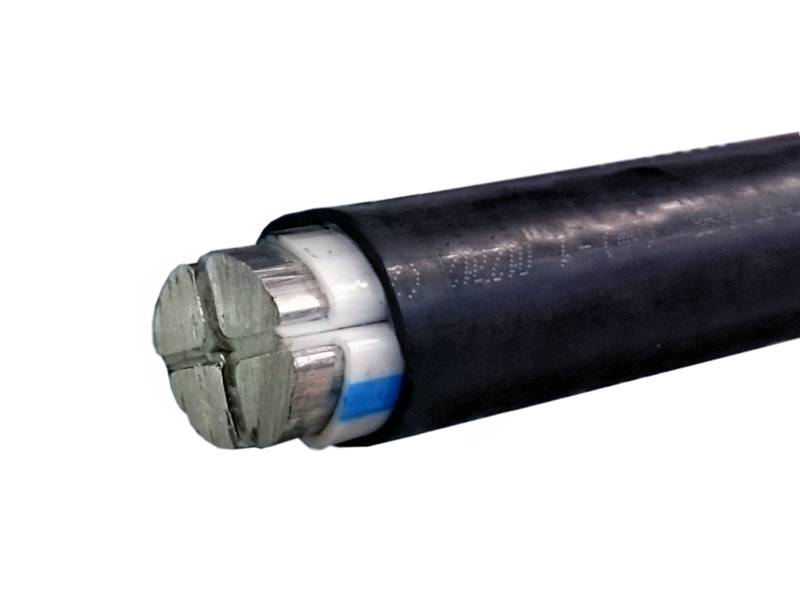

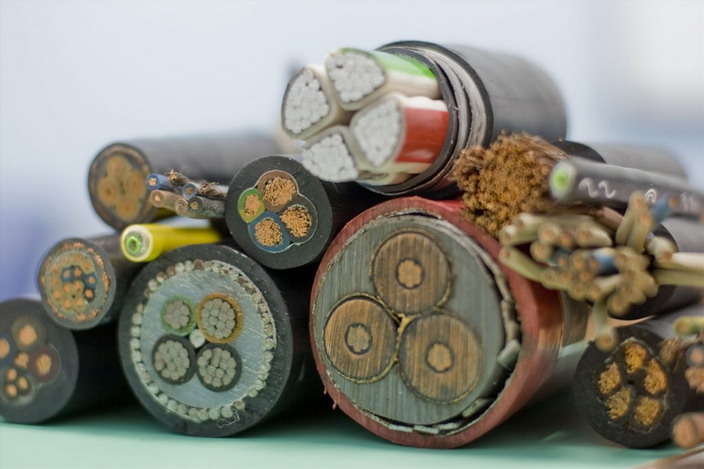

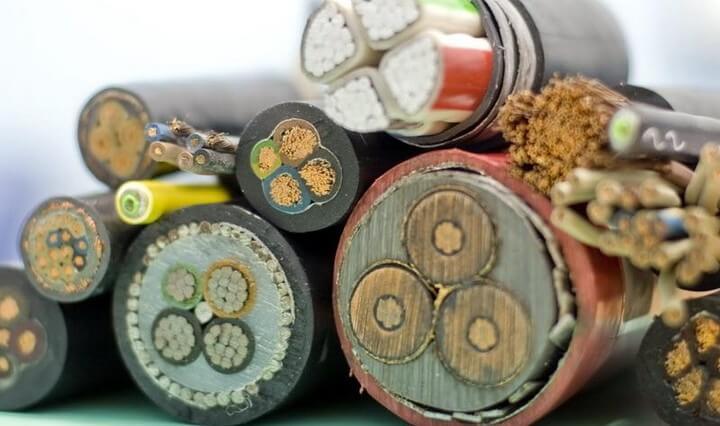

Кабельная продукция с сечением до 10 мм2 фактически всегда делается круглой формы. Таких проводников полностью довольно для обеспечения бытовых нужд домов и квартир. Но при большем сечении кабеля жилы ввода от наружной электрической сети могут производиться в сегментном (секторном) виде, и найти сечение провода по поперечнику уже будет достаточно трудно.
