Сечение провода для сварочного аппарата

Для того дабы работа сварочного аппарата была максимально действенной и продуктивной, нужна подобрать соответственный кабель. Если требуются провода для сварочного аппарата приобрести, то подбор кабеля осуществляется таким макаром, дабы площадь его сечения, длина и вероятное падение напряжения в сварочном контуре было менее 2 Вт.

Подбор кабеля

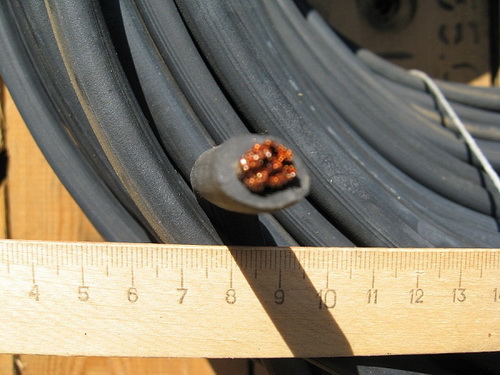

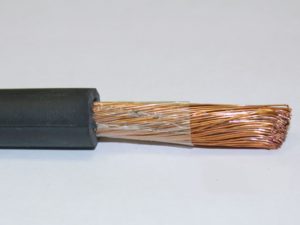

Сварочный кабель имеет конструктивные особенности, за счет которых ток может без препятствий достигать точки предназначения. Токопроводящая жила смотрится округленно, состоит из сплетенных между собой медных проводов, которые имеют сечение, эквивалентное 16 мм2. Между жилой и наружной оболочкой проложен разделительный слой из синтетической пленки. Время от времени этот слой может отсутствовать. Срок эксплуатации сварочного провода изредка превосходит 4 года. По истечении сих пор следует провода для сварочного аппарата приобрести новые.

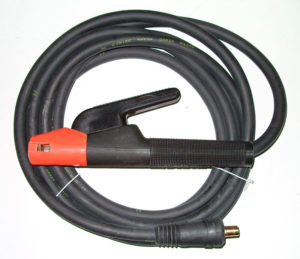

Таким макаром, КГ (кабель гибкий) сварочный представляет собой гибкий проводник тока, защищенный изоляцией из сплетенных между собой медных нитей с различным поперечником. Таковой кабель нужен для подвода тока от сварочного аппарата к устройству, держащему электрод.

Для того дабы сварочный агрегат работал без нарушения эксплуатационных требований, бесперебойно, нужно сварочные провода приобрести для сварки в согласовании с параметрами сварочного аппарата.

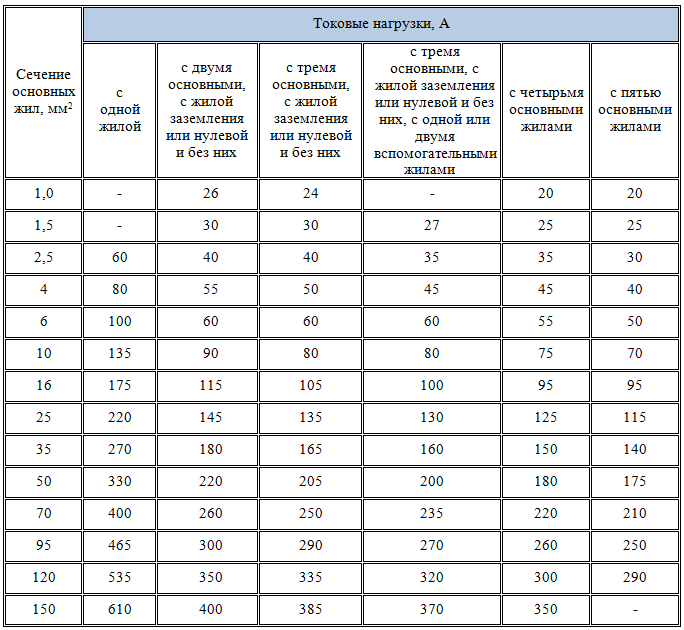

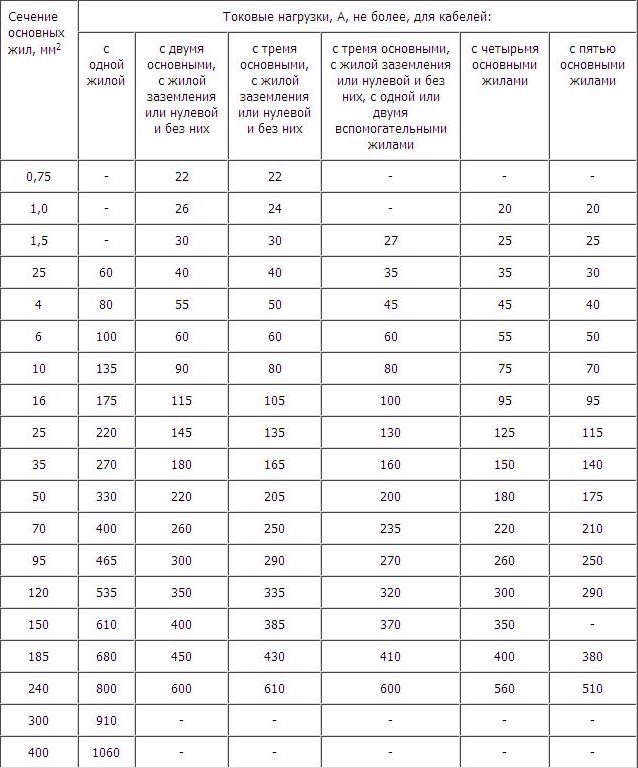

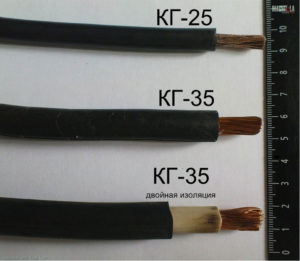

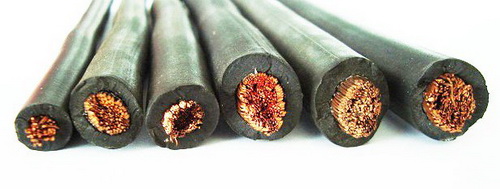

Разрешенная нагрузка тока зависимо от сечения сварочного кабеля:

Нагрузка устройства 189 Ампер соответствует сечению КГ 1х16
Нагрузка устройства 240 Ампер соответствует сечению КГ 1х25
Нагрузка устройства 289 Ампер соответствует сечению КГ 1х35
Нагрузка устройства 362 Ампер соответствует сечению КГ 1х50
Нагрузка устройства 437 Ампер соответствует сечению КГ 1х70
Нагрузка устройства 522 Ампер соответствует сечению КГ 1х95

Виды сварочного кабеля

Провод для сварочного оборудования подключается к электрической сети с неизменным или переменным напряжением. Зависимо от марки кабеля, он может употребляться в различных критериях и с разными нагрузками, как на суше, так и под водой. Какие сварочные провода приобрести находится в зависимости от того, какие характеристики определяют маркировку провода:

способность отражать механические повреждения;
возможность применения кабеля при значимых колебаниях температуры;
имунность к УФ излучению;
устойчивость к образованию плесневелых грибов;
несминаемость и устойчивость к извивам.

Провода типа КГ могут также подразделять на несколько подвидов зависимо от критерий эксплуатации:

Кабель КГ-ХЛ. Таковой кабель можно применять при отрицательных температурах. Внешний слой таких проводов осуществляется из морозостойкого каучука.

Кабель КГ-Т. Этот провод отличает имунность к грибковому поражению и к плесени.

Кабель КОГ. Такие провода для сварочного аппарата приобрести нужно в этом случае, если оборудование будет употребляться в недоступных местах, рекомендовано использование кабеля, имеющего очень гибкую жилу. Благодаря таким проводам можно стремительно и безболезненно для провода поменять положение сварочного оборудования.

Приобрести провода для сварки можно в магазине, специализирующемся на продаже сварочного оборудования и электротехнического оборудования, также в интернет-магазинах соответственного предназначения.

Подключение сварочного аппарата

Если задачка в том, как приобрести провода для сварки, решена, можно приступать к монтажным работам.

Сварочное устройство представляет собой аппарат, с помощью которого реализуется возможность преобразования тока в напряжение, нужное устройству для получения сварочной дуги между металлом, который сваривают и электродом.

Подключение двухфазного устройства осуществляется следующим образом: поначалу следует подключить сварочные провода — 1-ый на фазу, 2-ой в нейтраль, а 3-ий на ноль.

Подключение трехфазного сварочного оборудования происходит методом подключения первых 2-ух проводов к хоть каким двум фазам, а третьего провода — к нулевому проводнику.

Еще по данной теме на нашем веб-сайте:

Сварочный кабель представляет собой очень гибкий проводник для тока. Как правило это сплетённый из нескольких медных проволок (поперечник колеблется от 0,18 до 0,2 мм) шнур. Основное.

Когда у сварщика, не считая специальной защитной одежки, обуви, имеется надежная маска с автоматом затемняемым световым фильтром, процесс сварки становится более неопасным и производительным. Чем ниже.

В процессе развития сварочной индустрии модифицировались не только лишь главные инструменты для сварки, но и начали появляться вспомогательные приборы. Одним из таких устройств стал сварочный держатель.

Выбор сварочного кабеля

Сварочный кабель применяется для соединений при дуговой сварке с применением автоматических либо автоматических установок. В этой статье мы раскроем базисные систематизации сварочных кабелей, аспекты выбора и методы подключения их к оборудованию, и можно ли удлинять сварочный кабель на инверторе. Ознакомиться с полным списком марок, выяснить стоимость и приобрести интересующий кабель, вы сможете тут.

Виды и предназначение сварочного кабеля различных классов

По сути выбор кабеля для сварочного инвертора не велик. Часто встречающийся вид сварочных кабелей — марка КГ. Данный кабель предназначен для работы в силовых цепях переменного тока, при напряжении до 600 В с частотой до 400 Гц либо неизменного до 1000 Вт. Эти характеристики обеспечивают возможность использования кабеля КГ как для передачи тока на электродержатель, так и для подключения сварочного аппарата либо инвертора к сети.

Какой конкретно кабель нужен для подключения сварочного инвертора определяют условия эксплуатации. Кабель КГ выпускается для разных макроклиматических районов. К примеру, для эксплуатации в критериях отрицательных температур Последнего Севера (до –60 °С) существует особый кабель КГ-ХЛ. Состав оболочки КГ-ХЛ — холодоустойчивая резина из эластичного каучука. Для работы в погодных зонах с тропическим горячим климатом используют кабели КГ-Т. Особенность КГ-Т является устойчивость оболочки к плесневым грибам, которые негативно оказывают влияние на конструкцию кабеля, также возможность эксплуатации его при температуре окружающей среды до +85 °С.

Не считая КГ, очень нередко используют кабели с особо гибкой жилой марки КОГ1. Таковой кабель позволяют сварщику стремительно поменять положение, дабы обеспечить для себя очень комфортную точку доступа и равномерный прогрев свариваемых поверхностей.

Также в рабочих зонах с завышенной пожароопасностью нередко используют кабель КГН, оболочка которого не поддерживает процесс горения.

Аспекты выбора сварочного кабеля

Предназначение сварочного кабеля — подвод электричества от сварочного агрегата либо источника питания к зажиму заземления, электродержателю и свариваемой поверхности. Верно избранный сварочный кабель — одно из критерий бесперебойной работы сварочного аппарата. Выбор кабеля прежде всего находится в зависимости от технических черт и потребляемой мощности каждой определенной модели сварочного аппарата, также критерий окружающей среды, в каких предстоит работать.

Читайте по теме: Сколько киловатт потребляет стиральная машина

Какое сечение кабеля необходимо для сварочного инвертора

К примеру: к сварочному аппарату с питающим напряжением 220 В, потребляемой мощностью 2,4 кВА (60 %), напряжением холостого тока 44 В с плавной регулировкой до 100 А для подачи питания на электрод можно применять кабель КГ1х6. КГ1х6 с данным аппаратом совместим по характеристикам ресурсов критических нагрузок. Так как холостой ток аппарата — 44 В, очень отдающий ток 100 А, то нужна кабель, который способен выдерживать до 4,4 кВт. КГ1х6 обладает сечением жилы 6 мм2, которая выдерживает нагрузку до 11 кВт, что дает возможность припаса мощности на кабеле. Припас имеет особенное значение: при большой длине кабеля происходит падение напряжения.

Длина кабеля сварочных инверторов играет большую роль в обычной работе аппарата. Она должна подбираться так, дабы избежать утрат силы тока. Универсального удлинителя сварочного кабеля для инвертора нет, так как свойства аппарата персональны и определяются тем, какого свойства составляющие применены при производстве, какой ресурс и припас мощности заложены каждым изготовителем.

Кабель для сварочного аппарата: виды, производители

Для проведения неопасных и высококачественных сварочных работ нужно трепетно выбирать кабель для сварочного аппарата. Конкретно его свойства обеспечивают надежность и качество соединения, гарантирует удобство и быстроту работы сварщика.

Требования

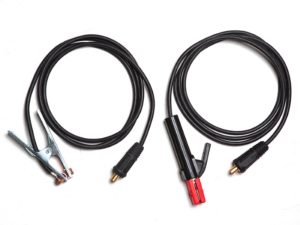

Аппарат инверторной сварки оснащается 2-мя кабелями. Какой-то из них подает ток на электрод, а другой (масса) подключается к свариваемой детали.

Хоть какой кабель для сварочного аппарата должен отвечать четырем требованиям:

Проводить ток к свариваемым поверхностям с наименьшими потерями (для этого он делается либо на сто процентов из меди, либо на базе меди. В данном случае в него добавляют дюралевую проволоку)
Быть нужной длины, толщины и веса (эти требования обеспечивают возможность комфортной работы без излишнего перемещения самого аппарата и малый нагрев самого кабеля при прохождении по нему тока высочайшей частоты и силы)
Накрепко изолировать проводящую часть от контакта с окружающей средой (тут речь идет не только лишь об тривиальной влаге, но и о железных поверхностях на которых нередко ведется сварочная работа)
Иметь высшую износостойкость (для инверторного сварочного аппарата он должен мало поменять свои характеристики под воздействием больших либо низких температур, хим реагентов, механическому воздействию).

Свойства кабеля для сварочного аппарата

Ни российские, ни зарубежные производители не выпускают универсального сварочного кабеля применимого для всех критерий труда, но ими делается достаточное число его видов, удовлетворяющих все вероятные запросы.

В качестве кабеля для сварочного аппарата применяются изделия близкие по чертам, но с разной маркировкой:

КС — это фактически чисто сварочный.
КГ — расшифровывается как «гибкий». По свойствам фактически схож первому.

Не считая этих 2-ух обозначений применяется еще несколько маркировок, разглядим их более тщательно.

Хоть какой кабель маркируется по одному и тому же шаблону: «А» «Б» «В»х»Г»

Это значит:

«А» — класс, к которому он относится. Как уже упоминалось выше их несколько — КС, КГ и есть еще его разновидность КОГ (особо гибкий)

«Б» — в этом месте указывается спектр рабочих температур. Если они находятся в границах от -40 до +50 градусов, то ничего не пишется, если от -60 , то ставится маркировка ХЛ (хладостойкий); в случае наличия особенных антигрибковых и гидростойких добавок, таковой считается тропическим и обозначается как «Т». Он выдерживает до +50 тепла. Когда он совсем не пылает, то его отмечают как негорючий — «НГ».

«В» — тут проставляется число равное количеству рабочих жил от 1 до 3 .

«Г» — на этой последней позиции указывается площадь поперечного сечение кабеля для сварочного аппарата в квадратных миллиметрах.

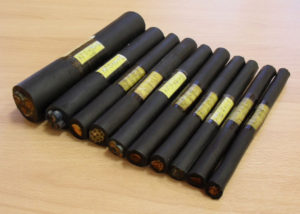

Типы применяемых в кабелях проводников

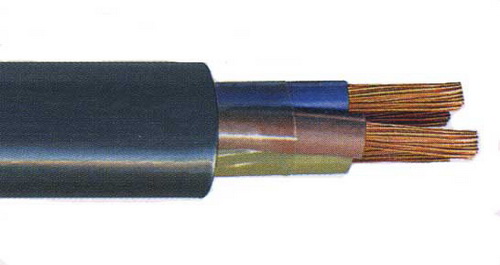

Существует три типа проводников, применяемых в качестве базы:

С одной жилой — представляет собой огромное количество свитых особенным образом медных проволок, покрытых крепкой и гибкой изоляцией. Например, такой кабель для сварочного аппарата Ресанта, пользующегося популярностью посреди гаражных мастеров.
С 2-мя жилами — в этом варианте объединяют вблизи и катод и анод. Любая из жил по конструкции подобна первому типу. Смысл таковой конструкции — удобство проведения высокочастотных токов либо же переменного тока.
С 3-мя жилами — такие используют в аппаратах автоматической сварки крупногабаритных железных деталей (например, мостов, трубопроводов, цистерн). Количество жил дает высококачественный и однородный шов.

Допустимо ли удлинять сварочный кабель

Нередко при работе в стесненных критериях либо же на высоте очень проблемно передвигать за сварщиком и сам аппарат. Еще проще будет поменять кабель для сварочного аппарата на более длиннющий. Но это обычное решение имеет свои аспекты.

Ни один из производителей не высказывается официально в документации к собственному оборудованию о допустимости удлинения либо же его запрете. Посреди самих сварщиков нередко имеется убежденность в недопустимости удлинения из-за увеличения рисков в работе с таким аппаратом и возможной потерей гарантий производителя в случае поломок.

В действительности же длину кабеля для сварочного аппарата не просто можно, но и необходимо наращивать, если этого требуют условия работы. Главное держать в голове о том, что удлиняя на один метр его толщину необходимо прирастить на 40-50% .

Если этого не выполнить, то сопротивление станет неприемлимо огромным и он начнет неконтролируемо греться, сварочная же дуга укоротиться и будет плохо управляться даже опытным сварщиком. Попытка нивелировать утраты тока методом наибольшего его увеличения приведет к работе сварочного аппарата в режиме перегрузки. Он стремительно начнет изнашиваться и выйдет из строя.

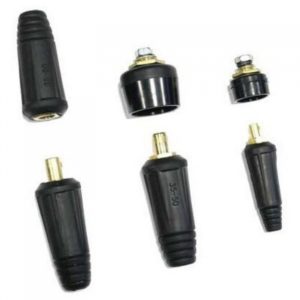

Удлиняя кабель необходимо применять штатные соединительные элементы штекеры и клеммы. Только они позволяют обеспечить подабающий уровень безопасности и свойства работы. С самим кабелем они соединяются пайкой либо спрессовыванием. В обоих случаях места соединения накрепко изолируются
