Сечения проводов и кабелей, которые применяется в проводке городской квартиры, выбираются согласно нескольким обычным правилам, следуя которым, вы можете выполнить правильную, надежную проводку, которая без сбоев прослужит для вас долгие и длительные годы.

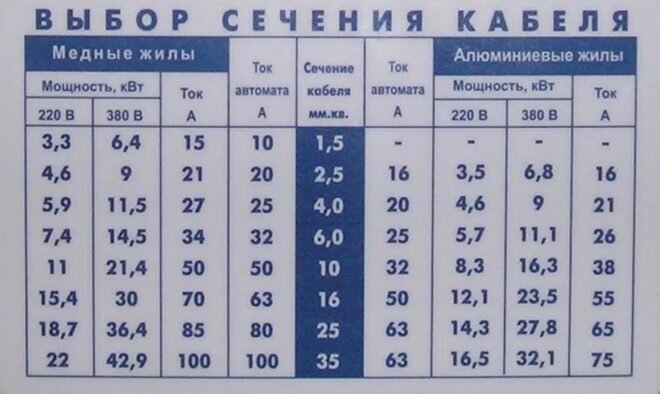

Прежде всего для вас следует знать, что сечение кабеля выбирается по мощности электроприборов либо оборудования, которые будут запитаны им. Тут, я думаю, должно быть всё понятно, чем более энергоёмкий устройство (либо группа устройств), чем он сильнее, тем больший ток должны выдерживать проводники, а это достигается повышением сечения жил.
Все сечения кабелей стандартизированы и каждое из них рассчитано на некий определенный наибольший ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превосходить конкретное значение – это необходимо учесть при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превзойдет наибольшее для розеточного кабеля значение, нужно разбить проводку этих розеток на две группы и тянуть их 2-мя отдельными кабелями.
В проводке квартир, в большинстве случаев, применяются кабели 4 видов, 4 различных сечений:
1. Вводной кабель
2. Электрическая плита либо варочная панель
3. Розеточные группы
Сечение вводного кабеля в квартиру
Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.
Проще говоря, для вас энергосбыт разрешил применять электричество, наибольшей потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы можете сразу включить электроприборы общая потребляемая мощность которых будет менее этой величины. Для того дабы эти характеристики не были превышены, на вводе установлен автоматический выключатель на 25А, который порвет электрическую цепь при обнаржении болшего тока.
В большинстве случаев, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже для вас в квартиру проброшен питающий кабель – это и есть для вводной кабель.
Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, потому у него самое огромное сечение. К его выбору нужно относиться очень серьезно и лучше сходу предугадать припас по мощности.
В большинстве случаев, согласно СП31-110-2003, выделенная мощность современных квартир с электрическими плитами составляет 10 кВт и даже если у вас дом старенькой постройки, в какой-то момент в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответственное сечение.
В квартирах применяются вводные кабели следующих сечений:
Для однофазовой сети: Медный кабель (к примеру, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением 10 мм квадратных любая], защитный автомат 50А
Для трехфазной сети: Медный кабель (к примеру, ВВГнг-lS) 5 х 4 мм.кв. [5 жиль (три фазы, ноль, заземление) с сечением два с половиной мм квадратных любая], защитный автомат 25А
Номинальная мощность, которую выдерживают эти кабели, превосходит 10 кВт, это нужный припас, беря во внимание логику работы, заложенную в защитной автоматике.
На практике, большая часть квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё находится в зависимости от года постройки дома, наличия газовой либо электроплиты и некоторых других характеристик. В старенькых домах, с газовой плитой, выделенная мощность изредка превосходит 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.
Косвенно, о выделенной мощности может поведать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.
Сечение кабеля для электрической плиты
Электроплита либо варочная панель в квартире, в большинстве случаев самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, в большинстве случаев, составляет:
Для однофазового подключения – 3 х 6 мм.кв
Для трехфазного подключения – 5 х 2.5 мм.кв
Не стоит подключать электрическую плиту, при трехфазном вводе в квартиру, лишь на одну фазу трехжильным кабелем, пусть даже взяв при всем этом сечение с припасом, т.к. может быть произойдёт «перекос фаз» – неравномерно распределенная нагрузка на различные фазы. Непременно читайте нашу статью, о выборе сечения кабеля для варочной панели либо электроплиты, в ней довольно тщательно описаны правила выбора кабеля, его сечения и всего с этим связанного.

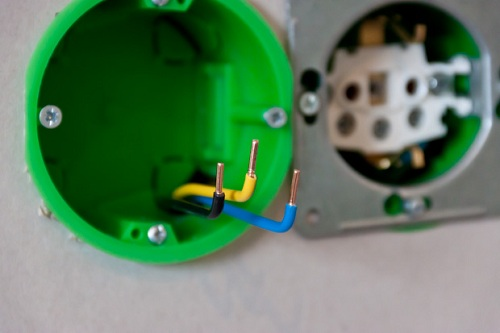

Сечение кабеля для розеток
При выборе сечения кабеля для штепсельных розеток в квартире, прежде всего обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в какой обозначено малое сечение для линий групповых сетей 1,5 мм.кв.
Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учитывать то, что мы изредка прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной полосы, часто, подключены сходу несколько розеток, то такового сечения очевидно будет недостаточно.
Хорошим же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв ., таковой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Применять жилы большего сечения, к примеру, 4мм.кв, уже нет смысла, т.к. они на физическом уровне не поместятся в клеммах устройств розеток, а не считая того, такие кабели, тяжелее прокладывать и экономически, это будет более накладно.
Необходимо отметить, что все выпускаемые бытовые электроприборы, которые врубаются в розетку, изредка бывают сильнее, чем 3,5 кВт. Потому, используя в проводке розеточных групп кабель сечением 2,5 мм.кв. вы сможете быть уверенными, что они выдержат хоть какой бытовой электроприёмник, даже при долговременной работе.
Сечение проводов для освещения
По традиции, самая ненагруженная часть проводки в квартире – это освещение. Ранее это было обосновано малым количеством устанавливаемых ламп, ну и на данный момент достаточно нередко можно повстречать ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, а именно светодиодных ламп, даже огромное количество осветительных приборов не даёт высшую нагрузку на электросеть.
Потому, на группы освещения в стандартной городской квартире, довольно применять провода и кабели, сечением 1,5мм.кв – это, как вы помните, мало допустимое сечение для групповых линий жилых квартир. Принципиально, дабы общая нагрузка на каждую такую группу освещения, не превосходила 3,5 кВт . Часто, всё освещение квартир изготовлено одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, полностью довольно.
Подведем итоги по выбору сечения кабелей, применяемых в проводке городских квартир, в большинстве случаев для вас пригодятся:
Вводной кабель: 3х10мм.кв при однофазовой сети, 5х2,5мм при трехфазном вводе
Электрическая плита либо варочная: 3х6мм.кв в однофазовой сети, 5х2,5 мм.кв. в трехвазной
Розеточные группы: 3х2,5 мм.кв
Освещение: 3х1,5 мм.кв.
Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Не считая того, вы должны знать, что в городской квартире разрешено использовать не хоть какой провод либо кабель – непременно читайте нашу статью, в какой тщательно рассказывается, какой кабель можно применять для проводки, а какой нет, не считая того, для вас полезно будет знать о разрешенных методах их соединения в распределительных коробках.
Любые ваши вопросы, по проводке квартир либо домов, по выбору кабеля для каких-либо необычных ситуаций – оставляйте в комментах к статье, я непременно всем отвечу и постараюсь посодействовать.
Сечение провода для розеток в доме
Ваш город Москва ?
Какой кабель нужен для розеток на 220 В

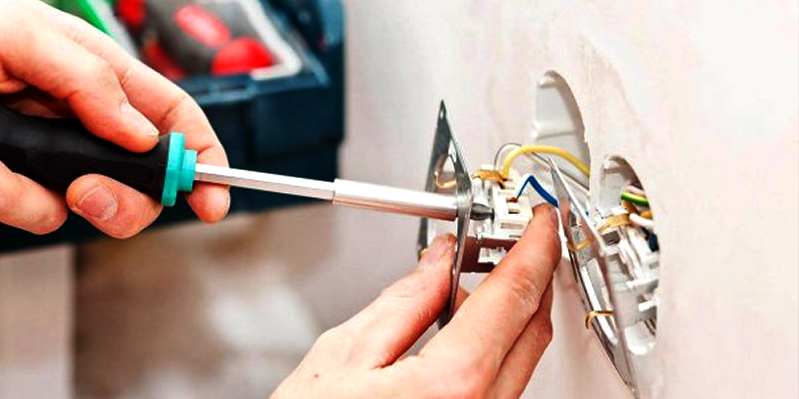

Установка проводки в квартире — ответственное дело, которое подразумевает высшую квалификацию мастера, верный выбор электротехнического оборудования и закупку высококачественных расходных материалов. Основная нагрузка приходится на розеточные группы, обслуживающие сильную домашнюю технику. В статье мы поведаем, как избрать провода для подключения розеток.

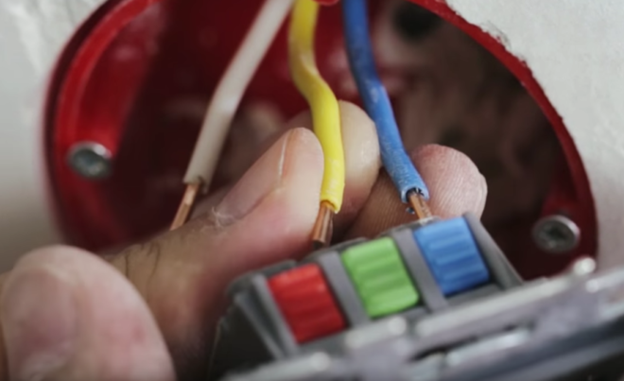

Соответствующие особенности монтажа розеток
Розетки, которыми будут воспользоваться в бытовых целях, подключают согласно таким правилам:
Приобретают несколько автоматов, дабы подвести отдельную розеточную линию в каждое помещение
Монтируют автоматы так, дабы они отсекали питание, если сеть перегружена либо кое-где случилось куцее замыкание
Ставят на каждую комнату свою распредкоробку и свой автомат
Не объединяют розеточную сеть с осветительной
Подбирают сечение розеточного кабеля с учетом мощности домашней техники, которая будет работать в квартире
Стараются выбирать медные, а не дюралевые провода, так как 1-ые служат подольше
Если суммарная мощность техники не превосходит 3 киловатта, приобретают провод сечением 2,5 мм2
Для кухни закупают провод сечением 6 мм2, дабы он выдерживал огромные нагрузки

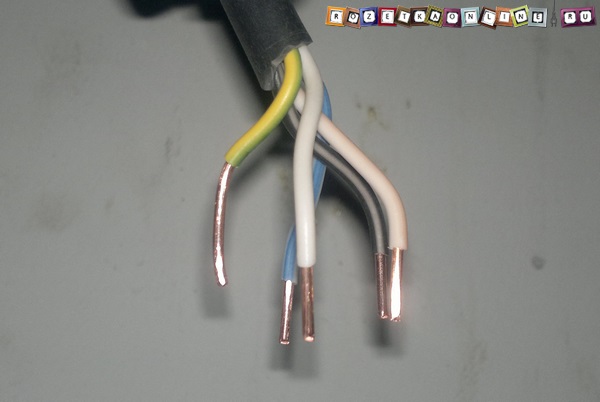

Виды кабеля для розеток

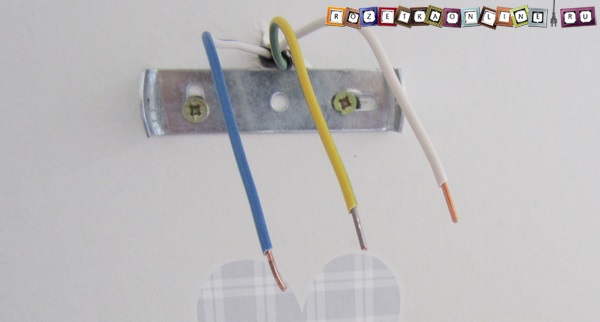

Для жилых комнат обычно приобретают провода с 2-мя либо 3-мя жилами. Двухжильные кабели рассчитаны на незаземленные розетки, трехжильные — на заземленные. Дабы подключить осветительные приборы раздельно от розеточной сети, нужен кабель сечением 1,5 мм 2 .
Направьте внимание ! Подбирайте марку и сечение кабеля для розеток по самому массивному устройству в помещении.
Для обустройства домашней розеточной полосы подходят такие типы проводов:
ВВГнг. Это многожильный медный силовой кабель, рассчитанный на напряжение 220-380 В. Его фазная изоляция и наружняя оболочка провода сделаны из поливинилхлоридного пластиката. Встречаются кабели ВВГ с сечением от 1,5 до 50 мм 2 . Они все подходят для подключения розеток в квартирах.
ПВС. Это медный провод в фазной изоляции из винила с наружной оболочкой из поливинилхлоридной смолы. Он гибкий, не заржавевает. Отлично подходит для соединения розеток с распредкоробками. Встречаются провода ПВС с 2-5 жилами сечением до 3 мм 2 .
Германский провод типа NYM. Предназначен для обустройства стационарной проводки. Это медножильный кабель, жилы в нем разделены негорючей резиной. Наружняя изоляция сделана из негорючего пластиката. Провод рассчитан на сети с напряжением до 660 В. В продаже встречаются варианты с 2-5 жилами сечением до 70 мм 2 .
На что направить внимание при выборе провода для розетки
Мощность электрического оборудования. При подключении розеток в квартире необходимо сложить мощность всех электроприборов и осветительных приборов, дабы верно подобрать кабель. Также стоит бросить припас мощности, так как во время ремонта мастера будут включать в розетки перфораторы, сварочные аппараты, насосы и другие массивные приборы. В такие моменты автоматы не должны отключаться. Для этого необходимо приобрести провод с подходящим сечением и бросить припас мощности. Мы хотим предложить сложить мощность электроприборов и помножить приобретенное число на 0,75. По этой цифре можно выбирать кабель для розеточной полосы.
Марка провода и количество жил. Кабели рассчитаны на разную нагрузку. К примеру, трехжильный кабель ВВГ с сечением 2,5 мм2 рассчитана на нагрузку в 21 А, а трехжильный провод типа ПВС с аналогичным сечением — на нагрузку до 30 А. Перед закупкой провода это принципиально учитывать.
7 советов по монтажу розеточной полосы

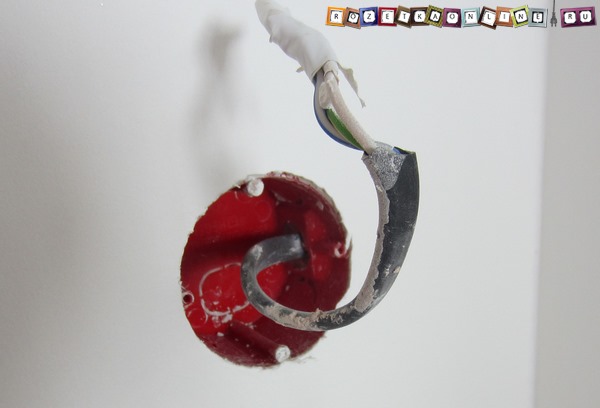

Если выбрана сокрытая укладка провода в штробу, провод укладывают под углом 90* к полосы пола и тянут до распредкоробки под прямым углом.
Малая глубина штробы под розеточный провод — 2 см.
Малая высота горизонтальных поворотов провода — 2,5 м от пола.
Если основание горючее, перед открытым монтажом провод укладывают в кабель-канал либо рукав.
На каждую комнату ставят свой автомат.
При покупке кабеля для розеточной полосы ориентируются не только лишь на сечение и количество жил, но и на толщину с обмоткой. Провод должен помещаться в штробу либо кабель-канал.
Что за дела, провод на розетки 1.5мм?
Пригласили работать на квартиру. Дом новый, вроде как не стандартный 10 этажный. Люди в нем приобретают квартиры очевидно не бедные. Пришел, не поверил своим очам. На двухкомнатную квартиру поставлено 2 автомата — 25А и 16А. 1-ый на розетки, 2-ой на свет. В общей трудности мне заказали около 35 розеток в этой квартире. Залез в счетчик и не поверил своим очам — выход с автомата 25А идет проводом таким же как и с 16А. С виду узкий — 1,5 мм. Я не верю своим очам, думаю может мне кажеться, ведь 2.5мм и 1.5 можно спутать на глаз. Достаю из собственных сокромов заранее 2.5 мм и начинаю ассоциировать. Так и есть, вся проводка в доме проводом сечения 1.5мм.
Подскажите друзья, может меня глючит, но я собрался всю проводку в доме поменять. Ведь включив один чайник я уже заберу у провода 1.5мм 11 Ампер тока из допустимых 15.
- Просмотр профиля
- Личное сообщение
Регистрация: 21.06.2007 Санкт-Петербург Сообщений: 10550
25.10.2009 в 19:31
BravoOrlov написал :
но я собрался всю проводку в доме поменять.
"И это верно. " (с)
_Бесспорных воззрений не бывает. Бывают представления с которыми никчемно спорить._
- Просмотр профиля
- Личное сообщение
Регистрация: 08.12.2008 Москва Сообщений: 2136
25.10.2009 в 19:40
BravoOrlov написал :
Дом новый, вроде как не стандартный 10 этажный. Люди в нем приобретают квартиры очевидно не бедные.
о есть работа на год,подфартило.
- Просмотр профиля
- Личное сообщение
Регистрация: 23.06.2007 Москва Сообщений: 59
25.10.2009 в 19:55
BravoOrlov написал :
провод на розетки 1.5мм?
Провод сечением наименее 1.5мм2 запрещено прокладывать под проводку в домах, полторашка это минимум, а означает разрешено. Если проект утвердили с ВА на 25А на розеточные группы, то деваться некуда. Хотя может кого подмазали, но для чего?
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2006 Тула Сообщений: 4863
25.10.2009 в 20:03
Перекрытия наружу торчат, лифты белорусские ломаются каждую неделю по пару раз, окна пластмассовые клинят, парапеты на лоджиях только только перфоратор приложи — они и осыпятся, туалет 70 см шириной, стояки водопроводные из турецкого полипропилена неармированного. Среди этого г..на ничтожный провод в 1.5 квадрата не неувязка — его хоть поменять можно. Я вот тоже длительно удивлялся, пока одна умная дама не растолковала — все подобные современные капиталистические выдумки разовые. Три 10-ка лет максимум. Ипотеку выплатил? Ну и живи сейчас в развалюхе аварийной. Либо новейшую покупай.
- Просмотр профиля
- Личное сообщение
Админ Регистрация: 13.03.2006 Москва Сообщений: 27935
25.10.2009 в 20:16
BravoOrlov написал :
С виду узкий — 1,5 мм.
1,5мм сечение, либо поперечник?
- Просмотр профиля
- Личное сообщение
Регистрация: 12.02.2006 Новосибирск Сообщений: 2687
25.10.2009 в 20:22
Стоят кварталы панельных пятиэтажек с 1,5 квадратами аллюминия и беспроблемно стоят.А здесь истерика по поводу 1,5 по меди.
- Просмотр профиля
- Личное сообщение
Регистрация: 03.11.2006 Москва Сообщений: 703
25.10.2009 в 20:39
Алексейй написал :
Стоят кварталы панельных пятиэтажек с 1,5 квадратами аллюминия и беспроблемно стоят.
Лицезрел такие. Там газ — это раз Электрические чайники стараются не брать На массивные приборы тащат все от щитка по одному- два новых медных кабеля. Обычно открытым методом.
- Просмотр профиля
- Личное сообщение
Регистрация: 08.12.2008 Москва Сообщений: 2136
25.10.2009 в 21:14
Алексейй написал :
Стоят кварталы панельных пятиэтажек с 1,5 квадратами аллюминия и беспроблемно стоят.А здесь истерика по поводу 1,5 по меди.
это то так,только тут
BravoOrlov написал :
поставлено 2 автомата — 25А и 16А.
если на полторашку 25А утвердили то забавно.
В Москве встречал в новых домах от застройщика(ДСК) 1,5-ку на розетки и автомат максимум 16А + плита 6-ка автомат 32А (не кабель,недешево видно сберегают кризис)
- Просмотр профиля
- Личное сообщение
25.10.2009 в 21:41
Алексейй написал :
с 1,5 квадратами аллюминия
Что-то почетаемый, я уж не в первой теме Ваши выражения встречаю — и людиведь Для вас и поверить могут? алюминий применяли сечением мало 2,5 квадрата.
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2009 Воронеж Сообщений: 1584
25.10.2009 в 21:58
Стало интересно как будет нагреваться медный провод 1.5мм зависимо от протекаемого по нему тока. Понятно, что очень допустимый повсевременно протекающий ток будет около 15 Ампер. Хотелось бы осознавать опасность вызванную большенными токами. Как это критично.
- Просмотр профиля
- Личное сообщение
Админ Регистрация: 13.03.2006 Москва Сообщений: 27935
25.10.2009 в 22:05
BravoOrlov написал :
Стало интересно как будет нагреваться медный провод 1.5мм
2BravoOrlov На вопрос ответите?
Alex___dr написал :
1,5мм сечение, либо поперечник?
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2009 Воронеж Сообщений: 1584
25.10.2009 в 22:07
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2009 Воронеж Сообщений: 1584
25.10.2009 в 22:09
Завтра понесу микрометр, дабы точно найти. Осознаете, или я дурачина, или весь дом дураков.
- Просмотр профиля
- Личное сообщение
Регистрация: 21.06.2007 Санкт-Петербург Сообщений: 10550
25.10.2009 в 22:11
BravoOrlov написал :
Хотелось бы осознавать опасность вызванную большенными токами. Как это критично.
Нагрев провода, нагрев изоляции, необратимые процессы в изоляционном материале, утрата изолирующих параметров.
_Бесспорных воззрений не бывает. Бывают представления с которыми никчемно спорить._
- Просмотр профиля
- Личное сообщение
Админ Регистрация: 13.03.2006 Москва Сообщений: 27935
25.10.2009 в 22:13
BravoOrlov написал :
Сечение
BravoOrlov написал :
С виду узкий — 1,5 мм. Я не верю своим очам, думаю может мне кажеться, ведь 2.5мм и 1.5 можно спутать на глаз.
BravoOrlov написал :
Завтра понесу микрометр, дабы точно найти
Номинальный поперечник жилы 1,5мм2 — 1,38мм
Номинальный поперечник жилы 2,5мм2 — 1,78мм
Вероятны отличия в наименьшую (экономия. ) сторону.
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2009 Воронеж Сообщений: 1584
25.10.2009 в 22:15
Alex___dr написал :
Номинальный поперечник жилы 1,5мм2 — 1,38мм
Номинальный поперечник жилы 2,5мм2 — 1,78мм
Спасибо, я уже читал об этом тему, а поэтому смотрел очень пристально на провода. Завтра очень пристально измерю. Может быть будет работа на целый год.
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
25.10.2009 в 23:13
mmg написал :
алюминий применяли сечением мало 2,5 квадрата.
- Просмотр профиля
- Личное сообщение
Регистрация: 08.01.2009 Воронеж Сообщений: 1584
26.10.2009 в 13:31
Померил микрометром поперечник провода — 1.25мм. Вот такие вот дела.
- Просмотр профиля
- Личное сообщение
26.10.2009 в 19:50
В нашей местности и в близкорасположенных не встречал — не приведете марку провода?
- Просмотр профиля
- Личное сообщение
Админ Регистрация: 13.03.2006 Москва Сообщений: 27935
26.10.2009 в 21:46
mmg написал :
не приведете марку провода?
Вероятнее всего АППВ.
BravoOrlov написал :
Померил микрометром поперечник провода — 1.25мм.
- Просмотр профиля
- Личное сообщение
Регистрация: 25.05.2006 Москва Сообщений: 33827
26.10.2009 в 22:05
mmg написал :
В нашей местности и в близкорасположенных не встречал — не приведете марку провода?
- Просмотр профиля
- Личное сообщение
Регистрация: 07.11.2008 Харьков Сообщений: 159
27.10.2009 в 19:58
у нас на стройрынке (где обычно отовариваются процентов 80-90 электромонтажников) увидел увлекательную фразу: "Для вас обыденный провод 2,5мм? Либо ПОЛНОГО сечения?"
***
я сначала не сообразил, позже поглядел, да, надпись ВВГ-3х2,5, но вблизи другой 3х2,5, полный, итак вот он вправду ПОЛНЫЙ, а тот 1-ый Худенький !
***
Или турки, или китайцы — сберегают, блин!
- Просмотр профиля
- Личное сообщение
Регистрация: 07.11.2008 Харьков Сообщений: 159
27.10.2009 в 19:59
это я вот к этому.
BravoOrlov написал :
Померил микрометром поперечник провода — 1.25мм. Вот такие вот дела.
- Просмотр профиля
- Личное сообщение
Регистрация: 08.10.2009 Брянск Сообщений: 334
27.10.2009 в 21:58
Здесь как раз в тему моя история.
Квартира-новостройка. Проводка в розетках разведена проводом такого же сечения (1,5 мм2) что и свет. На форуме такие истории об экономии современных застройщиков уже читал, так что лицезрев все это психологически был готов поменять ее на 2,5 (4) мм2. В ближний поход в компанию застройщика я попросил схему проводки в квартире. Меня отправили в проектный отдел, где дедушка очень преклонных лет длительно не осознавал что я желаю и для чего мне это необходимо, а позже находил подходящий документ (кстати так и не отыскал) и при всем этом всегда рассказывал, что все документы в порядке и испытаны независящей организацией. Каково же было мое удивление, когда я натолкнулся на увлекательный документ о результатах проверки моей квартиры, в каком т.н. проверяющая организация отрапортовала, что у меня в розетках всюду добросовестных 2,5 мм2 ! На мой вопрос, как так выходит, что по документам одно, а по факту другое, вразумительно ничего не ответили, и предложили самому звонить в организацию-субподрядчик, которая производила прокладку проводки. Вот думаю, что делать далее. Звонить браниться? Растрачивать нервишки и добиваться перекладки проводки? Только боюсь врядли что-то выйдет. В особенности беря во внимание, что дом на данный момент лишь на шаге сдачи и я, юридически собственником пока не являюсь. Вот такие то дела Кстати попробовал узнать, какая мощность на квартиру положена. Говорят что 2 квт. независимо от количества комнат. удивительно как то для 21 века то.
