Это провод довольно дешевенький. Можно ли развести осветительную группу в квартире проводом 0,75 квадрата?
По Гостовским нормативам, стационарная проводка в жилых и производственных помещениях, должна быть выполнена кабелем медным сечением более 1,5 квадратных мм (ГОСТ Р 50571.15-97)
Но эти требования были разработаны во времена массового использования ламп накаливания, которые в большинстве случаев были мощностью 100-150 ватт, а то и больше. Сейчас, во время всеобщей экономии энергоресурсов и все более набирающей обороты экономии, практически все и везде стараются перейти на светодиодную осветительную аппаратуру, которая при той же освещенности, потребляет приблизительно в семь-восемь раз меньше (производителем заявляется что в 10 раз меньше, но как вижу это просто реклама)
Если вы намереваетесь применять только светодиоды, для освещения, и сами хозяйничаете в собственном личном доме (не квартире!) то думаю можно применять для освещения кабель сечения 0,75 квадрата.
Ну а суммарная мощность для провода этого сечения составляет менее 3 киловатт. А автомат я бы поставил менее 3 Ампер.
модер избрал этот ответ наилучшим
в избранное ссылка отблагодарить
Дабы верно ответить на этот вопрос о мощности в киловаттах для медного провода с сечением 0,75 квадрата, следует знать некоторые дополнительные характеристики, на данный момент объясню по каким причинам.
Определения
Электрическая мощность — если грубым языком отвечать, это некая скорость и количество передачи, с которой электричество успевает достигнуть источник употребления и преобразоваться в электрическую энергию.
Другими словами мощность — это величина определяющая время и количество передачи электрических зарядов к источнику употребления.
Соответственно, чем больше мощность у источника, тем больше и резвее электрических зарядов ему нужно "съесть" дабы работать. А соответственно, чем больше ему нужно зарядов, тем больше и посильнее должен быть транспорт (в электрике это кабеля и провода), а зависят они не только лишь от толщины, но также от материала из которого сделаны, изоляции, места расположения.
Если с шириной и материалом всё понятно, чем больше и лучше провод, тем больше и резвее он передаст электрический заряд, то почему так сильно на мощность оказывает влияние изоляция и место прохождения кабеля либо провода?

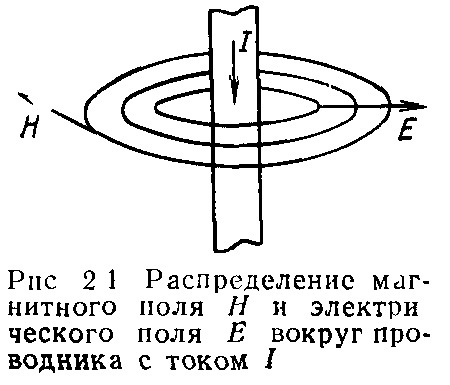

Всё дело в том, что электрический разряд создаёт вокруг себя электромагнитные поля и окружающее место для кабеля имеет огромное значение, которое оказывает влияние на мощность.
Итак, дабы дать четкий ответ, следует знать следующие характеристики:
- Напряжение в сети (как я понимаю, идет речь об условной единицы напряжения в квартирах РФ, которая имеет значение как 220 вольт)
- Сопротивление кабеля (здесь имеется ввиду не только лишь жила провода по которой проходит ток, но и изоляция, место прохождения, которые делают экран)
- Длина кабеля (тоже не маловажная величина, в особенности, если кабель будет употребляться при наибольшей либо близкой к наибольшей допустимой мощности)
________________ ________________ _

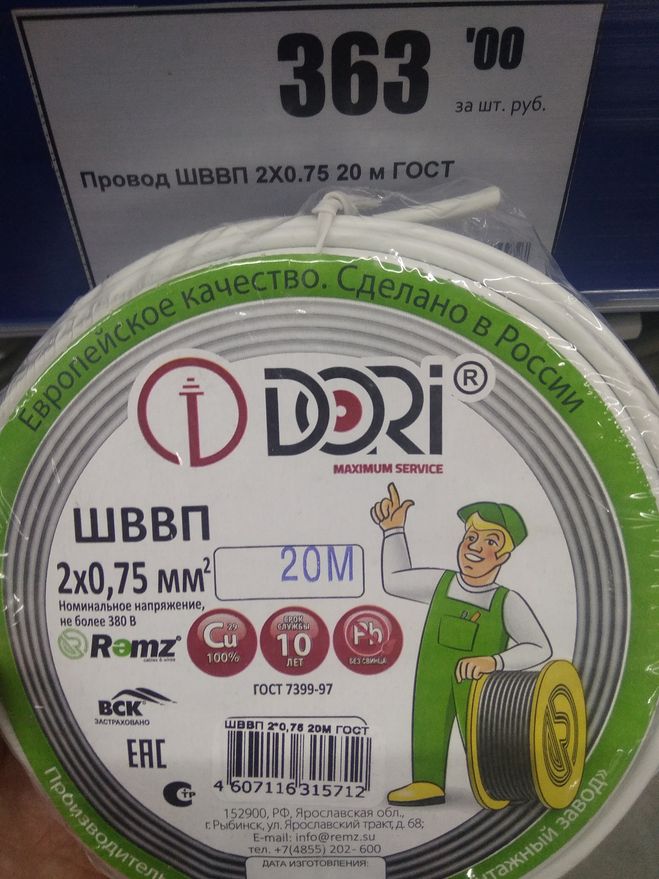

Самый распространённый и самый дешёвый провод на данный момент ШВВП 2х0,75 на него и рассчитывают многие обладатели помещений при ремонте, дабы сберечь средства.
По эталонам таковой провод имеет следующие показания:
- 6 Ампер — токовая нагрузка (допустимая) при условии прокладки кабеля на воздухе (подходит к прокладке в кабель-канале, монтажной трубе, под штукатуркой в стенке для сухих помещений)
- 0,38 Кв — переменное напряжение (Номинальное)
- 1,76 кВт — мощность (наибольшая) при условии прокладки кабеля по воздухе (кабель-канал, монтажная труба, в стенке под штукатуркой) и переменном напряжении 220 вольт
- 3,95 кВт — мощность (наибольшая) при условии прокладки кабеля по воздухе (кабель-канал, монтажная труба, в стенке под штукатуркой) и переменном напряжении 380 вольт
Перед тем как обусловиться с итогом вопроса, хотелось бы увидеть, что это ГОСТовские характеристики для высококачественных кабелей, но приобрести сможете и не выдержанную по ГОСТ продукцию, а соответственно характеристики будут занижены (это из практики, когда на очах пылают кабеля, которые даже не подверглись наибольшей мощности). Также напряжение в сети не всегда соответствует нормам и бывают скачки не только лишь на уменьшение, но и повышение.
Медный провод 0,75 квадрата (для примера взят провод ШВВП 2х0,75) может выдержать нагрузку мощностью до 1,76 кВт при условии, что в сети будет переменный ток 220 вольт
Подключать к такому проводу рекомендуется один либо несколько источников употребления, суммарная мощность которых не превосходит 1,76 кВт, но я бы рекомендовал исходить из мощности в 1,5 кВт менее.
Также не стоит применять данный провод для подключения массивных (100 и поболее ватт) ламп накаливания, так как вероятен нагрев провода из-за слабенького контакта при окислении.
Так что, осветительную группу в квартире, при использовании современных ламп (исключая ламп накала и нагрева) можно подключить проводом медным с сечением 0,75 кв.мм. при суммарном объёме мощности ламп менее 1500 ватт (моя рекомендация на базе личного опыта!)
Как избрать сечение провода для сетей освещения 12 вольт
В дискуссиях с покупателями при обсуждении галогенного освещения на 12 вольт почему-либо очень нередко мерцает слово "слаботочка", что охарактеризовывает соответственное отношение к выбору проводов — что есть под рукою, то и используем, напряжение ведь неопасное.
Напряжение 12 вольт, вправду неопасное, в том смысле, что прикосновение к обнаженному проводу с таким напряжением просто не чувствуется, но вот токи в таких цепях текут довольно огромные (см. главные моменты применения неопасного напряжения в быту).
Разглядим для примера питание обыкновенной галогенной лампы мощностью 50 W, ток в первичной цепи трансформатора I=50W/220V=0.23A (либо, поточнее, чуток больше с учетом КПД трансформатора), при всем этом во вторичной цепи 12 V течет ток I=50W/12V= 4.2 A, что уже в 18 раз больше. Если не учитывать данный факт, можно столкнуться с очень противными неожиданностями.
В один прекрасный момент ко мне за консультацией зашёл человек и сказал, что он сделал в собственном доме галогенное освещение, использовал надежный индукционный трансформатор 1000W при нагрузке 900W, провел от монтажной коробки отдельный провод к каждой лампе, но в момент включения провода просто зажглись, при этом те провода, которые вели от выхода трансформатора к монтажной коробке.
На вопрос о сечении проложенных проводов — ответ: "Обычное сечение, как всюду — 1,5 мм 2 ". В стационарном режиме по этому проводу был должен течь ток I=900W/12V=75A, а при включении и того больше. Сечение медного провода в таких критериях должно быть более 16 мм 2 . Отсюда вывод: принципиально не забывать о завышенных токах в цепях 12 вольт и соответственно выбирать провода. Этого, вобщем, время от времени бывает совсем недостаточно.
Очень нередко приходится сталкиваться с жалобами на то, что при использовании трансформаторов большой мощности (в этом случае уже 200W является большой мощностью), питающих несколько ламп, яркость свечения ламп приметно убывает с повышением расстояния от трансформатора. Пробы совладать с этой неувязкой путём роста мощности трансформатора, естественно, не приводят к улучшению ситуации, тем паче не помогает повышение мощности применяемых ламп. Дело в том, что предпосылкой данного явления является очевидное падение напряжения на проводах в согласовании с законом Ома.
Проиллюстрируем произнесенное на определенном примере:
Допустим, нужно запитать группу из 3-х ламп по 50W любая, расположенную на расстоянии L от трансформатора, как показано на рисунке:

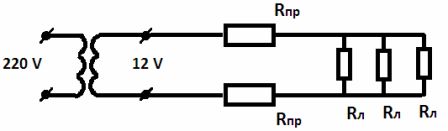

Эквивалентная схема имеет вид:
Сопротивление каждой лампы Rl= U 2 /P = 2.88 Ом, а сопротивление провода длиной L и сечением S
где ρ — удельное сопротивление, в этом случае меди (0,0173 Ом мм 2 /М).
Если на выходе трансформатора поддерживается напряжение U0 = 12 V, то ток через каждую лампу
а мощность, выделяемая в лампе

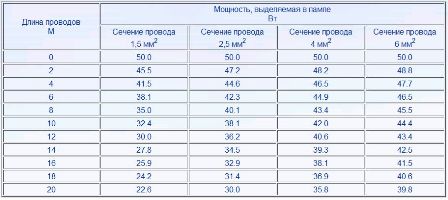

Пользуясь этими формулами, просто высчитать зависимость мощности от длины провода. Результаты расчетов приведены в таблице (если надавить на картину, то загрузится таблица в большем формате):

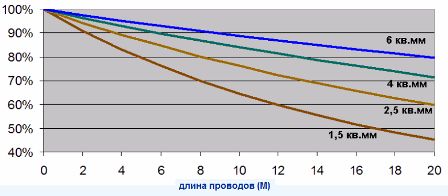

Как видно из таблицы, мощность достаточно стремительно падает с повышением длины проводов, еще больше наглядно это видно на графиках:
Рис.3. Утрата мощности ламп зависимо от длины питающих проводов
Избежать приметной неравномерности светового потока ламп можно не только лишь за счет использования провода огромного сечения, но и разделяя лампы на группы, питаемые отдельными проводами, в пределе запитывая каждую лампу своим проводом. В любом случае, приобретая осветительное оборудование полезно попросить торговца дать четкие советы по выбору сечения проводов и схеме монтажа.
Определенные советы по выбору сечения провода в цепи освещения 12 В при использовании электронных и индукционных трансформаторов можно отыскать в соответственных таблицах.
Таблицы для выбора сечения проводов в низковольтных цепях освещения
Как показано ранее, из анализа утрат мощности в сетях освещения 12 В, сечение проводов для галогенного освещения 12 вольт следует выбирать с учетом суммарной мощности ламп, подключаемых к трансформатору, и длины этих проводов.
Подход к определению сечения проводов находится в зависимости от того, какой источник применяется для питания цепи: электронный либо индукционный. Допустимая длина проводов во вторичной цепи электронных блоков питания, обычно, не может превосходить 2 метров (в очень редчайших случаях для трансформаторов большой мощности допускается длина до 3 метров). В данном случае следует применять провод с сечением обозначенным в документации на трансформатор. Если такие данные отсутствуют можно приблизительно пользоваться данными из таблицы:
Таблица сечений медных проводов в цепи освещения 12 В длиной до 2 метров (для электронных блоков питания). Если надавить на картину, то загрузится таблица в большем формате.
При использовании индукционных трансформаторов длина провода во вторичной цепи ограничена только падением напряжения на проводах и, поэтому, может быть существенно большей, чем у электронных (импульсных) блоков питания, при условии компенсации за счет роста сечения провода.
Ниже приведена таблица для выбора сечения проводов зависимо от суммарной мощности ламп, подключаемых ко вторичной обмотке индукционного трансформатора и длины этих проводов. Следует подразумевать, что лампы могут быть разбиты на группы, подключаемые любая своим проводом, в данном случае сечение группового провода определяется по таблице для каждой группы раздельно. В пределе может быть подключение каждой лампы своим проводом.
Таблица сечений медных проводов в цепи освещения 12 В (для индукционных трансформаторов).
