Сечение по мощности и напряжению

От правильного выбора сечения проводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару либо недлинному замыканию. Но сечение больше нужного брать нерентабельно, так как растет стоимость кабеля.

Вообщем, его рассчитывают зависимо от количества потребителей, зачем поначалу определяют общую мощность, применяемую квартирой, а потом множат итог на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно просто найти поперечник жил, который находится в зависимости от материала и проходящего тока. Обычно, используются медные проводники.

Сечение жилы кабеля должно точно соответствовать расчетному — в сторону роста стандартного размерного ряда. Более небезопасно, когда оно занижено. Тогда проводник повсевременно перегревается, и изоляция стремительно выходит из строя. А если установить соответственный автоматический выключатель, то будет происходить его нередкое срабатывание.

При завышении сечения провода, он обойдется дороже. Хотя определенный припас нужен, так как в предстоящем, обычно, приходится подключать новое оборудование. Целенаправлено использовать коэффициент припаса порядка 1,5.

Расчет суммарной мощности

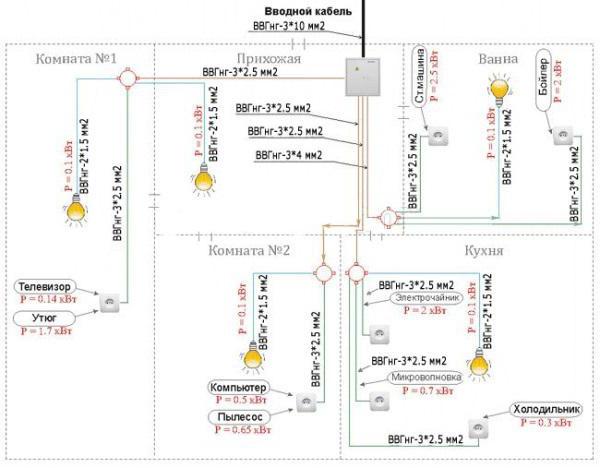

Общая потребляемая квартирой мощность приходится на главный ввод, который заходит в распределительный щит, а после него разветвляется на полосы:

освещение;
группы розеток;
отдельные массивные электроприборы.

Потому самое огромное сечение силового кабеля — на входе. На отводящих линиях оно миниатюризируется, зависимо от нагрузки. Прежде всего, определяется суммарная мощность всех нагрузок. Это нетрудно, так как на корпусах всех бытовых устройств и в паспортах к ним она обозначается.

Все мощности складываются. Аналогично выполняются расчеты и по каждому контуру. Спецы предлагают множить сумму на понижающий коэффициент 0,75. Это разъясняется тем, что сразу все приборы в сеть не врубаются. Другие предлагают выбирать сечение большего размера. Из-за этого создается резерв на последующий ввод в действие дополнительных электрических устройств, которые могут быть приобретены в дальнейшем. Необходимо отметить, что этот вариант расчета кабеля более надежен.

Как найти сечение провода?

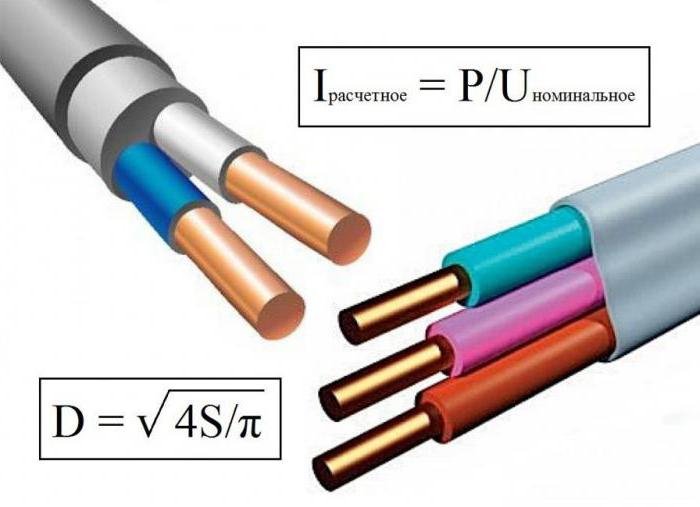

Во всех расчетах бытует сечение кабеля. По поперечнику его найти проще, если использовать формулы:

В многожильном проводе поначалу нужно подсчитать количество проволочек (N). Потом измеряется поперечник (D) какой-то из них, после этого определяется площадь сечения:

Многожильные провода используются там, где нужна упругость. Более дешевенькие цельные проводники применяются при стационарном монтаже.

Как избрать кабель по мощности?

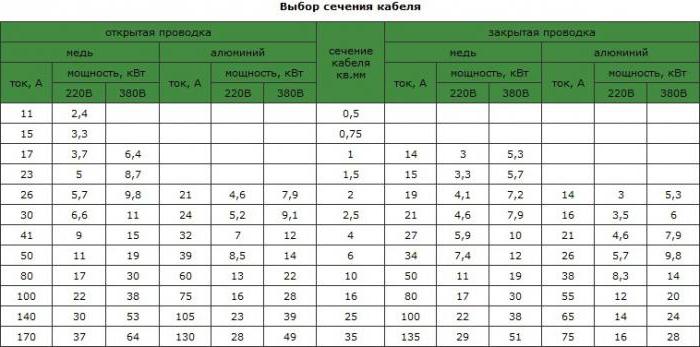

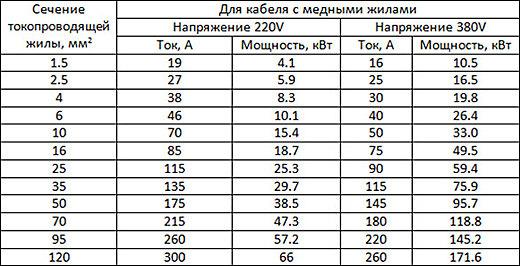

Для того дабы подобрать проводку, применяется таблица нагрузок по сечению кабеля:

Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
При мощности 6 кВт требуются жилы большего сечения — 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
Мощность 10 кВт просит применения проводки на 6 мм². Обычно она создана для кухни, где подключается электроплита. Подвод к схожей нагрузке делается по отдельной полосы.

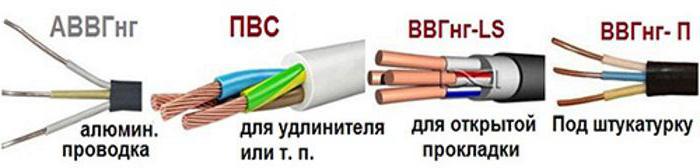

Какие кабели лучше?

Электрикам отлично известен кабель германской марки NUM для офисных и жилых помещений. В Рф выпускают марки кабелей, которые по чертам ниже, хотя могут иметь то же название. Их реально отличить по подтекам компаунда в пространстве между жилами либо по его отсутствию.

Провод выпускается цельным и многопроволочным. Любая жила, также вся скрутка снаружи изолируется ПВХ, при этом наполнитель между ними выполнен негорючим:

Так, кабель NUM применяется снутри помещений, так как изоляция на улице разрушается от солнечных лучей.
А в качестве внутренней и наружной проводки обширно применяется кабель марки ВВГ. Он дешев и довольно надежен. Для прокладки в грунте его не рекомендуется использовать.
Провод марки ВВГ делается плоским и круглым. Между жилами наполнитель не применяется. делают с наружной оболочкой, не поддерживающей горения. Жилы делаются круглые до сечения 16 мм², а выше – секторные.
Марки кабелей ПВС и ШВВП делаются многопроволочными и применяются в большей степени для подключения бытовых устройств. Его нередко используют в качестве домашней проводки. На улице многопроволочные жилы применять не рекомендуется из-за коррозии. Не считая того, изоляция при извиве трескается при низкой температуре.
На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня делается из 2-ух железных лент, что увеличивает надежность кабеля и делает его устойчивым к механическим воздействиям.

Определение нагрузки по току

Более четкий итог дает расчет сечения кабеля по мощности и току, где геометрические характеристики связаны с электрическими.

Для домашней проводки должна учитывается не только лишь активная нагрузка, но и реактивная. Сила тока определяется по формуле:

Реактивную нагрузку делают люминесцентные лампы и движки электроприборов (холодильника, пылесоса, электроинструмента и др.).

Пример расчета сечения кабеля по току

Давайте выясним, как быть, если нужно найти сечение медного кабеля для подключения домашней техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение делается пятижильным кабелем, проложенным в грунте. Питание дома делается от трехфазной сети.

С учетом реактивной составляющей, мощность домашней техники и оборудования составит:

Определяются токи на вводе:

Iбыт. = 35,7×1000/220 = 162 А;
Iобор. = 14,3×1000/380 = 38 А.

Если распределить однофазовые нагрузки умеренно по трем фазам, на одну будет приходиться ток:

На каждой фазе будет токовая нагрузка:

Вся техника сразу не будет работать. С учетом припаса на каждую фазу приходится ток:

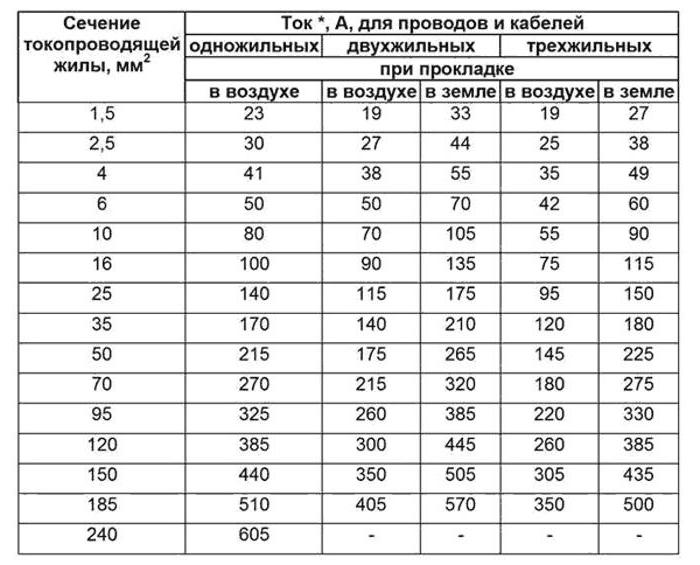

В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно найти для тока 103,5 А сечение жил 16 мм² (таблица нагрузок по сечению кабеля).

Уточненный расчет по силе тока позволяет сберечь средства, так как нужна наименьшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.

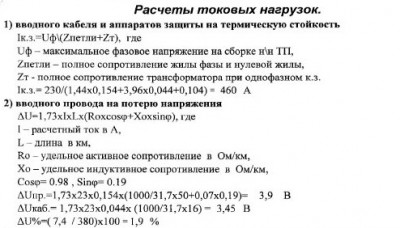

Падение напряжения на кабеле

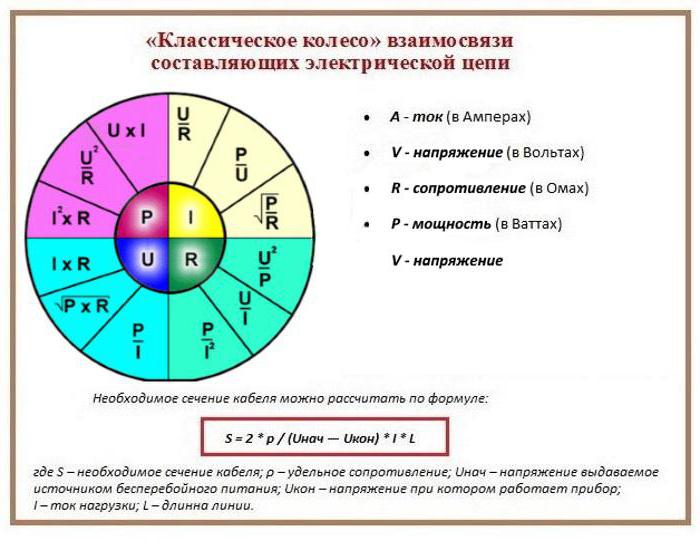

Проводники владеют сопротивлением, которое нужно учесть. В особенности это принципиально для большой длины кабеля либо при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превосходить 5 %. Расчет делается следующим образом.

Определяется сопротивление проводника: R = 2×(ρ×L)/S.
Находится падение напряжения: Uпад. = I×R. По отношению к линейному в процентах оно составит: U% = (Uпад./Uлин.)×100.

В формулах приняты обозначения:

ρ – удельное сопротивление, Ом×мм²/м;
S – площадь поперечного сечения, мм².

Коэффициент 2 указывает, что ток течет по двум жилам.

Пример расчета кабеля по падению напряжения

К примеру, нужно высчитать падение напряжения на переноске с сечением жилы 2,5 мм², длиной 20 м. Она нужна для подключения сварочного трансформатора мощностью 7 кВт.

Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом.
Сила тока в проводнике: I = 7000/220 =31,8 А.
Падение напряжения на переноске: Uпад. = 31,8×0,28 = 8,9 В.
Процент падения напряжения: U% = (8,9/220)×100 = 4,1 %.

Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, так как процент падения на ней напряжения находится в границах нормы. Но его величина на питающем проводе остается большой, что может плохо воздействовать на процесс сварки. Тут нужна проверка нижнего допустимого предела напряжения питания для сварочного аппарата.

Заключение

Дабы накрепко защитить проводку от перегрева при продолжительном превышении номинального тока, сечения кабелей рассчитывают по продолжительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более четкий итог выходит, если вычисление делается по наибольшей токовой нагрузке. А для размеренной и длительной работы в цепи проводки устанавливают автоматический выключатель.

Расчёт потребляемой мощности, сечения кабеля и номинала автоматического выключателя

Очень нередко нам задают вопрос, какой кабель проложить до квартиры, дачи либо от щита до электрического оборудования. Большая часть электромонтажных организаций предпочитает не отвечать на такие вопросы по телефону, ссылаясь на сложность в расчётах. В вебе так же не достаточно освещается данная тема либо о ней написано такими заумными фразами, что не каждый электромонтажник разберётся в премудростях. Мы попытаемся обрисовать данную делему так, дабы хоть какой «школьник» сумел мастерски найти подходящее сечение кабеля и избрать характеристики автоматического выключателя (автомат, УЗО, дифавтомат).

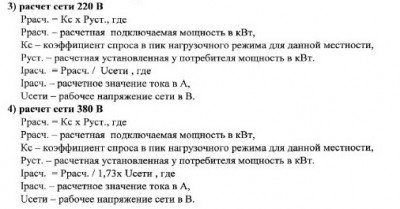

Сперва нужно подсчитать общую нагрузку потребляемой электроэнергии. Что же все-таки это такое и с чем её едят? Каждый электроприёмник (чайник, телек, компьютер, утюг, стиральная машина, холодильник, люстра итд.) имеет свою потребляемую мощность (она указана на табличках перечисленного выше электрического оборудования). Берём незапятнанный лист бумаги и переписываем всё электрическое оборудование, которое будет питаться от прокладываемого кабеля. Непременно задумайтесь, какое электрическое оборудование вы предполагаете приобрести в дальнейшем, так как следует подсчитать таким макаром, дабы через год не делать демонтаж и электромонтаж поновой для обеспечения работоспособности кабеля с дополнительными нагрузками.

Представим, что у вас, после длительных передвижений телевизоров, холодильников, стиральных машин и осмотра других электроприборов, вышла суммарная нагрузка в 15000 Вт (считается путём сложения). Так как в подавляющем большинстве квартир разрешается применять напряжение 220 В, а не 380 В, то мы будем вести расчёт на однофазовую систему электроснабжения. Сейчас нужно поразмыслить, сколько электрического оборудования вы будете включать сразу. Непременно вспомните 31 декабря, когда у вас включены практически все электроприборы (чайник, электрическая духовка, стиральная машина, посудомоечная машина, миксер, микроволновая печь, пылесос, два телека и все люстры, бра, утюг). Выходит достаточно впечатляющая цифра, и вы орите, что ни при каких обстоятельствах не включите всё сразу, но ведь сможете включить. Сумму 15000 Вт мы умножаем на коэффициент одновременности 0.7 (70 %), выходит 10500 Вт (15000 х 0.7 = 10500). Итак, после всех пересчётов у нас вышло, что для вас нужна 10500 Вт.

Сейчас давайте определимся, какой автоматический выключатель (вводной автомат, УЗО) для вас необходимо установить на питающий кабель (вводной кабель). Берём полученную сумму нагрузки 10500 Вт и делим её на напряжение 220 В — получаем 47.73 А (10500 : 220 = 47.73) и округляем до 48 А. Так как в продаже не существует автоматических выключателей на 48 А, то мы берём 50 А. Можно взять 40 А, но тогда вы уменьшаете для себя возможность применять предполагаемую нагрузку. Для проверки вы сможете всё сделать в оборотном порядке и подсчитать, сколько у вас выйдет, если поставить 40 А выключатель (40 х 220 = 8800) либо (50 х 220 = 11000).

Вводной кабель — это артерия энергосистемы, и его нужно избрать таким, дабы не было постыдно и грустно за прожитые годы. Есть два вида кабеля — дюралевый и медный. Мы рассматриваем только медный, так как дюралевый по своим техническим данным во много раз ужаснее по проводящим чертам и вообщем запрещён для электромонтажа. Кабель непременно должен быть трёхжильным, так как система электроснабжения помещений и электрического оборудования просит заземления. Для вас нужно обусловиться с вариантом электромонтажа вводного кабеля — открытая проводка либо закрытая. Для определения сечения кабеля мы прикрепляем к этой статье таблицу и вы тихо по ней сможете выяснить его. Открытая проводка, медь, ток 50 А, 220 В, мощность 11 кВт (11000 Вт), сечение кабеля 6 мм2. Если вы возьмёте сечение 10 мм2, то в дальнейшем для вас не придётся думать над повышением мощностей, так как ваш вводной кабель проложен с припасом на повышение мощности.

Постарайтесь всё выполнить мастерски и оставьте электромонтажников и пожарников без работы.

1 . Как высчитать сечение основного подводящего кабеля для последующего подключения различного электрического оборудования на 380 В суммарно в кВт вы сможете выяснить пройдя по ссылке на страничке:

«Расчёт сечения кабеля«

2. Как измерить поперечное сечение проводника по поперечнику жилы вы сможете выяснить пройдя по ссылке не страничку:

«Как измерить поперечное сечение проводника (провода, кабеля)?«

3. Расчитать номинал автоматического выключателя вы сможете по формуле размещенной на страничке:

«Как расчитать номинал автоматического выключателя«

ВНИМАНИЕ! В вебе объявился жулик Леонид Мирошко из Киева со собственной программкой WireSel — выбор сечения провода по нагреву и потерям напряжения, которую он продаёт. Опасайтесь этого Бандюгана, так как программка WireSel имеет огромное количество технических ошибок, что неизбежно приведёт к пожару.

Иная и нужная информация

54 Комментария(-ев) на ”Расчёт потребляемой мощности, сечения кабеля и номинала автоматического выключателя”

Подскажите, пожалуйста, какое необходимо сечение дюралевого кабеля АВВГ от трансформаторной подстанции, при протяжённости трассы 200 м в земле? Мощность — 100 кВт.

Здрасти, Анатолий!
Ваш вопрос перенаправлен на Электротехнический Форум «ЭлектроАС». Вы сможете зарегистрироваться на форуме и поболее тщательно обсудить «Как высчитать нужное сечение дюралевого кабеля?» с участниками форума.

Смотрю вашу таблицу расчёта сечения кабеля зависимо от нагрузки и не усвою.
Например сечение 1.0кв по таблице нагрузка 3.0квт
Я точно знаю что кабель будет жаркий и будет провисание по напряжению!
А открытою проводку можно применять заместо обогревателей!

Почетаемый Саня!
Данная таблица взята из ПУЭ, глава 1.3.
Таблица 1.3.4. Допустимый долгий ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами;
Таблица 1.3.5. Допустимый долгий ток для проводов с резиновой и поливинилхлоридной изоляцией с дюралевыми жилами.

Необходимо подключить очень большой цех. ВРУ на 630 А, расстояние от ТП до ВРУ 100 – 150 метров. В цеху ; 20 шт сварочников по 400 ват , 2 шт гильотины. Лентопилы, сверлилки, токарные, фрезерные – все по 2 шт. Освещение 35 осветительных приборов по 1000 ват,компрессоры 8 шт, 3шт кранбалки. Кабель пойдет в кабель-канале по стенке. Помогите высчитать сечение дюралевого кабеля.

Здрасти, Алексей!
Ваш вопрос перенаправлен на Электротехнический Форум «ЭлектроАС». Вы сможете зарегистрироваться на форуме и поболее тщательно обсудить «Как высчитать сечение дюралевого кабеля от ТП до ВРУ?» с участниками форума.

Необходимо подключить кабель АВВГ от ТП с РУ-0,4 кВ компрессор мощностью 206 кВт. Подскажите, какого сечения избрать кабель?

Здрасти, Байжан!
Ваш вопрос перенаправлен на Электротехнический Форум «ЭлектроАС». Вы сможете зарегистрироваться на форуме и поболее тщательно обсудить «Какого сечения избрать кабель АВВГ?» с участниками форума.

Мне нужно подключить оборудование общей мощностью 360 квт. Коэффициент загрузки- 0,8.. Кабель можно вести по эстакаде по воздуху. Предлагается решение — Алюминий СИП-4 4*120 либо 4*150.Ложатся параллельно 2 полосы( 2* СИП-4 4*120 либо 4*150). Верно ли?

Здрасти, Олег!
Ваш вопрос перенаправлен на Электротехнический Форум «ЭлектроАС». Вы сможете зарегистрироваться на форуме и поболее тщательно обсудить «Правильно ли избрали сечения проводников?» с участниками форума.

Как высчитать нужное сечение для медного (3-х жильного) кабеля для 6000 вольт; 2000 кВА длиной в 260 метров.

Здрасти, Александр!
Ваш вопрос перенаправлен на Электротехнический Форум «ЭлектроАС». Вы сможете зарегистрироваться на форуме и поболее тщательно обсудить «Как высчитать нужное сечение для кабеля?» с участниками форума.

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Бросить Комментарий

Иная и нужная информация

Новое на форуме

Последние Статьи

Портативные рентгенофлуоресцентные анализаторы

Для четкого определения состава сплавов металлов сейчас применяются рентгенофлуоресцентные анализаторы. Это обыкновенные в применении и одновременные действенные приборы, дозволяющие добиваться высочайшей точности проводимых исследовательских работ. Анализатор позволяет установить марку стали, как по российским, так и зарубежным классификациям. Технологии XRF-спектрометрии обеспечивают возможность оперативного установления набора и количества хим частей, владеющих большой концентрацией. Определение толикой может быть проведено […]

Как происходит промышленная автоматизация

Научно-технологический прогресс в хоть какой промышленной сфере впрямую находится в зависимости от применения современных технологий. Развитие компьютерной техники дает возможность компаниям упростить и усовершенствовать свою работу, также достигнуть значимого экономического прироста. Не любая компания либо завод имеет ресурсы, дозволяющие запустить инновации сходу на всех уровнях работы, так как промышленная автоматизация просит много времени и денежных вложений. Потому […]

Каталог агрохимикатов Syngenta®

Русским сельхозпроизводителям поставляются агрохимикаты всех производимых компанией Syngenta типов. В числе их — отлично известные российским аграриям марки средств защиты растений (СЗР) и новинки 2022 года. В новеньком каталоге пестицидов и агрохимикатов, помещённом на официальном веб-сайте «Сингента», содержатся короткие описания и главные данные порядка 150 наименований инсектицидов, фунгицидов, десикантов, гербицидов, протравителей, регуляторов роста, родентицидов. Использование […]

Фрезеровка фанеры: когда применяется, достоинства данного метода обработки материалов

Фрезеровка – пользующийся популярностью и довольно экономный метод обработки фанеры. В итоге будут получены высококачественные изделия уникальной формы, увенчанные увлекательными фигурными узорами. Обработка фанеры осуществляется с внедрением фрезеровальных станков с ЧПУ. Оборудование управляется компом. Изделия на сто процентов соответствуют данным характеристикам, края получаются ровненькими и гладкими. Сейчас такая услуга как фрезеровка фанеры на заказ пользуется высочайшим спросом. Она […]

Передвижная дизельная электрическая станция: варианты выполнения, наилучшие производители

Передвижные дизельные электростанции (ПЭС) — это мобильные электрогенераторные установки, имеющие в качестве основного элемента дизель-генераторный агрегат, состоящий в свою очередь из приводного дизельного бензинового двигателя, генератора (альтернатора), контроллера и некоторых других дополнительных частей. ПЭС обеспечивают возможность независящего электроснабжения объектов, изолированных от центральной электросети. Где применяются Мобильные дизельные электростанции мощностью до 1000 кВт применяются как […]

Веб усилители

Веб – одна из важнейших разработок, которая является неотъемлемой частью жизни человека. Беспроводная сеть стала не только лишь связывающим звеном для людей (звонки, сообщения, видеочаты), но и принципиальным моментом в обучении и работе (видеоконференции, онлайн встречи, работа с документами). Для того, дабы ощутить себя комфортабельно, современному человеку нужен беспрерывный доступ в веб. А при сегодняшней […]

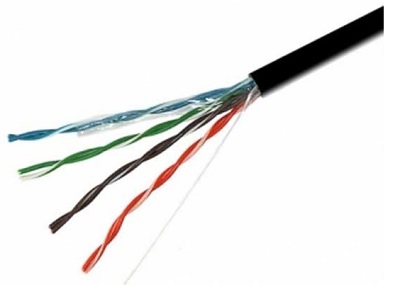

Сечение и поперечник витой пары

Есть один принципиальный момент, про который не все в курсе. В описании кабеля «витая пара» (он же UTP, FTP либо F/UTP) и на его упаковке обычно написано 4х2х0.51 (время от времени 4х2х0.52). Это означает, что в кабеле 4 перевитых пары, в паре 2 жилы, поперечник каждой жилы 0.51мм. Поперечник, не сечение!

На силовых кабелях (ВВГ либо NYM либо КГВВ либо МКШ) всегда написано сечение, измеряемое в квадратных миллиметрах, к примеру, 3х1.5, 5х4 либо 2х0.75. И у нас в голове уже засели обычные наибольшие токи, которые могут идти по таким кабелям, к примеру, по кабелю сечением 1.5 — 10 ампер, 2.5 — 16 ампер. И кажется, что раз у витой пары сечение 0.51мм2, то уж пару ампер-то она выдержит.

Но нет! Исторически сложилось так, что у витой пары обозначается не площадь сечения, а поперечник, тем самым, естественно, появляется одичавшая неурядица.

Нам многих веб-сайтах написано с ошибкой, что у витой пары значение 0.5-0.6 относится конкретно к сечению, а не к поперечнику.

Что такое AWG

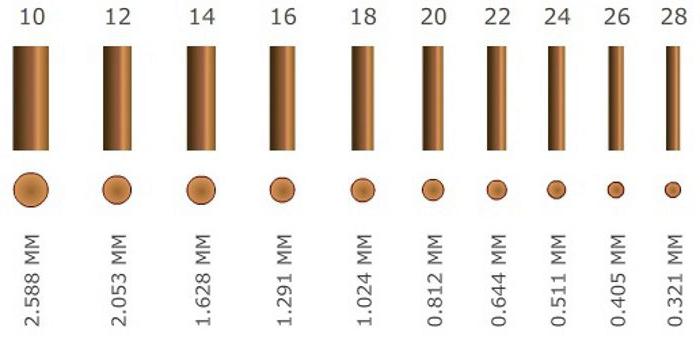

Раз уж зашёл про это разговор, то на витой паре можно повстречать буковкы AWG. Это американский эталон, описывающий поперечник кабеля. Причём, чем больше цифра написана после букв AWG, тем кабель тоньше. Вот обычная табличка:

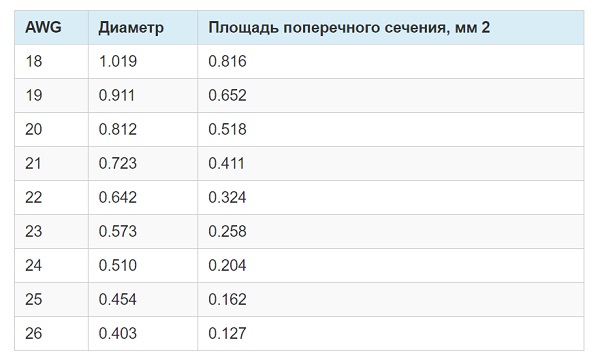

В этой же табличке можно созидать соотношение между поперечником жилы кабеля и площадью её сечения. При желании те же числа можно получить по формуле S = pi * R ^ 2 (сечение = 3,14 * радиус в квадрате). Не забудьте, что радиус — это только половина поперечника.

Самый распространённый кабель — это AWG 24, поперечник каждой жилы витой пары 0.51мм, а площадь сечения всего 0.204 мм2.

Выходит, что сечение жилы витой пары очень не много, и ток, который можно передавать по ней, тоже очень мал. В случае слаботочного питания нужно находить не предельный ток, который можно передавать по витой паре, дабы она не расплавилась, а падение напряжения в ней. Другими словами, необходимо знать длину кабеля, ток нагрузки и удельное сопротивление, дальше по закону Ома считать падение напряжения в кабеле, дабы получить напряжение, которое придёт на питаемое устройство, пройдя по кабелю. Я рассматривал эти расчёты, когда писал про питание светодиодных лент.

Кабели для шины

Если у нас по помещениям раскинута шина CAN либо RS485 либо KNX, а на шине висят устройства, которые от неё питаются, то нужно пристально отнестись к выбору кабеля для шины. Если мы подключаем десяток датчиков Wirenboard на одну шину длиной до 60-70 метров, то заморочек не будет, так как ток употребления маленькой и длина полосы маленькая. Если мы переносим шину в некий промежный щит, в каком стоят модули, то в этом щите лучше поставить отдельный блок питания для надёжности. Ну а в общем случае можно применять не витую пару для передачи питания, а что-то потолще. К примеру, КПСВЭВ 2х2х0.75 имеет добросовестную площадь сечения каждой жилы конкретно 0.75мм2, другими словами, в 3.7 раза больше, чем витая пара. Соответственно, падение напряжения в 3.7 раза меньше. Но и кабель сильно толще. И запасных жил меньше.

Особые интерфейсные кабели для RS485 обычно имеют также маленькое сечение, у них поперечник жилы обычно порядка 0.6-0.8мм. Они не созданы для питания огромного количества потребителей на шине.

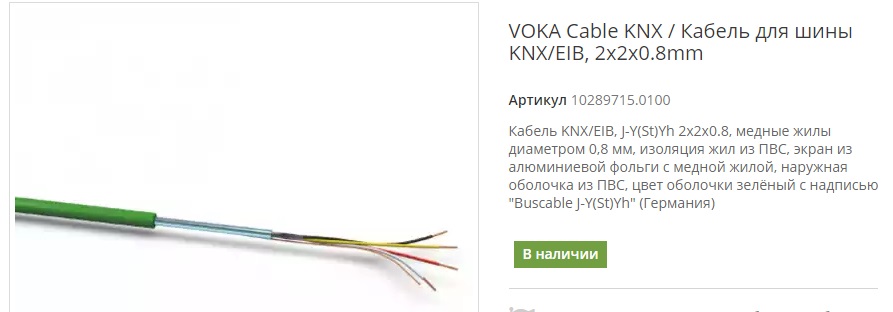

Особые кабели для шины KNX обычно имеют поперечник 0.8мм.

У устройств KNX, нужно увидеть, потребляемый ток очень мал, это единицы микроампер. Некоторые устройства требуют отдельного питания 24 вольта, к примеру, огромные сенсорные панели, к ним питание можно проложить отдельным кабелем типа 2х0.75.

220 вольт по витой паре

Затрону этот вопрос. Уж очень нередко его задают. Даже если принять во внимание, что площадь сечения витой пары всего 0.2мм2, то по нему, казалось бы, можно передать 220 вольт на что-то совершенно слабенькое, ватт на 100. Но нет! Вы забываете о том, что никакая витая пара не рассчитана на то, что по ней будут передавать такое напряжение. Это уже черта не жил кабеля, а сопротивления изоляции кабеля.

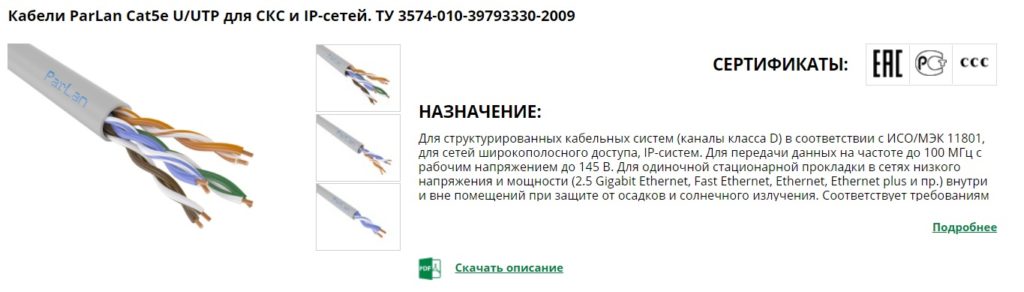

Эту характеристику нужно глядеть в описании каждого определенного кабеля. Вот витая пара 5-й категории от завода Паритет.

Наибольшее напряжение — 145 вольт.

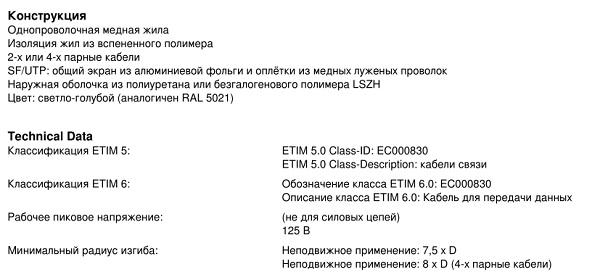

Вот кабель Lapp ETHERLINE® Cat.5e:

Здесь наибольшее напряжение 125 вольт.

Так что ни о какой передаче 220 по витой паре даже не думайте. В случае последней необходимости можно взять два различных кабеля, в каждом скрутить жилы между собой и подать по ним фазу и ноль. Полагаю, наружняя изоляция напряжение точно выдержит.

Не покупайте дешевенькую витую пару

Предупреждаю всех клиентов — не стоит брать дешёвую витую пару! Совершенно дешёвая — это меньше 10-12 рублей за метр. На совершенно дешёвой написано CCA, это значит, что жилы изготовлены не вполне изготовленные из меди, а омеднённые. На медной написано CU (купрум!).

Дальше смотрим на поперечник. 0.46 нежелателен, желателен 0.51. Вроде, разница маленькая, но сказывается на качестве кабеля.

Что такое плохой кабель? Это таковой, который вы подключаете в выключатель, а жила ломается. Причём, у самого выхода жилы из стенки, другими словами, этой жилы больше нет. Вот это самая противная ситуация. Рекомендуется брать кабели таких производителей как Lapp, Hyperline, Legrand, Cavel. Пусть кабель получится дорогой (рублей 50 за метр), но в ответственных стройках из-за плохого кабеля могут появиться препядствия, цена решения которых будет еще выше цены кабеля.

Если есть возможность приобрести кабель в бухте не 305 метров (снова американский эталон — 100 футов), а 500 либо 1000 метров, то будет меньше обрезков.

Не нужно для передачи сигналов брать кабель 6-й либо даже 7-й категории (если только для вас не нужна 10-гигабитная сеть), завышенная категория не значит автоматом более высочайшее качество. Кабель 6-й категории более жёсткий, чем 5-й, его наименее комфортно заводить в слаботочный шкаф. Если кабели компьютерной сети 6-й категории заводить в коммутатор в слаботочном шкафу без патч-панели, то их будет очень трудно так загнуть, дабы они зашли в коммутатор и дали закрыться крышке шкафа.
