Сечение медного провода по поперечнику


Правильное (четкое) измерение сечений многожильных силовых проводов

Незначительно теории о силовых проводах, которую считаю полезным знать каждому!
В процессе написания данный пост пополнился ссылками и выкладками — что делает его полностью доказанным и обоснованным. Всем кто желает проверить либо просто углубить свои познания — вот ссылка на основополагающий по вопросам поднятым в данном посте — ГОСТ 22483-2012: http://www.gostedu.ru/53063.html

1. Медь. Разглядим из чего могут быть провода? Фактически все российские провода делаются из меди марки М1. Хоть и ругают наши фабрики — но медь они делать не разучились. В этом убеждался и на производстве — где лицезрел кучу аварий и применений наших российских проводов под нагрузкой превосходящих допустимую — другими словами на пиковых режимах и режимах КЗ. Итак вот провода наши держат нагрузку пложенную им по номиналу: если они соответствуют заявленному сечению, но об этом ниже. Высококачественные брендовые авто провода — так же изготовлены из меди — но само собой из страны Восходящего солнца (там их делать прибыльнее). Лично у меня нет никакой предвзятости к ним и дискуссировать какая там медь нет никакого желания, не в этом сущность. Каждый выбор сделает сам. Но есть плохие изделия (не всегда кстати дешевенькие) — в каких медь очевидно с примесями либо вообщем провода алюмо-медные. Такие я использовать в авто не советую.

Нажмите на изображение для увеличения Название: class.png Просмотров: 22606 Размер: 32.1 Кб ID: 688862

2. Класс гибкости. Одна из более важных черт любого гибкого провода — который мы желаем применить у нас в авто.
Как понятно все гибкие провода состоят из многих медных проволочек — составляющих вкупе общее сечение токопроводящей жилы. Они должны быть из отожженной меди.
Итак вот чем тоньше будут эти проволочки и чем больше будет их число — тем провод будет более гибкий. И напротив.
В ГОСТе по классам гибкости медных силовых проводов прописаны определенные поперечникы вот этих маленьких проволочек из которых состоит провод. Если провод изготовлен с соблюдением этих требований (кстати по ТУ тоже есть много высококачественной продукции) — то поперечник проволочек должен находиться в этом разрешенном допуске — и означает провод будет соответствовать обозначенному классу гибкости.
Классов всего 6.
1 — практически моножила.
2 — чуток гибкий провод, к примеру ПВ-2
3 — провод ограниченной гибкости ПВ-3
4 — провод довольно гибкий — ПВ-4
5 — гибкий провод — КГ, ПВ-5, Artline
6 — более гибкий провод — завезенные из других стран брендовые провода (не все), российский КОГ-1.

Сейчас стоит указать на ОЧЕНЬ важную особенность связанную с различными классами гибкости проводов.
Если взять провода одинакового заявленного сечения — к примеру 25 мм2 — НО различного класса гибкости к примеру 3 и 5 — ТО провод 3 класса гибкости будет смотреться наименьшим зрительно! Это физика — меньше проводков большего поперечника — сечение ОДНО — а зрительно — более узкий! Потому не стоит ассоциировать НА ГЛАЗ провода к примеру КГ и ПВ-3 — при одинаковом и отменно выполненном сечении — ПВ-3 — ВСЕГДА будет более узким казаться. Но сечение ОДНО — а означает характеристики по пропусканию тока Однообразные. Разница в гибкости.

Нажмите на изображение для увеличения Название: Гейджи.JPG Просмотров: 0 Размер: 47.2 Кб ID: 688874

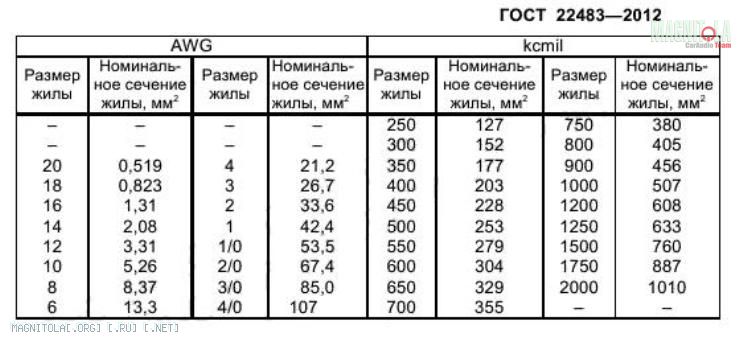

Дальше необходимо отметить что завезенные из других стран провода изготовлены по принятой "за бугром" системе исчесления сечений — а конкретно Американ Ваер Гейдж — AWG — он же Ga. А наши российские, которые мне поближе — исчесляются в мм2. И соответствие проводов AWG системы — нашим проводам — УСЛОВНОЕ. Есть таблицы из которых видно что к примеру ввезенная нулевка 0 Ga = 53 мм2. Потому сравнивая даже высококачественный КГ-50 с 0 Ga — в любом случае получаем что 0 Ga — будет на 3 мм2 толще да к тому же класс гибкости ввезенного 6, а КГ — 5 — и КГ будет казаться меньше по сечению. Он вроде бы на 3 мм2 и так меньше, но эффект существенно усиливаеться различием в классах гибкости. Ну и 4 Ga — которому сопоставляют наш КГ-25 — гораздо меньше будет (21 мм2) и здесь КГ рулит. Вот это не следует забывать никогда. Российские провода необходимо ассоциировать с высококачественными русскими проводами и с одинаковым классом гибкости. А завезенные из других стран с ввезенными.

3. Сечение. Вот это пожалуй основная черта любого провода. И это экзамен состоятельности для любого кабельного завода. Делаешь честно — не обманываешь — получаешь неплохой продукт на выходе — которому можно веровать. Который пропустит заявленный ток без вреда себе и не подведет. Итак вот многие фабрики на данный момент хитрят и очевидно занижают сечение таких проводов к огорчению на рынке много. Одно из различий которое являеться к примеру для КГ решающим — между — медью и наружной изоляцией должна быть полиэтиленовая пленка — прокладка — для того дабы резина не наплавлялась при производстве на медную жилу. Если ее нет — то таковой КГ сходу не рассматривайте. По поводу проводов в пластикате-изоляции (ПВХ) — здесь лучше у торговца спросить сертификат свойства и доверять более большим кабельным заводам РФ.

А сейчас главное — КАК Верно ПОМЕРИТЬ СЕЧЕНИЕ СИЛОВОГО ПРОВОДА ?
Нет не наконечником в него тыкать. Это не показатель. наконечники все различные. И только высококачественным стоит веровать. Ну и в любом случае в наконечник провод не должен заходить впритир. Так как в таком случае при правильной опрессовке не будет образование облоя — а это нужно. Наконечник тогда просто порветься гидравлическим прессом — так что в любом случае наконечник должен быть чуток больше по поперечнику чем провод КГ либо другой туда прессуемый. Необходимо отметить что наконечники электротехнические — разработаны для мм2, а не для AWG. Потому некоторые 0 Ga — естественно будут лезть в него впритир. А есть очень редчайшие в продаже в обыденных электротех магазинах — наконечники под AWG — завезенные из других стран наконечники. Каждому проводу свое!

Верно измерять сечение провода так:

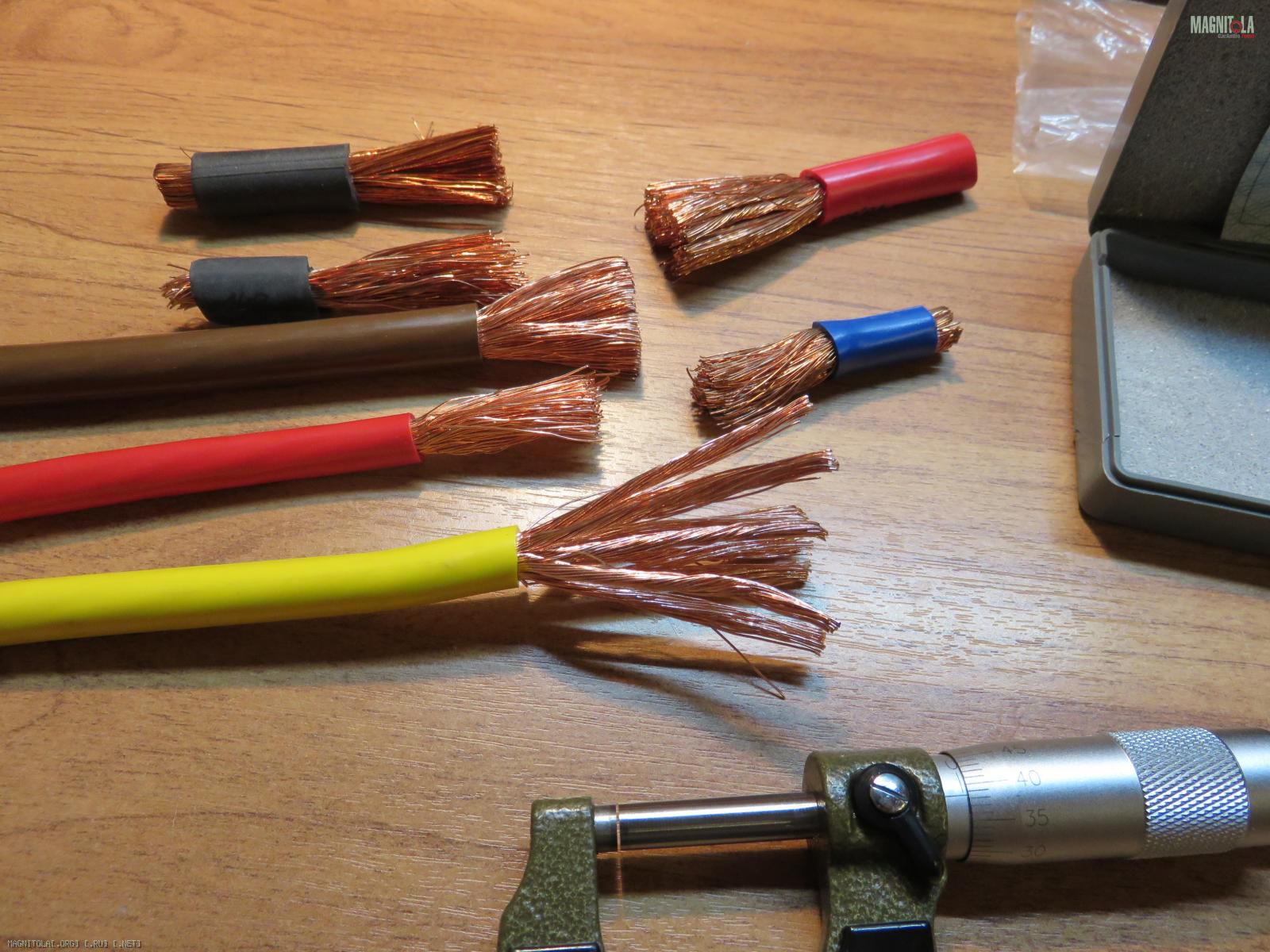

1. Берем провод. Зачищаем — если провод качественый (принятая разработка многих заводов) — то тонкие жилки сплетены в косички по 15-26 жилок, а уже из 8-20 косичек (зависимо от сечения) — состоит весь провод. Это строение видно при зачищенном проводе. Потому не ленитесь зачищайте КГ и другие провода при их выборе. Провода с которыми довелось работать мне имеют такую структуру.

Итак вот, необходимо сосчитать количество медных волосков- проводничков в проводе. Можно в одной косичке — позже помножить на количество косичек. Получаем к примеру для испытуемого провода на рисунке — 260 штук медных проволочек (желтоватый на рисунке).

Читайте по теме:  Установка концевой муфты на кабель

2. Дальше устройством микрометром (с точностью минимум 0,01 мм) — измеряем поперечник 1-го медного проводничка из которых стотоит весь наш провод.

Итог измерения для нашего провода = D=0,41 мм.

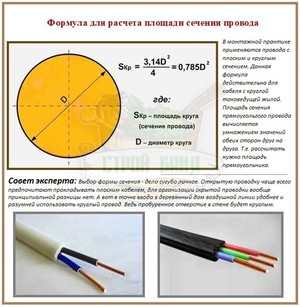

3. Делее считаем по формуле S = (3,14 * D * D)/4 — площадь сечения данного малеханького проводничка — волосинки. По другому популярная формула со школы звучит как "пи дэ квадрат деленная на четыре" :-)
Для нашего провода получаем S = 0,13195 мм2.

Нажмите на изображение для увеличения Название: IMG_0497.jpg Просмотров: 0 Размер: 249.1 Кб ID: 688888

4. Умножаем число проводничков на сечение 1-го = получаем Настоящее СЕЧЕНИЕ ПРОВОДА.
Для испытуемого получаем Sобщ = 0,13195 * 260 = 34,3 мм2 — итог полностью достойный отклонение всего 2% и вписывающийся в ГОСТ погрешность завода +-4-5%.

Познание СИЛА! Выбирайте достойные провода и Верно инспектируйте сечение!

Провода обмоточные медные, сечение, изоляция. Таблица

Медные обмоточные провода созданы для производства обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т. п.

Покрывают их изоляцией из различных материалов: эмаль, волокно либо комбинированное покрытие из эмали и волокнистых материалов. Наилучшими считают электроизоляционным материалом для обмоток трансформатора – это эмаль, по сопоставлению с волокнистыми материалами. Эмалированные провода имеют наименьшие размеры.

Самые распространенные типы проводов, их поперечникы и изоляция, для намотки трансформаторов и других устройств, предоставлены в таблице.

Марка Свойства изоляции Очень
допустимая
температура
°С Поперечник
медной
жилы
в мм
ПКР-1 Провод со сплошной Капроновй изоляцией 105 0,72 — 2,44
ПКР-2 Провод со сплошной Капроновй изоляцией утолщенной 105 0,72 — 2,44
ПЛБД Провод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя 105 0,38 — 4,10
ПЛД Провод с обмоткой из шелка Лавсан в Два слоя 120 0,38 — 1,30
ПСД Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком 155 0,31 — 4,80
ПСДК Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком 180 0,31 — 4,80
ПСДКТ Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Термостойкий 300 0,31 — 1,56
ПЭВ Провод, изолированный Эмалевым Прочным покрытием 105 0,02 — 0,05
ПЭВ-1 Провод, изолированный Эмалевым Прочным покрытием один слой 105 0,06 — 0,47
ПЭВ-2 Провод, изолированный Эмалевым Прочным покрытием два слоя 105 0,06 — 0,47
ПЭВД Провод, изолированный одним слоем прочной эмали с дополнительным термопластичным покрытием 105 0,2 — 0,5
ПЭВКЛ Провод, изолированный Эмалевым Прочным покрытием на базе Капронового Лака 105 0,1 — 0,15
ПЭВЛО Провод, изолированный Эмалевым Прочным покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,3
ПЭТВЛ-1 Провод, изолированный Эмалевым Прочным Теплоснойким покрытием в один слой на базе полимерного Лака (провод облуживается без подготовительной зачистки эмали и без использования травильных составов) 120 0,06 — 1,56
ПЭТВЛ-2 Провод, изолированный Эмалевым Прочным Теплоснойким покрытием в два слоя на базе полимерного Лака (провод облуживается без подготовительной зачистки эмали и без использования травильных составов) 120 0,06 — 1,56
ПЭЛ Провод с Эмалевым Лакостойким покрытием 90 0,03 — 2,44
ПЭЛКО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна 105 0,2 — 2,10
ПЭЛО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,05 — 2,10
ПЭЛР-1 Провод с покрытием в один слой прочной полиамидной эмали 120 0,1 — 2,44
ПЭЛР-2 То же в два слоя 120 0,1 — 2,44
ПЭЛУ Провод с лакостойкой эмалью, утолщенный слой 105 0,05 — 2,44
ПЭЛШКО Провод с лакостойкой эмалью и обмоткой из капронового волокна 105 0,1 — 1,56
ПЭЛШО Провод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой 90 0,05 — 1,56
ПЭМ-1 Провод с Эмалевым прочным покрытием лаком Металвин один слой 105 0,06 — 2,44
ПЭМ-2 Провод с Эмалевым прочным покрытием два слоя лаком Металвин 105 0,06 — 2,44
ПЭМ-3 Провод с Эмалевым прочным покрытием три слоя лаком Металвин 105 0,06 — 2,44
ПЭПЛО Провод с Эмалевым прочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без подготовительной зачистки эмали и без использования травильных составов) 120 0,06 — 1,30
ПЭТВ Провод с Эмалевым Термостойким Прочным покрытием 130 0,06 — 2,44
ПЭТВ-Р Провод с Эмалевым Термостойким Прочным покрытием для обмоток Реле 200 0,02 — 0,20
ПЭТК Термостойкая эмаль — 0,05 — 0,51
ПЭТЛО Провод с Эмалевым Термостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,30
ПЭТ-155 Провод Эмалированный Термостойкий полиэфиримидным лаком 155 0,06 — 2,44

Таблица замены обмоточных проводов

Таблица приведенная ниже, применяется проф обмотчиками электромашин. Если по каким или причинам нет способности применять нужный поперечник обмоточного провода, то используя эту таблицу, можно поменять его другими поперечниками обмоточных проводов, 2-мя либо больше.

Методы использования таблицы:

Способ№1
Представим, что нам нужен обмоточный провод поперечником 1,25. В колонке справа от поперечника (S мм 2 )написана его площадь, которая равна 1,23 мм 2 . Представим, что мы приняли решение мотать в два провода («в две жилы»). Для этого необходимо площадь сечения 1,25 поделить на кол-во проводов.

1,23 мм 2 / 2 = 0,62 мм 2

Сейчас в колонке площадей ищем подходящую цифру. Замечу, что погрешность может составлять +/-5%, т.е нужный нам провод может быть от 0,59 мм 2 до 0,65 мм 2 . Находим в колонке площадей 0,636 мм 2 . В колонке поперечников (слева от колонки площадей) лицезреем, что этой площади соответствует провод 0,90. Это значит, что провод поперечником 1,25 может поменяет двойной провод 0,90.

Способ№2 «Сложение площадей»
Как молвят мастера «Можно мотать хоть соткой различных проводов, главное дабы все они влезли в паз». Сущность этого метода ординарна, не принципиально кол-во проводов, принципиально что бы сумма их площадей совпадала с заменяемым.
Возьмем уже узнаваемый 1,25 с площадью 1,23 мм 2 . От нас нужна по таблице отыскать или 2 или несколько проводов, чья сумма их площадей составляла приблизительно 1,23 мм 2 с погрешностью +/-5%, т.е 1,17-1,29 мм 2 . Находим такие числа и складываем

0,159 мм 2 + 0,353 мм 2 + 0,709 мм 2 = 1,221 мм 2

В колонке поперечников (слева от колонки площадей) лицезреем, что этой площади соответствуют проводам поперечниками 0,45 0,67 и 0,95. Все эти провода вкупе подменяют провод 1,25
