Нередко сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к полученному оборудованию, очень маленький и имеет дюралевый сердечник, который стремительно нагревается. Дабы подобрать лучший кабель для сварочного аппарата, необходимо ориентироваться в предложениях таковой продукции на рынке и направить пристальное внимание на некоторые аспекты. Только так спец сумеет избрать надежный кабель, который будет отлично работать при хоть какой температуре воздуха и без заморочек перенесет очень допустимые нагрузки.
Марки сварочного кабеля и их свойства
Сначала, следует осознавать, что сварочный кабель испытывает нагрузки не только лишь от инвертора, но и со стороны наружных критерий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высочайшие и низкие температуры, падение предметов – это обычные и непредотвратимые неблагоприятные причины. Потому при выборе кабеля нужно учесть рабочие характеристики оборудования и условия его эксплуатации. Для начала необходимо обусловиться, какие есть кабели и чем они отличаются.
Гибкий сварочный кабель КГ
Одна из более распространенных марок кабеля. Расшифровывается до боли просто – кабель гибкий. Отлично показал себя в работе с неизменным током до 1000В либо переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 либо 380 вольт, подключения к массе либо держателю.
Сварочный провод КОГ1
От предшествующего аналога данный кабель отличается наименьшим поперечником жил. Тем самым он вышел более гибким и характеризуется наименьшим радиусом поворота. Такая особенность нужна для работы в недоступных местах либо в случаях, когда необходимо поднести электрод под непривычным – очень острым либо, напротив, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур спец наматывает на руку, дабы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.
Буковка «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она сделана из специального материала с завышенными показателями жаропрочности и выдерживает температуру выше 200 градусов по Цельсию. Это проводник можно применять даже в критериях возгорания, когда срочно нужна выполнить электросварочные работы.
Выдерживая экстремальные температурные условия, кабель нужен бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В индустрии и быту провод нужен при работе на огромных объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только-только проваренные участки металла. Изоляция, соприкасаясь с жарким металлом, не плавится.
Сварочный кабель КГ-ХЛ
Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть особый каучук, снижающий возможность растрескивания изоляции на морозе при извиве. Он остается довольно гибким даже при температуре в -60 градусов Цельсия. Потому нужен спецами, работающими в критериях последнего Севера. Потому практикующим спецам, которым приходится нередко работать на морозе, стоит направить внимание на данный продукт.
В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать снутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом снутри. Предназначен кабель для автоматической сварки, а его стоимость находится в зависимости от поперечника. Из-за особенностей устройства, а именно, из-за полой конструкции кабель служит недолго – приблизительно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного либо неизменного электрического тока напряжением 42/48 вольт.
Маркировка обозначает, что в изоляции находится полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и прекрасно подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недочет такового кабеля – очень слабенькая упругость. Он не подходит для проводника к электродержателю. В большинстве случаев он нужен в качестве проводника от электрической сети до сварочного аппарата.
Проводник выдерживает высочайшие температуры, прямо до 80 градусов Цельсия. Изоляция не только лишь при пригодна для применения в горячих критериях, но и отлично противоборствует размножению плесени либо грибка. Потому его получают для работы в критериях завышенной влажности.
Как избрать кабель для сварки
Пришло время перебегать к практическим советам по выбору рационального варианта кабеля. Он вполне должен соответствовать сварочному аппарату, с которым будет вести взаимодействие. Кроме этого, есть ряд других характеристик, которые нужно учесть при выборе.
Какой должна быть жила
Сварочный кабель может быть одножильным. Например, он маркируется 1х16. Значение первой числа – одна неразделенная жила. Благодаря таковой устройству, проводник меньше нагревается и резвее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке 1-ая цифра обозначает количество изолированных жил. Таковой вариант будет хорошим для промышленных установок, напряжение которых 500В и больше.
Жила делается из меди либо алюминия. В торговой сети почаще встречаются конкретно алюминиевое выполнение, так как такие продукты существенно дешевле. Когда сварочный аппарат применяется изредка, то этого полностью довольно. Для проф применения нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сопоставлению с дюралевым аналогом. Кроме понижения утрат тока медь обладает и другими плюсами: она меньше нагревается и лучше гнется.
При выборе стоит повышенное внимание уделять китайским медным проводникам. Так как, как указывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями смотрятся мерклыми. Для бытовых нужд таковой кабель подойдет, но вот для проф использования он слабоват.
Сечение кабеля для сварочного инвертора
Железный сердечник кабели снутри содержит огромное число тонких жил. Их может быть от нескольких 10-ов до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. Например кабель, имеющий жилу сечением 6 квадратных мм рассчитан на нагрузку менее 11кВт и силу тока до 100А. Но, это не означает, что он будет хорошим вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на наибольшие характеристики, а лучше разделять их напополам. Другими словами, таковой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

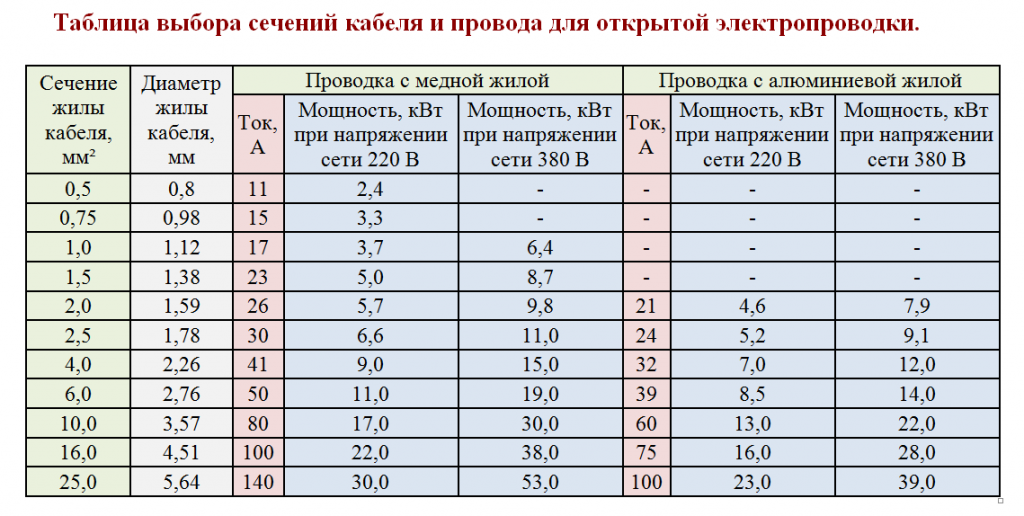

В случае возрастания силы тока необходимо наращивать и сечение кабеля. В неприятном случае фактическая производительность оборудования будет меньше его способностей. Это подобно попытке стремительно заправить авто через неширокую воронку: она не пропустит горючего больше, чем может. Дабы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.
Если планируется применять электрод поперечником 2 мм при силе тока 80А, то полностью можно применять кабель сечением 6 мм кв. Но для электрода чуток толще (к примеру, «троечка») этого уже будет недостаточно. По этой причине оборудование необходимо комплектовать кабелем, исходя из наибольших значений его мощности. К примеру, для бытовых аппаратов, не применяемых в коммерческих целях либо на производстве, довольно кабеля сечением 16 мм. А вот для мастерской уже будет нужно более мощнейший проводник с сечением 25-50 мм. Эксплуатация кабеля с наименьшим сечением будет стимулировать его резвый нагрев м перерасход энергии.
Требования к гибкости кабеля
В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, дабы обеспечить достаточный уровень защищенности токовода от оголения. Делается обмотка из резины, в которую подмешиваются особые добавки. Лучше, дабы готовый продукт был в достаточной степени мягеньким и гибким. В то же время принципиально обеспечить неплохую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется знаками и свидетельствует о его возможности выдерживать высочайшие температуры. Например, F соответствует 150, а Н — 180 градусам Цельсия.
Длина сварочного кабеля
От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это в особенности принципиально на высоте и в случае сваривания конструкций огромного размера. Имея длиннющий кабель, спец не должен нередко переставлять сварочный аппарат и может передвигаться только с держателем. Для стационарного рабочего места полностью довольно около 2-ух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху лучше прирастить характеристики на 2-3 метра.
Но не стоит мыслить, что очень длиннющий кабель является самым мудрейшим решением. Нельзя удлинять кабель по собственному усмотрению. Повышение длины ведет к росту сопротивления, а означает – к понижению силы тока. Для расчета наибольшей длины проводки применяется формула:
макс. свар. ток / 100 = коэффициент
Разглядим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует поделить сечение имеющегося кабеля. Представим, что применяется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Выходит, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и использовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.
Если кабель очень маленький, а характеристики оборудования допускают применять более длиннющий, то можно не покапать новый, а нарастить имеющийся. Добавку прикрепляют при помощи опрессовки, обеспечивающей неплохой плотный контакт. Не допускается скручивание 2-ух частей проводки, так как это приводит к повышению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превосходить 30-40 метров.
