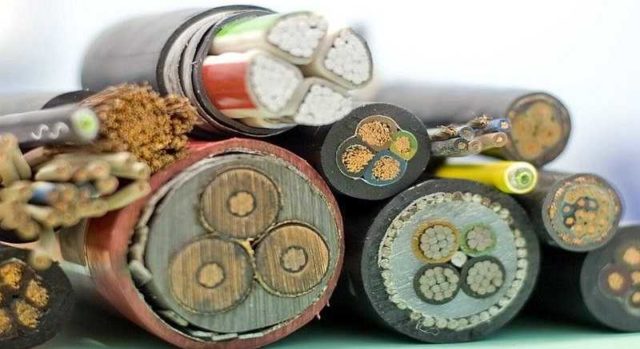

Сечение кабеля по мощности и току

Верно вывести величину токов можно по уровню мощности потребителей, обозначенной в паспорте, а потом пользуясь формулой Р/220 = I, вычислить итог. Нужно также учесть суммарную величину токов потребителей, присоединенных к сети, и соотношение 2-ух других характеристик – токовой нагрузки и сечения:

У медного провода 10А на мм2;
У дюралевого провода 8А на мм2.

Обозначенных величин довольно, дабы найти, подходит ли провод для применения в открытой сети, либо нужна избрать продукт с другим сечением.

Если идет речь о сокрытой проводке (к примеру, когда установка проводят в стенке либо трубке), выше приведенные значения уменьшаются методом умножения на коэффициент 0,8. Следует учитывать, что для установки силовой проводки открытого типа почаще применяют провод сечением от 4 мм2 и выше, так как только в данном случае он обладает достаточной механической прочностью.

Приведенные выше данные просто уяснить, и этого почти всегда довольно, дабы соблюсти высшую точность при выборе проводов для эксплуатации на определенных участках сети. Когда работа просит исключительной точности, нужно учесть, какую токовую нагрузку медные провода и кабели в состоянии выдержать долгое время (данные приведены ниже).

В таблице приведены значения мощности, токов, сечения, которые посодействуют верно избрать защитные средства, кабельно-проводниковые материал и электрическое оборудование.

Медные жилы, проводов и кабелей

Медные жилы, проводов и кабелей

токопроводящей жилы,

Напряжение, 220 В

Напряжение, 380 В

мощность, кВт

мощность, кВт

Дюралевые жилы, проводов и кабелей

Алюминивые жилы, проводов и кабелей

токопроводящей жилы,

Напряжение, 220 В

Напряжение, 380 В

мощность, кВт

мощность, кВт

Допустимый долгий ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Ток, А для проводов, проложенных

Сечение токопроводящей жилы, мм

в одной трубе

2-ух, одно- жильных

3-х, одно- жильных

4, одно- жильных

1-го, двух- жильного

1-го, трех- жильного

Допустимый долгий ток для проводов с резиновой и поливинилхлоридной изоляцией с дюралевыми жилами

Ток, А, для проводов, проложенных

в одной трубе

токопроводящей жилы, мм

2-ух, одно- жильных

3-х, одно- жильных

4, одно- жильных

1-го, двух- жильного

Допустимый долгий ток для проводов с медными жилами

Ток", А, дпя проводов и кабелей

одножильных

двужильных

трехжильных

при прокладке

Допустимый долгий ток для кабелей с дюралевыми жилами

Допустимый долгий ток для кабелей с дюралевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Ток", А, дпя проводов и кабелей

одножильных

двужильных

трехжильных

токопроводящей

при прокладке

В научной практике и теории уделяется много внимания такому значению, как площадь и поперечник поперечного сечения провода. Высчитать величину довольно легко. Если известен поперечник (для его измерения применяют штангенциркуль), остается воткнуть числа в готовую формулу:
S = π (D/2)2, где:
π – это константа со значением 3,14,
D (мм) – поперечник токопроводящей жилы (его мы измерили устройством),
S (мм2) — площадь сечения.

Облегченный вид формулы смотрится следующим образом: 0,8 D² = S. Для получения более четкого результата площадь вычисляют, используя другое значение коэффициента, а конкретно π (1/2)2 = 0,785.

Приблизительно 90% электромонтажных работ сейчас делают при помощи медного провода. По сопоставлению с дюралевым он имеет длительный срок службы, способен проводить ток большей величины при одинаковой толщине и поболее комфортен в монтаже. Недочет медного провода заключается в высочайшей стоимости, при этом чем выше сечение, тем цена дороже, потому внедрение меди становится нерентабельным с денежной точки зрения. На практике вопрос с выбором решается следующим образом: если значение тока выше 50 Ампер, заместо меди применяют алюминий, поточнее – кабель с шириной дюралевой жилы 10 мм2.

Величину – площадь сечения провода – определяют в миллиметрах в квадрате. В большинстве случаев при выполнении различного рода электромонтажных работ берут провода сечением 0,75; 1,5; 2,5 и 4мм2. В некоторых странах, к примеру, в США, пользуются системой измерения толщины провода AWG. Существует особая сводная таблица, где приводится сопоставление характеристик.

Как избрать площадь сечения провода

Существует 3 основных правила, от которых следует отталкиваться при выборе сечения (толщины):
1. Площади должно быть довольно для беспрепятственного прохождения тока. Это значит, что в рабочем состоянии провод не должен греться выше температуры 600С.
2. Сечения должно хватать, дабы падение напряжения в проводе не превышало максимально допустимого уровня. Это требование в особенности животрепещуще для очень огромных токов и кабелей длиной в сотки метров.
3. Толщины провода, также свойства его защитной изоляции должно хватать для обеспечения высочайшей механической прочности. Только в данном случае можно гласить о его надежности.

В реальной жизни толщину провода выбирают, отталкиваясь от 1-го значения – от верхнего предела рабочей температуры: если ее превысить, изоляция расплавится, произойдет разрушение системы. 2-ой аспект, на который опираются спецы, это срок службы провода: в расчет берется время, в течение которого провод способен проработать в определенных критериях эксплуатации.

Сводная таблица сечений проводов, тока, мощности и черт нагрузки

В таблице приведены данные на базе ПУЭ, для выбора сечений кабельно-проводниковой продукции, также номинальных и очень вероятных токов автоматов защиты, для однофазовой бытовой нагрузки в большинстве случаев используемой в быту.

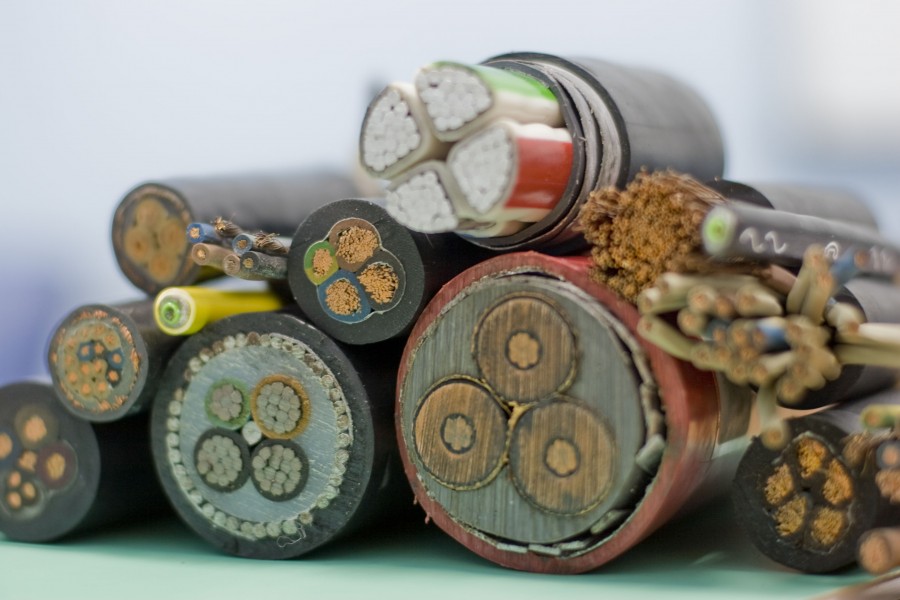

Как высчитать сечение кабеля

При планировании проводки в доме либо квартире, по мере надобности подключить новейшую домашнюю технику, нужно знать, какого сечения провода нужно прокладывать. Есть два способа определения — по току и по нагрузке (мощности) подключаемого оборудования. В обоих случаях можно верно избрать сечение кабеля. Хотя спецы больше склоняются к способу «по току», так как там можно учесть пусковые токи.

Когда молвят, что избрать сечение кабеля нужно верно, имеют в виду, что по проводник не должен работать на грани собственных способностей. Лучше если он эксплуатируется с наименьшей нагрузкой чем очень допустимая. Основной плюс — он будет меньше нагреваться. Это отлично, так как понижает возможность возникновения пожара, продлевает срок службы кабеля (меньше температура — подольше служит оболочка).

Избрать сечение кабеля можно по мощности (нагрузке) либо по току

Есть в таком подходе и дополнительные плюсы. Во-1-х, при подмене старенькой техники в большинстве случаев мы покупаем более сильную. Во-2-х, количество техники повсевременно вырастает. Может быть, через год-два для вас будет нужно подключить некий новый аппарат. Если есть «припас», новейшую аппаратуру можно просто подключить, установив дополнительную розетку. Если проводка и так эксплуатируется по-максимуму, придется ее переделывать, прокладывая провода большего сечения (если выделенной на дом либо квартиры мощности довольно).

Как высчитать сечение провода по току

Один из способов подбора черт кабеля — по току. В технических свойствах устройств, которые будут подключаться к данной полосы, находим наибольший (Imax) либо потребляемый (I) ток. Все величины складываем, получаем общий ток, который должен пропускать провод без заморочек. После чего по специальной таблице (чуток ниже), в какой прописана закономерность между сечением проводника и пропускаемым током, находим подходящее значение.

При работе с этой таблицей изредка выходит так, что в ней есть конкретно то значение тока, которое у нас вышло. В данном случае мы смотрим на наиблежайшее большее число. На наименьшее число глядеть не стоит — проводка будет сильно нагреваться и стремительно выйдет из строя. К тому же неизменный нагрев может привести к возгоранию. Поэтому всегда смотрим на строчку с большенными цифрами.

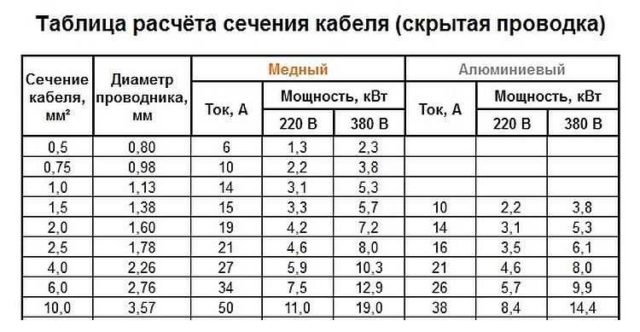

Таблица выбора сечения кабеля по мощности и току (сокрытая прокладка)

Сейчас малость о том, какой параметр лучше брать в расчет — наибольший ток либо потребляемый. Если сильно хлопотать о электробезопасности либо о том, дабы от перегрева проводки не произошел пожар, то лучше брать наибольшие токи. Обычно это пусковые токи и они намного превосходят эксплуатационные. Они дадут большой припас и проводка будет работать с малой нагрузкой, нагреваться будет некординально. Таковой подход оправдан в пожароопасных домах — древесных либо каркасных. Пусть даже проводка укладывается в гофре либо кабель-каналах, долгий нагрев может привести к пожару.

Если вы не любитель перестраховки, можно огромную часть считать по потребляемому току, а на самом массивном приборе либо на тех, которые в этой группе могут стартовать сразу, взять наибольший ток. Этого должно быть довольно, дабы избрать сечение кабеля с хорошими чертами. Все равно возможность того, что все приборы сразу будут работать мала (хотя и существует, но тогда должен сработать автомат защиты).

В случае если избрать сечение кабеля нужно под какое-то одно массивное устройство — электрическую плиту, варочную панель, духовку и т.п. — берут наибольший ток. А вообщем, лучше следовать аннотации по установке. Там обычно прописано все, прямо до номиналов защитных автоматов и УЗО, и уж точно есть малый поперечник кабеля для подключения этого устройства.

Подбор по мощности и нагрузке

2-ой метод похож на 1-ый, только считается мощность присоединенных устройств. Все устройства, которые подключаются на линию электропитания спецы именуют нагрузкой. Поэтому способ могут еще именовать «выбором сечения кабеля по нагрузке». Наименования различные, сущность одна:

• находите мощность всех устройств, которые подключены к полосы;
• суммируете их;
• по таблице находите подходящее значение (в колонке мощность) и в столбике с подходящим напряжением сети (220 в либо 380 В) находите подходящее сечение проводника.

Нужно посчитать мощность всех устройств, которые будут врубаться в эту линию электропитания

В этом случае, дабы избрать сечение кабеля, тоже нужно брать наиблежайшее большее число, но уже в столбике мощности. Предпосылки те же: намного лучше, если кабель не будет работать на пределе способностей — работать он будет подольше.

Где находить данные по мощности и току

Мощность и ток можно отыскать в паспорте к оборудованию. Но если книжечка кое-где потерялась, есть другие методы сбора инфы. На большой бытовой технике на задней стене крепится еще шильдик (железная пластинка) либо наклейка, на которых указаны главные характеристики. Обычно находится и мощность, и токовые свойства.

Еще вариант — отыскать схожую модель в вебе, поглядеть ее данные там. Ну, и если совершенно ничего не отыскали, либо найти поперечник кабеля нужно для строящегося дома и техники еще как бы нет в наличии, можно взять усредненные данные из таблиц. Одну приведем ниже.

Мощность бытовых устройств

При анализе табличных данных можно увидеть, что некоторые виды техники дают с очень огромным разбросом характеристик. Какие данные брать в данном случае? Можно — средние, можно — наибольшие. Находится в зависимости от вашего желания и от того, как сильную технику вы планируете установить. Но, как гласили ранее, в случае с проводкой, которая закладывается на десятилетия, лучше считать максимум.

Как делают в большинстве случаев

При организации проводки в квартирах и личных домах набор домашней техники и электроприборов, в главном, однообразный и кабеля применяют одинаковых поперечников. Так что избрать поперечник кабеля можно по облегченной методике. К примеру, для вас нужно подключить одно какое-то устройство (либо несколько и вы понимаете их суммарную мощность). Тогда можно пользоваться стандартными наработками. В таблице приведены несколько схожих решений для сети 220 В. Это данные для медного кабеля сокрытой прокладки (в стенке, гофре либо кабель канале).

Если сопоставить эти данные с данными таблицы выше, можно увидеть, что токи и нагрузки здесь меньше. Это так как здесь учтен «припас» и даны рациональные значения. В данном варианте учтено, что пылают кабеля с недостающим сечением, а нормально изготовленная проводка служит десятилетиями. Поэтому лучше не сберегать и заложить большее сечение.

Как учитывать длину трассы и метод прокладки

Что еще нужно учесть при выборе сечения кабеля? Прежде всего — метод прокладки. Он может быть открытым и закрытым. А чем они отличаются исходя из убеждений выбора сечения кабеля? Тем что при прохождении тока проводник нагревается и дабы он не перегревался, тепло нужно отводить. При открытой прокладке кабеля он охлаждается лучше, при закрытой, находясь в ограниченном пространстве, — ужаснее. Поэтому при прокладке в трубах, стенках, кабель-каналах, гофре, берут выбирают кабель с жилами большего сечения. Это связано с тем что при прохождении тока одинаковой величины по проводнику наименьшего поперечника, он нагревается больше. Эта зависимость отражена в огромных таблицах. По ним можно избрать сечение кабеля по мощности и току (смотрите ниже) для любого метода прокладки.

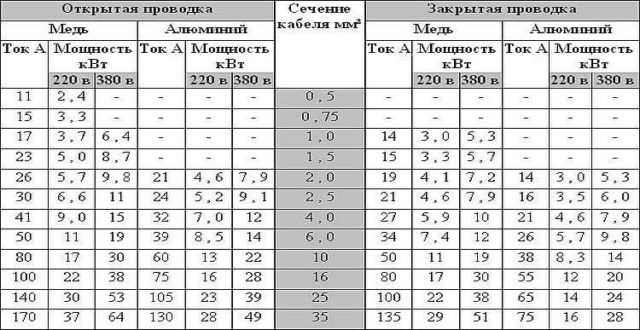

Таблица для выбора сечения кабеля (сокрытая и открытая прокладка)

Сейчас открытая прокладка может быть лишь на улице — от столба до дома — либо в виде ретро-проводки. Во всех других случаях ее прячут в стенки. Даже если провода протянуты за натяжным либо навесным потолком, проводка считается закрытой, кабели должны прокладываться в гофро-рукаве либо кабель-канале.

Еще стоит учесть длину трассы. Очередной известны из физики факт: при прохождении тока по проводнику, происходит постепенное падение напряжения. Чувствительная техника вроде стиральных машин, газовых котлов и т.п. на схожее падение реагирует возникновением ошибки «сбои электропитания».

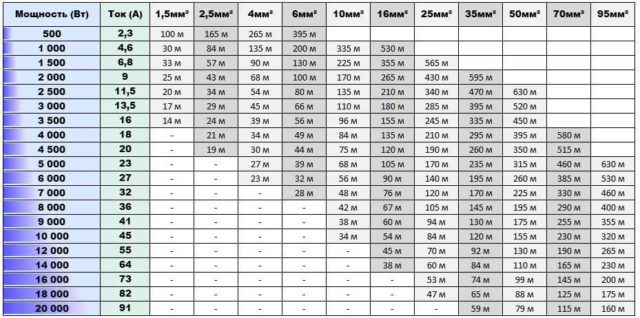

Как учитывать длину трассы

К примеру, стиральные машинки нередко подключают на выделенную линию, при этом сечение выбирают 1,5 мм2. При таких параметрах полосы техника нормально работает если длина трассы менее 25-30 м. При огромных расстояниях от щитка техника работает неустойчиво. Избавиться от этой ситуации можно только проложив кабель большего сечения.

Какое сечение кабеля либо провода избрать для проводки?

Подобрать сечение провода можно по мощности устройств, которые будут подключаться. Эти приборы именуются нагрузкой и способ может еще называться «по нагрузке». Сущность его от этого не изменяется.

Выбор сечения кабеля находится в зависимости от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных домашней техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно поглядеть на шильдиках — железных пластинках либо стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, в большинстве случаев, находится мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в Рф, Белоруссии, Украине обычно стоит обозначение Вт либо кВт, на оборудовании из Европы, Азии либо Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна конкретно она) обозначается сокращением «TOT» либо TOT MAX.

Пример шильдика с основной технической информацией. Нечто схожее есть на хоть какой технике

Если и этот источник недоступен (информация затерлась, к примеру, либо вы только планируете приобрести технику, но еще не обусловились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

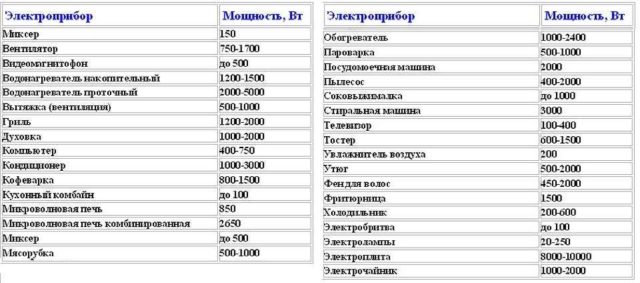

Таблица потребляемой мощности разных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она иногда с огромным разбросом, так что время от времени тяжело осознать, какую цифру брать. В этом случае, лучше брать по-максимуму. В итоге при расчетах у вас будет несколько завышена мощность оборудования и будет нужно кабель большего сечения. Но для вычисления сечения кабеля это отлично. Пылают только кабели с наименьшим сечением, чем это нужно. Трассы с огромным сечением работают длительно, так как нагреваются меньше.

Сущность способа

Дабы подобрать сечение провода по нагрузке, складываете мощности устройств, которые будут подключаться к данному проводнику

При всем этом принципиально, дабы все мощности были выражены в одинаковых единицах измерения — либо в ваттах (Вт), либо в киловаттах (кВт). Если есть различные значения, приводим их к одному результату

Для перевода киловатты множат на 1000, и получают ватты. К примеру, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если нужно, можно провести оборотное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. К примеру, 500 Вт / 1000 = 0,5 кВт.

Дальше, фактически, начинается выбор сечения кабеля. Все просто — пользуемся таблицей.

Дабы отыскать необходимое сечение кабеля в соответственном столбике — 220 В либо 380 В — находим цифру, которая равна либо чуток больше посчитанной нами ранее мощности. Столбик избираем исходя из того, сколько фаз в вашей сети. Однофазовая — 220 В, трехфазная 380 В.

В отысканной строке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности устройств). Кабель с жилами такового сечения и нужно будет находить.

Малость о том, медный провод применять либо дюралевый. Почти всегда, при прокладке проводки в доме либо квартире, применяют кабели с медными жилами. Такие кабели дороже дюралевых, но они более гибкие, имеют наименьшее сечение, работать с ними проще. Но, медные кабели с огромного сечения, никак менее гибкие чем дюралевые. И при огромных нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее применять кабель с дюралевыми проводниками — можно незначительно сберечь.

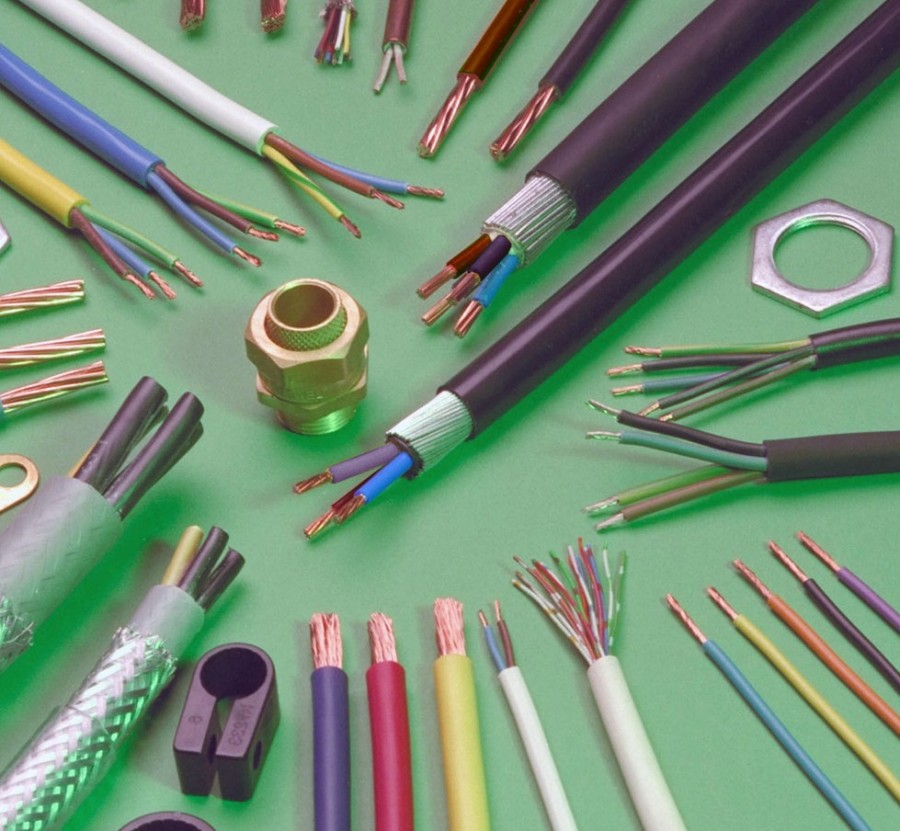

Разновидности изоляции

Жилы покрываются изоляцией с целью предотвращения пробоя силой тока. Изоляция может покрывать как жилы по отдельности, так и все вкупе. На современных кабелях находится, обычно, полимерная либо резиновая изоляция.

К примеру, кабели с поливинилхлоридной изоляцией применяются в томных температурных критериях либо при способности контакта с щелочами.

Возлагаем надежды, что в данном материале вы отыскали ответ на свой вопрос, и сейчас сделаете верный выбор при покупке силового кабеля. Помните, что вариант из меди подойдёт для дома лучше и не запамятовывайте глядеть на отзывы по каждой модели в веб магазинах.

Выбор ПВХ ПНД Мет.рукава для кабеля

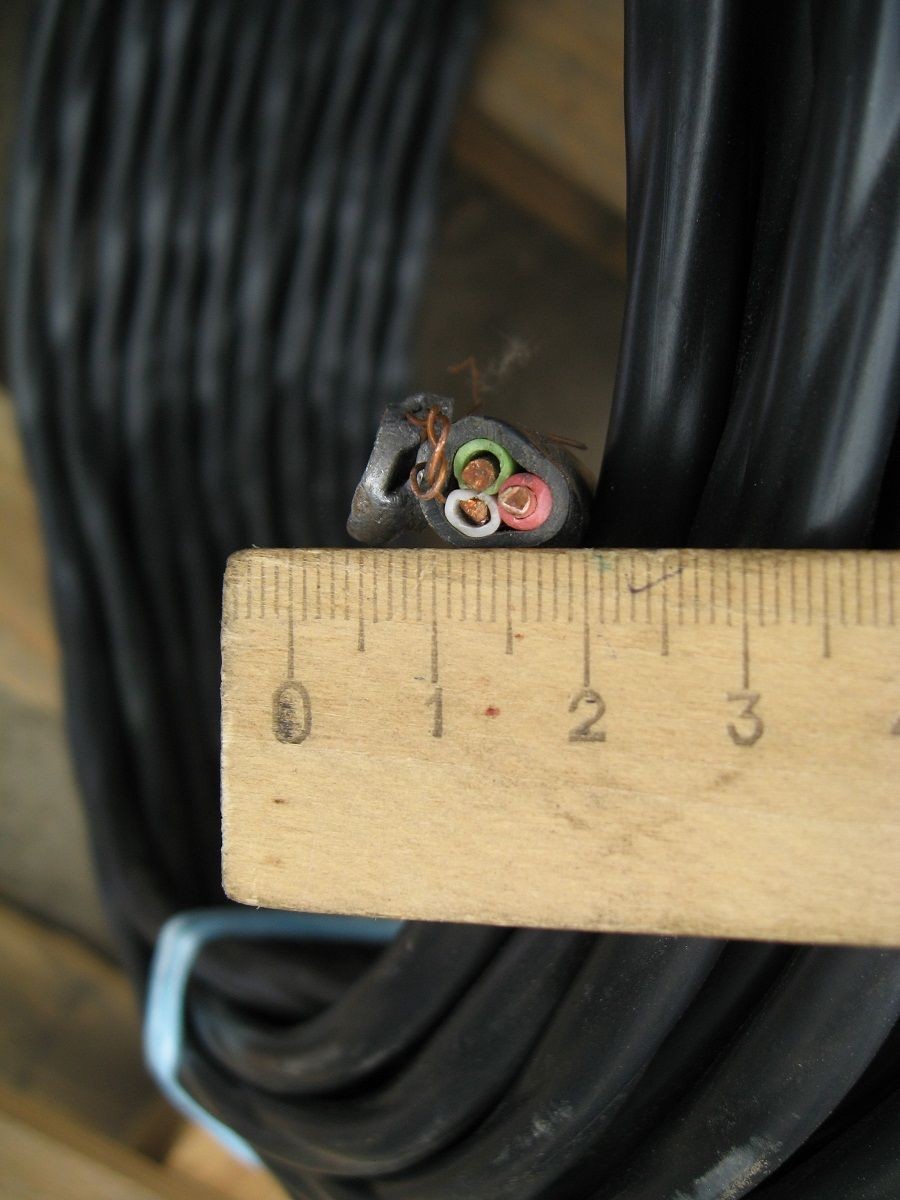

Определение сечения кабеля по поперечнику

Если у Вас есть возможность замерить поперечник жилы кабеля, естественно нагой, без изоляции, означает можно найти сечение этой жилы. Снова у нас два пути: формула либо таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем поперечник провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности здесь и в числе пи и в самом измерении.
Желаете, вот таблица простая — измеряем поперечник, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то или каждую жилу измеряем, а позже считаем их число. Ну и умножаем число на поперечник одной и дальше по схеме, приведенной выше. Или, если они отлично скручены в форме круга на конце, производим застыл как на одножильном.

Выбор сечения кабеля по току

Сущность выбора подобная, только сейчас у нас есть ПУЭ, где прописаны токи, но сами токи нам неопознаны. Хотя, постойте… Ведь мы знаем мощности устройств и можем по формуле вычислить величины токов. Ну и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

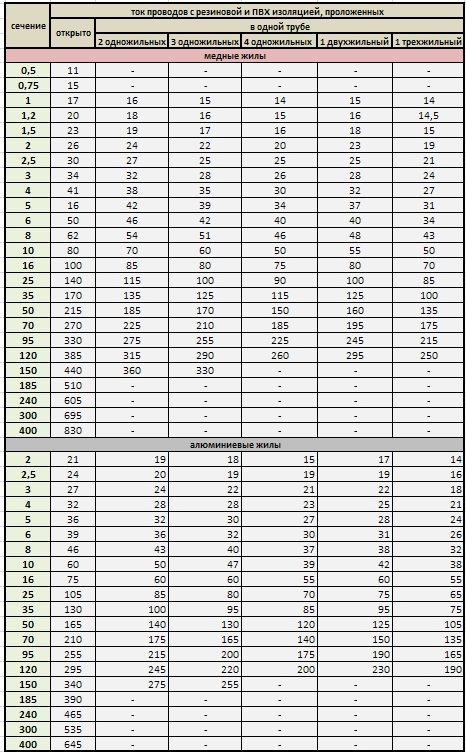

Выбор сечения провода с резиновой либо ПВХ изоляцией по допустимому току

Данные провода более распространены, потому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже личные случаи. Кстати, таблица что приведена при расчете по мощности стопроцентно является личным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Полезно знать

Для личных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В в большинстве случаев применяется провод сечением от самого малого значения: 2,5 — алюминий и 1,5 мм.кв. медь. В главном такие стандартные токоведущие жилы подходят для цепей освещения.

Все другие сечения и соответственно их поперечникы зависят от мощности и, естественно, тока в цепях бытового электрического оборудования. Для определения сечения, нужного для монтажа проводки ниже приведена таблица. По ней, зная суммарную мощность электрических устройств, подключаемых к данной сети, с легкостью можно отыскать подходящий размер жил.

При всем этом рекомендуется все таки выбирать сечение мало с припасом, другими словами наиблежайшее большее стандартное значение. К примеру, напряжение в сети однофазовое 220 Вольт и у обладателя помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет таковой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки пригодится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задачка выполнить проводку из алюминия, то ближний больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно сочетать провода различного сечения, к примеру от вводного автомата до распределительной коробки больше, а позже когда происходит разводка по группам электропотребителей либо же по светильникам, то можно проложить провод наименьшего размера. Главное, необходимо держать в голове о правилах соединения дюралевой и медной проводки, в случае показавшейся таковой необходимости.

На производстве мощности электрического оборудования существенно выше чем в быту, ну и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Вот поэтому тут стандартные сечения проводов и кабелей разнообразнее. Данная величина высчитывается с огромным припасом, так как главные самые массивные приёмники электроэнергии — это электродвигатели, а они во время пуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Но, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, обширно используются всё те же провода 1,5–2,5 мм2 и их полностью хватает.

Для силовых цепей 6 кВ нередко применяется дюралевая кабельная продукция от 120 мм2. Если такового сечения кабеля не хватает, то пускают две полосы, присоединенные параллельно друг дружке, тем разделяя нагрузку на любой из них. В быту такие приёмы нецелесообразны. Встречается для особо массивного оборудования установка цепей с 4-мя либо даже шестью, параллельно присоединенными проводниками.

Бывают случаи, когда и для низковольтных цепей нужны кабели с достаточно огромным сечением жил, как, к примеру, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, потому на производстве этим занимаются целые проектировочные бюро либо же отдельные компании, в состав которых входят бывалые инженеры проектировщики.

В итоге советуем просмотреть полезное видео по теме:

Возлагаем надежды, предоставленные стандартные сечения кабелей и проводов, также таблицы, при помощи которых можно избрать подходящий размер жил, посодействовали для вас стопроцентно разобраться с данным вопросом!
