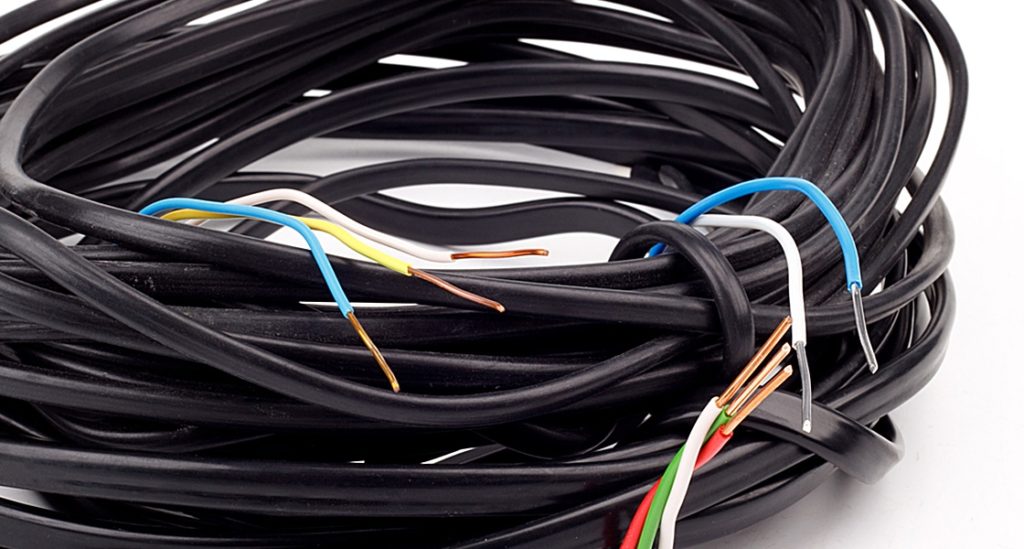

В процессе проведения ремонта обычно всегда производят подмену старенькой проводки. Это связано с тем, что в ближайшее время появилось много нужных бытовых устройств, которые упрощают жизнь домохозяек. При этом, потребляют они много энергии, чего древняя проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

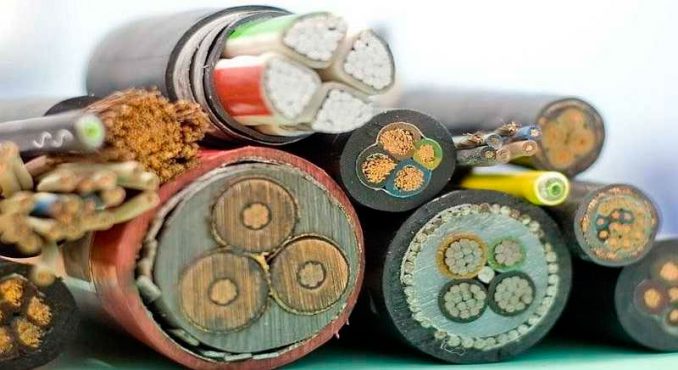

Прокладывая электропровода, необходимо знать, какого сечения провод необходимо проложить, дабы запитать тот либо другой электроприёмник либо группу электроприборов. Обычно, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При всем этом, необходимо учесть, как метод укладки, так и длину провода.
Выбор сечения провода по мощности
Достаточно легко выполнить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка либо совокупа нагрузок.
Сбор инфы о нагрузках
Каждый бытовой устройство, тем паче новый, сопровождается документом (паспортом), где указаны его главные технические данные. Не считая этого, такие же данные имеются на особых табличках, прикрепленных к корпусу изделия. На этой табличке, которая размещается с боковой стороны либо сзади устройства, указывается страна изготовитель, его заводской номер и, конечно, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях российского производителя мощность может указываться в ваттах (Вт) либо киловаттах (кВт). На привезенных из других стран моделях находится буковка W. Не считая этого, потребляемая мощность обозначается как «ТОТ» либо «ТОТ MAX».

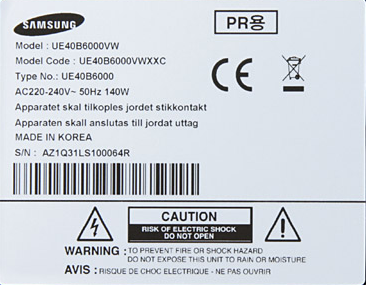

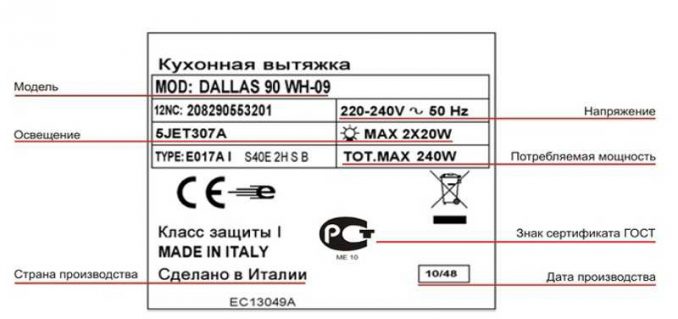

Пример схожей таблички, где указана основная информация о приборе. Такую табличку можно отыскать на любом техническом устройстве.
В случае, если выяснить подходящую информацию не удается (на табличке затерлась надпись либо домашней техники еще как бы нет) можно выяснить примерно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально найти в таблице. В главном, электроприборы стандартизированы по потребляемой мощности и особенного разброса данных нет.

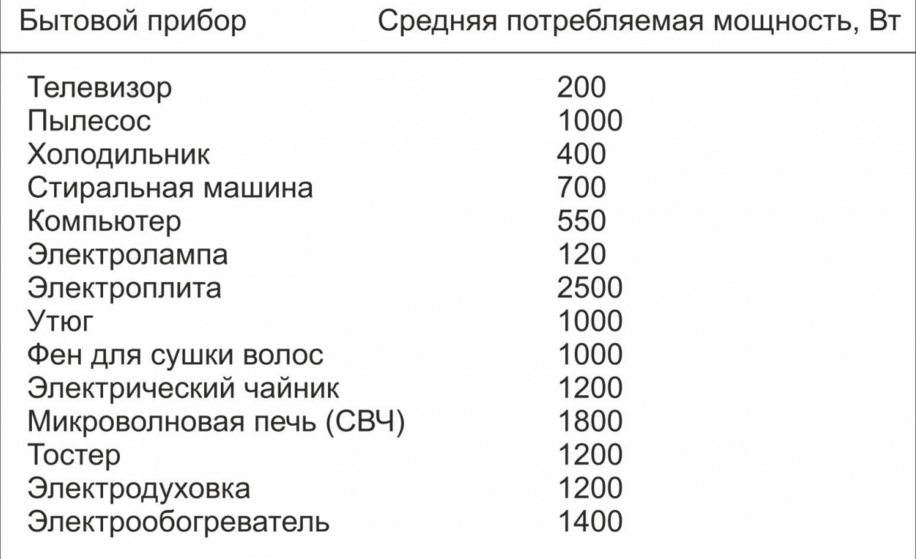

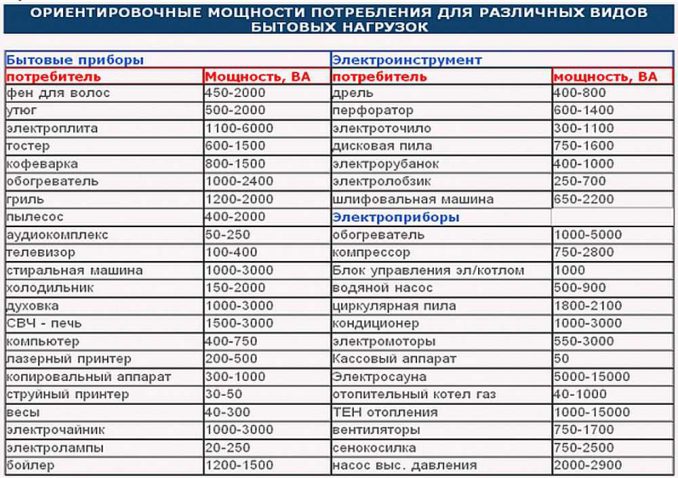

В таблице выбираются конкретно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из перечня лучше выбирать характеристики, которые имеют наибольшие величины. В таком случае не получится просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка нагревается еще меньше.
Как осуществляется выбор
При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При всем этом, следует проконтролировать, дабы все характеристики были выписаны либо в ваттах, либо киловаттах. Дабы перевести характеристики к одному значению, следует числа либо поделить, либо помножить на 1000. К примеру, дабы перевести в ватты, следует все числа (если они в киловаттах) помножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При оборотном переводе деяния выполняются в оборотном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты выполняются в ватах. После схожих расчетов делается выбор кабеля, воспользовавшись соответственной таблицей.
Пользоваться таблицей можно следующим образом: находят соответственный столбик, где обозначено напряжение питания (220 либо 380 вольт). В этом столбике находится цифра, которая соответствует мощности употребления (необходимо брать чуток большее значение). В строке, которая соответствует потребляемой мощности, в первом столбце обозначено сечение провода, которое допустимо применять. Отправляясь в магазин за кабелем, следует находить провод, сечение которого соответствует записям.
Выбор сечения кабеля либо провода. Ошибки

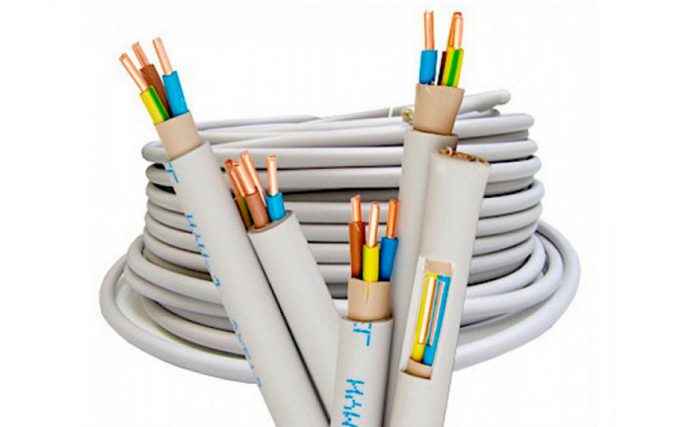

Какой провод применять – дюралевый либо медный?
В этом случае все находится в зависимости от потребляемой мощности. К тому же, медный провод выдерживает нагрузку вдвое больше, чем дюралевый. Если нагрузки огромные, то лучше дать предпочтение медному проводу, так как он будет тоньше и его легче прокладывать. К тому же, его проще подключать к электрическому оборудованию, в том числе и к розеткам, и к выключателям. К огорчению, провод из меди имеет значимый минус: он стоит намного дороже провода из алюминия. Невзирая на это, он прослужит еще подольше.
Как высчитать сечение кабеля по току
Большая часть мастеров рассчитывают поперечникы проводов по потребляемому току. Время от времени это упрощает задачку, тем паче, если знать какой ток выдерживает провод, имеющий ту либо иную толщину. Для этого нужно выписать все характеристики потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только сейчас необходимо находить столбик, где указан ток. Обычно, всегда выбирается большее значение для надежности.
К примеру, для подключения варочной поверхности, которая может потреблять наибольший ток до 16А, непременно выбирается медный провод. Обратившись за помощью к таблице, разыскиваемый итог можно отыскать в третьей колонке слева. Так как там нет значения 16А, то избираем наиблежайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.

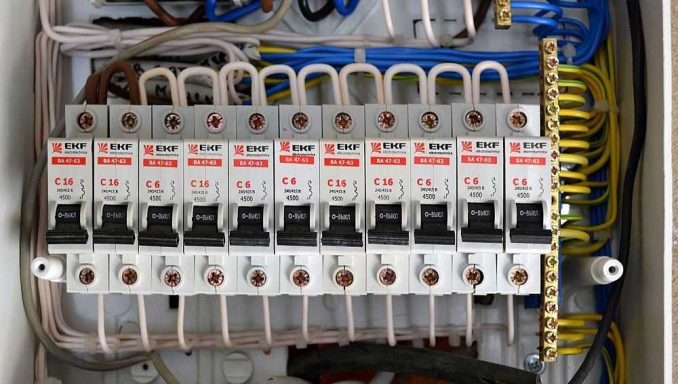

Обычно, подключая массивные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это значительно упрощает процесс подбора проводов. К тому же, это часть современных требований к проводке. Плюс ко всему, это удобно. В аварийной ситуации не придется отключать электричество вполне, во всем жилье.
Не рекомендуется выбирать провода по наименьшему значению. Если кабель повсевременно будет работать при наибольших нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если некорректно подобраны автоматические выключатели. При всем этом, необходимо знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не получится, дабы он сумел защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. К примеру, на 6А, на 10А, на 16А и т.д.
Выбор провода с припасом дозволит в предстоящем установить на эту линию очередной электроприёмник либо даже несколько, если это будет соответствовать норме употребления по току.
Расчет кабеля по мощности и длине
Если взять во внимание среднестатистическую квартиру, то длина проводов не добивается таких величин, дабы принимать во внимание этот фактор. Невзирая на это, бывают случаи, когда при выборе провода следует учесть и их длину. К примеру, нужна подключить личный дом от наиблежайшего столба, который может находиться на значимом расстоянии от дома.
При значимых токах употребления, длиннющий провод может влиять на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся утраты в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет вожделеть наилучшего, схожий фактор играет существенную роль.
Дабы это знать, снова придется обратиться к таблице, где можно найти сечение провода, зависимо от расстояния до точки питания.

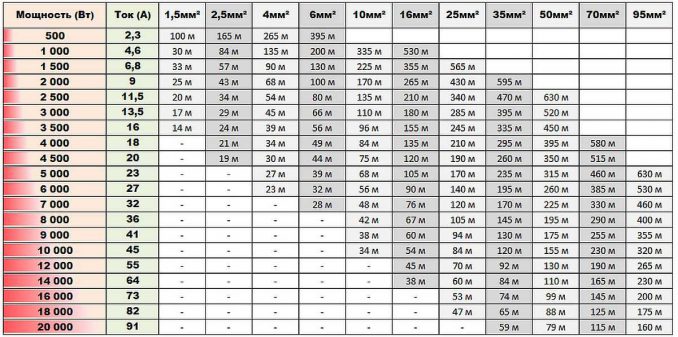

Таблица определения толщины провода, зависимо от мощности и расстояния.
Выбор сечения кабеля по потребляемой мощности и токовой нагрузке
При организации системы электроснабжения в квартире либо личном доме принципиально верно избрать сечения для прокладываемых проводников исходя из мощности потребителей.
От этого зависит не только лишь качество электроснабжения и исправная работа энергоприемников, но и безопасность – ваша и ваших близких.
Как найти сечения проводов для электрической проводки

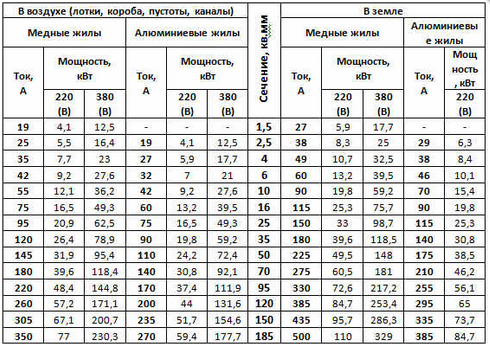

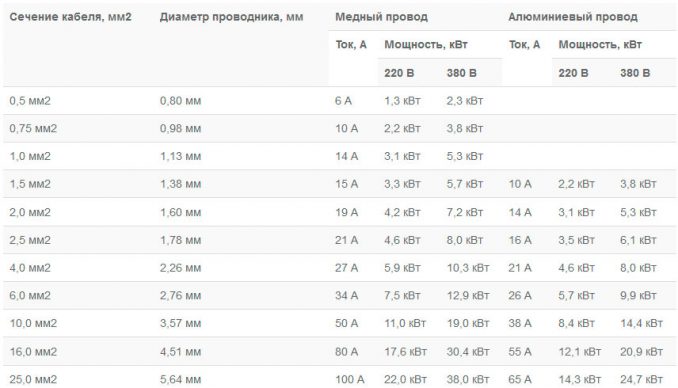

Найти сечение кабеля по мощности нагрузки и потребляемому ею току можно с помощью следующей таблицы.
Сечение кабеля, кв. мм
Поперечник кабеля, мм
Сечение кабеля, кв. мм
Поперечник кабеля, мм
Как вы сможете созидать, кабели, проложенные открытым методом, допускают огромные нагрузки по мощности и силе тока, другими словами имеют огромную пропускную способность. Это связано с тем, что открыто проложенные проводники имеют завышенное естественное остывание.

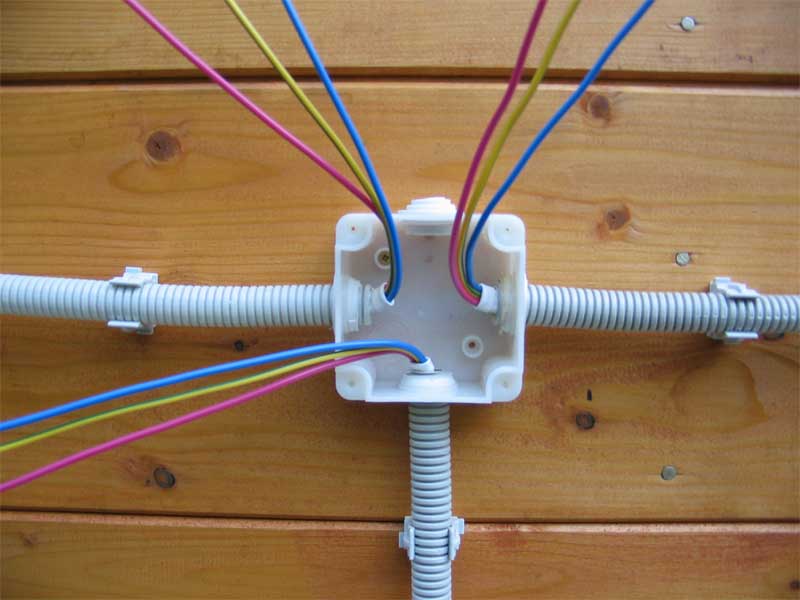

Принципиально! Не следует забывать, что открытая прокладка проводов предполагает наличие особых кабель-каналов, в которые укладываются данные провода. Соответственно, обозначенные в таблице значения применимы только для прокладки в перфорированных кабель-каналах, которые владеют высочайшими вентиляционными качествами.
Дабы пользоваться вышеприведенными табличными данными, следует знать, какие устройства будут подключены к электрической сети средством избираемого провода, также их технические свойства. Получить нужную информацию может быть из паспортных данных или ознакомившись со сведениями, представленными на так именуемом шильдике (железная пластинка либо наклейка на корпусе устройства).
Совет! Приотсутствии доступа к обоим источникам инфы вы сможете испытать отыскать нужные данные в сети Веб, введя наименование энергоприемника в строчку поисковика.
Итак, для того, дабы произвести расчет проводки, можно пользоваться одним из имеющихся способов:
- выбор поперечника провода по мощности потребителя;
- определение сечения кабеля по токовой нагрузке;
Принципных различий они не имеют. Для самопроверки можно применять оба метода сразу. Существует также методика расчета кабеля по мощности и длине.
Расчет сечения провода по потребляемой мощности
Для того, дабы выполнить выбор кабеля по мощности подключаемой средством него нагрузки, нужно просуммировать заявленные в технической документации мощности всех устройств, присоединенных к данному кабелю.
Сразу потребляемая мощность
Пример. Нужно избрать кабель с медными жилами для укрытого типа прокладки и подключения к однофазовой электрической сети тройной розетки, в которую будут врубаться микроволновая печь мощностью 1200 Вт, электрический чайник мощностью 2000 Вт и мультиварка мощностью 860 Вт.
Нагрузка на данный кабель будет приравниваться 1200 Вт + 2000 Вт + 860 Вт = 4060 Вт = 4,06 кВт. В столбце таблицы, соответственном данным для медного проводника и однофазовой сети с напряжением 220В, находим наиблежайшее большее значение мощности – 4,2 кВт, для которого нужно выбирать проводник сечением 2,0 кв. мм.
Принципиально! Это, выскажемся так, бытовой оценочный расчет. Дабы придать своим вычислениям большей солидности сумму мощностей энероприемников нужно помножить на коэффициенты припаса и одновременности. 1-ый из них учитывает возможность многообещающего подключения в сеть дополнительных электроприборов, 2-ой – делает «скидку» на то, что вы не пользуетесь всей домашней техникой сразу.
После того, как мы разобрались с тем, как высчитать сечение провода по мощностной нагрузке, побеседуем о том, как оказывает влияние на сечение провода наибольший ток, проходящий по нему.
Выбор кабеля по токовой нагрузке
Подбор проводника может осуществляться также по наибольшей силе тока энергоприемников. Разглядим для наглядности пример с внедрением тех же электроприборов, устанавливаемых при тех же критериях, что и в прошлом разделе.
Для реализации данного способа выбора кабеля нужно, прежде всего, вычислить наивысшую силу тока для каждого электроприбора:
- для микроволновой печи 1200 Вт / 220 В = 5,45 А;
- для электрического чайника 2000 Вт / 220 В = 9,09 А;
- для мультиварки 860 Вт / 220 В = 3,91 А.
Таким макаром, токовая нагрузка на электрический провод будет составлять 5,45 А + 9,09 А + 3,91 А = 18,85 А.
В согласовании с табличными данными для воплощения коммутации в однофазовой электрической сети избираем медный проводник с сечением 2,0 кв. мм.
Если вы убеждены, что у вас не возникнет необходимости воспользоваться всеми электроприборами сразу, но при всем этом вы допускаете возможность расширения ассортимента собственных кухонных девайсов, при расчете поперечника кабеля по току также целенаправлено применять вышеупомянутые коэффициент припаса и коэффициент применения.
Расчет кабеля по мощности нагрузки и его длине
При значимой длине кабеля нужно учесть не только лишь присоединяемую нагрузку, но и утраты по длине проводника.Если величина утрат превосходит 5%, нужно избрать проводник большего поперечника. Итак, для определения процента утрат следует воспользоваться нижеприведенной методикой.
- Определяем суммарную мощность энрегоприемников, подключаемых к системе электроснабжения средством рассматриваемого провода. Делается это в согласовании с расчетами, приведенными в прошлых разделах.
- Рассчитываем сопротивление проводника по формуле
где ρ – удельное сопротивление проводника, Ом*кв.мм/м (для меди – 0,0175 Ом*кв.мм/м, для алюминия – 0,03 Ом*кв.мм/м); L – длина проводника в двойном исчислении, м; S – площадь сечения проводника, кв. мм.
- Рассчитываем утраты напряжения по следующей формуле:
где I – сила тока суммарной нагрузки, определенная на первом шаге расчетов, А.
- Определяем процент утрат:
где U – напряжение в сети (220В для однофазовой сети и 380В для трехфазной), В.
Приобретенная в итоге вычислений величина не должна превосходить 5%.

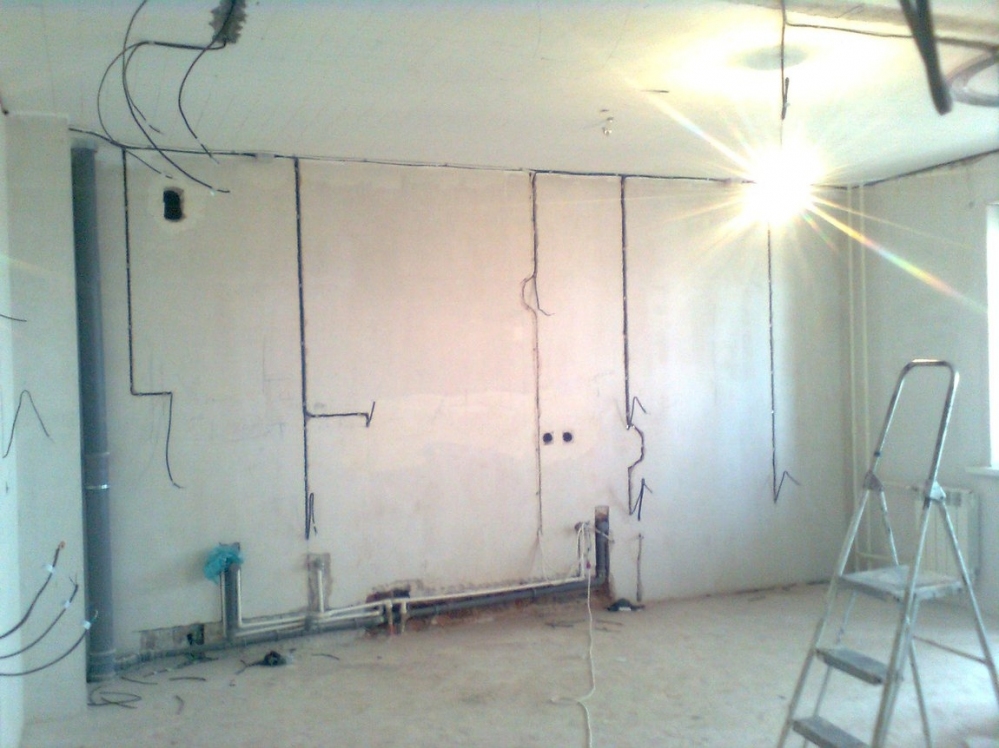

Проводка в доме
Выбор сечения проводника: принципиальные аспекты
Дабы информация о выборе поперечников проводов была исчерпающей, советуем для вас ознакомится с некоторыми советами и советами, приведенными в данном разделе.
Как найти площадь сечения проводника
Появляются ситуации, когда нужно найти площадь сечения провода по его поперечнику. К примеру, вы имеете непромаркированныйпровод и желаете выяснить, подходящ ли он для электроснабжения энергоприемника определенной мощности. Очередной повод для проверки площади сечения дают нерадивые производители, допускающие некоторые отличия фактических характеристик электротехнических изделий от номинальных.
В таком случае, для вас на помощь придет обыденный штангенциркуль и познание школьного курса геометрии.
Для определения площади сечения одножильного провода применяется простая формула
где π – это число «пи», равное примерно 3,14, а D–диаметр провода, мм.

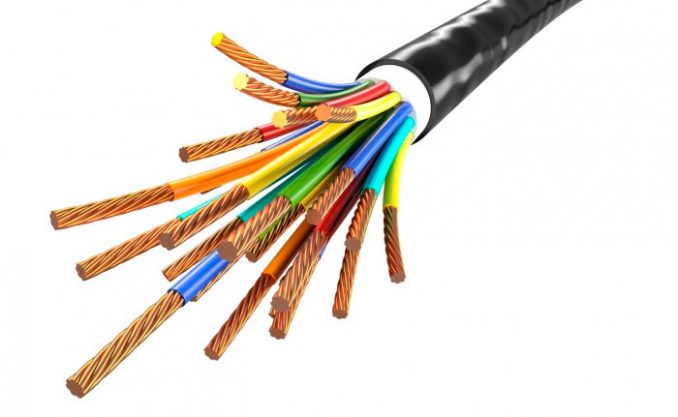

В случае решения вопроса с многожильным проводником поначалу измеряется поперечник жилы Dв миллиметрах и подсчитывается количество жил n. Тогда
Медный либо дюралевый?
Медь либо алюминий?
Если вы задаетесь вопросом, медный либо дюралевый провод применять для проводки, то для вас нужно учитывать, что почти всегда для организации локальной системы электроснабжения в квартире или личном доме используют кабели с токоведущими жилами из меди, а соединять провода, изготовленные из различных металлов не всегда комфортно.
По сопоставлению с дюралевыми, медные провода стоят дороже, но они владеют большей гибкостью и имеют наименьшее сечение при тех же допустимых токах и напряжениях нагрузки. Производить электромонтажные работы средством таких проводников существенно проще и удобнее.
В то же время медные кабели огромного сечения теряют преимущество собственной гибкости. Потому при огромных нагрузках (к примеру, на вводе в дом либо квартиру) существует настоящая возможность сберечь, использовав кабель с дюралевыми жилами, без сотворения себе каких-то лишних неудобств.
Неверный подбор проводников для электрической сети
Чем все-таки непосредственно чреват безграмотный и бездумный выбор проводников для организации системы электроснабжения?
Принципиально! При использовании проводника с сечением меньше соответствующего появляется его перегрузка, которая может привести к оплавлению изоляции кабеля, недлинному замыканию и пожару.
Но прокладывать кабель со очень огромным поперечником не прибыльно экономически. Вот поэтому хоть какой уважающий себя электрик должен уметь верно выбирать сечение провода по току и мощности.
Как выяснить сечение провода по поперечнику, длине и мощности
Хороший денек, дорогие читатели, в этой статье я решил для вас поведать, как найти сечение провода по поперечнику, мощности и длине. Эти данные для вас понадобятся для практического использования в почти всех актуальных ситуациях. По сути большущих сложностей нет, но если вы сделаете все верно, можете хорошо сберечь и неопасно установить всю проводку в собственном доме.
Для чего узнавать сечение провода
Тут я могу выделить следующие предпосылки:
Нет бирки на кабеле либо бухте. Такая ситуация обыкновенна, в особенности это можно применить ко всем старенькым проводам, даже на рынке такие нередко встречаются. Бывалые электрики уже точно знают, где и какие жила, а вот новенькие в большинстве случаев даже не догадываются.
Покупка проводов и кабелей. В таком случае также необходимо узнавать сечение кабеля. Ведь производители в ближайшее время обожают хитрить, и сберегают на этом повсевременно средства. Но, для вас необходимо будет таковой провод устанавливать, потому очень принципиально выяснить, как найти сечение провода.
Что будет, если избрать сечение провода некорректно:
- Толстая жила серьезно стукнет по вашему кармашку, а итог от этого лучше не станет;
- Если жила окажется очень малеханькой, она начнет перенагреваться и может расплавить изоляцию и с течением времени вызвать пожар.
Как найти сечение жил кабеля либо провода по поперечнику
Существует несколько методов, о них я для вас и желаю поведать. Любой из них особый по-своему. Прочитайте все, и изберите себе лучший. Обращаю ваше внимание, что если вы желаете выполнить ответвление провода, считать поперечник непременно.
1-ый метод
1-ый метод поможет найти сечение однопроволочного кабеля.

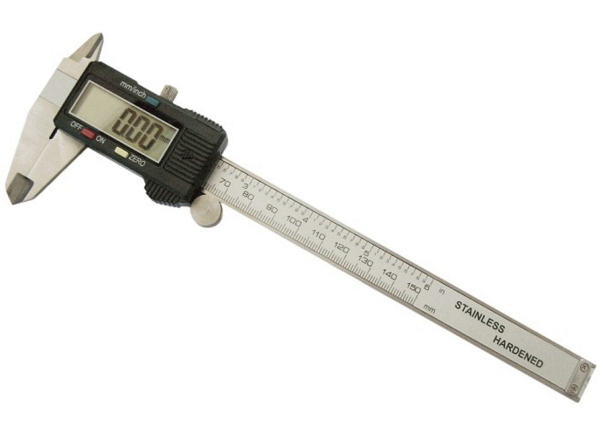

Дабы произвести расчет сечения провода нам пригодиться обыденный штангенциркуль.
Дабы было проще осознать, в качестве примера я решил провести определение сечения жилы кабеля ВВГнг. Таковой кабель нередко встречается, я думаю, если вы все увидите на примере, так для вас будет проще осознать, как найти сечение провода.

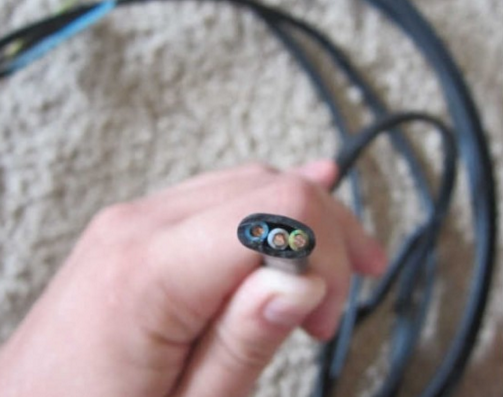

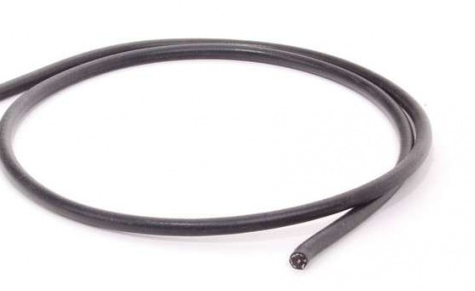

Вот так смотрится кабель
Сейчас поглядим, и найдем тут три жилы

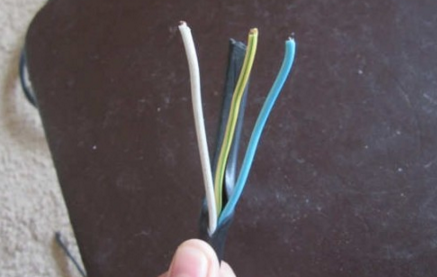

Дальше, делю все жилы между собой

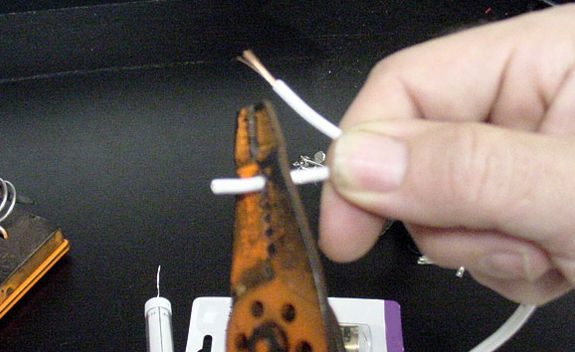

После чего берем всякую жилу, снимаем с нее изоляцию, 5 см будет довольно.

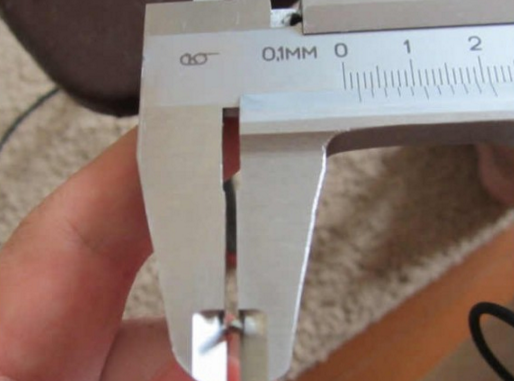

Сейчас берем штангенциркуль и измеряем поперечник жилы.
Моя жила вышла 1.8 мм.

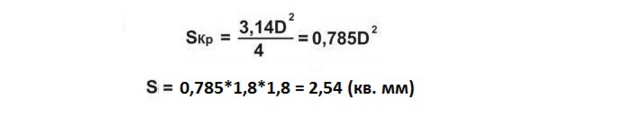

Дабы найти сечение провода, мы должны посчитать эти данные по следующей формуле:
Если брать фактический итог, который у нас вышел, мы имеем значение 2.54 кв.мм. Вот это число и является сечением нашего кабеля. Еще есть одна увлекательная статья по тема: как нарастить провод.
2-ой метод
Он применяется только для определения сечения провода в многожильного.
Поступаем следующим образом, проделываем все деяния, которые были описаны в первом варианте. Но, мы должны поделить все жилы между собой и считать их по отдельности.
Когда произвели расчет и определяли длину 1-го витка, используем следующую формулу:
Эту формулу мы уже с вами выучили, она нам нужна и в сей раз.
Сейчас мы должны посчитать, сколько витков у нас было, и применяем следующую формулу:
Вот и все, что необходимо было знать. Дальше, мы с вами разглядим другие примеры. Ведь высчитать сечение кабеля можно не только лишь по поперечнику. Но, поначалу мы с вами посчитаем, какое сечение нам пригодится для всех электрических устройств в доме.
Расчет мощности электроприборов
Каждый кабель и провод имеет свою номинальную мощность, такая мощность значит, что он способен выдержать ту либо иную нагрузку. Если не хватит мощности либо приборы у вас на дому выдадут очень огромное напряжение, ваш проводник может выйти из строя. В данном случае у вас не получится избежать суровой трагедии.
Потому научимся с вами считать мощность всех электрических устройств в доме. Для этого берем характеристику каждого устройства, и выписываем ее на отдельный листок.
Обращаю внимание, если не отыскали свойства в документах, воспользуйтесь вебом.
Сейчас, когда мы получили все значения, их необходимо сложить и помножить на 0.8. Формула смотрится вот так:
0.8 – это 80% загруженности всей сети. Это показание считается хорошим, например: пылесос, утюг, фен – вы применять повсевременно не будете. Потому оставляем только 80%.
Таблица сечения кабеля по мощности:

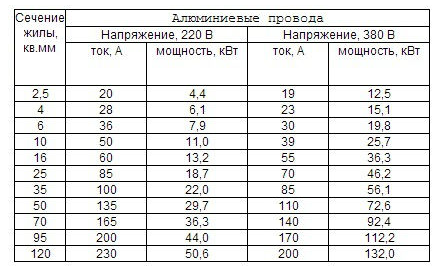

В этой таблице указаны дюралевые жилы

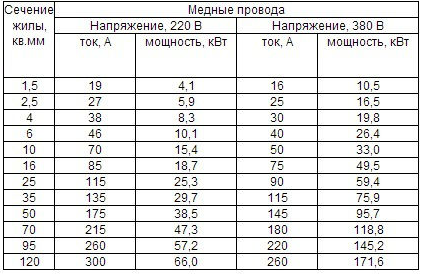

В этой таблице только медные жилы
Расчет сечения провода по токовой нагрузке
Для начала узнаем примерную силу тока по каждому из устройств. Тут собранны средние характеристики, которые дадут для вас приятный пример.
Где можно отыскать свойства
Если у вас в доме сеть имеет одну фазу, используем такую формулу:
Если фазы три, такую:
Все значения в конечном итоге рекомендую помножить на 1.5. Ведь с течением времени вы сможете докупить электроприборов.
Выбор сечения кабеля по току схема
Расчет сечения кабеля по длине
Вот мы и подошли с вами к самому окончанию. Отсталость только подсчитать сечение длины кабеля. В данном случае каждый кабель имеет свое сопротивление, приблизительно, пропадает 5%. Ну, таковой итог стоит подсчитывать более кропотливо. Для этого используем следующую формулу.
