Те, кто решил сберечь либо просто имеет опыт, могут приступать к самостоятельному подсоединению электроплиты, но для этого нужно соблюдать некоторые правила.
Неверный выбор силовой розетки, автомата защиты,сечения и марки питающих проводов, может привести к воспламенению проводки, что может стремительно вырасти в пожар.
- Какой питающий кабель (провод) нужен:
Так как плита имеет огромную мощность, она обязана иметь отдельный кабель, который идет прямо от распределительного щита.
По просьбе ПУЭ, п.7.1.34 проводка в жилых помещениях должна быть только медной.
Никакой речи и не может быть об дюралевых проводах так как они имеют ряд недочетов: наименьшая электропроводность, стремительно окисляются на воздухе, ломаются в местах перегибов.
Для прокладки от щита к розетке можно применять кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.
Если питание квартиры либо дома у Вас однофазовое, то кабель должен быть только трехжильным: фаза L, ноль N и земля PE.
- Какое же сечение должно быть у кабеля:
Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазовой сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм. Это вроде бы обобщенное значение. По сути, сечение кабеля может изменяться как в наименьшую сторону, так и в огромную, зависимо от мощности плиты.
Не целенаправлено запитывать электроплиту мощностью 7 (кВт) кабелем с таким припасом. Можно применить наименьшее значение с подходящим выбором номинала автоматического выключателя, к примеру, ВВГ (3х4) либо ПВС (3х4), а на линию установить автомат 25 (А).
В случае с трехфазной сетью питающий кабель на электрическую плиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением более 2,5 кв.мм.
Для защиты избранного кабеля нам нужно в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с чертой С.
C — меньшая величина тока, при котором автоматический выключатель сработает (отключится) в границах от 5 до 10-кратного тока от номинального (5·In до 10·In)
In – номинальный ток автоматического выключателя
В случае с трехфазным подключением плиты, в щитке необходимо установить трехполюсный автомат с номинальным током 16 (А)
К примеру, ВА47-29 С32 от IEK:
Согласно, ПУЭ, п.7.1.79 для стационарного электрического оборудования УЗО можно не устанавливать.
- Выбор силовой розетки и вилки:
Мировоззрение, что для электроплиты довольно установить самую обыденную розетку, неверно. Она не сумеет выдержать высшую нагрузку и, в наилучшем случае, просто расплавится. Для массивных электроприборов применяются особые розетки, способные выдержать 7 кВт и поболее.
По материалу производства бывают из карболита и качественного пластика. 1-ый вариант – темного цвета, они, обычно, более дешевенькие.
Пластмассовые представлены, в главном, в белоснежном цвете. Они стоят дороже, отличаются высочайшим качеством и завышенным уровнем износоустойчивости.
Белорусские разъёмы — сочетание их цены и свойства.
Безусловно, они дороже украинских, но еще дешевле европейских аналогов. В собственной работе они выдерживают огромные мощности, и рассчитаны на работу более чем 32А, не считая того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.
- Подключение плиты через клеммник:
Этот вариант подключения универсален и в отличие от розеток подходит для 3-х фазного.
Непременно клеммники расположите в распределительно коробке. Если провод многожильный (например марки ПВС) воспользуйтесь вилочными либо кольцевыми изолированными наконечниками.
- Схема соединения провода в плите:
Сняв с задней панели плиты крышку, вы обнаружите не только лишь ряд медных перемычек, но и расположенную вблизи с ней схему трёх вариантов подключения.
Они рассчитаны на трёхфазное, двухфазное и однофазовое подключение к питающей сети.
Три фазы фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в данном случае нам устанавливать не надо.
Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предшествующей схеме:
- Воспользуйтесь нашими услугами для подключения электрической плиты в Спб:
Вызов мастера до КАД Безвозмездно
На старенькое место
1.Присоединение провода
2.Установка вилки либо клеммной колодки
3.Выравнивание корпуса по уровню, проверка устройства и инструктаж по эксплуатации
Стоимость работ 1190 руб
Установка с нуля
1.Прокладка провода открыто по стенке на клипсах
40 руб за метр прокладки + провод 3х4 150 руб за метр
2.Установка автомата защиты
250-300 руб + автомат 32А 100-300 руб
3.Работы в электрощите 250-500 руб
Почему стоит вызвать конкретно нас
Примеры наших работ (расположены с разрешения собственников квартир):
Пример расчета провода для питания электрической плиты
Пусть подразумевается проложить групповую однофазовую линию, питаю¬щую стационарную кухонную электрическую плиту мощностью Р = 5,8 кВт. Проводка должна быть выполнена отчасти открыто, отчасти в пластмас¬совой трубе. Нужно подобрать провода либо кабели соответственных марок и найти площадь их сечения.
Определение нрава помещения. Пусть по наблюдениям установлено, что пары либо конденсирующаяся влага выделяются только временно, в маленьких количествах, а относительная влажность больше 60%, но меньше 75%. Отно¬сим помещение к категории мокроватых.
Определение марки провода. По приведенным сначала главы таблицам устанавливаем, что как конкретно, так и в пластмассовых трубах во мокроватых помещениях можно прокладывать провода марок АПВ, АППВ.
Находим там же свойства этих проводов: АПВ — провод с однопроволочной дюралевой жилой в поливинилхлоридной изоляции; АППВ — провод тонкий с 2-мя либо 3-мя однопроволочными дюралевыми жилами, расположенными параллельно, в поливинилхлоридной изоляции.
Определение нужного числа жил.
Как подключить электрическую плиту без помощи других?
Понятно, что к контактам розетки штепсельного соединения стационарных плит присоединяют три провода (фазный, нулевой рабочий, нулевой защитный). Поэтому, предпочтение отдаем проводу марки АППВ с 3-мя токоведущими жилами.
Расчет силы тока. Силу тока находим по формуле:
По условию решаемой задачи принимаем РР = 5,8 кВт, II = 220 В, соsφ = 1.
Определение площади поперечного сечения жил по силе тока нагрузки.
По табл. 3.4 находим, что продолжительно допустимая сила тока для 3-х одножильных проводов, проложенных в одной трубе, составляет 28 А, при площади поперечного сечения, равной 4 мм2.
По табл. 3.6 находим, что, исходя из требуемой механической прочности проводов, групповые полосы сети освещения, бытовых розеток и распре делительные полосы силовой сети обязаны иметь сечение для дюралевых проводов более 2,5 мм2. Определенное по току нагрузки сечение (4 мм2) соответствует и требованию механической прочности провода.
Итоги расчетов: электрическую проводку в рассматриваемом случае можно выполнить проводом марки АППВ, трехжильным, с площадью попереч¬ного сечения каждой жилы 4 мм2.
Выбор кабеля для подключения электрической и индукционной плиты.
Электрические, индукционные плиты либо варочные панели — это приборы с большой мощностью, которые потребляют существенно больше электроэнергии, чем остальная домашняя техника. Вот поэтому для их подключения нужна отдельный кабель от автомата либо УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, цена электроэнергии ниже.

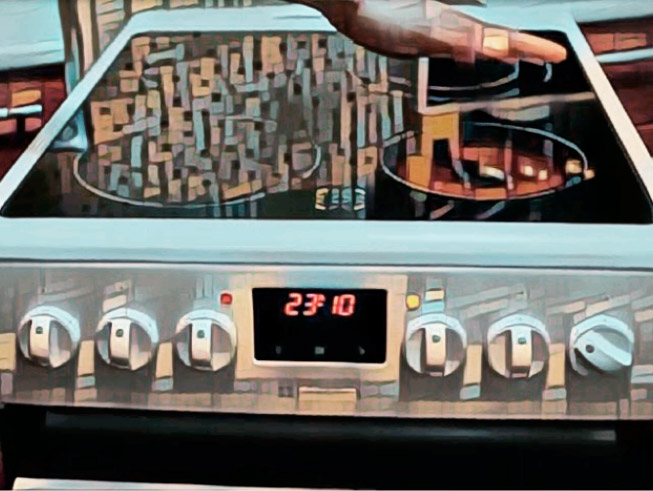

Разглядим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.
В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите кроме варочных поверхностей имеются еще электрическая духовка с вентилятором остывания. Паспортная номинальная мощность электрической плиты составляет: 6,8 кВт, плюс не запамятовывайте учитывать припас по мощности. Считаем, что для подключения нашей электрической плиты нужна более 8 кВт.
Средние значения мощности употребления электрических плит на рынке в 2018 году. Значения варьируются зависимо от типа плит и от ее способностей. Для определения четкого значения читайте технический паспорт к вашему изделию (можно отыскать по номеру модели плиты в вебе).
Для двухконфорочных (от 2 кВт до 5 кВт).
Для четырехконфорочных (от 5кВт до 11 кВт).
Итак, мы обусловили, что мне нужна подобрать кабель, который будет выдерживать нагрузку 8 кВт.
По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазовой сети 220В) либо 2,5мм2 (для трехфазной 380В).
| Сечение кабеля и выбор автоматического выключателя зависимо от мощности плиты. | ||||
| Мощность электрической, индукционной плиты либо варочной панели, кВт | Сечение жил кабеля, мм2 | Выбор "автомата" | ||
| 1-фазная сеть (220В) | 3-фазная сеть (380В) | 1-фазная сеть (220В) | 3-фазная сеть (380В) | |
| Наименее 3 кВт | 1,5 мм² | 1,5 мм² | 16A | 16A |
| 3-5 кВт | 2,5 мм² | 25A | ||
| 5-7,5 кВт | 4 мм² | 2,5 мм² | 32A | 25A |
| 7,5-10 кВт | 6 мм² | 40A | ||
Требуемое количество жил в кабеле находится в зависимости от избранной схемы подключения.
- для однофазовой сети будет нужно 3-жильный провод.
- для трехфазной сети будет нужно 5-жильный провод.

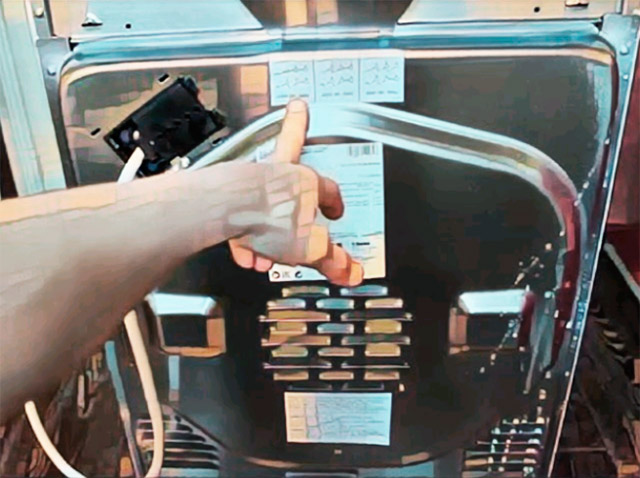

Схему подключения обычно можно узреть с оборотной стороны электроприбора.

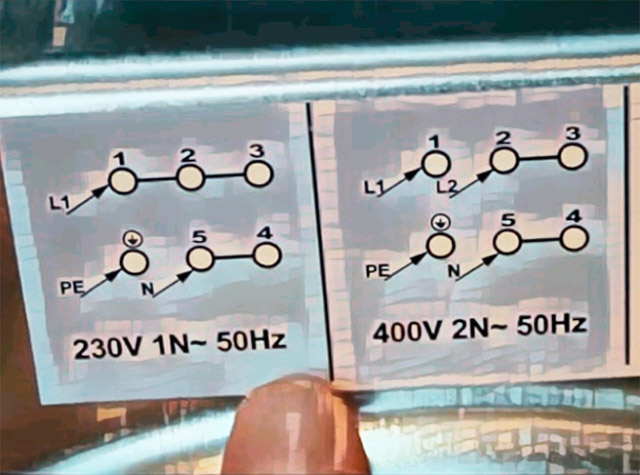

Схема слева — для подключения к 220 В, правая — для подключения к 380 В.
Я буду подключать по левой схеме к 220В.
На схеме:

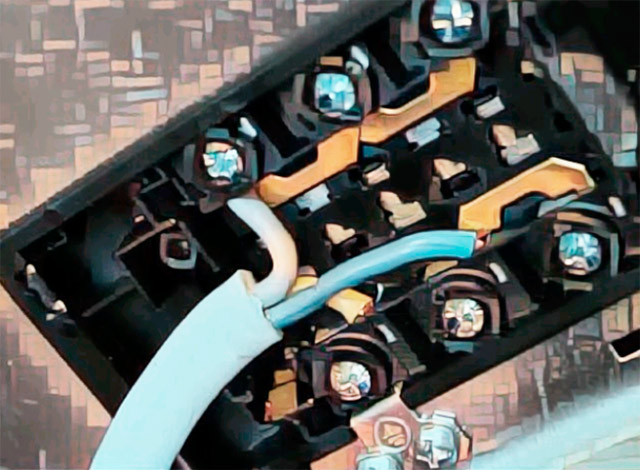

L1 — фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу.
N — ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем голубую жилу.
Pe это земля. К земле подключаем желто-зеленую жилу.
В автомате снова находим и проверяем индикаторной отверткой — фазу. Подключение стоит делать только после обесточивания всей системы.
От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится.
Непременное условие, которое должно соблюдаться, – кабель должен быть медным. Внедрение дюралевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.
Запрещено кооперировать осветительные и розеточные цепи с запиткой электроплиты!
Следует держать в голове, что в старенькых постройках производить подключение электрических устройств, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, появляться пожары либо вполне выходить из строя техника, делая неосуществимым ее предстоящий ремонт.
Очень нередко в комплектации новых плит кабель не предусмотрен (приобретается раздельно). Можно выполнить выбор кабеля без помощи других либо поручить это дело квалифицированным спецам, в том числе и его установка (если не обладаете подходящими умениями и познаниями).
Марки, применяемые при подключении электрических и индукционных плит.
Почаще для монтажа электроплит применяются кабеля марок: ПВС, NYM, ВВГ, КГ.
В моем случае для подключения электрической плиты мне будет нужно кабель 3×6. Трехжильный провод с сечением 6мм2.
Я избрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высочайший коэффициент сопротивления на извив и крепкость. Срок службы составляет от 6 до 10 лет (находится в зависимости от критерий эксплуатации).
Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!
Создатель: Дмитрий Самохвалов, технический редактор компании Rucam-Video.
Какой длины провод у варочной панели?
Длина соединительного кабеля, должна быть выбрана так, дабы его было довольно для свободного подключения (без какой-нибудь натяжки) от клемм варочной панели до силовой розетки. Почти всегда довольно 1,5 — 2 метра провода.
Какой кабель нужен для варочной панели?
Варочные панели – это очень массивные устройства, потому они требуют прокладки кабеля завышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм2.
Какая нужна розетка для варочной панели?
У варочной панели вилки нет, потому подбирать придется и вилку, и розетку. Для более массивных однофазовых моделей электроплит и шифанеров от 3.6 до 7 кВт пригодится силовая розетка с чертами 32 А/220 В и по мере надобности — особая вилка на 32А.
Какое напряжение необходимо для варочной панели?
Варианты подключения домашней варочной панели
Это однофазовая сеть на 220В, пореже – двухфазная на 220В либо 3-х фазная на 380В. Верный выбор провода считается принципиальным пт во время установки устройства, который не следует игнорировать.
Читайте также Что глядеть на Кинопоиске?
Какой нужен кабель для индукционной плиты?
Сечение кабеля находится в зависимости от нагрузки индукционной плиты: для тока 25 А следует проложить медный кабель сечением 4 кв. мм, для нагрузки 32 А — 6 кв. мм. Для неопасной эксплуатации индукционной плиты проводка обязана иметь рабочее защитное заземление.
Можно ли подключить варочную панель в обыденную розетку?
Потому лучше применять специальную вилку и розетку для плит, рассчитанную на токи до 40А. Если у вас индукционная панель мощностью более 3,5квт, то подключение через обыденную вилку и розетку тем паче запрещено! … Для подключения вилки пригодится провод. Не всегда он идет в комплекте.
Какое сечение провода необходимо для электроплиты?
Для подключения таковой же плиты к однофазовой сети (220В) будет нужно 3-х жильный кабель сечением 6 мм2. (3х6 мм2).
Где лучше расположить розетки под варочную панель?
Розетка для плиты
Расположить их необходимо под рабочей поверхностью, примыкающей с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стене десктопа за которой находится розетка необходимо вырезать отверстие.
Какая должна быть розетка для духового шкафа?
Основное требование по размещению розетки – не располагать ее конкретно за духовым шкафом. Сможете ее установить слева, справа либо как говорилось выше – под ним, конкретно около пола.
Какая вилка у электроплиты?
Варочная поверхность либо электроплита – это, в большинстве случаев, более энергоемкое электрическое оборудование в хоть какой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, потому стандартная, обычная всем, вилка Schuko (см.
Какой автомат поставить на варочную панель?
Будет нужно трёхполюсный автомат на 32 либо 20 Ампер зависимо от мощности варочной поверхности либо духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата.
Читайте также Как поставить пароль на свою страничку в контакте?
Как верно установить индукционную варочную панель?
Для обеспечения соответствующей вентиляции и во избежание перегрева прилегающих поверхностеи варочная панель должна быть установлена: на наименьшем расстоянии 40 мм от задней стены либо от любои вертикальнои поверхности; между просветом под варочную панель и размещенным снизу кухонным элементом должно быть расстояние не …
Какое сечение провода для электрического духового шкафа?
Стандартные электрические духовые шкафы рассчитаны на энергопотребление порядка 3,5-3,8 киловатт, другими словами проводка обязана иметь припас прочности в 4 киловатта. Никакой провод шириной 0,75 мм такую нагрузку не сумеет выдержать, потому основной выбор встает между проводами шириной сещения 1,5 либо 2,5 мм.
Какой мощности должна быть индукционная плита?
Мощность и энергоэффективность
Под мощностью в варочных индукционных устройствах понимается объем потребленной электроэнергии – 3500-10000, в среднем 6600-7200 Вт либо 2 кВт в час.
Можно ли устанавливать индукционную варочную панель над духовым шкафом?
Индукционные плиты и варочные панели нельзя устанавливать над духовками, посудомоечными и стиральными машинами, также холодильниками, морозильниками и другими устройствами с металлическими поверхностями О да!
