Сечение кабеля для дома 15 квт

Рациональные сечения для вводного кабеля — это 10, 16, 25 мм2, при max допустимом токе соответственно: 50, 70, 85А (для подземного ввода), и 80, 100, 140А — для воздушного. К примеру, к медному проводу сечением 10 мм2 можно подключить мощность от 15 кВт на напряжение 230В и от 30 кВт на напряжение 380 В.

Каким проводом делать ввод в дом?

Для того дабы ввести устройство в дом, обычно применяются кабели СИП 2 либо 4. Они все имеют особые жилы с одинаковым сечением в 16 кв. мм. С одной стороны, этого полностью хватает для среднего потребителя, а с другой, наименьшее сечение дюралевых проводов просто запрещено.

Какой кабель на 12 квт?

Мощность печи (кВт)Сечение медного кабеля (мм2 )4,55×1.53×46.05×1.53×68.05×2.53×612.05x43x10Ещё 5 строк

Какое сечение медного провода необходимо для 6 квт?

К примеру, сумма мощностей электродуховки, электрического чайника, тостера и миксера составляет 5 кВт. Соответственно для высококачественной работы техники нужен провод, выдерживающий нагрузку от 6 кВт. Хорошим вариантом будет медный круглый провод, имеющий сечение 2,5 мм.

Читайте также Почему в автоклаве сорвало крышки с банок?

Какое узо ставить на 15 квт?

Лучше поставить АВ + узо. Если у вас 15 кВт то автомат 25А, а узо лучше помощнее т. е. 40А — разница в стоимости будет относительно маленькая, а толк будет.

Какое сечение кабеля необходимо для 25 квт?

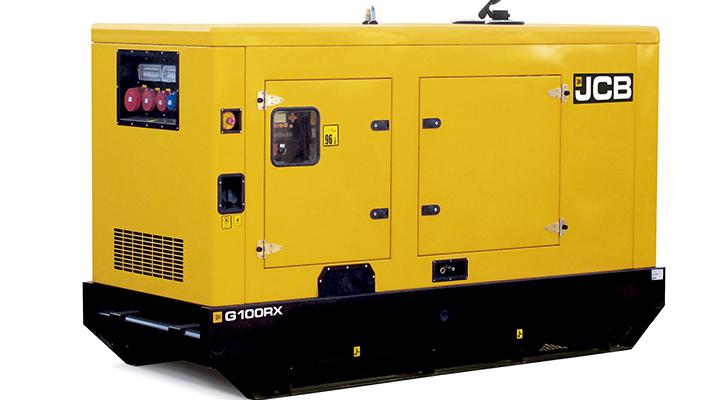

Таблица выбора сечения кабеляМощность ДГУ, (кВА/кВт)Сечение провода S1, (мм2)Автомат вход/выход, А27 / 21,664040 / 32166360 / 48258090 / 7250160Ещё 18 строк

Как провести электричество в доме своими руками?

1. Отключить электроэнергию.
2. Выполнить штробы в стенках под укладку кабеля, согласно схеме.
3. Разрезать кабель на подходящие отрезки (от вводного щитка к распределительной коробке, от коробки к люстре, бра и т. …
4. Провести линию освещения, начиная от вводного щитка. …
5. Подключить выключатели и осветительные приборы в комнатах.

Какой кабель нужен для 3 фаз?

Если заземление будет устанавливаться к столбу, то пригодится пятижильный кабель, имеющий 3 фазы, рабочий и защитный ноль. Точка ввода кабеля в дом, должна быть не ниже чем 2,75 м.

Как верно выполнить ввод электричества в древесный дом?

Согласно нормам ПУЭ, ввод электрического кабеля в хоть какой, в том числе и древесный дом, должен осуществляться на высоте более 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п. 2.4.55) и более 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Какой кабель нужен на 5 квт?

Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его нужно проводом, рассчитанным более чем на 25 А, и для медного провода сечение должно быть более 3,2 мм². Учтите, из ряда желательных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм² и т.

Какой кабель на 2 квт?

Поэтому, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В пригодится медный трехжильный кабель с сечением каждой жилы 0,5 мм2. Еще проще избрать сечение провода для подключения трехфазного мотора, исходя из величины тока его употребления, который всегда указывается на шильдике.

Читайте также Кожа вороток что же все-таки это такое?

Как высчитать мощность по сечению кабеля?

R = ρ · L/S (2), где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения. Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а означает выше и активная мощность, которая гласит о более сильном нагреве.

Какой кабель нужен для 9 квт?

Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 в состоянии «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – выше 8 и 10 кВт. Этого полностью хватит для питания розеток, устройств освещения либо электроплит.

Какое сечение медного провода необходимо для 10 квт?

More videos on YouTubeСечение токопроводящей жилы, ммМЕДЬНапряжение,220 ВНапряжение, 380 Вток, Амощность, кВт1,51910,52,52716,5Ещё 10 строк

Какое сечение провода необходимо для 5 5 квт?

Так как 5,5 кВт для маленького личного дома либо стандартной квартиры – это обычная нагрузка, то подводить к ним лучше провод медный. А так как в большинстве случаев это прокладка по воздуху, то из таблицы становится понятным, что для таковой подводки электроэнергии для вас будет нужно провод с поперечным сечением 2,5 мм².

Подключение электричества к личному дому 15 квт

Законом и нормами в Русской Федерации разрешено подключать электричество мощностью до 15 кВт к хоть какому личному дому. Процедура дизайна документов сложная. Нужна доказать нужные номиналы напряжения и тока, собрать нужные документы для дизайна контракта. Ну и сроки подвода энергии к строению не всюду одинаковы. Давайте разглядим тщательно такую функцию, как подключение электричества к личному дому 15 квт и вопросы, которые необходимо учесть еще до покупки недвижимости либо участка.

На что необходимо направить внимание прежде всего

Еще 20 5 лет тому вспять и ранее дома проектировали с учетом подвода всего 3 кВт. В таком доме древняя разводка не подойдет для присоединения 15 кВт. Провода в стенках необходимо поменять либо дополнить новыми.

Позднее, сначала нашего века сечение проводов в домах обеспечивали подключение 5 кВт, 220 V. Оформляйте к такому дому трехфазное присоединение, общей мощностью 15 кВт. В таком случае необходимо дополнить разводку еще 2-ух фаз. Это проще, чем поменять провода во всем доме.

На новый участок можно подвести однофазовое напряжение либо три фазы мощностью до 15 кВт. Если линия электропередач находится в границах 25 м, присоединение может быть в течение 2-ух теплых месяцев либо резвее. В неприятном случае сроки работ могут быть больше 6 месяцев. Выбирайте участок с учетом расположения линий электропередач.

Допустим, для вас необходимо больше 15 кВт для обеспечения энергией всех нагрузок в доме. Возможность подведения дополнительной мощности выясняйте заблаговременно в организации, обслуживающей силовые полосы.

Адресок организации, обслуживающей наиблежайшие полосы электропередач можно узнать у соседей, либо в местной администрации. На письменный запрос бюрократы должны предоставить ответ в течение 15 дней.

С чего начинать

Итак, вы обусловились с участком и домом. У вас есть электроэнергия недостаточной мощности либо проект на новое строение. До начала последующих действий необходимо выполнить обоснование на подключение 15 кВт. Другими словами перечислить приборы и устройства, которые вы планируете применять в доме и на участке.

Составить перечень просто. К примеру:

• Стиральная машина — 1,5 кВт.
• Холодильник — 0,8 кВт.
• Бойлер — 2,5 кВт.
• Утюг — 1,2 кВт.
• Электрочайник — 2 кВт.
• Насос для скважины — 1,5 кВт.
• Насосная станция для обеспечения подачи воды — 0,8 кВт.
• Музыкальный видеоцентр — 1,2 кВт.
• Компы 3шт, общей мощностью — 1,5 кВт.

Не хватает еще 2 кВт. Добавьте пол с электроподогревом в ванной мощностью 2 кВт. Либо другую нагрузку, которая должна работать совместно с перечисленными устройствами сразу. Даже если вы и не планируете устанавливать теплый пол, этого никто, не считая вас, не знает. Определив перечень устройств, работающих сразу, вы обоснуете подведение к дому 15 кВт, а не наименьшей мощности.

Если к дому уже подведено электричество, вы сможете подать документы на повышение мощности. Требования при всем этом не изменяются.

Что лучше избрать, однофазовую линию либо три фазы?

Выбор есть не всегда. В большинстве случаев есть возможность подключить 380 V, три фазы общей мощностью до 15 кВт. Этот вариант имеет достоинства:

• Будет нужно для подключения кабель с проводами наименьшего сечения. Он стоит дешевле.
• Легче подключать трехфазные электромоторы, не необходимы дополнительные конденсаторы.
• 380 V применяются во время проведения строй работ.
• Три фазы понадобятся в мастерской.

При использовании трехфазного напряжения следует умеренно распределять нагрузку между фазами. С учетом включения устройств в различное время. Это труднее высчитать без помощи других, чем при подключении к полосы 220 V. Если использовать трехфазные движки и приборы вы не планируете, дополнительные расходы на провода вас не тревожут, то подайте заявку на присоединение к дому одной фазы 220 V мощностью 15 кВт. Когда у сетевой компании есть возможность сбалансировать потребителей по фазам, вы получите разрешение на однофазовое подключение.

Какие документы необходимо собрать

Для получения разрешения на присоединение к электросетям потребуются:

1. Заявка. Стандартный бланк можно заполнить в обслуживающей энергосети компании либо дома, скачав документ в вебе.
2. Перечень станков и устройств, потребляющих энергию.
3. Копии документов, подтверждающих ваши права собственника на дом либо участок.
4. План земляного участка с указанием линий с электропроводами.
5. План участка либо строений.
6. Копию паспорта обладателя участка либо лица, оформляющего документы по доверенности.
7. Доверенность, если документы оформляет не обладатель недвижимости.

Заявку необходимо заполнить в 2-ух экземплярах. Один экземпляр с подписью сотрудника, принимающего документы, остается на руках у владельца дома либо доверенного лица.

В бланке необходимо указать:

• ФИО человека, который занимается оформлением документов. Это может быть владелец участка либо доверенное лицо.
• Дату выдачи паспорта, серию и номер. Либо данные документа, удостоверяющего личность.
• Адресок, по которому зарегистрирован подающий заявку человек.
• Наименование устройств, потребляющих энергию.
• Сроки подключения устройств. К примеру, во время стройки потребление энергии может отличаться от той, когда объект будет введен в эксплуатацию.
• Мощность подключаемых устройств.
• Название организации, с которой вы согласны заключить контракт поставки энергии.
• Разрешение на строительство. Этот документ прилагается в случае, когда на участке еще ничего нет.

Заявление можно подать не только лишь лично. Предусмотрен прием документов по почте. Отправляйте два экземпляра заполненного бланка, вышеперечисленные копии и перечень всех документов в письме.

Самый обычный и резвый метод отправки документов обеспечивает веб. Зарегайтесь на веб-сайте организации, обслуживающей электролинии, заполните бланк и отправьте копии.

Об ошибках в поданных документах сетевая компания должна сказать в течение 6 дней. Если все нормально, заявителю направляется два экземпляра контракта с подписями в картонном виде. К договору прилагаются технические условия (ТУ). Контракт и ТУ изготавливают в течение 15 дней.

Получив контракт, для вас необходимо его подписать и выслать в компанию. Либо пользоваться электронной подписью, оформив все документы на веб-сайте организации.

Когда подключат свет

Итак, у вас на руках есть контракт и ТУ. В критериях перечислены меры, выполнив которые вы приведете участок в согласовании с требованиями сетевой компании. Обычно их интересует узел учета и автоматы, отключающие провода в аварийной ситуации. Обычно, ящик со счетчиком устанавливается на столбе (трубостойке) с внешней стороны участка.

На видео ниже показан пример выполнения ТУ. Направьте внимание на экономную трубостойку. Ее можно установить без помощи других.

В зимнее время подключение может быть в этом случае, если столб и провода размещены поблизости от узла учета. Когда нужна установить дополнительные опоры для проводов, время на выполнение работ со стороны сетевой компании может быть увеличено до 1-го года. Сроки выполнения обязанностей сторонами указываются в договоре.

Сколько и за что необходимо платить

Итак, вы оформили документы и готовы принять мощность величиной до 15 кВт. Тогда необходимо оплатить льготный тариф на подключение в размере 550 рублей. Если вы увеличиваете мощность до 15 кВт, то и в данном случае необходимо оплатить обозначенную сумму.

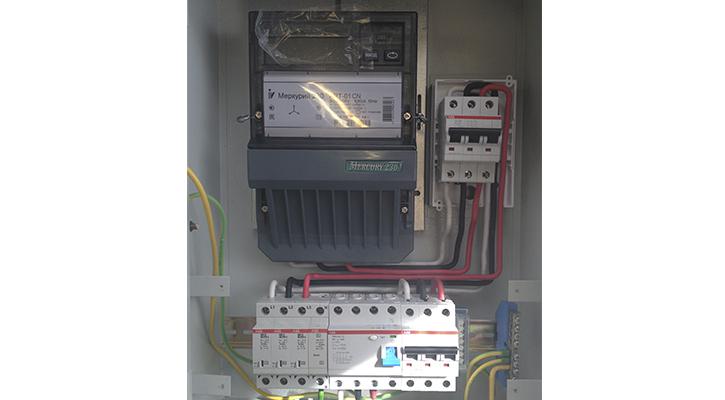

Не считая тарифа, вы оплачиваете цена счетчика и автоматов, работы по установке столба с ящиком учета, цена кабеля от ящика к распределительному щиту в доме и несете другие издержки, связанные с укладкой проводов в доме.

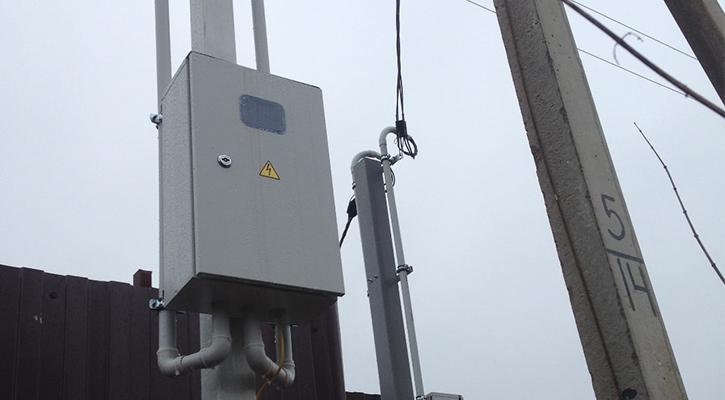

Но не всегда есть возможность вынести пункт учета на столб с наружной стороны участка. Вероятны подсоединения, которые потребуют дополнительных издержек от потребителя:

• Навеска воздушной полосы до входа в дом, прокладка кабеля до счетчика. Материалы и работы оплачивает заказчик.

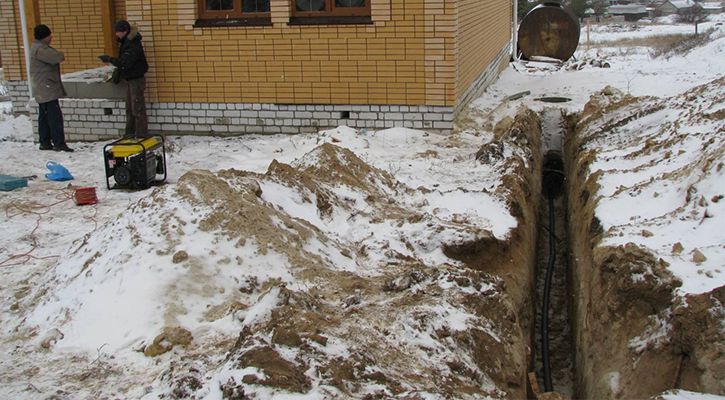

• Прокладка под землей кабеля от столба силовой полосы. Все работы и цена кабеля оплачиваются потребителем.

Таким макаром, установив узел учета с наружной стороны участка, вы экономите на работах по прокладке полосы к размещенным на опорах проводам.

Подробные сведения о цены всех работ представлены на видео, смотрите ниже.

Что обеспечивает льготный тариф на подключение

Оплатив 550 рублей, вы получаете электроэнергию по самой низкой категории надежности. Всего гарантийных уровней три:

1. Самый высочайший уровень обеспечивает непрерывное электрообеспечение поликлиникам, компаниям с непрерывным технологическим циклом. Такие потребители запитываются как минимум от 2-ух подстанций.
2. По 2-ой категории подключаются фабрики пищевой индустрии, университеты, мед учреждения. Их подсоединяют к двум подстанциям, а гарантии подачи энергии ниже, чем в первом случае.
3. Другие потребители запитываются от одной подстанции. В случае трагедии они сами обеспечивают себя энергией от бензогенераторов либо аккумов.

Для личных домов нет способности подвести электроэнергию с высочайшей степенью надежности поставок. Но можно приобрести генератор либо блок бесперебойного питания.

Когда нет способности использовать тариф 550 рублей

Льготный тариф не оформляют, если:

• Участок от подстанции размещен далее, чем 300 м в городке, 500 м в сельской местности.
• Потребитель уже оформил подсоединение к электролиниям в этом городском окружении в течение последних 3-х лет.
• Мощность выше 15 кВт

В перечисленных случаях сумма на подключение к электросетям будет больше, чем рассмотренный тариф.

Спорные ситуации

Процедура подключения 15 кВт к личному дому стандартна. Трудности могут появиться, если участок размещен на границе зон, которые обслуживают две сетевые компании. Выбирайте компанию, столбы которой размещены поближе всего к участку.

Несоблюдение сроков подключения по вине обслуживающей электролинии компании — редчайший, но вероятный вариант. Во время стройки отсутствие электроэнергии может привести к дополнительным затратам, к невыполнению обязанностей с участниками строительства.

Заключайте контракта с подрядчиками, беря во внимание возможность смещения сроков присоединения объекта к электросетям.

Всегда сохраняйте контракта и акты с сетевой компанией, включая выданные ТУ. Это поможет для вас отстоять свои права в суде и компенсировать убытки.

Самостоятельное подключение к электросети

Воспрещается подключаться к сетям переменного тока без помощи других. Либо наращивать мощность употребления без разрешения. Нарушитель будет обязан заплатить штраф за нелегальное внедрение электроэнергии. Не считая штрафа, оплачиваются киловатты, которые считают исходя из применяемой нагрузки. При всем этом обосновать, что включали приборы исключительно в течение 1-го либо нескольких часов способности не будет. Учитывают наивысшую мощность всех устройств и их работу за весь период несанкционированного подсоединения.

Нарушителя могут отключить от источника электричества.

Не стоит следовать советам, когда молвят о последующей легализации нелегального подключения к электролинии. Дешевле и надежней оформить документы и присоединить все нагрузки официально.

Может быть, для вас также будет любопытно прочесть про насосную станцию для личного дома.

Подобрать сечение кабеля

Вопрос:
Купил однофазовый стабилизатор напряжения Фаворит на 10 кВА, помогите подобрать сечение кабеля для подключения.

Ответ:

Выбор сечения кабеля находится в зависимости от мощности присоединенной нагрузки либо силы тока ( I ) протекающего в электрической цепи также напряжения однофазового -220 либо трехфазного-380 вольт.

Исходя из вашего запроса воспользуемся таблицей, но поначалу необходимо перевести кВА в кВт . 10 кВА будет равно приблизительно 8 кВт.

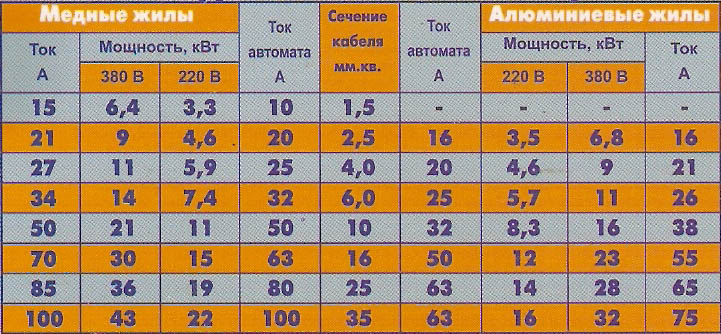

Таблица подбора сечения кабеля.

Главные виды сечения: 0.75; 1; 1.5; 2.5; 4; 6; 10,16,35. Единица измерения сечения – квадратный мм (мм²).

Если электрическая проводка у вас на дому дюралевая, то советуем избрать кабель дюралевый сечением 10 мм². В случае применения медного провода для вас будет нужно провод медный сечением 6 мм². Количество жил в проводе и марка кабеля подбирается персонально исходя из критерий монтажа и прокладки.

Про сечение провода.

По современным техническим условиям, реальное сечение провода может отличаться от того которое обозначено на маркировке провода, такое может допускаться при условии свойства проводника в проводе, другими словами если материал провода соответствует проводимости, такое может быть при использовании более высококачественной меди.

Смонтировать стабилизатор напряжения в жилом (теплом) помещении рекомендуется кабелем марки ПВС, ВВГ, ВВГнг, NYM. Марка кабеля выбирается в зависимости от места и удобства монтажа, температуры окружающей среды, пожарной безопасности. Для прокладки на улице, к примеру в траншее необходимо использовать бронированный кабель. Этими же проводами можно подключить источник бесперебойного питания, электрическую станцию бензиновую либо дизельную.

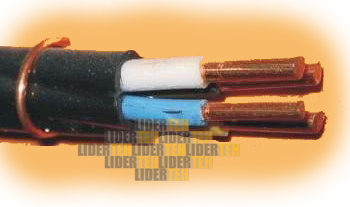

ВВГ — силовой кабель, созданный для прокладки в сухих и мокроватых производственных помещениях, на особых кабельных стапелях, эстакадах, в блоках. Кабель ВВГнг-LS отличается от стандартного тем, что его оболочка содержит негорючие материалы, потому он с фуррором применяется для увеличения уровня электрической безопасности объекта.

Видео обзор на кабель для монтажа ВВГнг-LS

Советуем для вас брать кабель либо провод с припасом. Понятно что, в случае нехватки провод можно и нарастить, но целый всегда надежнее собранного из кусочков.

Для высококачественного монтажа с гарантией советуем обращаться в нашу компанию, при приобретении стабилизаторов в нашем веб магазине для будут действовать прибыльные условия покупки и монтажа. Примеры наших работ можно поглядеть в разделе наши работы .
