Хорошего времени суток. Изучая статьи в вебе на тему электромонтажа, нередко натыкаюсь на советы горе электриков про выбор автоматов по сечению кабеля для его защиты в квартирах и личных домах. А конкретно, что кабель сечением 2,5мм 2 можно защищать автоматическим выключателем С20А. Либо для розеток, защищаемых автоматом 16А, довольно 1,5мм 2 . Не достаточно того, что они игнорируют и нарушают ПУЭ и ГОСТ, но и не обращают внимания на время токовые свойства автоматов. Давайте разберемся в этом вопросе и поставим точку. Выбор автоматов по сечению кабеля.
Что нам молвят регламентирующие документы?

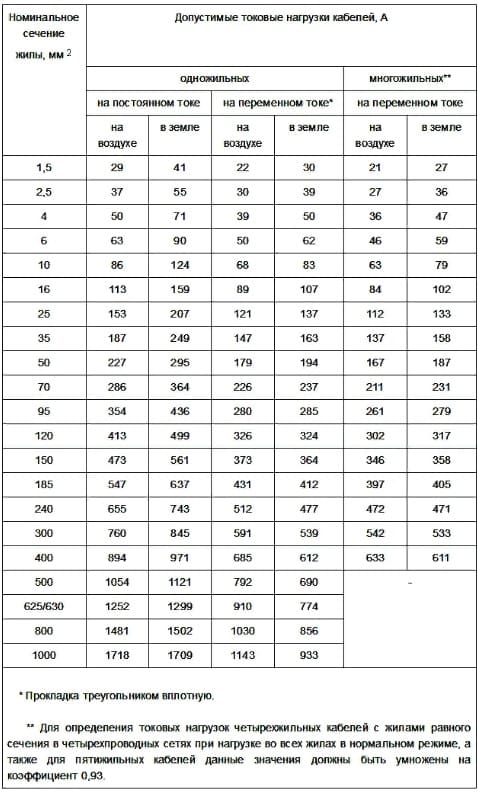

ГОСТ 31996-2012, п.10.8 «Допустимые токовые нагрузки кабелей при обычном режиме работы и при 100%-ном коэффициенте нагрузки кабелей не должны превосходить обозначенных в таблицах 19, 20, 21 и 22, если другое не установлено в технических критериях на кабели определенных марок». Выбор автоматов по сечению кабеля.
Для примера возьмем кабели ВВГнг-LS 3х1,5 и 3х2,5 .Итак, по таблицам для ПУЭ – 19 и 21А, 31996-2012 – 21 и 27А соответственно.
Расчет и выбор автоматов по сечению кабеля.

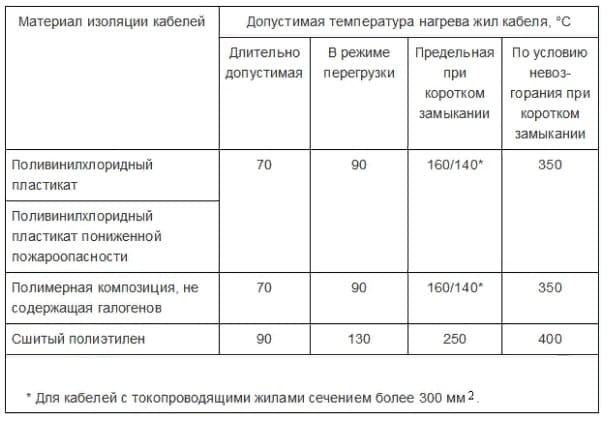

Для проверки примем данные из табл. ГОСТ31996-2012. Согласно нее 18 такого же ГОСТа, очень разрешенный нагрев жил ВВГнг-LS — 70⁰ С. П 10.9 говорит, для того дабы высчитать токовые перегрузки нужна данные из табл. 19 перемножить на коэффициент 1,16 при прокладке в воздухе.
Вычисляем: 21А*1,16 = 24,36А – 1.5 мм 2 в режиме перегрузки;
27А*1,16 = 31,32А – два с половиной мм 2 .
Вводим поправочные коэффициенты из 1.3.3. Правил Устройства Электроустановок для t воздуха +25⁰ С, который равен – 0,88:
24,36*0,88 = 21,43А – 1,5мм;
Сейчас, производим выбор автоматов. Времятоковые свойства срабатывания термического расцепителя для автоматов С10А и С16А – 1,13 – 1,45. Другими словами, если через автомат будет перейти электроток 1,13 от его номинала, то он отключится через 1ч либо боле. При токе – 1,45 – наименее чем за час.
Считаем: 10А*1,45 = 14,5А и 16*1,45 = 23,2А, и 20А*1,45 = 29А.
В конце концов, давайте сравним результаты, которые у нас вышли.
Автомат С16А при токе 23,2А отключится максимум через 1ч, а сечение 3х1,5мм 2 имеет наибольший электроток в аварийном режиме – 21,43А. Вывод – шестнацатиамперным автоматическим выключателем защищать жилы в 1.5 квадрата НЕЛЬЗЯ!

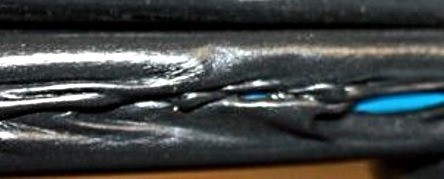

Оболочка кабеля расплавилась от перегрузки.
Та же история и для 2-ух с половиной квадрат – у него наибольший вероятный ток – 27,56А, а защитный аппарат С20А сработает через час при 29 амперах. Выбор автоматов по сечению кабеля.
Вывод: При некорректно избранных номиналах автоматов, кабели будут греться выше допустимой температуры, что приведет к досрочному разрушению изоляции, что в последствии, станет предпосылкой недлинного замыкания.
Как избрать СИП кабель?
СИП кабели – это универсальные и надежные проводники электрического тока. Такие провода сейчас довольно популярны по нескольким причинам: удобство прокладки, универсальное использование, широкий выбор вариантов.
Самонесущие изолированные провода (СИП) используют в сетях как с малым, так и с высочайшим напряжением – от домашней сети 220 В до 20 кВ. Основная особенность – это простота прокладки. Такие кабели не требуют дополнительного армирования – при воздушной прокладке они отлично держат форму и не провисают под своим весом. А благодаря неплохой изоляции даже при схлестывании кабелей (нередко случается при сильных порывах ветра) не происходит куцее замыкание.
Вот почему сейчас неизолированные старенькые провода в городских линиях передач меняют на СИП. Что уж гласить о прокладке новых линий. Поглядим, как верно избрать самонесущий изолированный провод для вашего дома.
Какие типы проводов СИП на сей день доступны
Существует несколько главных типов схожих кабелей:
- СИП-1. Таковой провод состоит из нескольких изолированных жил (изоляция – сшитый целофан), при всем этом нулевая жила остается неизолированной;
- СИП-2. Конструкция такового кабеля будет подобна первому варианту, но нулевая несущая нить также имеет изоляцию. Такие провода обычно используют для прокладки воздушных линий. В большинстве случаев это магистральные электропроводы между городками и поселками, также ответвления к населенным пт. Броско и то, что кабель этого типа можно применять в холодном и умеренном климате, в грозных критериях окружающей среды – под воздействием низких температур уникальная изоляция не портится и не трескается. Также выбор продиктован и очевидной практичностью – кабель выдерживает нагрев до 900 градусов по Цельсию в течение долгого времени, потому не портится и не зажигается при перепадах напряжения;
- СИП-3. Таковой провод имеет изоляцию из сшитого целофана. Он применяется в всех температурных критериях – как в горячем, так и в холодном климате. При всем этом рабочая температура такового кабеля составляет от минус 200 до плюс 900 градусов – их можно смело применять в качестве воздушных линий, к примеру, в жарких цехах;
- СИП-4. Этот кабель не имеет несущей жилы – обычно он состоит из 2-ух либо 4 токоведущих нитей. Выбор такового кабеля – это решение для применения конкретно в домах потребителей энергии либо для подвода к домам;
- СИП-5. Конструкция такового кабеля идентична с устройством предшествующего варианта. Но любая жила имеет отдельную оболочку, потому часто такие провода применяют для прокладки между населенными пт (благодаря высочайшей прочности). Разработка производства такового кабеля – одна из самых сложных.
На что направить внимание при подборе провода
Особенного внимания заслуживает вопрос выбора сечения кабеля. Все описанные выше виды СИП могут иметь различное сечение, которое, как нетрудно додуматься, связано впрямую с физическими чертами провода и его способностью противостоять нагрузкам, проводить ток, выдерживать определенное напряжение.
Так, к примеру, провода СИП-3 могут иметь сечение от 35 до 150 мм. При всем этом пропорционально изменяется и допустимая долгая сила тока – от 200 до 485 ампер.
Также кабели с различным сечением могут выдерживать разную температуру и разную продолжительность нагрева. Эти характеристики нужно учитывать при выборе провода. Если мы говорим об обыкновенном домашнем использовании, то заморочек появиться не должно. Температура окружающей среды изредка подымается выше пятидесяти градусов и ниже минус пятидесяти. С такими температурами отлично управляются любые типы СИП.
Более высочайший нагрев может достигаться за счет перегрузок, которых в обыкновенной городской сети не так много. Потому для дома подойдет хоть какой провод типа СИП-4 (ранее именовался СИП-2А).
Существует три вида кабелей СИП:
- с изоляцией из стойкого к уф-излучению целофана;
- с изоляцией из стойкого к атмосферным воздействиям целофана;
- с изоляцией из целофана с пониженной горючестью.
Выбирать вариант следует, ориентируясь на главные угрозы, которые могут появиться для проводов на вашем участке. Так, к примеру, если провод проходит в конкретной близости от термоизоляции либо над мангалом, то стоит направить внимание на негорючий кабель. Если же вы живете в солнечном климате, то верно будет направить внимание на провод с изоляцией из светостабилизированного сшитого целофана, который не разрушается под воздействием ультрафиолета. Атмосферостойкая термопластичная изоляция подойдет для тех районов, где наблюдается частая смена температуры либо же бывают экстремально низкие либо экстремально высочайшие температуры.
Несколько обстоятельств избрать СИП-4
Обстоятельств для применения конкретно этого провода для ввода электричества в дом огромное количество:
- надежность. Такие провода (даже с учетом отсутствия несущей жилы) имеют высшую крепкость – они не обрываются даже при ураганном ветре;
- простота монтажа. Для спуска кабеля от вышки ЛЭП применяется особая арматура (либо просто неизолированные провода). При всем этом не нужна применять траверсы и крюки;
- безопасность. Даже если случится обрыв кабеля, то от деяния электрического тока навряд ли кто-то пострадает, так как провода изолированные. Более того, при схлестывании кабелей никогда не происходит куцее замыкание – снова же благодаря изоляции;
- эстетика. При вводе в личный дом немаловажную роль играет и эстетический нюанс. Провода СИП-4 имеют более осторожный внешний облик (в особенности при вводе трехфазного электричества).
Выбор кабеля для дома – это не самая непростая задачка. Обусловиться с выбором для вас посодействуют подробные таблицы номинального напряжения и силы тока, которых огромное количество в открытом доступе. Также направьте внимание на воздействия, которым будет подвергаться провод, также граничные физические свойства.
Проанализировав эти характеристики, вы можете безошибочно подобрать подходящий кабель для вашего дома.
