Кому необходимо умное зеркало? Много кому. Я, когда такое увидел, здесь же возжелал выкинуть наш календарь с маркерной доской. Майкл Тиув сделал потрясающую работу по созданию хорошей расширяемой платформы для умных зеркал, которая позволяет всем желающим без помощи других делать такие зеркала. Если для вас данная тема увлекательна — загляните на веб-сайт проекта MagicMirror.
Тут я желаю поведать о том, что необходимо для проектирования и сборки собственного умного зеркала. Я, не считая того, коснусь здесь и темы сотворения рамки для такового зеркала.
Для тех, кто ранее с умными зеркалами не сталкивался, обрисую в 2-ух словах сущность проекта. За зеркалом, прозрачным с одной стороны, располагают монитор. При безупречном освещении всё, что на дисплее выведется чёрным, будет смотреться как зеркало. А всё белоснежное (либо имеющее другой высококонтрастный цвет) будет просвечивать через зеркало. Мне хотелось выполнить нечто вроде информационной панели для всей семьи, на которую выводились бы календари, списки покупок, сведения о погоде. Я подумывал и о том, дабы встроить в это зеркало AlexaPi (подробнее об этом я расскажу позднее). Я заинтриговал супругу рассказом о том, как это зеркало сделает лучше нашу жизнь и поможет резвее управляться с делами, и принялся за работу.
Умное зеркало
Материалы
▍Стекло (зеркало)
Я пользовался зеркалом Pilkington Mirrorpane. Оно оказалось самой дорогой частью проекта (200 канадских баксов). Я, читая различные материалы на тему умных зеркал, вызнал, что неплохого эффекта люди добивались, используя плёнку, прозрачную с одной стороны, на акриловом стекле. В одной местной фирме мне отрезали подходящий кусочек 6-миллиметрового зеркала Pilkington Mirrorpane. При правильном освещении оно отлично совладевает со собственной задачей. Если освещение оказывается очень броским, то картину с монитора, который находится за зеркалом, видно ужаснее. Производитель советует соотношение между освещённостью задней и фронтальной части зеркала в 8:1. В таких критериях зеркало должно давать отличные результаты. Не считая того, это зеркало имеет янтарный колер. Смотрится он приятно, но выбирая такое зеркало нужно учесть то, что поменять его цвет не получится.
▍Дисплей
В качестве монитора для этого проекта я использовал 39″ LED TV Insignia NS-39D400NA14. Стоит он 150 канадских баксов. Я столкнулся с неуввязками, которые касались команд HDMI CEC для включения и выключения монитора, но сумел эти задачи обойти (подробнее об этом я расскажу ниже).
▍Дерево
Я — столяр-любитель. Рамку для зеркала я сделал из того, что нашлось под рукою. Это была фанера, облицованная орешком. Дерева в этом проекте, по сути, не настолько не мало, ну и облицовка из орешка особенной роли не играет, но мне нравится работать с этим материалом.
▍Raspberry Pi 3
Плата Raspberry Pi 3 в схожем проекте понадобится тем, кто собирается воспользоваться интегрированным Wi-Fi-модулем. Подобные проекты делают и на базе Raspberry Pi 2, и даже на Raspberry Pi Zero.
▍Источник питания
▍USB-микрофон
SunFounder USB 2.0 Mini Microphone и удлинительный USB-кабель для него
▍Датчик движения
▍Светодиод
Тут я использовал RGB-светодиод.
Части проекта, написанные на 3D-принтере
Те части проекта, которые нужно напечатать на 3D-принтере, я, в главном, спроектировал сам. Ниже приведён перечень ссылок на надлежащие файлы. Вы сможете свободно ими воспользоваться.
Сборка компонент
Ах так смотрится задняя часть зеркала, представленная экраном и другими компонентами.
Соединение компонент проекта
Рамка для зеркала
Здесь я желаю показать для вас видео, посвящённое созданию рамки для зеркала. То, что у меня вышло, мало отличается от чертежей, с которых начиналась работа.
Создание рамки для зеркала
Настройка системы
Я не задумывал этот раздел как исчерпающее управление по настройке умных зеркал. Здесь я расскажу только о самом главном. А конкретно, я установил Raspbian Stretch Lite, а позже следовал этому управлению.
Поначалу я поэкспериментировал с обилием модулей для MagicMirror, сделанных энтузиастами. А уже позже отобрал самое принципиальное. Если вы будете идти моим путём, то советую хотя бы испытать MMM-EyeCandy.
В конечном итоге я установил следующие модули, которыми пользуюсь до сего времени:
Для того дабы выполнить этот скрипт исполняемым, воспользуемся командой chmod :
Позже нужно настроить crontab :
В перечень заданий нужно добавить следующую команду, которая будет запускать скрипт каждую полночь:
AlexaPi
AlexaPi — это классный проект. Имеется и пара MagicMirror-модулей, сделанных специально для работы с Alexa. Это — MMM-alexa и MMM-awesome-alexa. Мне очень хотелось, дабы голосовой ассистент Alexa оказался бы интегрирован с умным зеркалом, но с настройкой AlexaPi и соответственных модулей MagicMirror появилось очень много сложностей. Мне, не считая того, хотелось бы, дабы ассистент Alexa использовал бы отдельный светодиод. В конечном итоге я просто установил AlexaPi, но не интегрировал способности этого проекта в платформу MagicMirror. В процессе установки AlexaPi я воспользовался этой аннотацией.
В моей AlexaPi-конфигурации применяется дешевый USB-микрофон. Она, к огорчению, указывает далековато не самые наилучшие результаты. На данный момент Alexa реагирует только на мужской глас. Может быть, ситуацию могут сделать лучше опыты с pocketsphinx либо Snowboy. Ниже показана высшая часть зеркала, на которой смонтирован светодиод и датчик движения.
Высшая часть зеркала со светодиодом и датчиком движения
Автоматическое включение и выключение зеркала по сигналу от датчика движения
В моём перечне способностей умного зеркала был один очень принципиальный пункт: зеркало должно выключаться тогда, когда вблизи никого нет. Модуль MMM-PIR-Sensor отлично совладевает с этой задачей. В особенности — если экран, применяемый в проекте, поддерживает все команды HDMI CEC. Тот телек, что стоит за моим зеркалом, по неведомым причинам, поддерживает только команду, имеющую отношение к состоянию устройства. В итоге я решил делему включения и выключения телека при помощи GPIO Raspberry Pi (PIN 15), воздействуя на кнопку питания телека так, что устройство считает, что на неё надавливает человек.

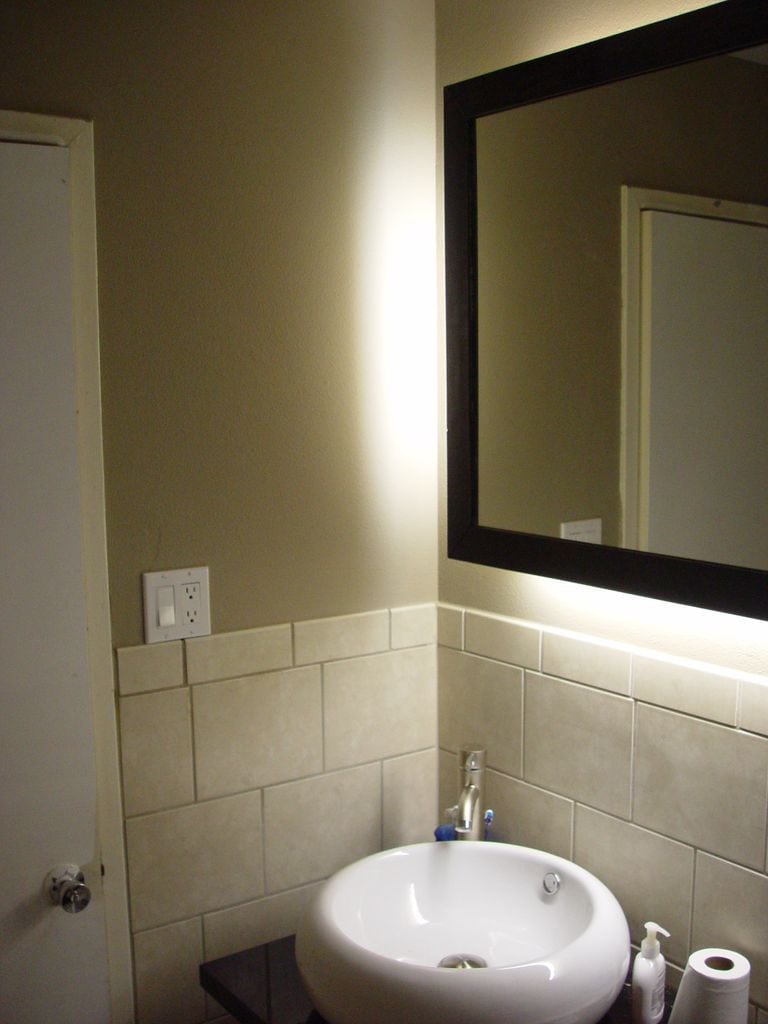

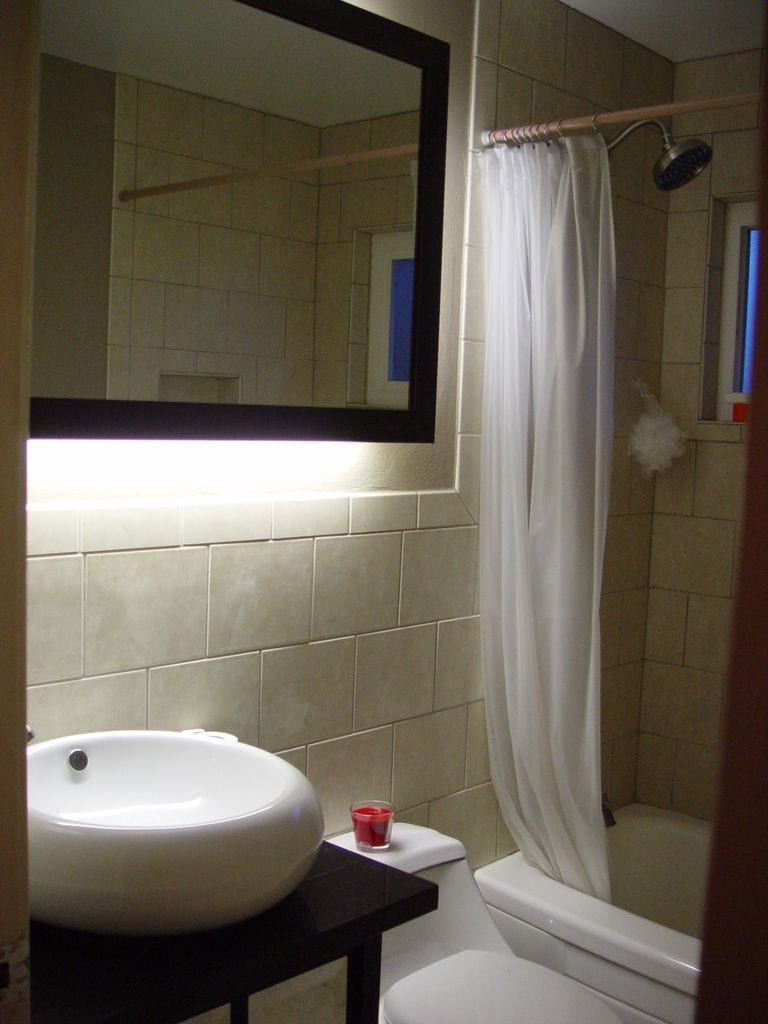

Зеркало с подсветкой своими руками

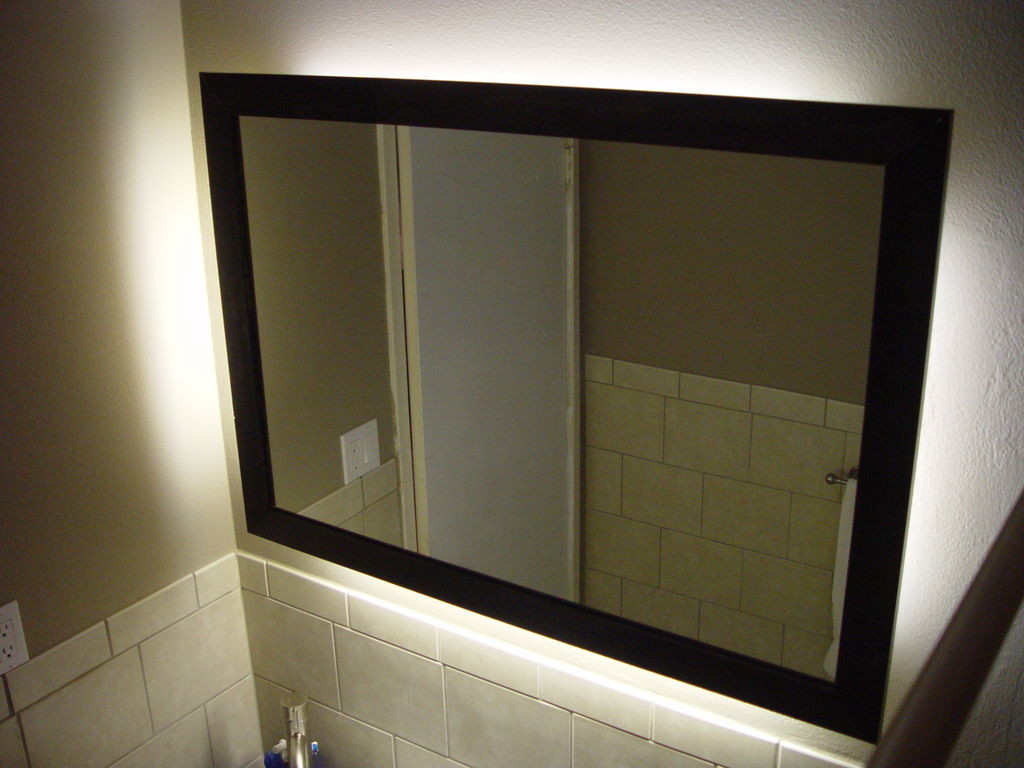

В этой аннотации я покажу для вас, как выполнить Зеркало с задней подсветкой своими руками. Некоторое время я находил готовое зеркало огромного размера, но цены на них кусались, так что я собрался сделать его без помощи других.
Фото есть не для каждого шага (я не планировал писать статью), но я постарался тщательно всё обрисовать и выполнить наброски. Не считая того, я не стал приводить расчеты определенных размеров, так как они могут в значимой степени отличаться, зависимо от размера зеркала, которое вы желаете выполнить.
Моё зеркало размером 114 х 76 см.
Главные этапы:
- Изготовка рамы
- Установка люминесцентных ламп (до боли просто поменять на светодиодную ленту)
- Изготовка декоративной рамы из багета
- Сборка всего этого вкупе
Материалы:
- 2 люминесцентные лампы мощностью 30 Вт любая (длина около 910 мм)
- 2 люминесцентные лампы мощностью 18 Вт любая (длина около 605 мм)
- Фурнитура для люминесцентных ламп

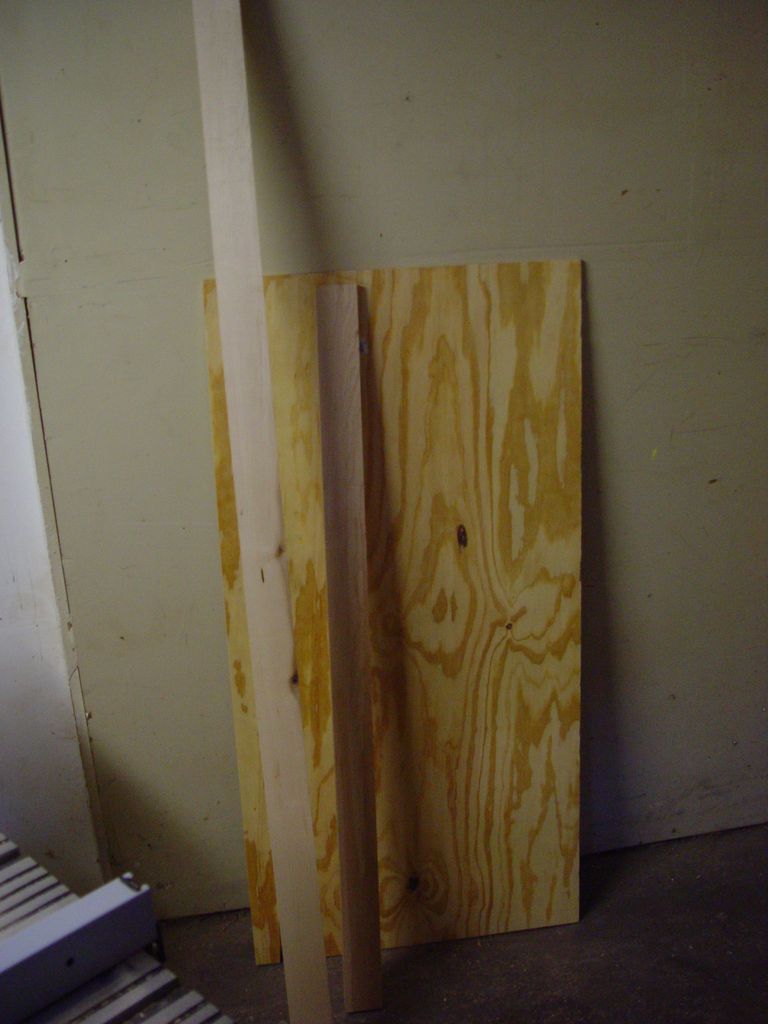

- Брус либо доска для рамы
- Багет либо декоративный профиль для обрамления (я использовал кленовую доску)
- Зеркало
- Фанера
- Клей (прочитайте этикетку! Для вас нужен клей применимый для монтажа зеркал)
- Шурупы

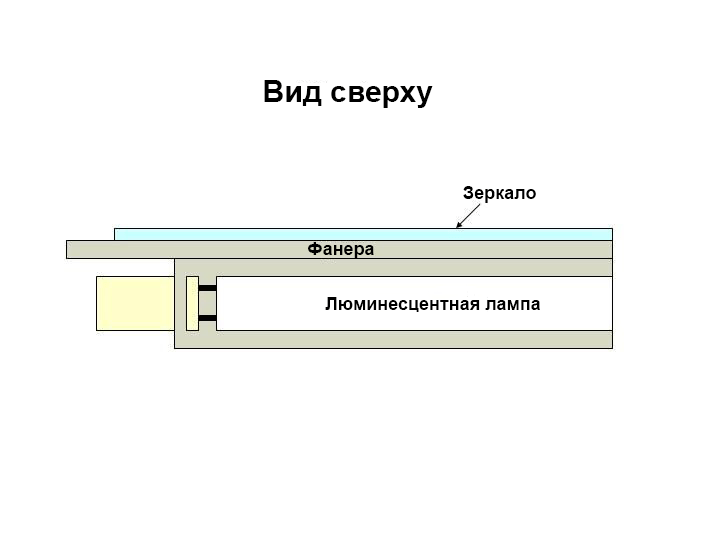

Шаг 1: Набросок (чертёж)

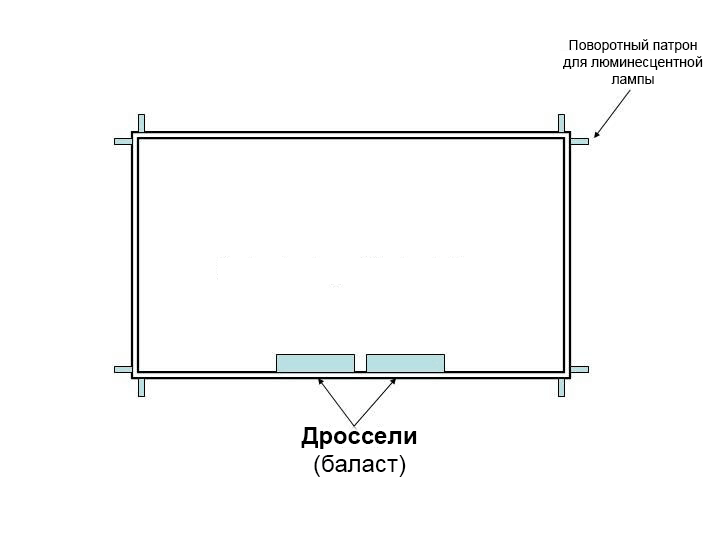

Основная мысль состоит в том, что есть две рамы, одна больше другой. Наименьшая рама выступает в качестве базы для крепления осветительных приборов. Большая рама (декоративная)прячет за собой подсветку и электрику.

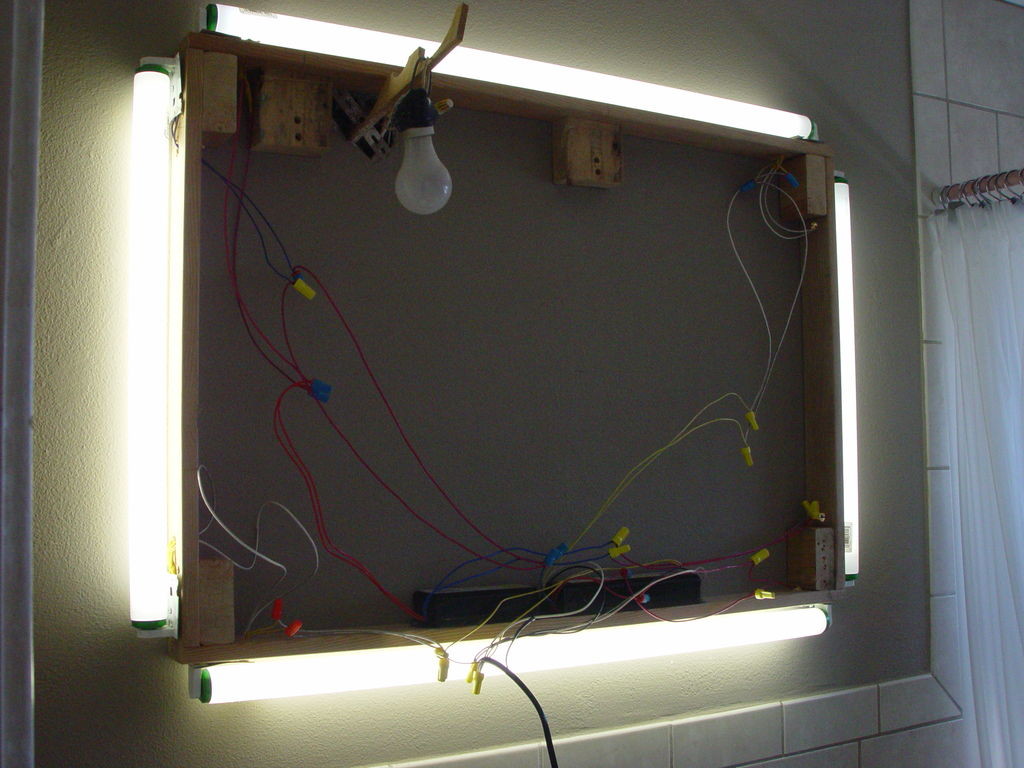

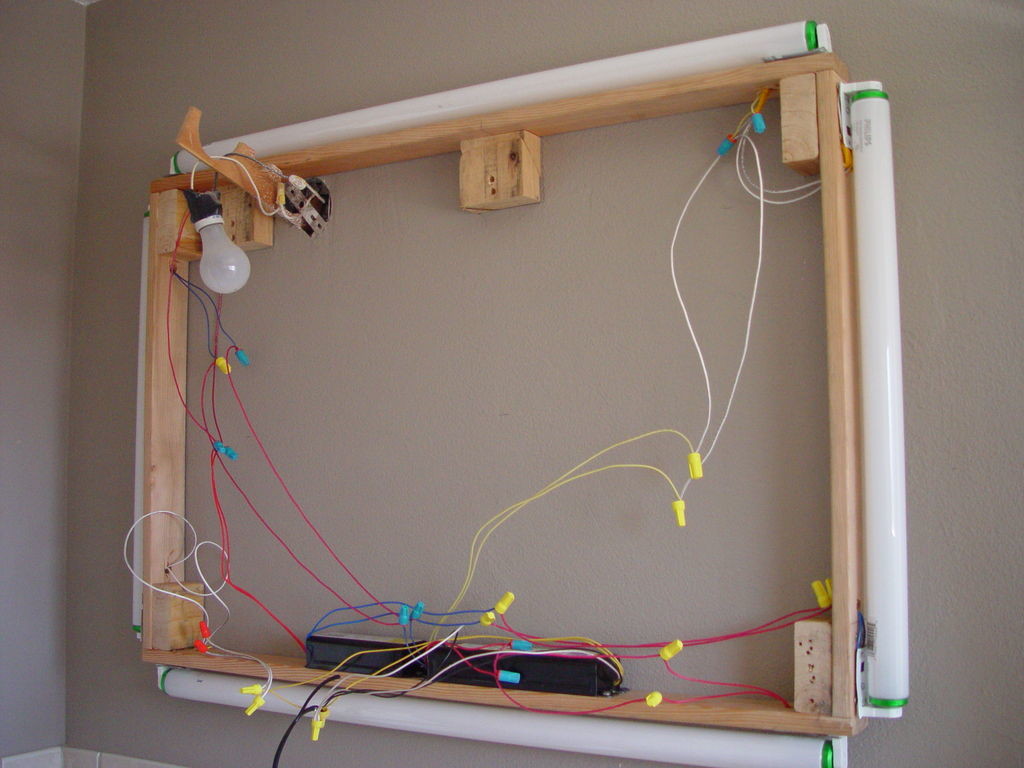

Шаг 2: Опорная рама и Электрика
Это очень обычная рама.
Боковые стены довольно длинноватые для того дабы на них поместились лампы и дроссели. Довольно широкие дабы была возможность поменять лампы в дальнейшем, когда зеркало будет закреплено на стенке.
После того как рама будет собрана, будет нужно просверлить несколько отверстий через которые будет перейти провода.

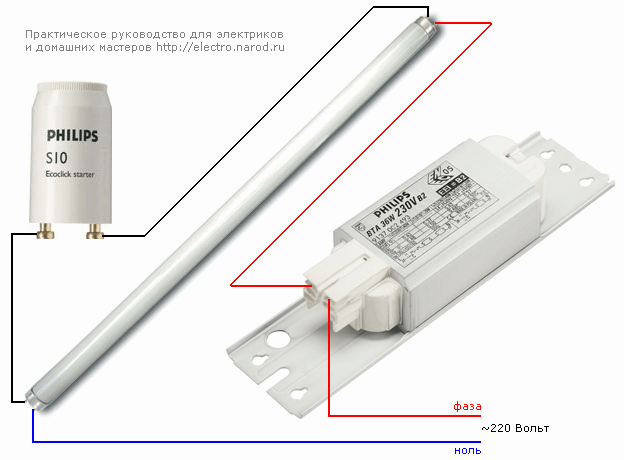

Как подключить люминесцентную лампу вы можете отыскать на просторах веба. Я приведу тут довольно приятную картину.
Фото: http://electro.narod.ru

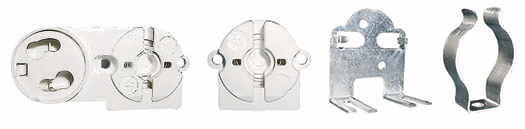

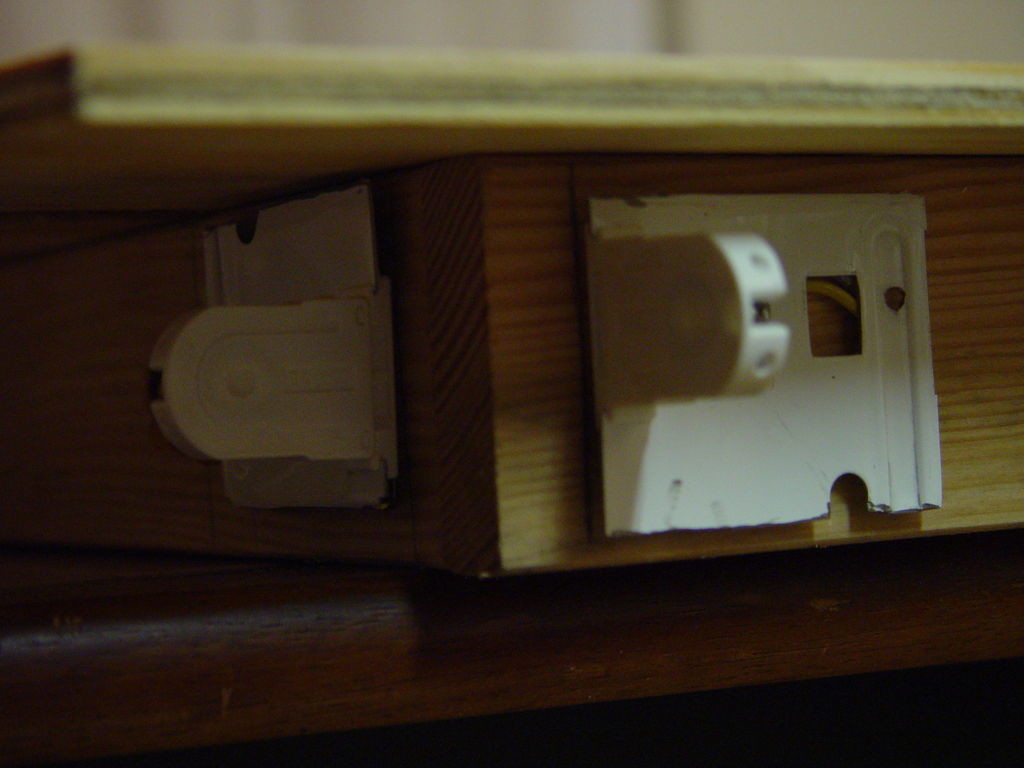

Электрическая часть содержит в себе: лампы, дроссели, стартеры, поворотные патроны и поворотные патроны с держателем стартера, клипсы для крепления ламп, провода, выключатель и вилку – все это вы отыщите в электротехническом магазине.
По-хорошему, в схему нужно включать конденсатор, но я не стал этого делать. Он нужен для компенсации реактивной мощности (это понижает энергопотребление, наращивает срок службы), емкость конденсатора для вас посодействуют подобрать в электротехническом магазине, она находится в зависимости от дросселя, который вы используете.
Можно пользоваться электронными дросселями, тогда для вас не потребуются стартеры и конденсаторы, но они стоят значительно дороже.
Всё это можно поменять на светодиодную ленту с блоком питания. Работать с ней значительно проще, правда яркость подсветки будет при всем этом ниже. Я делал по старинке поэтому и применил люминесцентные лампы, для вас рекомендовал бы светодиодную ленту.
Шаг 3: Декоративная рама (обрамление)

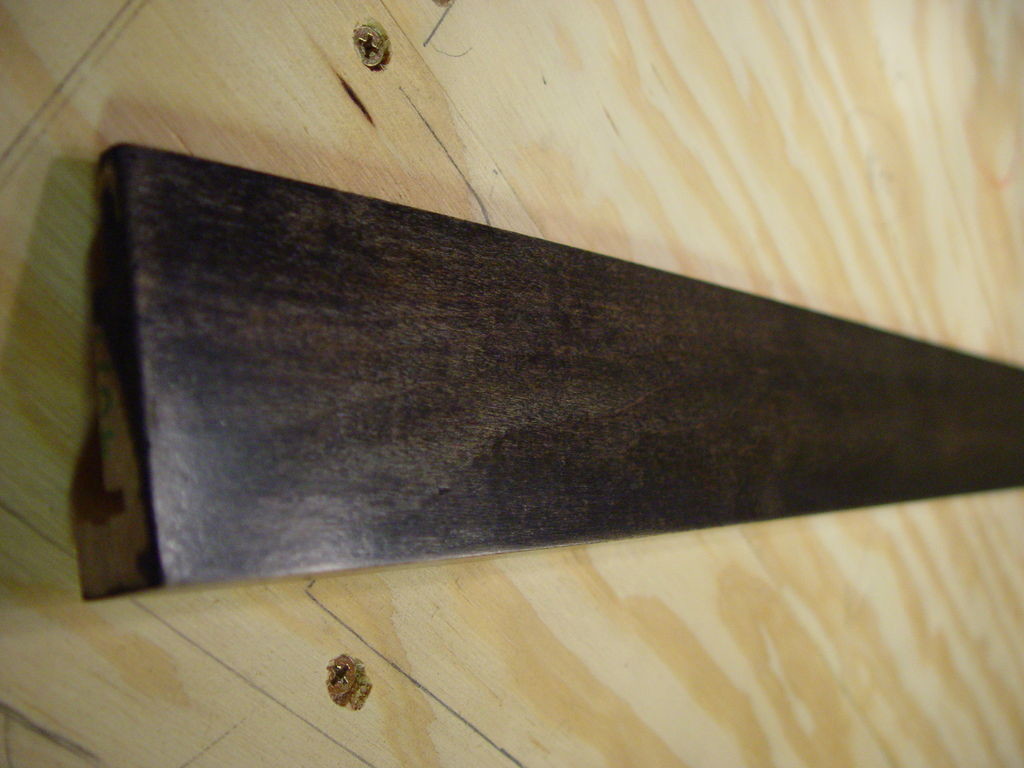

Для обрамления я использовал кленовую доску 80х25мм. Вы сможете применять дешевенький багет (если отыщите) либо всякую другую доску.
Выполнить доску для обрамления просто как 1,2,3 – если у вас есть доступ к стационарной циркулярной пиле.

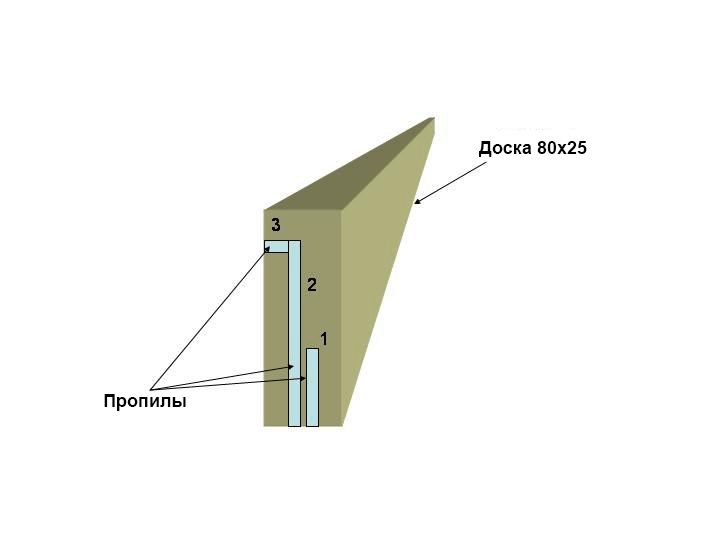

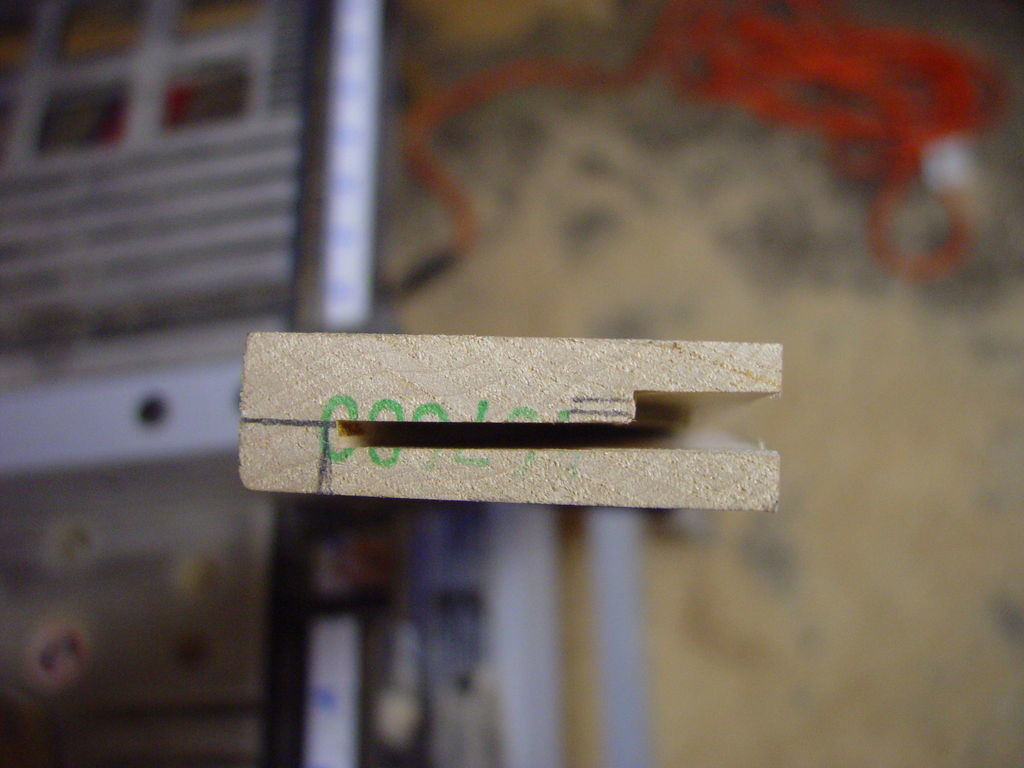

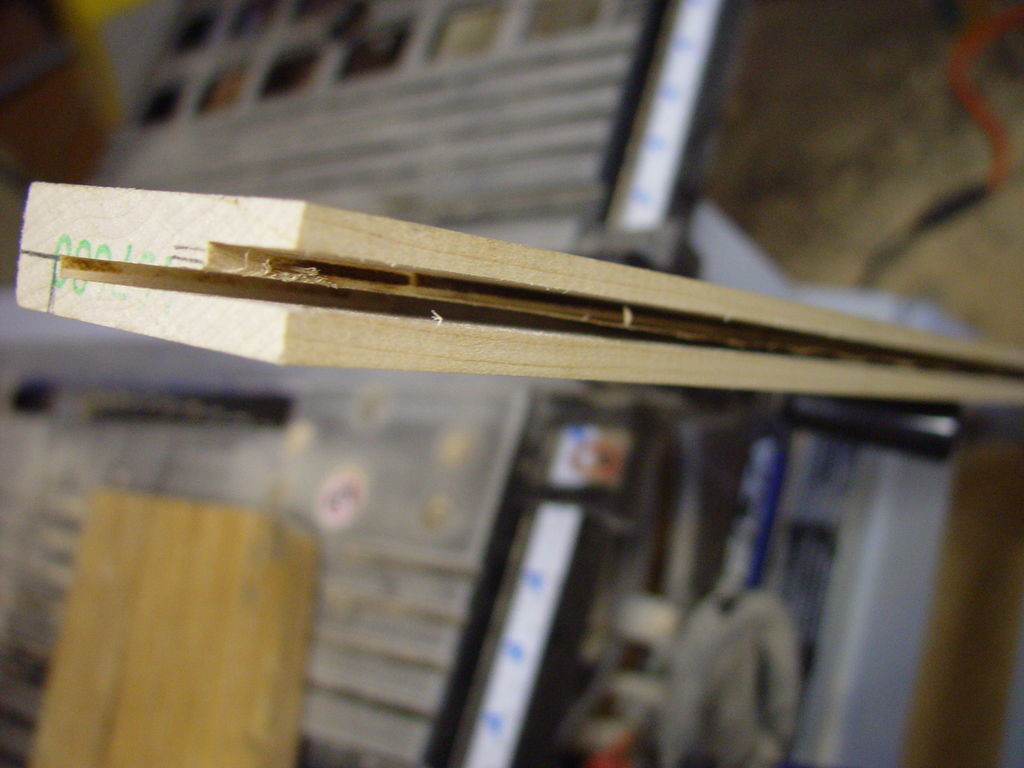

Нужно выполнить два параллельных пропила, дабы высвободить место для зеркала и фанеры и 3-ий пропил, дабы удалить все избыточное.
Вот подсказка, как вы подготовите всё для первого пропила, то сделайте его сходу на всех досках, тогда для вас не придется поновой всё регулировать для каждой доски и гарантирует то что поверхности досок буду совпадать.
Как вы окончили с пропилами — время для финальной обработки.

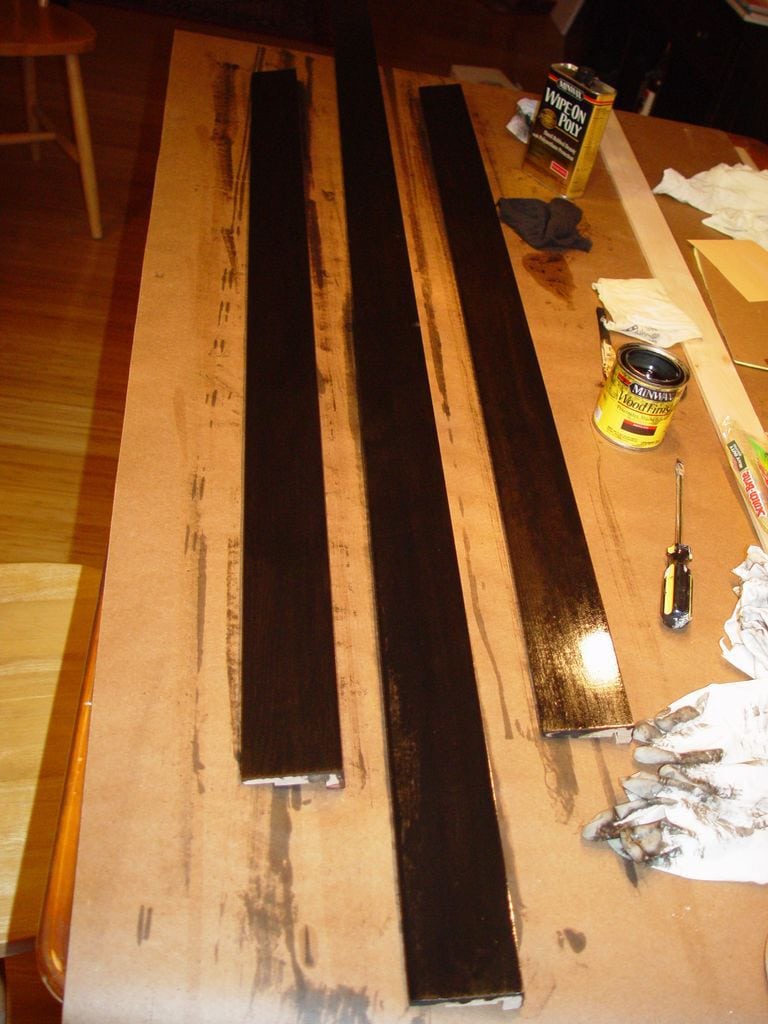

Во-1-х, обрабатываем поверхность шлифовальной шкуркой номер 220-240, дабы избавиться от малозначительных изъянов и заусенцев, потом удаляем пыль тряпкой (используйте старенькую майку).

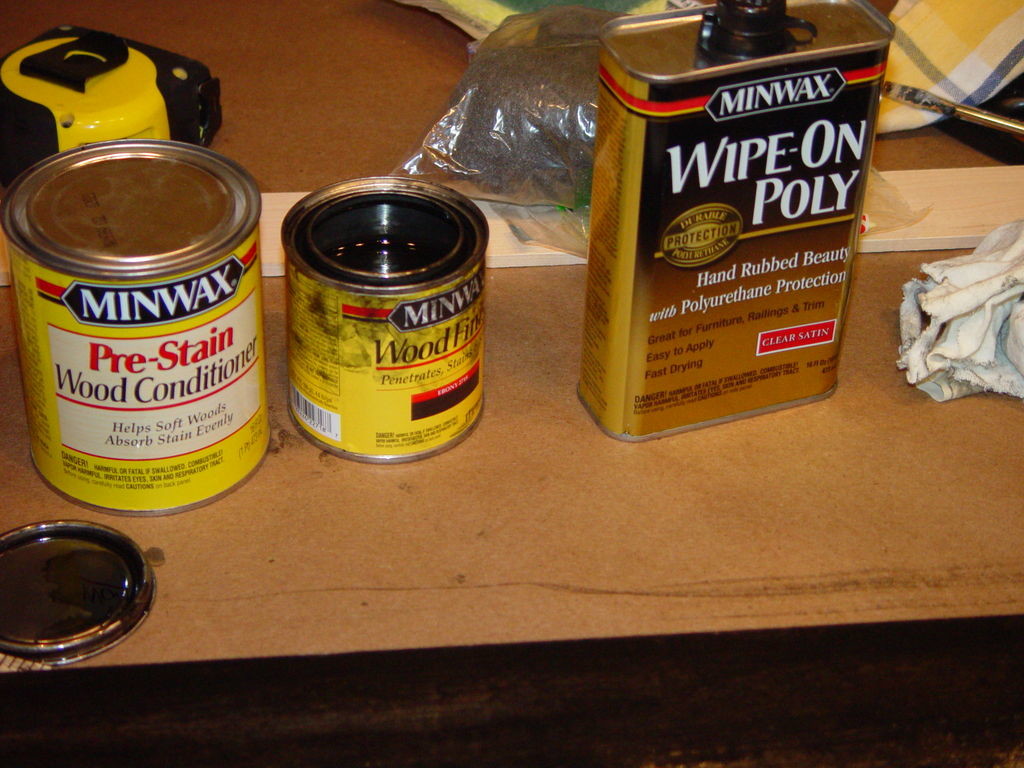

После чего (рекомендую, если есть возможность):
- Один слой кондюка для дерева
- Три слоя морилки (цвет на ваш выбор)
- Один слой лака

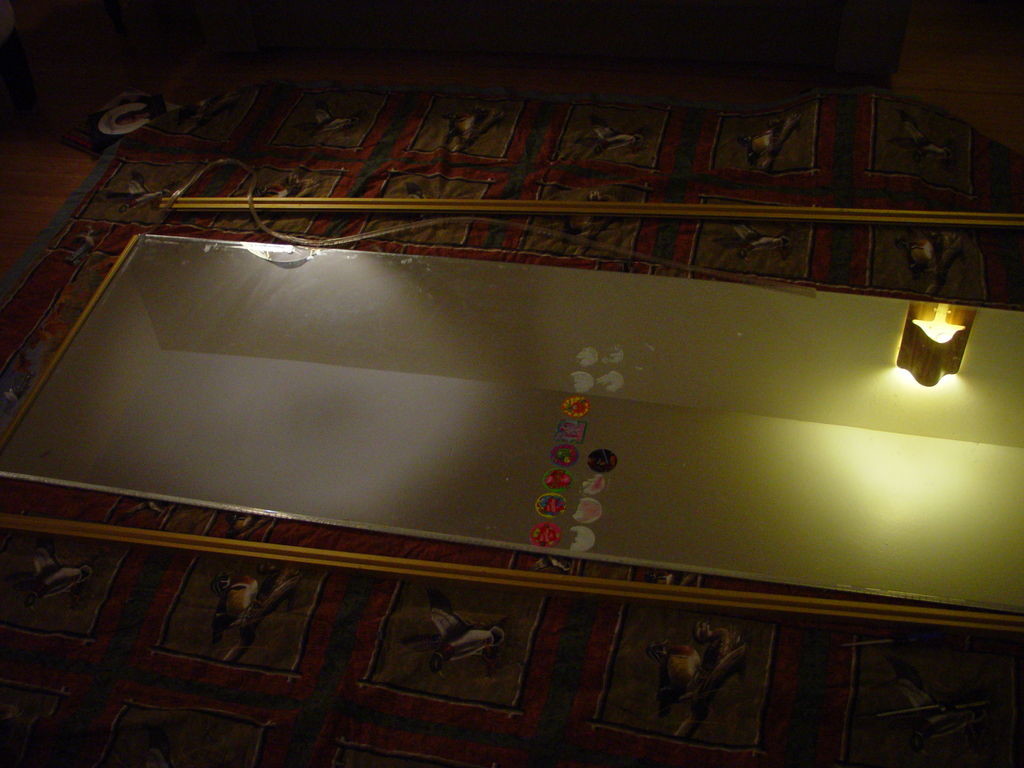

Шаг 4: Установка зеркала
Сейчас настало время прикрутить лист фанеры к основной раме (с лампами) и прикрепить к фанере зеркало.
Я вырезал фанеру на 65 мм больше (со всех боков), чем опорная рама, дабы скрыть всю электрику и при всем этом не очень её затемнить.

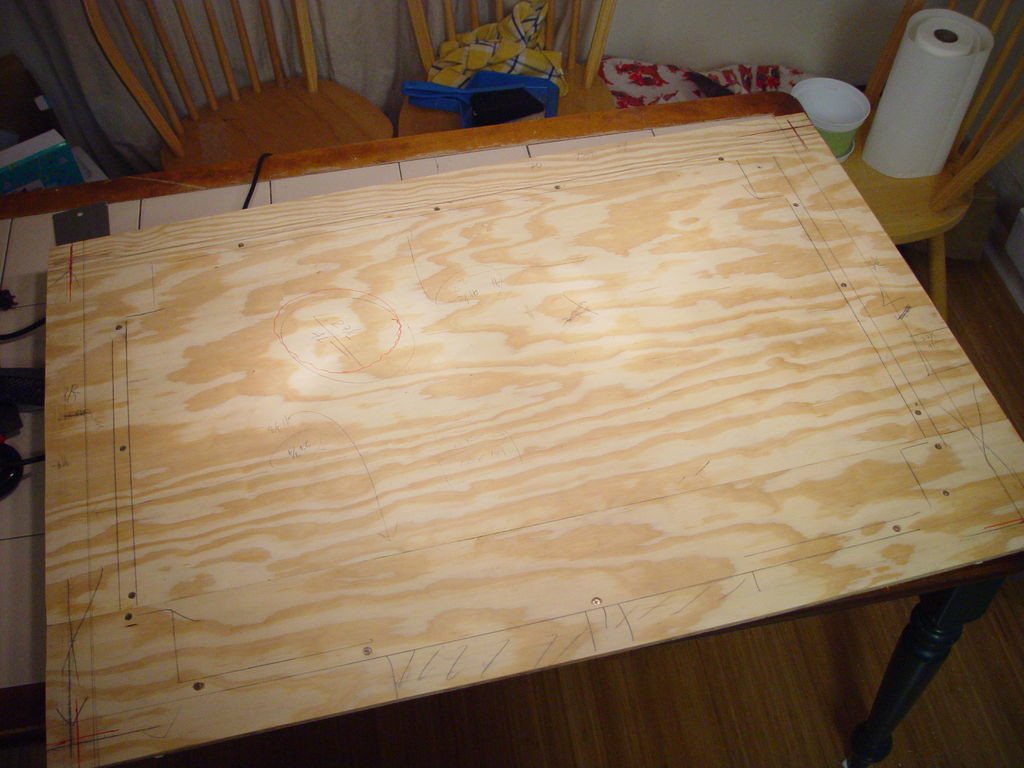

Я положил раму на лист фанеры по центру, обвел раму карандашом с обеих сторон, потом просверлили отверстия между получившимися полосы.
После чего я перевернул все совместно, удостоверился, что отверстия попадают на раму, и прикрутил фанеру к раме шурупами с потайной головкой. Удостоверьтесь, что головка самореза полностью углубилась в древесную породу. Зеркало будет приклеено на эту поверхность.

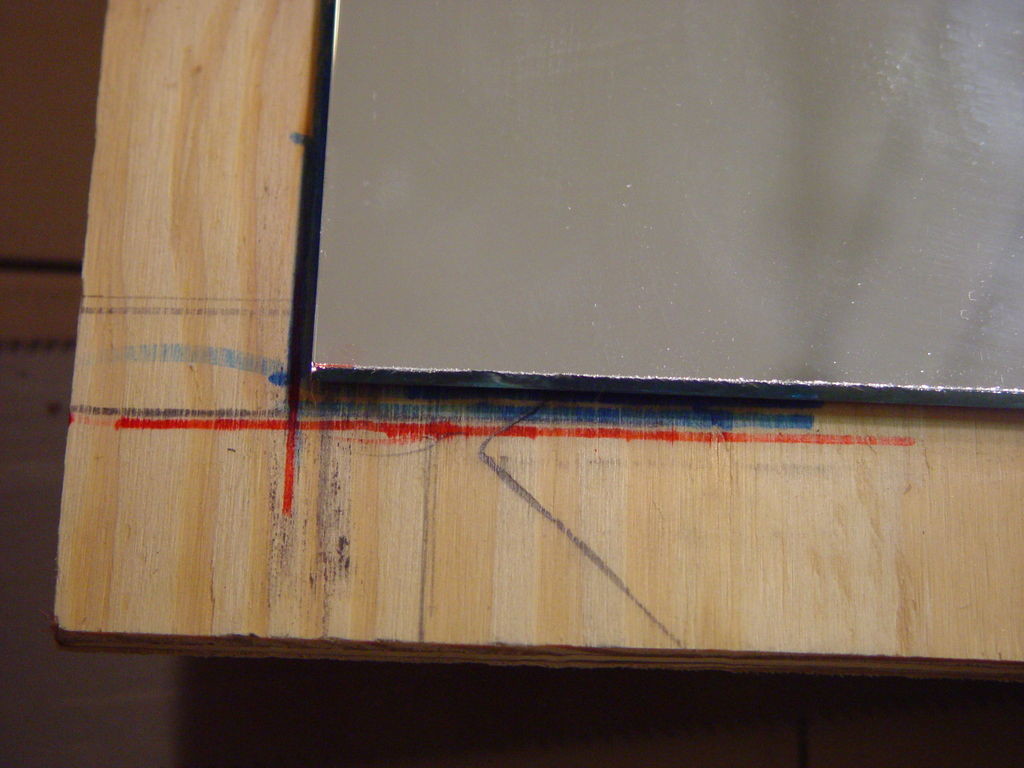

Я вырезал зеркало нужного размера из зеркала от старенького шкафа и «Жидкими Гвоздями» наклеил его к фанере.
Шаг 5: Установка
Пока клей высыхает у нас есть время собрать декоративную раму. Для этого нужно запилить все кусочки профиля под 45 градусов, дабы состыковать их.

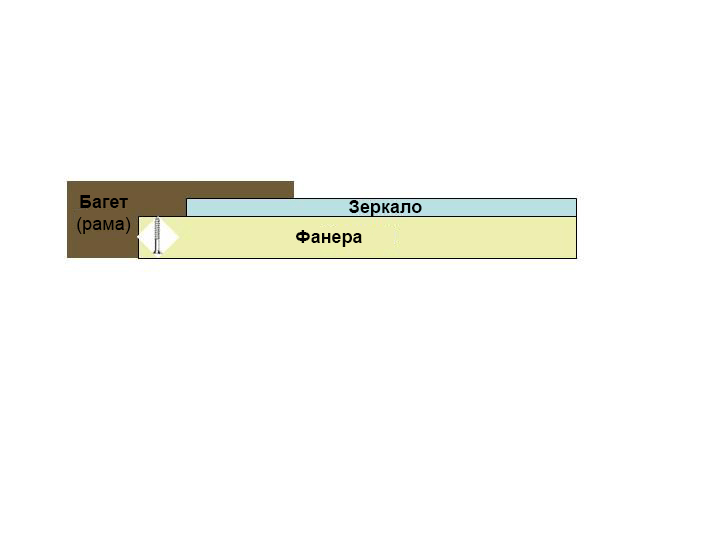

Хитрость состоит в том, дабы прикрепить декоративную раму к фанере шурупами, но сами шурупы при всем этом не были видны. Простой метод достигнуть этого заключается в закручивании саморезов с оборотной стороны фанеры.

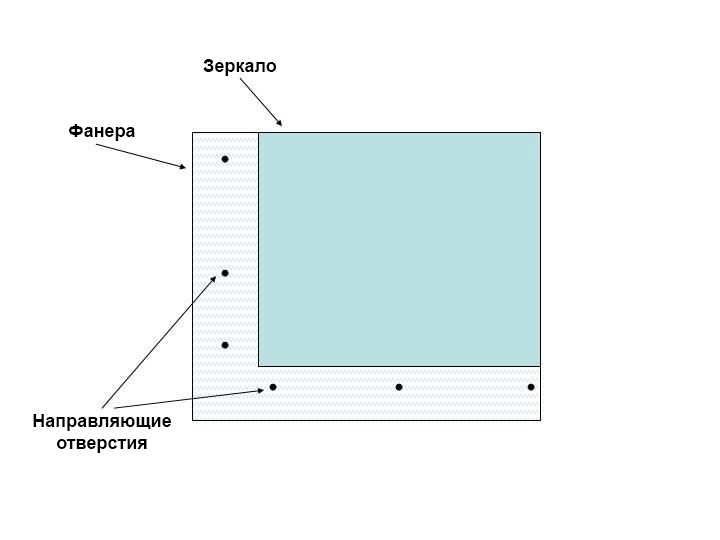

Просто просверлите дрелью направляющие отверстия в фанере через каждые 10 см, расположите сверху декоративную раму и с оборотной стороны прикрутите маленькими саморезами, так дабы они не прошли через декоративный профиль.
Как сейчас повесить зеркало?

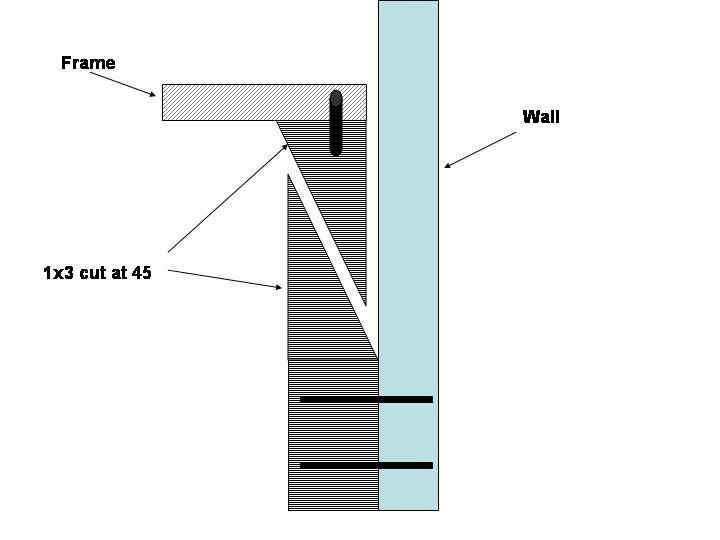

Как вы, наверняка, уже представили, зеркало в сборе вышло достаточно томным. Для крепления к стенке я взял доску 80х25, отрезал 1/3 высшей части под 45 градусов. Потом прикрутил наименьший кусочек к опорной раме зеркала, а больший к стенке. Поглядите набросок, думаю по нему и так понятно.
Изготовка заняло у меня приблизительно 20-25 часов в течение пары недель. Думаю, вы справитесь еще резвее. В комментах сможете задавать вопросы, я постараюсь на них ответить.

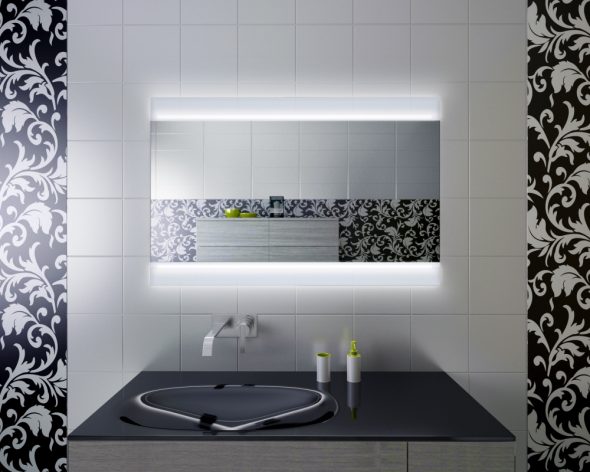

Делаем зеркало с подсветкой своими руками

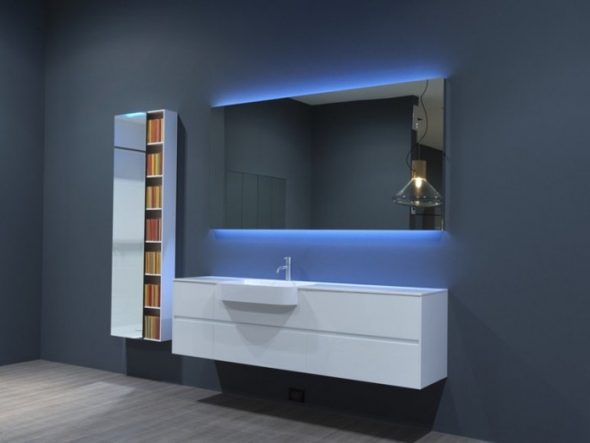

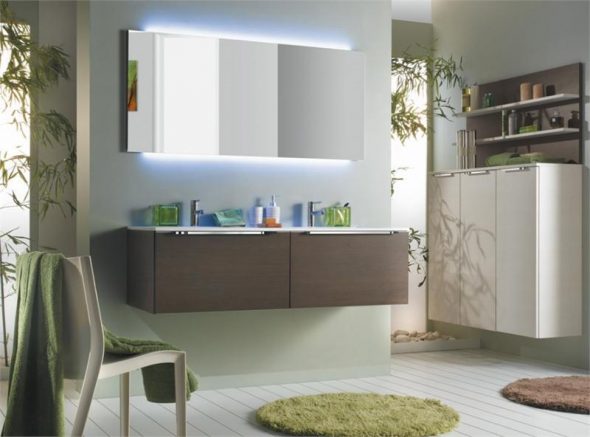

После ремонта квартиры встает вопрос о декорировании разными увлекательными дизайнерскими деталями, которые могут на сто процентов показать способности и фантазию владельца.

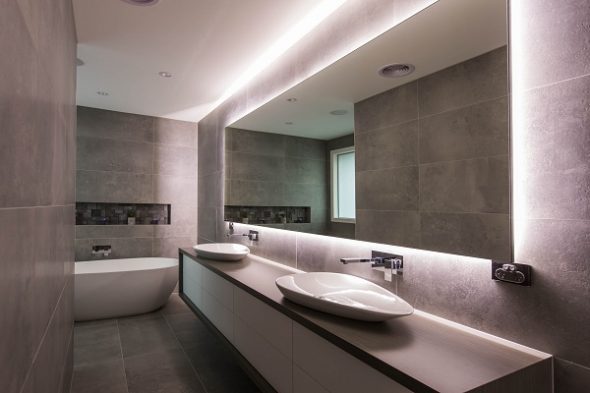

Почти всегда подсветка для зеркала в ванной комнате делается только в декоративных целях.

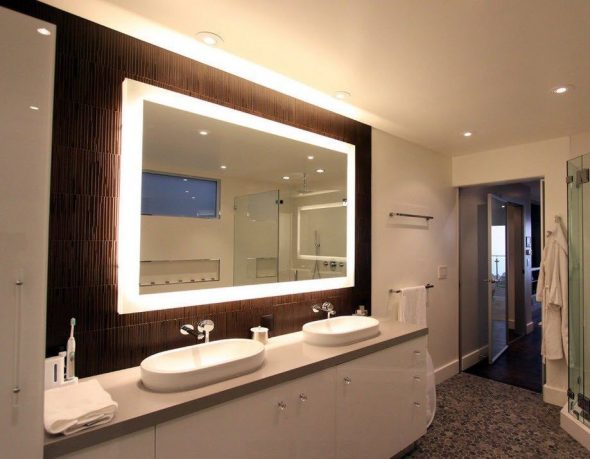

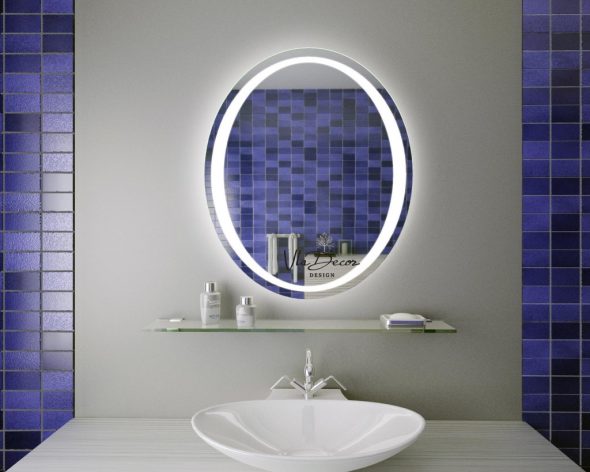

Одним из таких увлекательных решений является зеркало с подсветкой, которое способно не только лишь украсить и придать особенный шарм ванной комнате, но и является очень комфортным в использовании элементом интерьера.
Неважно какая ванная комната в наши деньки не обходится без зеркала.
Зеркало следует выбирать, исходя из размера комнаты.
Приобрести либо выполнить?
Естественно, прилавки магазинов и рынков переполнены зеркалами на хоть какой вкус и кармашек, но вещь, изготовленная без помощи других, в любом случае надежнее и дешевле. Важным является проявление собственного вкуса и воплощение в изделии собственного видения.
Зеркала расчудесным образом в состоянии сделать помещение зрительно более огромным, если верно его расположить и избрать размер.
Форму зеркала лучше избрать, беря во внимание наличие геометрических форм и линий ванной комнаты.
Выполнить зеркало с подсветкой своими руками совершенно нетрудно. В этом процессе не пригодится особенных проф способностей либо инструментов, довольно обусловиться с внешним обликом и устройством зеркала.
По цвету зеркало должно сочетаться с цветом ванной комнаты, а конкретно потолка, пола и стенок.
Либо напротив, сможете акцентировать внимание на области зеркала, выбрав более броский колер.
Выбор дизайна и конструктивные особенности
Для начала необходимо избрать размеры, форму и вид зеркала. Эти характеристики стоит выбирать, руководствуясь величиной ванной комнаты и своей фантазией. Освещение можно обеспечить лампочками, но вариант со светодиодной лентой смотрится компактней и современно.

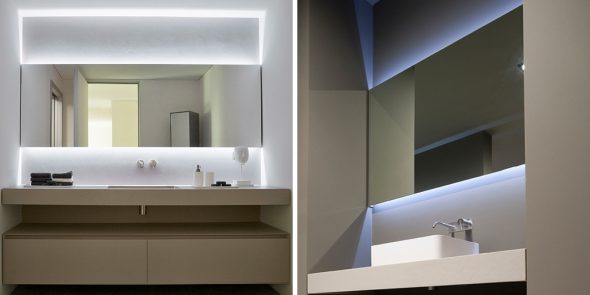

Зеркало с подсветкой не только лишь расширяет место за счет отражения предметов, но и отражает свет, излучаемый им.
Оно уместно и в роскошном, и в умеренном интерьере.

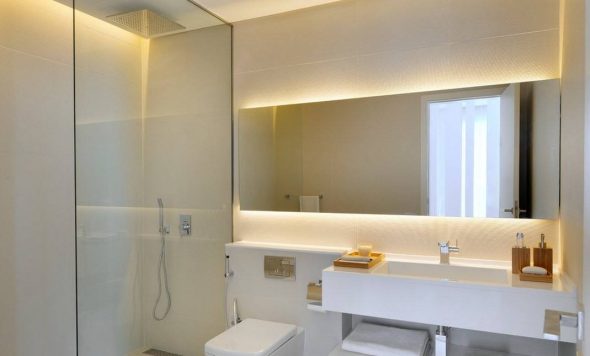

Подсветка будет наноситься по контуру зеркала или в особом коробе, или просто на склейкой ленте. Если зеркало имеет сложную геометрическую форму с извивами и искривлениями, установка короба будет затруднителен, потому проще ограничиться лентой, которую лучше клеить сзади зеркала, обеспечивая приятное скрытое свечение.
Зеркало с подсветкой может иметь и дополнительный обогрев, помогающий избежать запотевания стекла в то время как кто-то воспринимает душ.
При желании, конструкцию можно оборудовать чувствительным ИК-датчиком, при помощи которого можно регулировать яркость и режимы подсветки (такие работы требуют определенных познаний в электрике и электронике).

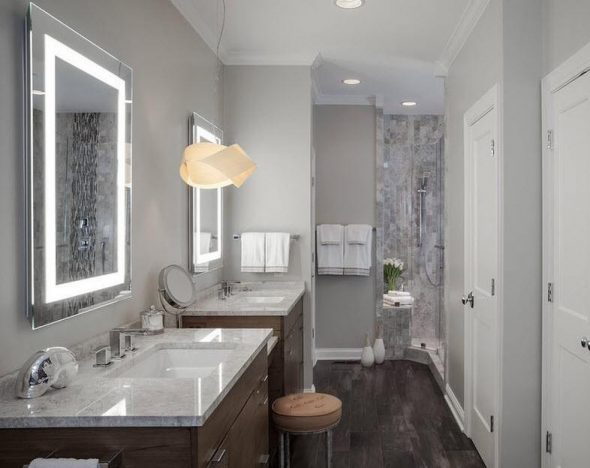

Зеркала с подсветкой делают самое удачное освещение для проведения косметических процедур, так как исходящий из него свет направляется на отражаемый объект, не создавая искажений и теней.
Материалы и инструменты
Из материалов пригодятся:
- Зеркало;
- Материал для каркаса (может быть из металла, пластика либо дерева);
- Крепления для стенки;
- Клей и обезжириватель поверхностей;

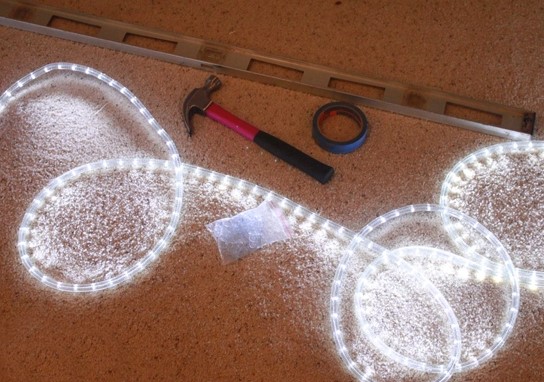

- Светодиодная лента с соединительными элементами и блоком питания.
Набор инструментов достаточно прост и состоит из шуруповерта либо отвертки, линейки и уровня для разметки, ножовки для изготовления каркаса, ножниц для ленты, шурупов для крепления.
Процесс производства

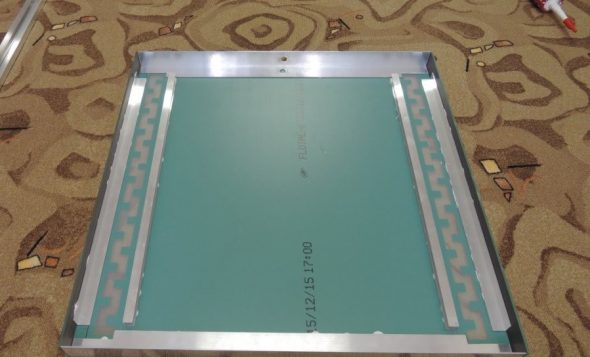

- Для начала зеркальное стекло устанавливается на каркас. Более обычным вариантом является пластмассовая база, которая при помощи клея крепится к стеклу. На этом шаге нужно предугадать крючки либо петли, которыми готовое зеркало будет вешаться на стенку.

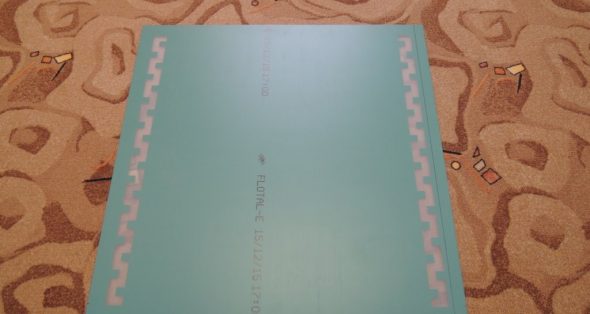

Зеркало, на которое будет устанавливаться подсветка.
Размер задней рамки определяется исходя из размеров вашего зеркала.
В качестве клея нужно применять нейтральный герметик для стекла, дабы не разрушить амальгаму зеркала.
Перед приклеиванием всех частей склеиваемые поверхности нужно кропотливо обезжирить, ведь в неприятном случае конструкция в условия завышенной влажности ванной комнаты очень стремительно растеряет надежность. Клей идеальнее всего выбирать водостойкий и нейтральный по хим составу, он прослужит длительное время в критериях влажности комнаты и не повреждал структуру стекла. Идеальнее всего для этих целей подходят герметики.

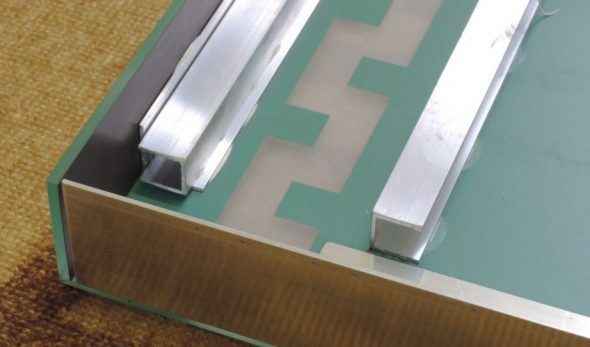

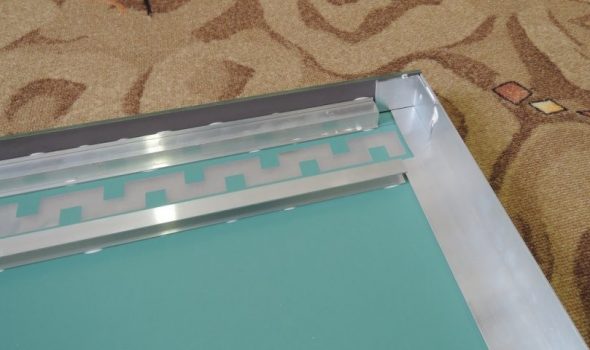

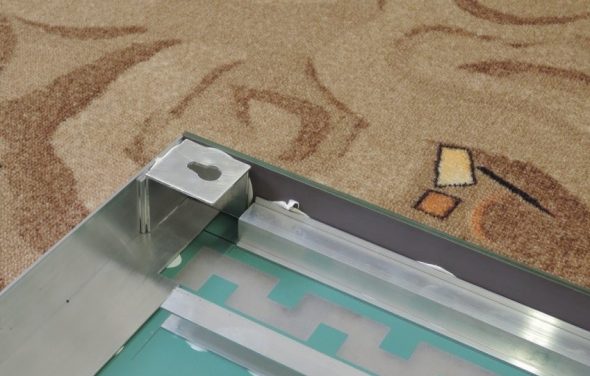

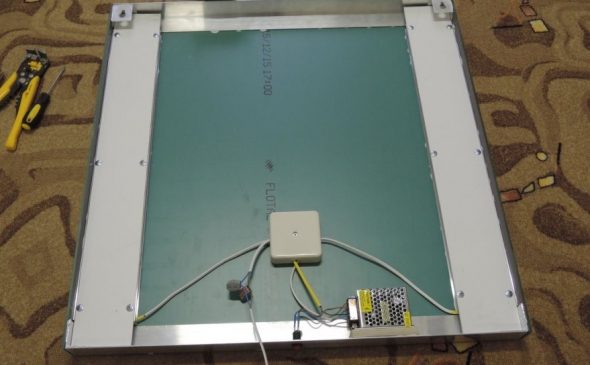

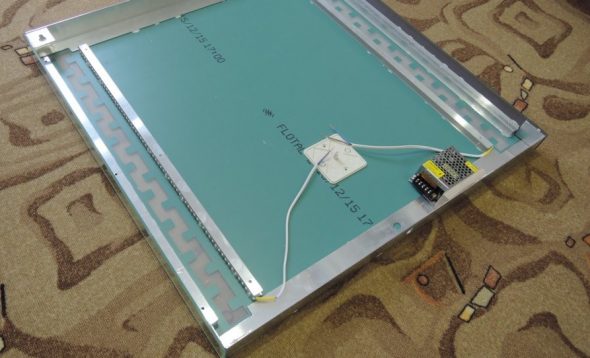

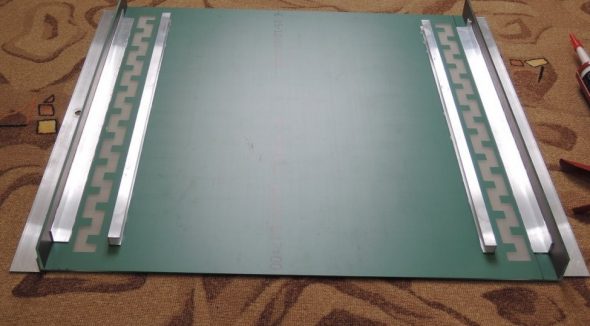

Швеллера делают двойную функцию: на них приклеивается лента, также крепятся пластмассовые крышки.
Крышки необходимы непременно, они играют роль отражателя и не дают зеркалу просвечивать на стыке со стенкой.
Работу делайте аккуратненько, во избежание повреждений зеркальной поверхности.
При желании можно применять особый железный профиль при наклеивании с наружной стороны конструкции.

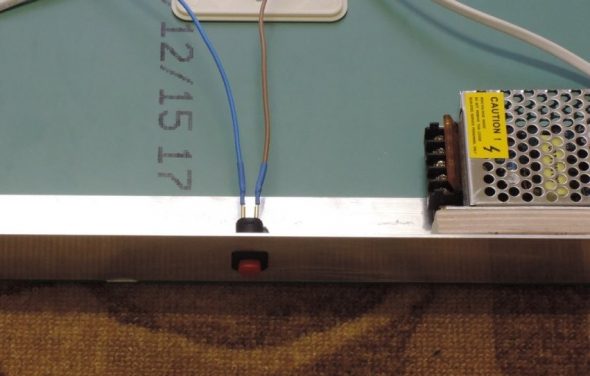

Принципиально, дабы мощность БП была менее чем на 50% выше, чем у светодиодов, по другому из-за перегрузки в сети светодиоды очень стремительно выйдут из строя.
Беря во внимание высшую влажность ванной комнаты, все работы, связанные с электричеством необходимо проводить при полном соблюдении техники безопасности.
Таким макаром можно сделать свое неповторимое зеркало, которое больше ни у кого не будет.
Видите ли, особенных заморочек установить подсветку на зеркало нет.
Варианты декорации и декорирования

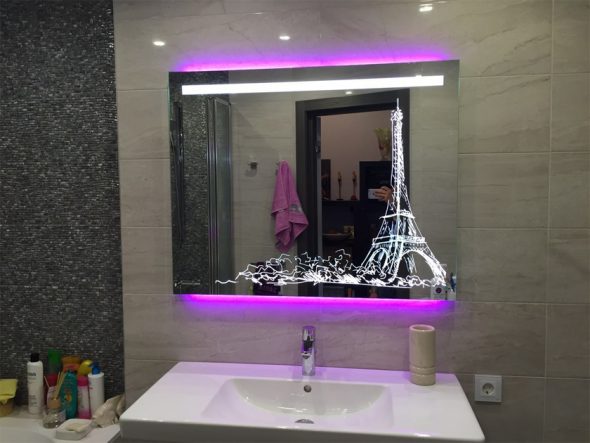

Зависимо от полета творческой мысли, уже готовое зеркало можно украсить рисунком либо наклейкой, также расположить осветительные приборы в какой-нибудь необычной форме.
При желании можно собрать разноцветную подсветку, но в данном случае пригодятся дополнительное оборудование.
Увлекательным вариантом смотрятся зеркала, оборудованные сенсорными панелями, которые реагируют на прикосновение, но таковой вариант является накладным и в домашних критериях без помощи специалиста выполнить его достаточно проблематично.

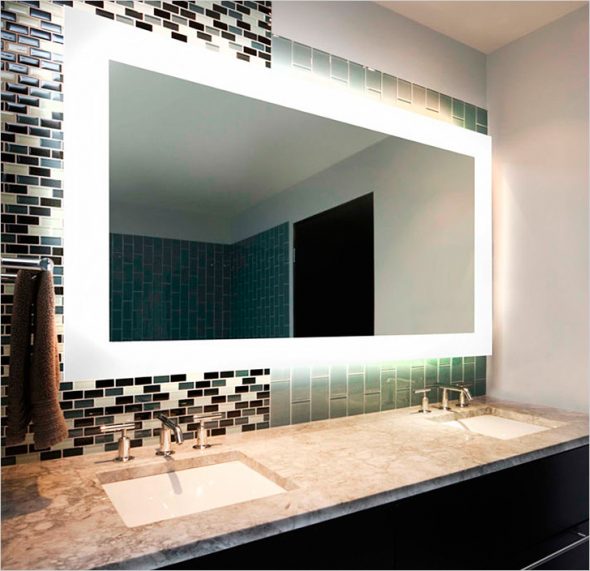

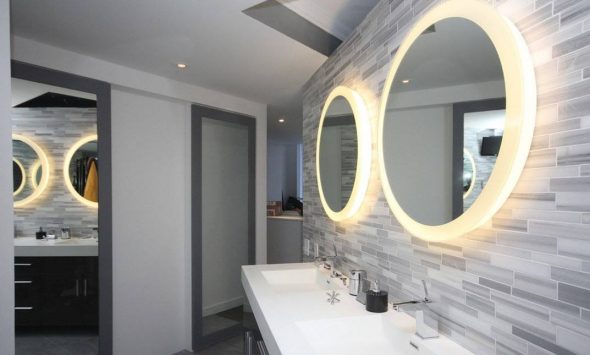

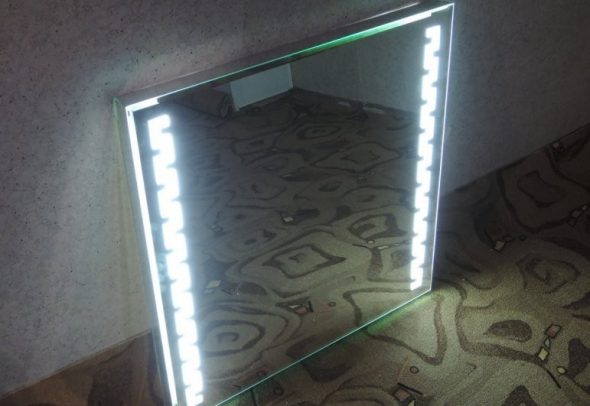

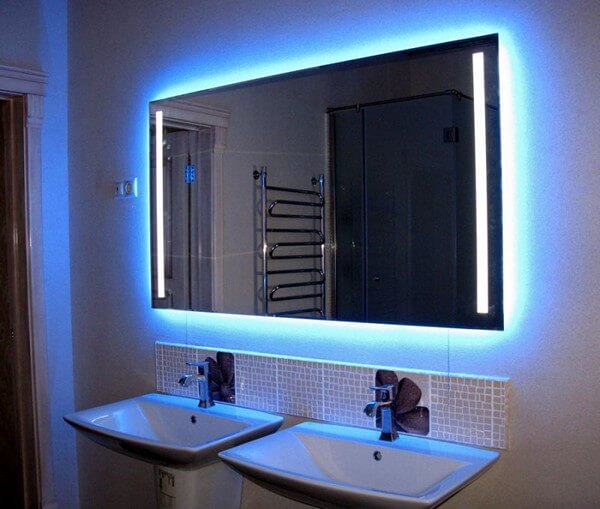

Подсветка может быть выполнена различными методами, к примеру по краю зеркального полотна в виде рамки.
Видите ли, в данном процессе нет особенных сложностей, потому самостоятельное изготовка зеркала с подсветкой может подарить для вас превосходный элемент интерьера, который будет делать не только лишь декоративную функцию, зрительно очень прибыльно расширяя ванную комнату, но и освещать помещение приятным светом диодных ламп.
Зеркало с подсветкой – это безупречный выбор для сотворения растерянного освещения в ванной комнате.
ВИДЕО: Зеркало с подсветкой своими руками.
