Выполнить заземление в личном доме

Если вы приобрели пригородный дом, в каком не предусмотрен заземляющий контур, его нужно установить своими руками. Делать заземление в личном доме предписывают не только лишь требования ПТБЭ, но и актуальная практика. При наличии верно спроектированного и

выполненного защитного заземления, риск поражения электротоком при появлении разных аварийных ситуаций сводится к минимуму.

Значимость заземления

Необходимо отметить, что существует два типа заземления:

1. Рабочее – применяется в индустрии для правильного функционирования сложного электромеханического оборудования. В случае проблем на полосы делает также функцию защитного заземления.
2. Для жилых и других помещений непременно наличие защитного заземления, которое создано для предотвращения поражения током людей в случае неисправности в проводке.

Для надежной защиты человека все бытовые электроприборы, имеющие специальную вилку с дополнительным боковым контактом, к заземлению необходимо подключать с помощью евророзетки. Практика эксплуатации электрического оборудования указывает, что некоторые бытовые приборы лучше заземлять конкретно на корпус (тем паче, если это предвидено устройством). К этой категории относится следующее оборудование:

• Электрический водонагреватель и стиральная машина. Эти приборы имеют огромную мощность, эксплуатируются во увлажненной атмосфере, потому требуют особенного подхода.
• Микроволновые печи, варочные панели и духовые шкафы сильно греются, что может вызвать оплавление изоляции. Такие электроприборы будет верно заземлить к самому корпусу.
• Заземляющий провод также необходимо «прицепить» конкретно на корпус компьютера. ИБП дает огромные токи утечки, что вызывает сильные помехи, от которых не только лишь гудят динамики, но и падает производительность системы. Не следует забывать и о дополнительной защите человека от статических разрядов, которую обеспечивает присоединенный контур заземления.

Устройство контура заземления

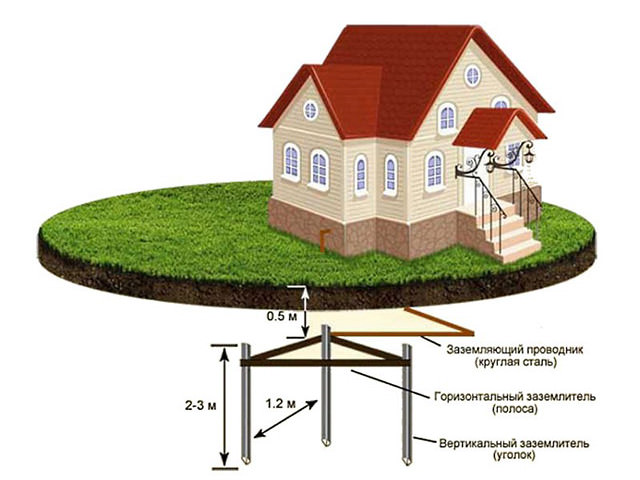

Сейчас разглядим, как выполнить заземление в доме. Хорошим вариантом считается схема, когда контур замкнут. Такое устройство более накрепко: при повреждении одной из частей, целостность самого контура не нарушается, и заземление продолжает верно работать.

Направьте внимание! К замкнутым контурам относятся следующие формы: треугольник, квадрат, прямоугольник, овал либо круг. Одной из этих форм необходимо отдавать предпочтение при оборудовании заземления своими руками.

Подготавливаем материал и инструменты

Дабы верно собрать контур заземления своими руками, потребуются следующие материалы:

• Идеальнее всего применять железные уголки 5×5 см: их легче всего забивать в землю. Также применяется толстостенная труба поперечником 32 мм. Длина должна составлять 2 метра.
• Для производства шины необходимо приготовить железную полосу. Ее ширина должна быть более 40 мм, а толщина – 5 мм. Что касается длины и количества полос, то все находится в зависимости от расстояния от дома, на котором обустраивается контур.
• Еще пригодится медный кабель сечением 6 мм 2 и болт из нержавеющей стали с шайбами и гайкой.

Из инструментов под рукою должны быть:

• Дабы копать землю, пригодятся лопата и перфоратор.
• Дисковая пила для резки металла.
• Кувалда: лучше взять самую томную, которую отыщите.
• Два гаечных ключа, дабы затянуть болт.

Принципиально! Непременно наличие сварочного аппарата для сотворения надежного контакта. Если варить вы не умеете, можно попросить посодействовать знакомого либо соседа.

Сейчас остается верно собрать заземляющий контур.

Пошаговая аннотация

До того как начинать устройство самого контура, необходимо избрать место для его установки. Этот шаг очень важен: от верно избранного места зависит эффективность и безопасность заземления. Контур лучше располагать на расстоянии 1-го метра от дома, но при всем этом в таком месте, где никто не должен находиться. Дело в том, что при срабатывании защиты, к примеру, при пробое на корпус электроприбора, разряд по шине уйдет в землю. При всем этом могут пострадать люди либо животные, которые будут находиться около контура. Потому, обустроив заземляющий контур, его необходимо дополнительно оградить маленьким заборчиком.

Сама схема сборки заземления делается в следующем порядке:

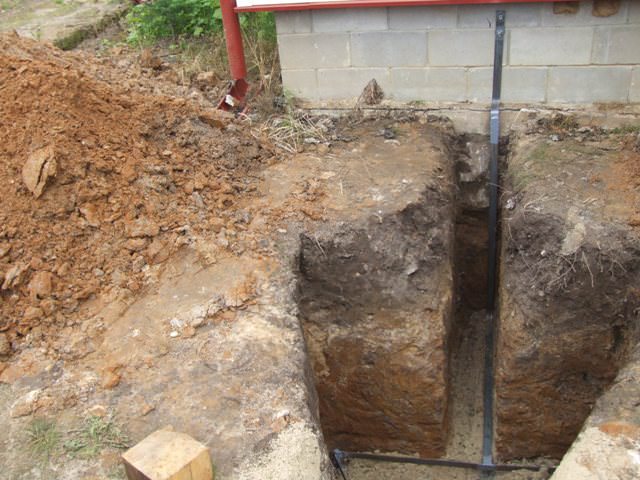

1. Земельные работы. На этом шаге необходимо прокопать траншею глубиной 50 см по направлению от стенки дома к избранному месту установки контура. Также необходимо выкопать траншею таковой же глубины в форме треугольника. При всем этом любая сторона замкнутого треугольника должна составлять более 120 см.
2. На следующем шаге в землю вбиваются железные уголки. Это делается на верхушках прокопанного треугольника. Дабы облегчить вбивание, с помощью дисковой пилы необходимо верно обрезать металл под острым углом, образовав типичное копье. Как ранее говорилось, уголки должны быть длиной 2 метра. Вбивать их необходимо на сто процентов, оставив только около 5 см над поверхностью грунта.
3. К выступающей части железных уголков приваривается приготовленная полоса. Таким макаром, три штыря соединяются в общий заземляющий контур. Для продления срока эксплуатации, сварные швы обрабатываются растопленным битумом либо толстым слоем краски.
4. Потом в траншею, прокопанную в сторону стенки дома, укладывается еще одна железная полоса, при всем этом она приваривается к наиблежайшему вбитому в землю уголку. Около фундамента полоса загибается на 90° и выводится выше уровня грунта на 50 см.
5. К концу подведенной к дому шине с помощью болта прикручивается заготовленный медный кабель, который потом прокладывается к центральному электрощиту.

После чего все траншеи засыпаются извлеченным грунтом и трамбуются: заземление личного дома готово!

Совет! Если на вашем участке песочная почва с низким уровнем грунтовых вод, то для улучшения токопроводящих черт грунта, перед оборотной засыпкой траншей, вбитые штыри будет верно залить соляным веществом. Для этого необходимо растворить 1 кг соли в ведре воды и залить каждый штырь.

Как не стоит делать

Нормативные документы, регламентирующие оборудование заземления, в том числе и в личном доме, имеют несколько предостережений. Их непременно необходимо брать в расчет и учесть, самому производя устройство заземления:

• Запрещено подключать заземляющий контур на любые трубопроводы.
• Нельзя выводить провод заземления наружу для подключения конкретно к железной шине.
• Также не рекомендуется создавать подключение к неподготовленным контактным местам: покрытым краской, ржавчиной либо пленкой окислов.
• Некорректно подключать приборы одним проводом либо на один контакт на шине. В таком случае, поломка на одном электроприёмнике выведет из строя другие, присоединенные последовательно.

Совет! Каждый бытовой электроприёмник должен подключаться к заземлению отдельным проводом. При всем этом к заземляющей шине провода подключаются в различных местах, на отдельную контактную площадку.

Проверка контура заземления

После того как схема заземления собрана, необходимо проверить контур на работоспособность. Необходимо отметить, что такая проверка во время эксплуатации должна выполняться дважды в год. Для этого нужна легкий устройство – мегомметр либо современный электронный мультиметр. Разберемся, как верно проверить собранный своими руками контур заземления:

• Проверка соединений. После зрительного осмотра швов, необходимо проверить значение сопротивления для каждого железного соединения. Нормой числятся показания ниже 4 Ом.
• Также необходимо проверить грунт: это делается в сухую погоду. Для этого на расстоянии около 13 метров в землю вбиваются два электрода (на глубину до 100 см, расстояние между ними – до 150 см). После чего подсоединяют измерительный устройство: отрицательный щуп – к контуру заземления, а положительный – к параллельно соединенным вбитым электродам. Итог измерений также не должен превосходить 4 Ом.

Если все измерения в границах нормы, то контур заземления выполнен верно. Если показания выше, то необходимо находить причину: может быть, швы выполнены некачественно либо ошибочно выбрана схема заземления.

Как выполнить заземление в личном доме самому

Заземление в личном доме своими руками нужно для обеспечения безопасности применения электрических устройств. Обычно установка заземления происходит при установке новейшей электрической проводки. При разработке проекта по электромонтажным работам непременно включают установка заземляющих устройств. Процесс монтажа заземлителя в личных постройках происходит легче и проще, чем в многоэтажках.

В домах, коттеджах либо на дачах обычно применяется электрическая сеть, состоящая из 2-ух проводников (ноль и фаза), которая просит неотклонимого заземления. Основное предназначение заземления состоит в том, что при повреждениях напряжения в сети такое устройство отводит электричество в землю, тем защищая человека. Установка заземления в личном доме своими руками не составляет сложностей, и потому, исследовав материал по данной теме, каждый способен сконструировать данное устройство.

Что такое заземление

Заземление является основным технологическим звеном в веренице электромонтажных работ с электроприборами. Грамотная установка заземляющего устройства предугадывает определенную систему, которая должна гарантировать полную безопасность человека.

На стадии планирования проводки на объектах следует знать все имеющиеся системы и технологии их установки, также — чем небезопасно несоблюдение ПЭУ.

Основной принцип сотворения конструкции заземляющих устройств заключается в верно выполненном соединении контура заземления с электрическими установками.

Принципиально: Чем слабее сопротивление напряжение тока в сети, тем надежнее защита.

На сей день самыми пользующимися популярностью системами заземления числятся:

В заземляющем устройстве есть 2 элемента, которые обеспечивают эффект отвода тока в землю. Такими элементами являются: заземлитель и проводник. Соединение этих частей образуют устройство, обеспечивающее отвод тока в землю. Такая система соединяет электроприборы с почвой, тем отводя ток из помещений, что обеспечивает безопасность установки.

Заземлители бывают 2-ух типов – естественные и искусственные. В качестве естественных могут служить строения, сооружения из металла. Искусственными могут быть железные штыри, уголки, трубы.

На сегодня заземление разделилось на 2 типа:

• обеспечение отведения импульсного электричества;

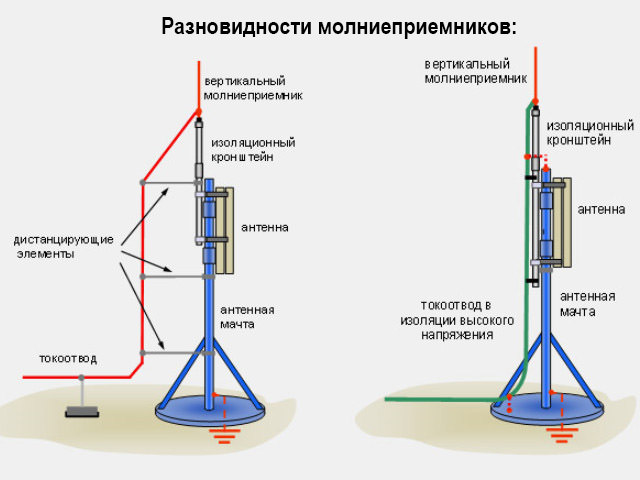

• защита от молнии и грозы.

Устройства, смонтированные для отвода импульсного тока, обеспечивают нормальную эксплуатацию бытовых электроприборов даже в случаях трагедии. Заземляющие устройства от грозы и молнии обеспечивают безопасность живых организмов.

Принципиально: Воспрещается внедрение водопроводных и газовых труб в качестве заземлителя.

Нужные инструменты и материалы

Для проведения устройства заземления необходимы следующие инструменты:

• устройство для сварки и сопутствующие дополнительные материалы (маска, перчатки). Сварка нужна для плотного соединения контактов;
• тяжкий молот либо кувалда;
• штыковая и совковая лопаты;
• режущее устройство (болгарка);
• перфоратор;
• набор ключей для затягивания болтов.

Для монтажа необходимы следующие материалы:

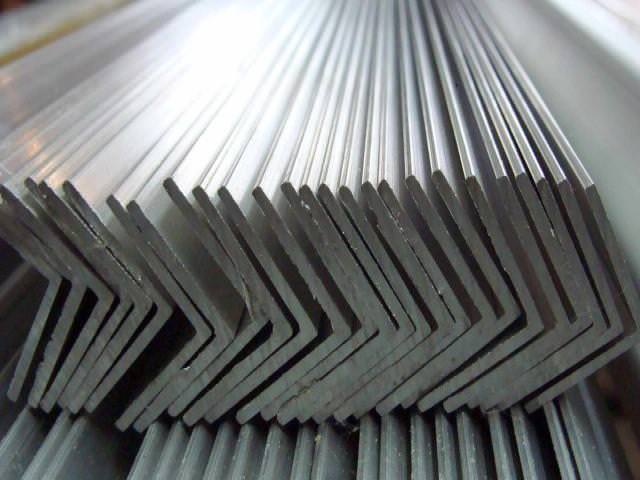

• железные уголки размером 50 х 50 мм и длиной приблизительно два метра. Если таких не имеется, можно применять водопроводные трубы поперечником 32 мм. Основное требование к таким материалам состоит в том, дабы сечение их поперечника не превышало 150 кв. мм;
• железные прутки со следующими параметрами: поперечник – 1,4 см, длина рассчитывается от места монтажа до фронтона дома;
• электроды для сварочного аппарата с поперечником три мм;
• провода из меди марки ПВ-3;
• гофротрубы;
• крепежные элементы (клеммы, зажимы).

В специализированных электрических магазинах можно без заморочек приобрести набор заземления в личном доме.

Проектирование контура

Профиль заземлителя содержит в себе внешнюю и внутреннюю системы. Наружняя часть содержит в себе два маршрута проводов в распределительном щитке, который устанавливается снутри помещения. Внешняя система состоит из вкопанных штырей, которые соединяются вместе металлическими пластинами либо проводами. Для такового вида заземления на улице готовят траншею и устанавливают уголки, после этого железную шину от конструкции отводят к распределительному щитку.

Внутренняя структура заземления состоит из нескольких проводников, идущих от массивных электрических устройств. Контакты в этом методе соединены в шину и размещаются снутри щитка. Шина и пластинка соединяются, а потом прикрепляются при помощи болта к кабелю.

Первым шагом в проведении монтажа заземления является разработка схемы.

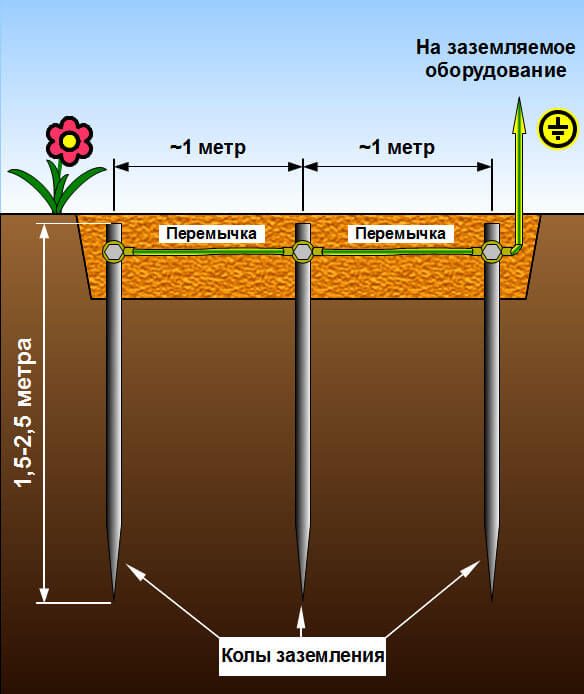

Допускается применять разные варианты размещения заземляющих штырей:

• равносторонний треугольник;
• линейный метод;
• прямоугольник либо квадрат;
• овал либо круг.

В большинстве случаев применяются две схемы:

1. Замкнутая схема, имеющая форму треугольника. Преимуществом такового метода будет то, что если одна перемычка повреждается, то система будет работать на другой перемычке.
2. Линейная схема характеризуется тем, что штыри вкапываются в линию. У таковой системы есть недочет – при повреждении одной перемычки из строя выходит вся линия.

Принципиально: Спецы предпочитают устанавливать заземление в форме равностороннего треугольника, так как у него больше преимуществ, которые обеспечивают бесперебойную работу.

Стадии монтажных работ по заземлению

Штыревая конструкция модульного заземления обеспечивает максимум удобства в использовании и гарантию безопасности. Такая конструкция осуществляется из железных штырей длиной около 1,5 метров, которые вбиваются в землю. Для фиксации заземляющего провода применяется болт. Такая конструкция является самой легкой в выполнении и не требующей применения сварочного аппарата.

Конфигурации заземляющих устройств зависят от избранного места, типа объекта и свободной площади.

Спецы советуют применять конструкцию глубинного заземления, при котором электрод помещается в почву на глубину от 10 до 25 метров. Такая система обеспечивает высшую технологичность и безопасность применения и характеризуется следующими параметрами:

• независимость системы от погодных перепадов;
• возможность установки таковой конструкции на местности участка и в подполе, гараже либо погребе объекта;
• маленькие габариты контурного основания;
• легкость выполнения рабочего процесса.

Принципиально: Фиксировать проводник к штырю нужно до плотного обеспечения контакта. Плотный контакт обеспечит более доброкачественную безопасность объектов.

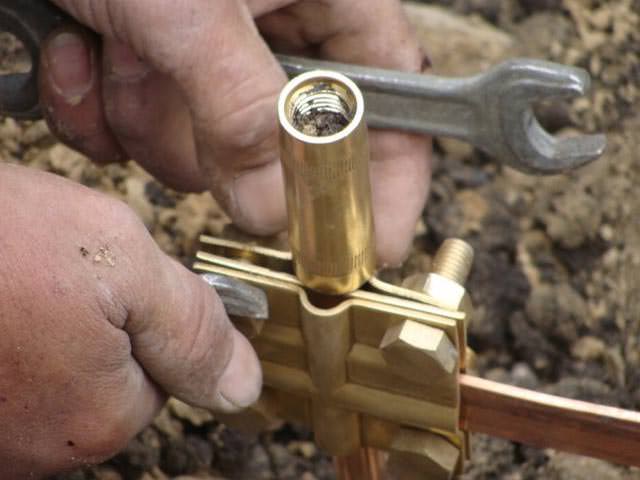

При установке модульного заземления соблюдают следующие особенности:

• штырь должен размещаться тупым концом в почву, а более острым — ввысь;
• неотклонимая обработка токопроводящей смазкой, поточнее — её нанесение на резьбу;
• подключение железных уголков вместе средством муфты.

Во время эксплуатации системы может быть расшатывание болтов, потому временами необходимо подтягивать болты, обеспечивающие соединение.

Установка заземления в личном доме состоит из нескольких шагов:

1-ый шаг начинается с определения места для заземляющего контура. Такое место должно находиться в недосягаемости, так как в случаях повреждения проводки и во время срабатывания системы защиты вблизи никого не должно быть. Присутствие живого существа вблизи с устройством во время отвода электричества в почву может привести к смертельному финалу. В большинстве случаев заземлители располагают вдоль ограды на удалении приблизительно 1 метр от фундамента. Для того, дабы как-то отметить это место, его можно огородить маленьким заборчиком. Устройство заземлителя можно соединять с ландшафтным дизайном, замаскировав камнями либо камнями.

2-ой шаг характеризуется проведением земельных работ. К примеру, для укладки заземлителя в форме треугольника поначалу выкапывают траншеи длина каждой стороны 1,20 метра, а глубиной — от 45 до 80 см. Точно такую же траншею прокапывают до крыльца.

3-ий шаг обоснован сбором конструкции заземляющих устройств. Для этого штыри забиваются в землю на глубину 2 метра, в итоге на поверхности остаются вершины, к которым привариваются пластинки. После чего кабель соединяют с пластинкой при помощи болта, и все это засыпают землей.

Принципиально: Токопроводимость находится в зависимости от структуры земли, к примеру, если почва представлена песчаными отложениями, то для улучшения проводимости нужно добавить солевой раствор. Для этого раствор соли заливают на электроды. Минус этого мероприятия состоит в том, что металл еще более подвергается коррозии.

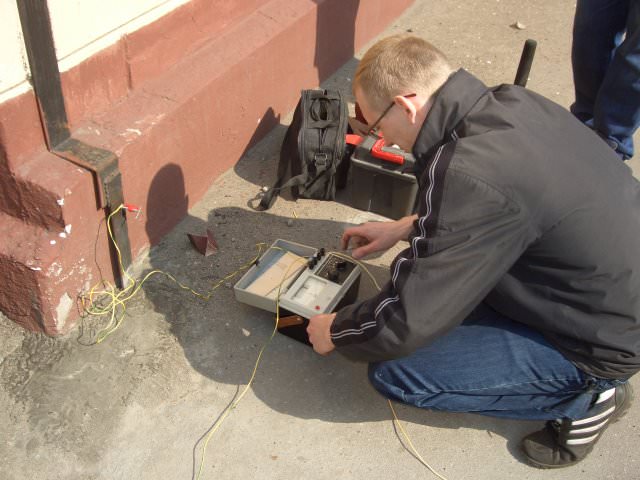

4-ый шаг содержит в себе пуск и проверку установки. Для этого проводят замеры сопротивления уже установленного заземляющего устройства. В эталоне для замера сопротивления должен применять особый, но дорогостоящий устройство. Но в домашних критериях можно пойти другим методом и применять обычную лампочку накаливания мощностью 100 киловатт. Если при подключении фазы к контакту лампочка будет пылать броским светом, означает, система работает полностью. Если будет пылать меркло, это гласит о том, что необходимо пересмотреть все контакты и поправить нарушения.

Систематизация заземления

Интернациональная электротехническая комиссия (МЭК) и Муниципальный эталон Русской Федерации разработали главные виды систем заземления. Данные эталоны информативно прописаны в правилах установки электрических устройств (ПУЭ). Различают следующие системы:

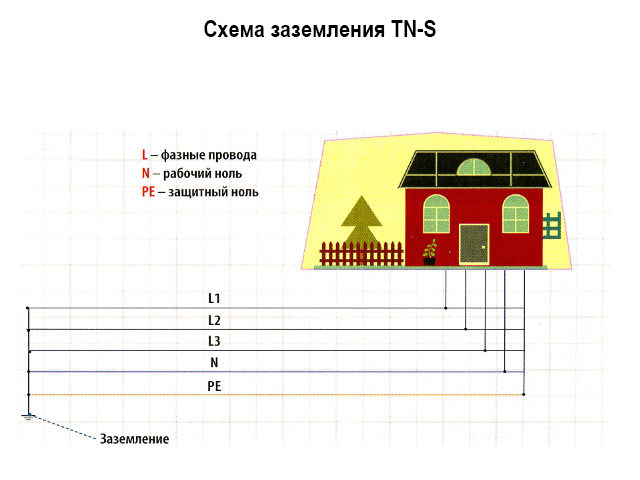

• TN, которая имеет подсистемы — TN-C, TN-S и TN-C-S;
• TT;
• IT.

Основное различие заключается в источниках употребления электричества и методах выполнения заземления.

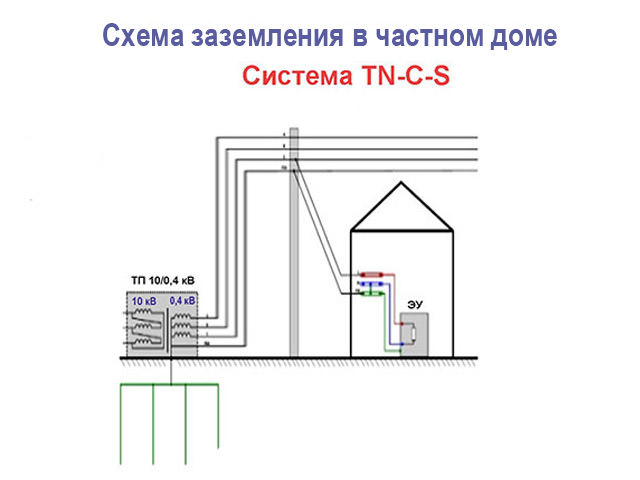

• Базы контура TN-C-S

Заземляющее устройство TN-C-S характеризуется отделением в электрическом щите защитного PEN проводника на два — функционирующий N и защитный PE. В распределительном щитке устанавливают шину, которую соединяют с защитным проводником. После всех соединений проводят объединение щита с контуром заземляющего устройства. Такое соединение проводится средством применения трехжильного кабеля. Одним концом проводник крепится с электрощитом, а другой конец при помощи болта закрепляется на заземляющий проводник.

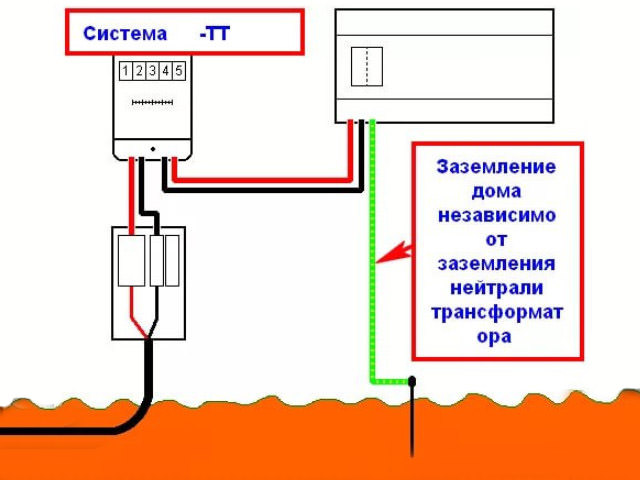

• Установка системы TТ

Для таковой установки раздвоение PEN-провода не проводят. Фазный проводник соединяют с шиной, которая отходит от распределительного щита. После чего щиток подключают к контуру заземлителя.

Установка заземления TT имеет свои плюсы, если ассоциировать с TN-C-S — системой:

• при обгорании PEN проводника все потребители электричества будут подключены к заземляющему устройству;
• в некоторых случаях происходит неравномерная нагрузка по фазам, в этих случаях система TT может образовать некоторый потенциал электроэнергии;
• гарантия безопасности.

На случай нарушения и сбоев напряжения сети в щитке устанавливают устройства защитного отключения (УЗО) либо реле напряжения.

Принципиально: Монтировать контур заземления в форме треугольника необязательно. На конструкцию заземляющего устройства оказывают влияние наружные условия и тип грунта.

Заключение

Из перечисленной выше инфы можно прийти к выводу о том, как верно выполнить заземление в личном доме для обеспечения безопасности. Такая система прослужит для вас длительное время и обеспечит стопроцентную защиту от тока. Главное, что требуют электромонтажные работы любого типа, – это соблюдение техники безопасности и правил установки электрического оборудования. Основная цель заземления – это обеспечение достаточного количества сопротивления.
